Конденсаторы с маркировкой 105, или 1000000 пФ, или 1000 нФ, что значит 1 мкФ

Внимание: навигация по страницам внизу статьи!

• Конденсаторы пленочные и керамические - фотосправочник, с расшифровкой кодовых маркировок

• Производители конденсаторов и радиодеталей 1 - Китай, Гонконг, Тайвань, Нонейм

• Производители конденсаторов и радиодеталей 2 - Япония, Корея, страны Азии

• Производители конденсаторов 3 - Америка, Европа, страны "Соцлагеря"

• Советские керамические и пленочные конденсаторы - фотосправочник

• Советские электролитические конденсаторы - фотосправочник

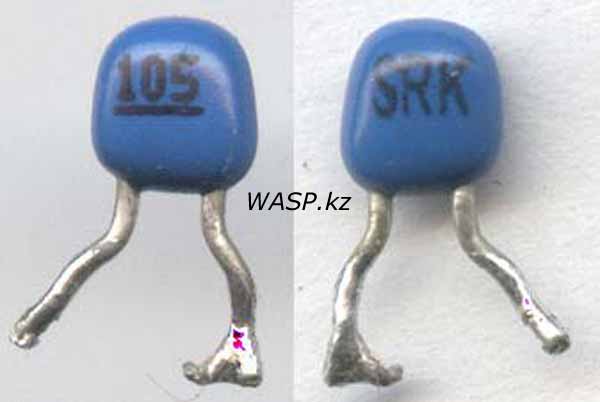

Неизвестный импортный неполярный конденсатор с маркировкой 105 и надписью SRK на тыльной стороне... определить керамический это или пленочный можно только путем разрушения. Но по всей вероятности это керамический конденсатор.

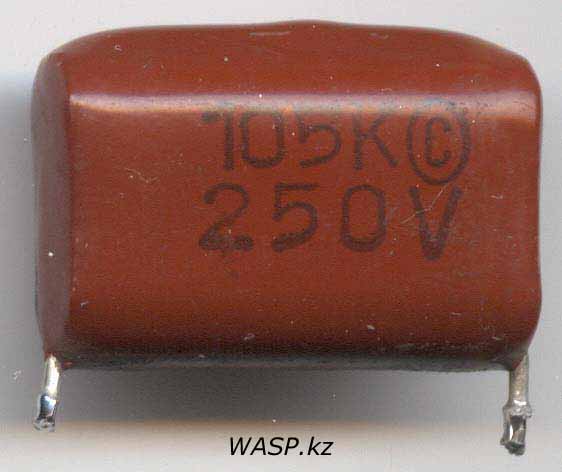

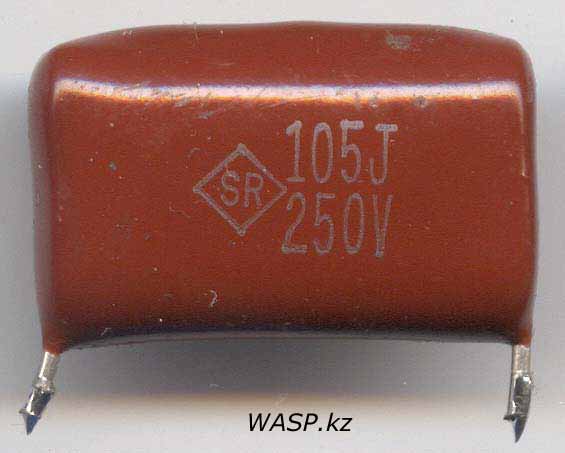

Два неведомых и наверняка китайских конденсатора. На обоих маркировка 105, напряжение 250 вольт, только один с допуском погрешности в 5% - это с буквой J, а второй с допуском 10%, на нем буква K. Оба пропиленовые металлизированные пленочныек конденсаторы, тип CBB21 (MPP) или по другому CL21. На одном имеется логотип: ромб и в нем буквы SR - но к китайской компании со схожим названием - SR-cap, они отношения не имеют.

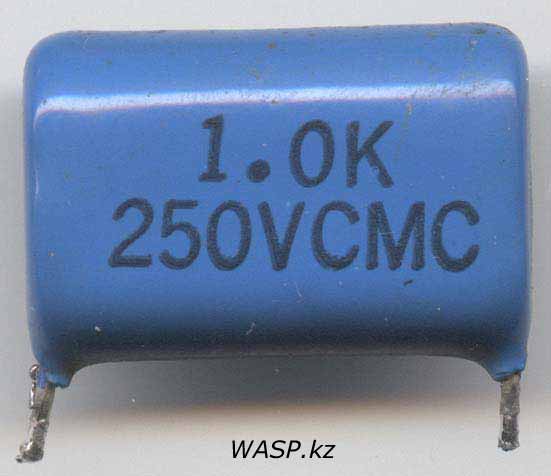

Еще один неведомый конденсатор, по виду пленочный. Маркировка на конденсаторе: 1.0K 250V CMC - 1 мкФ с допуском в 10% и на напряжение до 250 вольт. что означает CMC - неизвестно.

Теперь советский конденсатор типа К73-17, это металлопленочный неполярный конденсатор с защищенным корпусом из полиэтилентерефталата, емкость данного образца 1 мкФ, с допуском в 10%, рассчитан на максимальное напряжение 250 вольт. Судя по логотипу, изготовлен на заводе Диполь, в г. Камо, Армения, в ноябре 1988 года.

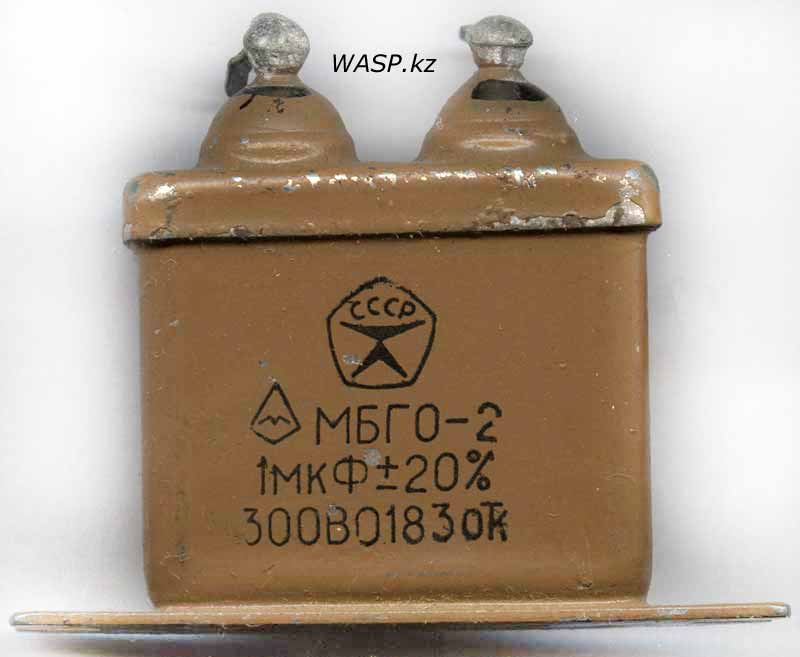

МБГО-2 советский металлобумажный конденсатор, для работы в цепях постоянного и пульсирующего тока. Конденсатор заключен в прямоугольный корпус из стали, герметично запаян, через стеклянные изоляторы выведены лепестковые контакты. Изготовлен на радиозаводе Никонд - г. Николаев, Украина. Данный экземпляр имеет емкость 1 мкФ с допуском ±20%, расчитан на максимальное напряжение 300 вольт. Выпущен в январе 1983 года под "Знаком качества СССР".

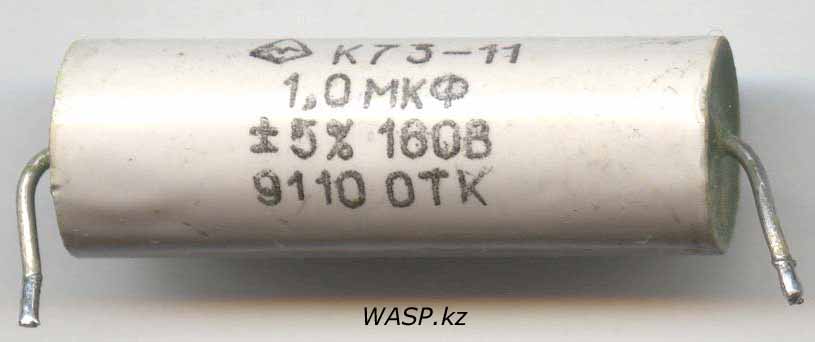

К73-11 конденсатор металлопленочный полиэтилентерефталатный, аксиальный, цилиндрической формы, производства СССР. Изготовлен на том же николаевском радиозаводе Никонд, что и МБГО-2 выше. Данный экземпляр имеет емкость 1 мкФ, ±5%, рассчитан на 160 вольт максимум, изготовлен в октябре 1991 года

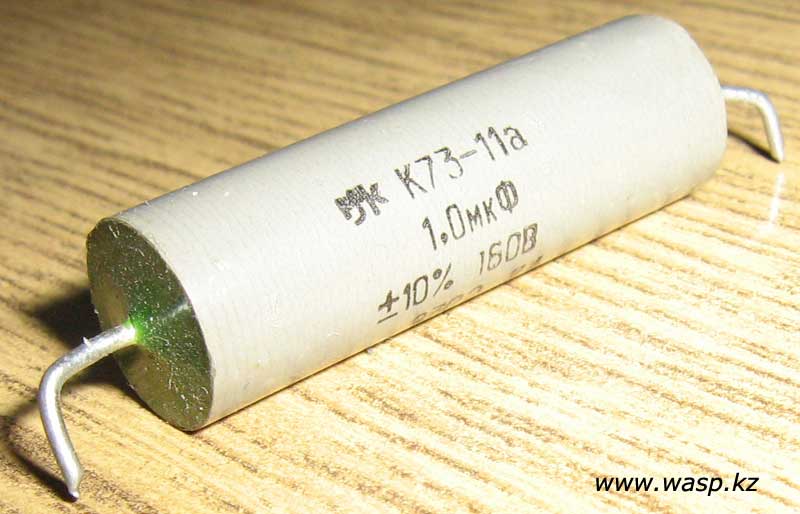

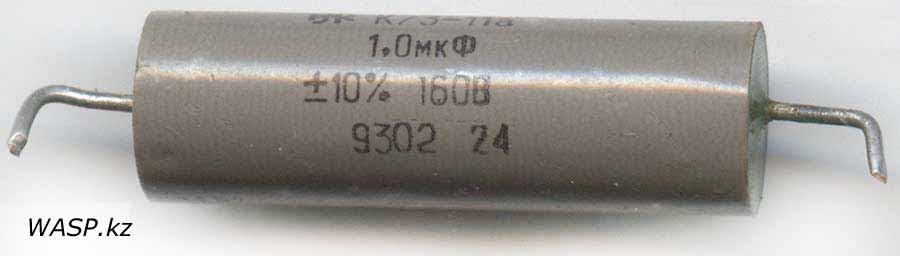

К73-11а конденсатор пленочный полиэтилентерефталатный, аксиального типа, цилиндрический - обернут пленкой, залит по торцам компаундом. Данный экземпляр имеет емкость 1,0 мкФ, с допустимым отклонением по емкости ±10%, рассчитан на 160 вольт максимум. Изготовлен в феврале 1993 года, на заводе - логотип производителя АМФИ-ЛАКОНД, Новая Ладога.

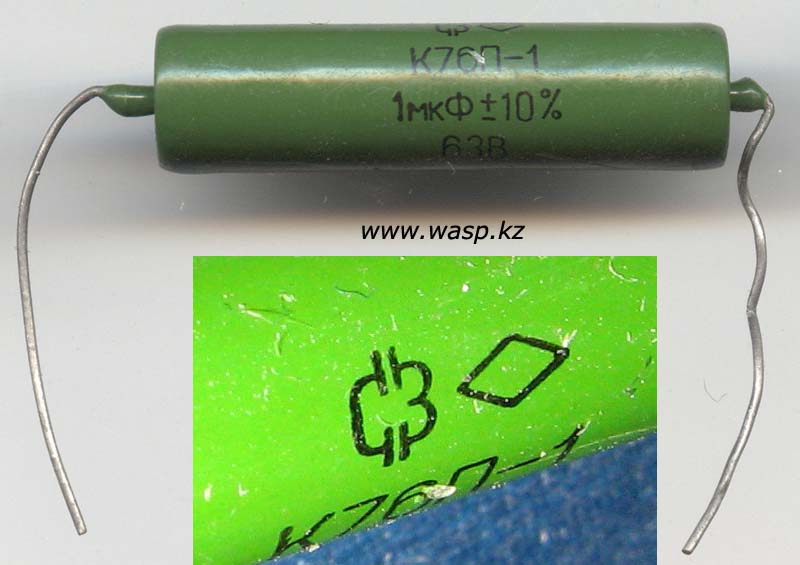

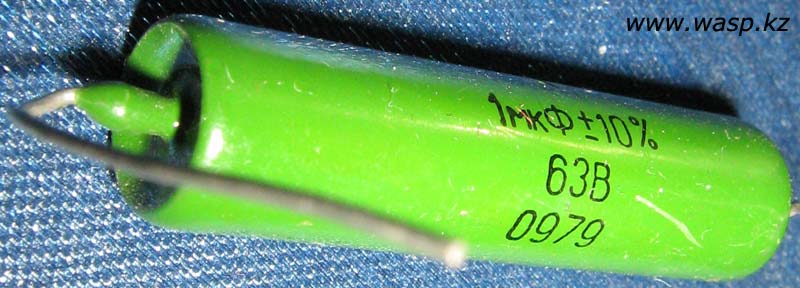

На фотографиях ниже: К76П-1 конденсатор производства СССР. Лакопленочный, аксиального типа с металлическим герметизированным корпусом в виде цилиндра. Предназначен для работы в цепях постоянного, переменного и пульсирующего тока.

Данный экземпляр изготовлен в сентябре 1979 года на Северо-Задонском конденсаторном заводе ЭЛЕКТРОЛИТ. Имеет емкость 1 мкФ с допуском по емкости ±10% и номинальным напряжением 63 вольта. Тангенс угла потерь не более 0,012

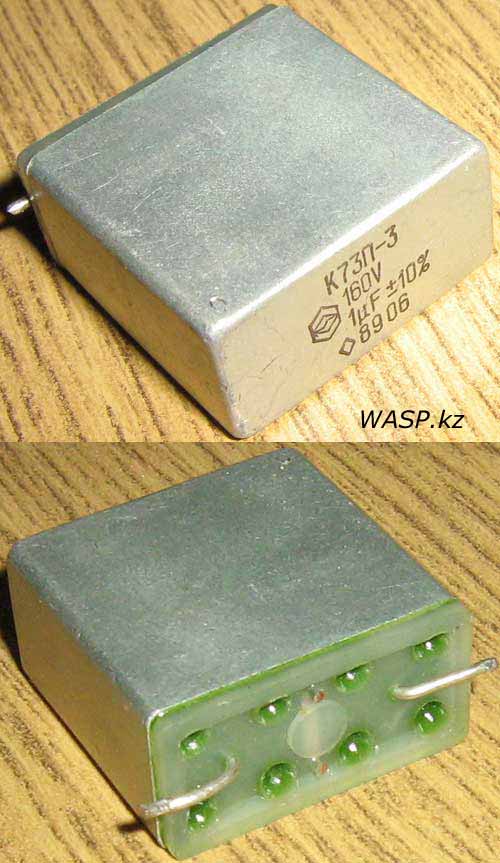

Конденсатор К73П-3 производства СССР.

Конденсатор полиэтилентерефталатный металлизированный постоянной емкости, предназначен для цепей постоянного, переменного и пульсирующего токов.

Конденсатор заключен в алюминиевый корпус размерами 22х22х12 мм.

В нижней части запрессована пластмассовая заглушка, из не выходят четыре провода: два из них просто монтажные (те, что в середине).

Данный экземпляр имеет емкость 1 мкФ, с допуском ±10%, номинальное напряжение 160 вольт. Выпущен в июне 1989 г. на кузнецком радиозаводе ПиК.

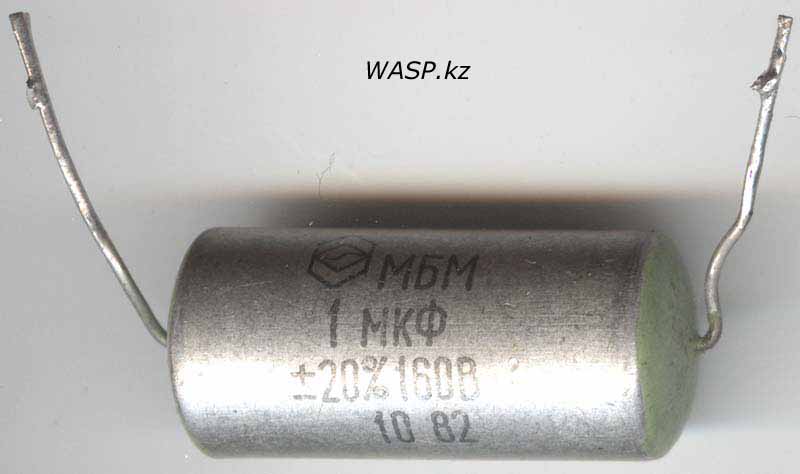

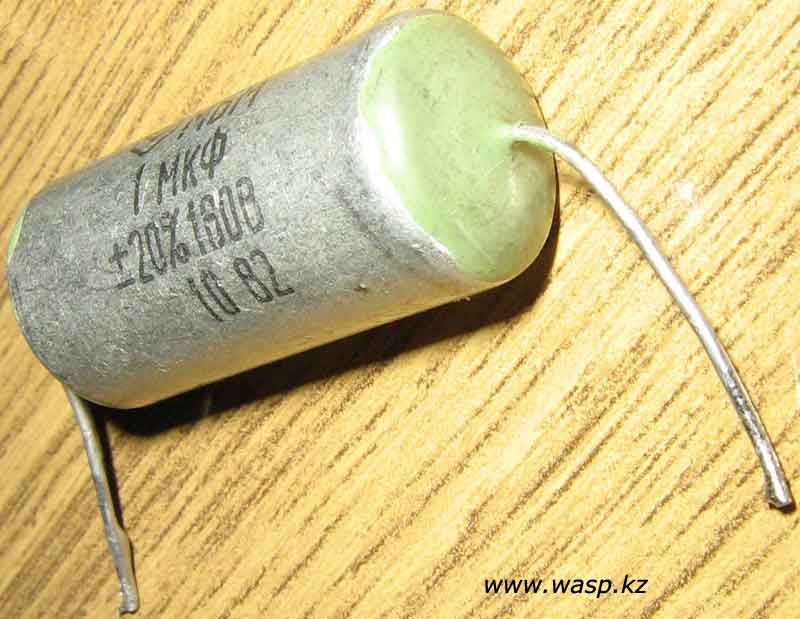

МБМ 1 мкФ ±20%, 160 вольт. Конденсатор металлобумажный малогабаритный, весьма распространен. Изготовлен на завод ПиК, в г. Кузнецке Пензенской области в октябре 1982 г. Конструкция аксиальная, корпус - алюминиевая трубка, торцы залиты.

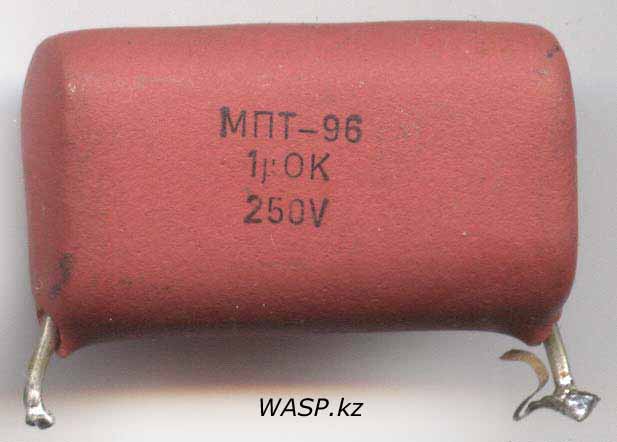

МПТ-96 конденсатор из братской советской Болгарии... такие конденсаторы часто ставились в телефонные аппараты их производства. Конденсатор металлопленочный, емкость 1 мкФ, допуск ±10%, напряжение 250 вольт максимум.

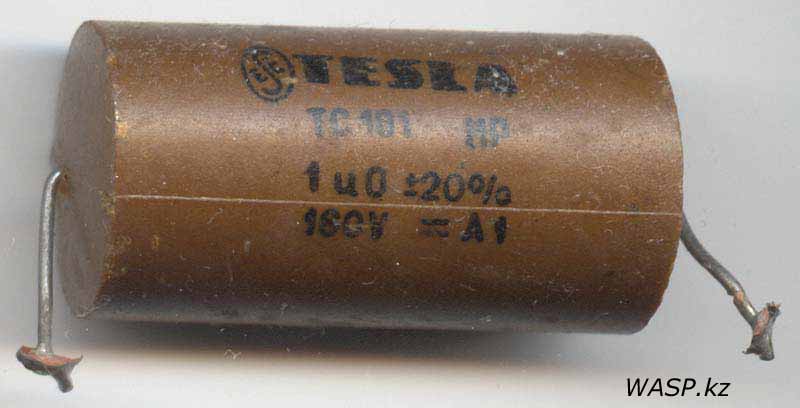

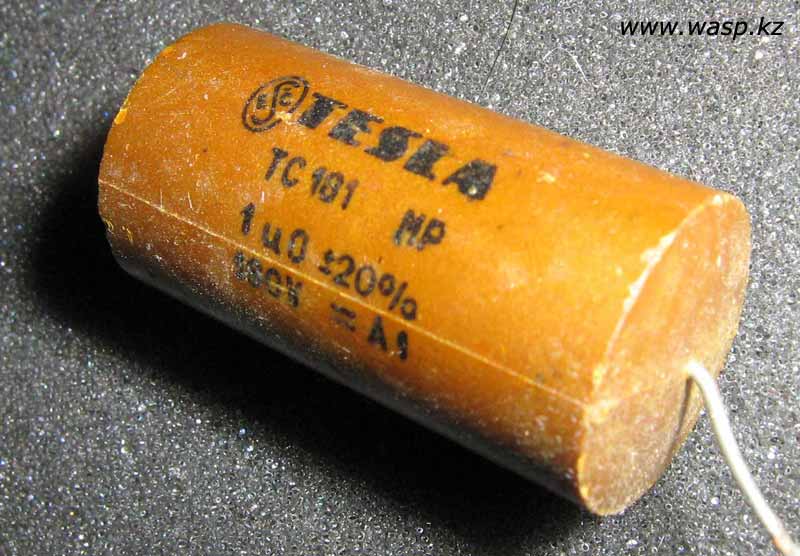

Конденсатор Tesla TC101 MP 1µ0 ±20% 160V = A1. Tesla - чехословацкая компания советских времен. Буквы MP - Metalized Paper, т.е. металлобумажные. Видимо так. Конденсатор аксиального типа, цилиндрический, пластмассовый (или нечто подобное)

RFT VEB Elektronik Gera

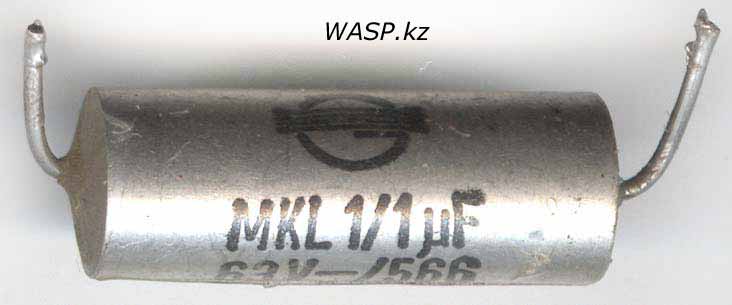

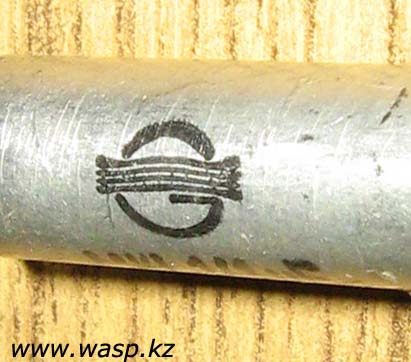

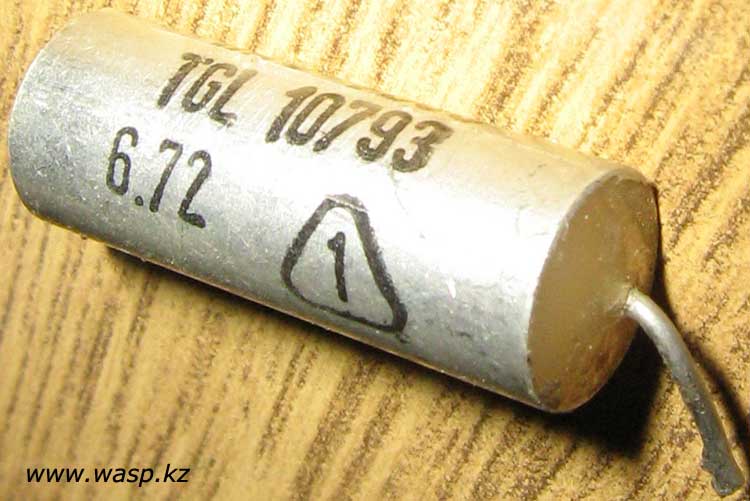

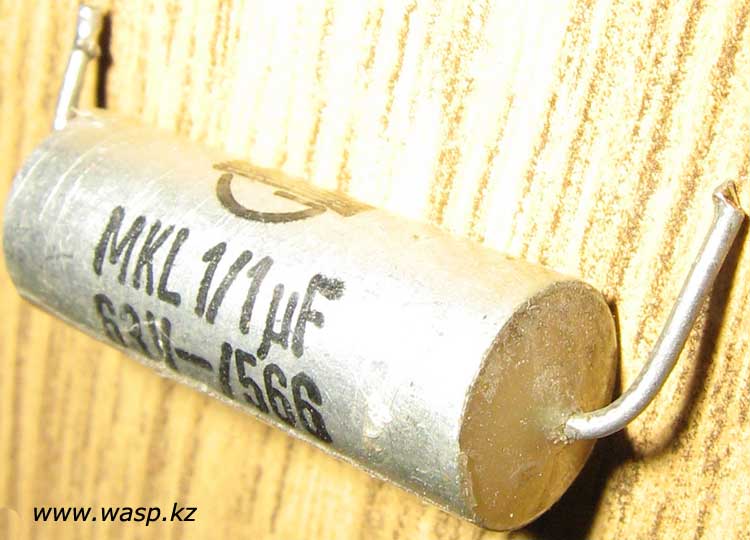

Интересный импортный конденсатор MKL 1/1µF 63V -/566 TGL 10793 6.72 и в треугольнике цифра 1. Установить производителя мне так и не удалось. На фото есть изображение логотипа производителя - если кто знает, пусть сообщит мне (наш читатель Флоров Евгений подсказал - это конденсатор производства немецкой (ГДР) компании - VEB Kondensatorenwerk Gera). Что означают цифры - так же трудно понять. Смею предположить, что это пленочный конденсатор, на 1 мкФ, под напряжение 63 вольта и изготовлен он в июне 1972 года... конденсатор цилиндрический, аксиальный, корпус представляет собой алюминиевую трубочку, поверх которой в один слой намотана прозрачная пленка, торцы залиты эпоксидной смолой.

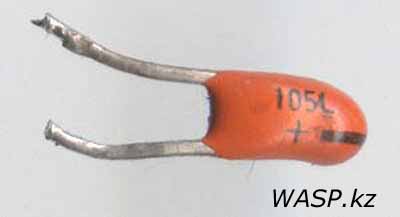

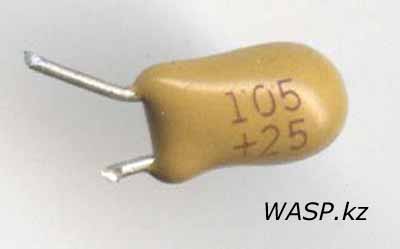

Три танталовых конденсатора неведомого изготовителя типа  CA42, аналог советского К53-19, на 1 мкФ: 1 35v, 105 25 и 105L. Конденсаторы полярные!

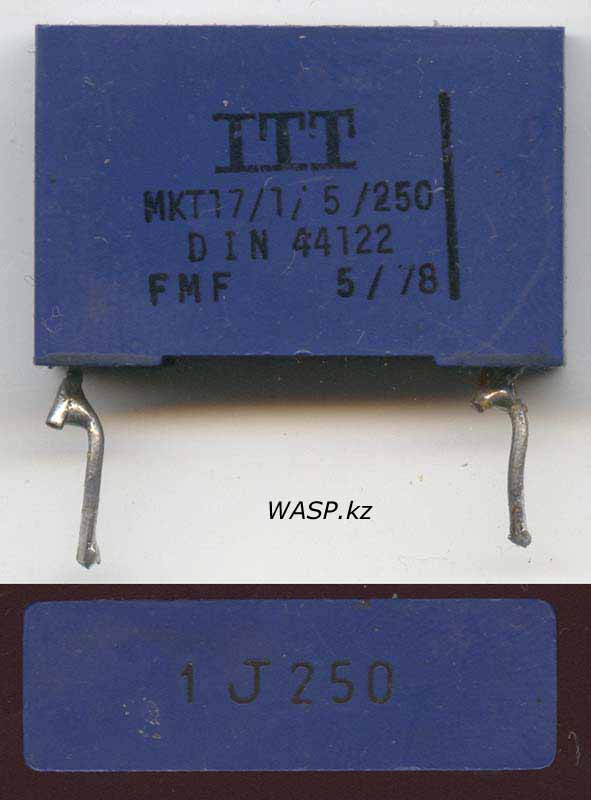

Следующий конденсатор от немецкой фирмы ITT Semiconductors (чье интернет-представительство www.itt-sc.de давным давно не функционирует). Конденсатор боксового типа, пленочный, серии MKT (Полиэтилен терафталат/ Полиэстер/PET), DIN44122, емкость 1 мкФ, максимальное напряжение 250 вольт. Изготовлен в мае 1978 года.

Еще один представитель немецких конденсаторов, от компании ERO - MKT 1822 DIN44122 (стандарт тот же, что и на кондере ITT), емкость 1 мкФ ±10%, 250-V1, FMD. Конденсатор также пленочный (лавсан?). Этот конденсатор иногда отчего-то называют винтажным - маркетинг, наверное... Данный конденсатор был выдернут из телефонного аппарата VEF-Tranzistor TA-611D латвийского производства времен СССР.

Пленочный конденсатор Philips 1µF / 10 / 250 и во второй строке 364 90048 - больше ничего нет

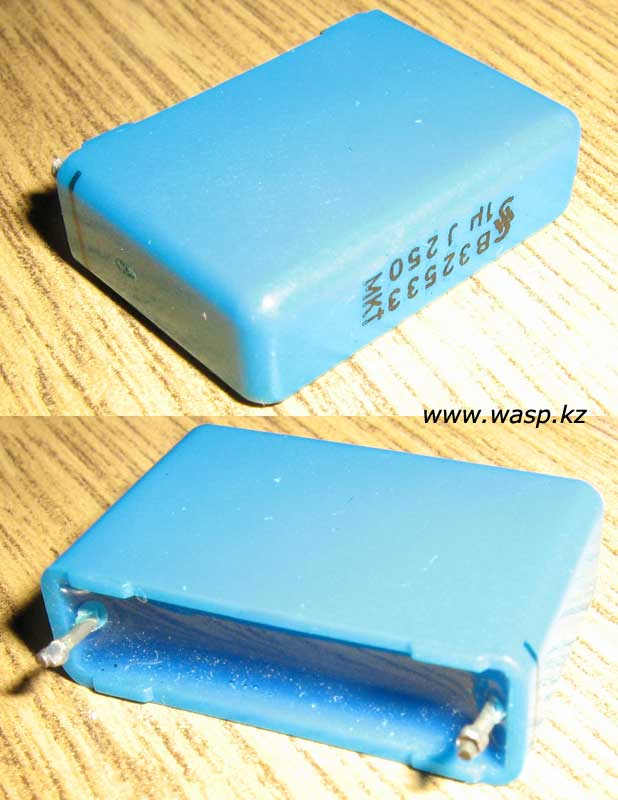

Пленочный конденсатор Siemens B32533 1µ J250 MKT - больше ничего нет

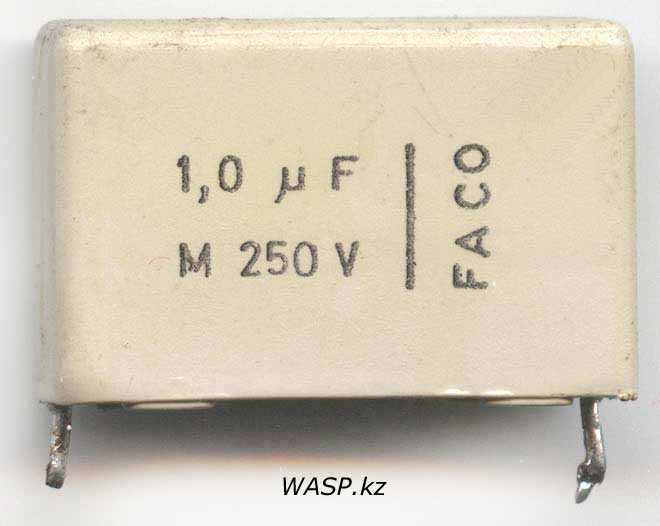

А вот этот аккуратненкий конденсатор на 1,0 µF M 250V имеет из опозновательных знаков только надпись FACO... хороший такой, но неведомый...

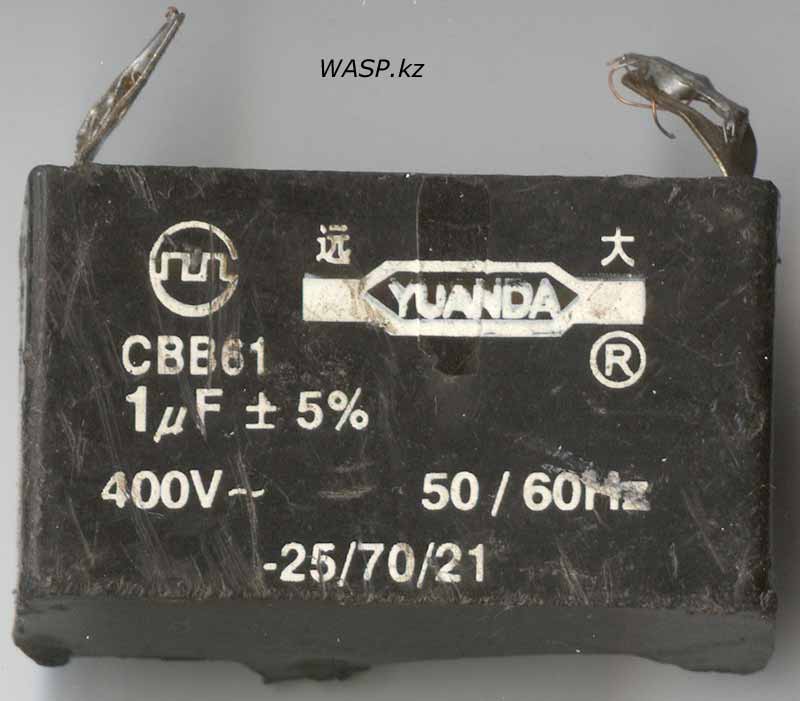

А это явно китайский конденсатор явно от какого-то авто или электродвигателя (пусковой) - CBB61 такой код имеется (CBB61 - серия импортных металлизированных полипропиленовых безиндукционных конденсаторов, предназначенных для работы в цепях переменного тока промышленной частоты 50/60Гц. Применяются, в частности, как пусковые и рабочие конденсаторы для запуска электродвигателей переменного тока, а также в бытовых светильниках и другой электросетевой аппаратуре). Данный экземпляр промаркирован YUANDA 1 µF ± 5%, 400V~ 50/60Hz

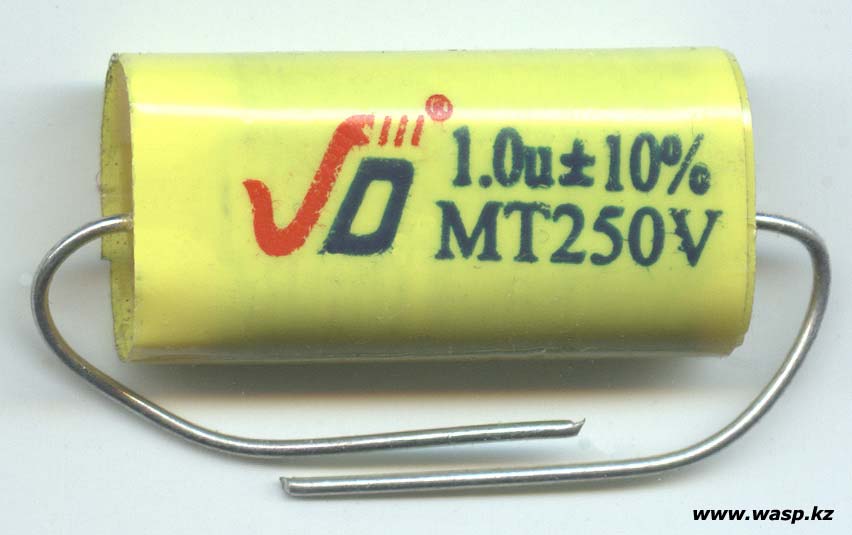

Неизвестного производителя "аудофильский" конденсатор, который и стоит в два раза дороже обычных китайских пленочных собратьев... на нем написано: VD 1.0u ±10% MT 250V

Михаил Дмитриенко, Алма-Ата, 2012 г.
