Советские керамические и пленочные конденсаторы
На страницах посвященных кодовым маркировкам пленочных и керамических конденсаторов уже описано много конденсаторов советского производства, тем не менее я думаю отдельная страница, описывающая конденсаторы производства СССР по типам, не помешает. Данная коллекция безусловно будет пополняться и дополняться новыми экземплярами. ПРОСЬБА - если вы обнаружите неточность или ошибки в описаниях, напишите мне через форму Обратной связи, либо оставьте комментарий внизу страницы!
• Конденсаторы пленочные и керамические - фотосправочник, с расшифровкой кодовых маркировок
• Производители конденсаторов и радиодеталей 1 - Китай, Гонконг, Тайвань, Нонейм
• Производители конденсаторов и радиодеталей 2 - Япония, Корея, страны Азии
• Производители конденсаторов 3 - Америка, Европа, страны "Соцлагеря"
• Советские керамические и пленочные конденсаторы - фотосправочник
• Советские электролитические конденсаторы - фотосправочник
К73-17, К73-17В
Конденсаторы плёночные полиэтилентерефталатные металлизированные широкого применения
Конденсаторы К73-17 предназначены для работы в цепях постоянного, переменного и пульсирующего тока.
Выпускались в СССР в разных исполнениях, отличающихся различной видом выводов, выпускаются и поныне в России
![К73-17В 470nK 630V, ноябрь 1989 года К73-17В 470nK 630V, ноябрь 1989 года](/raz/cap_01/470nk_k73-17b.jpg)

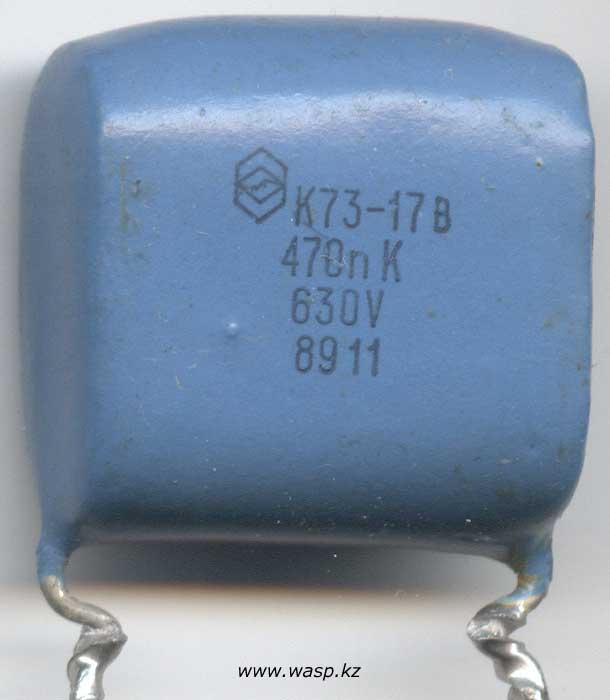

К73-17В 470nK 630V, ноябрь 1989 года
Кузнецкий конденсаторный завод, СССР

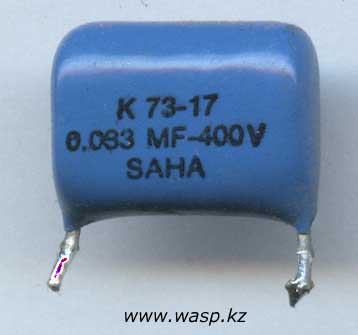

![К73-17, 0,033 мкФ на 400В Производства SAHA - Индия К73-17, 0,033 мкФ на 400В Производства SAHA - Индия](/raz/cap_01/k73-17_0033_saha.jpg)
К73-17, 0,033 мкФ на 400В
Производства SAHA - Индия
![К73-17 4,7 мкФ 63В Фирма производитель SAHA, Индия К73-17 4,7 мкФ 63В Фирма производитель SAHA, Индия](/raz/cap_01/saha_4.7m_k73-17.jpg)

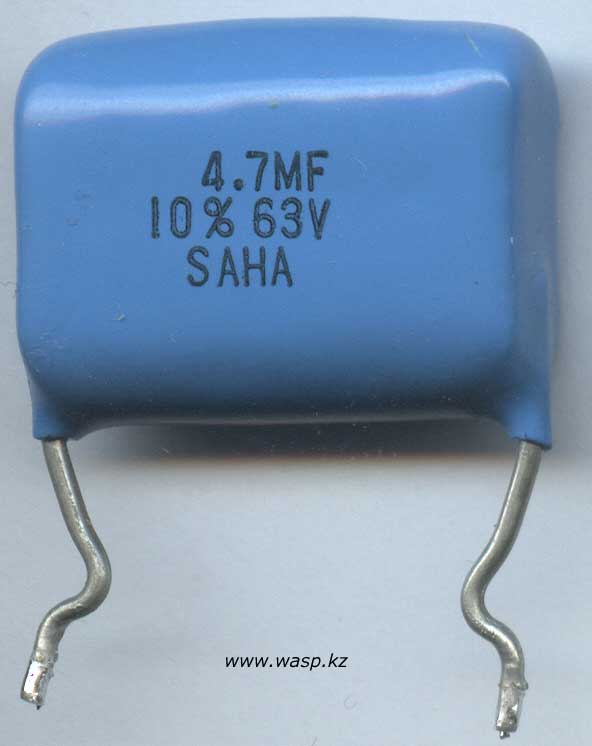

К73-17 4,7 мкФ ±10%, 63В
Фирма производитель SAHA, Индия
![К73-17, 1 мкФ ±10% 63В К73-17, 1 мкФ ±10% 63В](/raz/cap_01/k73-17_1mkf.jpg)
К73-17, 1 мкФ ±10% 63В
Производитель - неизвестен - Пришло уточнение из Польши: "это польский конденсатор MIFLEX MKSE на экспорт в Советский Союз без идентификации компании"
![Конденсатор UNITRA MIFLEX MKSE-018-02 1µF 10% 100V Polska Rzeczpospolita Ludowa Конденсатор UNITRA MIFLEX MKSE-018-02 1µF 10% 100V Polska Rzeczpospolita Ludowa](/images/articles/mkse-unitra-miflex.jpg)

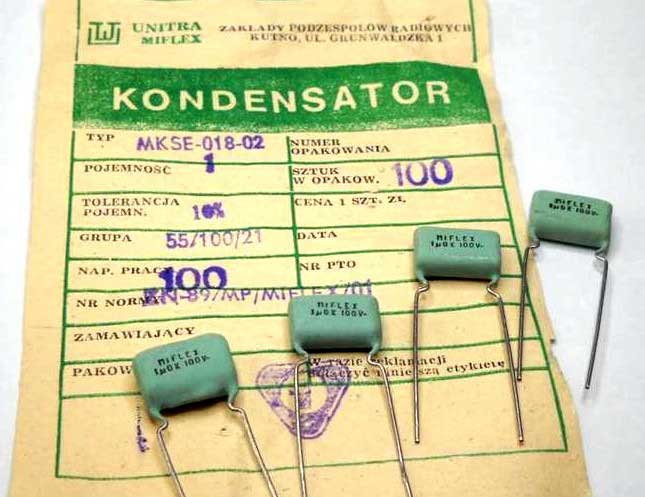

Конденсатор UNITRA MIFLEX MKSE-018-02 1µF 10% 100V Polska Rzeczpospolita Ludowa

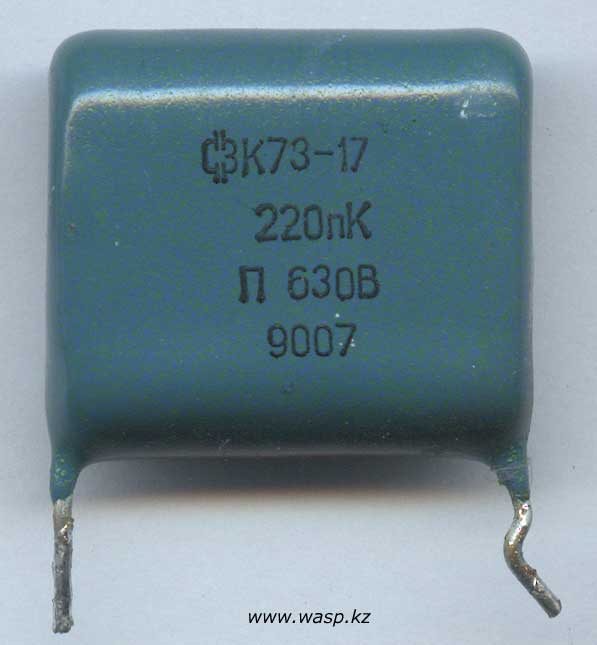

![К73-17, 220nK П 630В, изготовлен в июле 1990 г. К73-17, 220nK П 630В, изготовлен в июле 1990 г.](/raz/cap_01/k73-17_220nk_2.jpg)

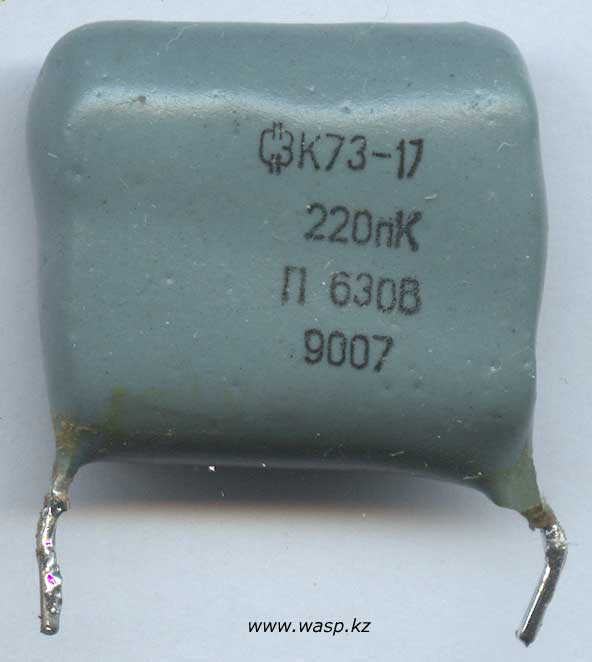

К73-17, 220nK П 630В, изготовлен в июле 1990 г.
Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР
![К73-17 Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР К73-17 Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР](/raz/cap_01/k73-17_220nk_630v.jpg)
Тот же конденсатор, что и выше, с той же датой изготовления, но... внешний вид напоминает какую-то халтуру...
Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР

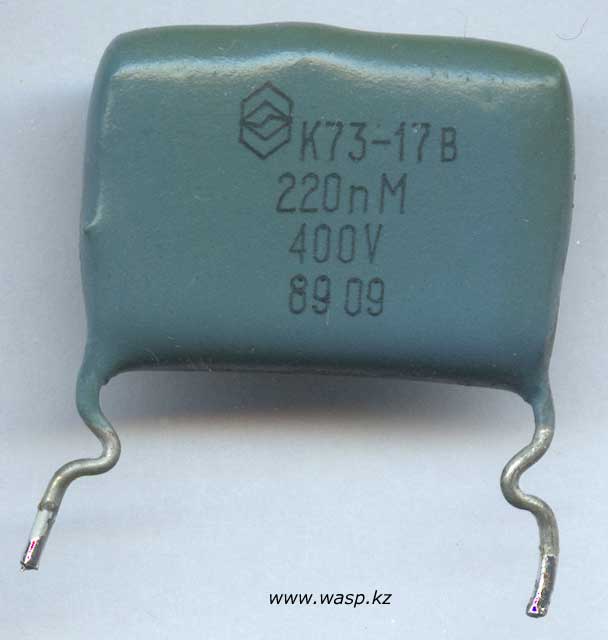

![К73-17В 220nM 400V, изготовлен в сентябре 1989 г. К73-17В 220nM 400V, изготовлен в сентябре 1989 г.](/raz/cap_01/k73-17b_220nm.jpg)
К73-17В 220nM 400V, изготовлен в сентябре 1989 г.
Кузнецкий конденсаторный завод, СССР
![К73-17 В 330nK 630V, изготовлен в феврале 1990 г. К73-17 В 330nK 630V, изготовлен в феврале 1990 г.](/raz/cap_01/k73-17b_330nk.jpg)

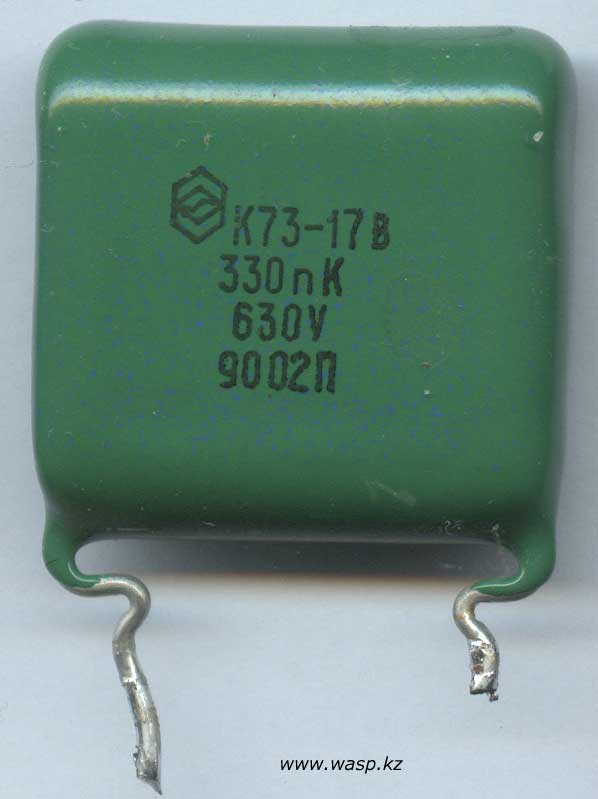

К73-17 В 330nK 630V, изготовлен в феврале 1990 г.
Кузнецкий конденсаторный завод, СССР
К78-2
Конденсаторы фольгированные и металлизированные, полипропиленовые
Предназначены для работы в целях постоянного, переменного, пульсирующего токов и в импульсных режимах
Залитые компаундом, прямоугольные, выпускались в СССР, выпускаются и сейчас в Российской федерации
![К78-2 5n6K 1600V A7 К78-2 5n6K 1600V A7](/raz/cap_01/k78-2_5n6k_ussr.jpg)

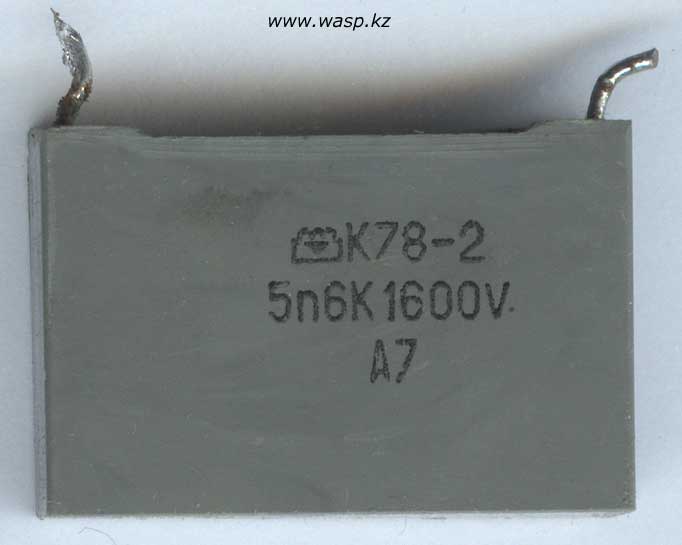

К78-2 5n6K 1600V A7
Новгородский завод конденсаторов, СССР

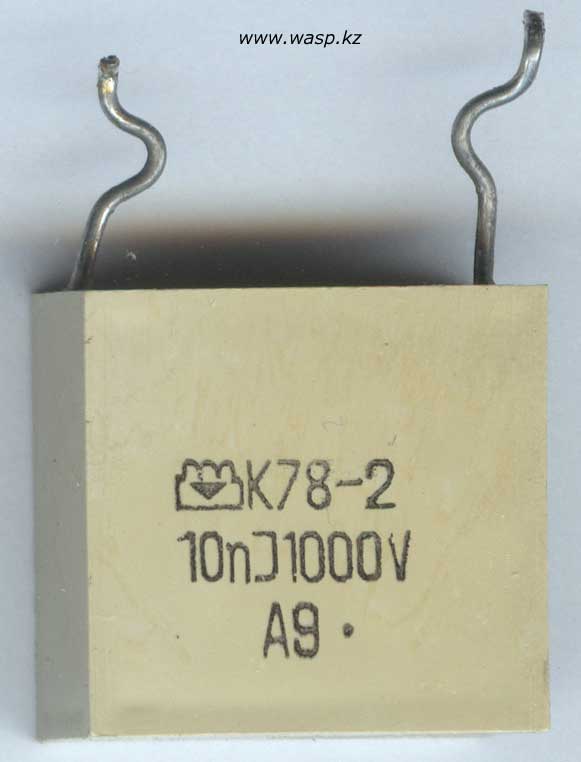

![К79-2 10nJ 1000V A9 К79-2 10nJ 1000V A9](/raz/cap_01/k78-2_10n_ussr.jpg)
К79-2 10nJ 1000V A9
Новгородский завод конденсаторов, СССР
![К78-2 Новгородский завод конденсаторов, СССР К78-2 Новгородский завод конденсаторов, СССР](/raz/cap_01/k78-2_1n_1600v.jpg)

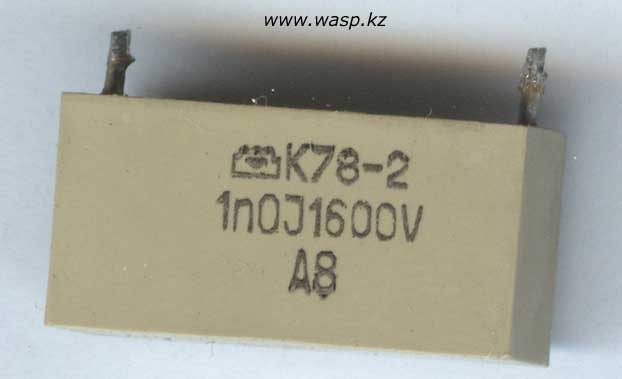

К78-2 1nJ 1600V A8
Новгородский завод конденсаторов, СССР

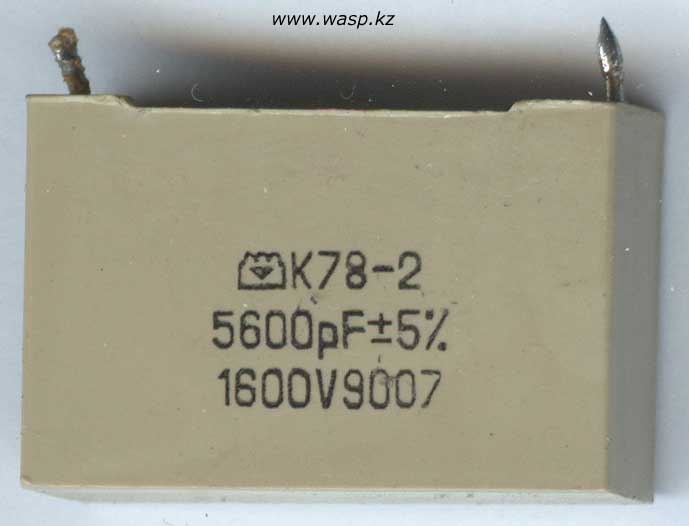

![К78-2 5600pF ±5%, 1600V, изготовлен в июле 1990 г. К78-2 5600pF ±5%, 1600V, изготовлен в июле 1990 г.](/raz/cap_01/k78-2_5600pf_ussr.jpg)
К78-2 5600pF ±5%, 1600V, изготовлен в июле 1990 г.
Новгородский завод конденсаторов, СССР
К71-7
Конденсаторы металлизированные на основе полистирольной пленки
Предназначены для работы в цепях постоянного, переменного, пульсирующего тока и в импульсных режимах.
Выпускались весьма качественные прецизионные конденсаторы в этой серии.
Изготавливал СССР, сейчас изготавливает Россия. Корпус - прямоугольный, залитый компаундом
![К71-7 4700 пФ ±2%, 250В, изготовлен в августе 1990 г. К71-7 4700 пФ ±2%, 250В, изготовлен в августе 1990 г.](/raz/cap_01/k71-7_4700pf_ussr.jpg)

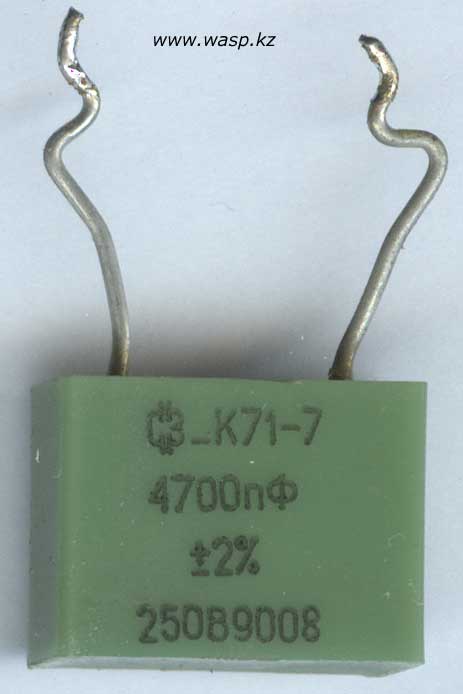

К71-7 4700 пФ ±2%, 250В, изготовлен в августе 1990 г.
Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР
![К71-7 В, 4700 пФ ±1%, 250В, изготовлен в сентябре 1990 г. К71-7 В, 4700 пФ ±1%, 250В, изготовлен в сентябре 1990 г.](/raz/cap_01/4700pf_k71-7b.jpg)

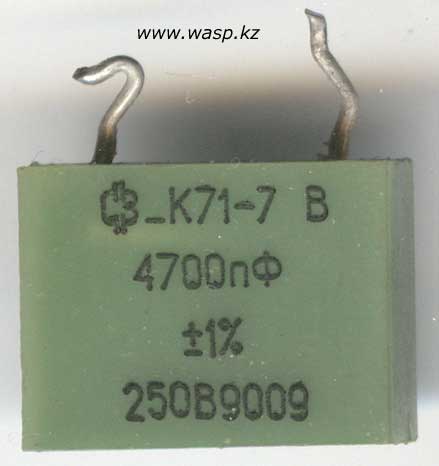

К71-7 В, 4700 пФ ±1%, 250В, изготовлен в сентябре 1990 г.
Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР
![К71-7 0,05 мкФ ±0,5%, 250В, изготовлен в октябре 1988 г. К71-7 0,05 мкФ ±0,5%, 250В, изготовлен в октябре 1988 г.](/raz/cap_01/005mf-k71-7.jpg)

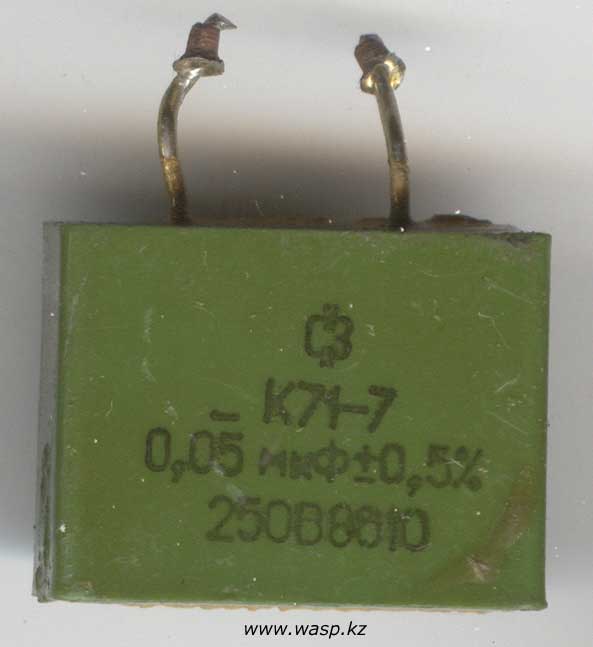

К71-7 0,05 мкФ ±0,5%, 250В, изготовлен в октябре 1988 г.
Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР
К73-15, К73-15А
Конденсаторы полиэтилентерефталатные фольговые уплотненные изолированные
Предназначены для работы в цепях постоянного, переменного и пульсирующего токов
![К73-15 конденсатор СССР, описание, фото К73-15 конденсатор СССР, описание, фото](/images/articles/k73-15_cap_ussr_012144h.jpg)

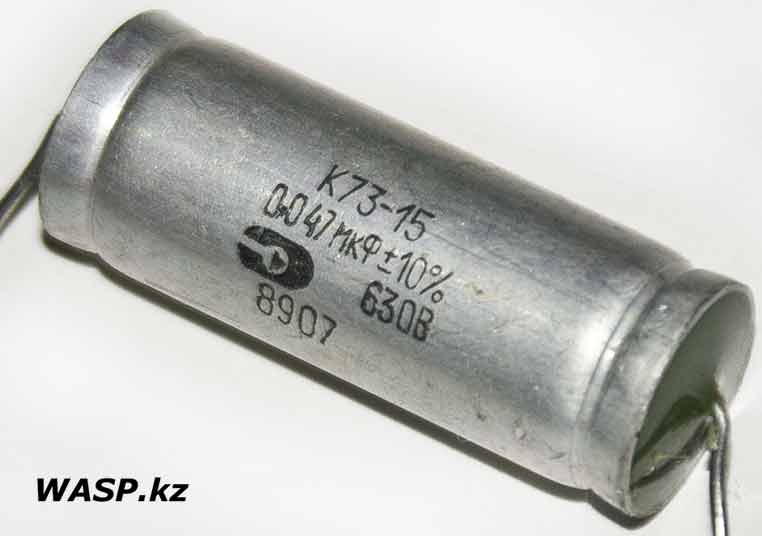

К73-15 конденсатор, в алюминиевом корпусе, залитыйпо бокам компаундом. 0,047 мкФ ±10% 630В Изготовлен в июле 1989 года на Одесском заводе Эпсилон
![К73-15 разборка конденсатора, устройство К73-15 разборка конденсатора, устройство](/images/articles/qazpltgv_scan-161027-0030.jpg)

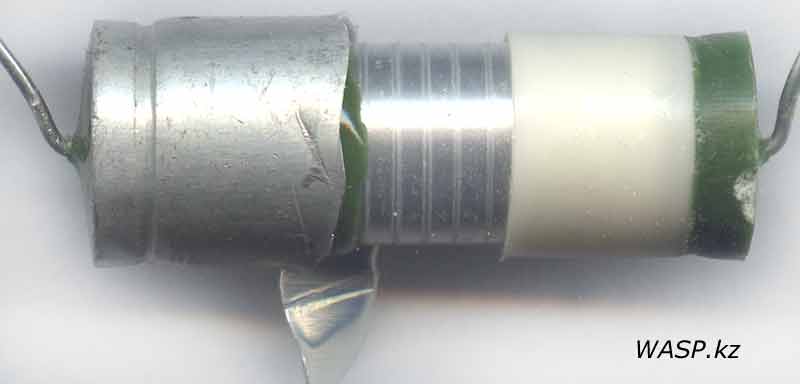

И разборка конденсатора К73-15
![Конденсатор К73-15А 0,01 мкФ Конденсатор К73-15А 0,01 мкФ](/raz/cap_01/k73-15a_001m_ussr.jpg)

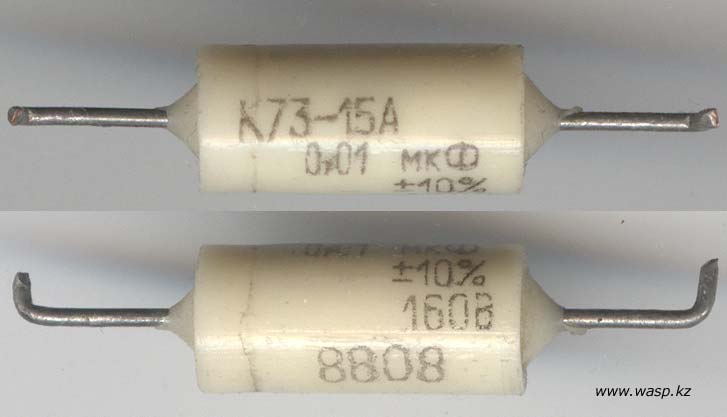

Конденсатор К73-15А 0,01 мкФ ±10%, 160В, изготовлен в августе 1988 года, производитель неизвестен

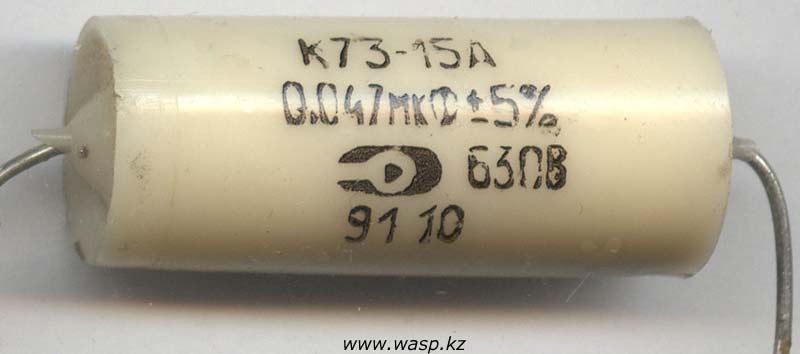

![Конденсатор К73-15А, 0,047 мкФ ±5%, 630В, изготовлен в октябре 1991 г. Эпсилон, Одесса Конденсатор К73-15А, 0,047 мкФ ±5%, 630В, изготовлен в октябре 1991 г. Эпсилон, Одесса](/raz/cap_01/k73-15a_0047m_ussr.jpg)
Конденсатор К73-15А, 0,047 мкФ ±5%, 630В, изготовлен в октябре 1991 г. Эпсилон, Одесса
К73-21
Конденсаторы класса «Х» предназначены для подавления индустриальных радиопомех в диапазоне частот от 0,1 до 100 МГц в цепях постоянного, переменного и пульсирующего токов
По конструкции - обернуты липкой лентой, залиты по торцам эпоксидным компаундом
Изготавливались в СССР и сейчас в России, часто используют в автомобильной электронике
![Сдвоенный конденсатор К73-21, 2,2 мкФ ±10%, 160В, 6,3А Сдвоенный конденсатор К73-21, 2,2 мкФ ±10%, 160В, 6,3А](/raz/cap_01/2-2mf-k73-21.jpg)
Сдвоенный конденсатор К73-21, 2,2 мкФ ±10%, 160В, 6,3А
Изготовлен в январе 1985 года, производитель неизвестен

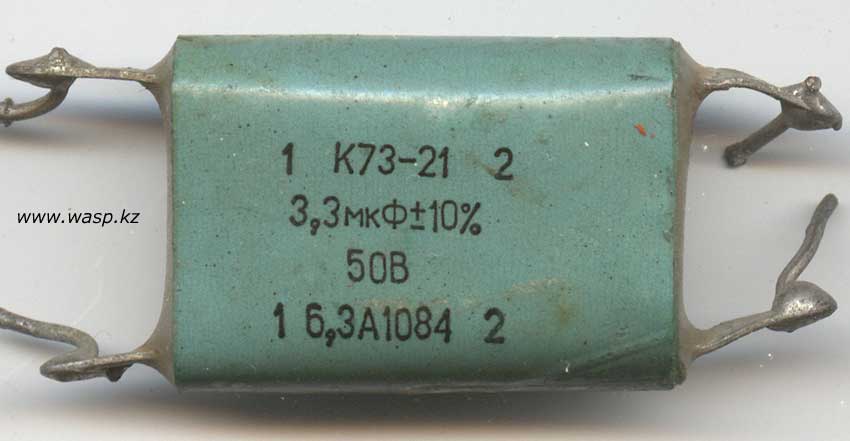

![Сдвоенный конденсатор К73-21, 3,3 мкФ ±10%, 50В, 6,3А Сдвоенный конденсатор К73-21, 3,3 мкФ ±10%, 50В, 6,3А](/raz/cap_01/3-3mf-k73-21.jpg)
Сдвоенный конденсатор К73-21, 3,3 мкФ ±10%, 50В, 6,3А
Изготовлен в октябре 1984 года, производитель неизвестен
К75-37
Конденсатор комбинированный К75-37 металлопленочный полиэтилентерефтвлатный. Это конденсатор помехоподавляющий, в изоляционной оболочке - металлический герметизированный корпус, для внутреннего монтажа. Преднаначен для подавления радиопомех в диапазоне частот 0,15-100 МГц. Состоит из двух несимметричных емкостей класса Y (C2) и одной симметричной емкости класса (C1). Номинальное напряжение 250V переменного тока, 10А. Всеклиматическое исполнение, минимальная наработка 15 000 часов.
![К75-37 комбинированный конденсатор СССР К75-37 комбинированный конденсатор СССР](/images/articles/k75-37_soviet_capacitor.jpg)

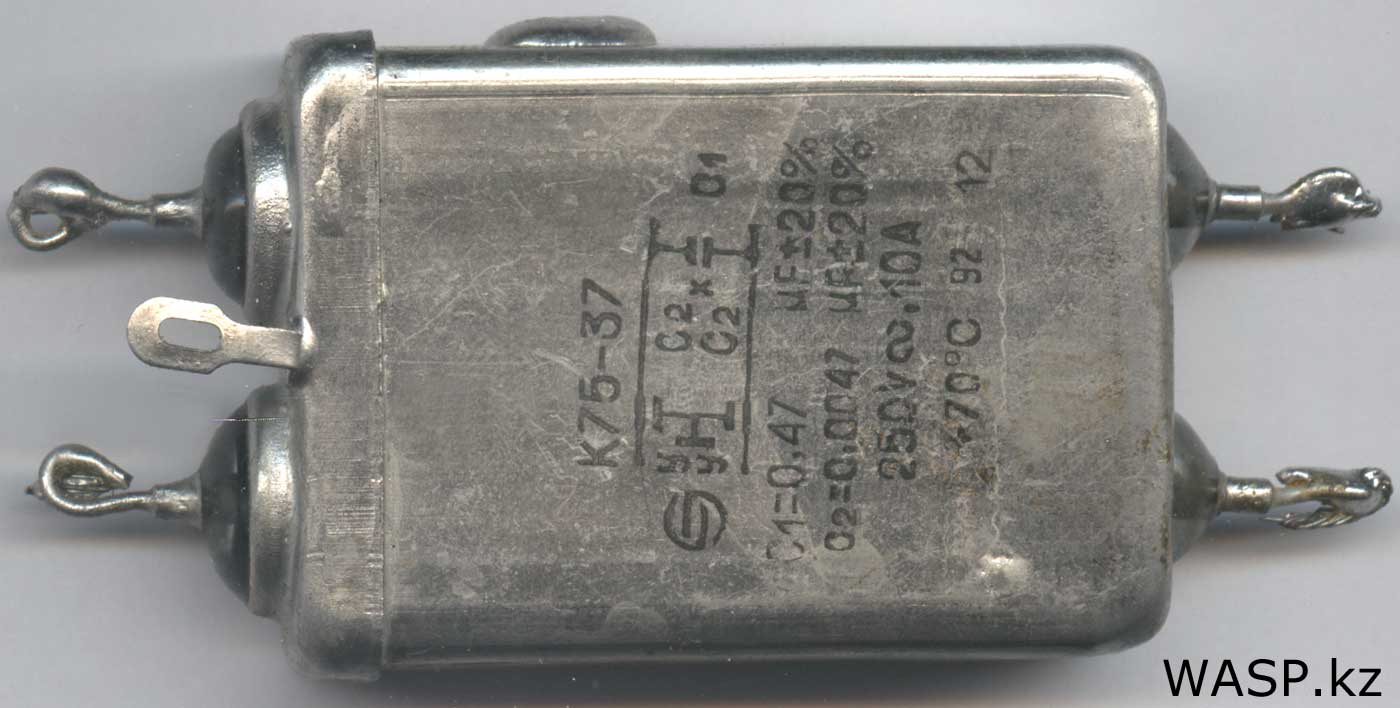

Данный экземпляр имеет вид приемки "1", на корпусе обозначена схема. Вариант корпуса "В" - пятивыводной. Четыре вывода радиального расположения через стеклянные изоляторы, пятый - корпус. С1 = 0,47µF ±20%, С2 = 0,0047µF ±20%. 70С, изготовлен в декабре 1992 года - логотип завода мне неизвестен. Но несколько поход на логотип Механического завода в г. Красный Луч (Луганская область), Украина (или уже не Украина)...
Как мне подсказали читатели - это логотип Кировоградского завода радиоизделий (один из логотипов - так как я знаю еще как минимум три иных логотипа... Например, ПО "Радий" и Кировоградский завод "Динамик", он же радиоизделий)...
![конденсатор К75-37, изготовлен в ноябре 1987 г конденсатор К75-37, изготовлен в ноябре 1987 г](/images/articles/k73-37_1987_ussr_red-cap_09109.jpg)

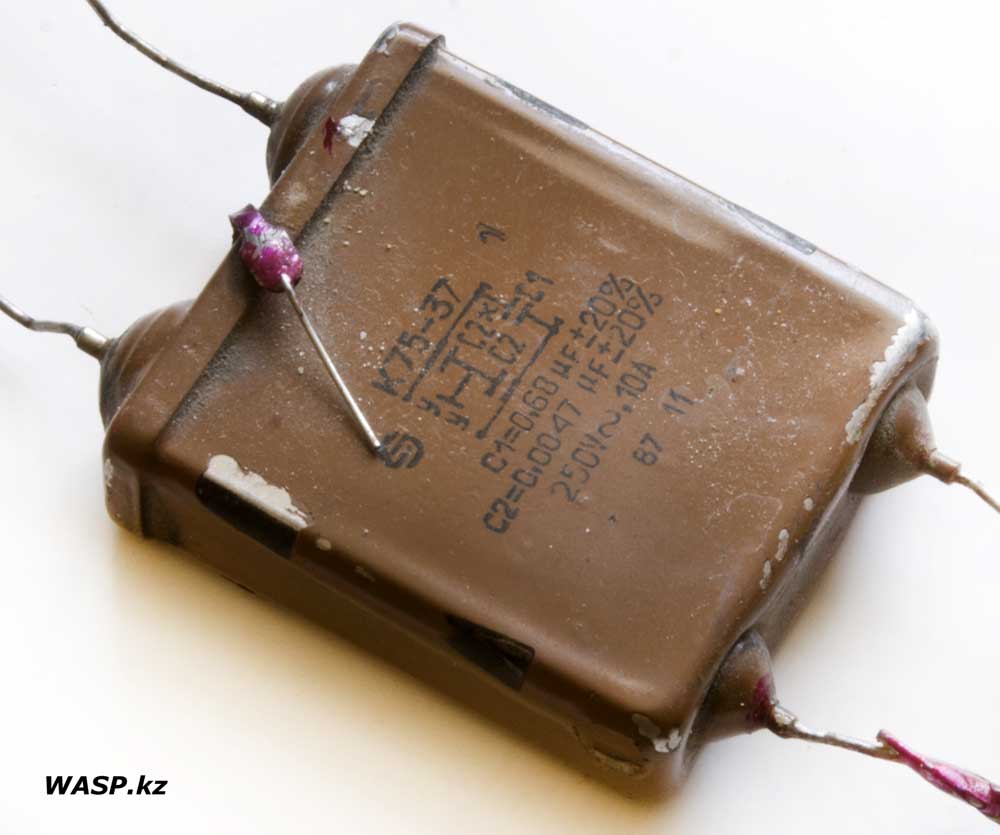

Еще один конденсатор К75-37, с тем же логотипом. Корпус крашенный, изготовлен в ноябре 1987 год...
МБГО-1

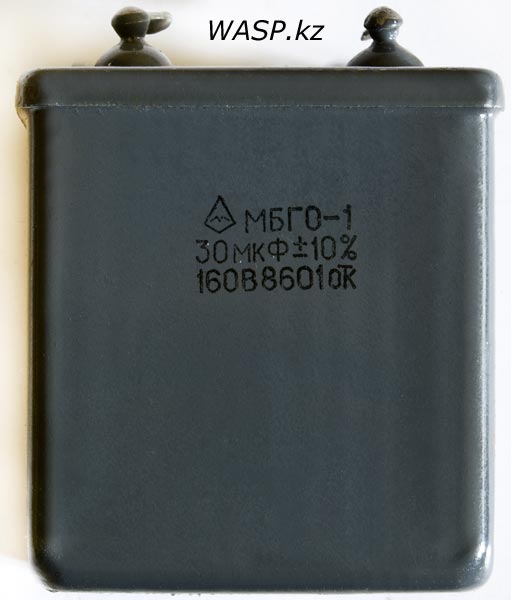

Металлизированный бумажный герметизированный однослойный конденсатор постоянной емкости МБГО-1 30 мкФ ±10% 160В, изготовлен в январе 1986 года на Николаевском заводе Никонд. Конденсаторы МБГО-1 и МБГО-2 одинаковые по всем характеристикам, единственное отличие - на корпусе у МБГО-1 отсутствуют элементы для крепления...
![МБГО-1 советский конденсатор, описание МБГО-1 советский конденсатор, описание](/images/articles/soviet_capasitors_mbgo-1_1986.jpg)
МБГО-2
Конденсаторы металлобумажные высоковольтные импульсные
Предназначены для формирования мощных импульсов тока разряда в нагрузке, обладают высокой энергоемкостью
Конденсаторы изготовляют в металлических прямоугольных корпусах, герметизированных пайкой, с лепестковыми выводами
Выпускаются согласно ТУ ОЖО.462.124 ТУ приемка «1»
По способу крепления конденсаторы отличаются наличием или отсутствием на корпусе специальных крепежных пластин
![МБГО-2, 4 мкФ ±10%, 160В, изготовлен в июле 1988 г. МБГО-2, 4 мкФ ±10%, 160В, изготовлен в июле 1988 г.](/raz/cap_01/4mf-mbgo-2.jpg)
МБГО-2, 4 мкФ ±10%, 160В, изготовлен в июле 1988 г.
Завод Никонд - г. Николаев, Украинская ССР
МБГЧ-1
Конденсаторы металлобумажные высоковольтные импульсные
![МБГЧ-1, 1 мкФ ±10%, 250В, изготовлен в июле 1988 г. МБГЧ-1, 1 мкФ ±10%, 250В, изготовлен в июле 1988 г.](/raz/cap_01/mbgh-1_1m_ussr.jpg)
МБГЧ-1, 1 мкФ ±10%, 250В, изготовлен в июле 1988 г.
Рязанский завод Поликонд, СССР

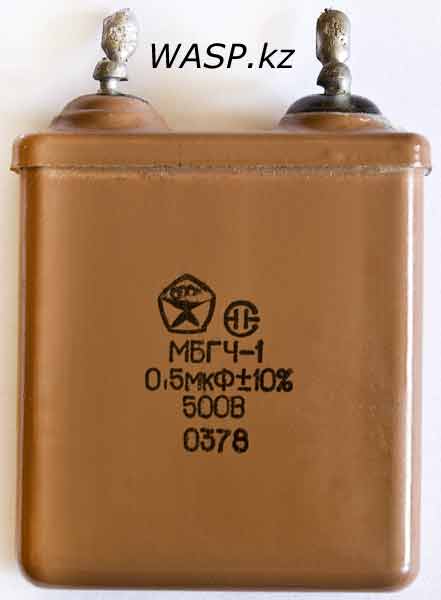

![МБГЧ-1 0,5 мкФ ±10% 500В, 1978, СССР МБГЧ-1 0,5 мкФ ±10% 500В, 1978, СССР](/images/articles/dsc0_ussr_cap_kkjkj_432.jpg)
Конденсатор МБГЧ-1 0,5 мкФ ±10% 500В Изготовлен в марте 1978 года на Новосибирском заводе конденсаторов. Подобные конденсаторы широко использовались в самых различных устройствах, данный эекземпляр, например, изъят из акустической системы Вега 25 АС-101
МБГП-1, МБГП-2
Металлобумажный герметичный прямоугольный конденсатор
![МБГП-1, 400В, 3,9 мкФ конденсатор СССР МБГП-1, 400В, 3,9 мкФ конденсатор СССР](/images/articles/hhhbv_87773333_j_02534.jpg)

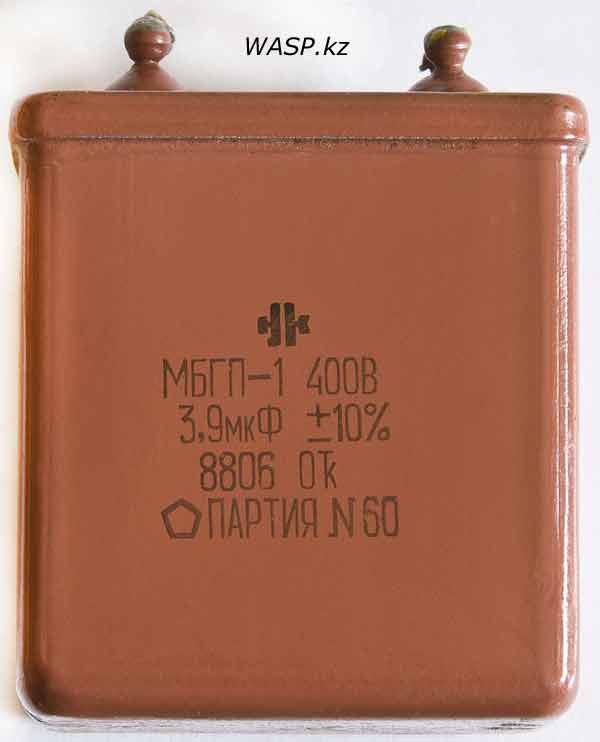

МБГП-1, 400В, 3,9 мкФ ±10%, партия №60. Изготовлен в июне 1988 года на заводе Лаконд, Новая Ладога. Размеры: 31,5 х 47 х 61 мм.
![МБГП-2, 0,24 мкФ ±10%, 1600В, изготовлен в сентябре 1989 г. Партия №15 МБГП-2, 0,24 мкФ ±10%, 1600В, изготовлен в сентябре 1989 г. Партия №15](/raz/cap_01/mbgp-2_024m_ussr.jpg)
МБГП-2, 0,24 мкФ ±10%, 1600В, изготовлен в сентябре 1989 г. Партия №15
Производитель - Лаконд, Новая Ладога, СССР (Амфи-Лаконд)
ОКБГ-МП
Особый (вариант) Конденсатор Бумажный Герметизированный в Металлическом Плоском корпусе
По сути тот же КБГ-МП...
Выпускался с незапамятных времен - начала 1960-х годов, как сейчас - неизвестно
![ОКБГ-МП, 0,25 мкФ ±10%, 600В, изготовлен в сентябре 1984 г. ОКБГ-МП, 0,25 мкФ ±10%, 600В, изготовлен в сентябре 1984 г.](/raz/cap_01/025mf-okbg-mp.jpg)
ОКБГ-МП, 0,25 мкФ ±10%, 600В, изготовлен в сентябре 1984 г.
Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР
К70-7
Полистирольные конденсаторы К70-7 предназначены для работ в цепях постоянного, переменного и пульсирующего тока
Производство СССР, достаточно редкий и точный конденсатор
![конденсатор К70-7С, 66600 пФ ±0,5%, 100В конденсатор К70-7С, 66600 пФ ±0,5%, 100В](/raz/cap_01/k70-7c_66600p_ussr.jpg)

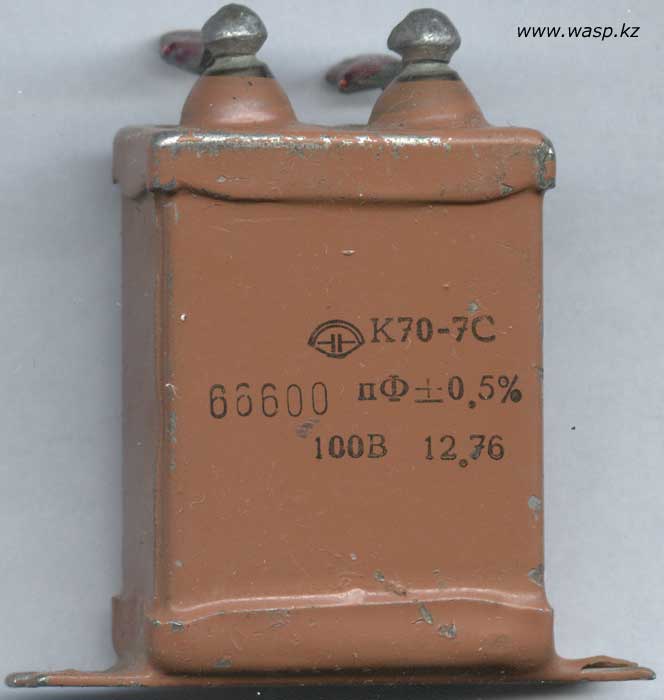

К70-7С, 66600 пФ ±0,5%, 100В
Изготовлен в декабре 1976 года на заводе Вектор, г.Остров, Псковская область
ЛСМ-400-3,8У11
Конденсаторы типа ЛСМ с фольговыми обкладками и бумажным диэлектриком, пропитанным трихлордифенилом.
Предназначены для использования в качестве балластных и для повышения коэффициента мощности пускорегулирующих аппаратов, люминесцентных светильников, цепей переменного тока частотой 50 и 60 Гц. Изготавливаются в исполнении для умеренного климата категории размещения 11. Выпускаются в прямоугольных металлических герметизированных корпусах со стеклянными или керамическими изоляторами, через которые проходят выводы.
![ЛСМ-400-3,8У11 конденсатор, СССР, описание ЛСМ-400-3,8У11 конденсатор, СССР, описание](/images/articles/lsm_scan-160923-0016.jpg)

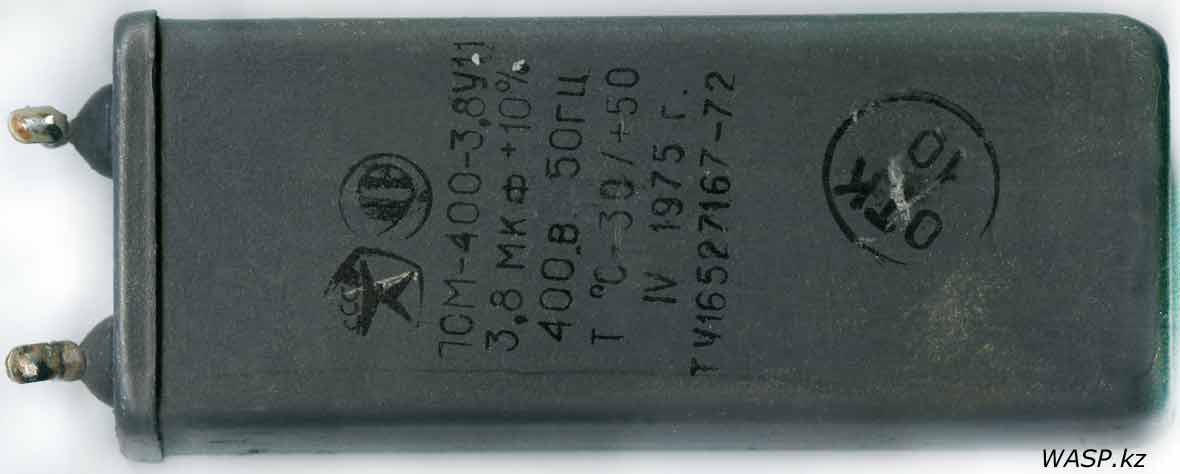

Мой экземпляр был извлечен из старой советской лампы дневного освещения. На конденсаторе нанесена такая маркировка: Знак Качества, логотип производителя - Ленинаканский конденсаторный завод. Затем название модели ЛСМ-400-3,8У11. 3,8 МКФ ±10% 400 В 50Гц. ТС -30/+50. Дата изготовления - IV 1975 г. ТУ16527167-72.
Размеры: высота 115 мм (вместе с выводами), 28 х 44,4 мм. Как сказано в комментариях, в этом конденсаторе используются токсичные вещества - будьте осторожны, если вздумаете его разбирать!
КБГ-МН
Конденсаторы КБГ-МН предназначены для работы в цепях постоянного, переменного, пульструющего и импульсного тока. В прямоугольных металлических корпусах, герметизированные, с лепестковыми выводами в стеклянных или керамических изоляторах. Аббревиатура КБГ-МН расшифровывается как "Конденсатор бумажный герметизированный - металлический нормальный".
![КБГ-МН, советский конденсатор, полное описание КБГ-МН, советский конденсатор, полное описание](/images/articles/kbg-mh_can-161223-0008.jpg)

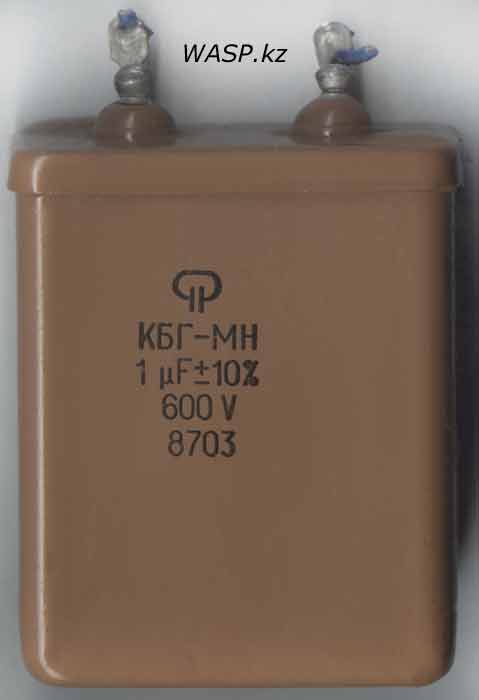

Конденсатор КБГ-МН 1 мкФ ±10% 600V, изготовлен в марте 1987 года на Рязанском ПО Поликонд.
МПГО
Конденсаторы МПГО - металлопленочные полистирольные герметизированные однослойные (однослойная изоляция). В прямоугольных металлических корпусах, герметизированные. С выводами в стеклянных или керамических изоляторах. Предназначены для работы в цепях постоянного, переменного и пульсирующего тока.
![МПГО конденсатор СССР, описание и характеристики МПГО конденсатор СССР, описание и характеристики](/images/articles/mpgo_can-161223-0009.jpg)

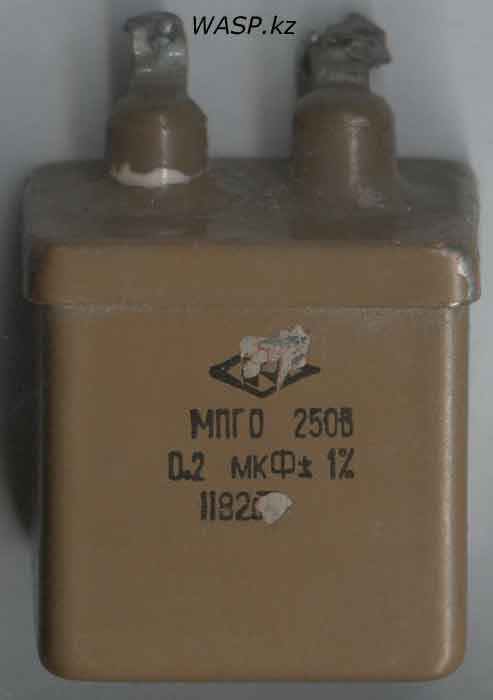

Конденсатор МПГО 250В 0,2 мкФ ±1%, изготовлен в ноябре 1982 года на Ленинградском заводе Мезон
Михаил Дмитриенко, Алма-Ата, 2012 г.
|
