Материнская плата Gigabyte GA-F2A85X-UP4 апгрейд ПК на ней

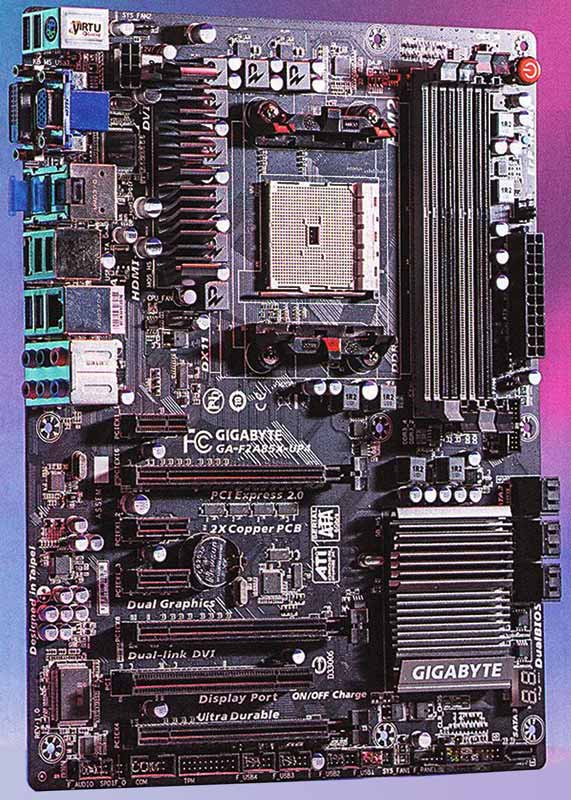

Материнка GA-F2A85X-UP4 является одной из топовых среди А85Х-плат и уж точно самой производительной среди своих «соотечественников». Устройство выполнено на базе полноразмерного форм-фактора ATX. Поэтому на текстолите можно распознать большое число слотов расширения: сразу три PCI Express х16, столько же PCI Express x1 и еще один PCI. Но есть несколько замечаний. Во-первых, самый нижний (PCIEX4) работает в режиме х4. Но только в том случае, если порт РСIЕХ1_3 не будет задействован. В противном же случае PCIEX4 будет функционировать в режиме x1. При использовании пары видеокарт в режиме CrossFireX PEG- порты будут работать по схеме х8+х8. Что же до расположения всех слотов расширения, то тут все достаточно стандартно. И логично. У нас претензий нет. Отметим наличие на текстолите распаянной POST-карты (рядом с двумя микросхемами BIOS), а также клавиш включения/выключения, перезагрузки системы и обнуления настроек BIOS.

При достаточно габаритном радиаторе охлаждения чипсета элементы питания GIGABYTE GA-F2A85X-UP4 охлаждаются весьма миниатюрным металлическим гребешком. «На воздухе» мы можем увидеть сразу 8 фаз питания CPU. Сокрытыми же остаются чипы IR3550 PowIRstage, совмещающие в себе два типа МОП-транзисторов (N- и Р-канальные) и драйвер мосфета. Как утверждает производитель, данная микросхема способна выдержать нагрузку до 60 А. В то же время IR3550 PowIRstage имеет сниженное тепловыделение относительно «классической» схемы подсистемы питания. Мы проверили, элементная база при больших нагрузках прогрелась максимум до 60 градусов Цельсия.

BIOS, а точнее 3D BIOS - стандартный для всех топовых матплат GIGABYTE. Изобилует настройками и уникальными фишками. Только вот добравшись непосредственно до разгона, мы сумели поднять частоту тактового генератора до отметки 127 МГц. Результат хороший, но, как говорится, мы вправе ожидать от GIGABYTE GA-F2A85X-UP4 большего. Дабы не быть голословными, даем наводку: немецкий оверклокер emissary42 смог разогнать героиню сегодняшнего тестирования до 178 МГц по шине.

Достоинства:

• высокая производительность
• качественная разводка компонентов
• расширенный функционал
• поддержка DDR3-2400

Недостатки:

• разгонный потенциал мог бы быть и повыше

Характеристики Gigabyte GA-F2A85X-UP4:

• Память: 4х DIMM, DDR3-1066-1866
• Слоты расширения: 3х PCI Express х16, 3х PCI Express x1, 1x PCI
• Дисковые контроллеры: 7x SATA 3.0, 1x eSATA
• Сеть: Ethernet 10/100/1000 Мбит/с
• Аудио: 7.1CH, HDA, Realtek ALC892
• Разъемы на задней панели: 4х USB 3.0, 2х USB 2.0, 1x VGA, 1x DVI, 1x HDMI, 1x DisplayPort, 1x eSATA, 1x S/PDIF, 1x RJ-45, 1x PS/2, 6x 3.5-мм jack
• Форм-фактор: ATX

Дополнение

Данного вида работы подразумевают большое расходование различных материалов, в первую очередь это профнастил. В Казахстане многие эти нюансы оговорены требованиями, в том числе и требования по технике безопасности. Необходимо купить профнастил, например от компании Агран...

Апгрейд

ПК на на основе этой матплаты опгрейдятся штатно: замена процессора, на максимально производительный. Максимум самой быстрой оперативной памяти. SSD накопитель под Систему. Ну и видеокарта - это уж у кого какие требования...

***
