Советские керамические и пленочные конденсаторы

Советские керамические и пленочные конденсаторы - часть вторая





Конденсаторы пленочные и керамические - фотосправочник, с расшифровкой кодовых маркировок

Производители конденсаторов и радиодеталей 1 - Китай, Гонконг, Тайвань, Нонейм

Производители конденсаторов и радиодеталей 2 - Япония, Корея, страны Азии

Производители конденсаторов 3 - Америка, Европа, страны "Соцлагеря"

Советские керамические и пленочные конденсаторы - фотосправочник

Советские электролитические конденсаторы - фотосправочник






К31-11-3

Слюдяной конденсатор, применяется в высокочастотных цепях, фильтрах, как шунтрирующие и др.

Конструкция всех слюдяных конденсаторов в общем-то одинакова, К31-11-3 отличаются корпусом - капсула из эпоксидного компаунда

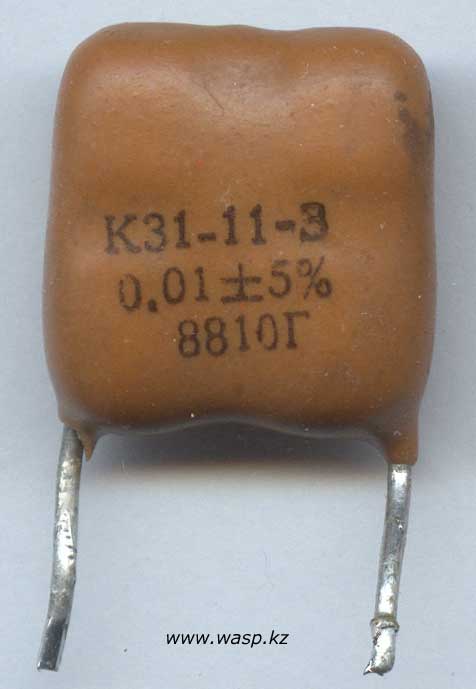

Конденсатор К31-11-3, 0,01 мкФ ±5%, дата 88 10 Г

Конденсатор К31-11-3, 0,01 мкФ ±5%, дата 88 10 Г

Изготовитель неизвестен

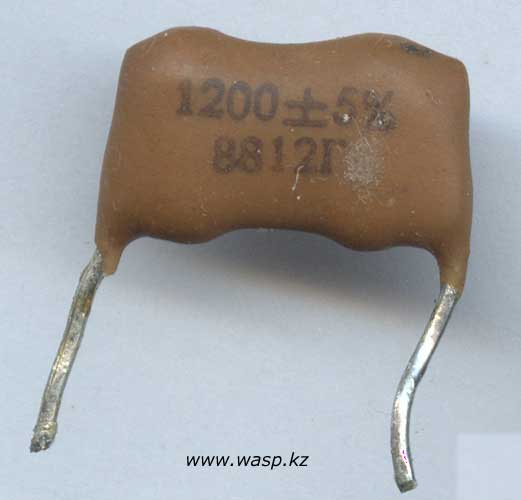

К31-11-3, 1200 пФ ±5%, 88 12 Г

К31-11-3, 1200 пФ ±5%, 88 12 Г

Изготовитель неизвестен

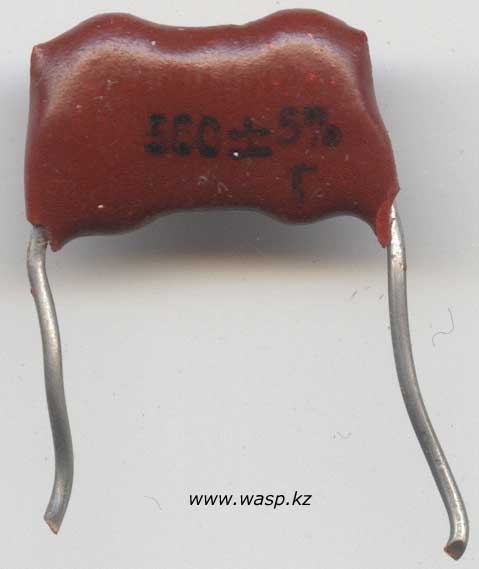

К31-11-3, 360 пФ ±5% Г

К31-11-3, 360 пФ ±5% Г

Изготовитель неизвестен



К73-9

Конденсаторы фольгированные полиэтилентерефталантные

Предназначены для работы в цепях постоянного, переменного, и пульсирующего токов

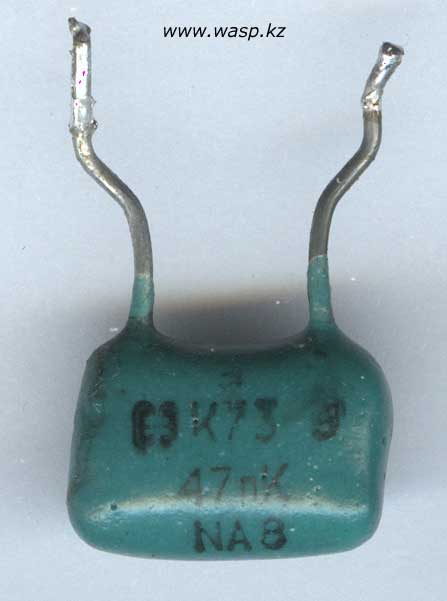

К73-9 47nK NA8, изготовитель - логотип непонятен

К73-9 47nK NA8, изготовитель - логотип непонятен...

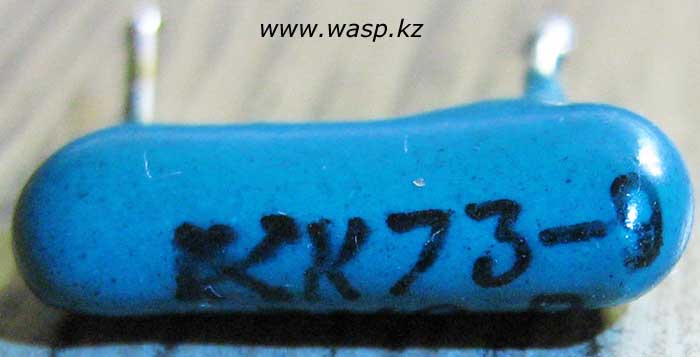

К73-9 4H7

К73-9 4Н7 В, 100В, изготовлен в ноябре 1978 года

Завод Микрокомпонент, Карачаевск, СССР

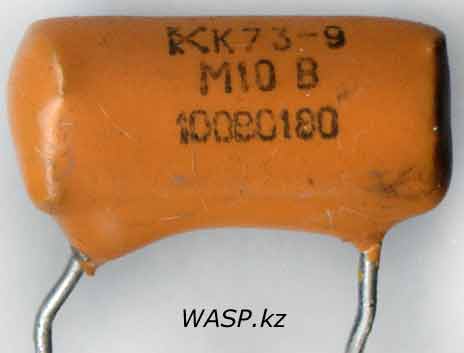

К73-9 конденсатор СССР М10 В 100В0180

К73-9 конденсатор СССР М10 В 100В0180

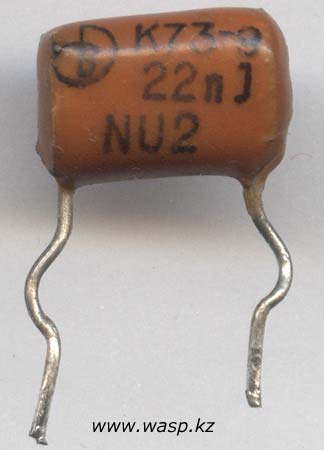

Конденсатор К73-9 22nJ NU2 логотип производителя пока не опознан

Конденсатор К73-9 22nJ NU2 - логотип производителя пока не опознан










КС-1...КС-3

Конденсаторы типа КС-1...КС-3 (стеклянные и стеклокерамические)

Выпускались в СССР, применялись в различной бытовой и специальной технике

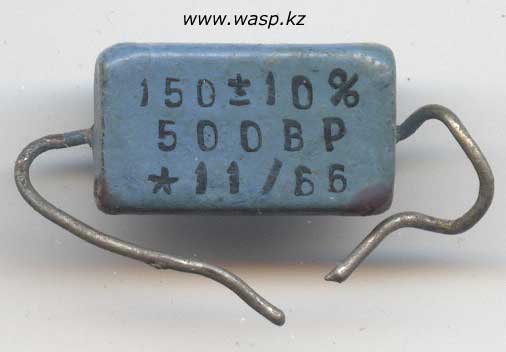

Конденсатор КС-1 150 пФ ±10%, 500ВР, изготовлен в ноябре 1966 года, производитель неизвестен

Конденсатор КС 150 пФ ±10%, 500ВР, изготовлен в ноябре 1966 года, производитель неизвестен

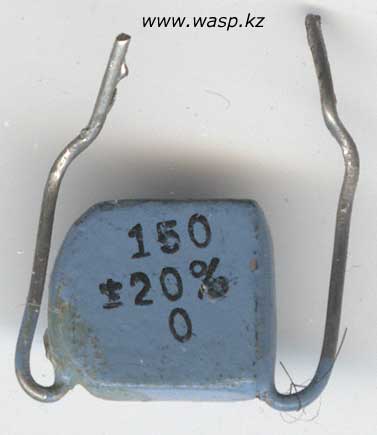

Конденсатор КС-2 150 пФ ±20% 0

Конденсатор КС 150 пФ ±20% 0



КС-3 510 пФ ±5%, 500В, изготовлен в сентябре 1967 года

Конденсатор КС 510 пФ ±5%, 500В, изготовлен в сентябре 1967 года

Изготовитель Витебский завод радиодеталей (логотип ромб со стрелками тогда принадлежал им)



КМ-3, КМ-4, КМ-5

Конденсаторы керамические монолитные

Сперва были синего цвета, с начала 1970-х годов зеленые

Широко известны тем, что в них содержится много драгметаллов, потому и дорогие

(эти конденсаторы я частенько путаю с К21-9, так что поправьте если что)

Конденсаторы имеющие логотип в виде ромба со стрелками по краям, вероятно изготовлены на ПО "Монолит" - на заводах, входящих в объединение

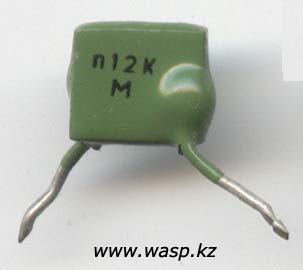

  КМ-3 5F µ10 А2 драгоценные металлы  КМ n12K M ценные детали

Конденсаторы КМ 5F µ10 А2 и n12K M

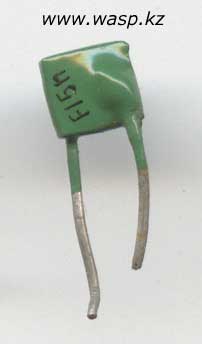

КМ-5 М n12M содержание золота  КМ-4 F15n содержание платины

Конденсаторы КМ М n12M и F15n



КМ-5 5HIC, изготовлен в августе 1978 г, ПО Монолит

Конденсатор КМ-5 5HIC, изготовлен в августе 1975 г, ПО Монолит





К21-9-11

Стеклокерамические конденсаторы, очень похожи на конденсаторы КМ-3-4-5... если не ошибаюсь.

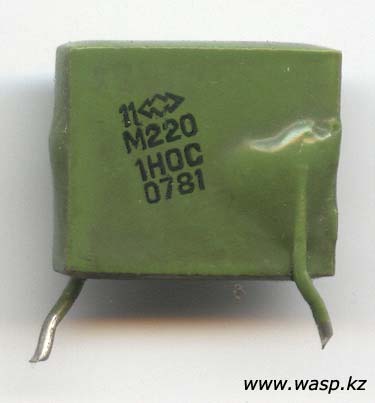

К21-9-11. IIM220 H47C К21-9 11 М220 1НОС

Конденсаторы К21-9-11. IIM220 H47C, октябрь 1980 г., и 11 М220 1НОС июль 1981 г.



К21-9-11. II M220

К21-9-11. II M220



КМ-6

По сути тоже самое, что и КМ-3..КМ-5, только изолированные с однонаправленными выводами

Применение, драгметаллы, стоимость такие же

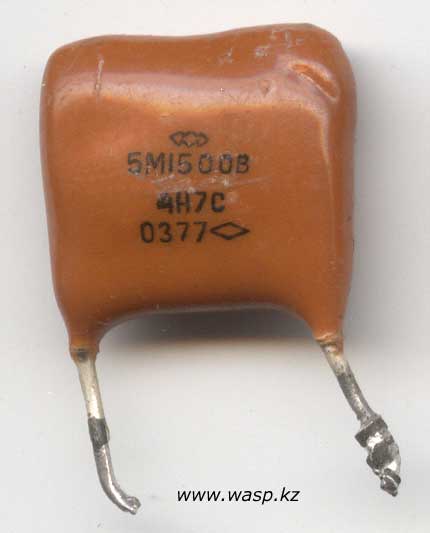

Конденсатор КМ-6 5М500В, 4Р7С, март 1977 г. Витебский Монолит

Конденсатор КМ-6 5М500В, 4Р7С, март 1977 г. Витебский Монолит

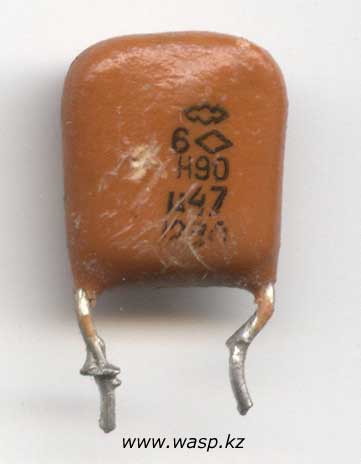

КМ-6 Н90 µ47, Монолит, Витебск, дату не разобрать

КМ-6 Н90 µ47, Монолит, Витебск, дату не разобрать



КТ-1, КТ-2

Так же известны как КТК - конденсаторы трубчатые керамические

Материал керамика и серебро напылением

Широко использовались в ламповой аппаратуре

Производились в СССР с 1940-х по конец 1970-х годов

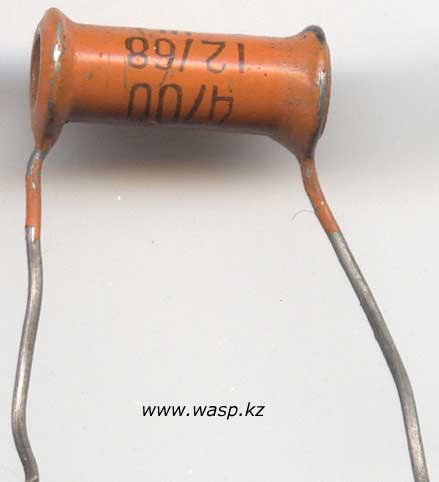

КТ-1 Конденсатор трубчатый, керамика, 4700, декабрь 1968 г., Ш

Конденсатор трубчатый, керамика, 4700, декабрь 1968 г., Ш

Производитель неизвестен

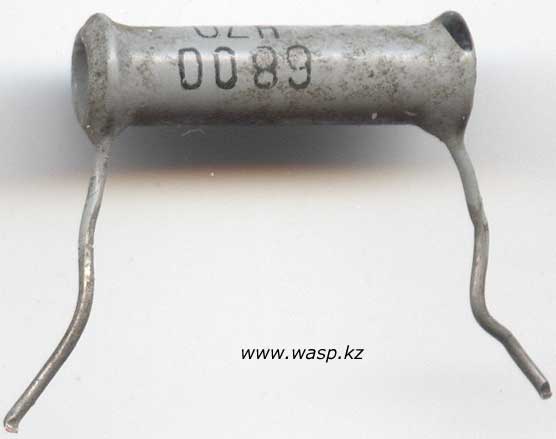

КТ-2 6800, Н70, январь 1975 года

Конденсатор трубчатый, керамика, 6800, Н70, январь 1975 года

Производитель неизвестен



КЛС

Конденсатор литой секционный

Широко применяемый ранее конденсатор

Выпускался в СССР, самых разных расцветок, размеров....

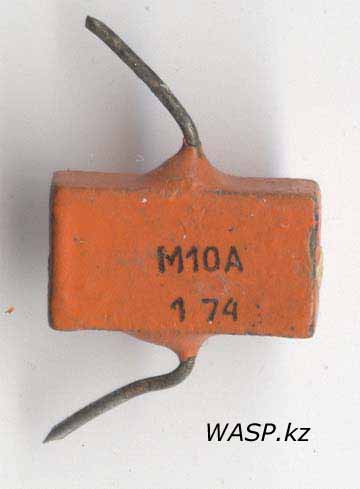

Конденсаторы КЛС 2Н2С КЛС М10А

Конденсаторы КЛС 2Н2С январь 1979 г., и М10А январь 1974 года

Производитель неизвестен








К21-7

Стеклянные и стеклокерамические конденсаторы, СССР

Неплохие и относительно часто встпечаемые

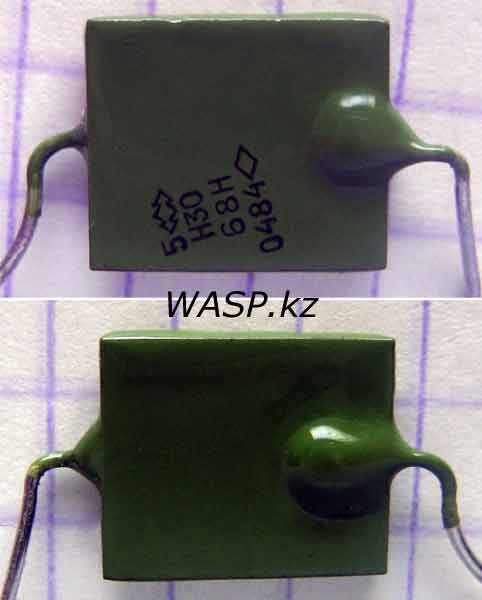

КМ и К21-7 конденсаторы, Н30 68Н, как отличить?

Конденсатор К21-7, керамический, маркировка: 5 логотип ПО "Монолит", Н30 68Н. Изготовлен 0484 и значок ромба.

Размеры 11,6 х 10 х 1,5 мм.



К21-7 советский конденсатор, Mn15M, КМ

Конденсатор К21-7, маркировка: Mn15M. Размеры 5,7 х 6,3 х 1,8 мм.

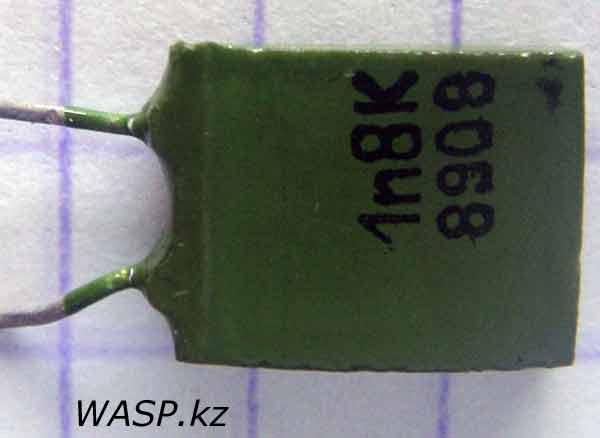

К21-7 керамический конденсатор, 1n8K, СССР

Конденсатор К21-7, маркировка 1n8K, дата изготовления - 8908. Размеры: 10,5 х 8 х 2,6 мм.

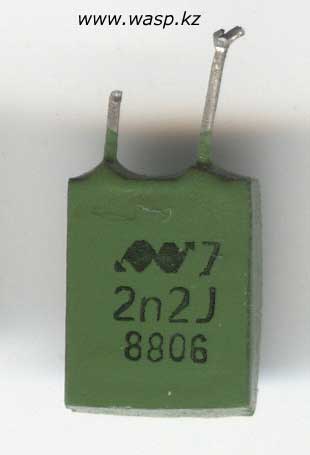

Конденсаторы К21-7 3Н3С К21-7 2n2J июнь 1988 год Миконд

Конденсаторы К21-7 3Н3С декабрь 1982 г., и 2n2J июнь 1988 год

Изготовитель - Миконд, Узбекская ССР, Ташкент



К21-7 2n0J февраль 1989 К21-7  n22J зеленый конденсатор К21-7 n75J

Конденсаторы К21-7 2n0J февраль 1989 г., n22J май 1989 г., и n75J сентябрь 1989 года

Производитель не указан



КД

Конденсаторы керамические дисковые

Выпускались и применялись массово во всей аппаратуре



Конденсатор КД 3300 пФ изготовлен в марте 1963 года

Конденсатор КД 3300 пФ изготовлен в марте 1963 года

Псковский завод радиодеталей "Плескава", СССР

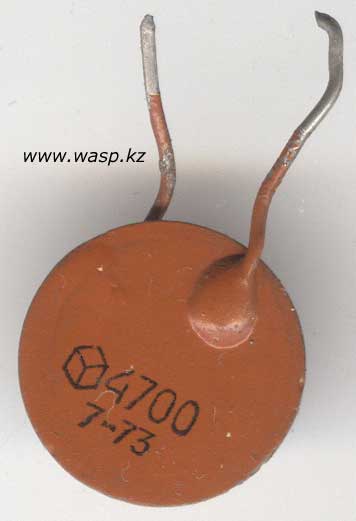

КД 4700 пФ произведен в июле 1973 года Плескава

КД 4700 пФ произведен в июле 1973 года

Псковский завод радиодеталей "Плескава", СССР



Конденсаторы К10-62 аналог КД КД К10-62М псковский радиозавод

Конденсаторы К10-62 и К10-62М - аналоги КД-1 и КД-2

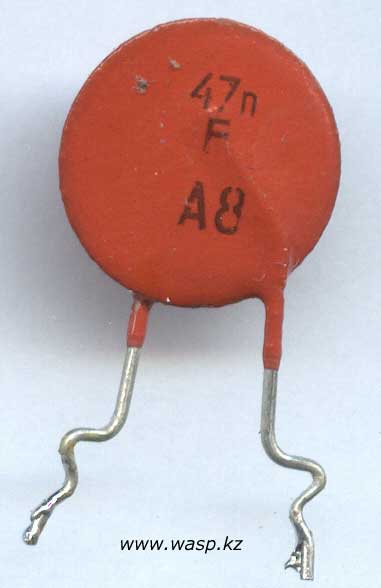

L 33pJ A8 и 47n F A8, производитель не указан, но СССР

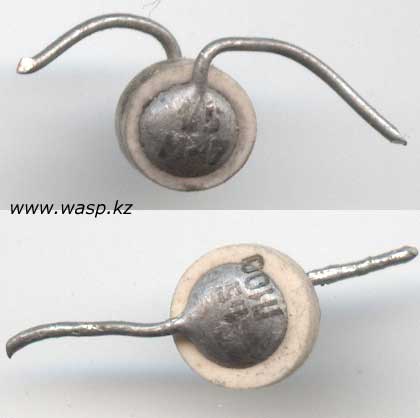

советские дисковые керамические конденсаторы, может быть КДК

Это тоже советские дисковые керамические конденсаторы, может быть КДК ?



К10-7В

Керамические конденсаторы СССР

Весьма распространенный конденсатор

Конденсаторы К10-7В D 6n8 U6 К10-7В n75k V U8 монолит

Конденсаторы К10-7В D 6n8 U6 и n75k V U8, изготовитель ПО Монолитт

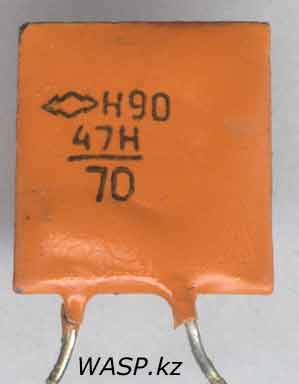

К10-7В конденсатор Н90 47Н 1970 года на 0,047 мкФ

К10-7В Н90 47Н 1970 года - 0,047 мкФ



К10У-5

Керамический дисковый конденсатор

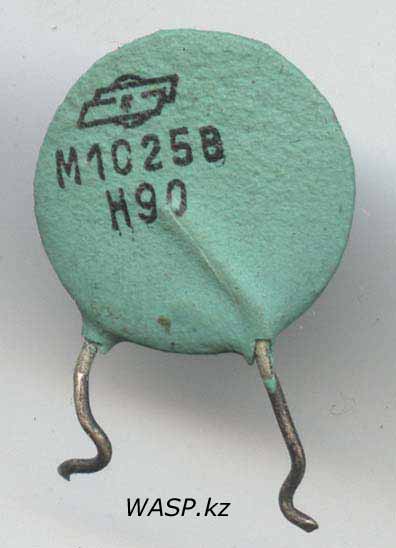

Конденсаторы К10У-5 М33 25В, Н90 К10У-5 М10 25В, Н90 завод Кулон

Конденсаторы К10У-5 М33 25В, Н90, июнь 1986 г., и М10 25В, Н900

Завод Кулон, Ленинград, СССР



Михаил Дмитриенко, Алма-Ата, 2012 г.
