Фотопринтер Epson R290 — устройство, особенности конструкции и полная разборка

Эта модель принтера не молодая, но благодаря тому, что это качественный фотопринтер, на него по-прежнему можно купить и картриджи, и чернила, есть отдельные узлы и запасные части (принтер унифицирован и многое взаимозаменяемое для многих моделей струйных принтеров и МФУ Эпсон).

Однако, данный экземпляр очень долго стоял без дела... чернила в картриджах и в печатающей головке засохли... об этом подробнее я расскажу чуть позже. Восстановление всего этого не целесообразно, остается один путь - выбросить в утиль. Однако я всегда пытаюсь использовать вещь по максимуму, и если выкидывать, то задаюсь вопросом, а не пришло ли время для последней службы, например, полная и детальная разборка?

Посмотрев информацию в интернете, я нашел несколько хороших и подробных статей, которые описывают и сам этот принтер, его характеристики и возможности.

Эта статья не инструкция «как снять каждую крышку» — подобные материалы уже существуют, в виде статей и видео, есть и сервис мануал на эту модель принтера. Здесь основное внимание уделено тому, что обычно остаётся за кадром: внутреннему устройству, электронике, соединениям узлов и тем моментам, которые вызвали вопросы или сложности при разборке.

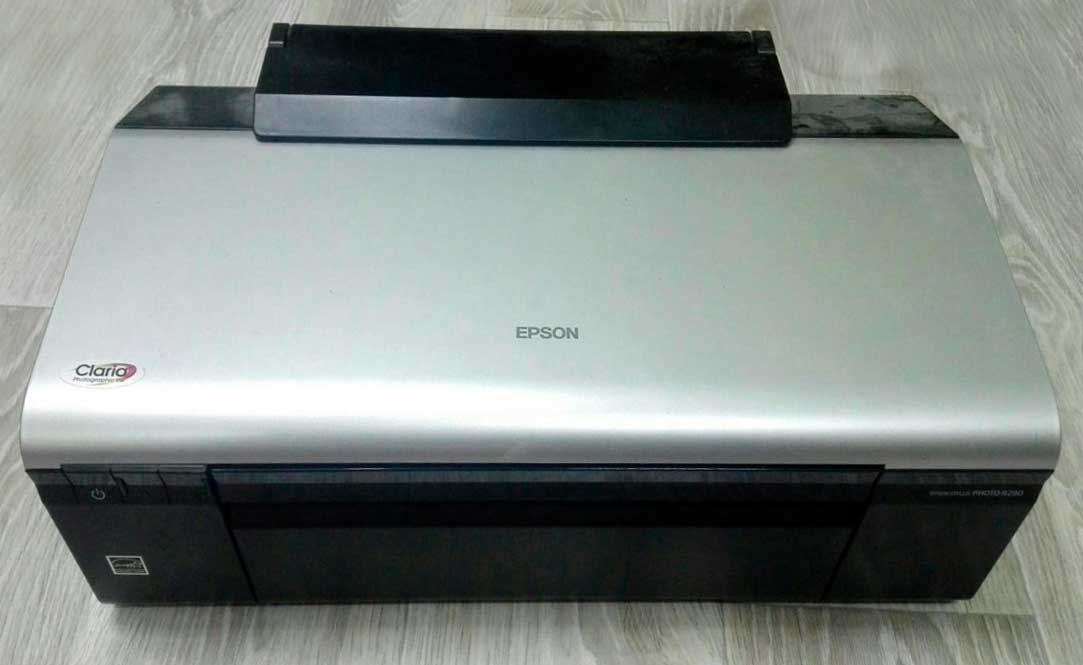

Краткие сведения о Epson Stylus Photo R290

Это цветной струйный принтер для дома и офиса, он оптимизирован под качественную фотопечать (на специальной бумаге). Для печати используются шесть картриджей - есть обычные и экономичные - с большей емкостью.

Принтер достаточно большой по размерам: 450 х 280 х 190 мм. И вес 5,5 килограмм. Работает он вполне шустро и тихо. А также лоялен к качеству бумаги. В комплект входит специальный лоток, для печати на CD-DVD дисках (Printable). Цена оттиска маленькая, а если использовать СНПЧ - вообще копейки!

Изначально драйвера были максимум на Windows Vista, но сейчас есть универсальный драйвер и на Windows 10...

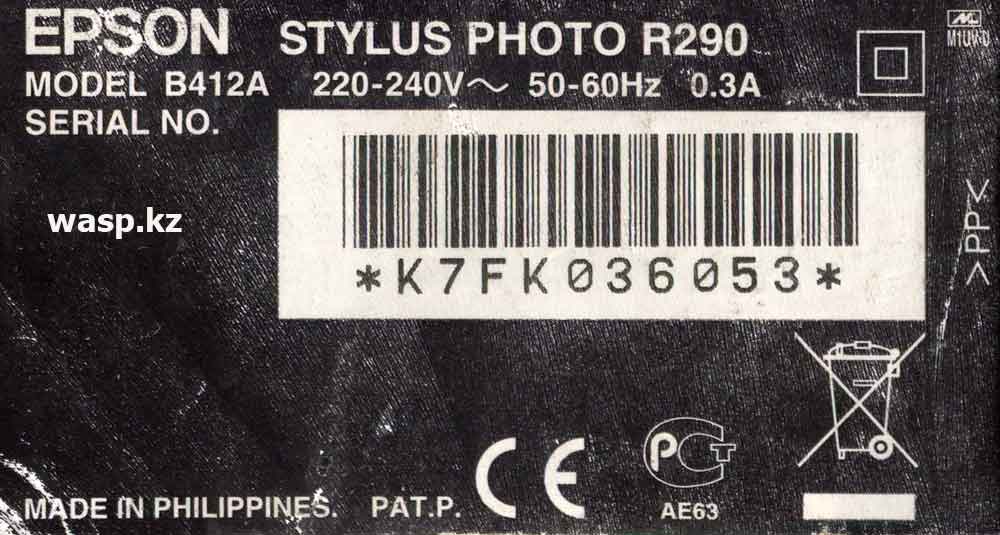

Этикетка принтера Epson Stylus Photo R290, модель B412A. Штрих код и серийный номер, сделано в Филиппинах. Вообще, значительная часть этих принтеров сделана в Китае.

Разборка Epson Stylus Photo R290

Если у вас возникнут сложности с этим, пишите в комментариях, но сперва найдите и скачайте сервис мануал (он сразу на три модели: R280, R285 и R290) - там тоже есть пошаговая инструкция. Я опишу более наглядно и с собственными замечаниями. Для начала, нам понадобится:

• отвертки - плоская и стандартная крестовая
• тонкие пластиковые лопатки или заменители (отстегивать защелки)
• пинцет, аккуратно снимать разъемы
• камера смартфона - фиксировать все этапы и места разъемов
• защитные перчатки и халат - можно измазаться отработанными чернилами

В общем и целом разборка не сложная, но надо быть внимательным и учитывать некоторые обстоятельства, например, комбинацию винтов и защелок, хрупкую пластмассу или тонкий металл...

1 - снять передний лоток просто, с помощью плоской отвертки отжимаем пластмассу в области оси, но аккуратно - пластмасса может сломаться!

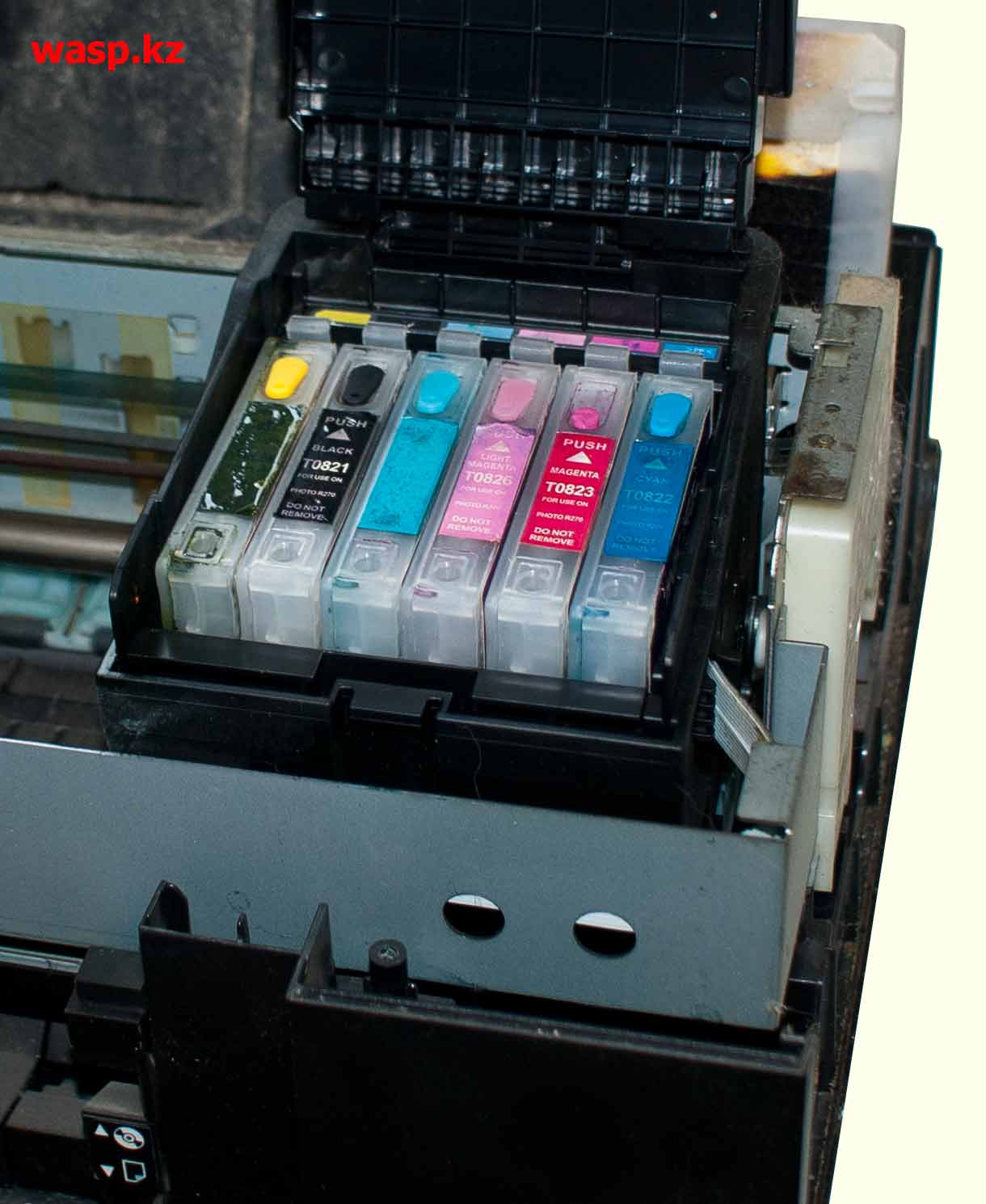

Так же снимается крышка, где доступ к картриджам.

2 - тривиально снимается и верхняя часть корпуса - выкручиваем несколько винтов, вместе снимаются и боковушки.

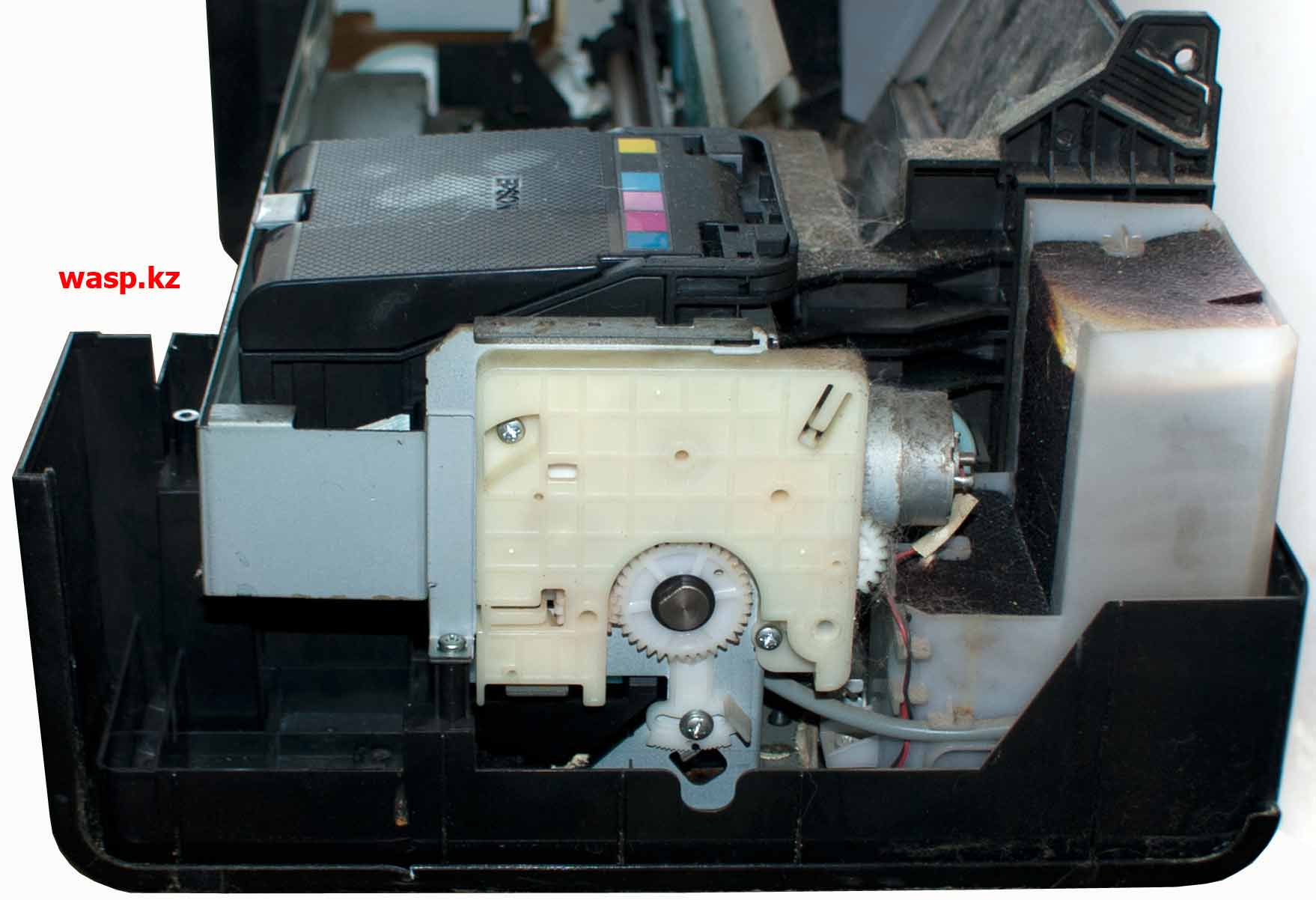

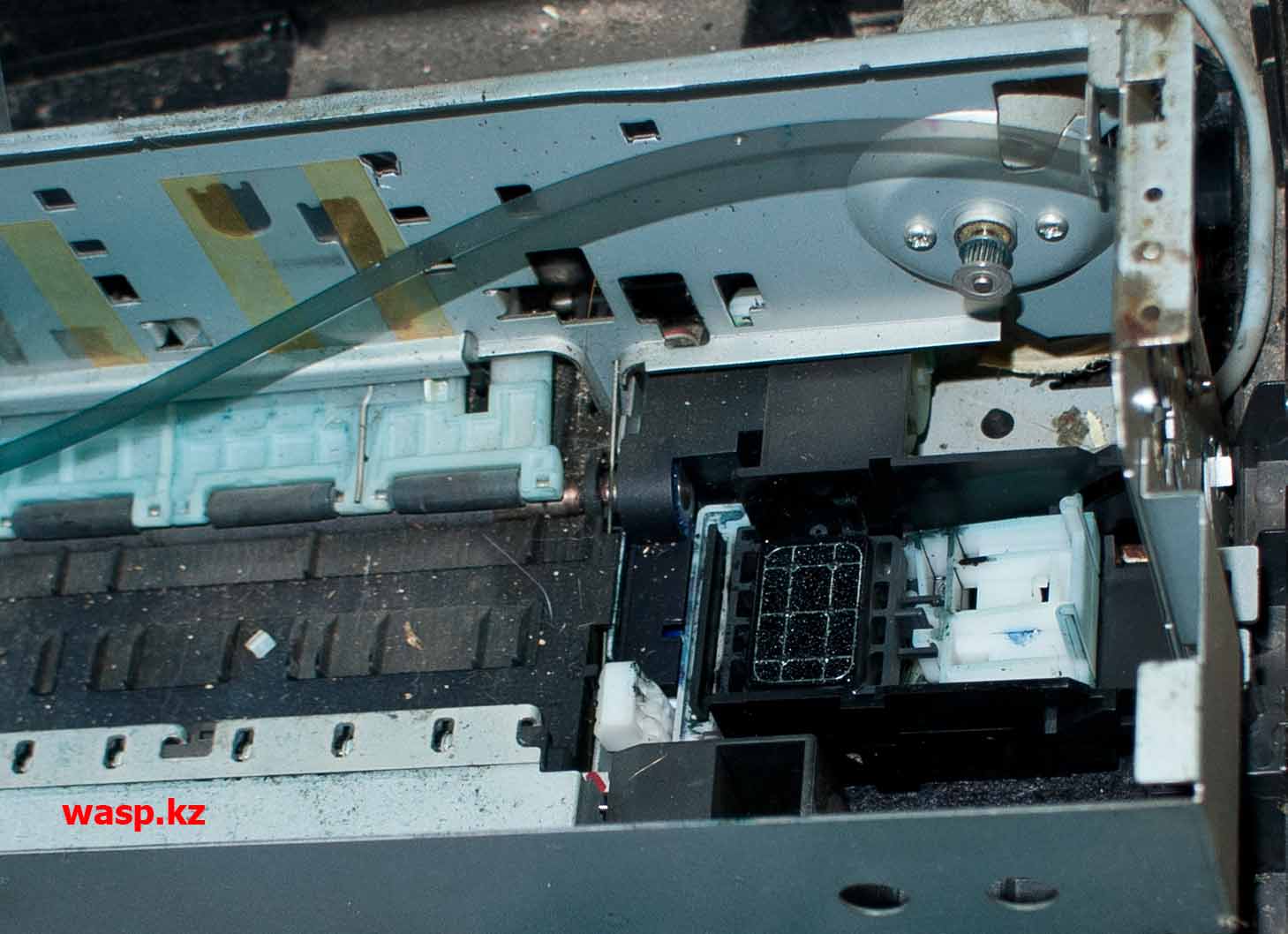

На фото мы видим вид справа: здесь каретка, памперс - для отработанных чернил, двигатель и редуктор переключения на помпу...

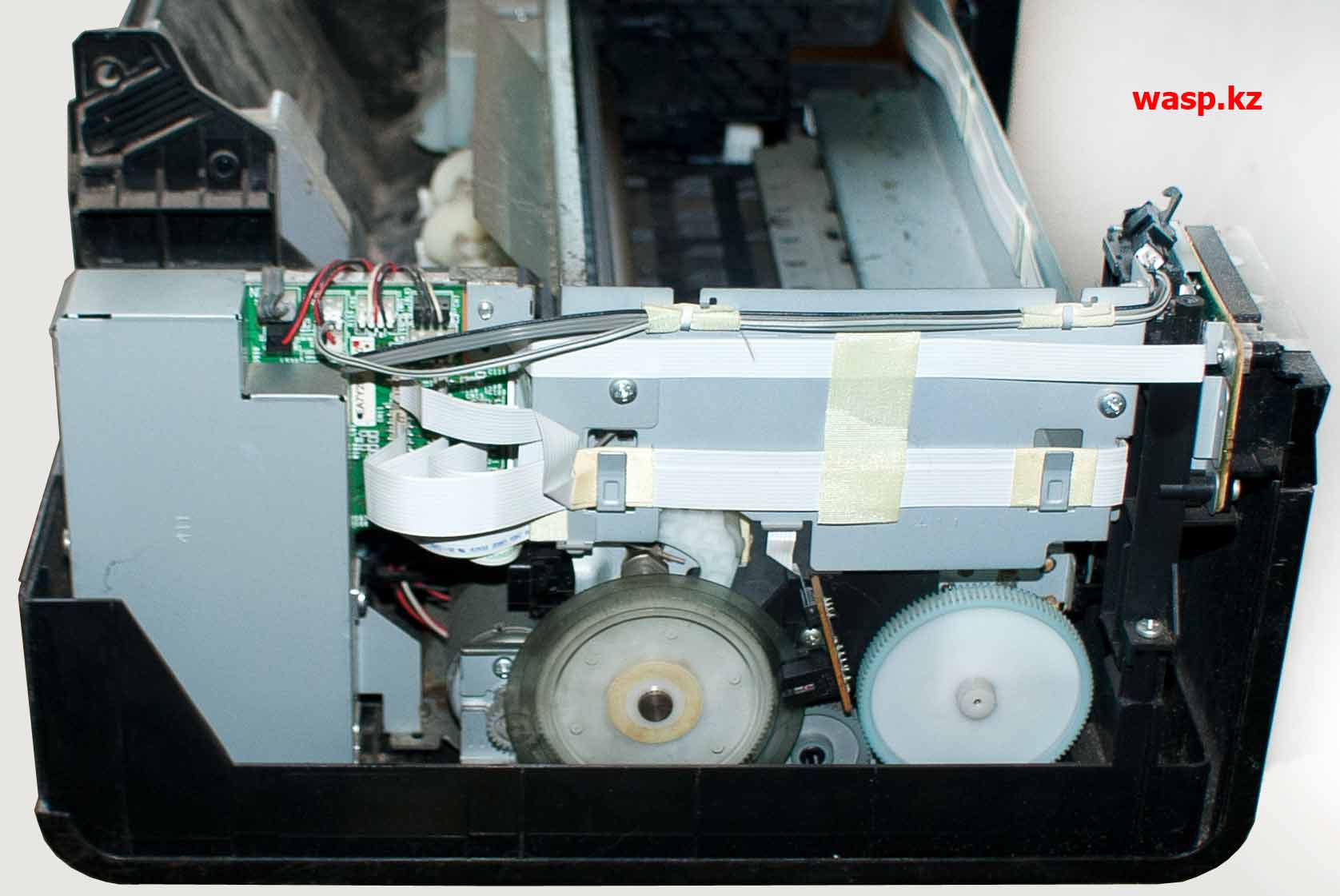

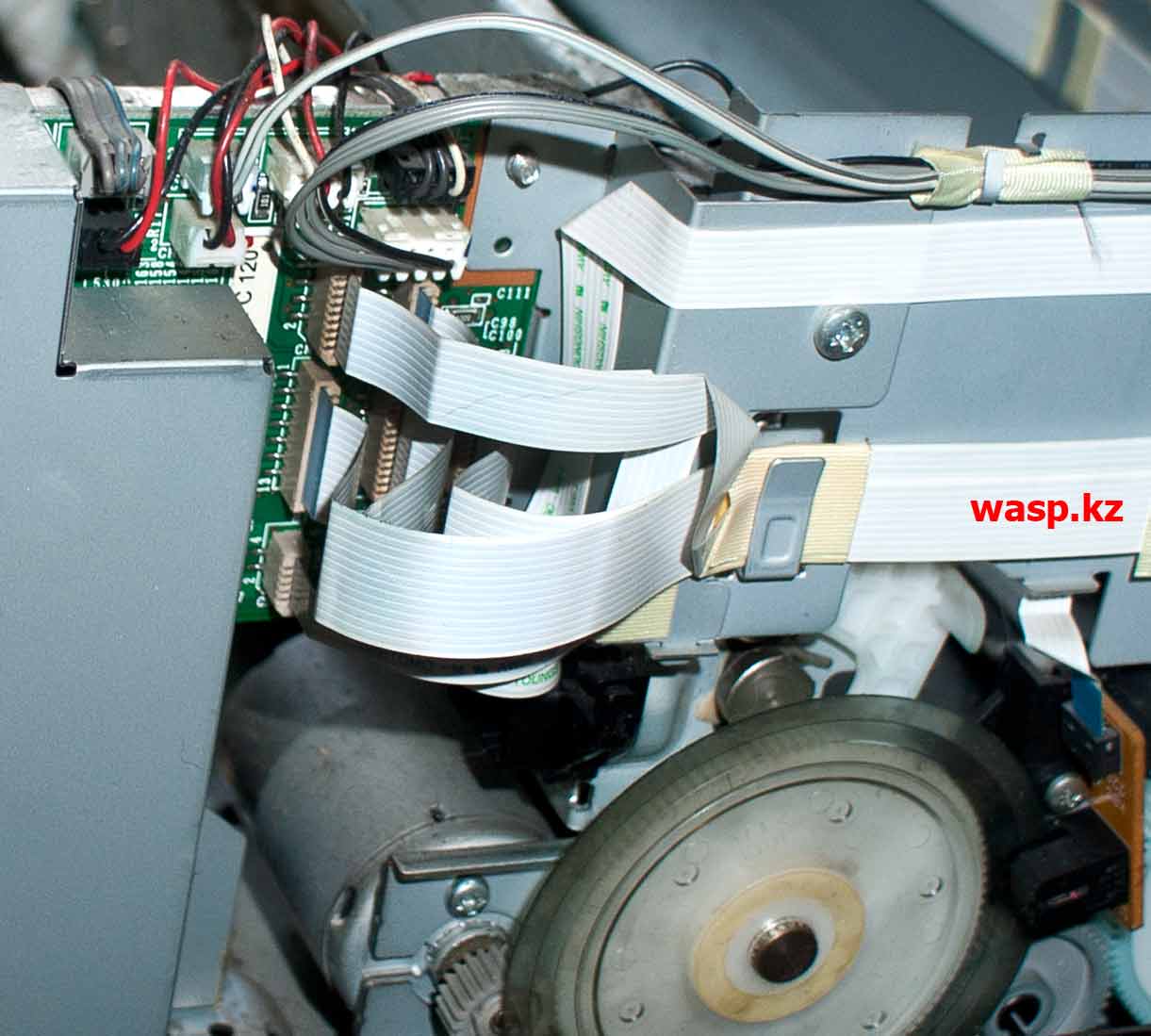

Это левая боковушка принтера - дисковый энкодер, пластмассовые шестерни...

3 - надо убрать узел приема и протяжки бумаги. Снова - несколько винтов, надо снять еще пару пластмассовых элементов... Производитель зачем-то еще прикрутил сюда некоторые провода - так что будьте аккуратны!

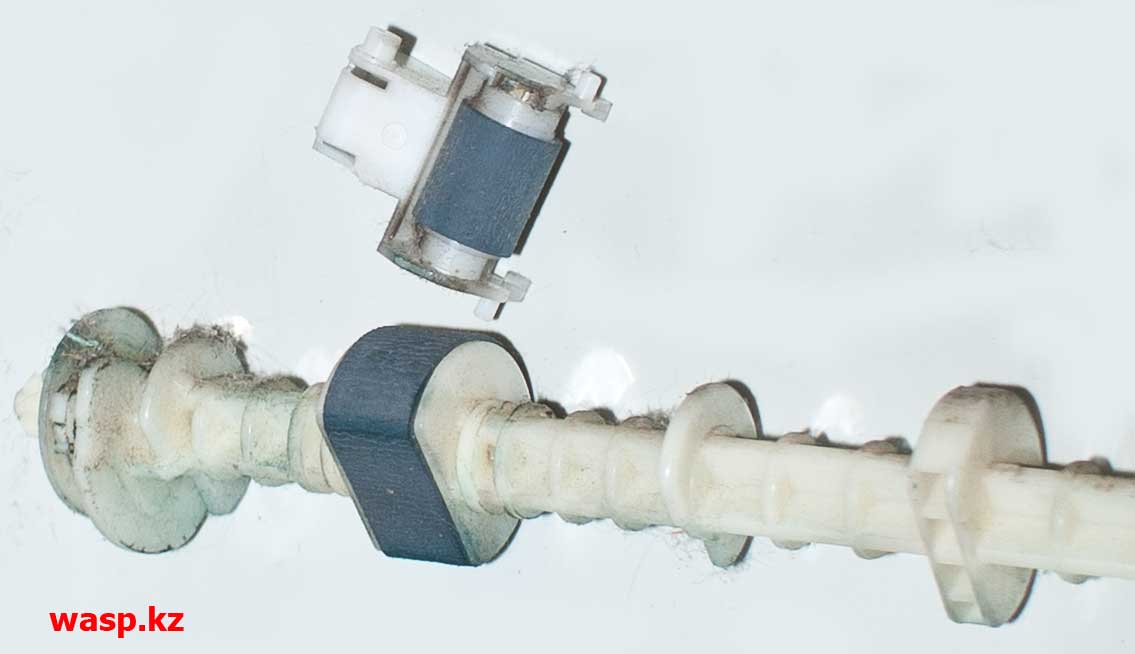

Вот этот узел захватывает и затягивает бумагу. Если бумага не захватывается, значит он загрязнился - его надо спиртом протереть, ну или заменить.

4 - в районе парковки каретки расположен памперс - несколько стопок впитывающего материала, типа фетра, к нему же идет и трубка от помпы. Держится на двух винтах, на дне. Убираем, стараясь не испачкаться.

5 - Блок питания в пластмассовом корпусе-пенале. Два винта-шурупа, их выкручиваем и убираем корпус, еще на кабеле есть ферритовое кольцо, вставленное в пластмассовый кронштейн корпуса.

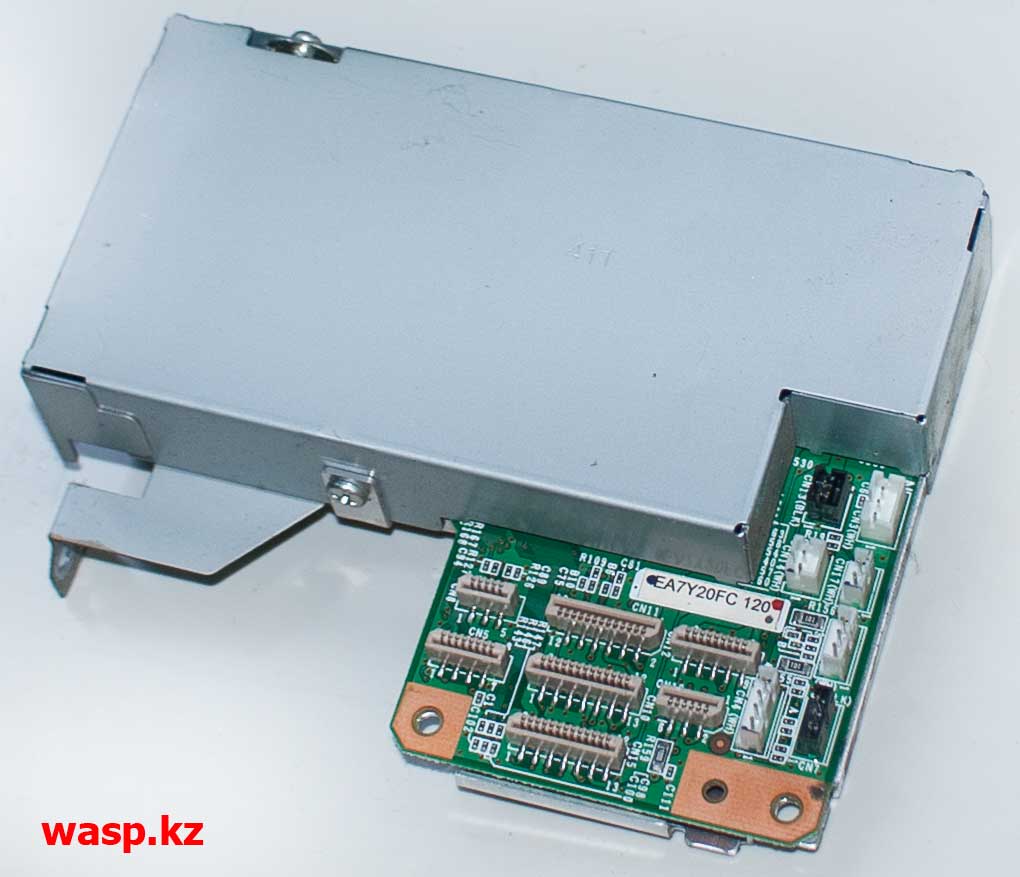

6 - плата электроники - контроллер принтера, она в металлическом экране, также притянута винтами. Фотографируем прежде самым подробным образом, потом отсоединяем все разъемы и шлейфы.

7 - Вот блок электроники, снимаем экраны - одна часть стальная, вторая алюминиевая, она служит еще как радиатор для охлаждения двух транзисторов.

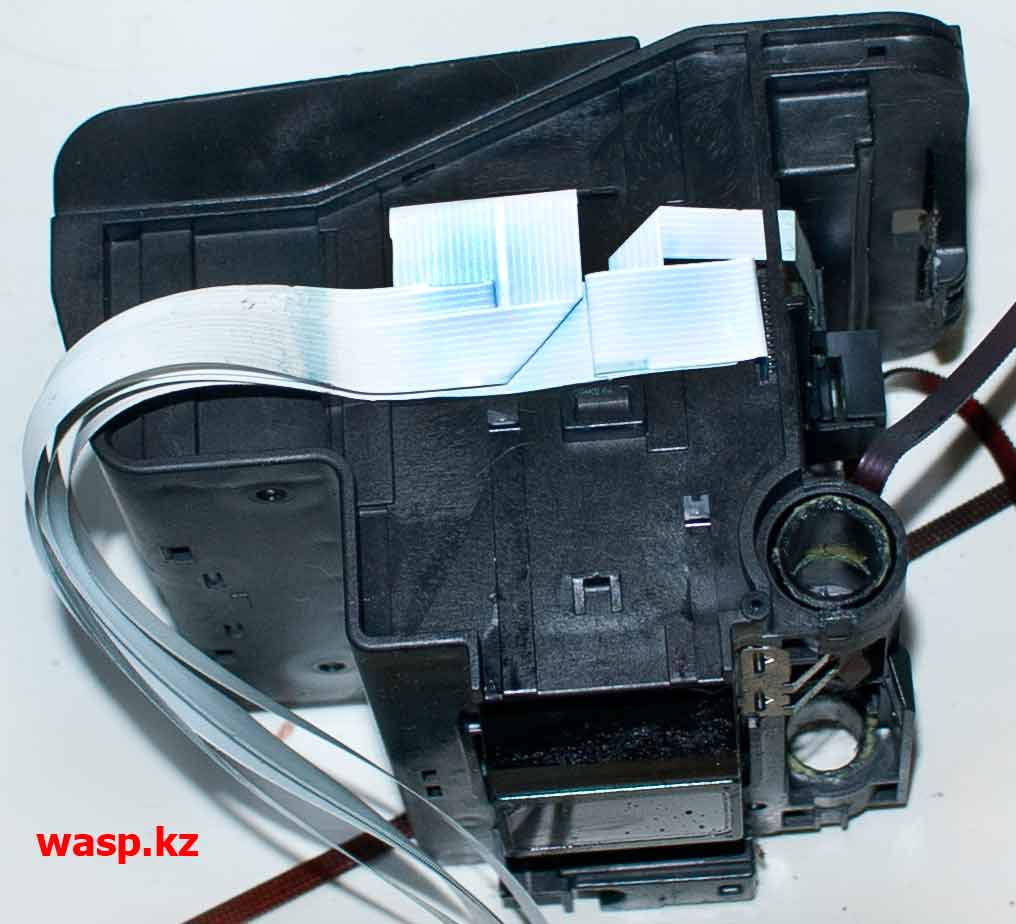

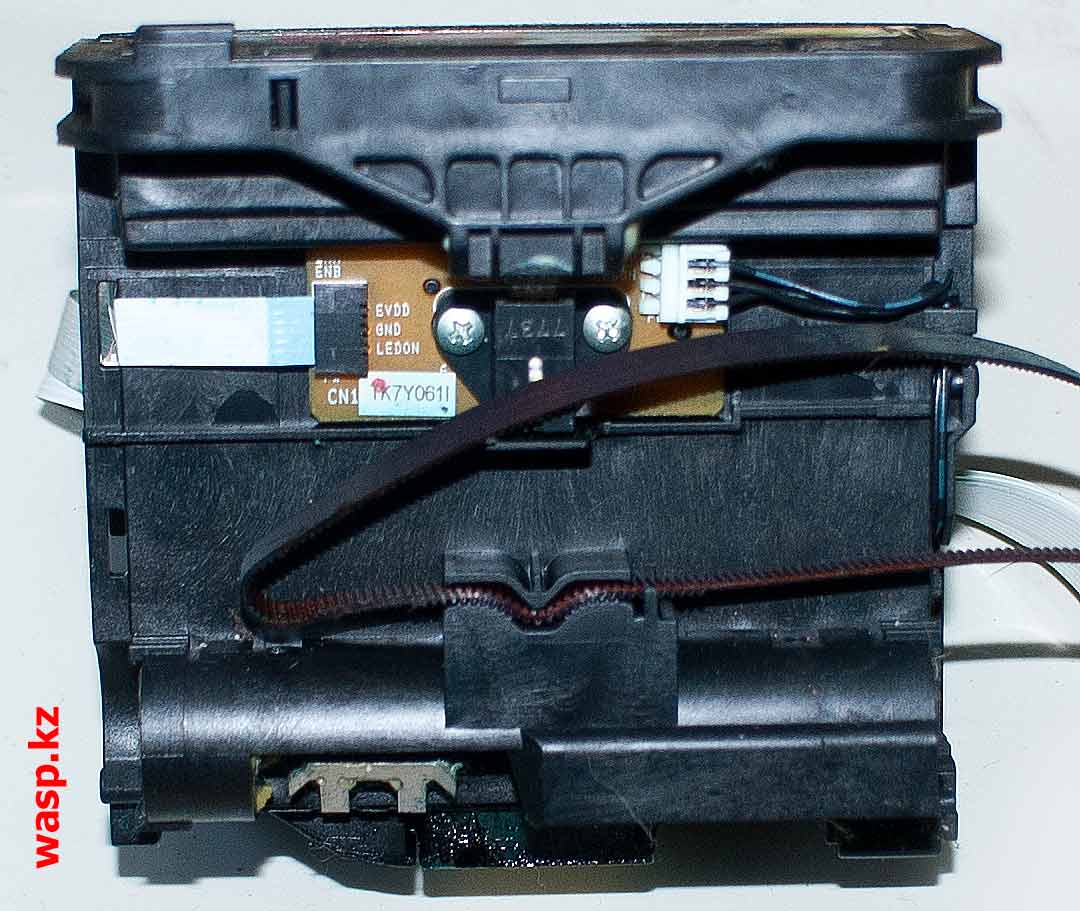

8 - чтобы снять каретку с печатающей головкой придется повозиться... снять прежде энкодерную ленту, снять зубчатый ремень и надо снять направляющую - стальной стержень... А он зафиксирован по бокам на шасси...

9 - но обычно этого не надо делать: сама печатающая головка извлекается из каретки просто и принтер не надо разбирать. Да, в абсолютном большинстве случаев такая полная разборка не нужна, для ремонта или обслуживания, но я разбирал принтер ради этой статьи, она должна быть исчерпывающей и потому разобрал до последнего винтика.

Сперва была идея каждый этап фотографировать, или даже снять видео, но потом отказался от этой затеи. Во-первых, руки быстро измазались остатками чернил и смазки + пыль и грязь, которые накопились за время эксплуатации и хранения. И такими руками хватать фотоаппарат - плохая идея! А мыть руки каждые 3 минуты - тоже глупо. Во-вторых, разборка тривиальная, ничего в ней интересного или сложного нет. Если что-то не снимается, значит где-то остался винт или защелка, или разрезная шайба, пружина... В-третьих, как и сказано в начале, в интернете есть видео разборок подобных принтеров...

Вот помпа принтера Epson Stylus Photo R290, она совмещена с парковочным местом. Задача помпы - поддержка дюз или сопел печатающей головки в чистом состоянии. Она откачивает часть чернил и тем самым промывает эти микроскопические отверстия. Отработка сливается в памперс - стопка впитывающего материала (уже говорил), а также на дне принтера несколько толстых пластин этого же материала - вот тут легко испачкаться!

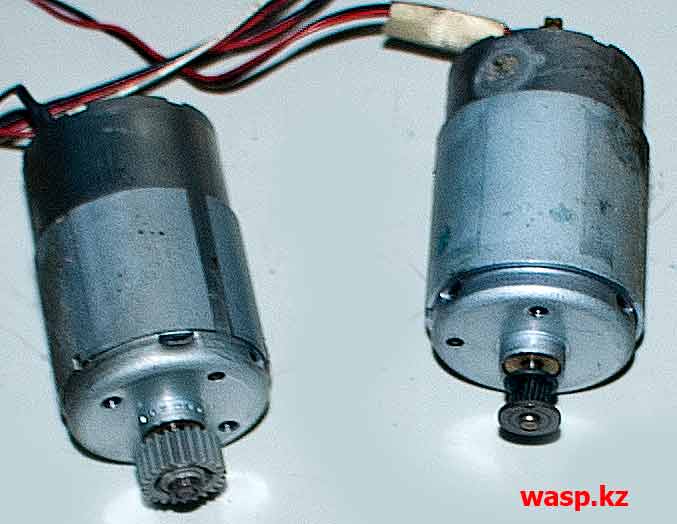

Здесь видим один из двух двигателей, это так называемый CR Motor - модель RS445PD15205BR, его задача двигать каретку с печатающей головкой. Второй электродвигатель, CF Motor - модель RS445PA15200R, его задача протяжка листа бумаги, также именно он и обеспечивает работу помпы, через редуктор шестеренок.

Общая карта или блок-схема принтера Epson Stylus Photo R290 такова:

Шасси - металлическая база, где все монтируется, выполнена из тонкой стали, погнуть её очень легко. Так же здесь расположены многочисленные датчики - оптические и механические. Проложены шлейфы каретки. Все это требует внимательности и аккуратности - как и энкодерная лента и диск, зубчатый ремень.

Плата контроллера

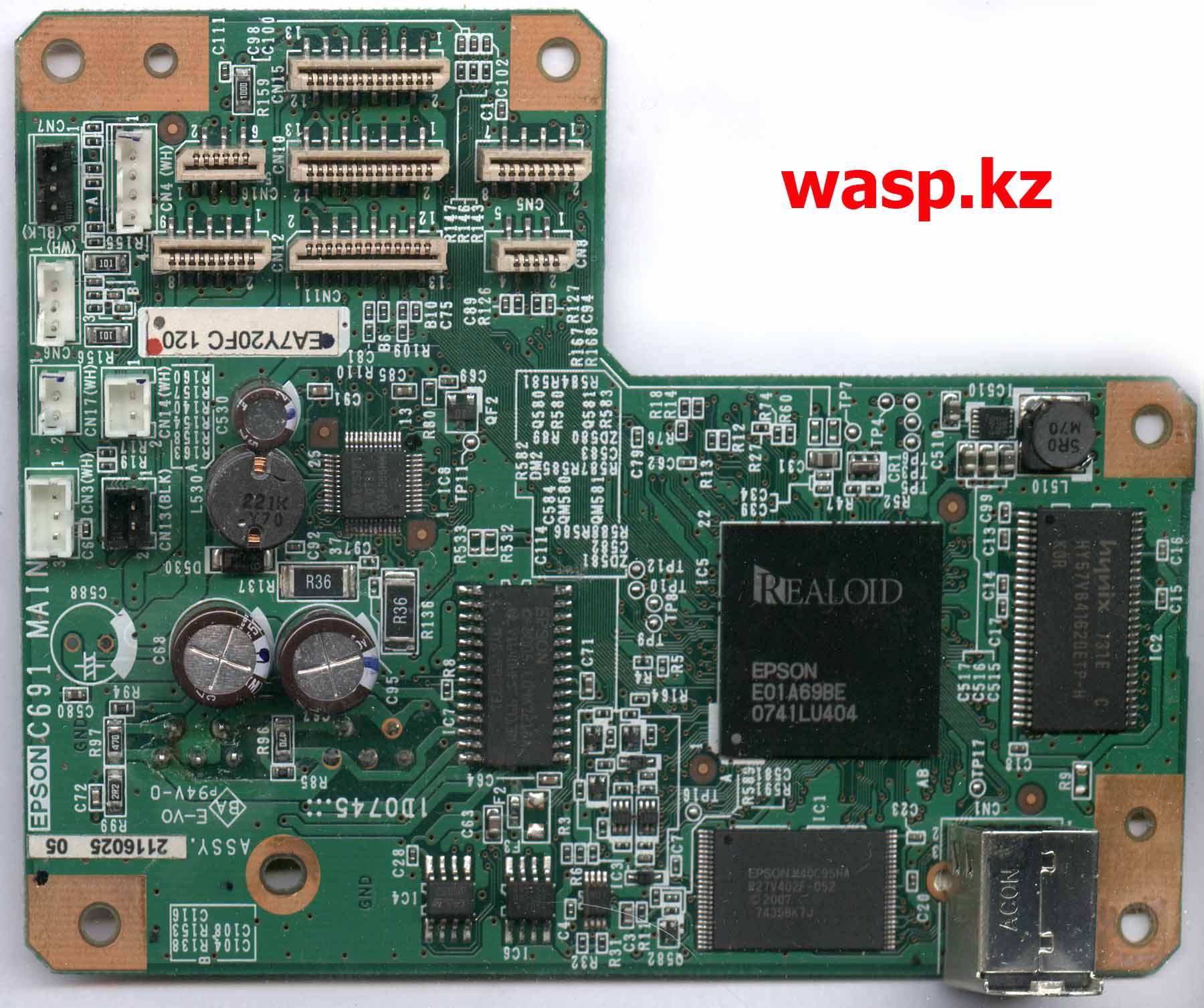

Это системная плата принтера Epson Stylus Photo R290, маркировка C691 MAIN. ASSY.2116025 05. EA7Y20FC 120. На плате такие элементы:

• Realoid EPSON E01A69BE 0741LU104 - контроллер или процессор
• Hynix HY57V641620ETP-H - оперативная память
• EPSON M40C95HA R27V402F-052 - чип флэш-памяти
• EPSON E09A7218A V1640HFS 9913M - чип шифратора
• A6627SJPT - вероятно ШИМ-контроллер
• 196A 0739 00-3
• R01 7K2
• S93C56 BD2VGX 2014
• 25PU5VP 9742X

Привожу полную маркировку микросхем, так как часто их описания или даташитов нет в интернете, и в схеме сервис-мануала они могут называться иначе. А для тех, кто занимается ремонтом, эта информация может быть полезной. Сразу стоит сказать, что приведенные фотографии у меня есть большего размера и разрешения, если они вам нужны - напишите в комментариях к статье и я их выложу.

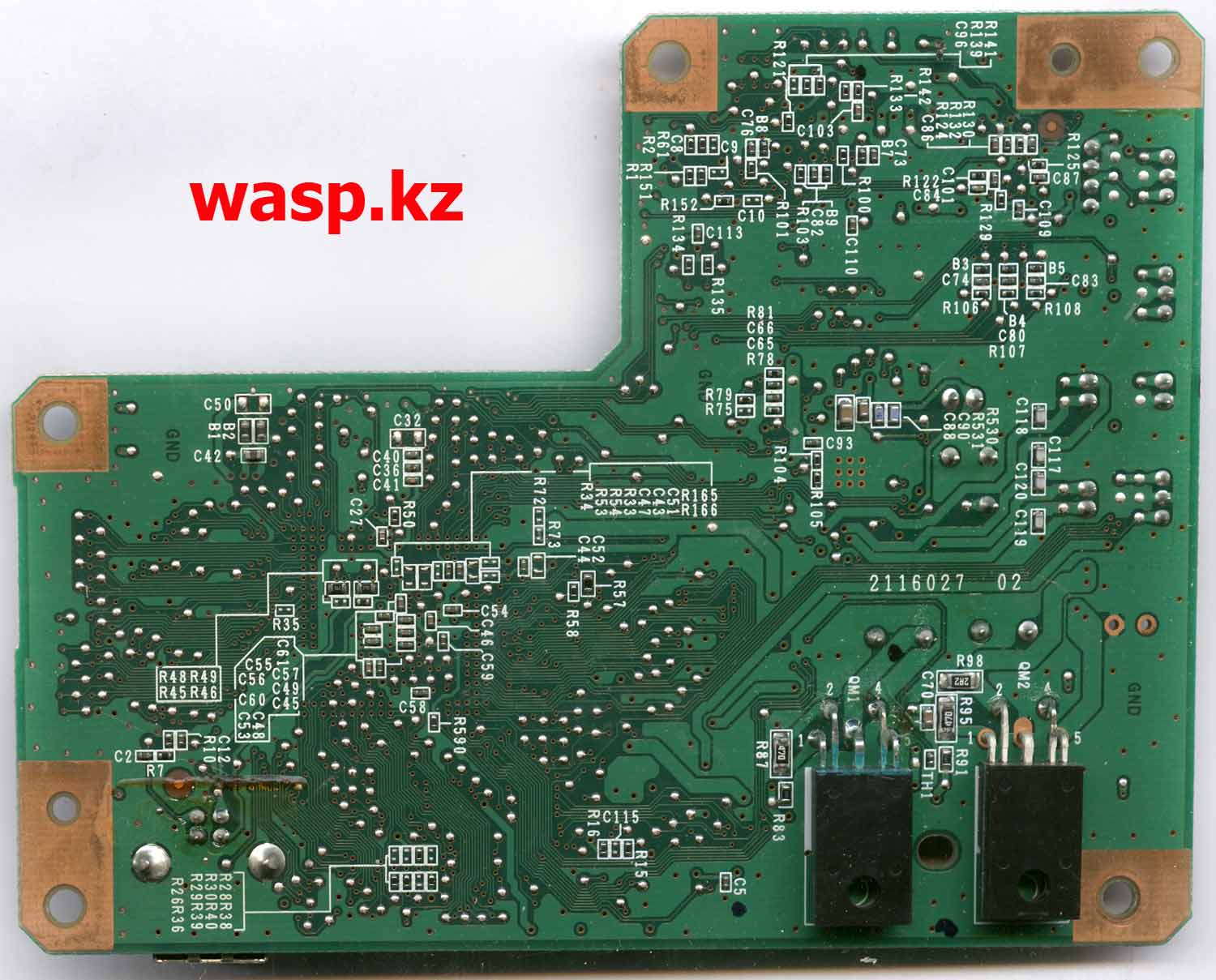

Обратная сторона платы контроллера: здесь сравнительно пусто... дорожки и SMD-элементы. Затем "сладкая парочка" - комплементарная пара транзисторов TT3034 и TT3043, именно они притягиваются к корпусу-экрану, алюминиевой стороне, для охлаждения.

Блок питания

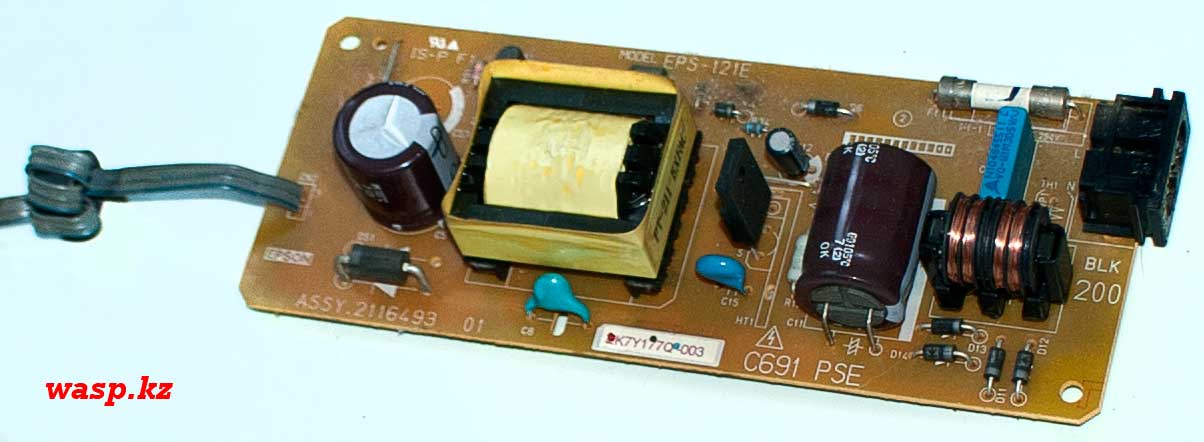

Это стандартный импульсный блок питания, изначально он упакован в пластмассовый пенал. Такие БП используются в нескольких моделях принтеров Эпсон и потому его описание я вывожу в отдельную статью – читайте обзор БП для принтера здесь.

Ну а тут коротко: плата – односторонний текстолит, модель EPS-121E. На выходе три провода: +42V/0.7A, один общий – земля, и один управляющий.

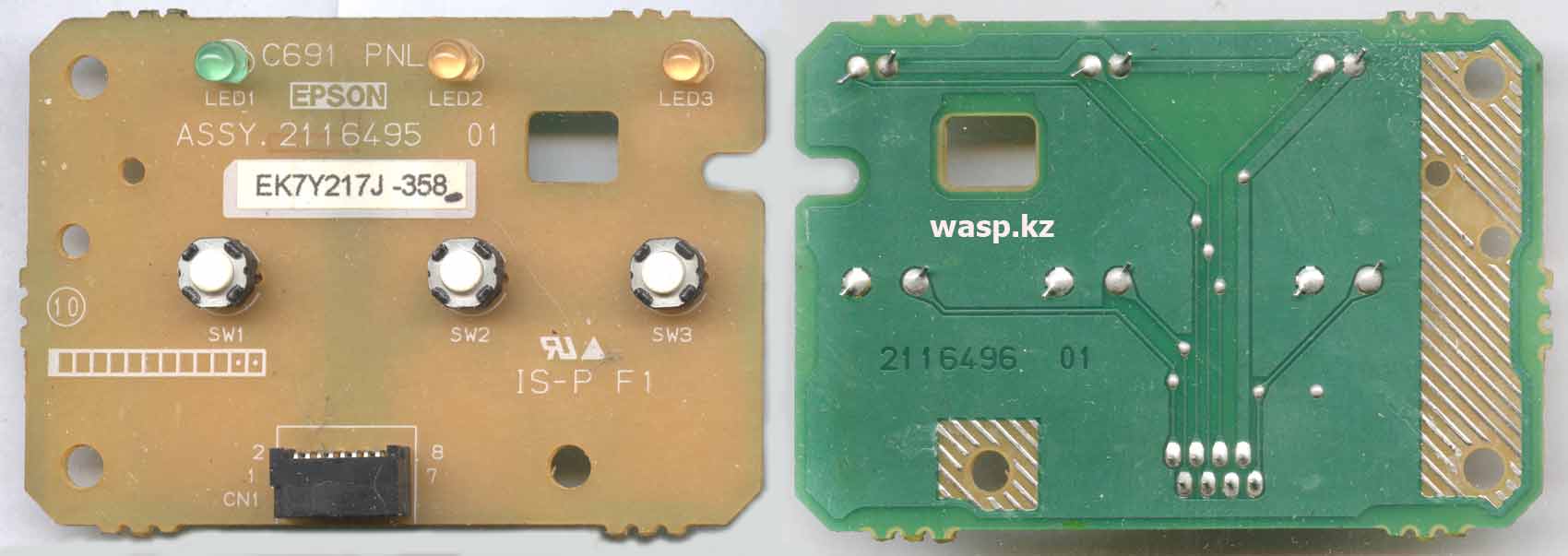

Плата индикации и управления

Она имеет маркировку ASSY.2116495 EK7Y217J-358. Здесь три микрокнопки и три светодиода

Блок картриджей и печатающей головки

Это как бы отдельный блок и он используется во многих разных моделях струйных принтеров Эпсон. Его выкладываю также в отдельную статью. Заодно и обзор картриджей, с полной разборкой и чипами на них.

Статьи по теме:

- Восстановление печатающих головок принтеров EPSON

- Дополнительный материал по очистке засохших печатающих головок Эпсон

Подведем краткие итоги

Фотопринтер Epson Stylus Photo R290 изделие неплохое, но его разборка породила двойственное впечатление: с одной стороны все сделано хорошо, продуманно, удобно. С другой стороны… непонятная экономия, например, крайне тонкий металл на шасси… местами до простых узлов добраться весьма сложно…

Но в целом, это устройство с ограниченным перечнем обслуживания, конечный срок службы подразумевает быструю его утилизацию и покупку нового принтера – основа современной экономики.

Удачи вам!

Михаил Дмитриенко, специально для WASP.kz
