Статьи » Аппаратура бытовая » Вега 25 АС-101, акустическая система, СССР
Вега 25 АС-101, акустическая система, СССР

Акустическая система Вега 25 АС-101, СССР





Вега 25 АС-101 широко распространенная в свое время советская акустика... сегодня мы ее рассмотрим, разберем до винтиков и прикинем - кто есть кто и чего с ним теперь делать?

Вообще, эта акустика выпускалась с 1980 года на Бердском ПО "Вега", тогда они назывались 15 АС-109. В 1989 году вышел новый ГОСТ 23262-88, и эту АС переименовали в 25 АС-101, конструктивно ничего не изменив.

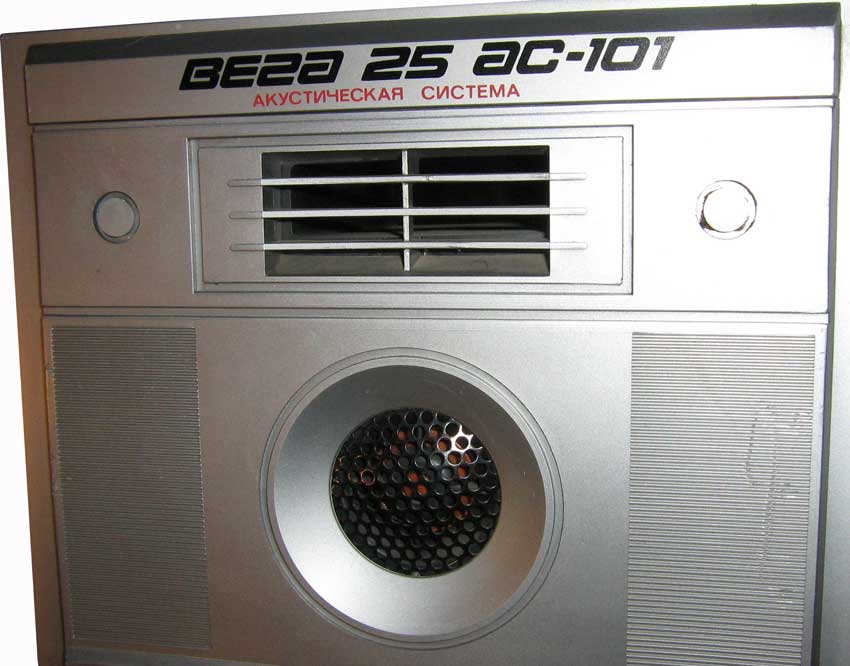

Акустическая система Вега 25 АС-101, СССР

Щелкните по рисунку, чтобы увеличить!



Это, так называемая "полочная" бытовая акустическая система, которой комплектовались различные проигрыватели, магнитофоны и музыкальные центры. Довольно таки компактные и увесистые колонки серебристого цвета. Отсутствие ножек наталкивает на мысль, что их предполагается вешать на стену, там для этого и есть два навеса. Там же, на задней стенке этикетка с названием, ГОСТом, паспортным номером, с указанием номинального сопротивления, с указанием предельной долговременной мощности, годом выпуска (не заполнено) и ценой - 75 руб.



шильдик Вега 25 АС-101, СССР

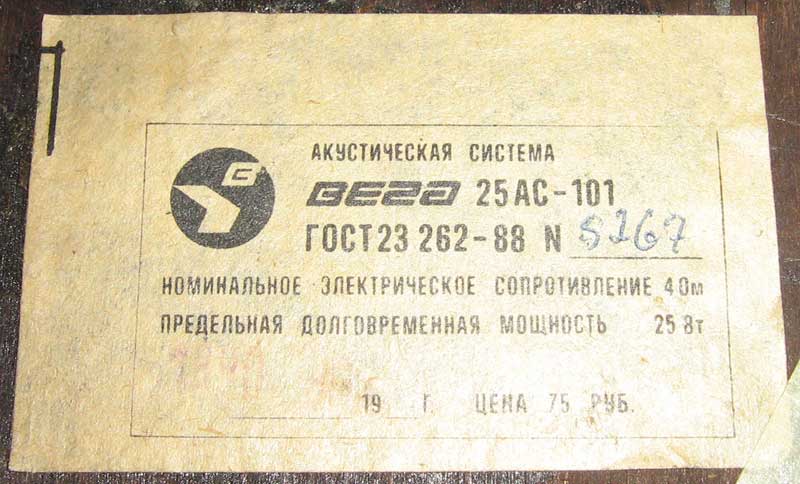

Этикетка на колонки Вега 25 АС-101



Акустическая система Вега 15 АС-109, СССР

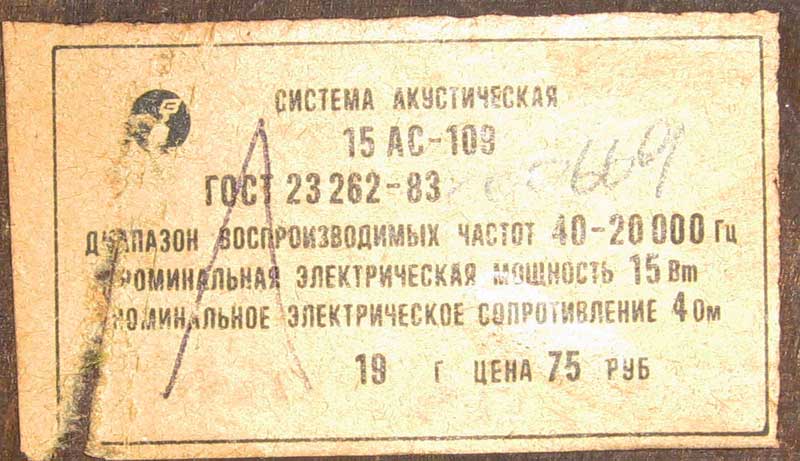

Этикетка на колонки Вега 15 АС-109



Вега 25 АС-101 (как и 15 АС-109) состоят из: 1) герметичного неразборного корпуса; 2) динамической головки НЧ - типа мидбаса: 3) ВЧ динамической головки; 4) фильтра; 5) фазоинвертора; 6) лицевой панели; 7) соединительного провода.



Рекомендуемая мощность 25 Вт, максимальная - 50 Вт.

Рекомендуемая мощность высококачественного бытового усилителя не более 20...25 Вт.

Диапазон воспроизводимых частот - 50-20000 Гц

Неравномерность АЧХ, на нижней частоте - 8 дБ

Уровень чувствительности - 84 дБ (Па/Вт)

Неравномерность АЧХ звукового давления - ±4 дБ, в диапазоне 100..8000 Гц

Гармонические искажения АС, в диапазоне частот - 250-1000 Гц - 2%, 1000-2000 Гц - 1,5%, 2000...6300 Гц - 1%

Номинальное электрическое сопротивление - 4 Ом

Минимальное значение полного электрического сопротивления - 3,2 Ом

Вид низкочастотного оформления - фазоинвертор

Частота настройки фазоинвертора – 45 Гц

Частота разделения фильтром – 5000 Гц

Внутренний объем АС – 8,5 л

Габариты - 360х220х190 мм

Масса - 6,8 кг

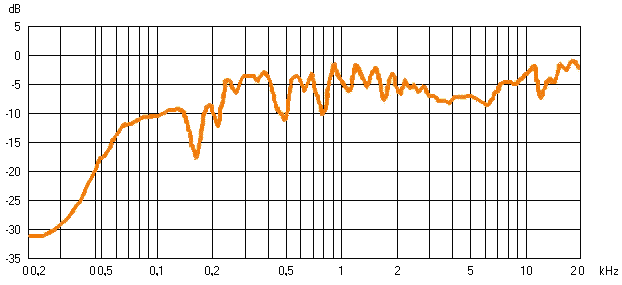

Характеристики АЧХ



график АЧХ 25АС-101





Вега 25 АС-101 как разобрать улучшение Вега 25 АС-101

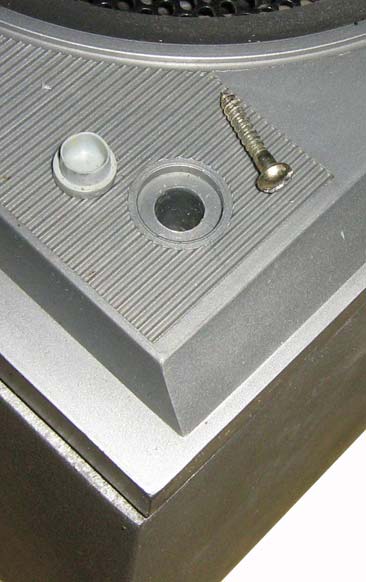

Откручиваем шурупы, которые держат переднюю панель АС



Акустическая система Вега 25 АС-101 модернизация

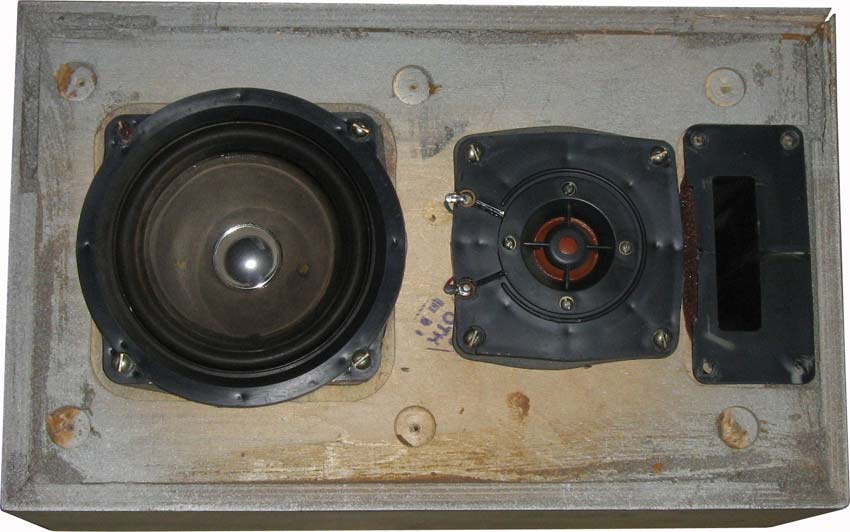

АС без передней панели



облицовка колонок Вега 25 АС-101 дизайн акустики

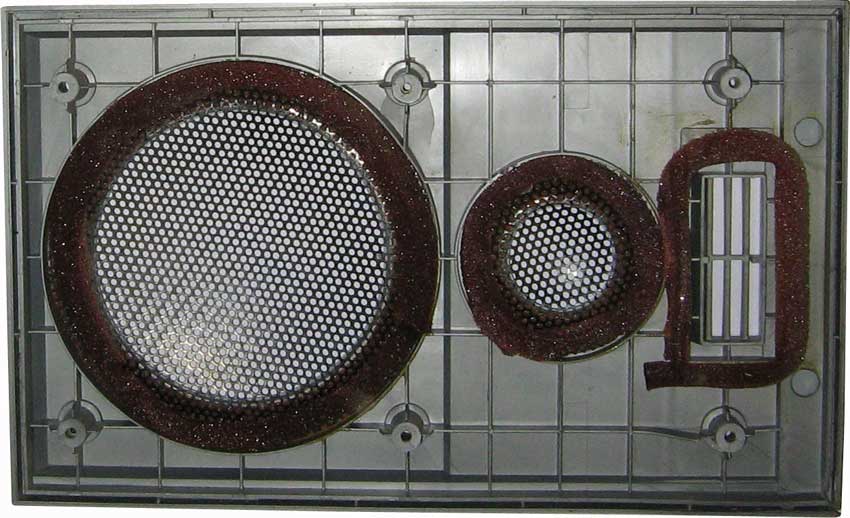

Внутренняя сторона снятой передней панели



Итак, данные моих замеров: Корпус собран из листов 9-слойной фанеры толщиной 12 мм. Высота колонок - 360 мм, ширина - 220 мм, глубина 165 мм (190 с передней декоративной решеткой). Корпус не разборный - склеен намертво. Никаких распорок или ребер жесткости, либо прочих элементов для прочности и жесткости корпуса нет. На передней панели три отверстия: прямоугольное под фазоинвертор 35х80 мм; круглое отверстие диаметром 90 мм под высокочастотный динамик; еще одно круглое под НЧ/СЧ динамик диаметром 115 мм. Передняя и задняя стенки чуть утоплены внутрь на 1,5-2 мм. Посадочные места под динамики и ФИ утоплены - профрезированы на глубину ~5 мм.

Передняя панель пластмассовая, разной толщины (но не менее 2 мм), имеет три отверстия под динамики (закрыты металлической сеткой) и одно под фазоинвертор с декоративным "рассекателем". Крепится к корпусу колонок с помощью шести шурупов, шляпки которых прикрытых декоративными колпачками. В местах соприкосновения с динамиками и ФИ имеются поролоновые прокладки.



В АС Вега 25 АС-101 использованы следующие динамические головки: низкочастотный 25ГДН-3-4 на 4 Ом (диапазон 50-5000 Гц); высокочастотный 16-омный 10ГДВ-2-16 (диапазон 5000-25000 Гц). Оба динамика имеют неэкранированные магниты. Описания динамиков смотрите по ссылками.

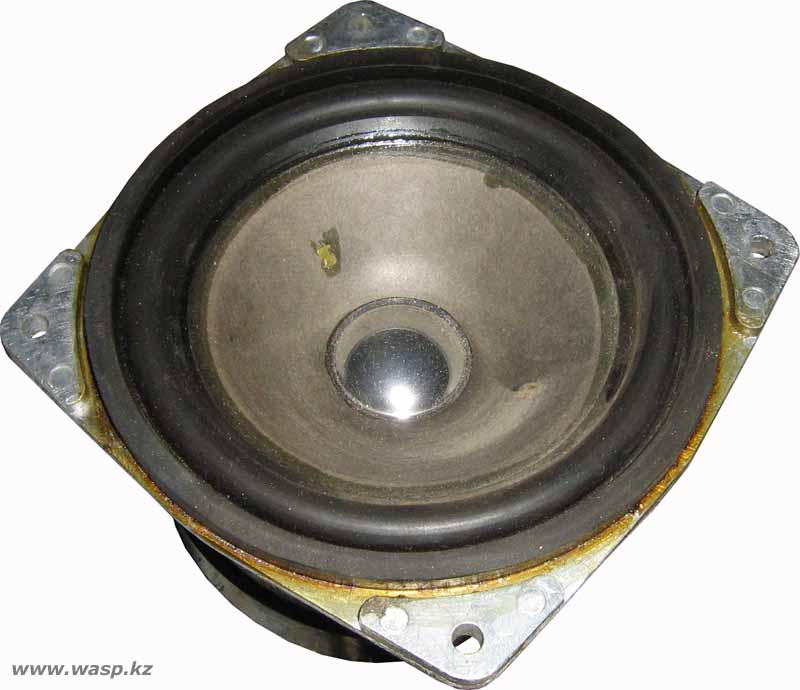

динамик 25 ГДН-3-4

Динамическая головка 25ГДН-3-4



динамик 10 ГДВ-2-16

Динамическая головка 10ГДВ-2-16



фазоинвертор Вега 25 АС-101



фазоинвертор Вега 15 АС-109 размеры

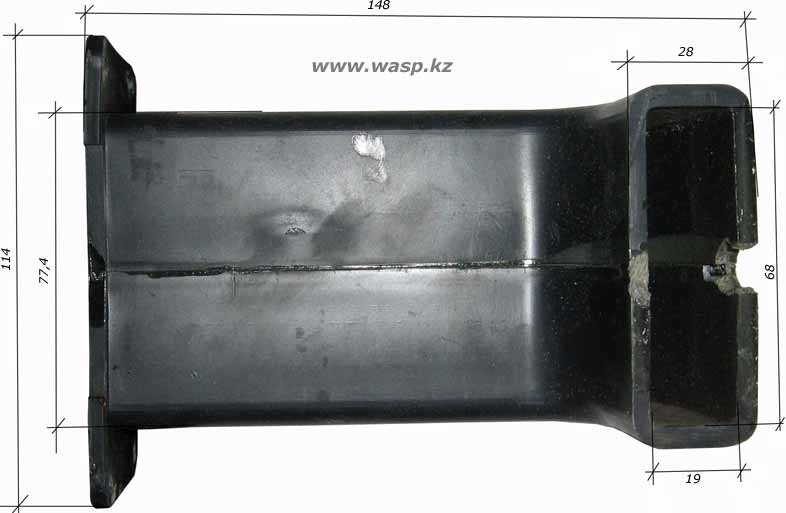

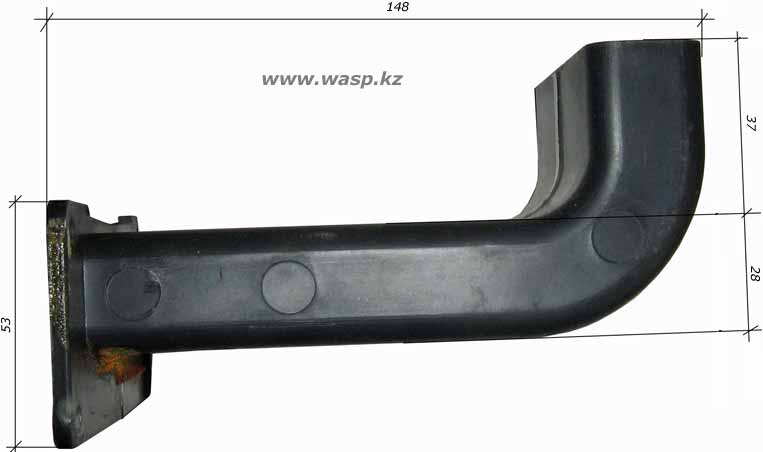

Фазоинвертор используемый в 15 АС-109 и 25 АС-101, размеры

На нижнем снимке, на торце ФИ вырез - это прежний глупый владелец орудовал дрелью,

сверлил заднюю стену колонок, чтобы повесить их на стену, заодно и продырявил ФИ



Фазоинвертор "Г" образной формы, пластмассовый, склеенный из двух половинок. Размеры: длина 148 мм, размер отверстия 19х68 мм - в начале и в конце одинаковы. Толщина пластмассы 4-5 мм (разная в разных местах).

Каждый динамик и ФИ крепятся к корпусу четырьмя шурупами каждый. У динамиков присутствует резиновая прокладка 2 мм толщиной. Фазоинвертор имеет прокладку из тонкого поролона.



фильтр колонок Вега 25 АС-101 кроссовер

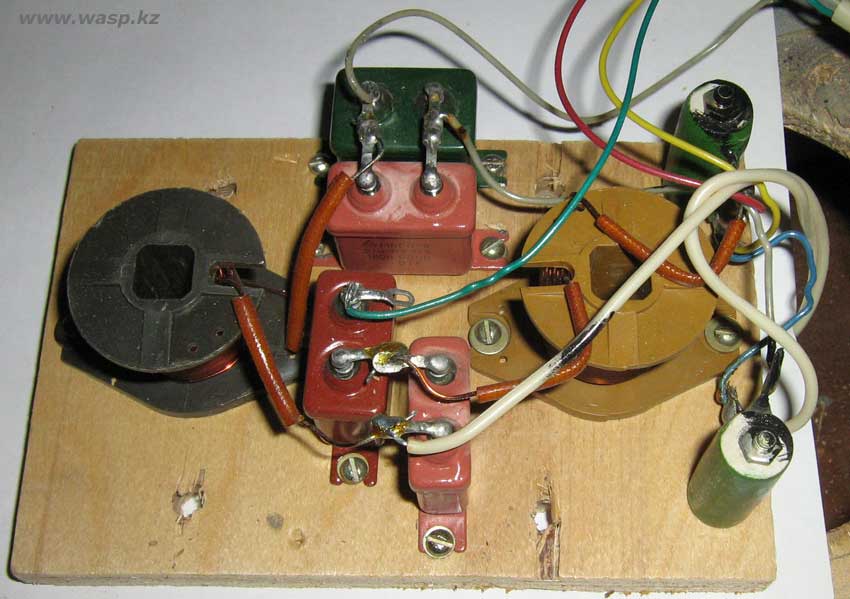

Стандартный фильтр (кроссовер) в акустике Вега 25 АС-101



Разделительный фильтр сделан конкретно, на прямоугольном куске из той же 12 мм фанеры. Две катушки намотаны толстым медным проводом, конденсаторы использованы старые и качественные (кого эстетическая составляющая отвращает от них, пусть покупает какой-нибудь красивенький китай).

Использованы конденсаторы МБГО-2 2 мкФ, 1 мкФ, 4 мкФ. А также два больших керамических резистора 1ПЭВ - схему на фильтра можно посмотреть в Руководстве по эксплуатации.

А если у вас ее нет, то прочтите на нашем сайте - Руководство пользователя на акустические системы Вега 15 АС-109 (то же самое, что Вега 25 АС-101)



Вега 15 АС-109 переделка

Панель АС Вега 15 АС-109



Вега 25 АС-101 сборка корпуса колонок

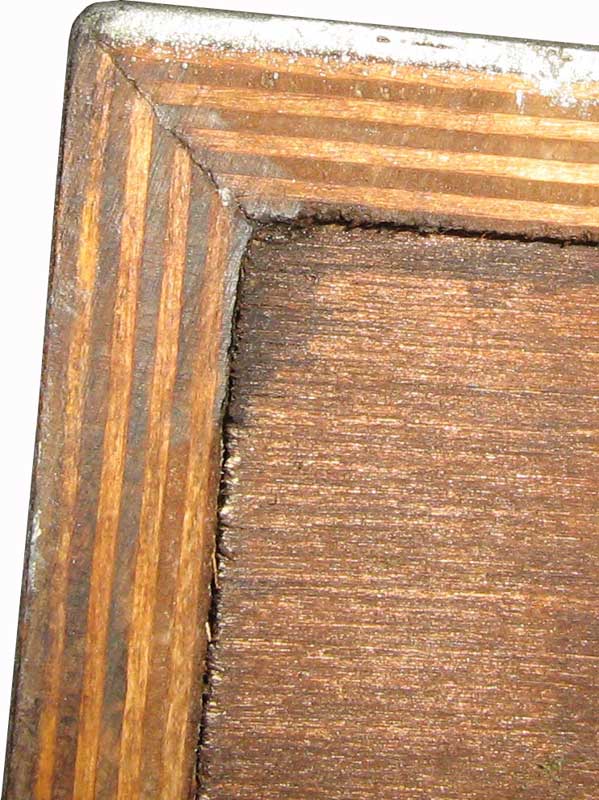

Так сделаны угловые стыки корпуса в 25 АС-101



Вега 15 АС-109 конструкция корпуса акустики

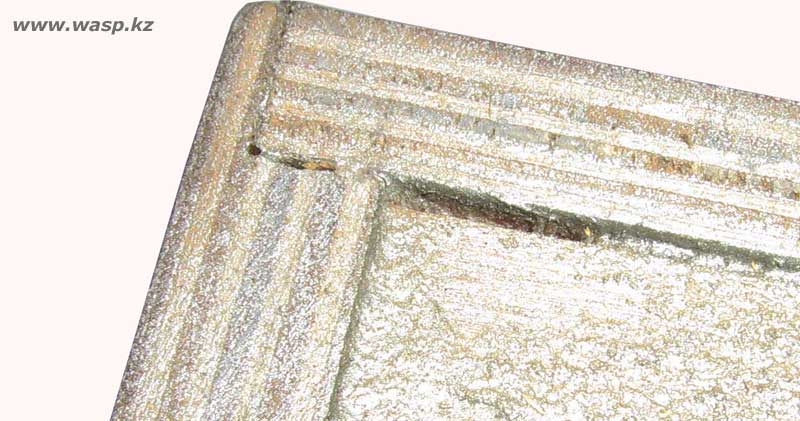

А так они же сделаны на 15 АС-109



Вега 25 АС-101 подвес Вега 15 АС-109 петля для навеса на стену

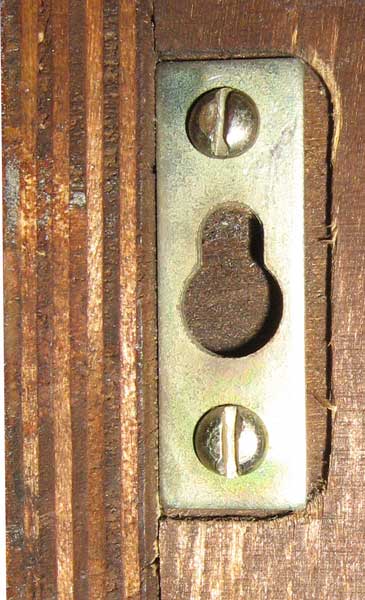

Петли на задней стороне АС для навеса на стену:

Слева - 25 АС-101, навес сорван

Справа - 15 АС-109



Вега 25 АС-101 поддельный кроссовер

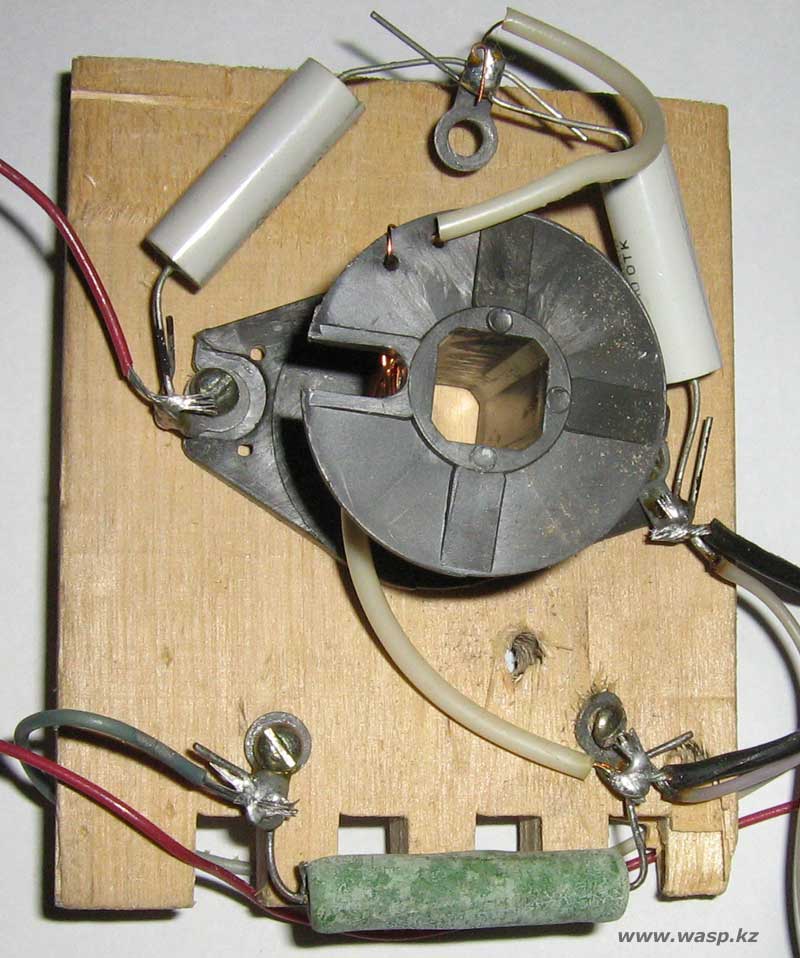

Разделительный фильтр в 15 АС-109, самопальный, взамен заводского (качество никакое)



Как было уже сказано, акустическая система Вега 15 АС-109 практически ничем не отличалась от 25 АС-101, только надписью, этикеткой и еще стыками углов корпуса. Фильтр, который приведен на фото выше, был в одной колонке Вега 15 АС-109 - но это, скорее всего, уже плод чьей-то самодеятельности...

По сей день акустические системы 15 АС-109 и 25 АС-101, если они сохранились в хорошем состоянии, весьма привлекательны. По качеству они соответствуют довольно таки дорогим (относительно дорогим) забугорным бытовым системам, благодаря хорошей головке 25ГДН-3-4, хорошему корпусу и нормально рассчитанным фильтру и фазоинвертору.

Даже небольшая модернизация этих АС позволит получить достойный звук с минимальными затратами - покупка равноценного китайского изделия обойдется в разы дороже и не факт, что эта равноценность будет реальным качеством. Об вариантах модернизации/доработки веговской акустики написано в интернете немало... В большинстве своем все сводится к демпфированию изнутри корпуса АС материалами типа синтепона, ватина или войлока. Добавление ваты, для обманчивого увеличения литража корпуса. Проклеивание стыков и установка распорок, ребер жесткости. Замена проводов внутри АС на более толстые, я молчу насчет "кабелей из безкислородной меди" - эффективность которых весьма сомнительна. Так же можно поставить на заднюю стенку клеммный разъем, хотя бы и китайский, дешевый. Замена фильтра нецелесообразна - правильный рассчет далеко не по плечу каждому. Так же не стоит менять в фильтре старые советские конденсаторы на новые: качественные конденсаторы стоят ой как дорого, а советские ничуть не хуже их. К тому же конденсаторы типа МБГО герметичны и в них попросту не существует эффекта "подсыхания" электролитов.

Динамики имеют свойство портиться от времени - это касается подвесов, которые делаются из резины (резина твердеет от времени, температуры и воздействия солнечного света), еще их делают из всякого поролоноподобного материала, который из-за времени рассыпается... диффузоры выгорают от света, подводящие провода перетираются... Резиновые подвесы обычно натирают касторовым маслом в несколько заходов и они частично восстанавливают свои характеристики. Прогнивший поролоновый подвес только менять на новый - они имеются в продаже. Те колонки 25 АС-101, что сейчас я рассматриваю, имеют возраст более 20 лет, и обращались с ними далеко не нежно... но динамические головки в прекрасном состоянии и резиновый подвес ничуть не утратил своих характеристик - стояли не на солнечном месте, не было испытаний жарой.

Подводящие провода так же меняются без проблем, путем либо укорачивания, либо заменой на просто изолированный и скрученный свободной спиралью провод.

Выцветшие диффузоры можно покрасить обычной тушью, либо покрыть акриловым лаком.

Замена заводской пластмассовой мордашки на всякие тканевые панели - дело вкуса, мне лично и заводское оформление нравится.



Еще фотографии акустической системы Вега 25 АС-101



Вега 25 АС-101 как устроен корпус акустической системы

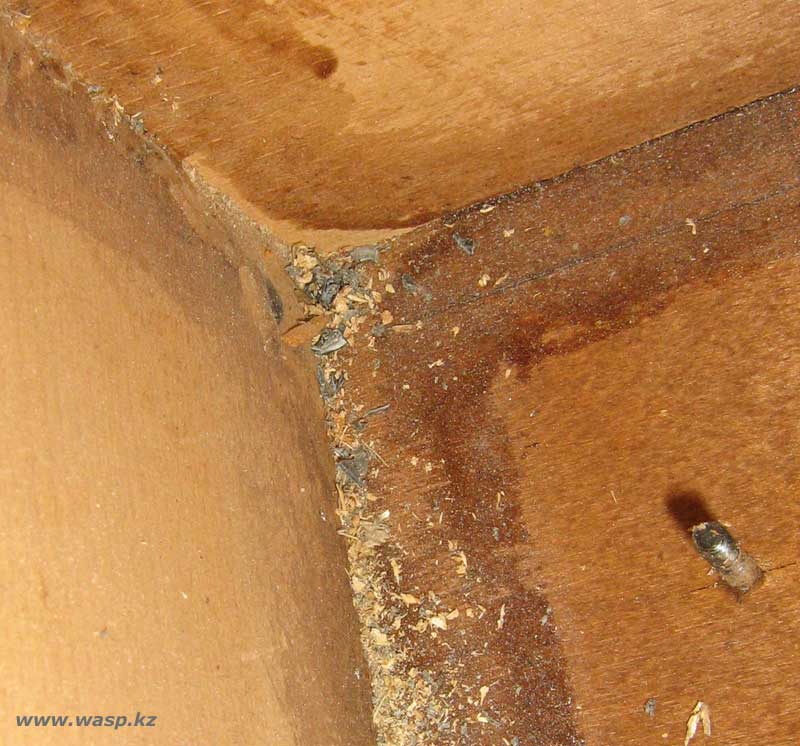

Стыки корпуса АС Вега изнутри - проклеено хорошо, но нет распорок и ребер жесткости

Торчащие болты - это для монтажа фильтра



шнур в акустике кабель

Соединительный провод - просто дырка с пропущенным проводом, с каплей клея...



кольцо на НЧ динамике

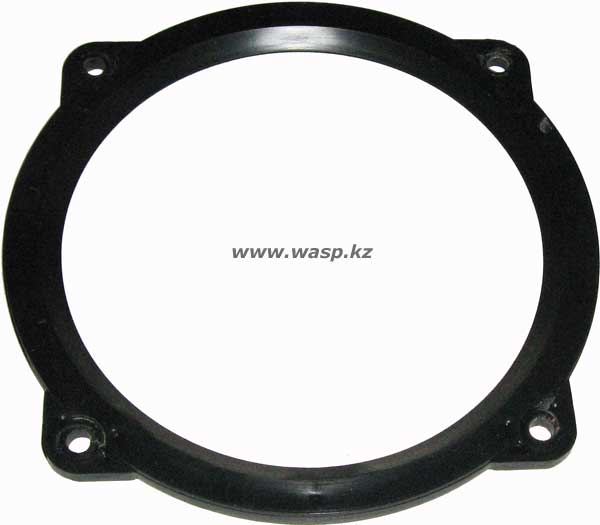

Такое кольцо прижимает НЧ-динамик сверху, зачем оно?..



Вега 25 АС-101 сетка на мидбасе

Мне нравится такое внешнее оформление НЧ на АС Вега



Вега 25 АС-101 оформление ВЧ и фазоинвертора

Решетка на ВЧ головке и решетка на ФИ - говорят, что для последнего она вносит искажения в звук



Во второй части статьи - чертежи акустической системы 25 АС-101 (15 АС-109) - ну так, скорее просто наброски...







Михаил Дмитриенко, Алма-Ата, 2012 г.
