Динамик "нонейм №2" - 8 Ом, 3 Вт

Динамик нонейм - 8 Ом, 3 Вт



Этот очередной неизвестный динамик неизвестного китайского производителя был выдернут из LCD-телевизора Samsung MS-9151, тоже, кстати сказать сомнительного происхождения... Данных на эту динамическую головку нет. Производитель неизвестен. Так что ограничимся просто описанием.

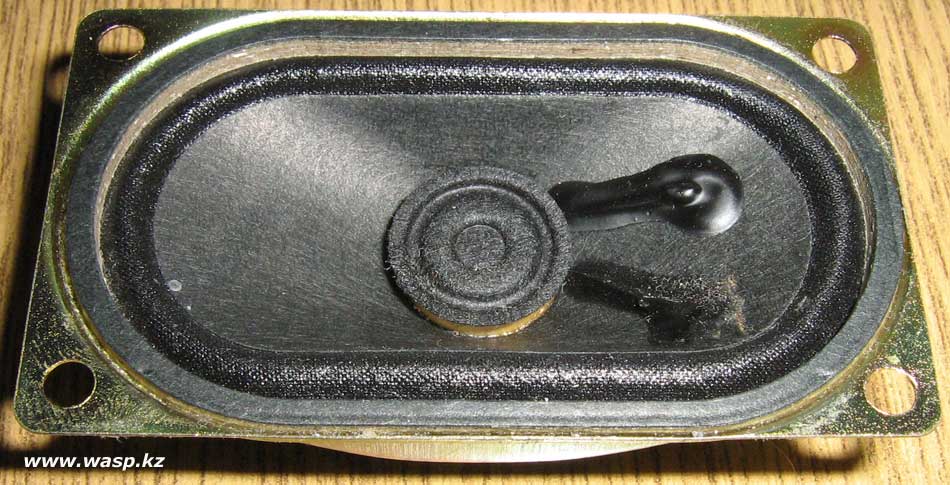

китайский динамик в телевизоре

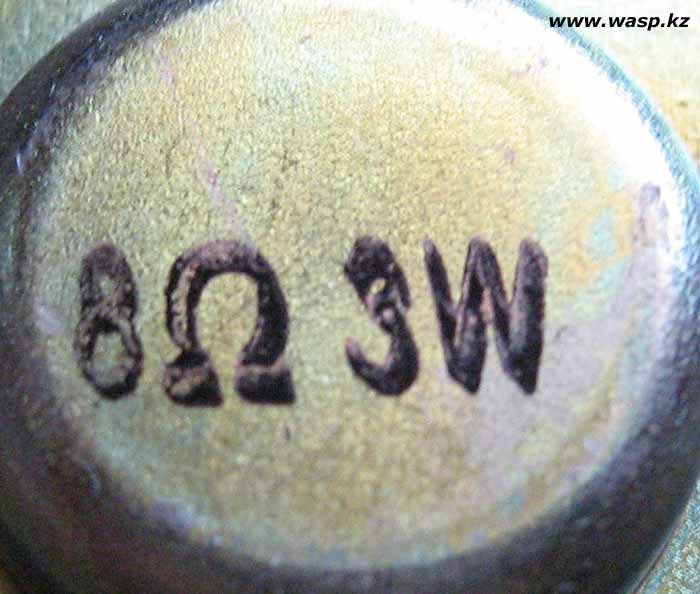

маркировка китайских динамиков



Головка громкоговорителя электродинамического типа, овальная, с экранированной магнитной цепью. Корзина диффузородержателя изготовлена из стали толщиной 0,5 мм методом штамповки. Четыре отверстия для монтажа. Диффузор бумажный, конический. Пылезащитный колпачок вклеен в звуковую катушку, одновременно играет роль высокочастотного конуса, изготовлен из той же бумажной массы, что и диффузор. Подвес выпуклой формы, изготовлен из ткани с пропиткой, очень мягкий, приклеен с внутренней стороны диффузора. Подводящие провода тонкие, медные, плетенные. Контактная площадка имеет маркировку "+" и "-", сами контакты луженные, под пайку. Магнит маленький. На торце магнитного экрана нанесена маркировка - 8Ω 3W. Центрирующая шайба обычная, гофрированная, из ткани с пропиткой.



8 ом

3 Вт

Диффузор 34 х 64 мм (овал)

Колпачок 15 мм

Размер внешней части корзины 71 х 41 мм (прямоугольник с закругленными углами)

Полная высота (глубина) 21 мм

Магнит - диаметр 18 мм с экраном, высота 5,5 мм с экраном

Ширина подвеса 3,5 мм (активная зона)

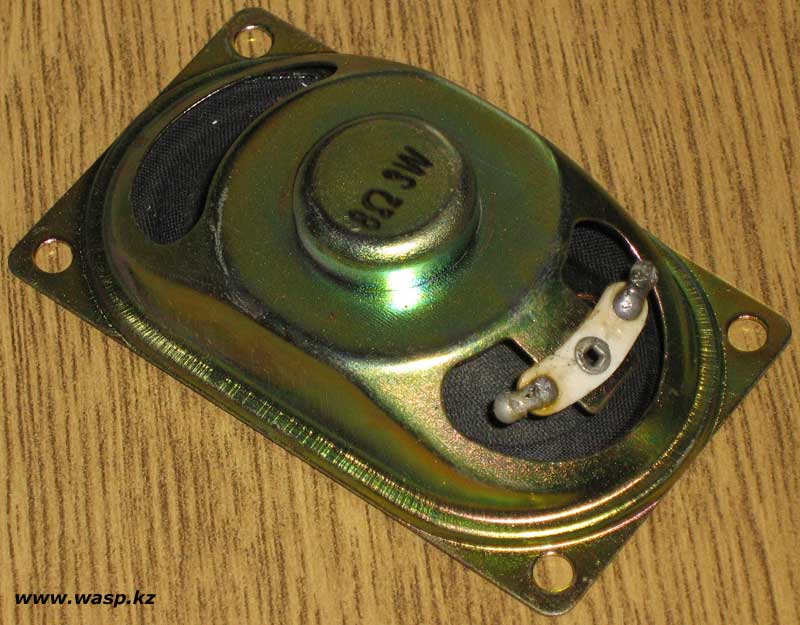

в телевизоре динамик китайского производства



В корпусе LCD-телевизора, где используются эти динамические головки, под них отведены специальные закрытые отделения, которые насколько можно создают акустическое оформление типа "закрытый ящик"...

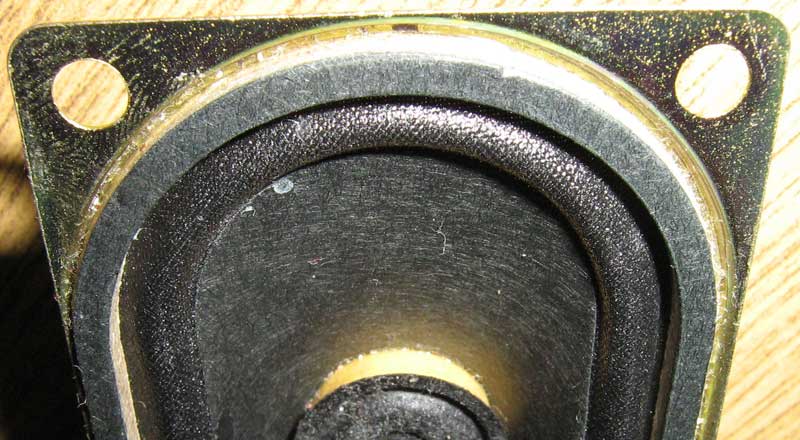

неизвестные динамики из китая

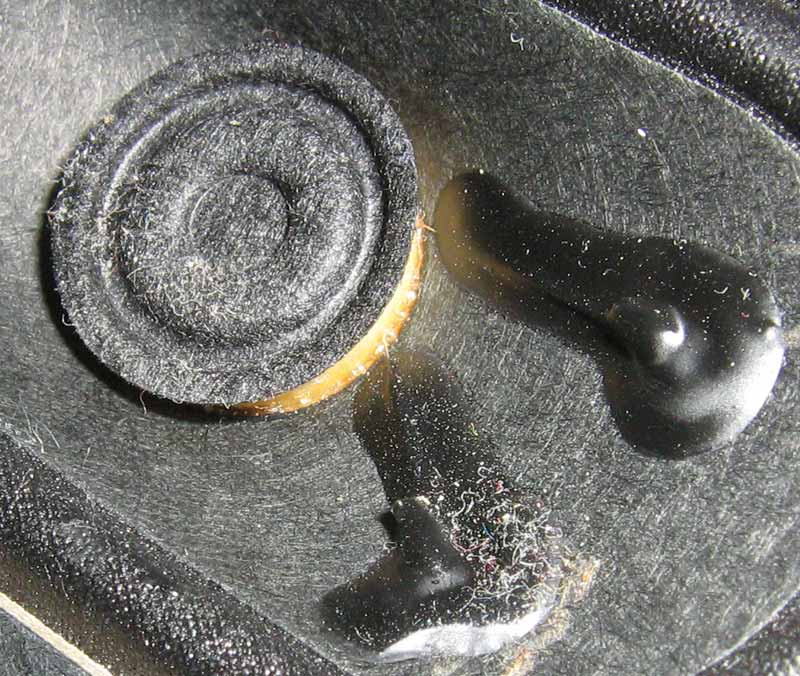

ремонт китайского телевизора

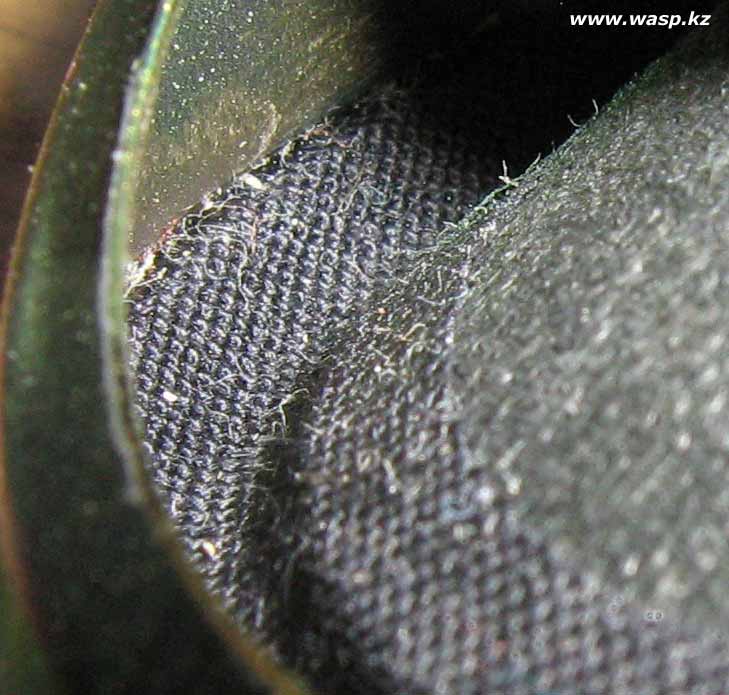

подвес приклееный снизу диффузора

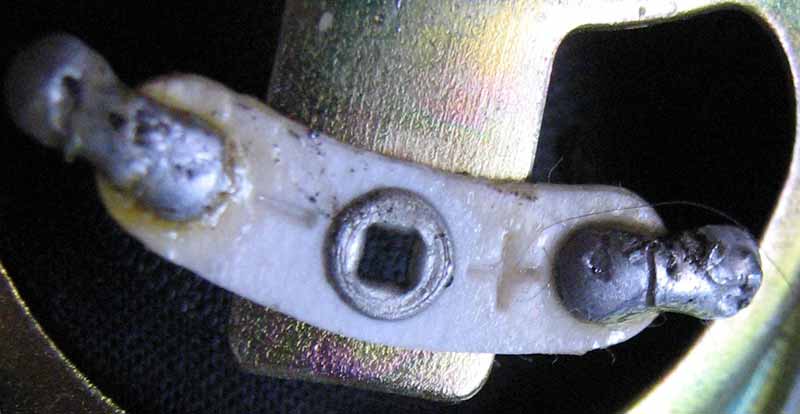

полярность динамических головок

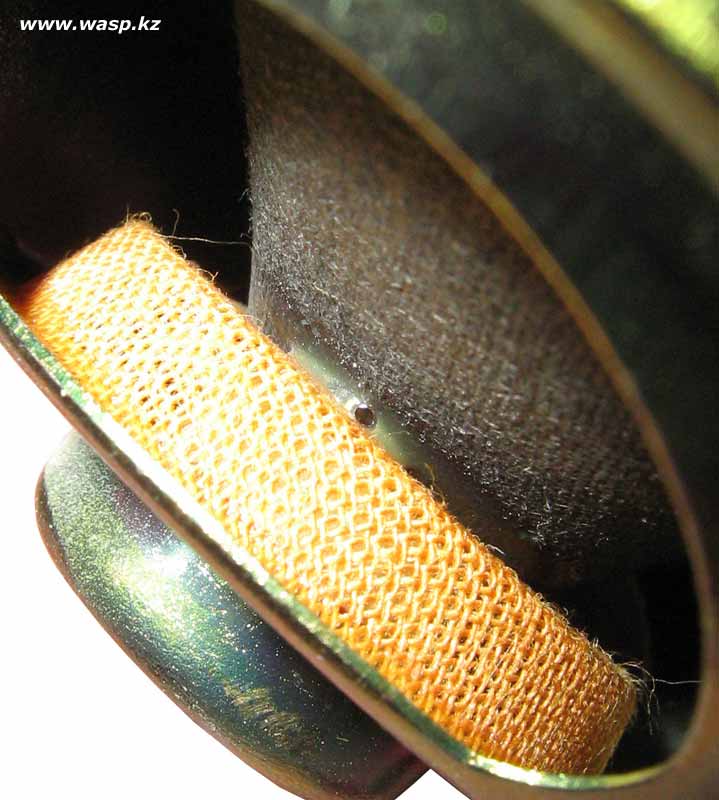

конический диффузор и центрирующая шайба

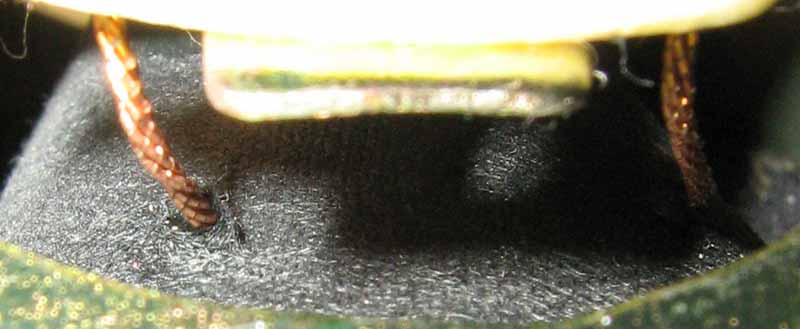

крепление подводящих проводов к диффузору

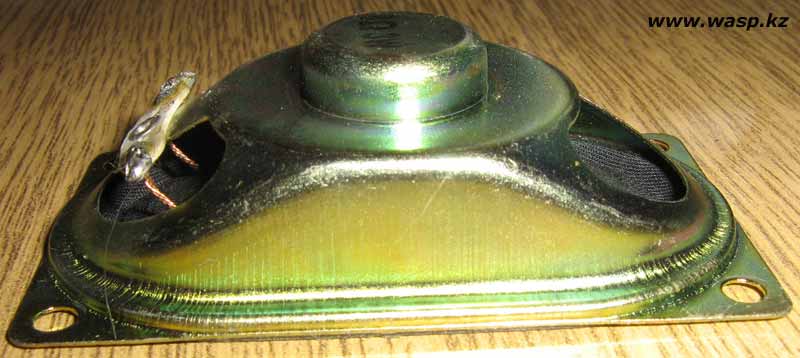

не работает динамик в телевизоре нет звука





Дополнительно



Недавно попался мне другой монитор + ТВ тюнер Sony 1711, в котором была пара точно таких же динамиков - полная копия, но с иной маркировкой:DH 8 Ом 5 W... и с несколько иной контактной площадкой.

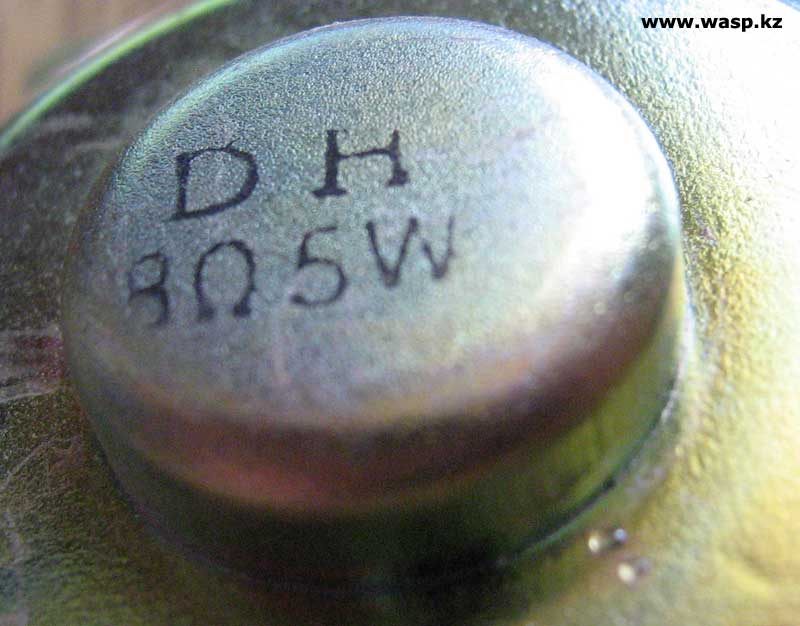

DH 8 Ом 5 W динамик из телевизора Sony 1711

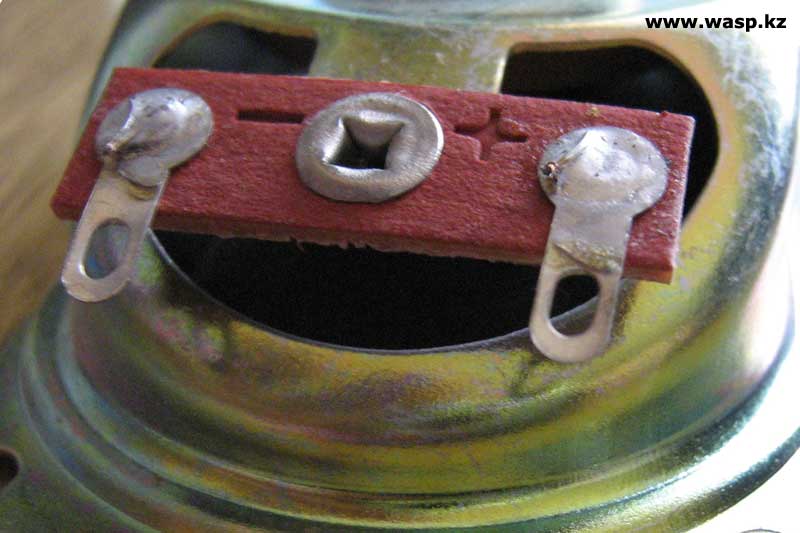

динамик из китайского телевизора DH





Михаил Дмитриенко, Алма-Ата, 2012 г.
