Вега 15 АС-109 и 15 АС-110 - советские колонки, мануал, схемы электронные

Акустическая система 15 АС-109 и 15 АС-110





Акустическая система 15 АС-109 и 15 АС-110



1. ОБЩИЕ УКАЗАНИЯ



При покупке акустической системы 15AС-109 или 15AC-110 ТРЕБУЙТЕ, чтобы Вам продемонстрировали ее функционирование и качество звучания.

Перед включением акустической системы внимательно ознакомьтесь с настоящим руководством по эксплуатации. Это поможет Вам полностью использовать ее акустические возможности и избежать повреждений.

ПОМНИТЕ, что при нарушении правил эксплуатации, нарушении пломбы (пломба находится в верхнем правом углу под заглушкой), серьезном нарушении внешнего виде изменении длины шнура завод полностью снимает с себя гарантийные обязательства: действие гарантийного срока прекращается, бесплатный ремонт не производится. Акустическая система возврату и обмену не подлежит.

После хранения в холодном помещении или после перевозки в зимних условиях необходимо дать ей прогреться до комнатной температуры в течение З ч.

Акустическая система должна эксплуатироваться при температуре (10-35)°С и относительной влажности воздуха (65-80)%.

Схема электричёская принципиальная системы акустической 15AC-109 приведена в приложении 1; настоящего руководства по эксплуатации.



2. КОМПЛЕКТ ПОСТАВКИ



Акустическая система - 2 шт.

Руководство по эксплуатации - 1 экз.

Коробка упаковочная - 1 шт.



3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Номинальная электрическая мощность, Вт.................................................................. 15

Паспортная электрическая мощность, Вт.................................................................... 25

Номинальное электрическое сопротивление системы акустической 15AC-109................ 4 Ом

Диапазон воспроизводимых частот, Гц, не уже............................................................ 40-20000

Среднее звуковое давление при номинальной электрической мощности в диапазоне частот 100-8000 Гц, Па, не менее .............1,2

Габаритные размеры, мм, не более ............................................................................360x220x190

Масса без упаковки, кг, не более ...............................................................................6,8



Содержание цветных металлов, г:



алюминия 10

меди 2,5

латуни 4,5



Сведения о содержании цветных металлов в составных частях изделия указаны в 3.843.096 ТУ, которые высылаются по запросу.



4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ



Во время эксплуатации акустической системы запрещается:



1) включать ее в радиосеть и электрическую сеть;

2) устанавливать акустическую систему на расстоянии менее 1 м от нагревательных приборов.



5. КРАТКОЕ ОПИСАНИЕ ИЗДЕЛИЯ



Акустическая система 15AC-109 ГОСТ 23262-83, 3.843.096 ТУ предназначены для высококачественного воспроизведения звука в комплекте с бытовой радиоэлектронной аппаратурой, у которой номинальное электрическое сопротивление нагрузки не более 4 Ом, магнитофоном, электрофоном и т.д.

Максимальная мощность аппаратуры не должна превышать 25 Вт.



ПРИЛОЖЕНИЕ 1

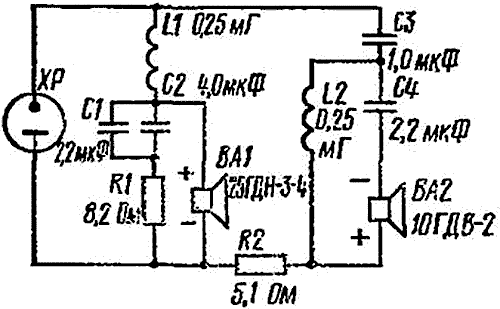

Схема электрическая принципиальная системы акустической 15AC-109



15 АС-109 электрическая принципиальная схема

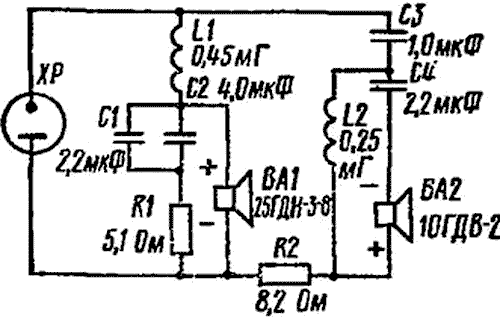

Схема электрическая принципиальная системы акустической 15AC-110



электронная схема 15 АС-110



Примечание. Предприятие-изготовитель может вносить в схему изменения, не ухудшающие электроакустические параметры акустической системы.

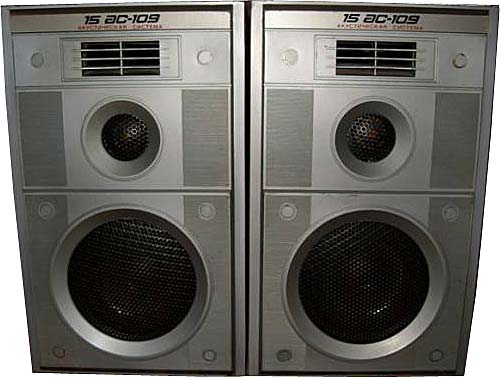

Внешний вид акустической системы 15 АС-109



колонки 15 АС-109 советские



Акуситческая система Вега 15 АС-109 идентична Вега 25 АС-101 - здесь можно прочитать и просмотреть все об этой АС, вплоть до полной разборки и советов по модернизации





Михаил Дмитриенко, Алма-Ата, 2012 г.
