10ГДВ-2-16 (10ГД-35Б) - ВЧ динамическая головка

10ГДВ-2-16 (10ГД-35Б) - ВЧ динамическая головка



Этот динамик так же выдернут из АС "Вега 25 АС-101", где он выполняет свою прямую функцию по воспроизведению высоких частот. Статью об этой АС читайте по ссылке, а здесь краткие справочно-технические данные на динамик 10ГДВ-2-16.

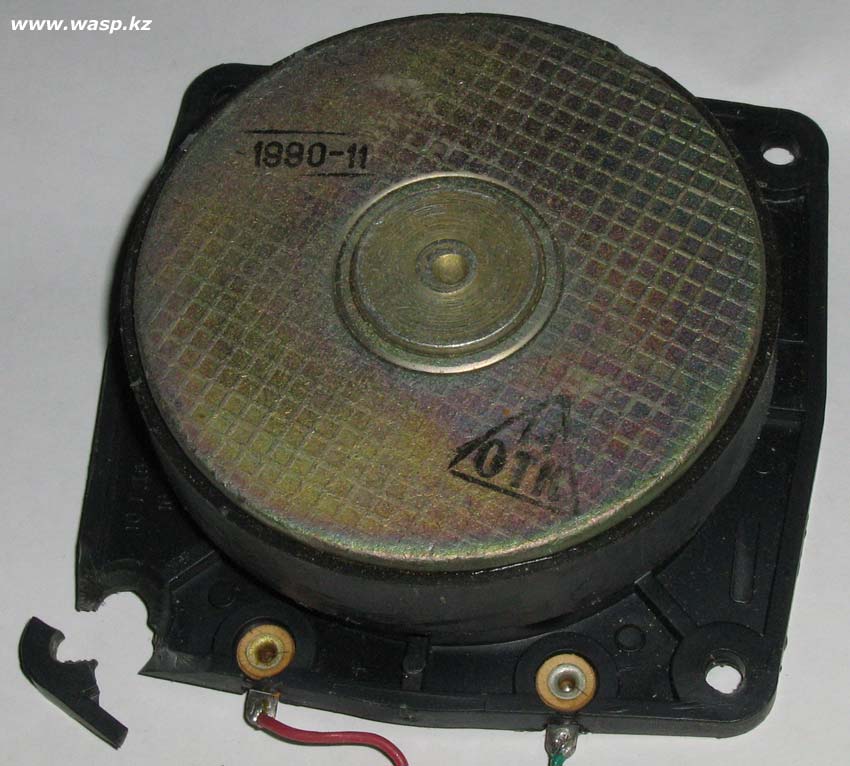

Примечание. Одна колонка "Вега 25 АС-101" мне досталась "битая" - мало того, что кто-то ее конкретно, и может быть неоднократно ронял, так еще этот кто-то поглумился в ином: просверлил три сквозные дырки на задней стороне (видимо чтобы вешать на стену), во время этого сверления продырявил фазоинвертор, и ушатал ВЧ динамик 10ГДВ-2-16 - оборвал подводящие проводки, отломил одно крепежное ушко... в общем, это варварство видно на фото.

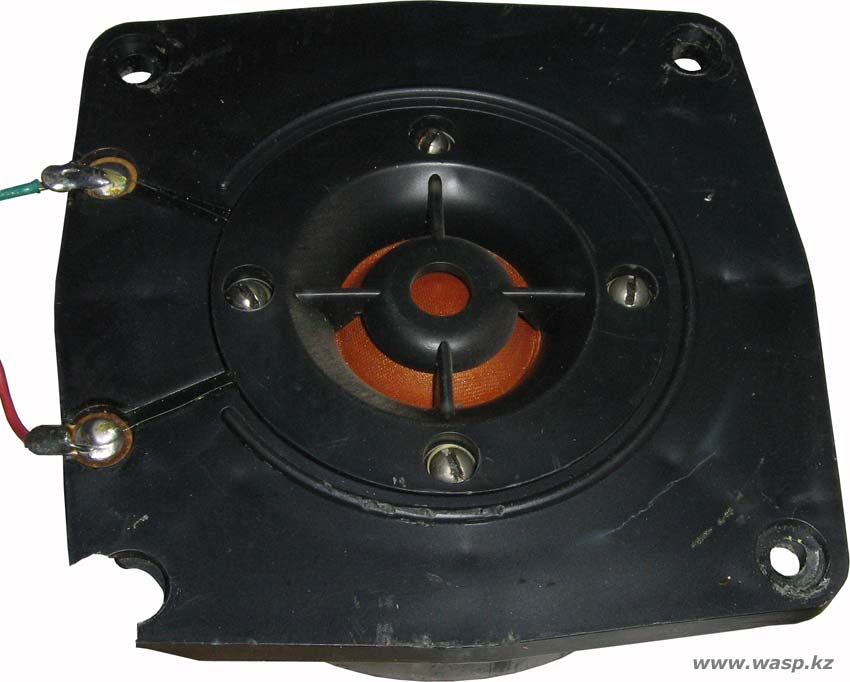

10ГДВ-2-16 (10ГД-35Б) - ВЧ динамическая головка



динамик 10ГДВ-2-16 10ГД-35Б



Назначение - применение в выносных акустических системах бытовой радиоаппаратуры высшей и 1-й групп сложности в качестве высокочастотного звена при работе в помещениях. Головка громкоговорителя электродинамического типа, высокочастотная, круглая, с неэкранированной магнитной цепью. Установочный фланец и акустическая линза изготовлены из пластмассы. Куполообразная диафрагма с подвесом изготовлена прессованием пленки.



Эффективный рабочий диапазон частот - 5000 - 25000 Гц

Уровень характеристической чувствительности - 92 Дб/Вт*м

Неравномерность АЧХ - 12 Дб

Среднее стандартное звуковое давление - 0,25 Па

Полный коэффициент гармонических искажений - 3 %

Номинальное электрическое сопротивление - 16 Ом

Предельная шумовая (паспортная) мощность - 10 Вт

Предельная долговременная мощность - 15 Вт

Предельная кратковременная мощность - 20 Вт

Частота основного резонанса - 2800 - 3000 Гц

Электрическая добротность - 1,0 Qes

Габаритные размеры - 100x100x35 мм

Масса - 1000 г

ОСТ 4.383 001-85



Конструкция звуковой катушки:



Марка провода - ПЭТВЛ-1

Диаметр провода - 0,08 мм

Количество слоев намотки - 2

Количество витков в 1-ом слое - 23

Количество витков во 2-ом слое - 22

Омическое сопротивление катушки - 12,7+-1,3 Ом

Высота звуковой катушки - 4,5 мм

Внутренний диаметр - 25,4 мм

Внешний диаметр, вместе с намоткой - 26,0 мм

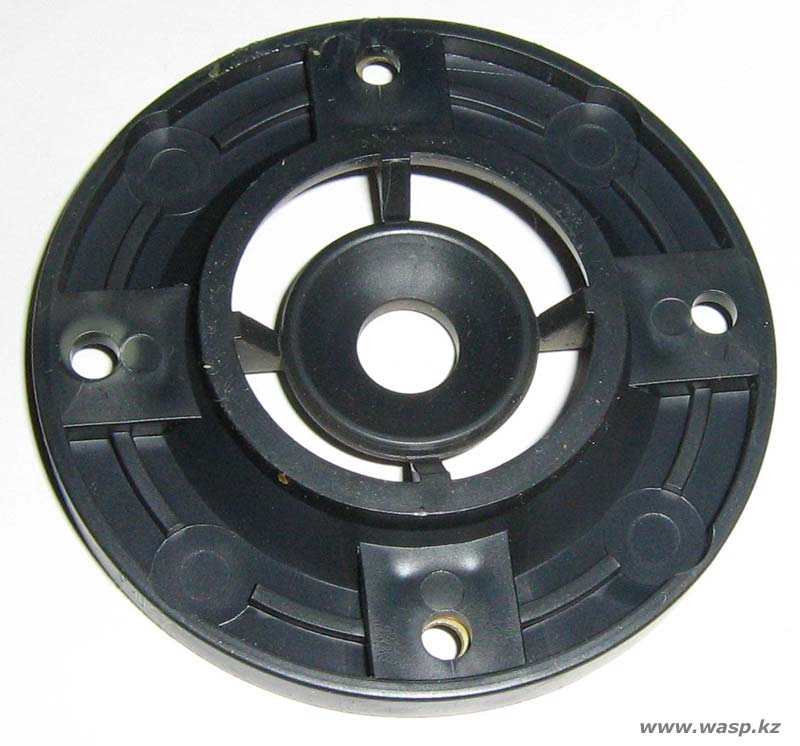

10ГДВ-2-16 10ГД-35Б - акустическая линза

Акустическая линза

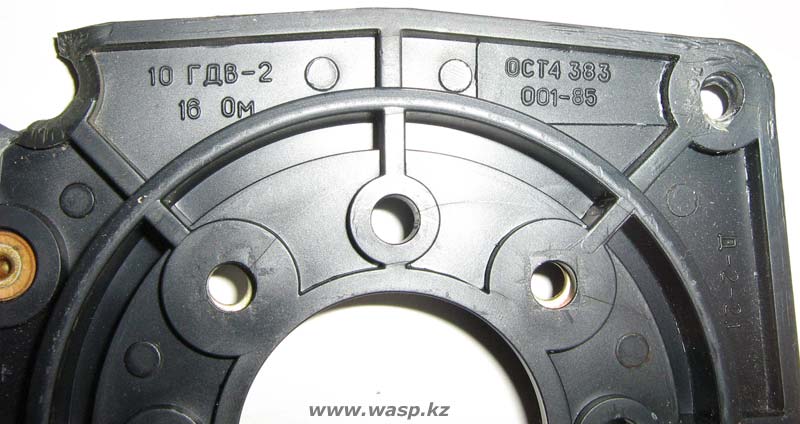

10ГДВ-2-16 ОСТ4 383 001-85

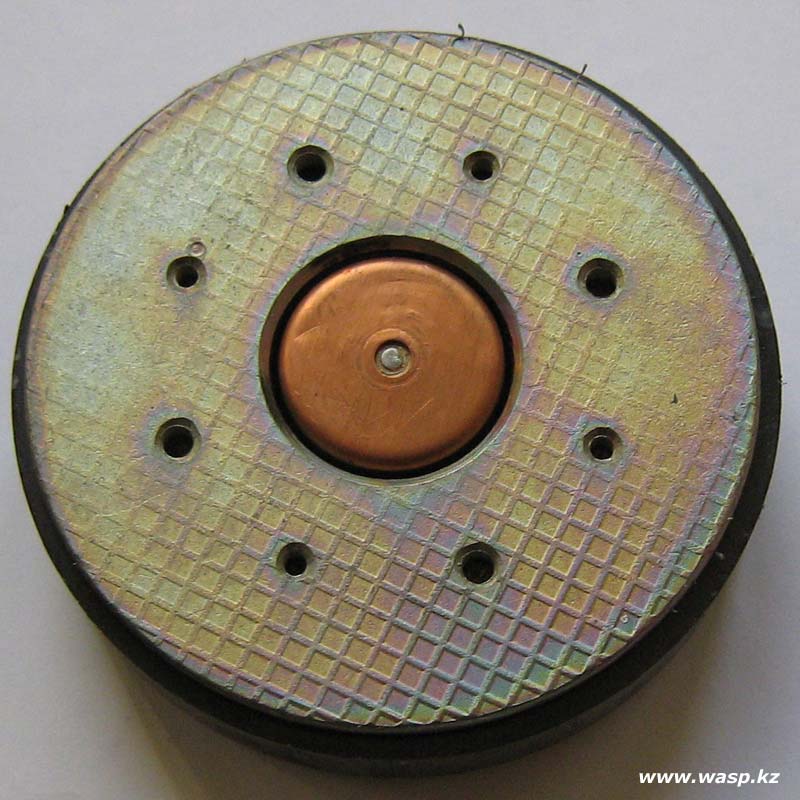

10ГДВ-2-16 (10ГД-35Б) магнит динамика

Магнит, сторона для катушки

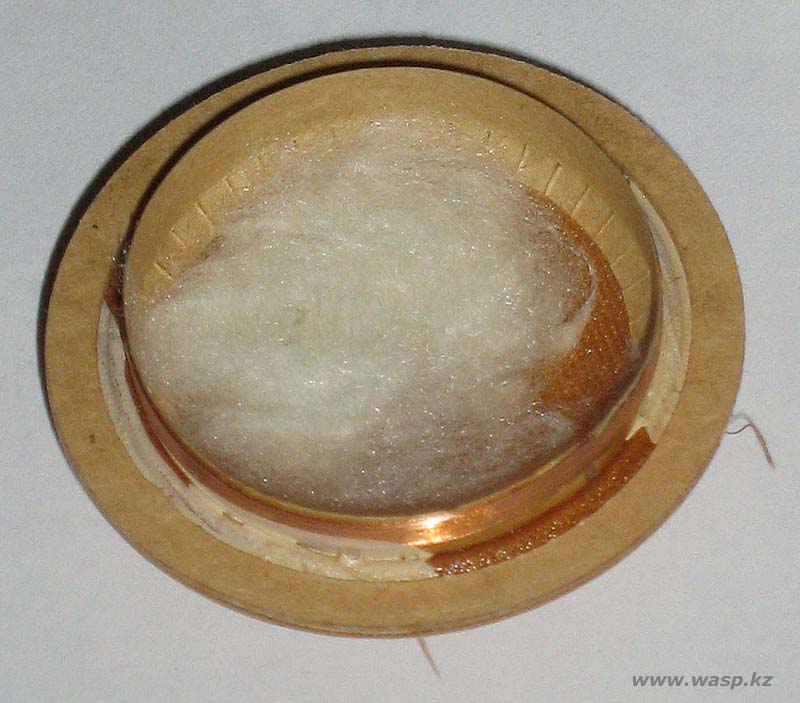

10ГДВ-2-16 10ГД-35Б -  катушка ремонт

Катушка с оторванным проводом



ремонт 10ГДВ-2-16 динамика 10ГД-35Б купол

Купол



В отличие от низкочастотного 25ГДН-3-4, также используемого в АС "Вега 25 АС-101", данный 10ГДВ-2-16 используется в среде любителей самостоятельного изготовления акустических систем реже. Но в звуковоспроизводящей аппаратуре советского производства 10ГДВ-2-16 представлен достаточно широко.



И по сей день эти динамики встречаются в продаже - конечно же, это все б/у... а подробнее об АЧХ этой динамической головки читайте - здесь (увы, ссылка уже не работает).



Михаил Дмитриенко, Алма-Ата, 2012 г.
