25ГДН-3-4 (15ГД-14) - НЧ динамическая головка, СССР

25ГДН-3-4 (15ГД-14) - НЧ динамическая головка, СССР





Динамик выдернут из АС "Вега 25 АС-101" - описание которых здесь. А пока краткая техническая информация по этим динамическим головкам - которая естественно присутствует на многих иных ресурсах, ну так и я - куда ж без нее? :)

Большинство динамиков 25ГДН-3-4 имеют очень небольшой разброс параметров. Выпускались как с блестящими пластиковыми пыльниками, так и матовыми бумажными. Специалисты отмечают минус в этих динамиках - низкую чувствительность. Подробнее об характеристиках 25ГДН-3-4 смотрите здесь (ссылка битая - удалил).



Назначение 25ГДН-3-4 - применение в закрытых выносных акустических системах бытовой РЭА 1-й и 2-й групп сложности в качестве НЧ звена при работе в помещениях. Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. С торца толстый стальной фланец, толщиной 6,5 мм, по центру запрессован керн.



Диффузородержатель изготовлен методом литья под давлением из алюминиевого сплава. Диффузор изготовлен из бумажной массы с пропиткой. Подвес - торроидальной формы - из резины, подклеивается к внешнему краю диффузора. Центрирующая шайба изготовлена из ткани с пропиткой.



25ГДН-3-4 (15ГД-14) - НЧ динамическая головка



Паспортные данные:



Эффективный рабочий диапазон частот - 50 - 5000 Гц

Уровень характеристической чувствительности - 84 Дб/Вт*м

Неравномерность АЧХ - 14 Дб

Полный коэффициент гармонических искажений - 3 - 6 %

Номинальное электрическое сопротивление - 4 Ом

Предельная шумовая (паспортная) мощность - 25 Вт

Предельная долговременная мощность - 30 Вт

Предельная кратковременная мощность - 70 Вт

Частота основного резонанса - 55 ±10 Гц

Эквивалентный обьем - 8 Vas Литр

Полная добротность - 0,5 ±0,5 Qts

Диаметр диффузора - 110 мм

Размеры магнита - d110х16 мм

Общие габаритные размеры - d125x79 мм (мои замеры - d125х73 мм)

Масса - 2000 г

ОСТ 4.383001-85

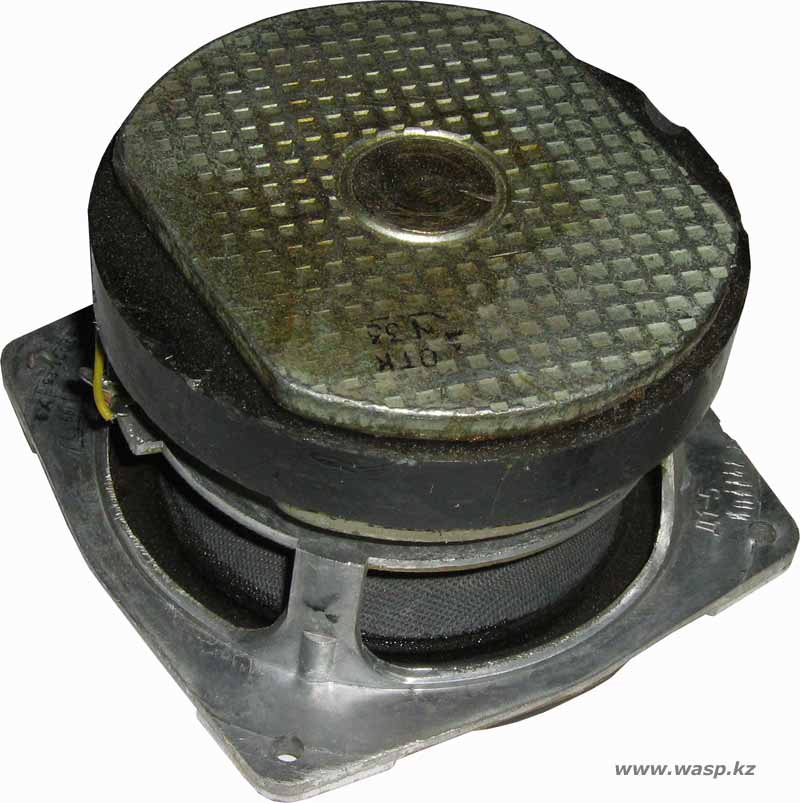

25ГДН-3-4 характеристики 15ГД-14



Конструкция звуковой катушки:



Марка провода - ПЭТВ-1

Диаметр провода - 0,224 мм

Количество слоев намотки - 2

Количество витков в 1-ом слое - 47

Количество витков во 2-ом слое - 46

Омическое сопротивление катушки - 3,1 ±0,4 Ом

Высота звуковой катушки - 22,5 мм

Внутренний диаметр - 25,4 мм

Внешний диаметр, вместе с намоткой - 26,6 мм

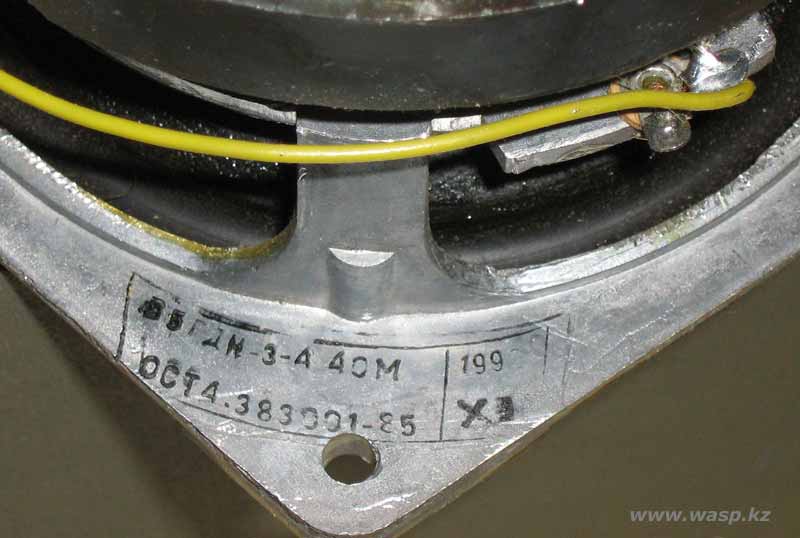

25ГДН-3-4 маркировка динамика



25ГДН-3-4 какой корпус колонки



Данные динамики, помимо акустической системы "Вега 25 АС-101" применялись во множестве иных АС. А так же, в силу распространенности, достаточно хороших характеристик и универсальности являются одними из самых ходовых у "самодельщиков" в самых разных конструкциях АС.





Михаил Дмитриенко, Алма-Ата, 2012 г.



Далее - следующая страница, фото и описание более старого динамика 15ГД-14...
