Процессоры, если их так можно назвать, AMD Llano явили миру весьма интересное настольное решение. Да вот не только для обычных пользователей, но и для оверклокеров. Нет, APU (Accelerated Processing Unit) не били мировые рекорды и не демонстрировали сверхвысокую производительность. Однако именно AMD Llano оказался первым гибридным процессором с мощным встроенным графическим кластером AMD Sumo и неплохим оверклокерским потенциалом. Но вот «красные» спешат нас порадовать еще одним APU, на этот раз на базе архитектуры Piledriver.
Перемен требуют наши сердца
AMD Llano обладает неплохим оверклокерским потенциалом. Однако с выходом AMD Trinity планка «неплохого оверклокерского потенциала» сильно поднялась.
Впрочем, давай обо всем по-порядку. Сразу же напомним, что AMD не обещала произвести революцию. Но с уверенностью заявила, что устройства на базе архитектуры Piledriver станут быстрее своих предшественников на 10-15%. Следовательно, уже из этих слов ясно, что новая архитектура на самом деле является не чем иным, как доработанной архитектурой AMD Bulldozer.
Архитектура Piledriver - модульная архитектура. Соответственно, номенклатура процессоров А10, А8, А6 и А4 получается за счет сложения/вычитания этих модулей. Например, четырехъядерные APU Trinity состоят из двух модулей Piledriver. Двухъядерные - из одного модуля. В каждом модуле находится по два вычислительных ядра. Каждому вычислительному ядру присвоено по 16 Кбайт кэша данных, а кэш инструкций первого уровня на один модуль - общий, и составляет ровно 64 Кбайт. Также каждый модуль оснащен 2 Мбайт SRAM-памяти второго уровня. О графическом кластере APU Trinity мы еще поговорим, однако его увеличение повлияло на общий размер кристалла. Если у Llano чип имеет активную площадь 228 квадратных миллиметров, то Trinity обладает площадью 246 квадратных миллиметров. Увеличилась площадь, следовательно, увеличилось и общее число транзисторов. У Llano в активе 1.178 миллиарда транзисторов, у Trinity - 1.303 миллиарда.
Надо отметить и тот факт, что новые APU получили гораздо более высокие частоты. Давай сравним топовый в линейке А10-5800К с топовым А8-3870К. Первый функционирует со скоростью 3800 МГц. А второй - со скоростью всего 3000 МГц. При этом все APU Trinity получили поддержку технологии Turbo Core (аналог Turbo Boost у Intel). Тот же А10-5800К в режиме авто разгона может повысить свою частоту до отметки 4200 МГц. С учетом высокой частоты процессоров, поддержки Turbo Core и высокой производительности встроенного графического кластера управление питанием становится первоочередной задачей для APU Trinity. Как это ни странно, но мониторинг мощности осуществляет чипсет материнской платы. Он сканирует мониторы мощности каждого модуля Piledriver, а также встроенной графики.
Сумма потребления не должна превышать определенную отметку. У А10-5800К она находится на уровне 100 Вт. Но в линейке APU есть «камни» с TDP 65 Вт. Ноутбучные Trinity и вовсе могут похвастать сверхнизкой мощностью порядка 17 Вт.
Также APU AMD привычно «несет» в себе 16 линий PCI Express. И если Ivy Bridge уже могут похвастаться контроллером версии 3.0, то в том же А10-5800К используются экспресс-линии версии 2.0. Недочет? Вряд ли! Так как на сегодняшний день ни одна дискретная игровая видеокарта не может раскрыть потенциал PCI Express 3.0.
О графическом кластере APU Trinity - Devastator - стоит поговорить отдельно. В новых гибридных процессорах встроенное видео основано на базе архитектуры VLIW4. Да-да. именно той, на которой построены процессоры Nothern Islands для Radeon HD 6000. В итоге при кажущемся уменьшении потоковых процессоров Devastator стал работать более эффективно. Самый мощный графический кластер - Radeon HD 7660D - оснащен шестью SIMD-модулями. В каждом таком модуле находится 16 потоковых процессоров и четыре блока текстурирования.
В каждом потоковом процессоре - четыре ALU. Итого топовый Devastator насчитывает 384 потоковых вычислительных ядра и 24 текстурных блока. Работает Radeon HD 7660D на частоте 800 МГц, которая динамически может изменяться в зависимости от загрузки APU.

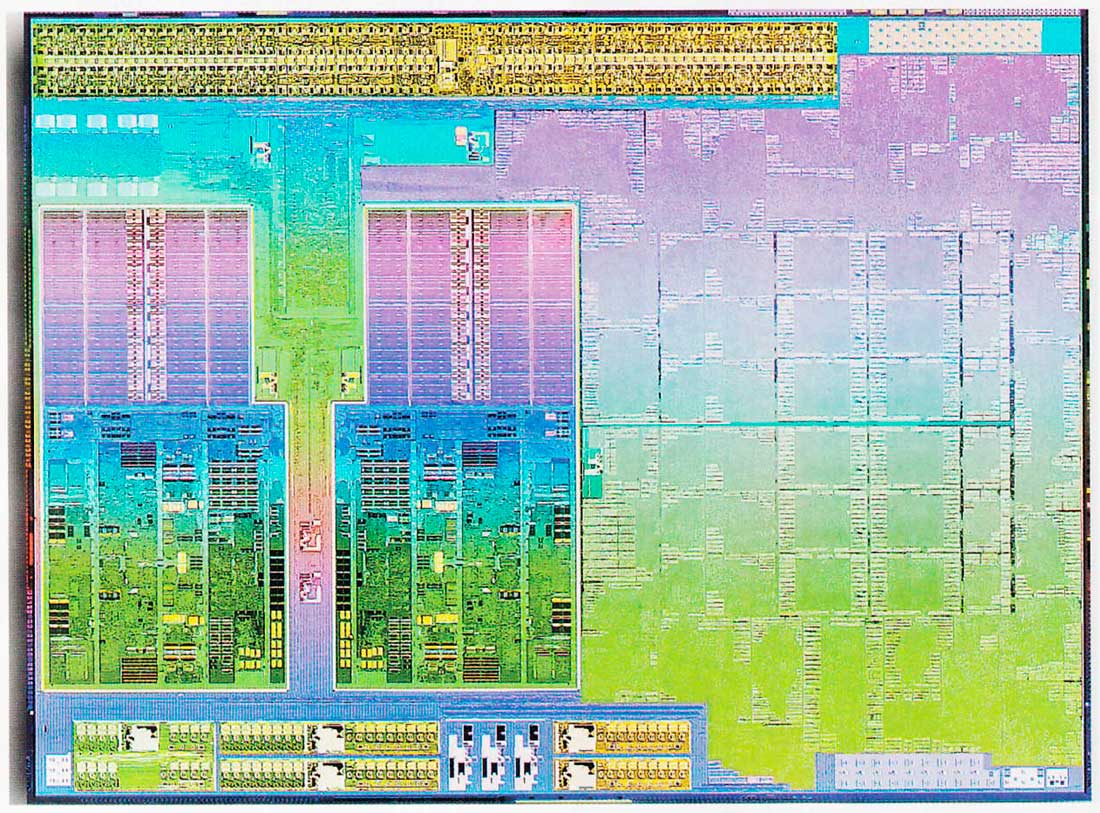

Фотография кристалла APU Trinity
Чуть забегая вперед, отметим, что графический кластер А10-5800К оказался настолько удачным, что может потягаться с дискретной графикой от NVIDIA, а именно с GeForce GT 630 и GeForce GT 640. Для сравнения у «шестьсот тридцатой» в 3DMark 11 набралось 1374 «попугая». А у А10-5800К - 1229 баллов. При этом с одной стороны в тестовом стенде использовался Intel Core i5-2500K, а с другой - два модуля Piledriver.
Не забываем и про поддержку технологии Dual Graphics. На данный момент APU Trinity дружат с дискретными видеокартами AMD Radeon HD 66ХХ.
Вынос «мозга»
Производительность графического кластера Devastator может быть увеличена не только за счет увеличения его собственной частоты, но и за счет увеличения скорости работы оперативной памяти. Собственно говоря, это мы наблюдали еще и в APU Llano, Однако контроллер памяти у этого гибридного процессора работал в режиме DDR3-1600 с максимальным множителем Х18.66. У APU Trinity официально появилась поддержка «мозгов» с эффективной частотой 1866 МГц, но по факту он может работать с китами DDR3- 2133 и DDR3-2400 - делители в наличии.
В качестве эксперимента мы запустили бенчмарк игры Resident Evil 5 на разных множителях памяти. Кластер Radeon HD 7660D с оперативкой DDR3-800 не смог показать и десяти кадров в секунду. А вот та же встроенная графика, но вкупе с модулем памяти с частотой 2400 МГц, выдала вполне играбельные 25 FPS. И это при максимальных настройках качества и разрешении Full HD! Очевидно, что А10- 5800К вместе с набором памяти с эффективной частотой 2400 МГц спокойно потянет большинство современных игр при разрешении 720р. Даем наводку на покупку достаточно дешевого кита DDR3- 2400: Kingston KHX2400C11D3K4/8GX…
И тут надо бы отметить, что материнские платы на базе логики AMD А55/75/85Х имеют разблокированную опорную частоту тактового генератора. Следовательно, поднять частоту «мозгов» еще на несколько сотен мегагерц не составит труда. Рискнем даже предположить, что именно с APU Trinity в скором времени будут зарегистрированы все мировые рекорды по разгону ОЗУ.
В нашем тестовом стенде использовалась материнская плата GIGABYTE F2A85X-UP4, способная выдать по шине стабильные 122 МГц. А это значит, что с максимальным множителем мы можем разогнать кит памяти до 122x24=2928 МГц.
Лезем в анналы ресурса hwbot.org и видим, что платы на базе чипсета AMD А75 могут гнаться по шине вплоть до 200 МГц. Так что потенциал у А85Х-плат однозначно есть! Напомним, что на сегодняшний день абсолютный мировой рекорд по разгону «мозгов» стандарта DDR3 принадлежит швейцарскому мастеру Christian Ney, сумевшему пройти валидацию с частотой 1937.9 (3875.8) МГц. Кстати, использовались процессор AMD А8-3870К и материнская плата GIGABYTE GA-A75-UD4H, разогнанная до 207.63 МГц по шине.

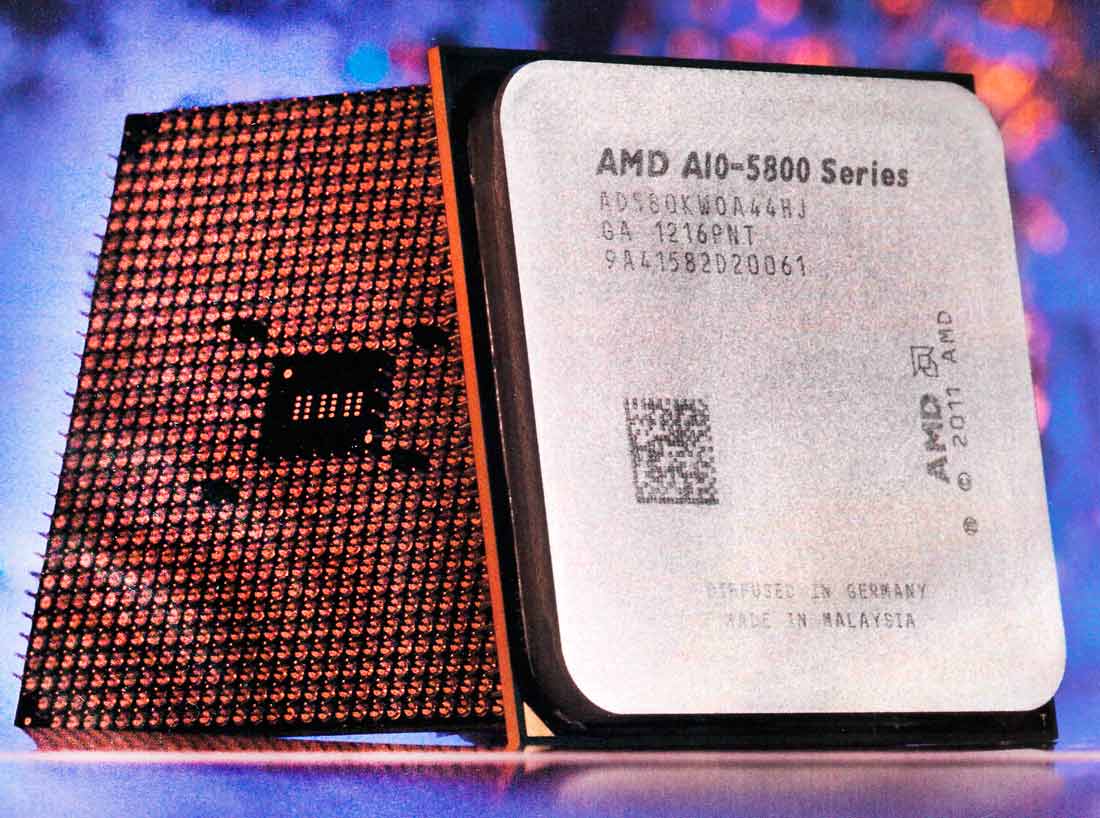

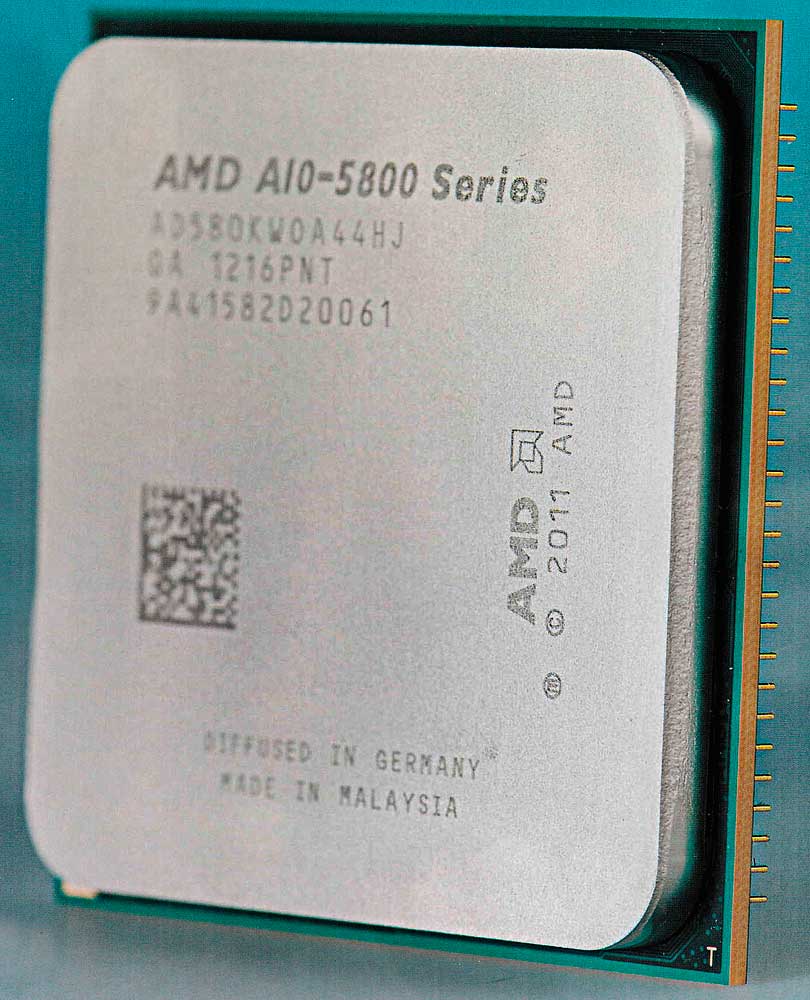

Сам же А10-5800К оснащен разблокированным множителем. Об этом (по аналогии с процессорами Intel) свидетельствует буква «К» в названии. Номинальный коэффициент «камня» - х38. Но, может быть, поднять до значения х79. Очевидно, что такими множителями можно «побаловаться» лишь при отрицательных температурах, то есть под жидким азотом.
Напряжение у APU Trinity достаточно высокое - 1.4 В. Во время разгона мы не побрезговали поднять параметр VCore до отметки 1.65 В. «Камень» вел себя абсолютно спокойно. Без поднятия напряжения А10-5800К разогнался до 4400 МГц. А вот при поднятии вольтажа до 1.65 В он без проблем заработал на частоте 4791.2 МГц (тактовый генератор выдавал сигнал 99.8 МГц). Спокойно и стабильно заработал. При этом в 2D мы загружались и на 5 ГГц, но никаких тестов пройти не могли. Красивая, конечно, цифра, однако нас интересуют в первую очередь те характеристики, с которыми «железо» будет стабильно работать в режиме 24/7.
К слову, так как проц у нас был не отобранный, то велика вероятность того, что нам элементарно не повезло с семплом. Наверняка достаточно часто будут попадаться «камешки», способные стабильно работать на частоте 5 ГГц. Но тут необходимо учитывать, что TDP «камня» и без того слишком высокий (100 Вт), а с прибавкой относительно номинальной частоты еще 1200 МГц потребуется хороший процессорный кулер. Боксовым вариантом здесь явно не обойтись.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Внимание! Все манипуляции с «железом» ты производишь на свой страх и риск.
Мы не несем ответственности в случае выхода из строя того или иного устройства после проделанных процедур, описанных в этой статье.
На данный момент модельный ряд APU Trinity насчитывает сразу шесть процессоров. Помимо А10-5800К есть еще три четырехъядерника (А10-5700, А8-5600К и А8-5500) и два двухъядерника (А6-5400К и А4- 5300). «Камни» между собой отличаются не только тактовой частотой, но встроенным видео. Ну и конечно же, литера К в названии устройства говорит о наличии разблокированного множителя APU.
Итак, А10 оснащен видео Radeon HD 76600, функционирующим на частоте 800 МГц. Как мы уже выяснили, графический кластер имеет 384 потоковых процессора. В свою очередь А8 могут рассчитывать на видео Radeon HD 75600 с 256 потоковыми процессорами и частотой 760 МГц. А6 могут похвастать встроенным видео Radeon HD 75400 с 192 потоковыми процессорами, а А4 - Radeon HD 74800 с 128 блоками вычислений.
Азотные процедуры
К сожалению, пока готовилась эта статья, AMD наложил NDA на все новости касательно разгонного потенциала APU Trinity. Однако утечек избежать не удалось. Так, испанский оверклокер PcCI2iminal выложил на форуме cnminalcafe.com результаты разгона AMD А10-5800К. На воздухе энтузиаст «выжал» из него без малого 5077 МГц, для чего пришлось поднять напряжение VCore до 1.62 В. А вот уже при помощи жидкого азота ему удалось пройти валидацию на частоте 7318 МГц. Только на этот раз напряжение APU составило невероятные 1.9 В!
FM1 vs. FM2
Да, к сожалению, новые APU Trinity используют не FM1-сокет. Следовательно, если у тебя есть плата на базе набора логики AMD А75/55, но с FM1, го придется либо брать другую мамку, либо проходить мимо.

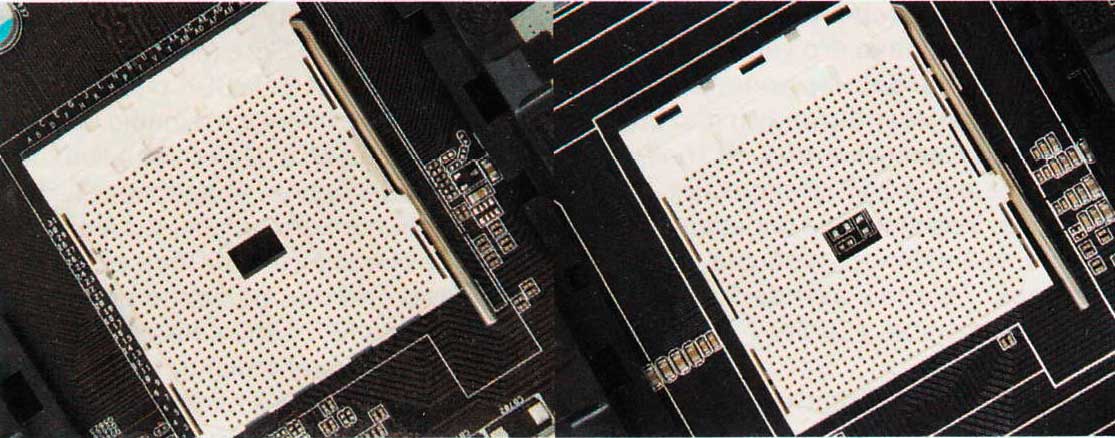

Конструктивно FM2 от FM1 отличается меньшим числом ног - у процессора (904 вместо 905) и иным расположением контактов. Связано это скорее с тем, что APU Trinity имеет несколько иную цепь питания за счет более производительного графического кластера Radeon HD 7660D и более высокочастотного контроллера памяти. В принципе, здесь можно понять AMD. Понять и простить.
При этом, что хорошо, крепежные пластины, чтодля FM1, что для FM2, да хоть для АМ2/ 2+/ 3/ 3+, остались идентичными. Следовательно, и все кулеры с поддержкой AM-сокета без проблем подойдут.
Новенькие APU «красных» были представлены достаточно давно. В компании решили начать продвижение своих гибридных процессоров с ноутбуков. Настольные же «камни» появились только сейчас. На наш взгляд, это связано не только с самой AMD, но и с производителями материнских плат. Такие компании, как ASRock, GIGABYTE и BIOSTAR, уже представили на суд свои решения на базе логики AMD А85Х FCH, но на момент написания статьи в продаже плат еще не было.
Но если задумался собирать систему на базе AMD А10-5800К, то обрати еще внимание на ASRock FM2A85X Extremes и BIOSTAR Hi-Fi А85Х Ver 5.x - весьма серьезные десктопные решения.
Пацан сказал - пацан сделал
В самом начале статьи мы рассказали про обещание AMD сделать следующую архитектуру на 10-15% быстрее предыдущей. Итак, тесты проведены, результаты осмыслены. Мы заявляем: AMD нас не обманули! Действительно, архитектура Piledriver оказалась мощнее предшественника. При этом сам А10-5800К обладает еще очень высоким оверклокерским потенциалом.
При всем при этом «камень» стоит в районе ххх-денег, что, на наш взгляд, гарантирует ему 100-процентную популярность среди техноманьяков. Среди же процессоров Intel конкурентом А10-5800К можно считать Intel Core i3-3220 архитектуры Ivy Bridge. Но у этого CPU нет разблокированного множителя, а сравнивать HD Graphics 2500 с Radeon HD 7660D просто смешно.
В общем, с выходом Trinity мы видим, что в AMD отлично понимают, чего они хотят достичь со своими APU. Гибридные процессоры развиваются. Нам же осталось познакомиться с еще одним представителем Piledriver - AMD FX-8350. Но это уже будет совершенно другая история!
