1ГДШ-6 или 1ГДШ-6-8 динамик, СССР

1ГДШ-6 или 1ГДШ-6-8 или 0,5ГД-52 динамик, СССР





Динамическая головка или громкоговоритель 1ГДШ-6, старое название 0,5ГД-52, был мною извлечен из радиоприемника Россия РП-203-1, его описание с полной разборкой читайте по ссылке. Динамическая головка 1ГДШ-6 широкополосная, вполне приличная, и если мне попадет еще одна такая же, из пары можно будет сделать чего-нибудь...

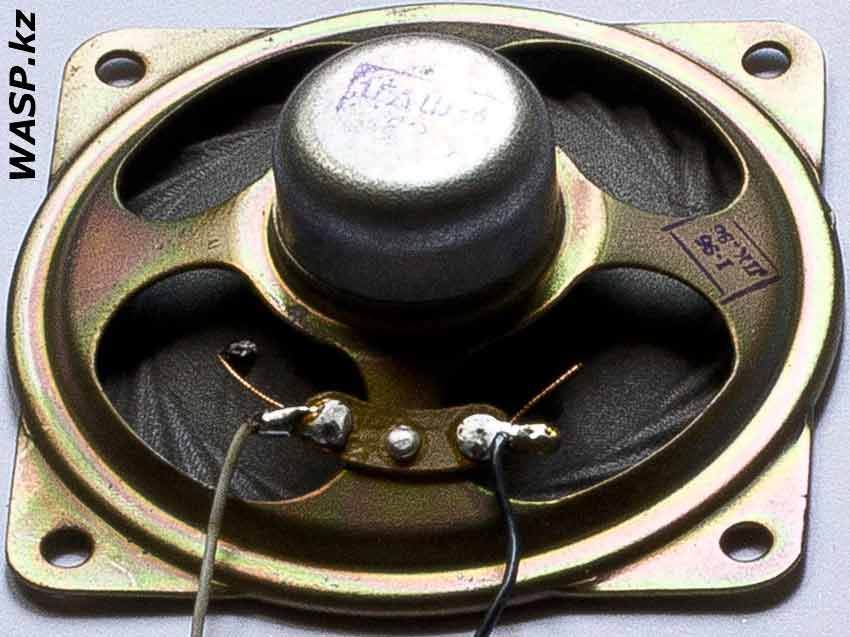

1ГДШ-6 головка громкоговорителя динамическая



Итак, динамик 1ГДШ-6 или как его еще называют 1ГДШ-6-8 изготовлялся на Кировоградском заводе радиоизделий (я уже описывал громкоговорители этого производителя: 0,5ГД-36 или 0,5ГДШ-2)



Динамический громкоговоритель 1ГДШ-6 предназначен для применения во встроенных акустических системах открытого типа, переносной бытовой аппаратуры второго и третьего класса сложности, в помещениях и на открытом воздухе. Помимо бытовой аппаратуры, эта динамическая головка применялась и в специализированных аппаратах.

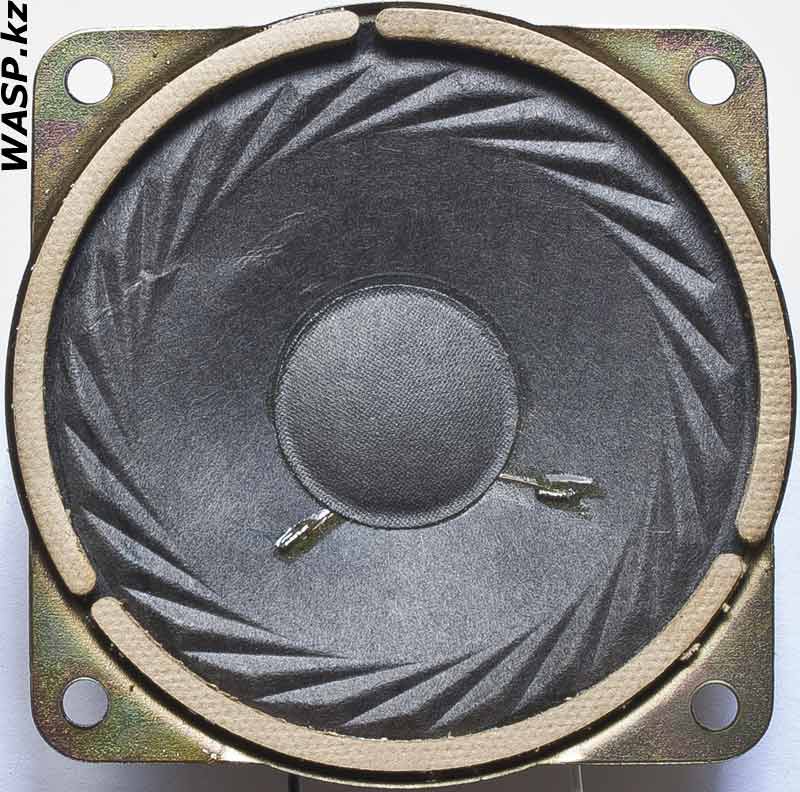

1ГДШ-6 динамик СССР

Повреждение диффузора и подвеса - небольшая замятость, это видимо результат кривых рук сборщика... Или небольшой брак изготовителя динамика.



Динамическая головка 1ГДШ-6 круглая по форме с экранированной магнитной цепью. Корзина (диффузородержатель) сделаны из стали толщиной 0,7 мм методом штамповки. Размеры по внешнему краю 80х80 мм, монтажные ушки образуют квадрат с отверстиями под винты диаметром 4,5 мм. Полная высота (глубина) динамика вместе с магнитной системой 28 мм.



Диффузор выполнен с подвесом заодно из бумажной массы с пропиткой. Диаметр подвижной части диффузора с подвесом 70 мм. Диффузор небольшой конусности по глубине. Подвес тангенциального типа, по краю приклеен к корзине и поверх его кольцо из плотного картона, разбитое на три сегмента.

Пылезащитный колпачок диаметром 22 мм, изготовлен из бумажной массы.

Центрирующая шайба гофрированная из ткани с пропиткой, без отверстий.

Контактная площадка сделана из фибры и прикреплена к корзине одной алюминиевой заклепкой. Полярность отмечена вдавленной меткой на фибре. Контакты под пайку. Подводящие провода витые, толщиной 0,5 мм.

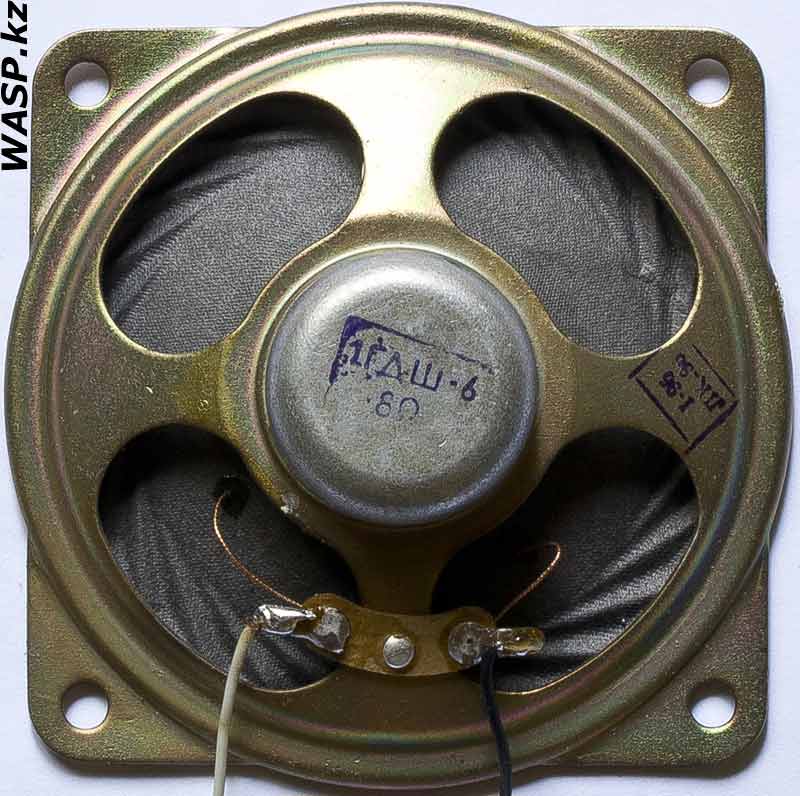

1ГДШ-6 динамическая головка СССР



Магнит заключен в стальной экран диаметром 26,5 мм, высотой 10 мм. На торце экрана маркировка краской - 1ГДШ-6 8Ω. На корзине присутствует так же штамп ОТК: 1-96 ЛК-96 (96 - это год изготовления 1996). Следует сказать, что маркировка на этих динамиках выполнялась по разному - где наносилась краской, где выбивалось название, иногда была надпись еще "Сделано в СССР", иногда еще был и логотип производителя...

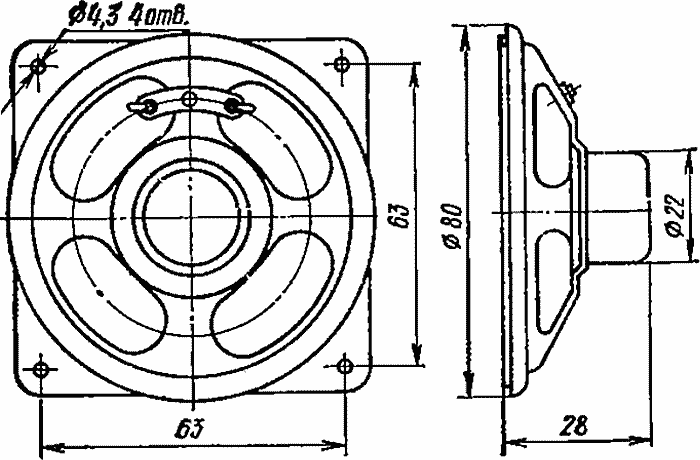

1ГДШ-6 чертежи советского динамика

1ГДШ-6 динамик, чертеж

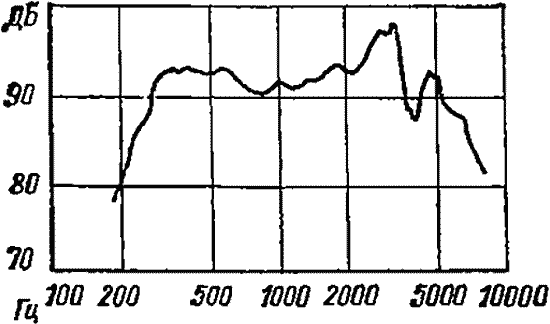

1ГДШ-6 АЧХ динамика громкоговорителя

1ГДШ-6 динамик, АЧХ



Технические характеристики головки громкоговорителя динамической 1ГДШ-6:



Номинальный диапазон воспроизводимых частот 315 – 7100 Гц

Чувствительность 92 дБ

Номинальное среднее звуковое давление 0,21 Па

Коэффициент гармоник на частотах 630–6300 Гц - 5%

Номинальное сопротивление - 8 Ом

Паспортная мощность 1 Вт

Долговременная мощность 3 Вт

Кратковременная пиковая мощность 5 Вт

Резонанс 300 ±50 Гц

Полная добротность 2,5–5

Размеры 80х80х28 мм

Вес 70 г



Керновой магнит марки ЮН15ДК25БА

Керн диаметром 15 мм

Верхний фланец с отверстием диаметром 16,2 мм

Радиальная ширина воздушного зазора 0,6 мм, его высота 3 мм

Индукция в зазоре 0,7 Тл



Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,08 мм, намотка двухслойная, общее число витков 41, в первом слое 21 виток, во втором 20.

Высота намотки 2,1 мм.

Каркас звуковой катушки изготовлен из бумаги ЭН-70, внутренний диаметр 15,24 мм, внешний (вместе с намоткой) 15,82 мм. Высота звуковой катушки 8 мм



Гарантийный срок эксплуатации 2 года

ОСТ 4.383.001-85

Технические условия ДУКЗ.843.005 ТУ

Цена в розничной продаже 4 рубля 50 копеек (на начало 1990 года)

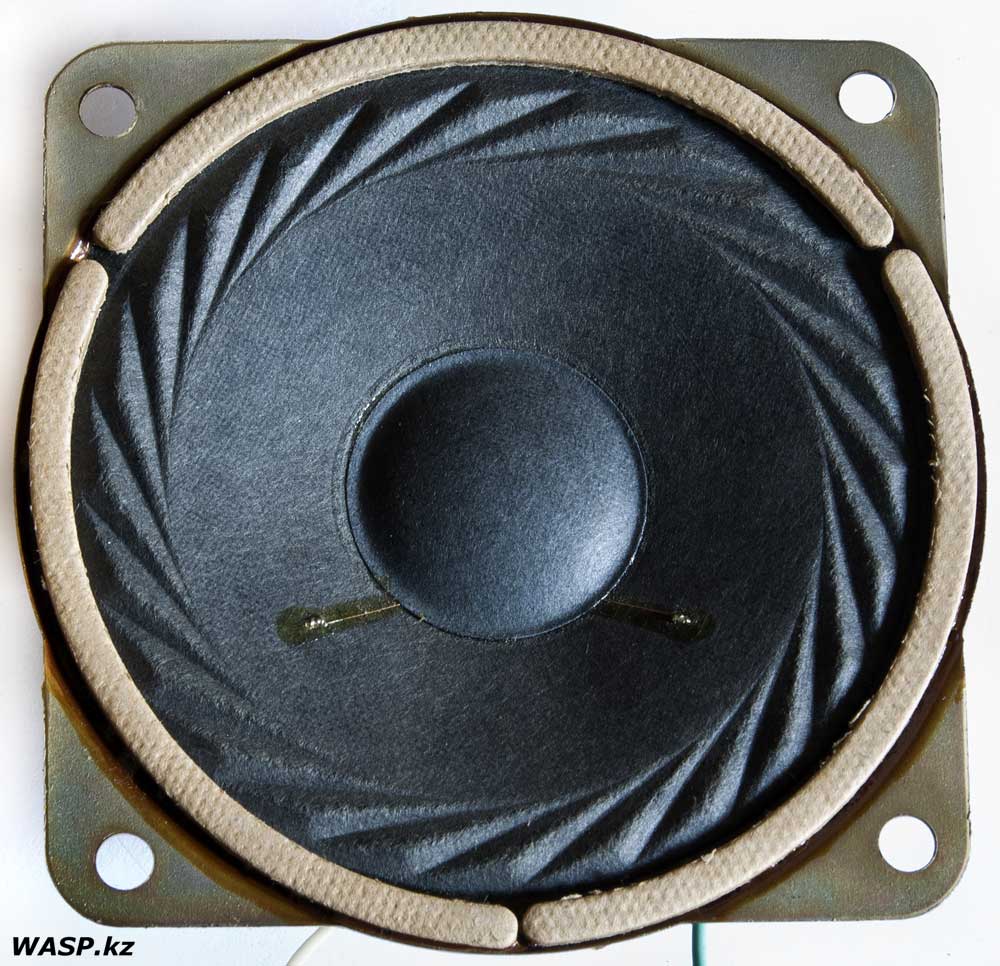

0,5ГД-52 динамик 1985 года, СССР

А этот динамик 0,5ГД-52 изготовленный в 1985 году, извлечен из радиоприемника Сокол-308...

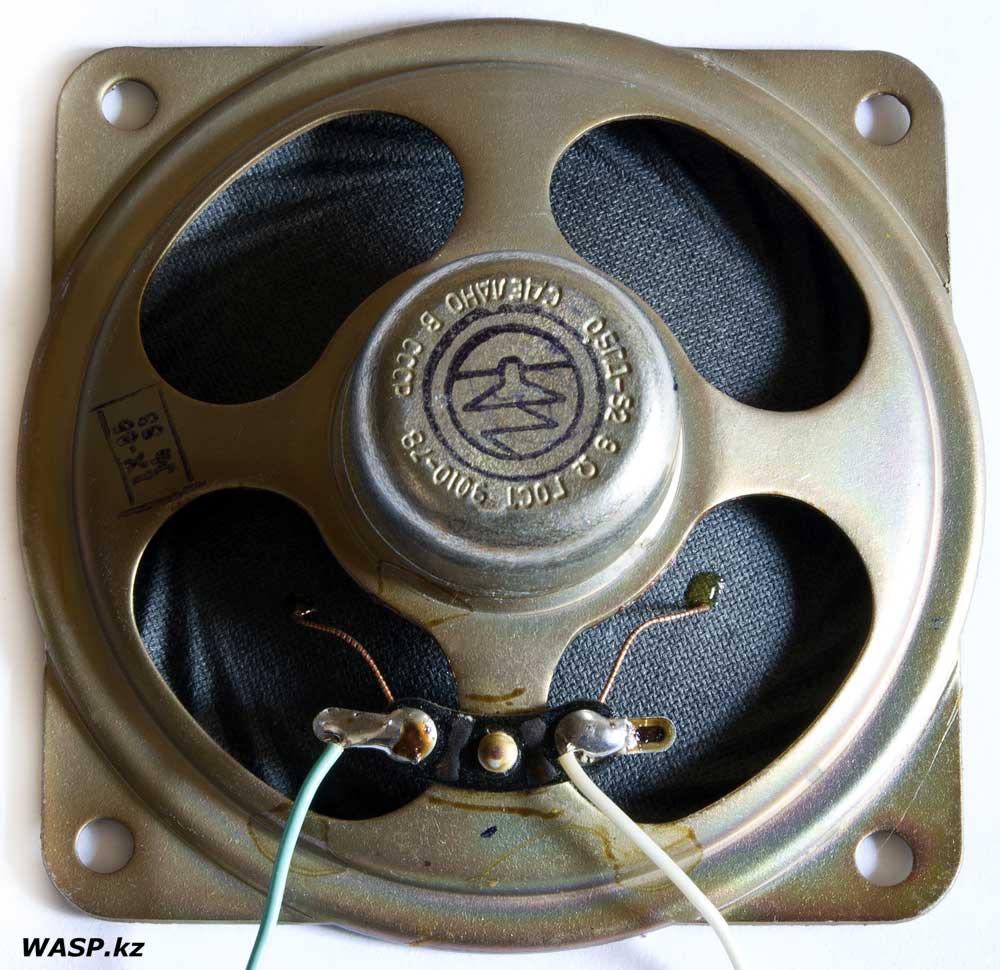

0,5ГД-52 старое обозначение советского динамика

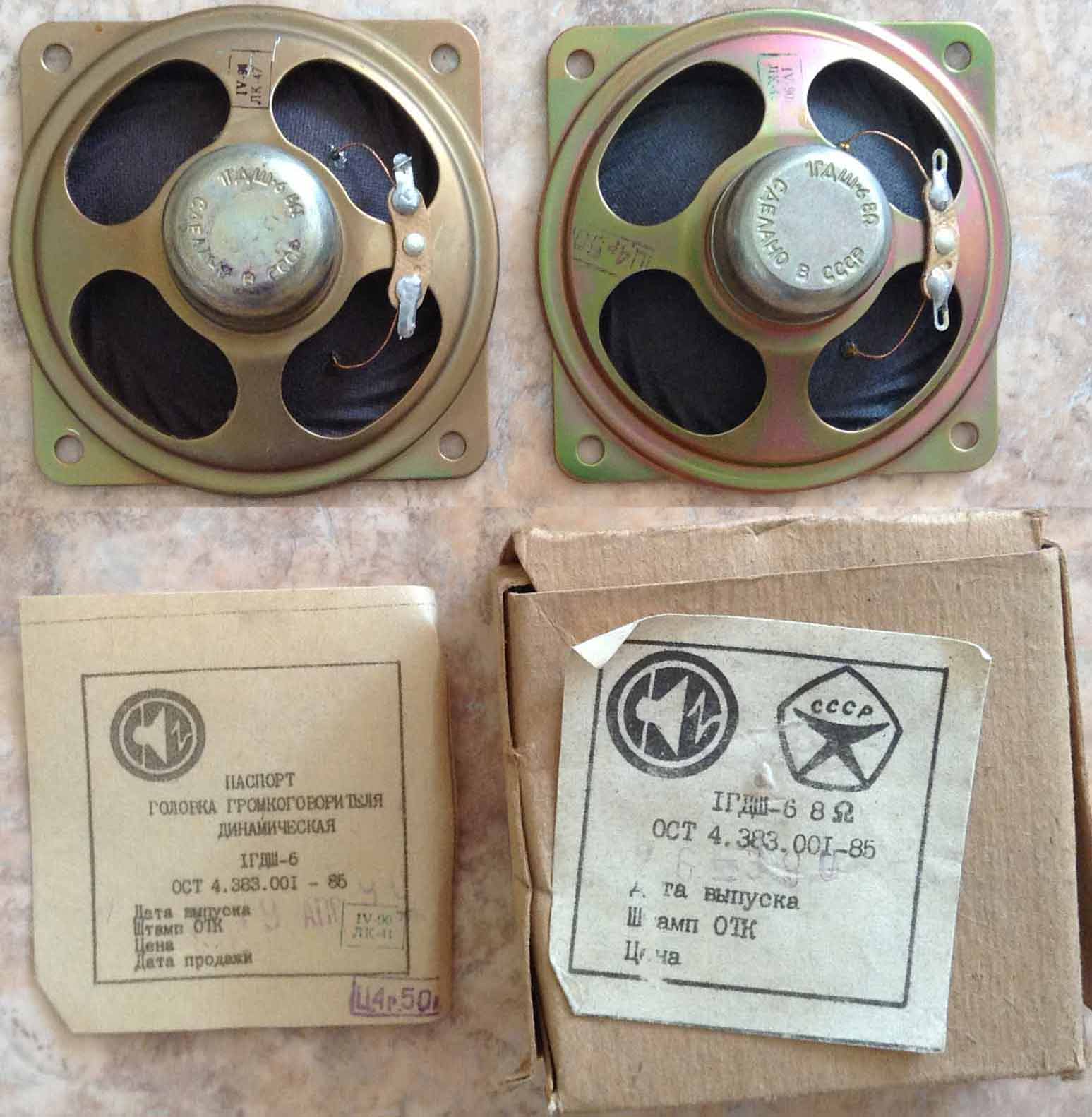

1ГДШ-6 новые динамики в коробке

+ Щелкните по рисунку, чтобы увеличить!



Данные динамики применялись не только в радиоприемниках Россия РП-203, но и в некоторых других: радиоприемнике Меридиан РП-248, магнитофоне Протон М-411, в колонках Электроника 2АС-01А и др.





Михаил Дмитриенко, Алма-Ата, 2015 г.
