0,5ГДШ-2 динамическая головка, СССР

Динамик 0,5ГДШ-2 был извлечен из абонентского громкоговорителя "Алма-Ата", производства ПО "Кызыл ТУ", Алма-Ата, Казахстан (подробное его описание здесь ), сама динамическая головка изготовлена на заводе «Радиоизделий», г. Кировоград.

Динамик 0,5ГДШ-2 был достаточно широко распространен и применялся во многих устройствах, с открытым оформлением. Его ставили, как правило, в аппараты, где не требовалось высокого качества звучания: переносные радиоприемники, абонентские громкоговорители, сигнальные устройства и подобное.

Щелкните по рисунку, чтобы увеличить!	Щелкните по рисунку, чтобы увеличить!
Щелкните по рисунку, чтобы увеличить!	Щелкните по рисунку, чтобы увеличить!

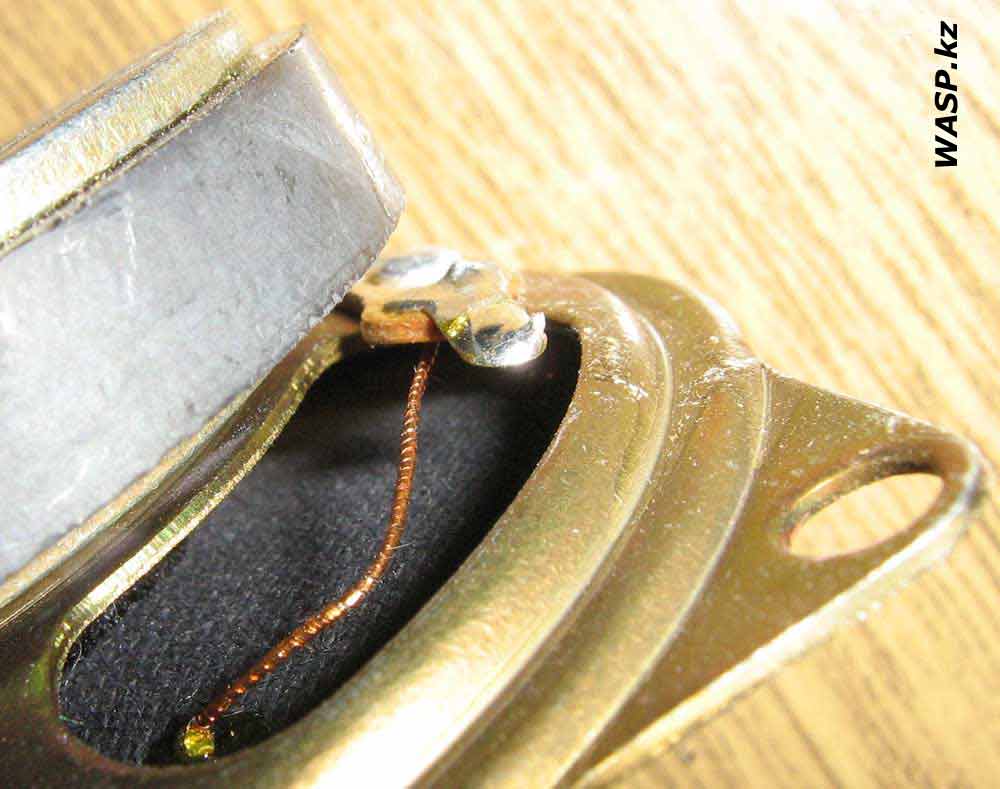

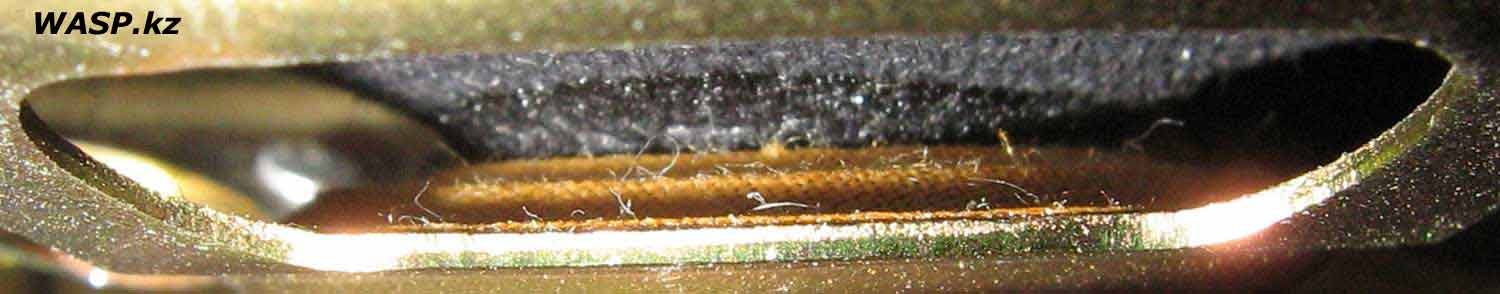

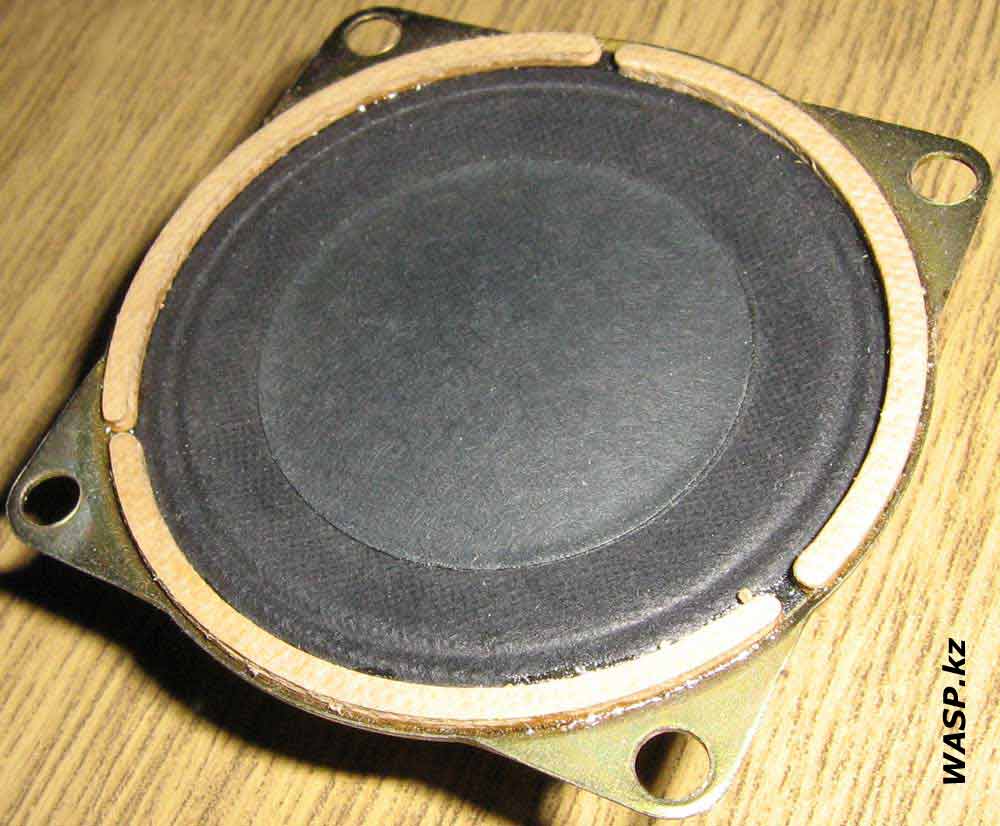

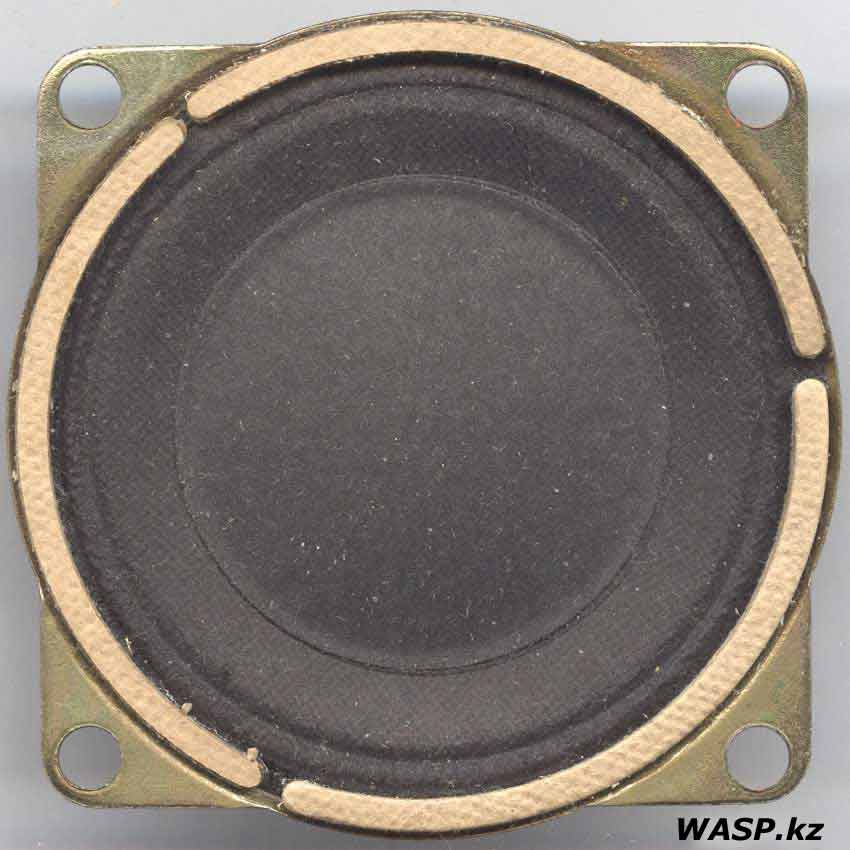

Итак, динамическая головка 0,5ГДШ-2 круглая по форме, с четырьмя ушками для монтажа. Козина штампованная из стали толщиной 0,8 мм. Магнитная система неэкранированная, магнит ферритовый. Диффузор и подвес выполнены заодно из одной бумажной массы с пропиткой. Из нее выполнен и пылезащитный колпачок, который занимает две трети диффузора (диаметр 37,5 мм), и видимо участвует в формировании звуковых волн и придает дополнительную жесткость диффузору. Диффузор по внешнему краю прижат разрезным кольцом из прессованного картона. Контактная площадка так же из картона, прикрепленного к корзине одной алюминиевой заклепкой, полярность подключения головки отсутствует. Сами контакты обычные, под пайку. Подводящие провода - узкая медная полоса, навитая на гибкую основу. Центрирующая шайба стандартная, гофрированная, из ткани с пропиткой.

Диаметр магнита 45 мм, толщина магнита 7 мм, наибольший размер по внешнему диаметру корзины 63 мм, квадрат ушек крепления 58х58 мм, полная высота (глубина) динамика 0,5ГДШ-2 равна 21,7 мм. Диаметр керна звуковой катушки 15 мм.

Щелкните по рисунку, чтобы увеличить!

Щелкните по рисунку, чтобы увеличить!

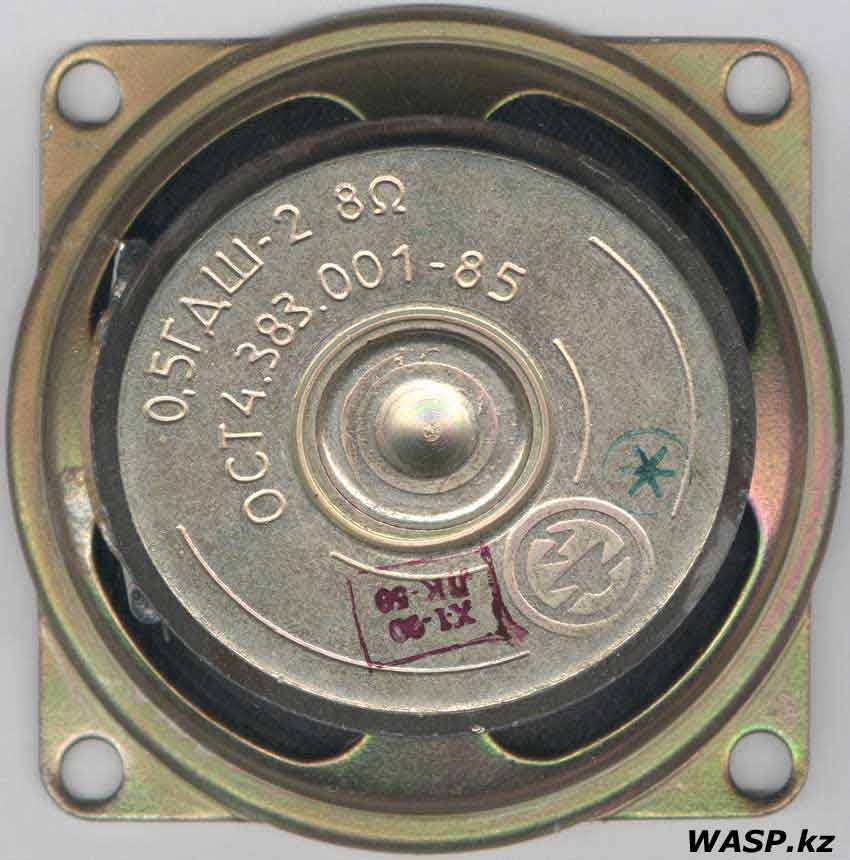

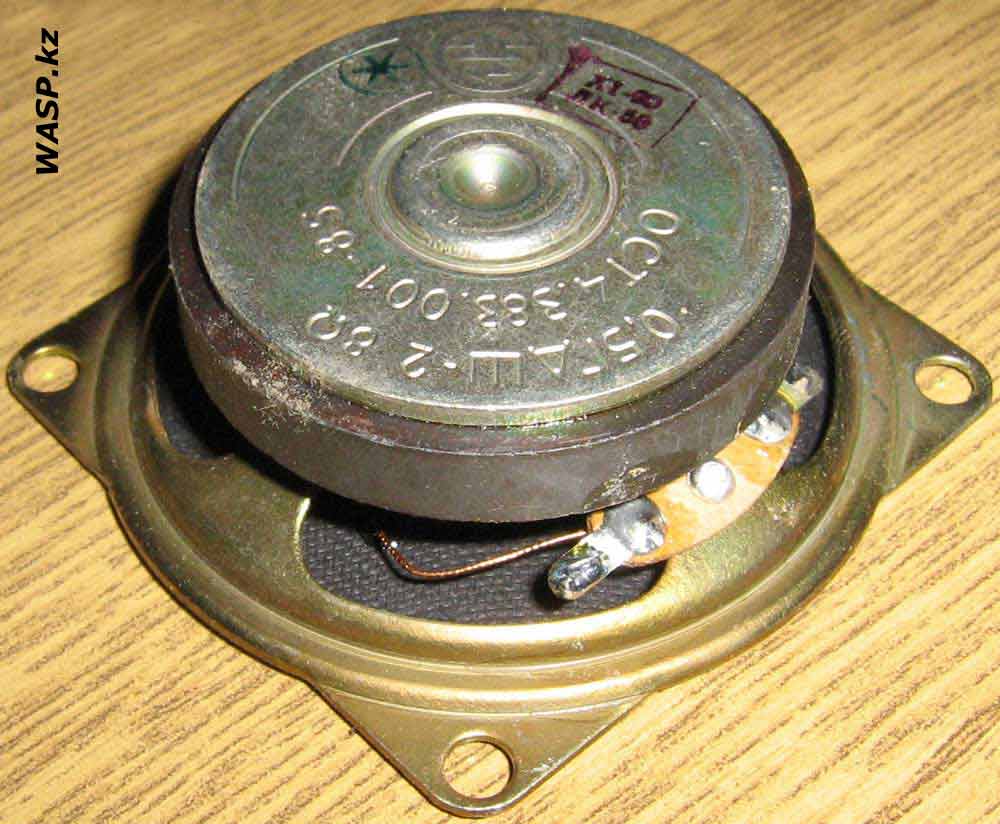

На тыльной стороне, фланец из толстой стали, на нем выбит логотип производителя, наименование модели, сопротивление звуковой катушки, номер стандарта...

Технические характеристики 0,5ГДШ-2:

Эффективный рабочий диапазон частот 315-5000 Гц (при неравномерности ЧХ 14 дБ)

Уровень характеристической чувствительности, не менее 90 дБ (500-5000) Гц

Номинальное электрическое сопротивление 8 Ом

Предельная шумовая мощность 0,5 Вт

Предельная долговременная мощность 2 Вт

Предельная кратковременная мощность 3,0 Вт

Частота основного резонанса 290 ±60 Гц

Полная добротность 1,5...3

Полный коэффициент гармонических искажений 5%

Номинальное среднее звуковое давление 0,21 Па

Гарантийный срок эксплуатации 2 года

Вес 0,13 кг.

Технические условия: ДУКЗ.843.000 ТУ, отраслевой стандарт ОСТ4.383.001-85.

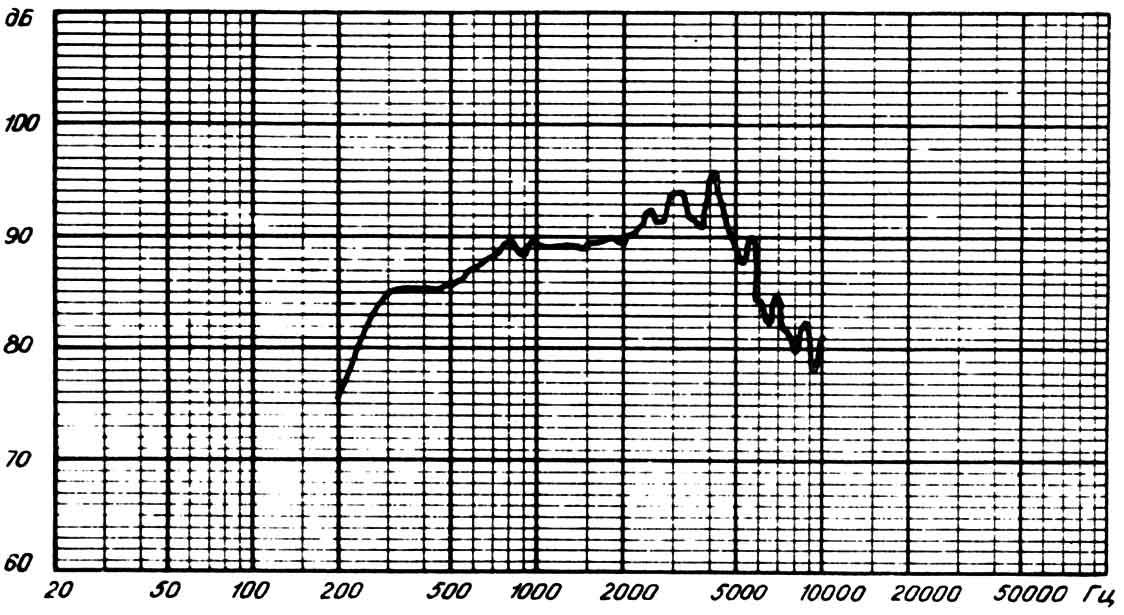

Амплитудно-частотная характеристика звукового давления

Щелкните по рисунку, чтобы увеличить!

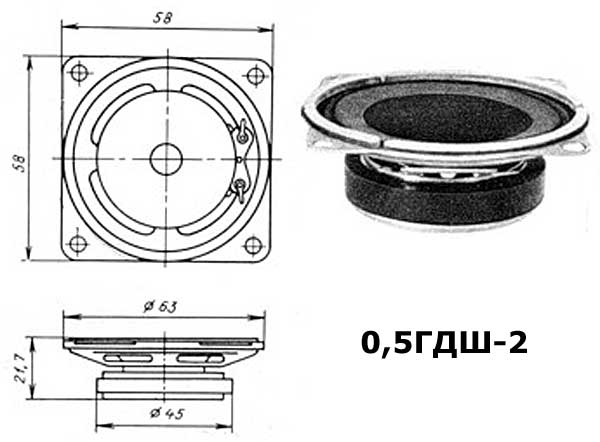

Чертежи динамической головки 0,5ГДШ-2

Михаил Дмитриенко, Алма-Ата, 2012 г.
