LG 300RB03F широкополосный динамик

LG 300RB03F широкополосный динамик





Динамические головки LG 300RB03F были извлечены из магнитолы LG LPC-LM340X (по ссылке вы можете прочесть полное описание с полной разборкой этой магнитолы).

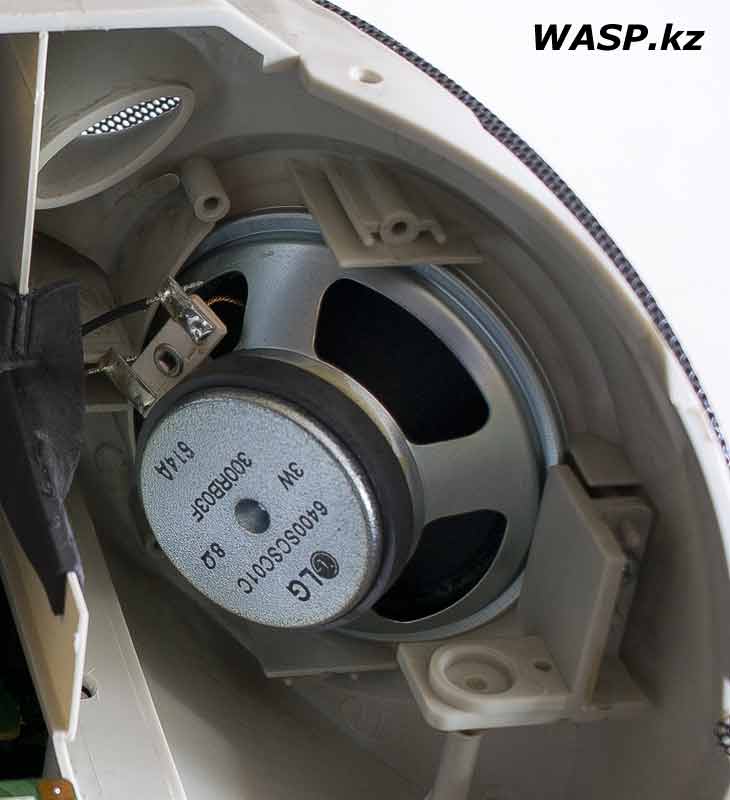

LG 300RB03Fдинамик в магнитоле LG LPC-LM340X

Установка динамика LG 300RB03F в магнитоле...



Динамики были закреплены в корпусе магнитолы пластмассовыми прижимами, акустическое оформление - "открытый ящик". Хоть на корпусе рядом с динамиками и присутствовали подобия фазоинверторов, это все фикция. Динамики расположены не в закрытом объеме, сам корпус магнитолы имеет массу вентиляционных отверстий...



Итак, головка динамическая, или громкоговоритель, или просто динамик LG 300RB03F - электродинамического типа с неэкранированной магнитной цепью. Широкополосный. Круглый по форме.

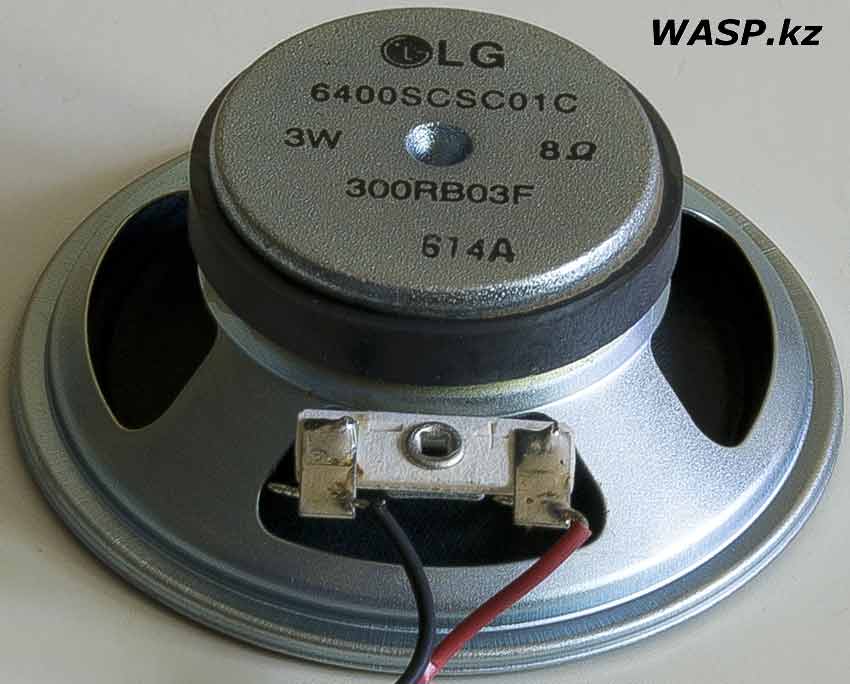

LG 300RB03F широкополосная динамическая головка



Корзина стальная, штампованная, диаметр 77 мм, толщина стали 0,5 мм. Корзина не имеет монтажных ушек с отверстиями. Диффузор с подвесом выполнены заодно из бумажной массы с пропиткой. Подвес на внешней стороне дополнительно проклеен каким-то эластичным составом. Диаметр диффузора с подвижной частью подвеса - 70 мм.

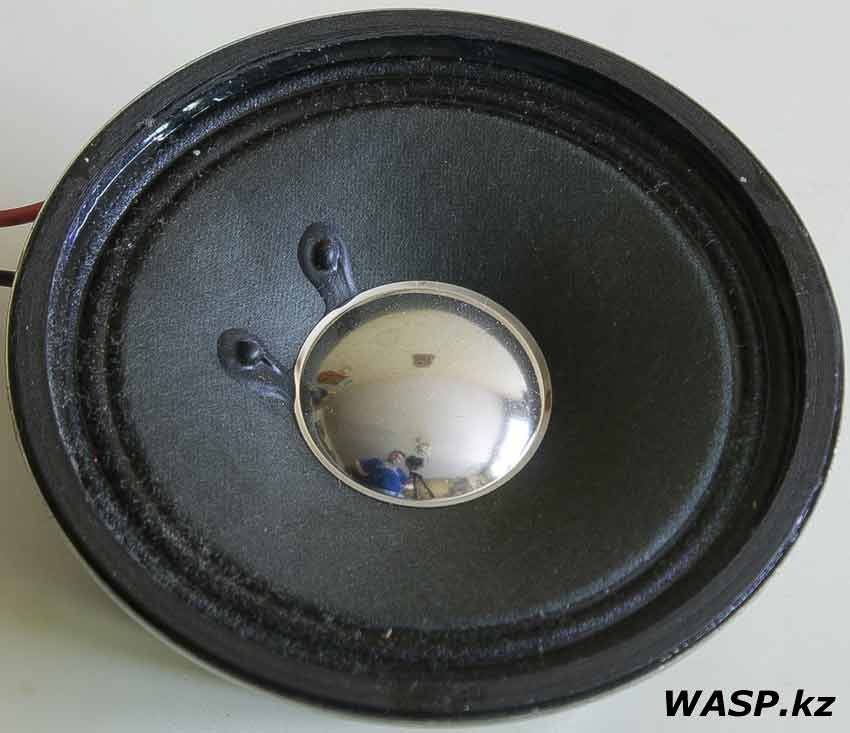

LG 300RB03F динамический громкоговоритель



В центре диффузора пылезащитный колпачок из пленки - лавсана (?) зеркального металлического цвета. Центрирующая шайба стандартная, гофрированная из ткани с пропиткой. Отверстий на ней нет. Подводящие провода витые, толщиной 0,8 мм. Контактная площадка держится на корзине с помощью одной заклепки. Фибра белого цвета, на ней выбиты знаки полярности подключения. Контакты под пайку.

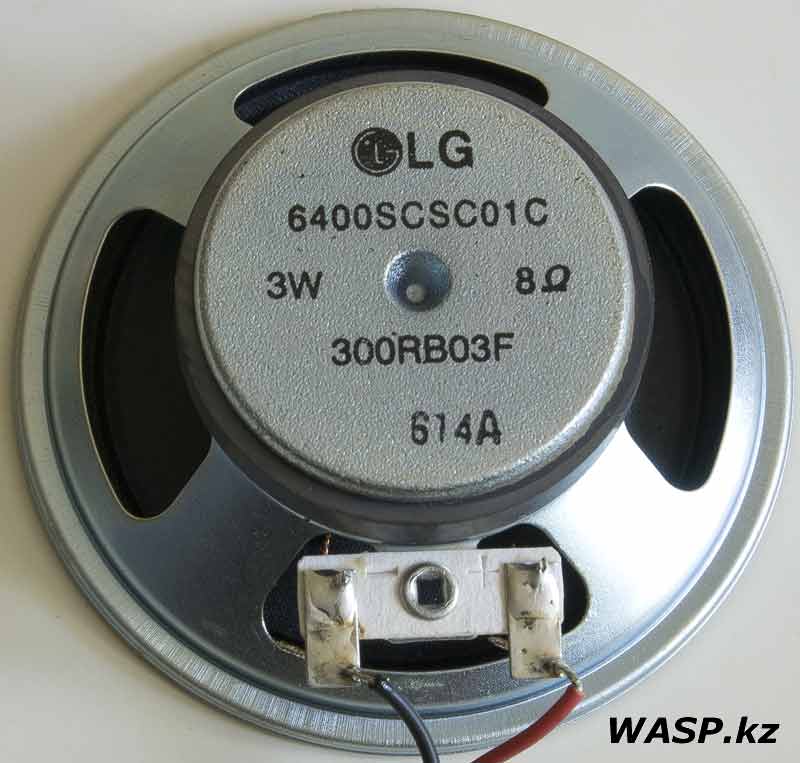

6400SCS01C динамик LG 300RB03F



Магнит кольцевой ферритовый постоянный, внешний диаметр 44 мм, толщина 6 мм. На торцевом фланце нанесена следующая маркировка: логотип LG, затем 6400SCS01C. Мощность 3W, 8Ω, 300RB03F, 614A.



На этом заканчиваю. Никаких особых впечатлений эти динамики не оставляют... Массовый тираж, среднее качество...





Михаил Дмитриенко, Алма-Ата, 2015 г.
