LG LPC-LM340X магнитола с CD-проигрывателем

LG LPC-LM340X магнитола с CD-проигрывателем





1 - внешний осмотр, характеристики

2 - разборка магнитолы

3 - платы электроники

4 - магнитофонная панель и CD проигрыватель





Магнитола LG LPC-LM340X включает в себя радиоприемник, магнитофонную панель и CD-проигрыватель. Она изготовлена в мае 2006 года в Казахстане (г. Алматы, ул. Молодежная 2а), представительство LG в Казахстане - LG Electronics Almaty Kazakhstan. Понятно, что эта магнитола только собрана в Казахстане - отверточная сборка... Статья состоит из четырех частей, и здесь очень много фотографий...

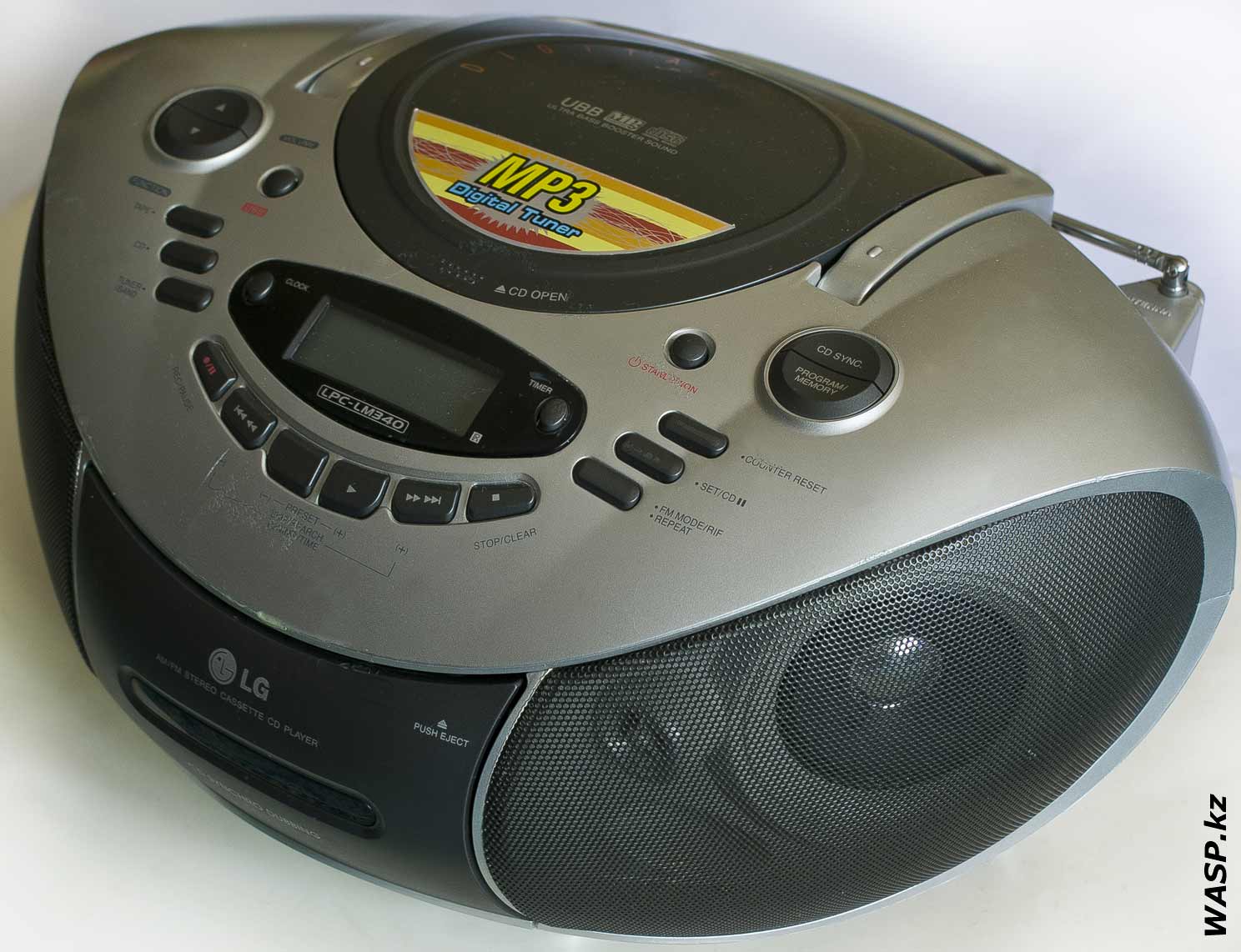

LG LPC-LM340X магнитола с CD проигрывателем

+ Щелкните по рисунку, чтобы увеличить!

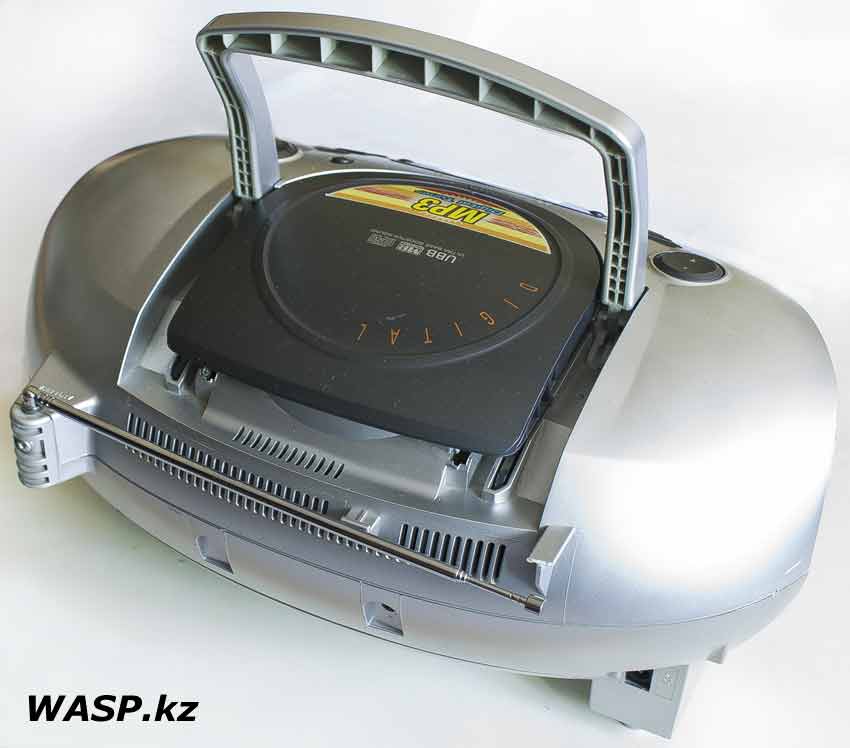

LG LPC-LM340X магнитола, полное описание



LG LPC-LM340X разъемы на задней стороне

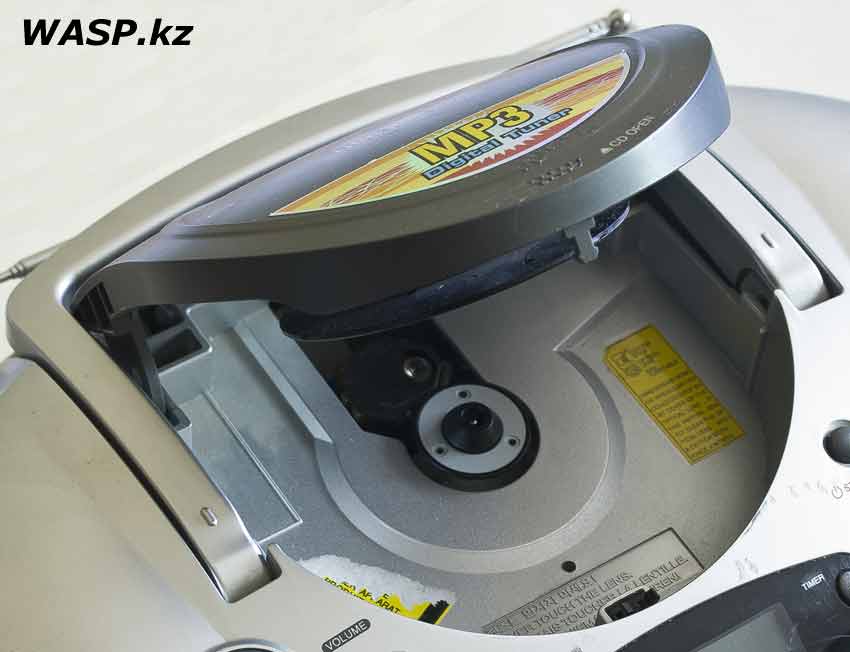

LG LPC-LM340X блок CD-плеера

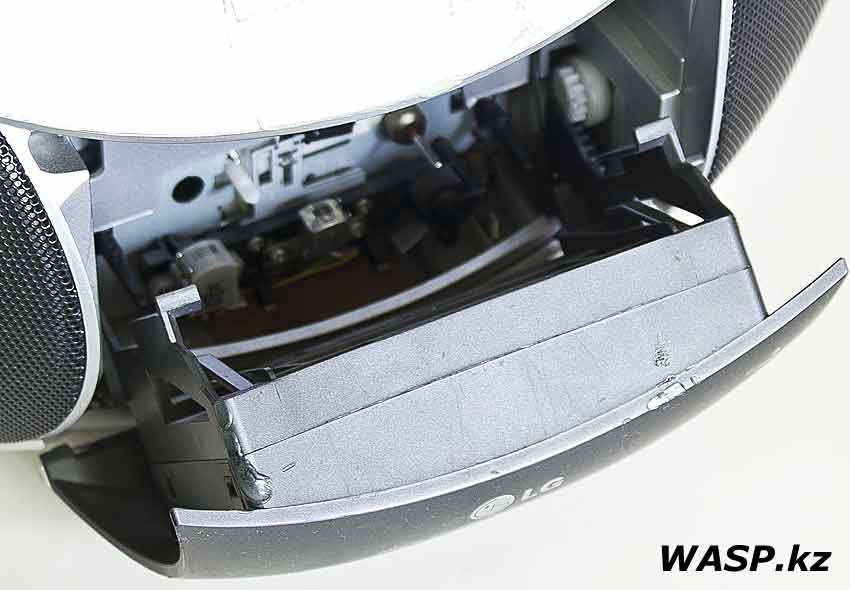

LG LPC-LM340X магнитофонный блок



Внешне LG LPC-LM340X напоминает магнитолу Panasonic RX-D29, которую я рассматривал несколько раньше - этакая плоская "лягушка"... В самой передней части расположена крышка касетоприемника магнитофонной панели, по ее бокам расходятся как два глаза огромные решетки, закрывающие акустическую систему. выше располагаются кнопки управления и ЖК-дисплей, в самом верху крышка CD проигрывателя. Там же ручка для переноски. На задней стороне телескопическая антенна радиоприемника, Разъем для подключения к сети электрического тока, разъем для подключения наушников (иных разъемов входов или выходов нет). В нижней части большой отсек для батареек... Все просто и стандартно.

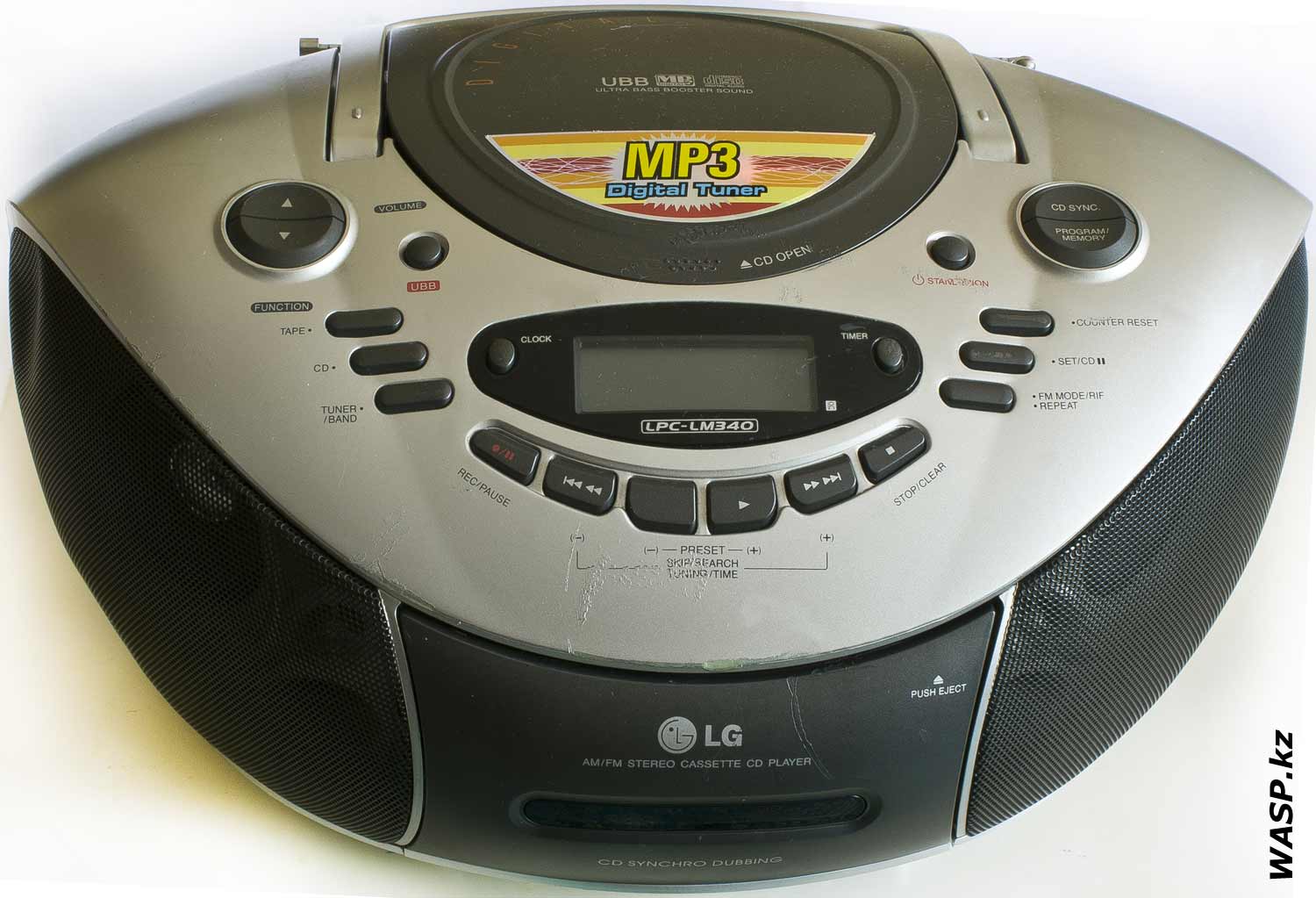

LG LPC-LM340X все кнопки управления магнитолой

+ Щелкните по рисунку, чтобы увеличить!



Рассмотрим элементы управления. По центру находится жидкокристаллический дисплей. Ниже его название модели магнитолы LPC- LM340. По бокам дисплея две кнопки - часы и таймер. Там же, скрытый темной накладкой расположен ИК-датчик (магнитола идет в комплекте с пультом ДУ). Ниже расположены шесть кнопок основного управления - они работают как для магнитофона, так и для CD плеера и для радиоприемника, в зависимости от выбранного общего режима работы устройства: кнопка запись/пауза, настройка времени, поиск по CD и так далее - все это описано в Руководстве по эксплуатации (ссылка на скачивание в конце статьи).

В левой части три кнопки переключения режимов работы: магнитофонная панель, CD плеер и радиоприемник. Выше большая сдвоенная кнопка - регулировка уровня громкости. Тут же кнопка UBB - усиление нижних частот акустической системы (эту функцию еще называют Супер Бас).

Справа три кнопки управления радиоприемником, кнопка повтор, установка/пауза CD. Такая же сдвоенная кнопка - синхронизация CD и кнопка программирования памяти. Последняя кнопка - Включение/выключение сети (обесточивания устройства при этом не происходит, работают часы... обесточить можно только выдернув вилку из розетки).

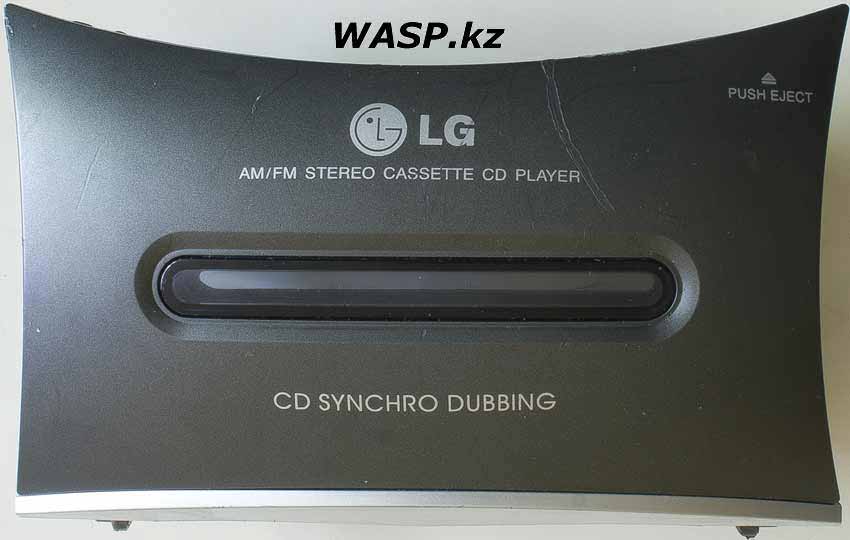

LG LPC-LM340X крышка магнитофона



На крышке магнитофонной деки мы видим логотип LG, тип устройства AM/FM Stereo Cassette CD Player, в правом верхнем углу - Push Eject (нажимать здесь для открытия и закрытия кассето приемника), CD Synchro Dubbing - синхронизация записи с CD диска. Посередине идет узкое прозрачное окошко.

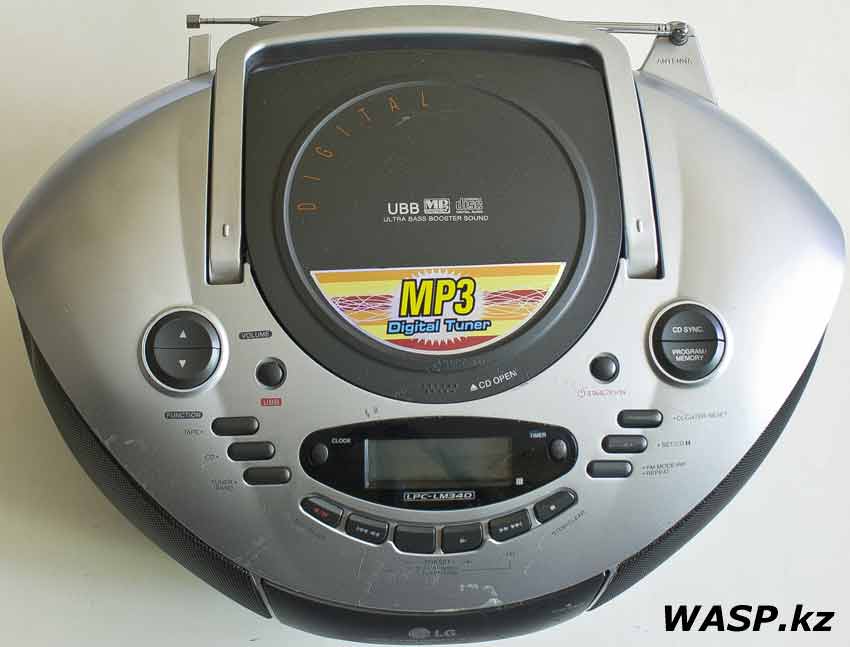

LG LPC-LM340X магнитола вид сверху

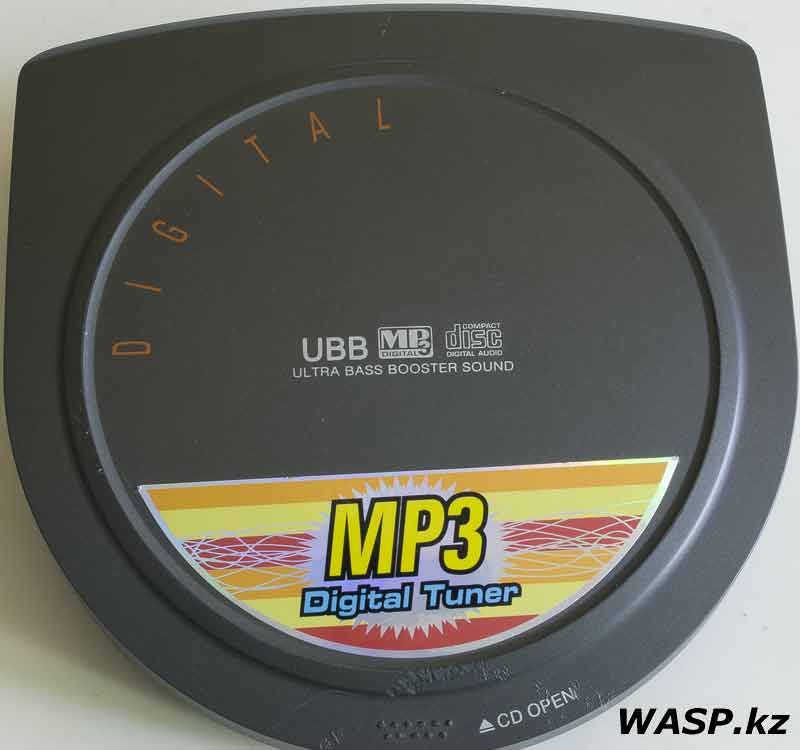

LG LPC-LM340X крышка сомпакт дисков



На крышке CD проигрывателя мы видим такие надписи: Digital, UBB - Ultra Bass Booster Sound, MP3 Digital, Compact Disc Digital Audio. Яркая наклейка, на которой - MP3 Digital Tuner. открывается и закрывается крышка CD плеера также нажатием пальцем на нее...



Теперь кратко о характеристиках магнитолы LG LPC-LM340X:



Тип - переносная стерео магнитола, CD плеер, магнитофон, радио тюнер

Номинальная выходная мощность акустической системы - 2,5 Вт на канал

Четыре предустановки эквалайзера

Диапазоны радиотюнера AM и FM

50 предустановленных радиостанций

Диапазон воспроизводимых частот CD 100-18000 Гц

Отношение сигнал/шум CD 59 дБ

Коэффициент гармоник CD 0,7%

CD-плеер поддерживает типы дисков: CD-R, CD-RW, в формате MP3

Диапазон частот FM 65-74 МГц, 87,5-108 МГц, промежуточная частота 10,7 МГц, телескопическая антенна

Диапазон частот AM (или MW) 522-1611 кГц или 530-1610 кГц, промежуточная частота 450 кГц, ферритовая внутренняя антенна.

Магнитофон: одна дека, 4 дорожки и два канала стереозаписи, диапазон воспроизводимых частот 125-8000 Гц, отношение сигнал/шум - 40/45 дБ (REC/PLAY)

Часы, таймер, будильник, эквалайзер

Пульт дистанционного управления, диапазон - 7 метров

Потребляемая мощность 13 Вт

Размеры (Ш х В х Г) - 360 х 170 х 260 мм

Масса 3,24 кг

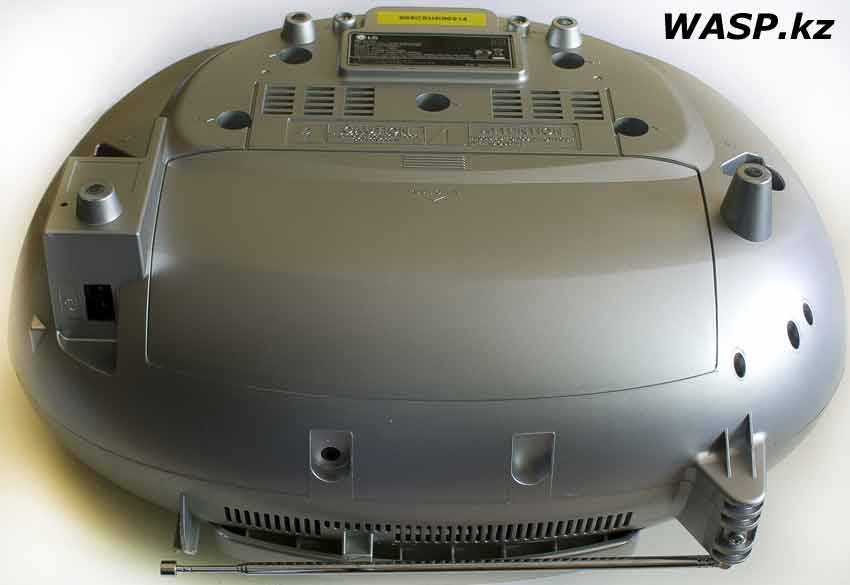

LG LPC-LM340X магнитола, устройство и характеристики

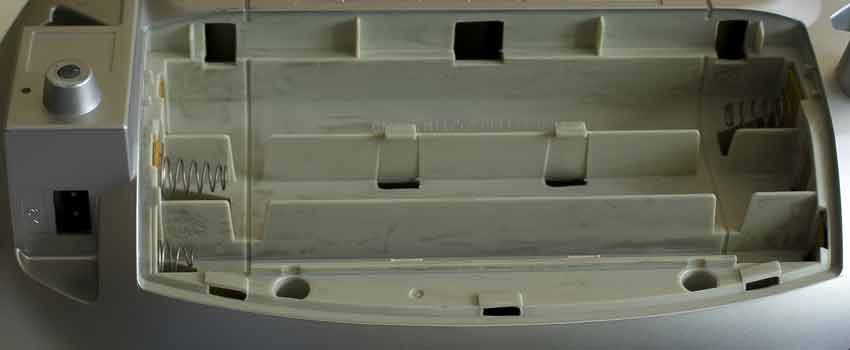

LG LPC-LM340X отсек для батареек

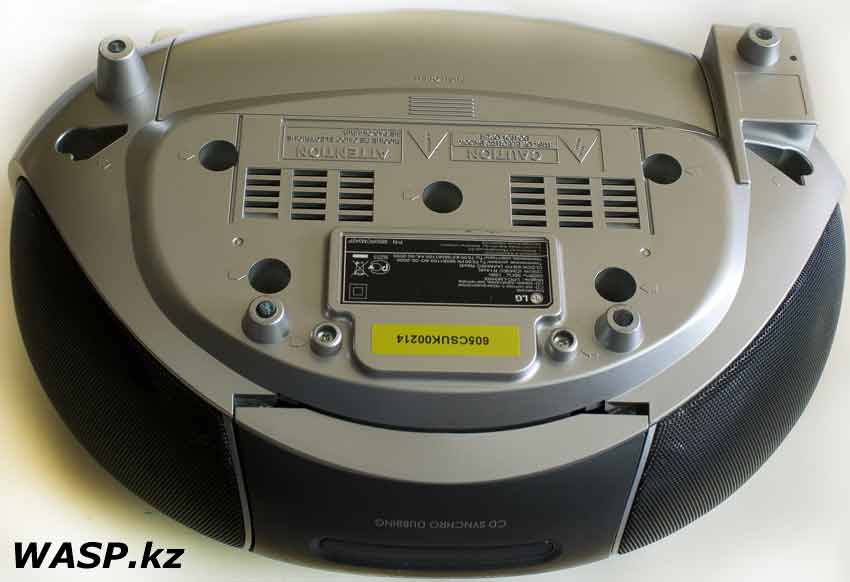

LG LPC-LM340X нижняя сторона магнитолы

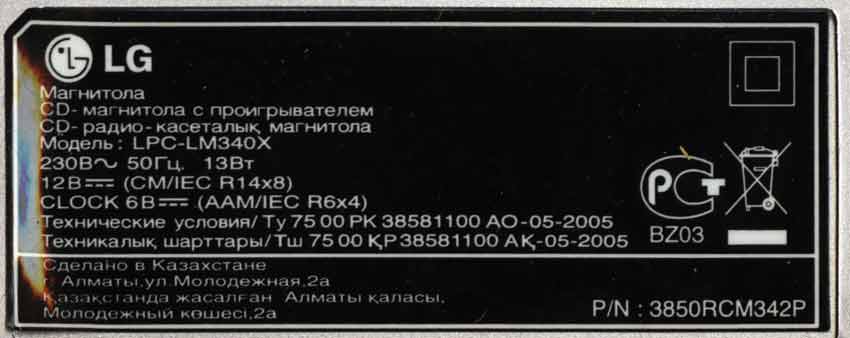

LG LPC-LM340X этикетка или шильдик магнитолы



На нижней стороне магнитолы LG LPC-LM340X мы видим ножки, вентиляционные отверстия, предупредительные надписи об высоком напряжении. Одна наклейка - серийный номер изделия. Вторая - этикетка или шильдик магнитолы. На ней мы видим: логотип LG, модель LPC-LM340X, данные по питанию от сети 220 вольт и от батареек, указаны технические условия ТУ7500РК 38581100 АЛ-05-2005. Значок российской сертификации. Внутренний номер P/N:3850RCM342P. и прочее. Все надписи на русском и казахском языках.



Во второй части статьи я опишу весь процесс разборки магнитолы, далее рассмотрю все элементы по отдельности...



* Скачать руководство Пользователя и сервис-мануал на магнитолу LG LPC-LM340X





Михаил Дмитриенко, Алма-Ата, 2015 г.
