Статьи » Телефонные аппараты, сотовая связь » Panasonic KX-A146RUT - трубка радиотелефона
Panasonic KX-A146RUT - трубка радиотелефона

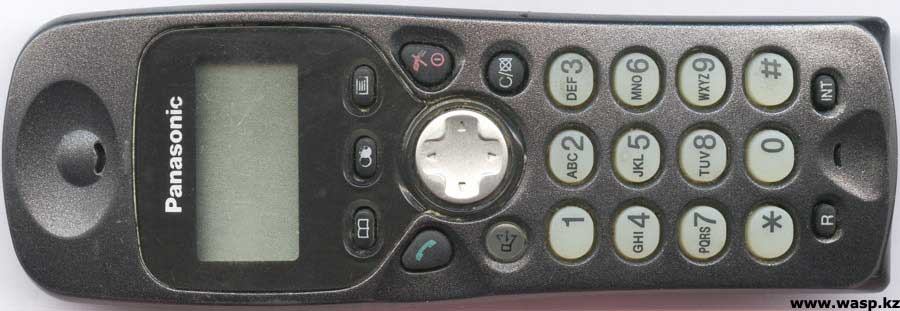

KX-A146RUT Panasonic - трубка радиотелефона



Трубка KX-A146RUT подходит к радиотелефонам Panasonic KX-TCD460 / 465... Внешне это обычная трубка в ряду прочих сходных изделий от компании Панасоник. Мы рассмотрим ее внимательней, полностью ее разберем, посмотрим...



+ Щелкайте по фото, чтобы увеличить!



Передняя сторона трубки



Передняя сторона трубки имеет: органы управления - 21 кнопка и один четырехпозиционный джойстик. Среди них: 9 кнопок номеронабирателя и цифробуквенного ввода, телефонная книга, повторный набор/пауза, вызов меню/ОК, поднятие трубки/разговор, положить трубку/включить-выключить питание, громкая связь, очистить набранное/отключение звука, повторный вызов, внутренняя связь. Джойстик предназначен для навигации в меню, телефонной книге. Ниже блока клавиш расположен микрофон, выше - дисплей, вверху - динамик.


По бокам трубки, внизу расположены зарядные контакты для аккумуляторов. На нижнем торце имеется наклейка, с указанием модели: Panasonic KX-A146RUT PQG16955ZA.



KX-A146RUT Panasonic - трубка радиотелефона

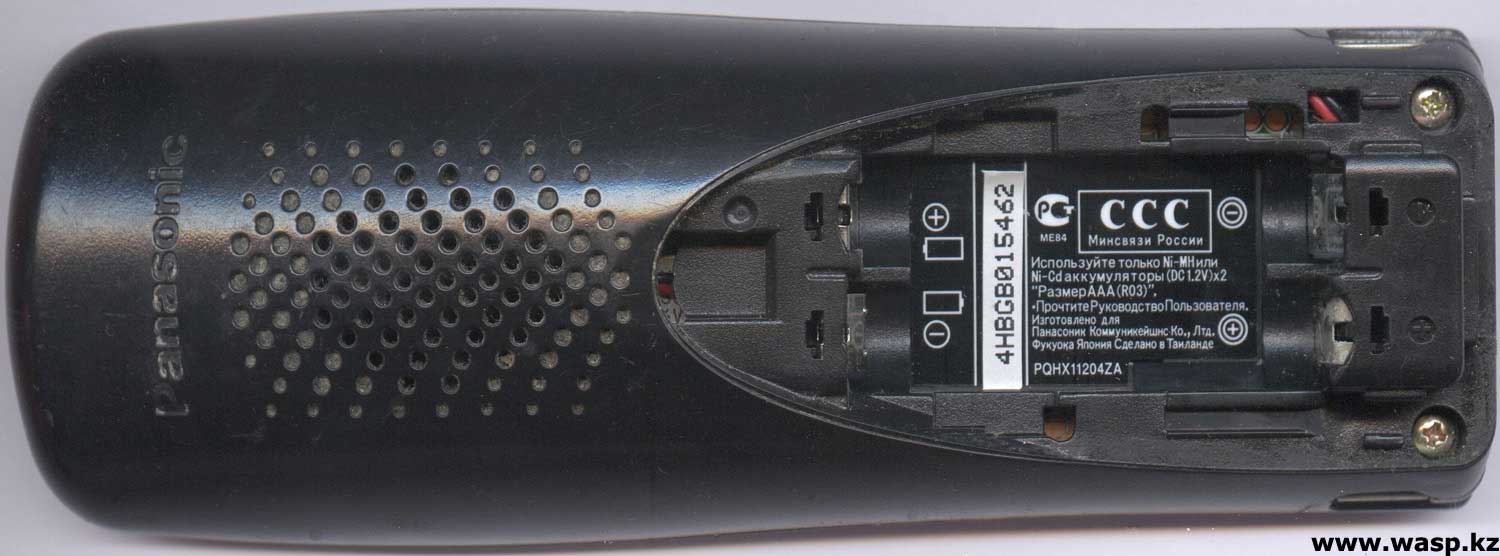

Panasonic KX-A146RUT PQG16955ZA



Panasonic KX-A146RUT трубка PQG16955ZA для базовой станции



На задней стороне трубки есть решетка, за которой расположен большой динамик громкой связи. Внизу - отсек для аккумуляторных батарей. Сняв крышку, мы видим: четыре отверстия для заводской настройки (прошивки), трубки, место под две аккумуляторные батареи размера ААА с указанием полярности установки. Стикер с серийным номером. Наклейка с некоторыми данными: значки стандартов России, указание по использованию аккумуляторов Ni-MH или Ni-Cd. Страна изготовления - Таиланд.



Разборка радиотелефона


Там же под крышкой находятся два винта, выкручиваем их и расцепляя остальные защелки разбираем корпус радиотелефона на две части. Смотрим, что внутри.



устройство трубки Panasonic KX-A146RUT ремонт PQG16955ZA

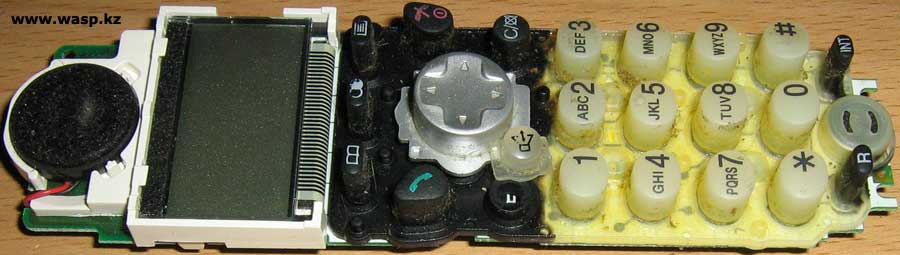

Panasonic KX-A146RUT матрица кнопок с LED подсветкой



На задней крышке только отсек под аккумуляторы и динамик громкой связи. В лицевой части корпуса - вся электроника.



Электроника радиотелефона



Плата трубки Panasonic KX-A146RUT имеет следующие маркировки: PQUP11250ZA-CX for KX-A144R. Дата изготовления - 20 февраля 2004 года. Мы видим большую микросхему Infineon PMB7720 H V1.457 D452ZB 140V4.51 EL428116 - это процессор. Далее еще несколько микросхем: IC2 чип 24LC32A - прошиваемая память радиотелефона, IC101 чип 2149 422 JRC (даташит на него не нашел). Кварц с тремя ножками 10.3M-4EU. Два твердотельных электролитических конденсатора. К плате припаяны: белое поле с надписью SP/BUZ - два провода на динамическую головку громкой связи, полярность указана - красный провод к плюсу, черный к минусу. Другое поле с маркировкой REV и с указанием полярности - к нему припаяны два провода к обычному динамику, правильнее - динамический телефонный капсюль. Рядом с процессором две отдельные площадки, промаркированные TP3 и TP4, также с указанием полярности - к ним припаяны два провода, идущие от аккумуляторов. Ниже позолоченные площадки с обозначением TP20 и TP21, к ним винтами притягиваются контакты для подзарядки батарей с базового блока. Тут же площадка, подписанная MIC - здесь с обратной стороны впаян микрофон. В верхней части платы расположена небольшая стальная антенна, там же экранированный блок с наклейкой, на ней: J3FKKO 000003 UGSE6-202A 472153B Made in Japan - ВЧ блок.

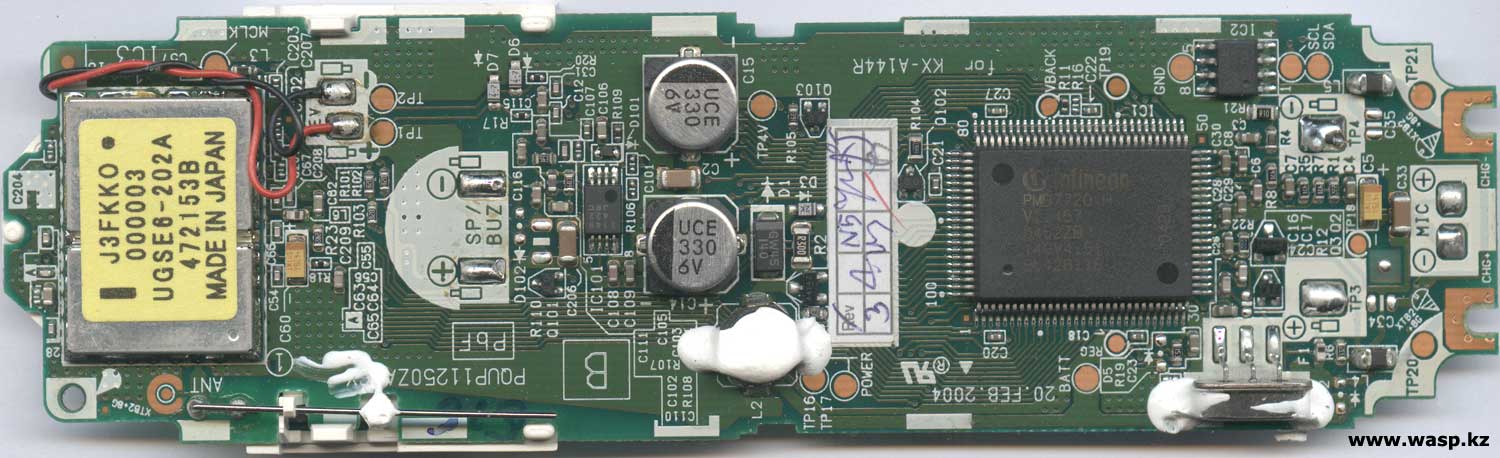

схема трубки Panasonic KX-A146RUT радиотелефон PQG16955ZA

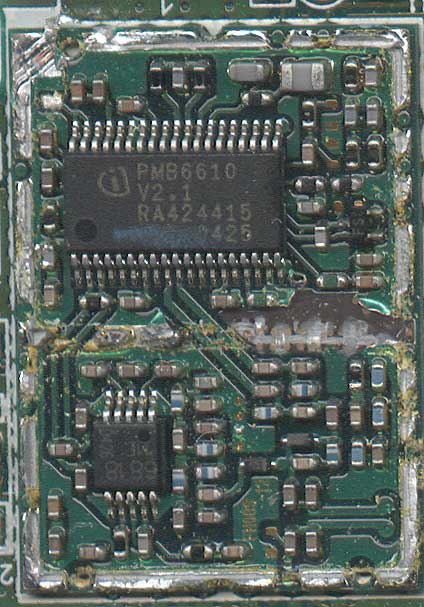

ВЧ блок  UGSE6-202A в KX-A146RUT и микросхема PMB6610 V2.1

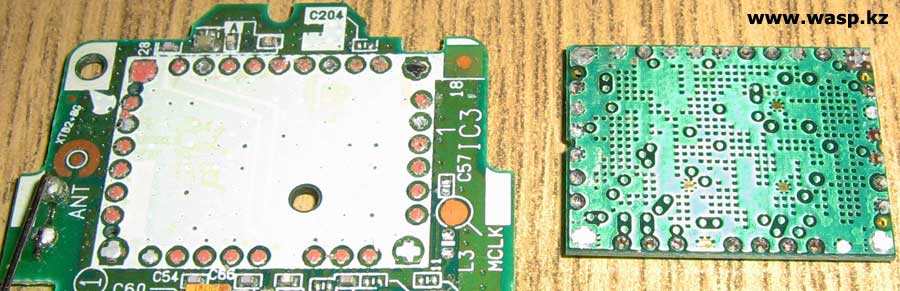

Panasonic KX-A146RUT схема ВЧ блока PMB6818



Снимаем с этого блока UGSE6-202A верхнюю крышку. Там небольшая плата, с двумя микросхемами PMB6610 V2.1 и 6818 (PMB6818) - приёмопередатчик DECT, обе производства Infineon. На плате маркировка FH089-12. Плата ВЧ блока припаяна круглыми пятачками к основной плате радиотелефона Panasonic KX-A146RUT.



С другой стороны основной платы трубки расположена матрица кнопок номеронабирателя и других элементов управления, там распаяно пять светодиодов подсветки. Ниже расположен микрофон, на нем нет обозначений. Выше матрицы кнопок расположен монохромный дисплей, в верхней части которого расположен небольшой динамик. Дисплей крепится к плате с помощью защелок, снимаем его и отдираем гибкий шлейф из 36 проводящих дорожек. Под дисплеем распаяны три светодиода подсветки. Никаких элементов там больше нет.

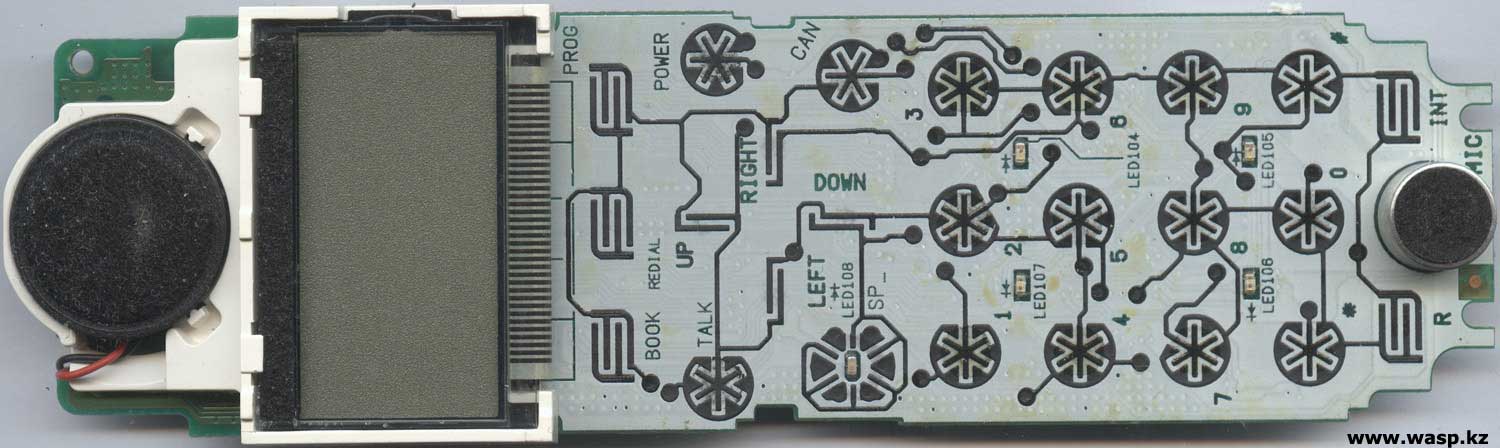

Panasonic KX-A146RUT схема платы электроники на трубку

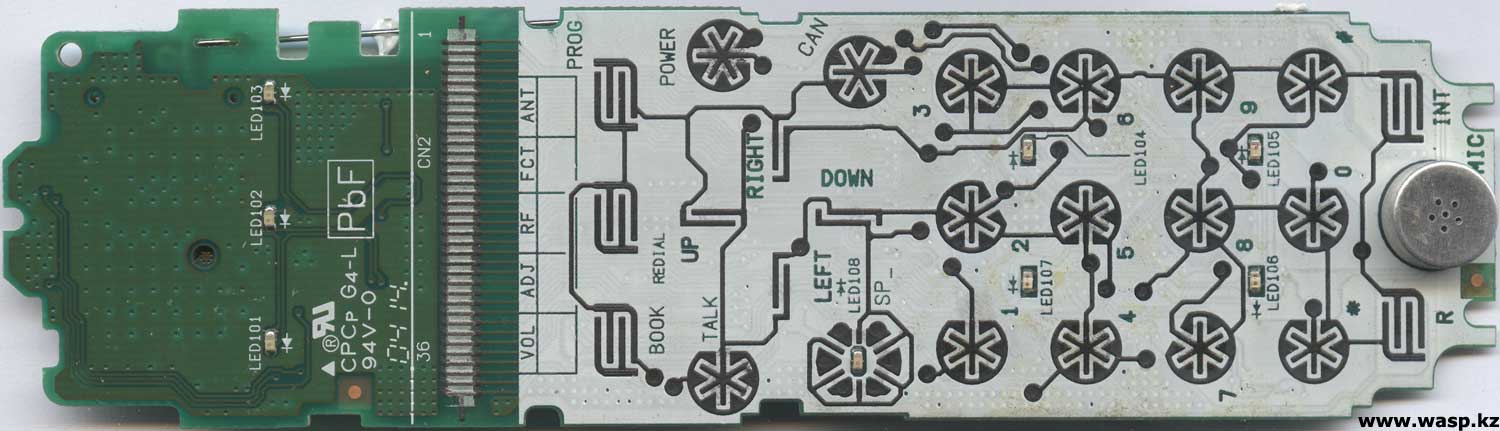

Panasonic KX-TCD460 / 465 и трубка для базы KX-A146RUT схемы

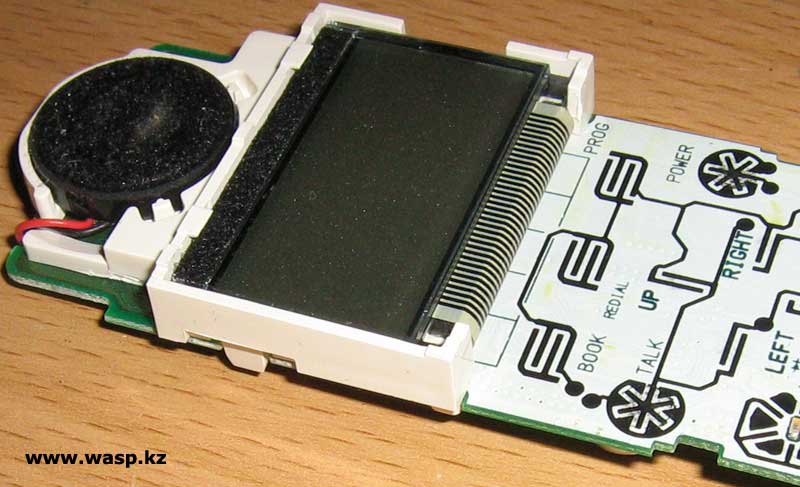

замена дисплея на трубке Panasonic KX-A146RUT

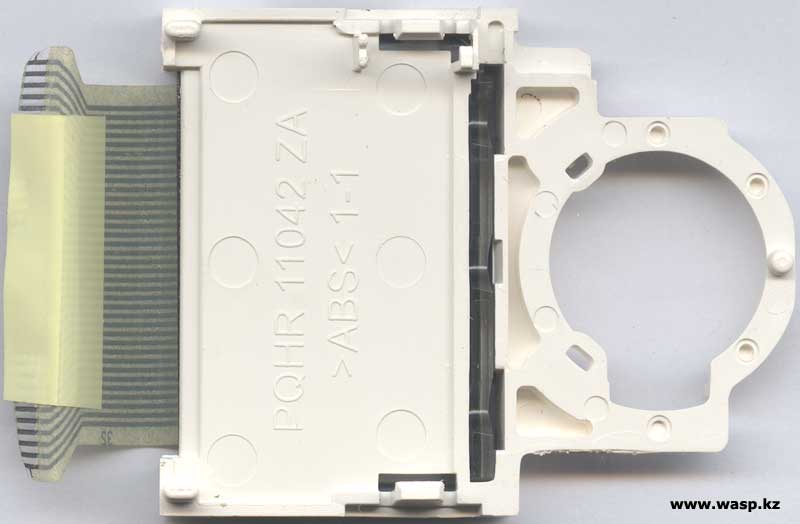

монохромный дисплей PQHR11042ZA в трубке Panasonic KX-A146RUT



Дисплей обычный, с внутренней стороны он промаркирован PQHR11042ZA. Динамик, который в него вставляется, заключен в пластмассовый стаканчик, со стороны диафрагмы затянутый тканью. На магните надпись 04-22. Диаметр динамика 19 мм, толщина 2,8 мм. Диафрагма - пленка. Отверстия в корзине заклеены с внешней стороны тонким волокнистым материалом.

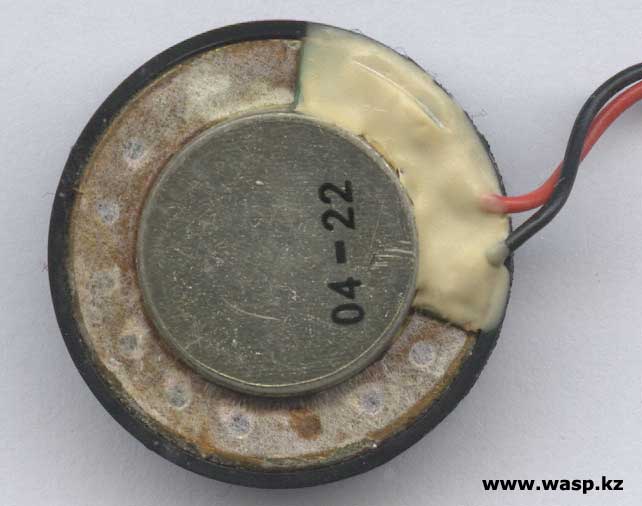

динамик  04-22 в трубке радиотелефона Panasonic KX-A146RUT

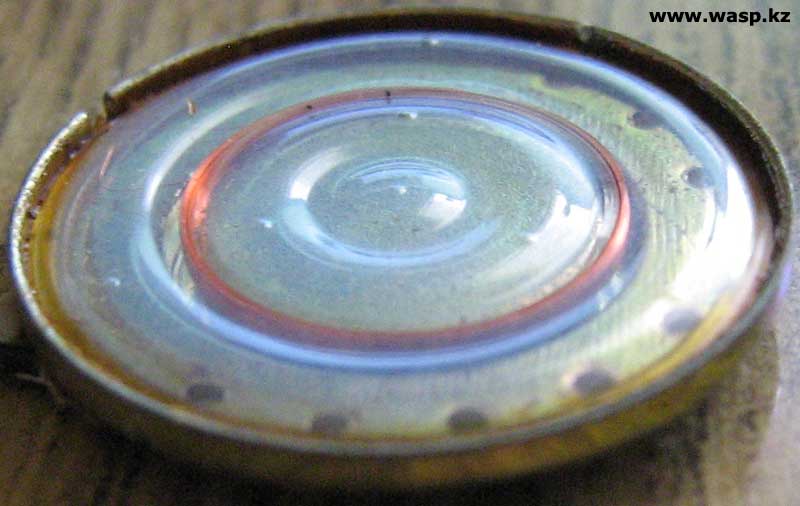

динамическая головка мини KX-A146RUT Panasonic



Динамик громкой связи имеет диаметр 28 мм, толщина 4 мм. Диффузор из какой-то пленки, корзина стальная, отверстия вокруг магнита также заклеены редкой тканью. Магнит имеет металлический экран, на его торце маркировка динамика: YD2801 04 14 и обозначения полярности контактов (этот динамик близнец уже встречавшегося в диктофоне Sony M-425, читайте здесь) - этот динамик изготовлен компанией ETL или E-Tech Electronics Ltd.

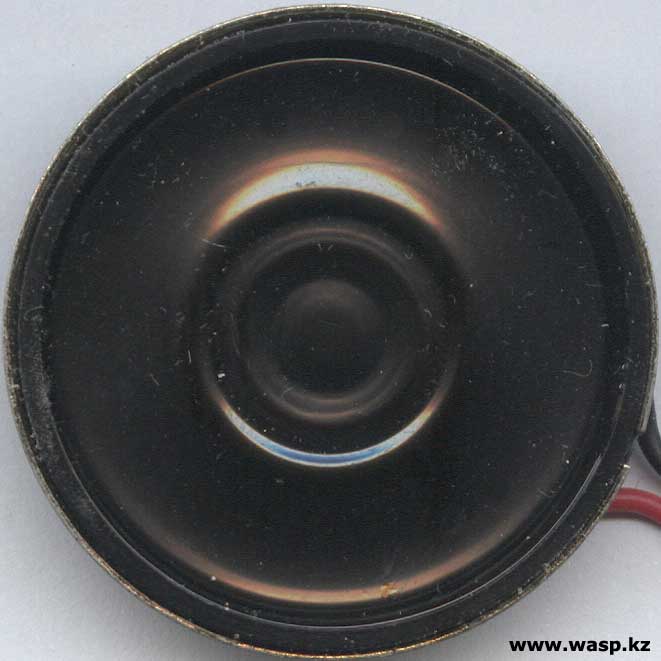

Panasonic KX-A146RUT спикерфон динамическая головка E-Tech Electronics

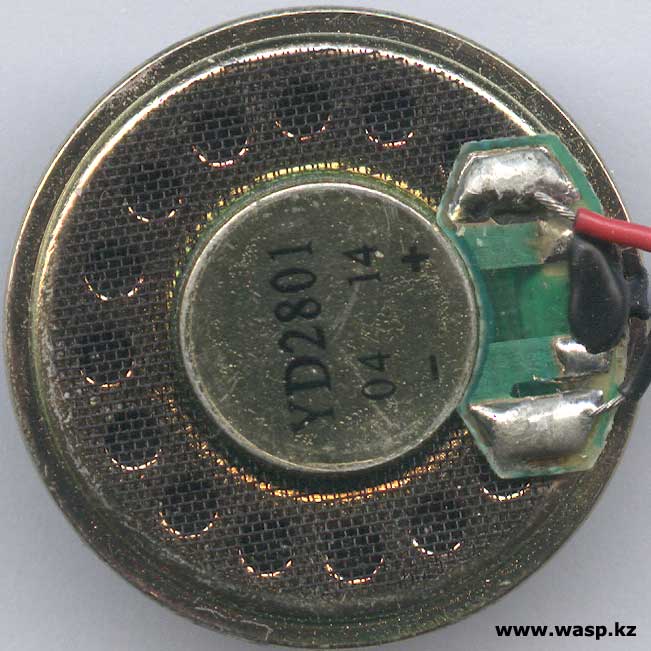

YD2801 04 14 динамическая головка в телефоне Панасоник





Вызов телефонной книги, Redial/Pause, Function/OK, Talk, Talk Off, Speakerphone, Cancel, R (Recall), INT (Intercom)

Автоответчик - возможно только при использовании совместно с базой KX-TCD465

Спикерфон

Питание 2 аккумулятора типа AAA (Ni-MH, 750 мАч) входят в комплект поставки

Совместимость KX-TCD460, KX-TCD465, KX-TCD467; возможна регистрация до 6 трубок на 1 базе

Каждая трубка может быть зарегистрирована не более чем на 4 базах

Вес - чуть больше 500 г

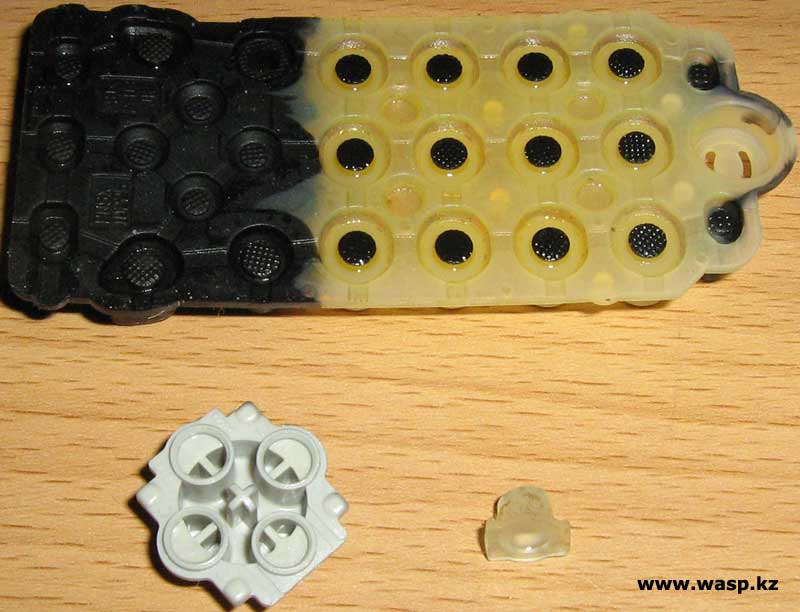

Panasonic KX-A146RUT замена кнопок и ремонт клавиатуры





На этом все. При случае опишу и базу к нему.





Михаил Дмитриенко, Алма-Ата, 2013 г.





KX-A146RUT Panasonic - tube radiotelephone





Handset KX-A146RUT suited to the phone Panasonic KX-TCD460 / 465 ... Externally, it is common in a number of other tube similar products from Panasonic. We look at it carefully, analyze it fully, let's see ...

The front side of the tube is, controls - 21 button and a four-way joystick. Among them: 9 Press the dialer and enter tsifrobukvennogo, phone book, redial / pause, call menu / OK, raise tube / talk, hang up / turn-off the power, speaker, clear type / mute, Recall, intercom. The joystick is used to navigate the menu, the phone book. The following key block microphone is located above - display, above - the speaker.

On the sides of the tube located at the bottom of the battery charging contacts. At the bottom there is a label with specifying models: Panasonic KX-A146RUT PQG16955ZA.

On the back side of the tube is a lattice, which is great for hands-free speaker. Below - bay batteries. After removing the cover, we see the four holes for factory settings (firmware), the tube, place by two rechargeable AAA batteries with the polarity indication. Sticker with the serial number. Label with some of the data: The icons standards of Russia, an indication of the use of Ni-MH batteries or Ni-Cd. Country manufacture - Thailand. In the same under the hood there are two screws, remove them and the rest of the latch is disengaged dismantle radiotelephone housing in two. Look what's inside.

On the back just under the battery compartment and the handsfree speaker. In the front part of the body - all the electronics.

Board tube Panasonic KX-A146RUT has the following markings: PQUP11250ZA-CX for KX-A144R. Date of manufacture - 20 February 2004. We see a great chip Infineon PMB7720 H V1.457 D452ZB 140V4.51 EL428116 - a processor. Then a few more chips: IC2 chip 24LC32A - sews memory radiotelephone, IC101 chip 2149 422 JRC (datasheet it is not found). Quartz with three legs 10.3M-4EU. Two solid electrolytic capacitor. To the board soldered: white box labeled SP / BUZ - two wires to the dynamic head of the speakerphone, the polarity is indicated - red lead to positive, black to negative. Another field labeled REV and indicating polarity - soldered to it two wires to the normal dynamics, correct - the dynamic phone detonator. Close to two separate processor site, labeled TP3 and TP4, also including polarity - to them soldered two wires from the batteries. Below ground gold labeled TP20 and TP21, are attracted to them screw terminals for recharge the batteries from the base unit. Area immediately signed MIC - here on the back of the microphone is soldered. In top of the board is a small steel antenna, the same shielded block with a label on it: J3FKKO 000,003 UGSE6-202A 472153B Made in Japan - HF unit.

Remove from the block UGSE6-202A top cover. There's a small fee, with two chips PMB6610 V2.1 and 6818 (PMB6818) - Transceiver DECT, both made by Infineon. The board marking FH089-12. Charge HF module circular patch of soldered to the main board of the radio telephone Panasonic KX-A146RUT. On the other side of the main board is the tube matrix keypad buttons and other controls, there soldered five LED lights. Below is a microphone, it is no legend. Matrix above buttons monochrome display located in the upper part of which is a small speaker. The display is attached to the board with using latches, remove it and unstick a flexible loop of 36 conductor tracks. Below the display are wired three LED backlight. No items are no longer there.

Normal display, inside it is marked PQHR11042ZA. Speaker, which is inserted into it, concluded in a plastic cup, with the diaphragm tightened tissue. Inscription on the magnet 04-22. Speaker diameter 19 mm, thickness of 2.8 mm. Aperture - film. Holes on the outside of the sealed thin fibrous material.

Speakerphone has a diameter of 28 mm, a thickness of 4 mm. Cone, a film, a basket of steel, holes around the magnet also sealed a rare cloth. The magnet has a metal screen on its end labeling dynamics: YD2801 April 14 and designations polarity (the speaker's twin had already met in the recorder Sony M-425, Read here) - this speaker is manufactured by ETL or E-Tech Electronics Ltd.

Entering the phone book, Redial / Pause, Function / OK, Talk, Talk Off, Speakerphone, Cancel, R (Recall), INT (Intercom)

VoiceMail - can only be used in conjunction with the base KX-TCD465

Speakerphone

Power 2 Battery type AAA (Ni-MH, 750 mAh) included

Compatible KX-TCD460, KX-TCD465, KX-TCD467; possible to register up to 6 handsets to one base

Each handset can be registered for no more than 4 bases

Weight - a little more than 500 g



That's all. On occasion I will describe and base to it.





Michael Dmitrienko, Almaty, 2013
