"Алма-Ата" абонентский громкоговоритель, сделано в СССР

"Алма-Ата" абонентский громкоговоритель, сделано в СССР





Абонентский громкоговоритель "Алма-Ата" изготовлен на производственном объединении по переработке пластмасс "Кзыл ТУ" в городе Алма-Ата. Он предназначен для воспроизведения передач низкочастотного канала проводного вещания (радиоточка) в жилых помещениях. Производился более 10 лет...

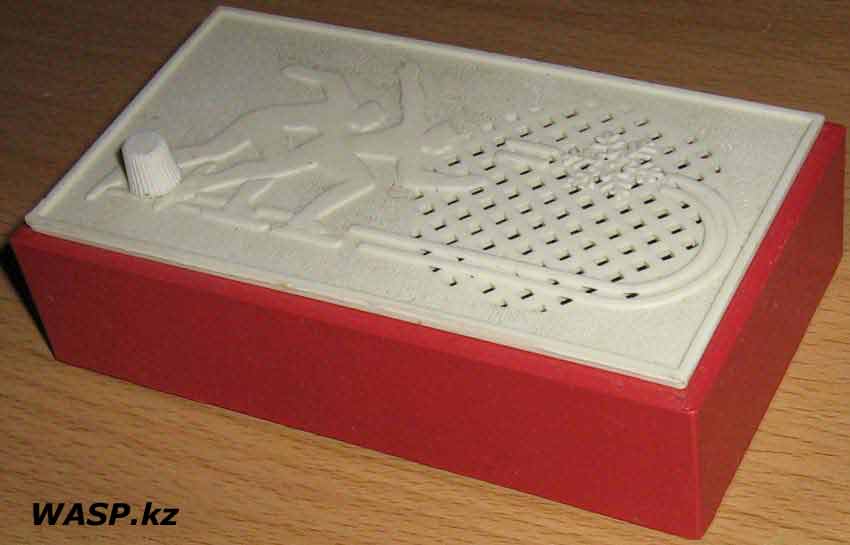

Абонентский громкоговоритель "Алма-Ата"

Абонентский громкоговоритель "Алма-Ата"

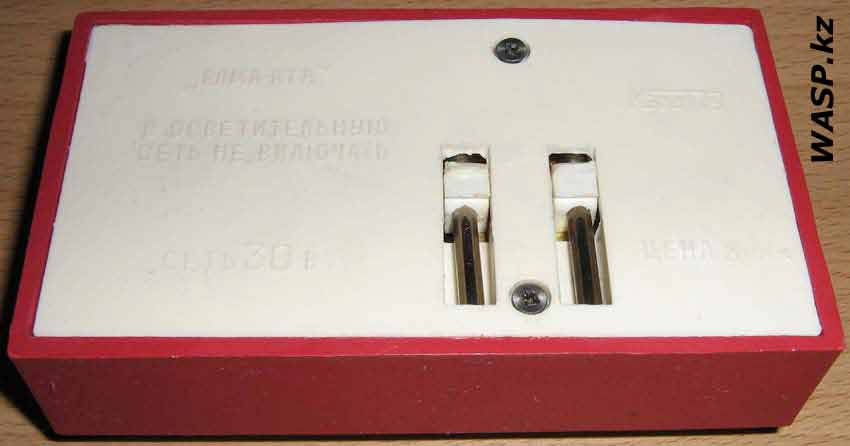

Абонентский громкоговоритель Алма-Ата задняя крышка

Абонентский громкоговоритель "Алма-Ата" - задняя сторона



Корпус изготовлен из ударопрочного полистирола, состоит из трех частей: прямоугольного собственно корпуса (толщина стенок 4 мм), задней стенки и передней накладной декоративной панели (обе по 3 мм толщиной). Передняя панель имеет акустические отверстия и ручку громкости. На задней панели размещена поворотная (складывающаяся) вилка для подключения к радиовещательной цепи, нанесены надписи: наименование модели - "Алма-Ата", логотип производителя - Кзыл ТУ, предупреждение - "В осветительную сеть не включать", напряжение сети проводного вещания - "сеть 30 В", и стоимость - Цена 3 р 50 к. Задняя стенка имеет изнутри круговой выступ, который центрирует и прижимает переменный резистор к передней стороне корпуса.

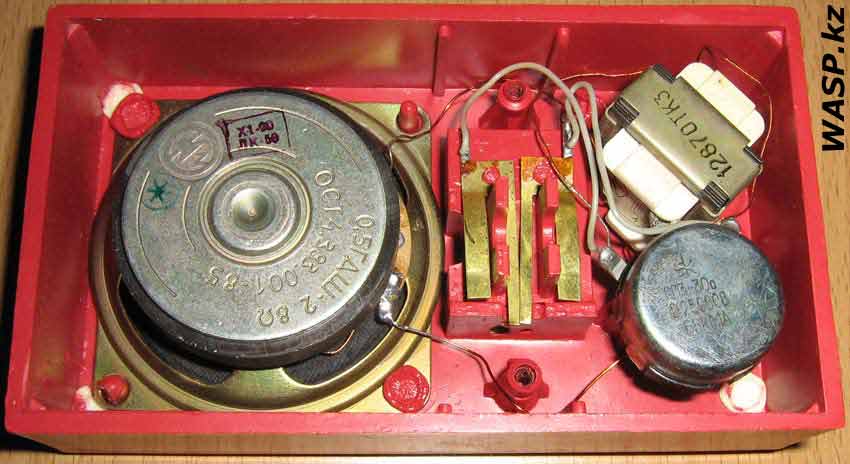

устройство абонентского громкоговорителя Алма-Ата

Абонентский громкоговоритель "Алма-Ата" - устройство



Внутри имеем: согласующий трансформатор типа ТАГ-III-3, на нем нанесена следующая маркировка 1287 ОТК 3 (сбоку нанесен "Знак качества" и логотип производителя - мною пока не определен); переменный резистор СП3-30а 0,25 9008 68К МА (линейный, сопротивление 68 кОм, изготовлен в сентябре 1990 года - Козьмодемьянский завод Потенциал, Марийская АССР); Динамическая головка 0,5ГДШ-2, на 8 Ом, изготовитель - завод «Радиоизделий», г. Кировоград (подробнее об этом динамике здесь): наконец пара гибких пружинных контактов из латуни, которая служит для контакта с поворотной вилкой.



Диапазон воспроизводимых частот не уже 315-5000 Гц

Номинальная мощность 2 Вт

Габаритные размеры громкоговорителя "Алма-Ата": 125х70х32 мм

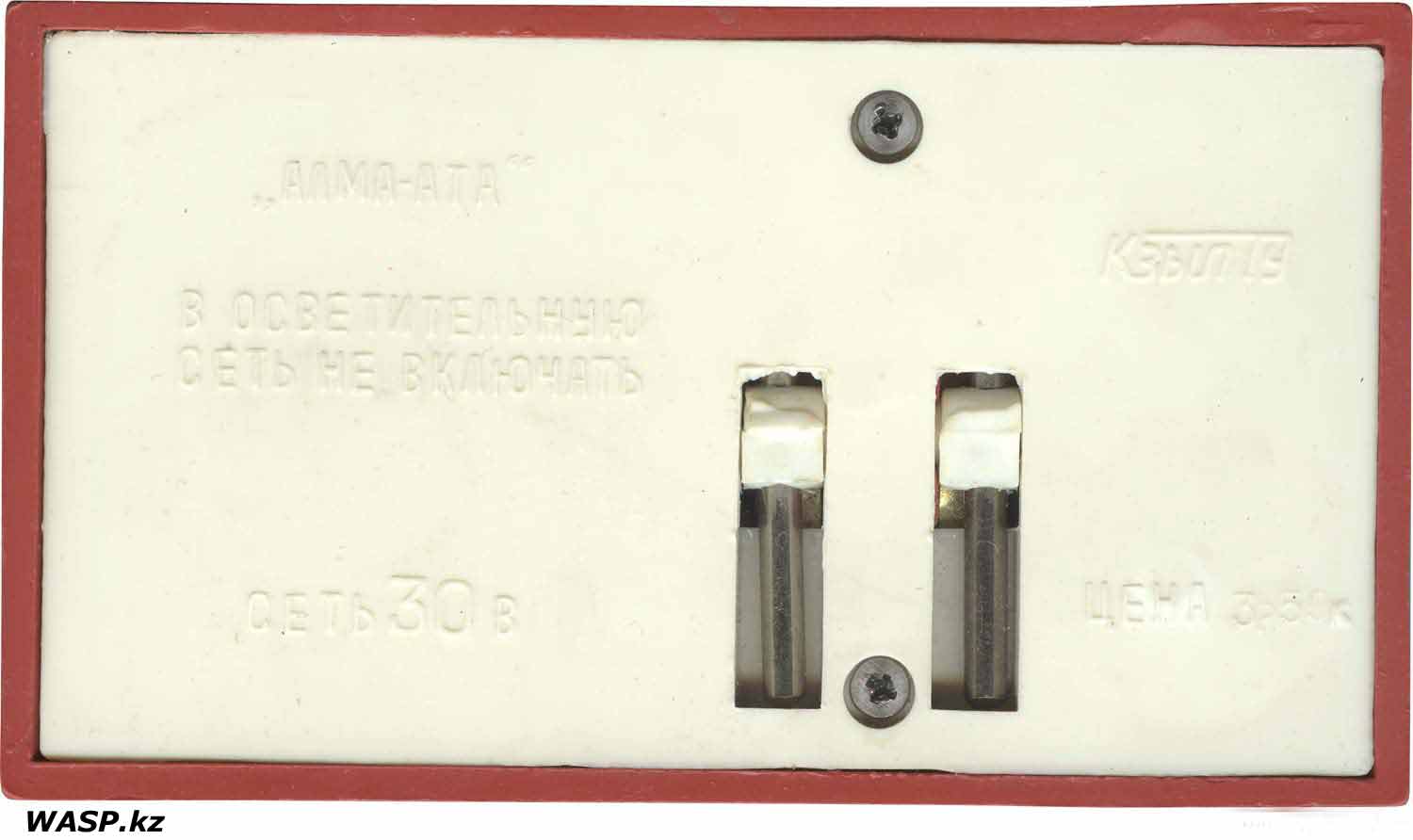

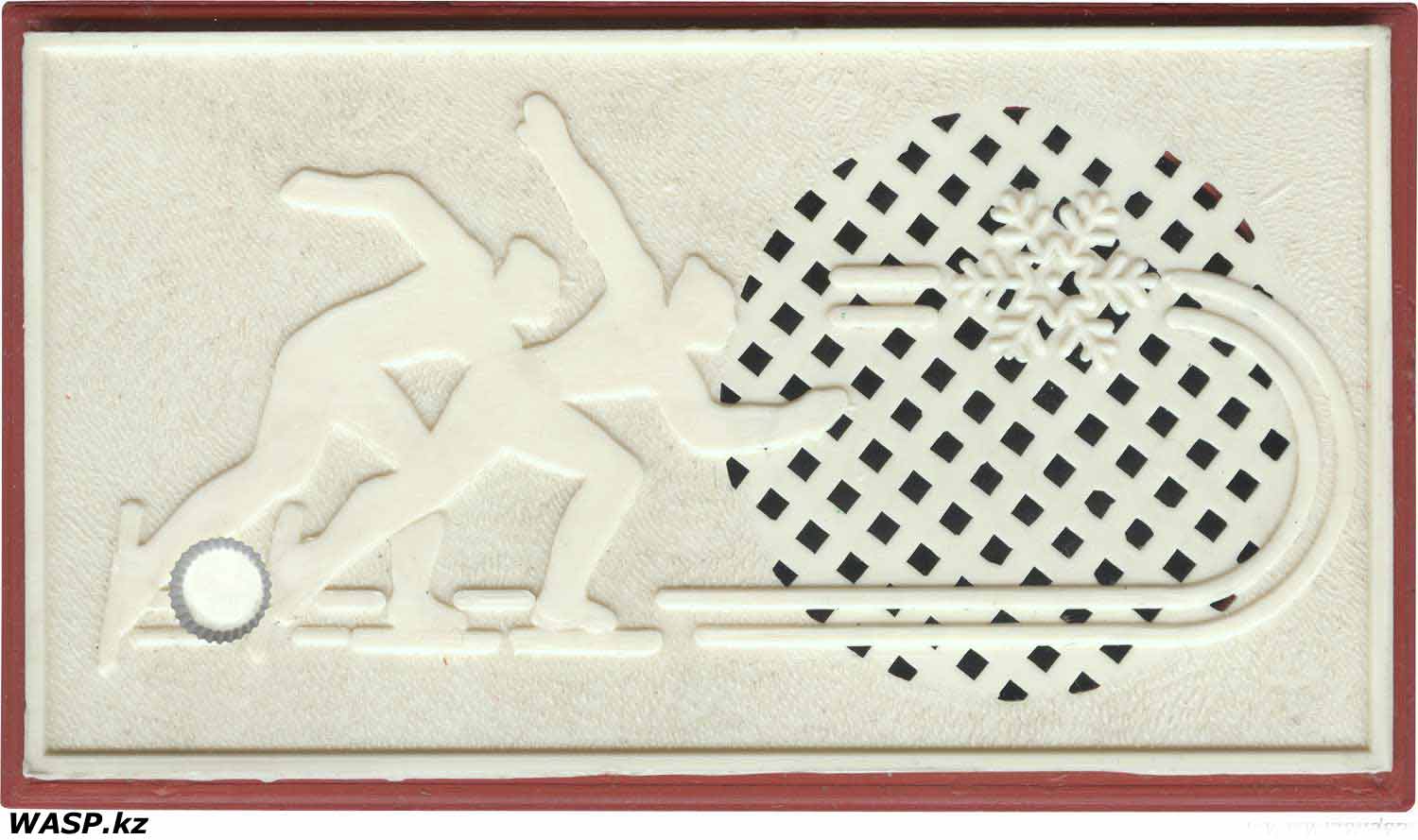

радио Алма-Ата производства Кзыл ТУ

Щелкните по рисунку, чтобы увеличить!



Кзыл ТУ радио

Щелкните по рисунку, чтобы увеличить!

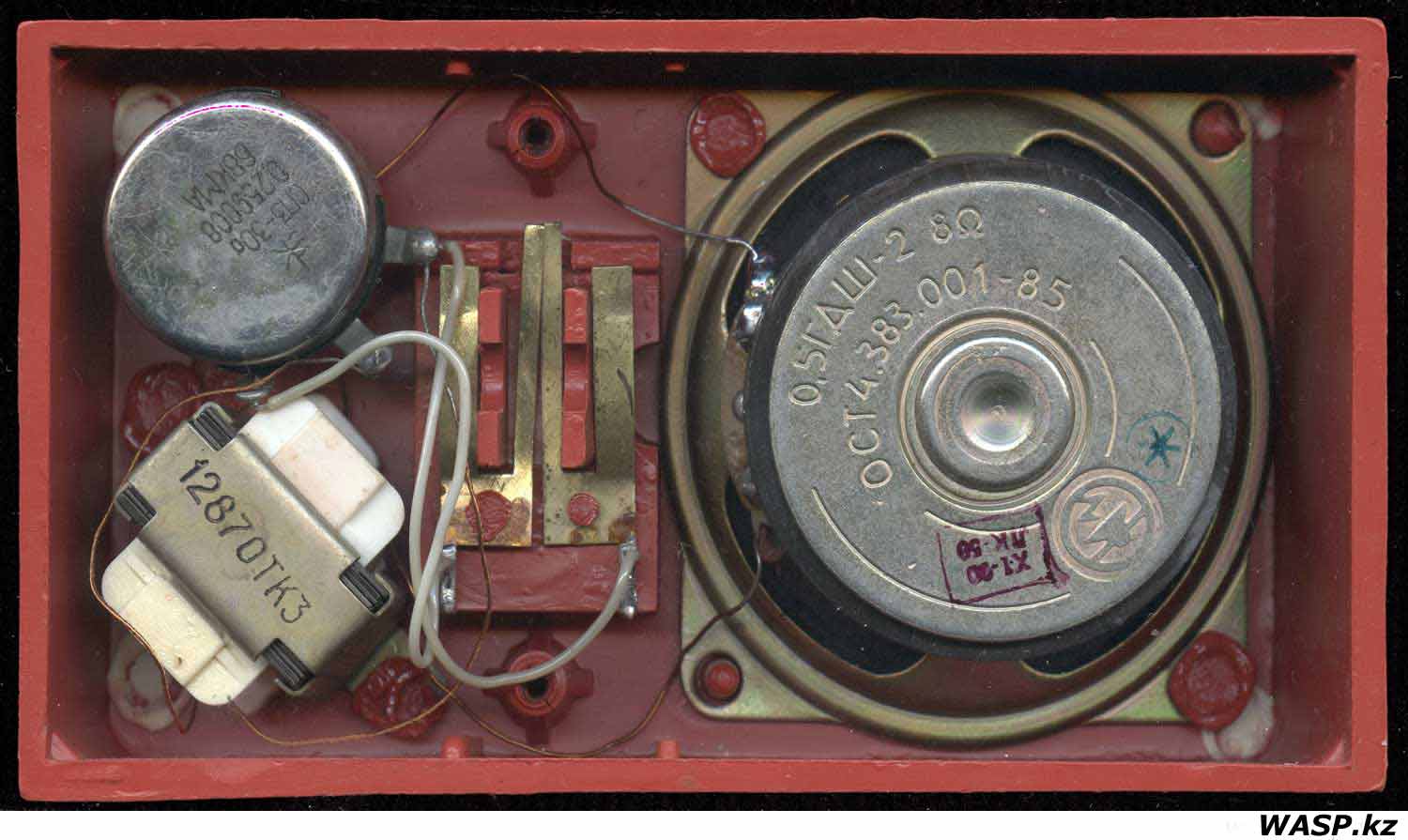

громкоговоритель Алма-Ата кызыл-ту

Щелкните по рисунку, чтобы увеличить!



Данный экземпляр изготовлен в конце 1990 или начале 1991 года. Изготовлен по стандарту ГОСТ 5961-84 и в соответствии с техусловиями 1016.00.000.ТУ

Компактный размер относил этот громкоговоритель скорее к разряду сувенирной продукции, однако массовость изготовления привели к тому, что он был весьма распространен, наряду с прочими аналогичными устройствами. Даже сейчас во многих квартирах, где все еще остались радиоточки, он продолжает работать…

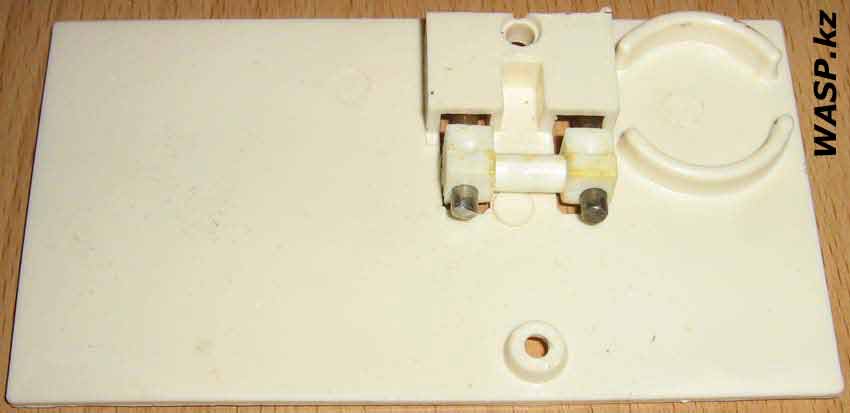

задняя крышка радио

Задняя крышка изнутри

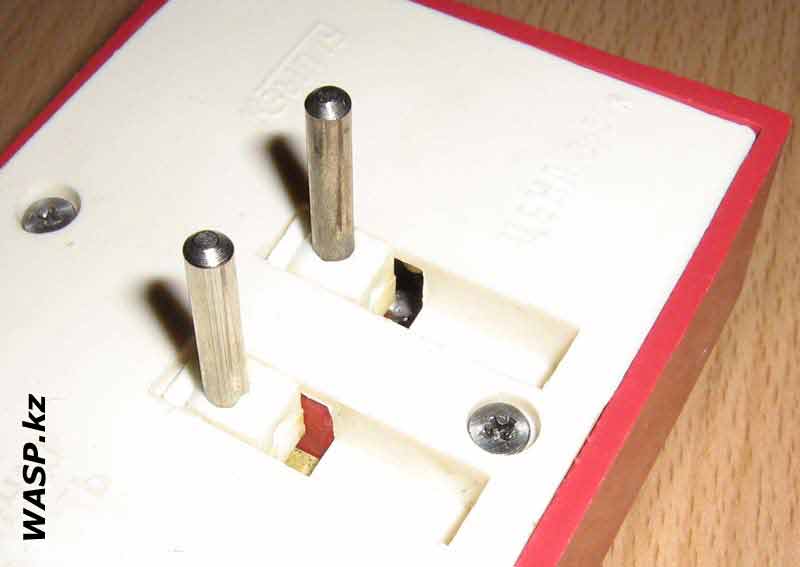

разъем для радио кзыл ту

Вилка для подключения к радиосети

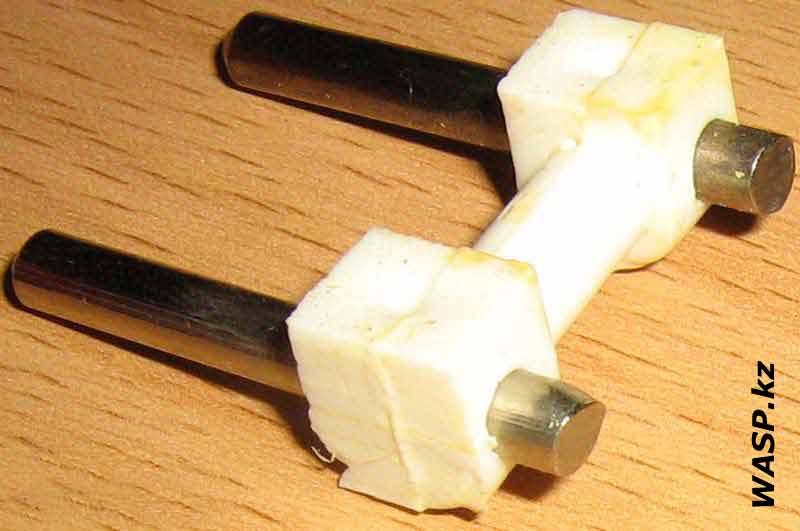

штекер вилка разъем





Михаил Дмитриенко, Алма-Ата, 2012 г.
