ECI B-FOCuS O-4G2PW - абонентский Wi-Fi терминал Gpon home gateway

ECI B-FOCuS 0-4G2PW - абонентский Wi-Fi терминал Gpon home gateway





Абонентский терминал ECI B-FOCuS O-4G2PW предназначен для подключения к оптоволоконной линии, и последующей раздаче через LAN, Wi-Fi, а также для VoIP - интернет-телефонии. Информации об этом устройстве крайне мало, на сайте-изготовителя эта модель не упоминается вовсе, а местные интернет-провайдеры у нас в Казахстане (которые и распространяют эту штуку вместе со своими услугами), на все вопросы только разводят руками... Я выложу то, что есть, по возможности максимально полно.



+ Щелкайте по фото, чтобы увеличить!



Данное устройство является абонентским терминалом - ONT (optical network terminal в терминологии ITU-T).



ECI B-FOCuS O-4G2PW модемы ONT оптика



ECI B-FOCuS O-4G2PW абонентский Wi-Fi терминал Gpon home gateway

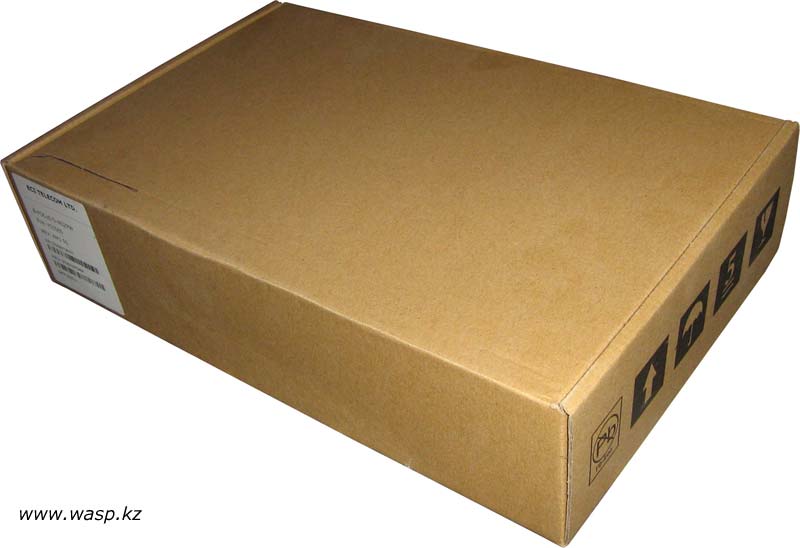

Итак, мы имеем серую картонную коробку, на которой нанесены предупреждающие знаки транспортировки и хранения. Сбоку имеется наклейка со штрих-кодами и надписями: ECI Telecom LTD. B-FOCuS O-4G2PW, P/N Y33560, REV: AM1 01, далее идет MAC-адрес и дата изготовления - 20 сентября 2011 года.



Внутри коробки имеется: само устройство, в защитном пакетике (к нему уже пристегнут съемный каркас для монтажа к стене и укладки кабеля); внешний блок питания; один LAN кабель и один оптоволоконный патч-корд. Все, больше ничего. Оптоволоконного патч-корда может и не быть в комплекте... Нет ни CD-диска, ни бумажного мануала...

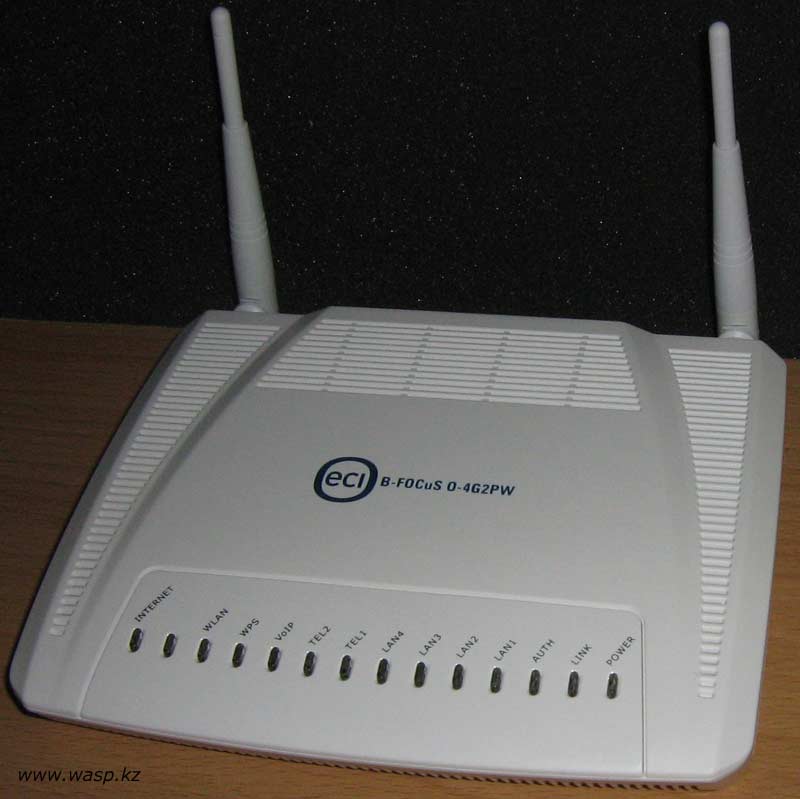

Внешне - это, в общем-то, стандартное устройство. Впереди ряд светодиодных индикаторов: Internet, WLAN, WPS, VoIP, Tel1, Tel2, четыре LAN (1-4), AUTH, LINK, Power. На левой боковушке имеются три кнопки: WPS, WLAN и третья углубленная - сброс всех настроек (до нее можно добраться только тонким предметом - шпилькой или спичкой, жать примерно 5 секунд). На нижней стороне устройства ECI B-FOCuS О-4G2PW заводской шильдик (наклейка), а также монтажные отверстия под крепеж на стену. Весь корпус имеет вентиляционные отверстия для охлаждения устройства.



ECI B-FOCuS O-4G2PW модем для оптоволокна

Щелкните по рисунку, чтобы увеличить!



терминал ECI B-FOCuS O-4G2PW



ECI B-FOCuS O-4G2PW оптоволоконное устройство



ECI B-FOCuS O-4G2PW клиентский терминал GPON

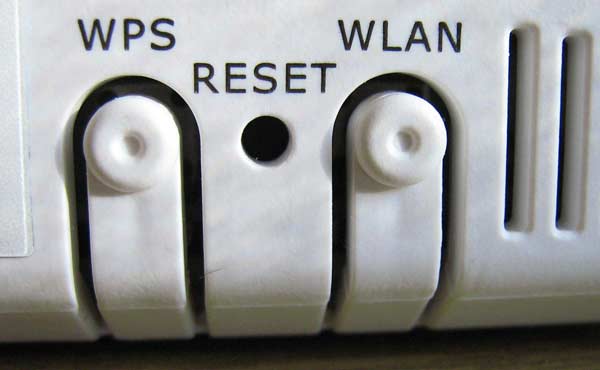

WPS WLAN кнопки настройки ECI B-FOCuS O-4G2PW

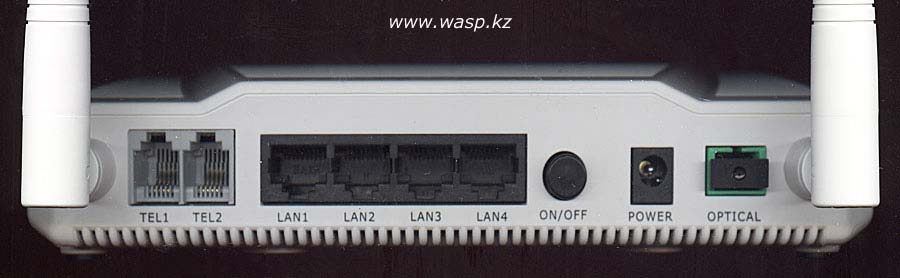

Задняя сторона самая интересная. Первым делом на ней мы видим две Wi-Fi антенны. Затем два стандартных телефонных разъема - RJ11 (правильней RJ14, потому как задействованы 4 контакта) - для подключения VoIP-телефонов, четыре разъема LAN - RJ45, в режиме роутера работают LAN1 и LAN2, два других работают в режиме бриджа. Затем кнопка включения/выключения, разъем для подключения питания. Наконец разъем типа SC, для подключения оптического кабеля.



ECI B-FOCuS O-4G2PW внутренности полная разборка

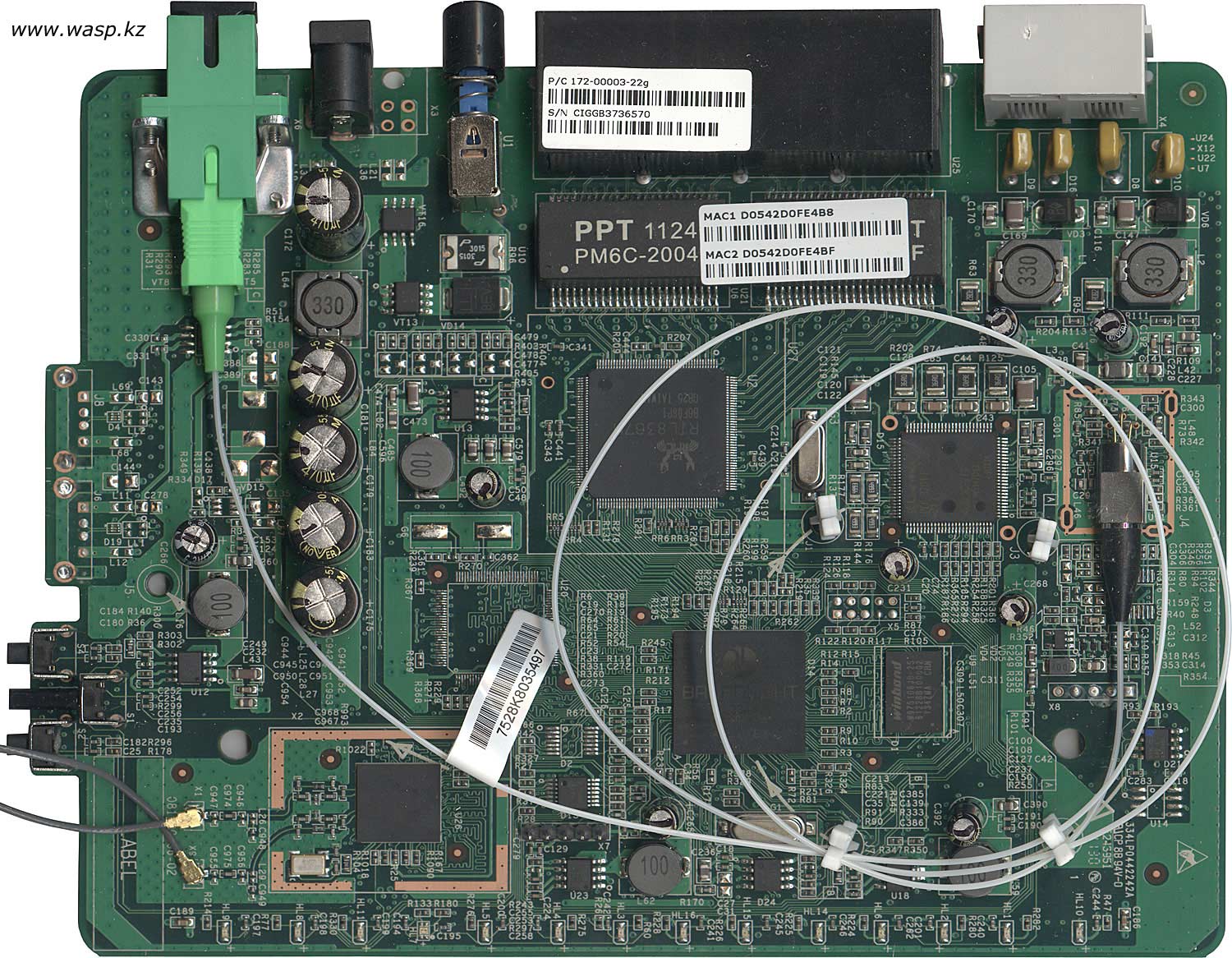

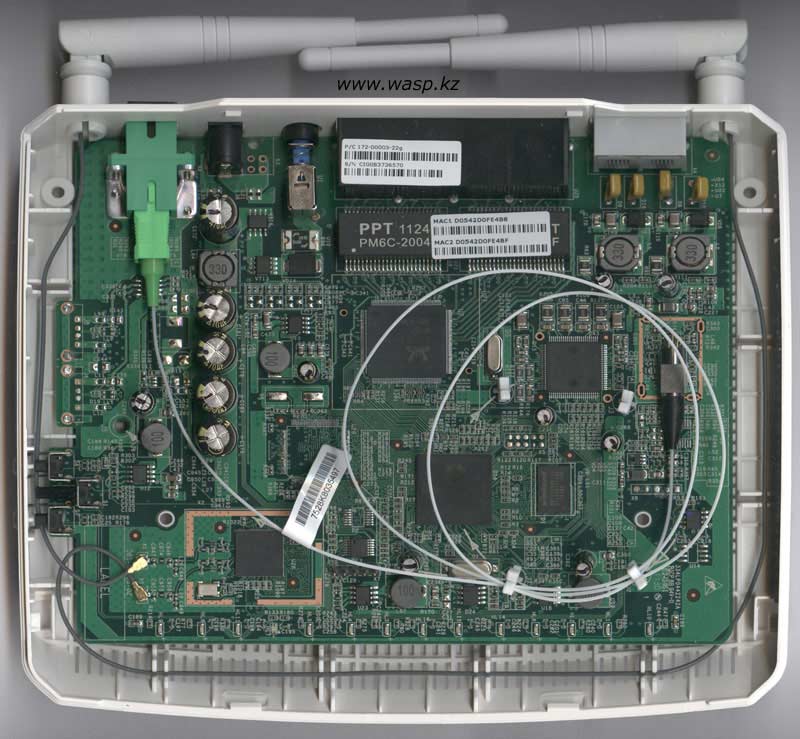

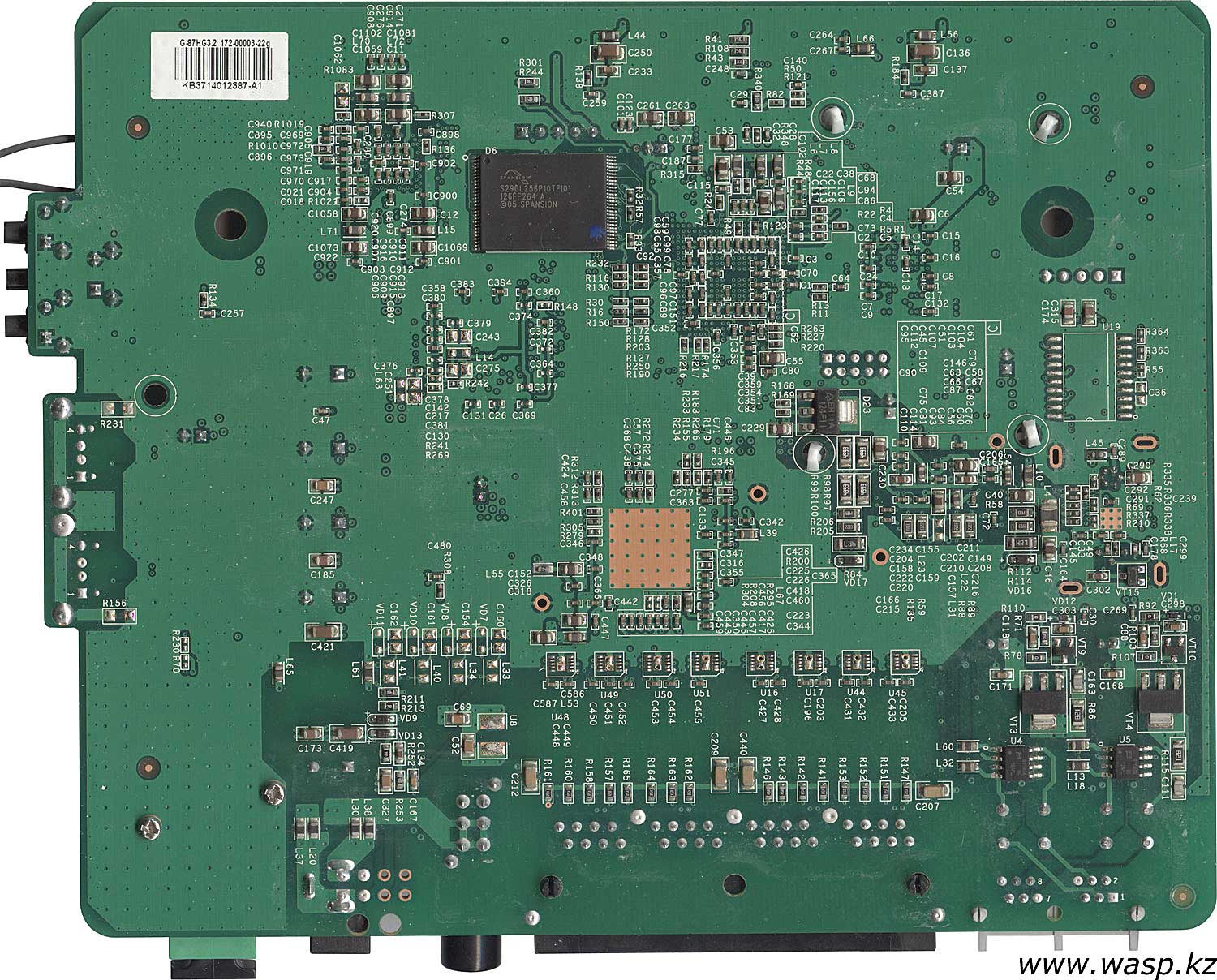

Теперь заглянем внутрь. Для этого надо открутить четыре шурупа (они скрываются под резиновыми ножками), плюс корпус имеет еще две защелки. Внутри мы видим достаточно одну печатную плату, с качественным монтажом, хотя местами и урезанную... Плата имеет маркировку 334LP442242A, CP8B 94V-0 с лицевой стороны и на обратной, на наклейке со штрих-кодом G-87HG32 172-00003-22g и KB3714012387-A1. Оптоволоконный кабель свернут внутри в бухточку. ECI B-FOCuS 0-4G2PW основан на GPON процессоре BL2348R компании Broadlight - VoIP, 5 Port Switch, 450 MHz, 2 GbE, 350 MHz NP, 19х19mm LFBGA-441. Оперативная память на 512 Мб представлена одной микросхемой W9751G6JB-25 производства Winbond, стандарт DDR-2 800 MHz, с временем отклика 2,5 нс. Программное обеспечение находится в чипе флэш-памяти S29GL256P10TFI01 производства компании Spansion, объем 256 Мб (распаян на тыльной стороне платы). Поддержка локальной сети возложена на чип RTL8367M от компании Realtek (разводка на плате предполагает наличие охлаждения, которого нет). За Wi-Fi отвечает чип AR9227-BC2A компании Atheros (судя по разводке платы, этот чип должен закрываться металлическим экраном - его нет). Микросхема REF 3201F V1.3 DuSLIC-xT2 от компании Lantiq отвечает за телефонию (это двухканальный CODEC - SLIC. Новое поколение семейства DuSLIC, вызов 85 В rms).



ECI B-FOCuS O-4G2PW схема устройства

+ Щелкните здесь - Полномасштабное фото: 4279 Х 3369 - 1,4 Мб



электронная плата ECI B-FOCuS O-4G2PW

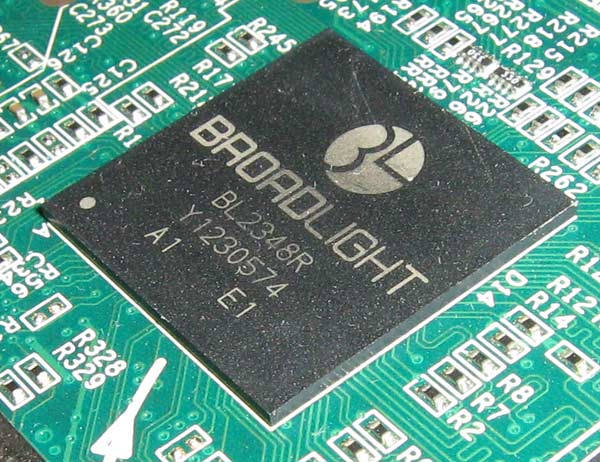

GPON процессор Broadlight BL2348R

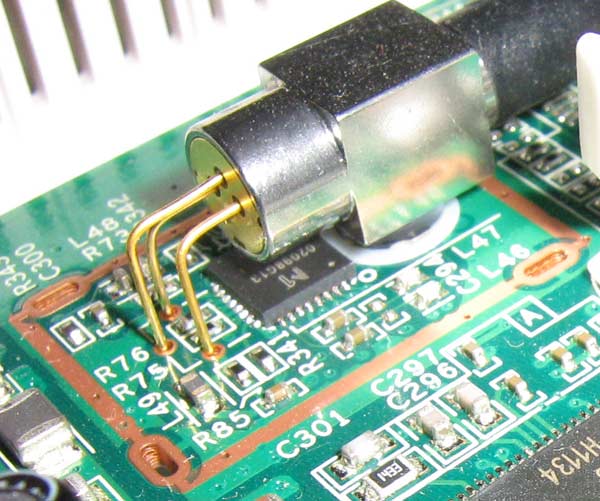

оптоволоконный коннектор ECI B-FOCuS O-4G2PW

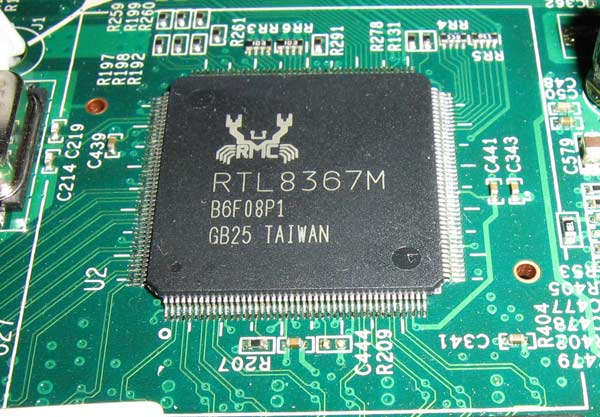

Realtek RTL8367M сетевой контроллер

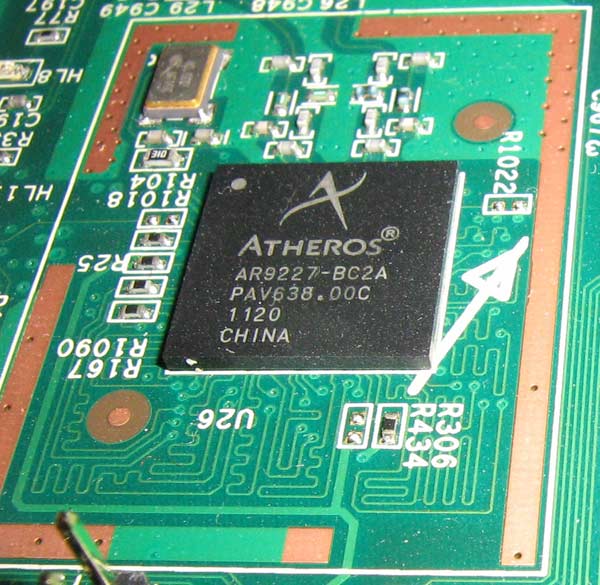

Atheros AR9227-BC2A чип Wi-Fi ECI B-FOCuS O-4G2PW

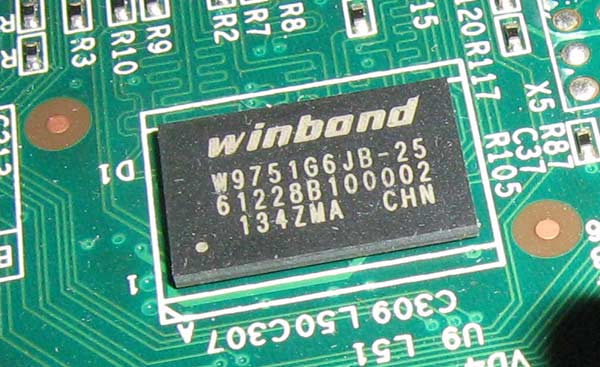

Winbond W9751G6JB-25 чип памяти 512 Мб

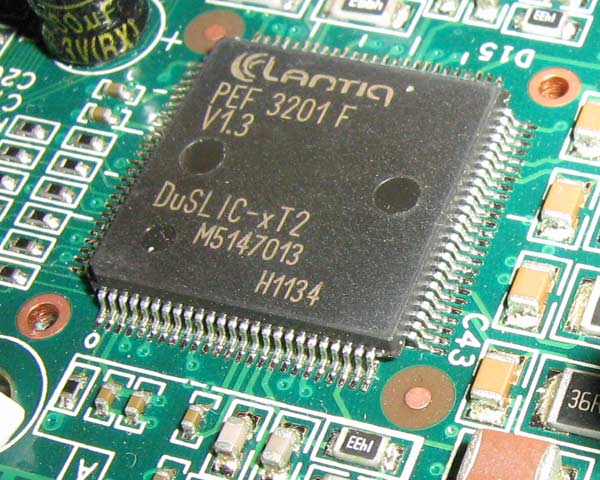

Lantiq REF 3201F V1.3 DuSLIC-xT2 VOIP телефония

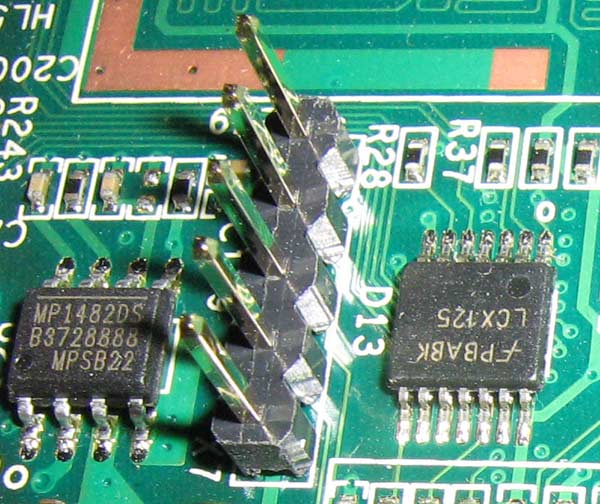

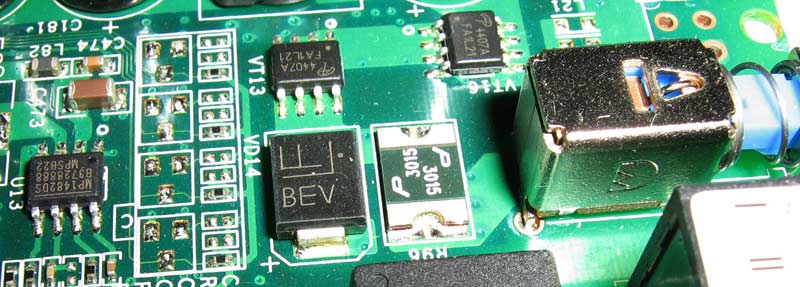

чипы и контроллеры MP148205 ECI B-FOCuS O-4G2PW



прошивка ECI B-FOCuS O-4G2PW MP14820DS

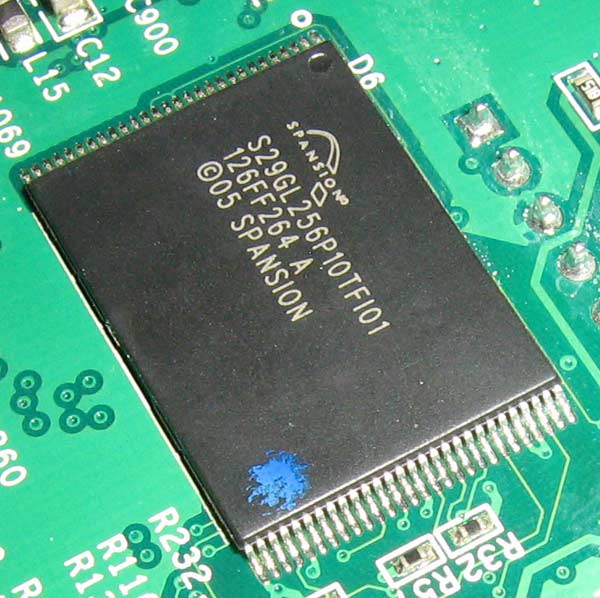

флэш-память S29GL256P10TFI01 Spansion

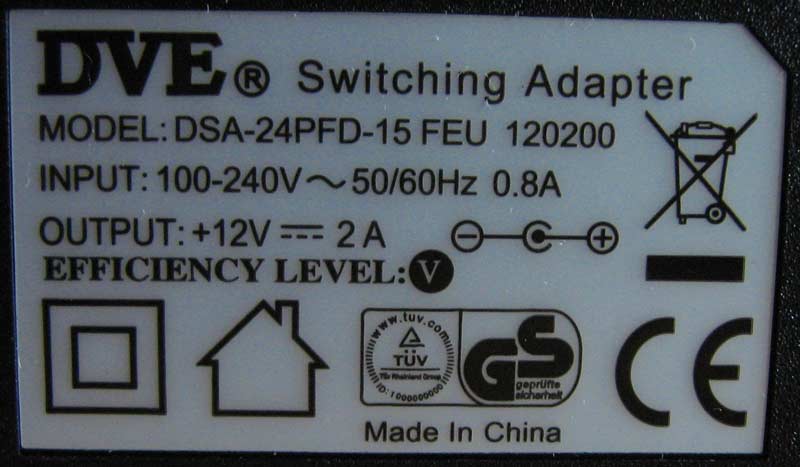

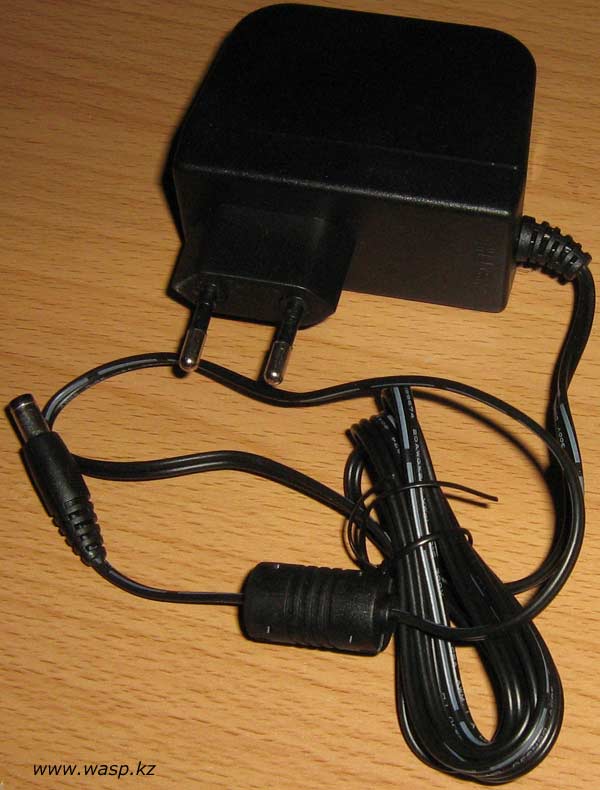

В комплекте с ECI B-FOCuS 0-4G2PW идет обычный внешний блок питания импульсного типа, от китайского производителя DVE, модель DSA-24PFD-15FEU 120200, изготовленный вполне качественно. Он выдает на устройство постоянный ток 12 вольт 2 ампера.



блок питания для модема ECI B-FOCuS O-4G2PW



блок питания DVE модель DSA-24PFD-15FEU 120200

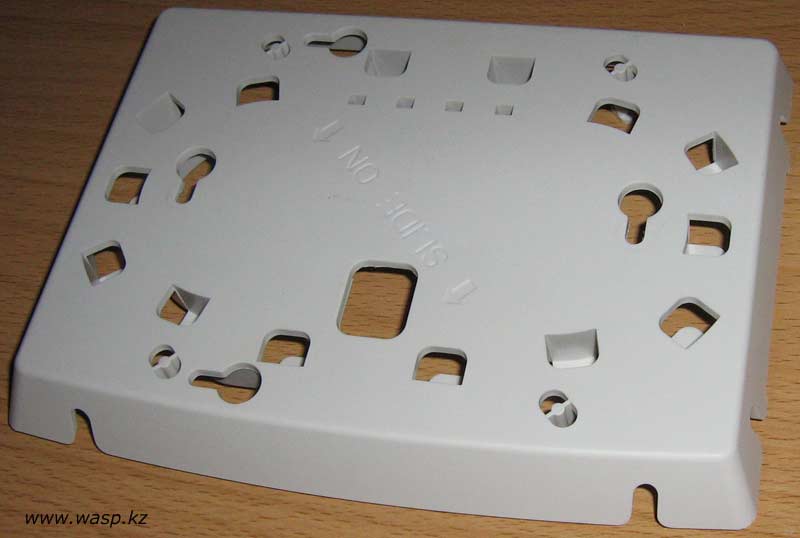

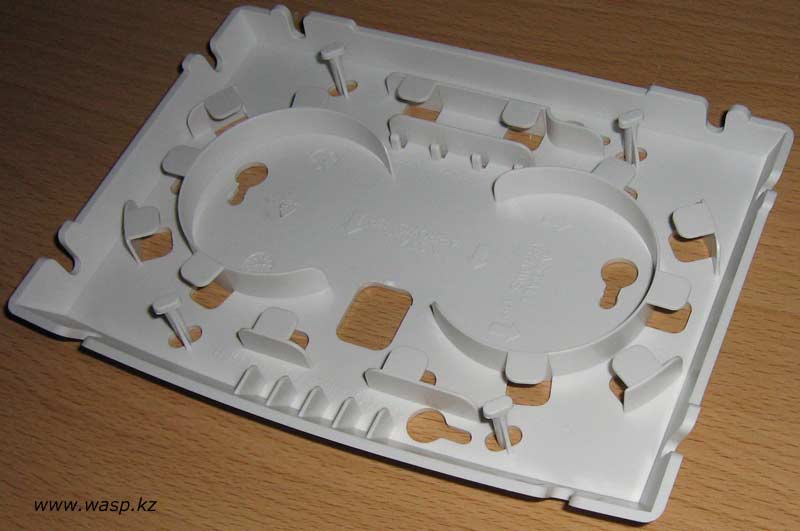

монтажная рамка для GPON ECI B-FOCuS O-4G2PW



установка терминала на стену ECI B-FOCuS O-4G2PW



Во второй части интерфейс и настройка ECI B-FOCuS 0-4G2PW



Обсуждение ECI B-FOCuS 0-4G2PW на нашем Форуме - здесь!



Инструкция по использованию ECI ONT B-FOCuS O-4G2PW / O-4F2PW - абонентский Wi-Fi терминал Gpon home gateway...



ECI B-FOCuS O-4G2PWM более новый вариант этого терминала - обзор и разборка





Михаил Дмитриенко, Алма-Ата, 2012 г.
