25ГДШ-12Д динамическая широкополосная головка

25ГДШ-12Д динамическая широкополосная головка



Динамическая головка 25ГДШ-12Д произведена на Гагаринском заводе "Динамик" (Смоленская область, Россия). Это одно из последних "творений" этой компании, так как в апреле 2008 года всякое производство там было прекращено (теперь это что-то вроде торгового центра, а большая часть помещений сдается коммерческим структурам в аренду)...



25ГДШ-12Д динамическая широкополосная головка

Щелкните по рисунку, чтобы увеличить!

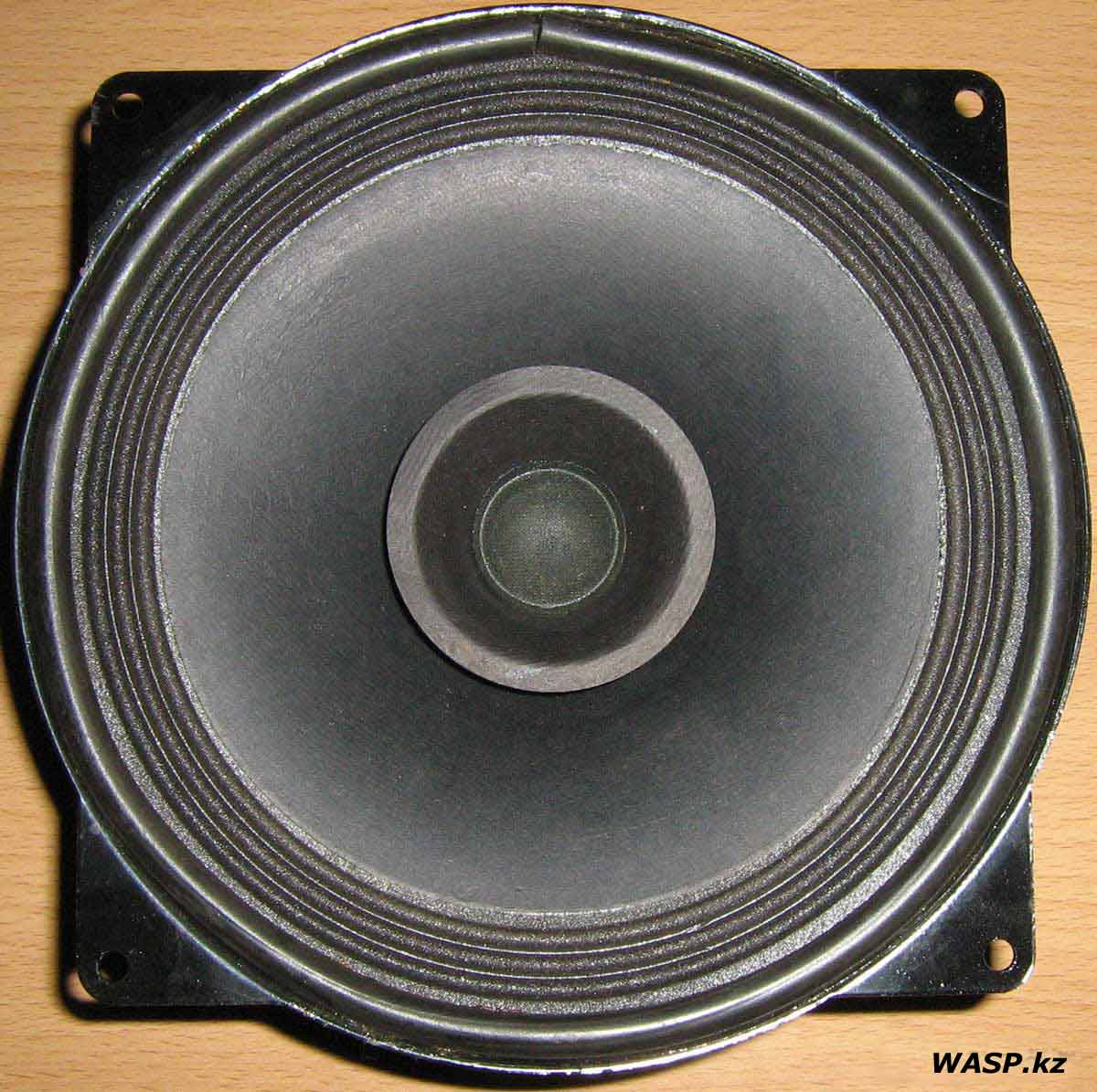

25ГДШ-12Д динамик



Широкополосная динамическая головка 25ГДШ-12Д круглой формы без экранированной магнитной цепи. Корзина стальная штампованная, окрашенная в черный цвет, толщина стали 2 мм (вместе со слоем краски). На боковых стойках корзины имеются выштампованные ребра жесткости. Диффузор конический, изготовлен из бумажной массы с пропиткой. Лицевая сторона диффузора либо окрашена, либо покрыта каким-то черным матовым составом. Диффузор прикреплен к внешнему краю корзины широким гофрированным подвесом из вспененного полиуретана. К диффузору подвес приклеен с внутренней стороны. На корзине по краю подвес сверху прижат закругленным кольцом из твердой резины. Монтажные отверстия расположены на четырех "ушах" корзины. В центре диффузора расположен высокочастотный раструб - горн, внутри него пылезащитный колпачок. Горн вклеивается на катушку (на внешний диаметр), которая выступает на несколько миллиметров из центра диффузора. Горн сделан из той же пропитанной бумаги, что и диффузор, только немного тоньше. Пылезащитный колпачок сделан из пропитанной ткани, пропускающей воздух. Каркас катушки алюминиевый. В центре керна просверлено сквозное отверстие для охлаждения. С тыльной стороны в это отверстие вклеен материал пропускающий воздух.

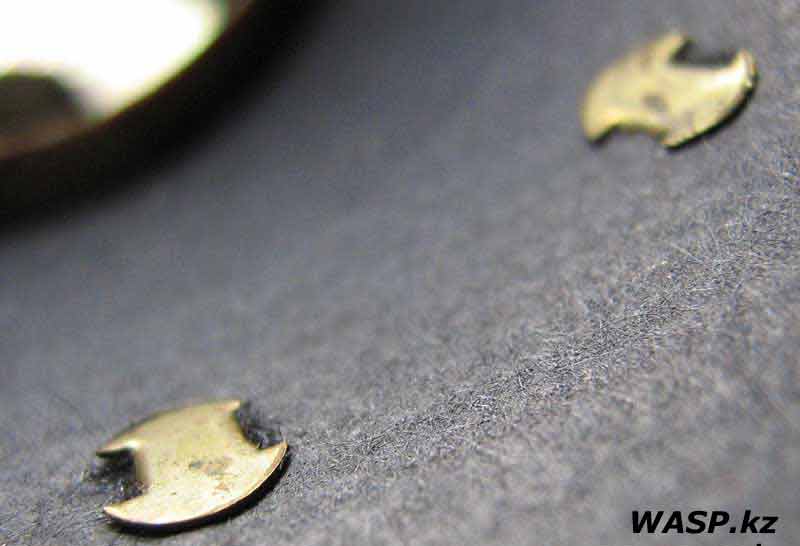

Центрирующая шайба стандартная - гофрированная, из ткани с пропиткой. Подводящие провода достаточно толстые, плетенные, припаяны к медным или латунным заклепкам на диффузоре. Провода со звуковой катушке припаяны к тем же заклепкам и идут до катушки с внутренней стороны, приклеенные к диффузору.



Контактная площадка обычная пластинка из фибры, на двух алюминиевых заклепках к корзине, контакты под пайку, маркировки полярности нет, но возле одного контакта есть круглая черная метка - это минусовый контакт.

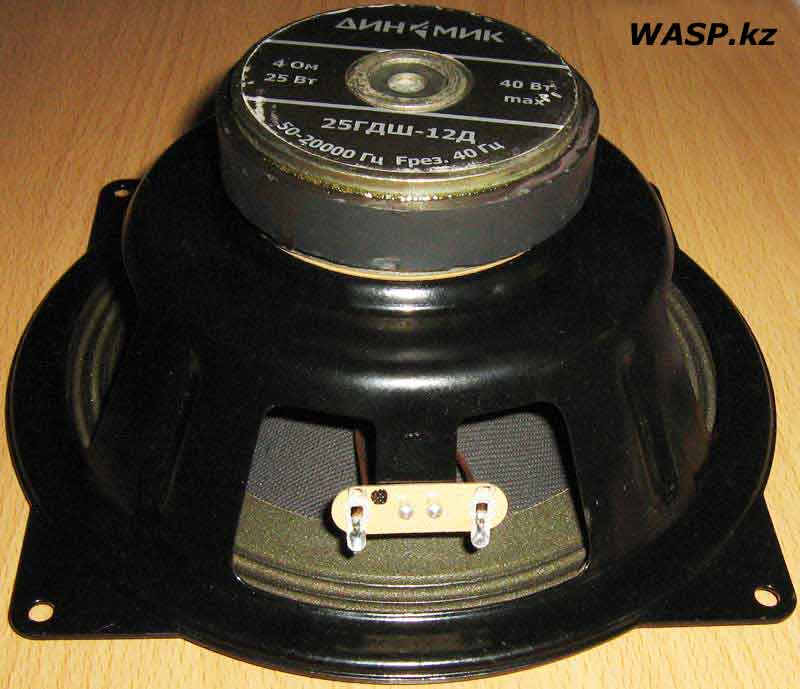

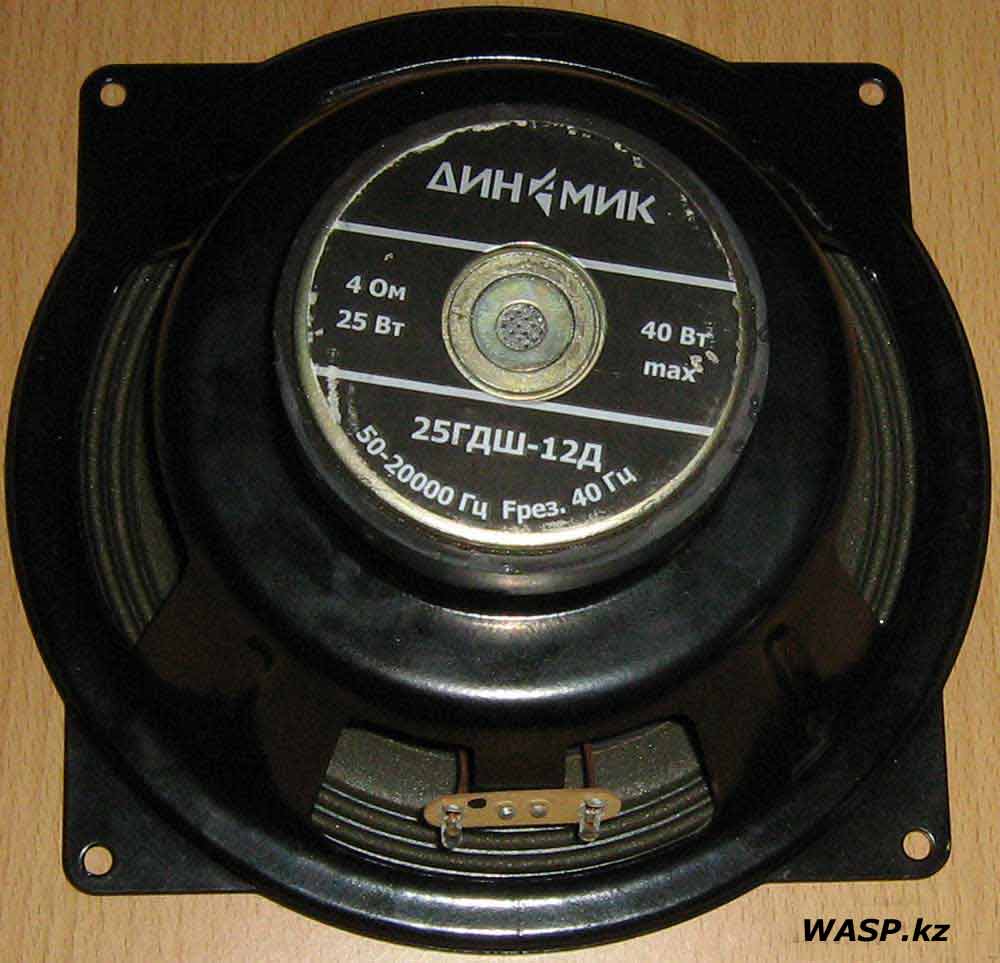

Магнит обычный и ничем не защищенный, потому легко крошится (обмотайте его хотя бы изолентой!). На торцевом фланце наклеена этикетка, на ней имеется: логотип производителя "Динамик", 4 Ом, 25 Вт, 40 Вт Max, название головки - 25ГДШ-12Д, 50-20000 Гц Fрез. 40 Гц.



На корзине имеется еще и штамп ОТК, на нем указано: ОТК5 5.06 - видимо дата изготовления, май 2006 года.



Головка предназначена для применения в акустических системах закрытого типа.



25ГДШ-12Д 4 Ом 25 Вт 50-20000

Щелкните по рисунку, чтобы увеличить!



Характеристики головки динамической 25ГДШ-12Д:



Номинальное электрическое сопротивление - 4 Ом

Предельная шумовая мощность - 25 Вт

Предельная долговременная мощность - 30 Вт

Предельная кратковременная мощность - 40 Вт

Уровень характеристической чувствительности в диапазоне частот (63-20000) Гц - 90 дБ

Эффективный рабочий диапазон частот при неравномерности ЧХ 15 дБ, не уже - 63-20000 Гц

Частота основного резонанса - 40 Гц

Масса 1,2 кг



Полный диаметр по внешнему краю корзины 200 мм

Диаметр диффузора (по краю активной части подвеса) 174 мм

Высота (глубина) 90 мм

Диаметр катушки внутренний 25,5 мм

Диаметр магнита 85 мм

Высота магнита 15 мм

Диаметр керна 25 мм

Диаметр отверстия в керне 8,5 мм

Толщина фланцев 5 мм

Диаметр фланцев 75 мм

Диаметр горна по внешнему краю 60 мм (ширина бортика 6 мм)

Диаметр горна у основания 26,4 мм

Высота горна 33 мм

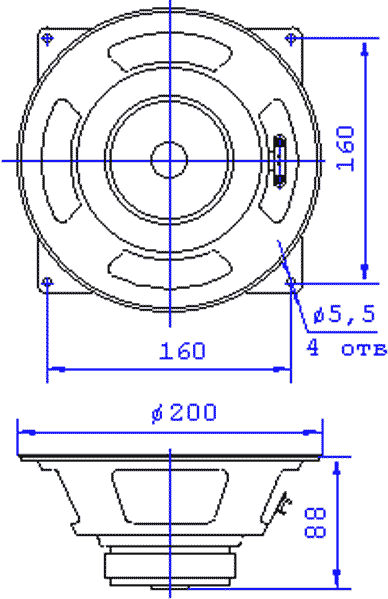

25ГДШ-12Д размеры динамика

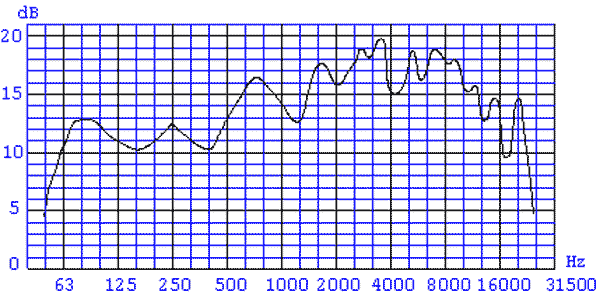

динамик 25ГДШ-12Д АЧХ



Динамические головки 25ГДШ-12Д были куплены за 5500 тнг, в количестве двух штук. По всей вероятности это из распродажи неликвидов... цена явно не соответствует товару, который не имеет даже элементарной упаковки...

25ГДШ-12Д является модернизированной версией популярной советской головки 10ГДШ-1-4 (10ГД-36К) - упрощенной и удешевленной версией. Отсюда и более низкое качество... Общая сборка неопрятная, подвес приклеен вроде бы неплохо, но присутствуют капли клея, подтеки... Высокочастотные горны приклеены не совсем ровно, вернее приклеен был всего один, второй пришлось приклеивать самому...



Сайт завода изготовителя - есть такой... но на нем бесполезно искать какую-либо информацию об этом или каком-либо другом динамике... А вот на этом, вроде бы тоже официальном сайте предприятия можно найти больше... ссылки убрал, так как они все битые (люди элементарно ленятся поддерживать свои сайты).

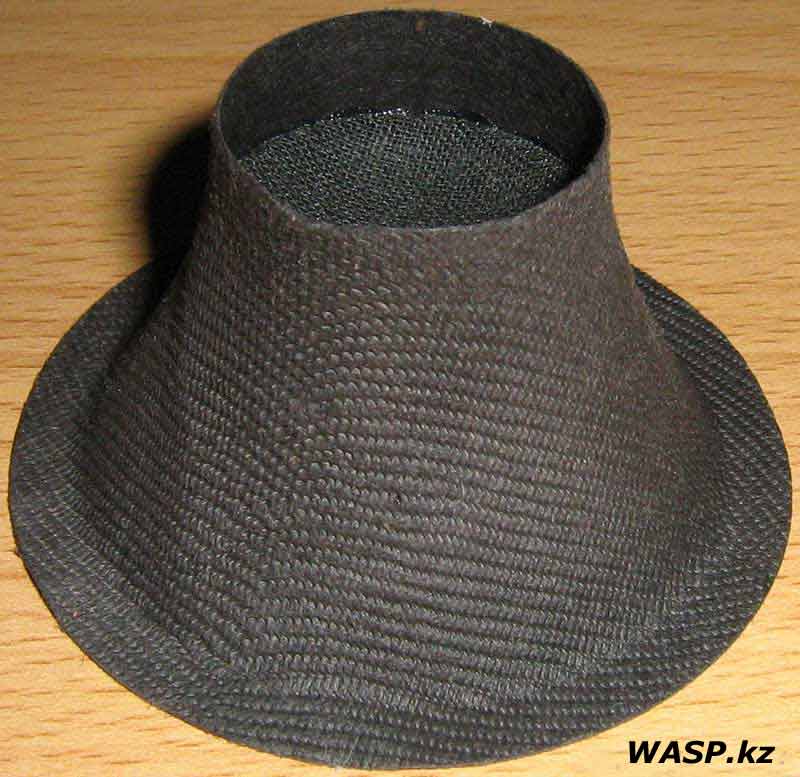

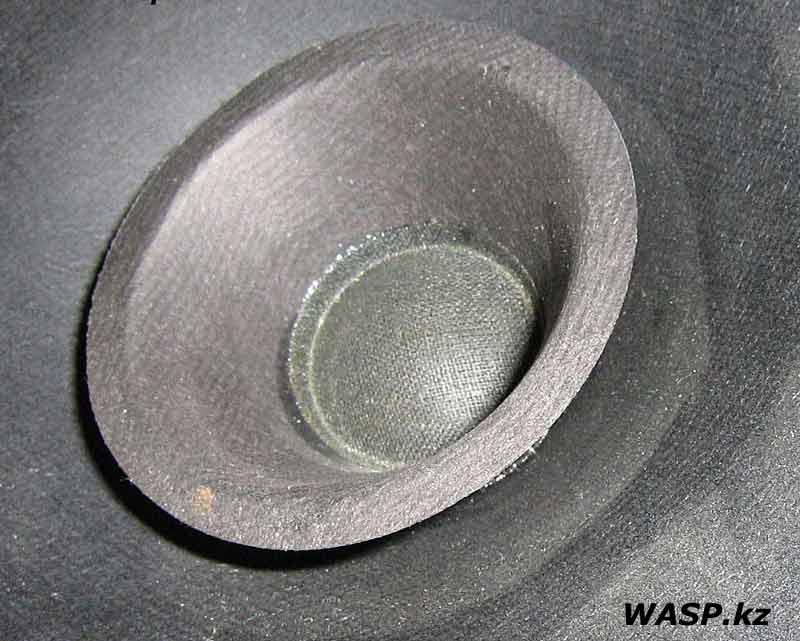

высокочастотный горн 25ГДШ-12Д

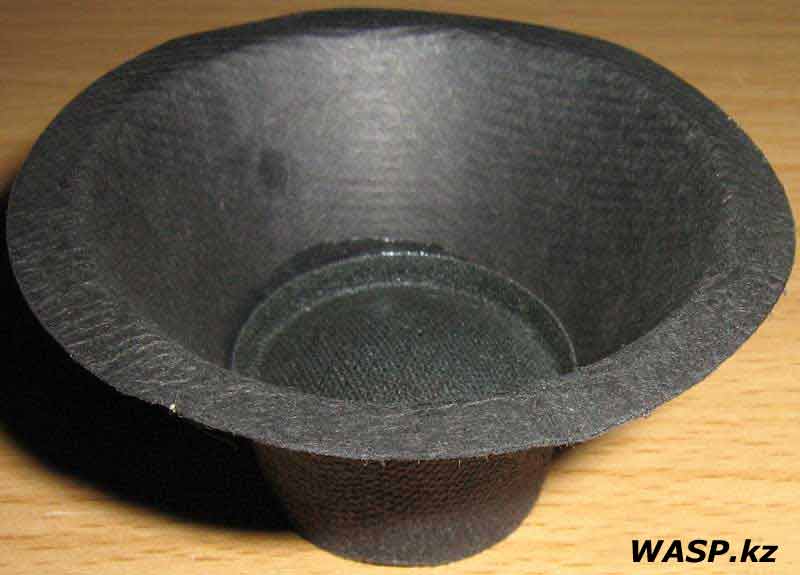

конус на динамике 25ГДШ-12Д



25ГДШ-12Д конический раструб на динамике

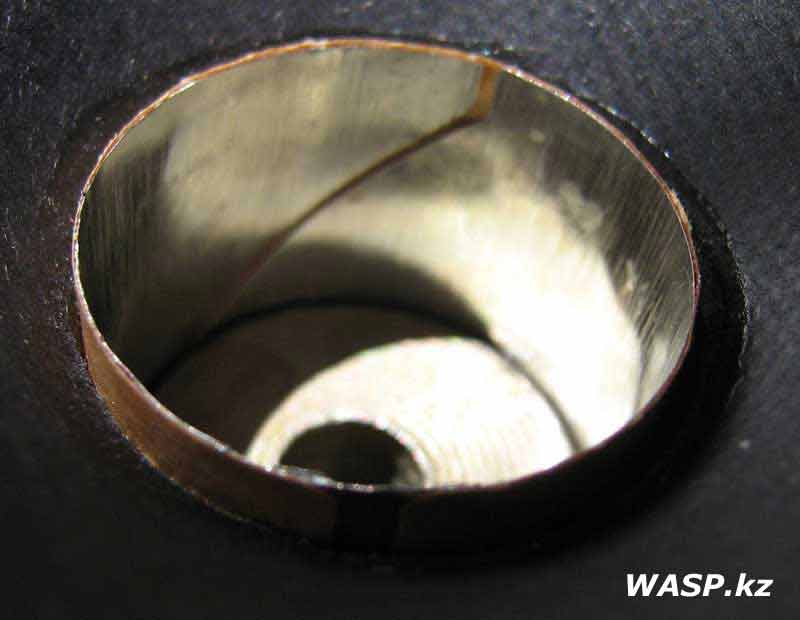

каркас катушки 25ГДШ-12Д



диффузор динамика 25ГДШ-12Д

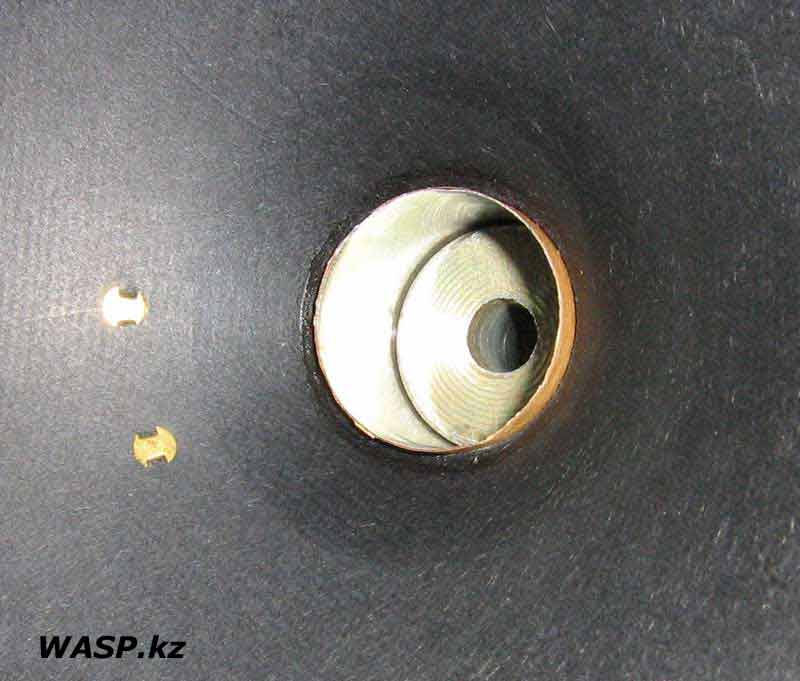

25ГДШ-12Д катушка и керн

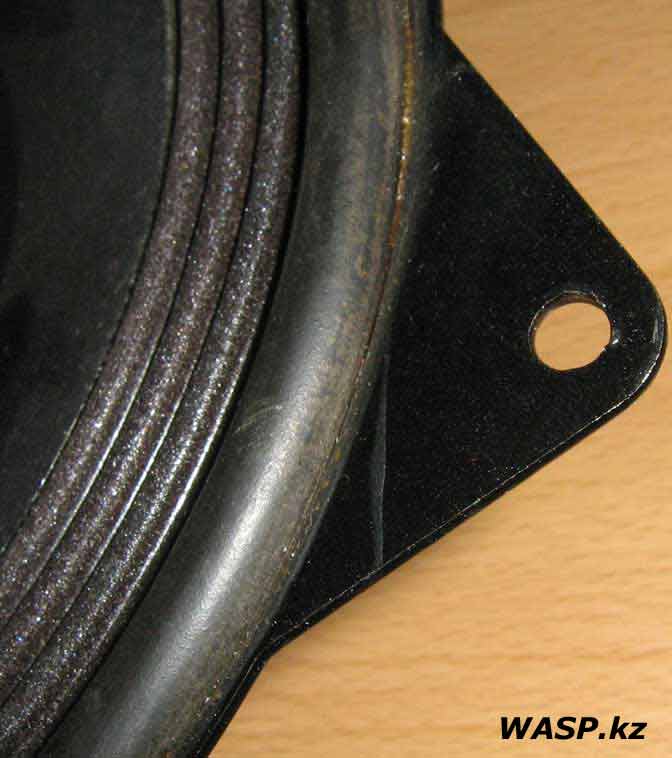

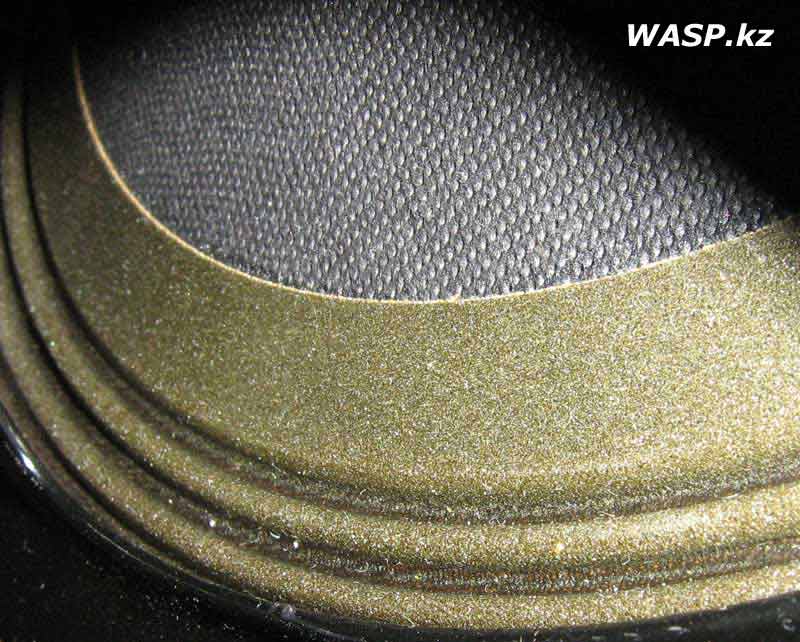

25ГДШ-12Д подвес на динамик



установка головки 25ГДШ-12Д



25ГДШ-12Д подвес изнутри

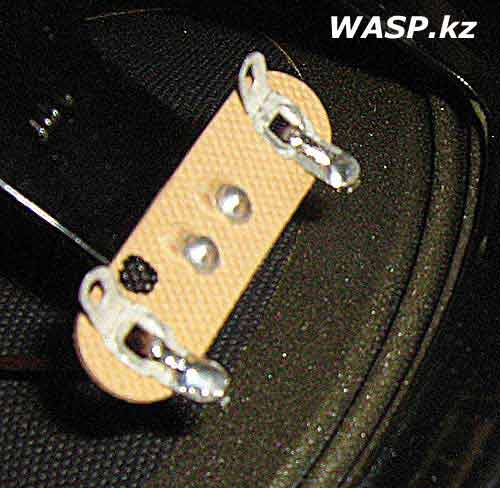

контакты 25ГДШ-12Д и маркировка полярности

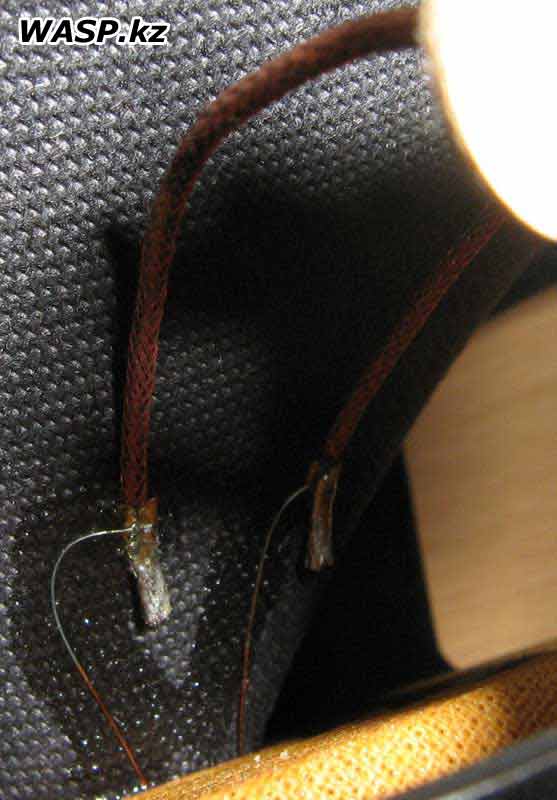

25ГДШ-12Д подводящие провода

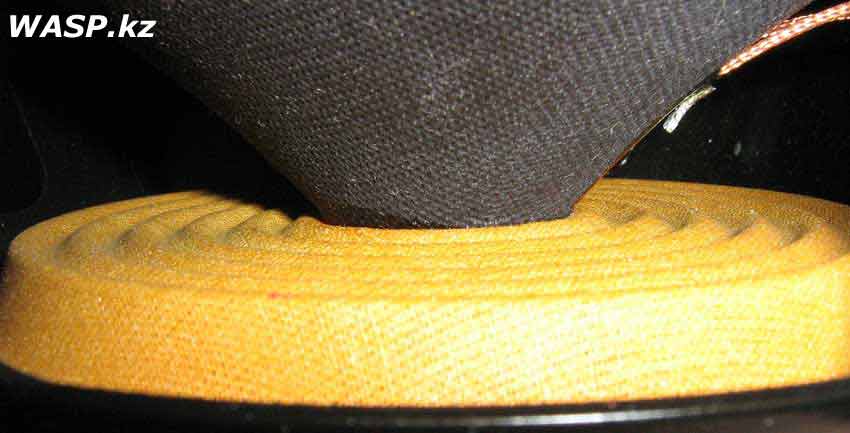

25ГДШ-12Д центрирующая шайба



Логотип завода Динамик в городе Гагарин





Михаил Дмитриенко, Алма-Ата, 2012 г.

Комментарии
#1 wasp
April 14 2021 05:33:45
ПРАВКА по полярности: обычно в СССР полярность обозначалась так - метка краской или вдавленность на корпусе обозначала "ПЛЮС". Иногда никакой маркировки не было, потому что всегда полярность соблюдалась так: лево-плюс, право-минус.
