10ГДШ-1-4 (10ГД-36К) - широкополосный динамик, СССР

Головка динамическая широкополосная 10ГДШ-1-4 (10ГД-36К), СССР





Советский широкополосный динамик 10ГДШ-1-4, кто их изготовитель мне узнать не удалось - логотип производителя не фигурирует в моей коллекции. Но видимо это украинское предприятие "Знаменский завод "Акустика", г. Знаменск Кировоградской области.



Ранее эта динамическая головка носила название 10ГД-36К, потом 10ГДШ-1-4, сейчас много (но не у нас в Казахстане) украинских динамиков с наименованием 10ГДШ-102, абсолютно идентичным рассматриваемому сегодня. И характеристики у них у всех практически одинаковы.



Данный динамик был мною выдернут из акустической системы 10АС-207 Романтика, где он подключался через электролитический конденсатор К50-6-50В-1000мкФ - для защиты динамической головки от постоянной составляющей.

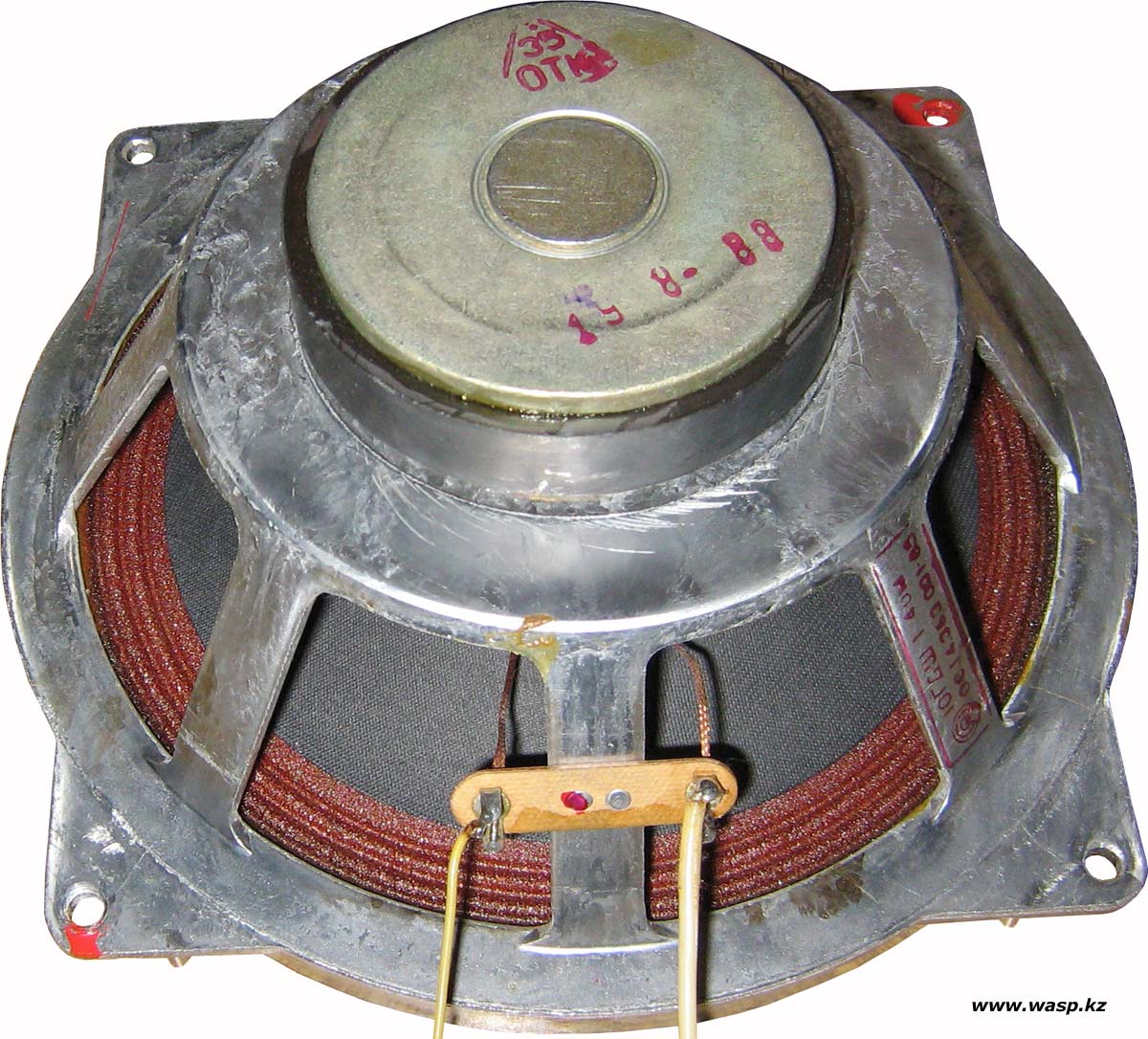

10ГДШ-1-4 (10ГД-36К) головка динамическая СССР

Щелкните по рисунку, чтобы увеличить!



Динамическая головка 10ГДШ-1-4 круглой формы, с неэкранированной магнитной цепью. Предназначена для закрытых выносных акустических систем 2-й группы сложности. Выпускался по стандарту ОСТ 4.383.001-85 (10ГД-36К название по-старому ГОСТ 9010-6773.78, а по-новому ОСТ 4.383.001-85 - 10ГДШ-1).



Корзина диффузородержателя изготовлена из алюминиевого сплава методом литья под давлением. Диффузор конусный, изготовлен из бумажной массы. В центре высокочастотный пассивный горн (конус), вклеенный прямо в катушку, внутри его пылезащитный колпачок - оба изготовлены из той же бумажной массы. Центрирующая шайба изготовлена из ткани с пропиткой, стандартного типа.



Подвес широкий, гофрированный синусоидальный, изготовлен из прессованного поролона. Подводящие провода тонкие, медные плетенные. Контактная площадка не имеет маркировки на "плюс" и "минус" - красная отметка на площадке обозначает "минус". Сами контакты обычные под пайку.

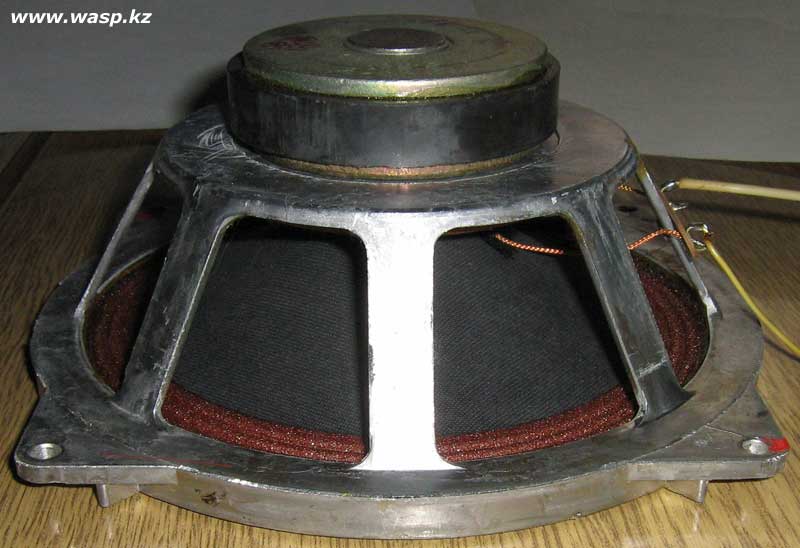

динамик 10ГДШ-1-4 (10ГД-36К) из акустики Романтика

Щелкните по рисунку, чтобы увеличить!



Технические характеристики:



Паспортная мощность 10 Вт

Номинальная мощность 10 Вт

Предельная долговременная мощность 15 Вт

Предельная кратковременная мощность 20 Вт (35 Вт?)

Номинальный диапазон частот 63-20 000 Гц

Неравномерность частотной характеристики 14-18 дБ

Уровень характеристической чувствительности 90 Дб

Полный коэффициент гармонических искажений: выше 1000 Гц - 3%, ниже - 1000 Гц - 6%

Среднее стандартное звуковое давление 0,15 Па

Номинальное электрическое сопротивление 4 Ом

Частота основного резонанса 40 +-8 Гц

Полная добротность 1+-0,4 Qts

Эквивалентный объем 45 Vas Литр

Габариты диаметр 200х87 мм

Масса 1,4 кг



Конструкция звуковой катушки:



Марка провода ПЭВЛ

Диаметр провода 0,18 мм

Количество слоев намотки 2

Количество витков в 1-ом слое 33

Количество витков во 2-ом слое 30

Омическое сопротивление катушки 3,6+-0,54 Ом

Высота звуковой катушки 22 мм

Внутренний диаметр 25,7 мм

Внешний диаметр, вместе с намоткой 26,8 мм

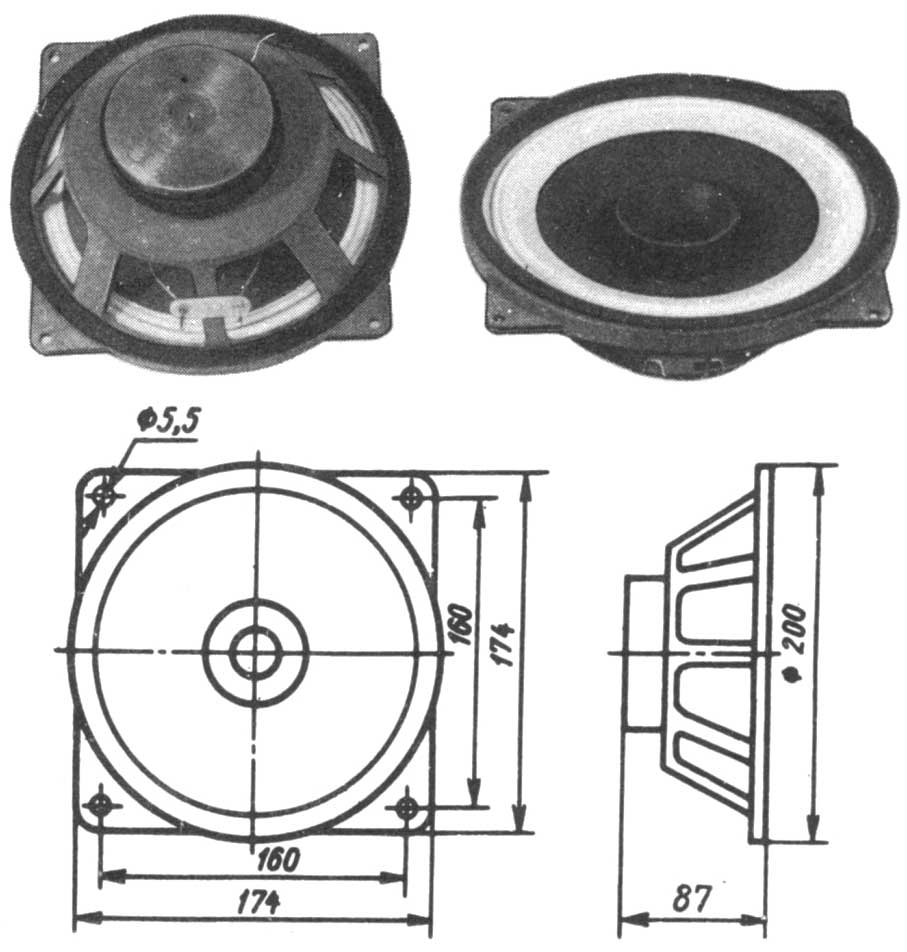

10ГДШ-1-4 (10ГД-36К) чертежи динамика

Щелкните по рисунку, чтобы увеличить!



10ГДШ-1 применялся в различных АС, и по сей день является весьма популярным динамиком. Самое слабое место - поролоновый подвес, который от времени разрушается. Проблем нет, когда его можно купить, но у нас в Казахстане таких подвесов нет, впрочем, как и прочих, за мизерным исключением...



Динамическая головка 10ГДШ-1 очень схожа по параметрам с головкой 10ГДШ-2-4 (10ГД-36Е) - их часто путают. 10ГДШ-1-4 (10ГД-36К) имеет алюминиевую корзину, а 10ГДШ-2-4 (10ГД-36Е) - стальную штампованную.



10ГДШ-1 4 Ом ОСТ 4.383.001-85

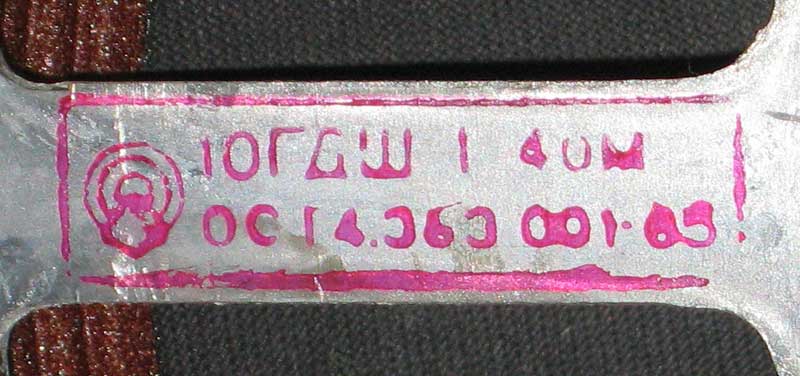

10ГДШ-1 - маркировка и логотип завода изготовителя



10ГДШ-1 Знаменский завод Акустика

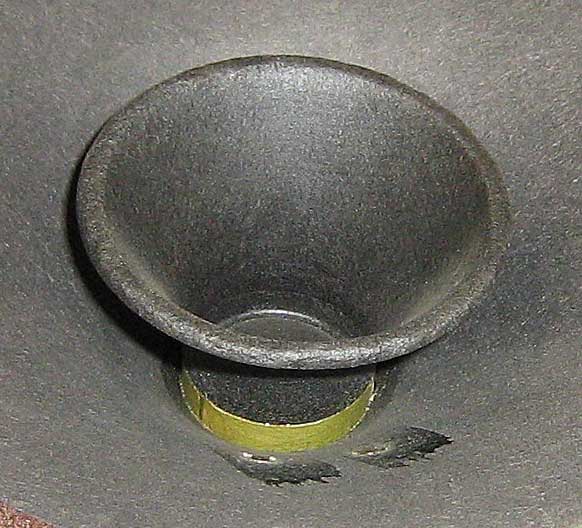

10ГДШ-1 высокочастотный конус

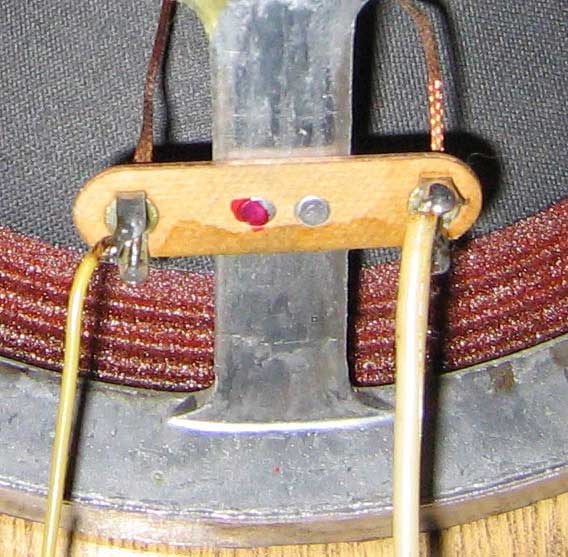

10ГДШ-1 контакты и замена подвеса

10ГДШ-1 контакты, красной точкой отмечен "минус".

ПРАВКА - я не помню как определил полярность, но позже прочел, что обычно ПЛЮС на советских головках был слева, а справа МИНУС, и меткой обозначали именно ПЛЮС...

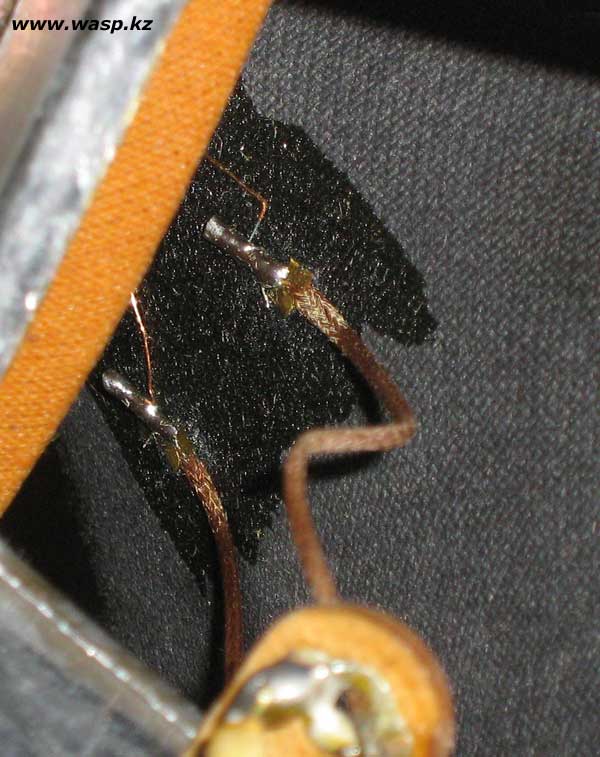

10ГДШ-1 подводящие провода, подключение

10ГДШ-1 подводящие провода

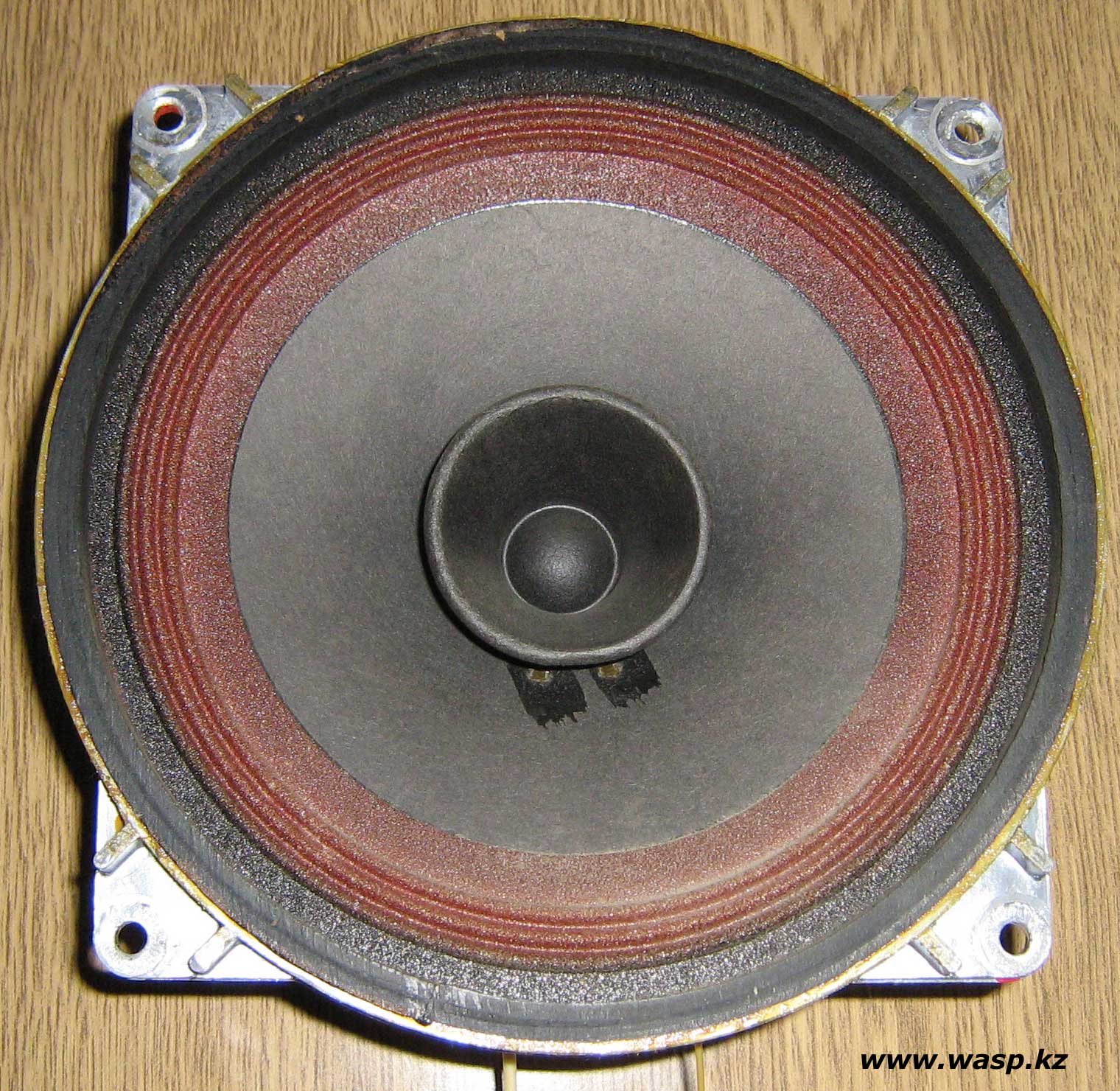

10ГДШ-1 диффузор и центрирующая шайба

10ГДШ-1 диффузор и центрирующая шайба

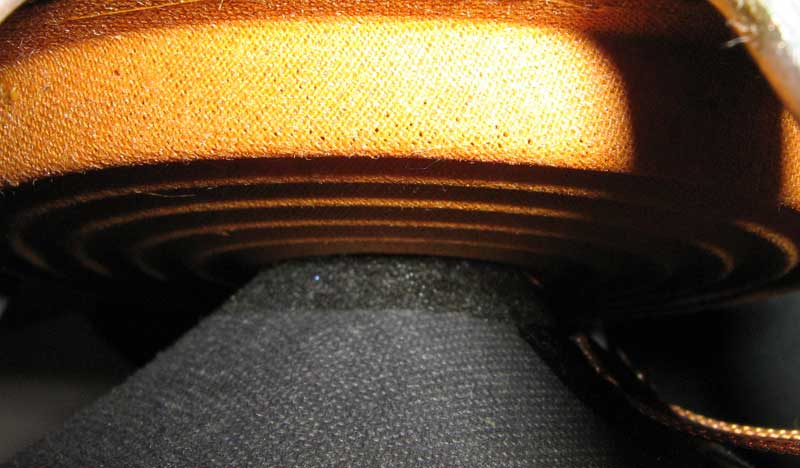

10ГДШ-1 корпус



Динамик 10ГД-36К, или 10ГДШ-1-4 один из хороших и привлекательных, качественный звук ныне недоступный для 90% продающихся в магазинах колонок,

всяких Гениусов и Микролабов, Дефендеров и прочего... хлама из Поднебесной.







Михаил Дмитриенко, Алма-Ата, 2012 г.
