Статьи » ГД - динамики, микрофоны » Mitsubishi MB6291 19, 4 Ома, 15 W - автомобильный динамик
Mitsubishi MB6291 19, 4 Ома, 15 W - автомобильный динамик

Mitsubishi MB6291 19, 4 Ома, 15 W - автомобильный динамик





Динамик с полной маркировкой Mitsubishi MB6291 19 4 Ома 15 W 480K08601, был взят с автомобиля Mitsubishi RVR начала 90-х годов (задние динамики). Динамик "родной", который устанавливал еще завод изготовитель. Также такие динамические головки ставились еще в целой серии автомобилей компании Мицубиси. Но данных по нему нет - ни на сайте Mitsubishi, ни вообще в интернете.

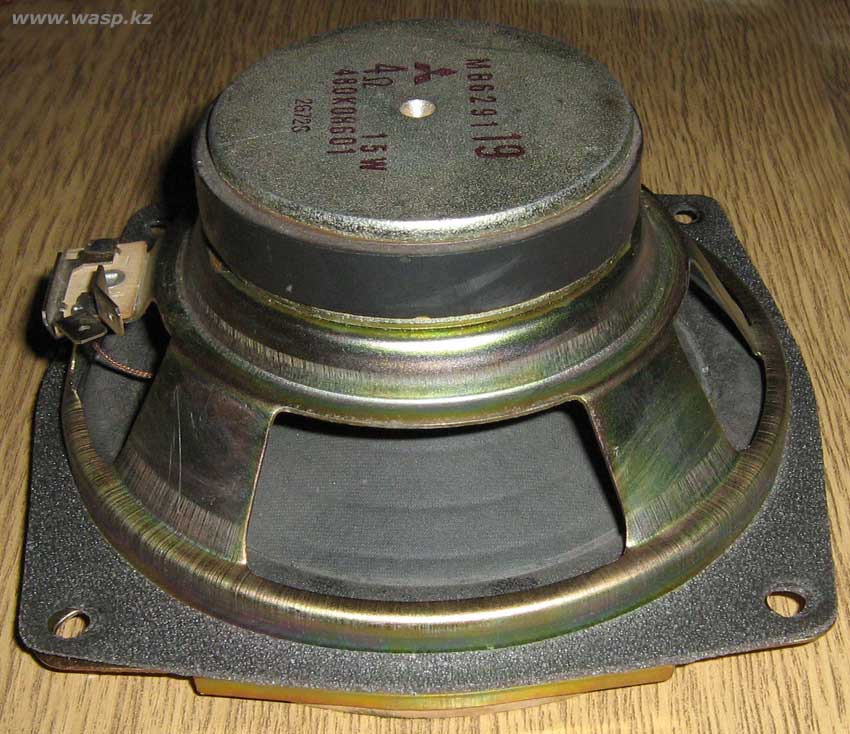

Mitsubishi MB6291 19, 4 Ома, 15 W - автомобильный динамик



Какие мы имеем по MB6291 данные? Очень мало данных...

Данные на звуковую катушку смотрите во второй части статьи (где полная разборка этого динамика)



Сопротивление катушки - 4 Ом

Мощность - 15 Вт

Диаметр диффузора - 143 мм

Внутренний диаметр катушки - 24,5 мм

Размер по передней стороне корзины - 16 мм (квадрат)

Высота динамика - 70 мм

Ширина подвеса - 16 мм

Диаметр магнита - 80 мм

Высота магнита - 13 мм

Сталь корзины - 1 мм

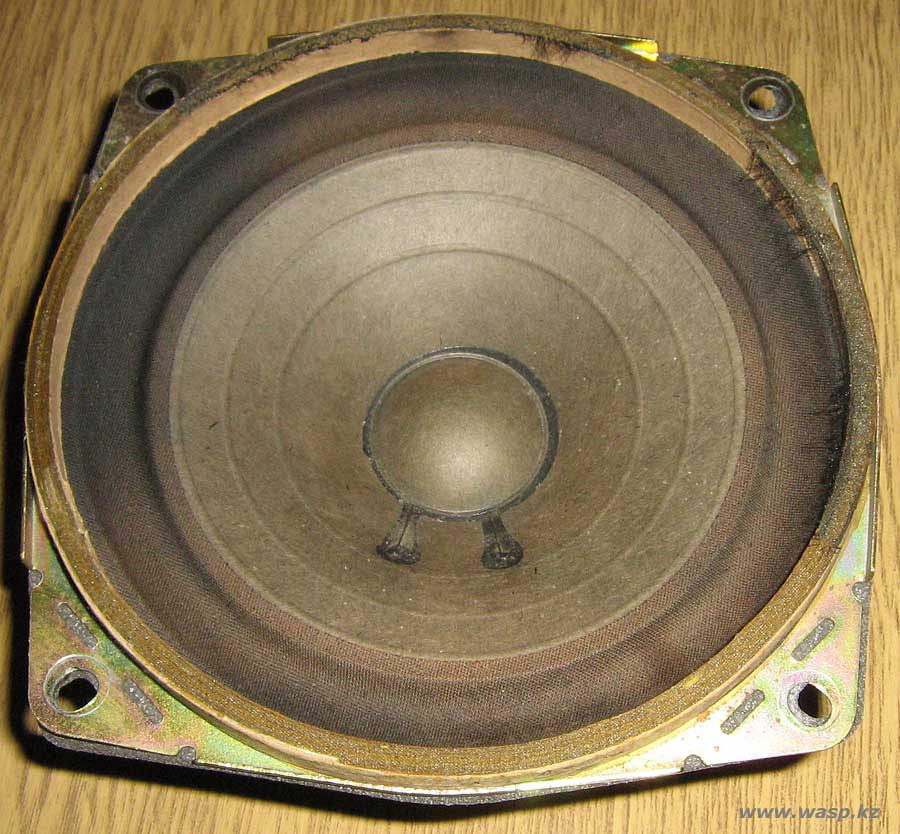

Mitsubishi MB6291



Динамик Mitsubishi MB6291 по всей вероятности широкополосный, круглый, с коническим, бумажным пропитанным диффузором, с бумажным пылезащитным колпачком. Пропитанный тканевый подвес вогнутой формы. Центрирующая шайба также из пропитанной ткани типа холст. Корзина цельная, стальная штамповка. Магнит неэкранированный. Контакты предназначены для подключения разъема, на контактной площадке имеются обозначения "+" и "-". Подводящий провод толстый, медный, плетеный.

На передней стороне, поверх внешней стороны подвеса приклеено толстое картонное кольцо, высотой 4 мм и толщиной 4,5 мм. Поверх его клеилась акустически прозрачная ткань.

На корзине, на месте монтажной площадки эластичная прокладка.



Позднее, для одного динамика, а именно 25ГДН-3-4, понадобился пылезащитный колпачок. Под рукой оказался только один этот динамик, пришлось в срочном порядке отклеивать с него пыльник и клеить его на другой... ацетон, или любой другой подобный растворитель легко работает с клеем на этом динамике...



Если мы посмотрим на динамик PANASONIC YESP10204B, кстати тоже автомобильный, то заметим некоторое сходство... вполне вероятно и этот динамик с логотипом Мицубиси изготовлен компанией Панасоник...

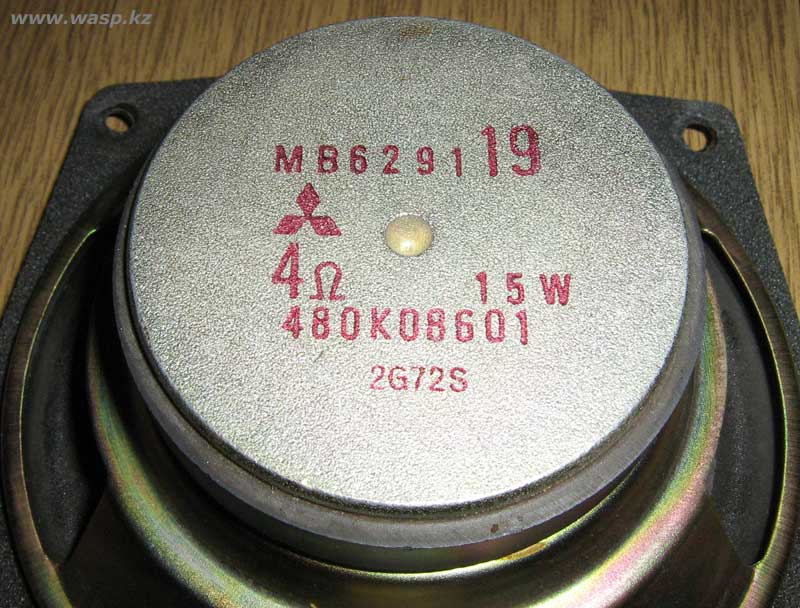

динамик MB6291 19, 4 Ома, 15 W

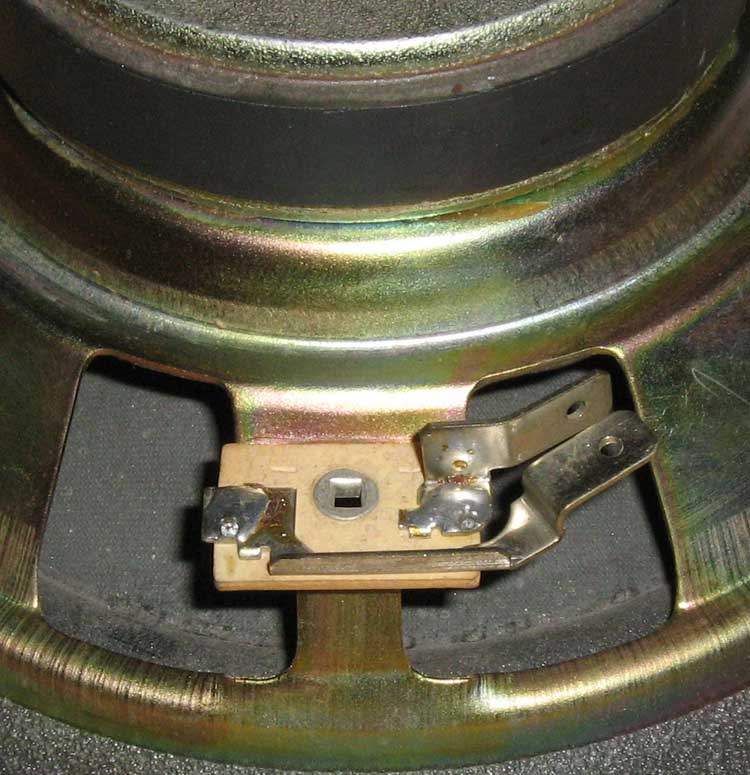

MB6291 контакты

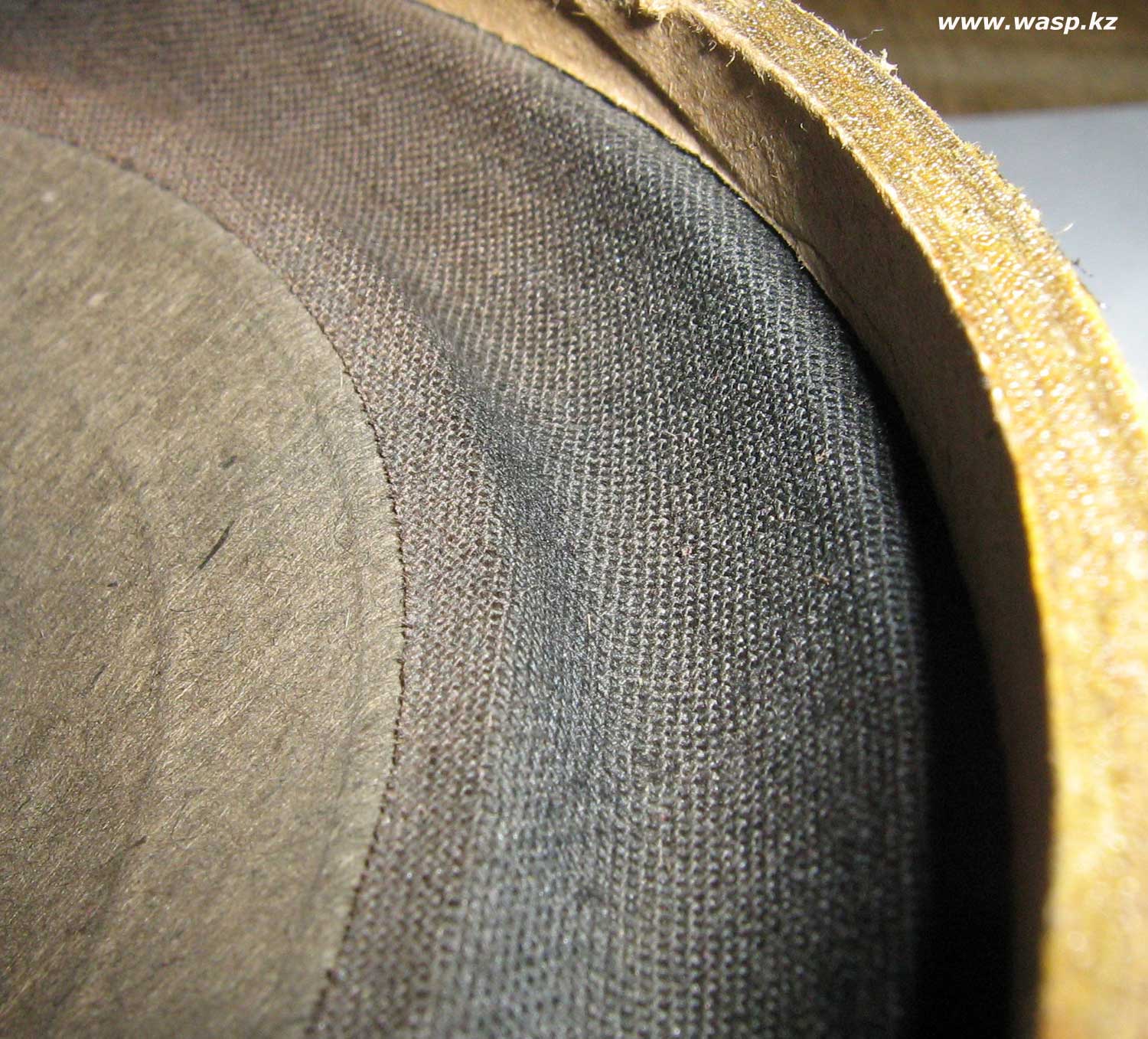

MB6291 тканевый подвес - большое фото

Щелкните по рисунку, чтобы увеличить!

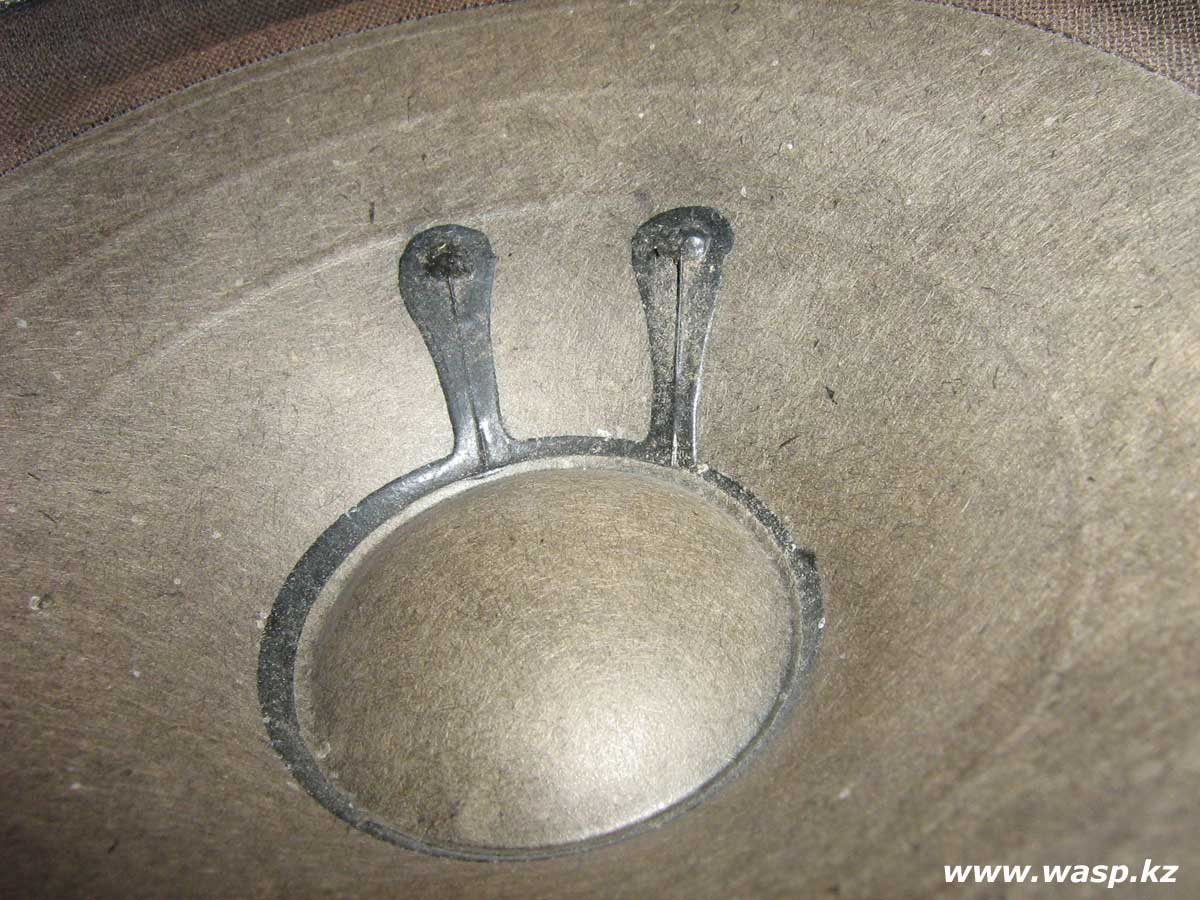

диффузор MB6291 19

Щелкните по рисунку, чтобы увеличить!

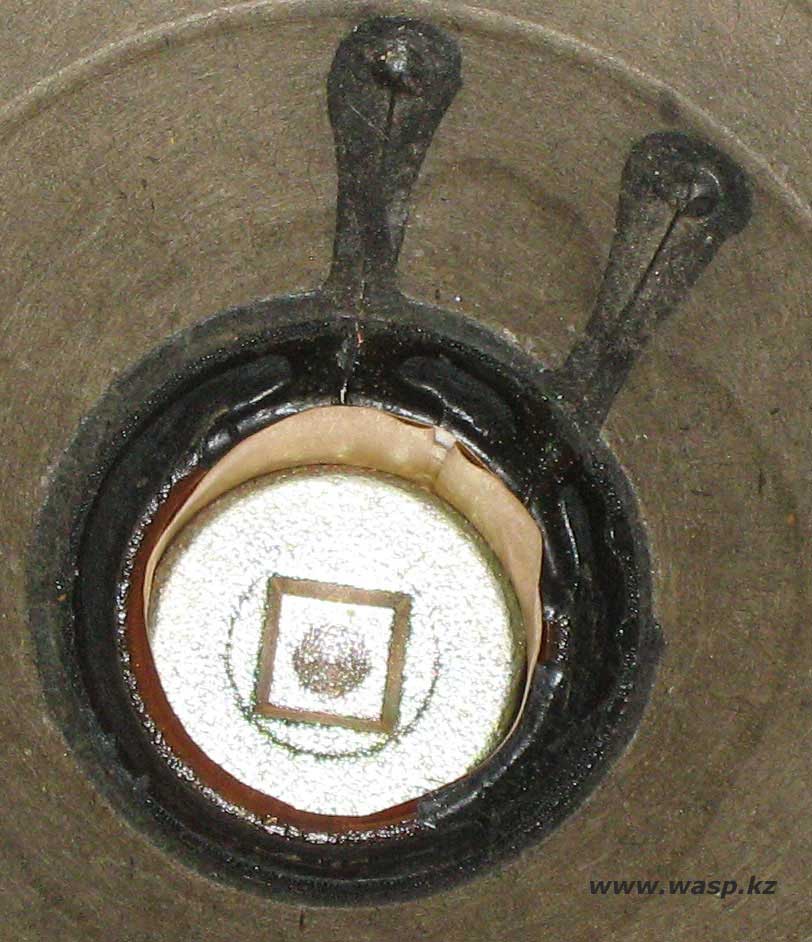

Катушка динамика от Мицубиси

А это катушка, когда снял пылезащитный колпачок



ремонт динамика MB6291







Вторая часть - полная разборка динамика Mitsubishi MB6291





Михаил Дмитриенко, Алма-Ата, 2012 г.
