Блок питания Epson EPS-121E: устройство, схема, распиновка и разборка

Это стандартный импульсный сетевой блок питания, который был мною извлечен из фотопринтера Epson Stylus Photo R290 (обзор и разборку его читайте по ссылке). Так как это отдельный узел, он используется во многих других моделях принтеров Эпсон, поэтому было решено вынести его обзор и разборку в отдельную полноценную статью.

В принтере он заключен в пластмассовый корпус, наружу выходит только стандартный электрический разъем IEC C8, он работает в паре с вилкой C7 (это так называемая "восьмерка). Из корпуса БП выходит шлейф на три провода, он идет на системную плату принтера.

Устройство БП EPS-121E

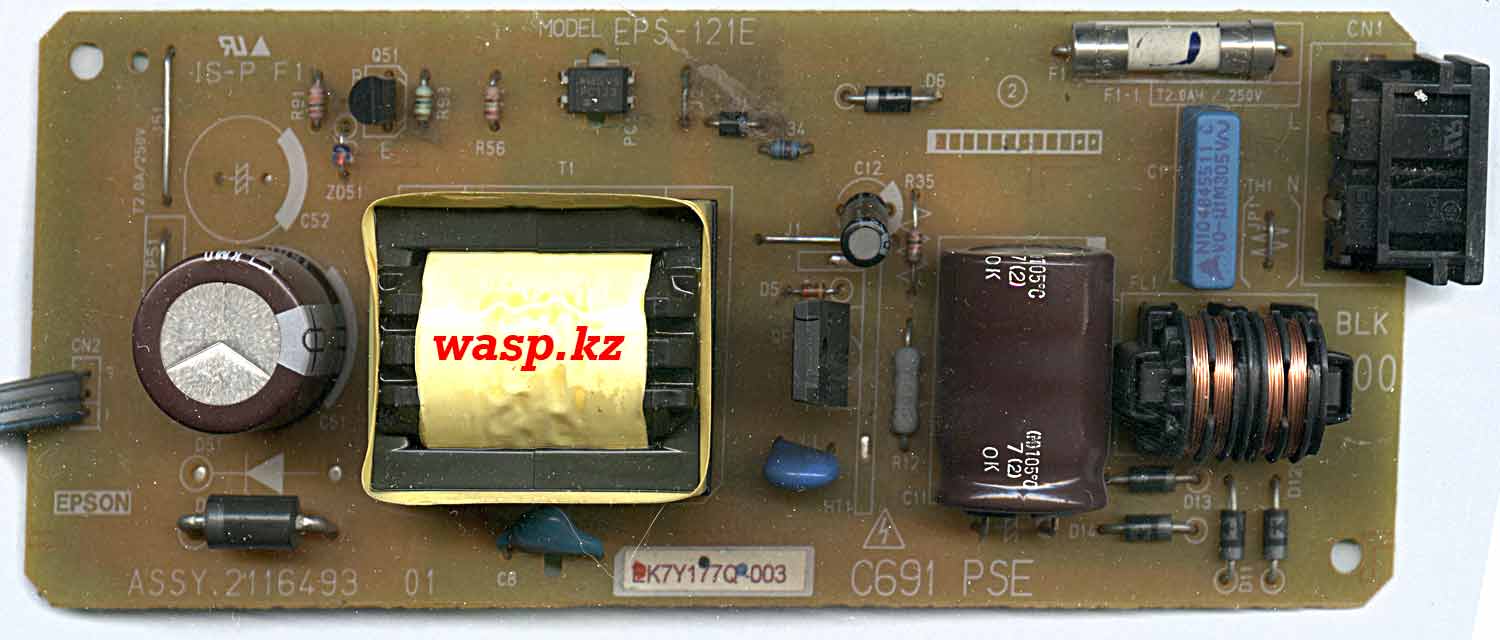

Визуально - это односторонний текстолит, на нем такая маркировка: модель EPS-121E. Затем ASSY.2116493 и еще C691 PSE. Есть бумажная наклейка и на ней EK7Y177Q-003, а также три цветные метки. На входе все как положено: предохранитель - вставка плавкая. Позиция TH1 предусмотрена под термистор, однако в данном экземпляре вместо него установлена перемычка JP1. Затем EMI-фильтр: дроссель, пленочный конденсатор... Потом электролитический конденсатор 47 мкФ на 400 В, диодный мост. Затем идут такие элементы:

• Транзистор QF1 - P3NK90ZFP с логотипом ST Microelectronics
• Трансформатор PT-211 EXFAC
• Оптопара PC123
• Транзистор Q51 - C1815
• Ультрабыстрый диод (Ultra-Fast) D52, на нем самом маркировка 3PHA 20 7H, а в сервис мануале 30PHA20
• Выходной электролитический конденсатор 1500 мкФ на 50 В

На выходе три провода, обозначение на текстолите и в сервис мануале CN2:

1. +42V 0.7A,
2. GND - общий провод/минус вторичной цепи,
3. PSC - управляющий, запуск, переход в спящий режим и/или подобное.

Необходимое примечание: «Точное назначение и логика работы PSC требуют дополнительной проверки по сервисной документации или измерений на работающем принтере».

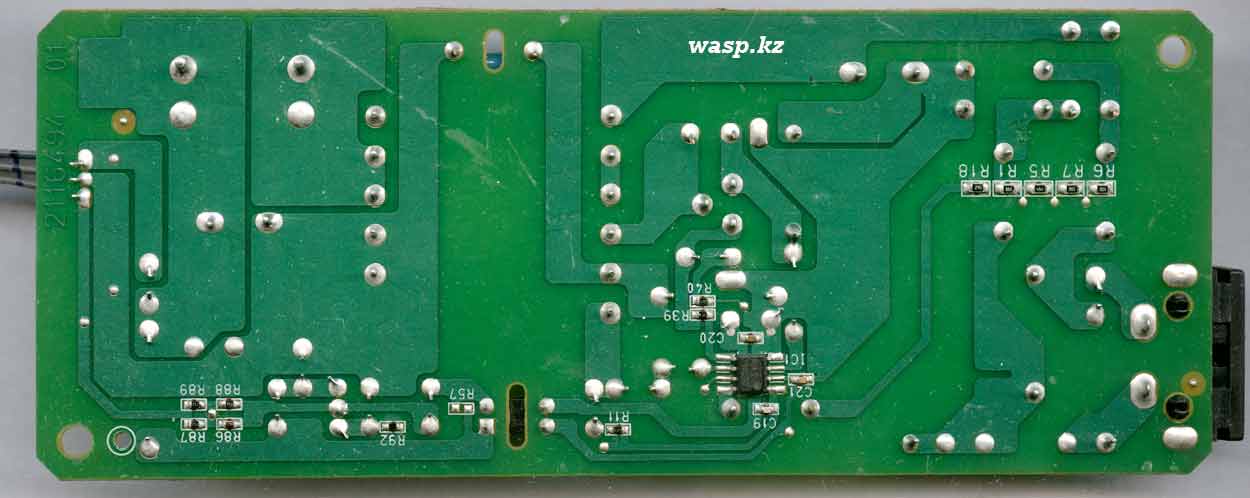

Обратная сторона платы: здесь дорожки и некоторое количество SMD-элементов. Чип IC1 с маркировкой 1D07912 5540A, а в сервис мануале - FA5540AN-A2-TE1, это ШИМ-контроллер, на который найти аналог еще та проблема! С заменой FA5540AN могут возникнуть проблемы: необходимо подобрать совместимый контроллер с соответствующими параметрами и распиновкой, но даташита на этот компонент в интернете нет.

Не распаянные элементы

На плате предусмотрены посадочные места для нескольких компонентов, которые в данном варианте блока питания не установлены:

TH1 — термистор, вместо него установлена перемычка JP1;
D51 — дополнительный выходной диод, параллельный D52;
C52 — дополнительный электролитический конденсатор на выходе;
R57 — SMD-резистор;
радиатор для QF1.

Судя по всему, отсутствующие элементы – это не желание сэкономить, урезая элементную базу БП. Это может означать, что одна PCB использовалась для разных модификаций БП, мощности, моделей принтеров или требований к комплектации.

Принцип работы этого БП EPS-121E:

230 В AC → предохранитель → EMI-фильтр → выпрямитель → сетевой электролит 400 В → силовой MOSFET → трансформатор → выпрямительный диод → выходной конденсатор 1500 мкФ/50 В → +42 В. И еще: обратная связь → оптопара PC123 → ШИМ-контроллер FA5540AN.

Характеристики:

• Модель - EPS-121E
• Тип - Импульсный БП
• Назначение - Блок питания принтера
• Вход AC, сетевое напряжение 230 В
• Выход +42 В
• Максимальный ток 0,7 А
• Мощность около 29,4 Вт
• Разъем AC IEC C8
• Управляющий сигнал PSC

Подводя итоги

Блок питания EPS-121E достаточно простой и надежный. Однако и он может ломаться... Какие у этого БП могут быть характерные проблемы и поломки? Как их исправлять?

Внимание! Предупреждение о безопасности: после отключения от сети на конденсаторе 400 В может сохраняться опасное напряжение. Разряд его путем замыкания выводов отверткой не рекомендуется. Самый простой способ, использовать для разряда мощный резистор, его следует держать пинцетом с изоляцией.

Возможные неисправности EPS-121E

• перегорает сетевой предохранитель;
• выходит из строя силовой MOSFET P3NK90ZFP;
• высыхает электролитический конденсатор 47 мкФ × 400 В;
• теряет емкость выходной конденсатор 1500 мкФ × 50 В;
• неисправен ультрабыстрый диод;
• возникают проблемы в цепи обратной связи;
• выходит из строя ШИМ-контроллер FA5540AN;
• неисправность может находиться не в самом БП, а в нагрузке или цепи PSC.

Если с данным БП возникают проблемы, проверка в следующей последовательности:

1. визуальный осмотр, на предмет вздувшихся электролитов и воздействия высоких температур, сгоревших или «пробитых» элементов;
2. проверяем предохранитель;
3. MOSFET QF1;
4. диодный мост;
5. сетевой электролит;
6. выходной диод;
7. выходной электролит;
8. короткое замыкание по линии +42 В;
9. цепь PSC.

В интернете есть подробный сервис мануал на принтер Epson R290 и в нем есть схема этого БП EPS-121E. Рекомендую найти и скачать, если возникнут сложности, напишите в комментариях к этой статье, я выложу этот документ.

© Михаил Дмитриенко
Специально для WASP.kz
03.10.2026
