Материнская плата для HTPC - ASRock A75M-ITX

Какой же тест материнских плат обходится без устройств от ASRock? Тайваньская компания готова представить потребителю продукт любой сложности (с Z77 ОС Formula ты наверняка уже познакомился). В том числе и форм-фактора Mini-ITX. К слову, на момент написания статьи номенклатура таких вот «крошек» от ASRock насчитывала свыше 15 моделей. И этот ряд только пополняется.

Перейдем к рассмотрению чипсета. А75 для процессоров с сокетом FM1 является достаточно производительным решением. Единственная микросхема - FCH - имеет поддержку до четырех портов USB 3.0, до десяти USB 2.0 и до шести SATA 3.0. Остальные контроллеры интегрированы непосредственно в центральный процессор. В итоге у ASRock A75M-ITX как раз в наличии четыре USB 3.0 и столько же SATA 3.0.

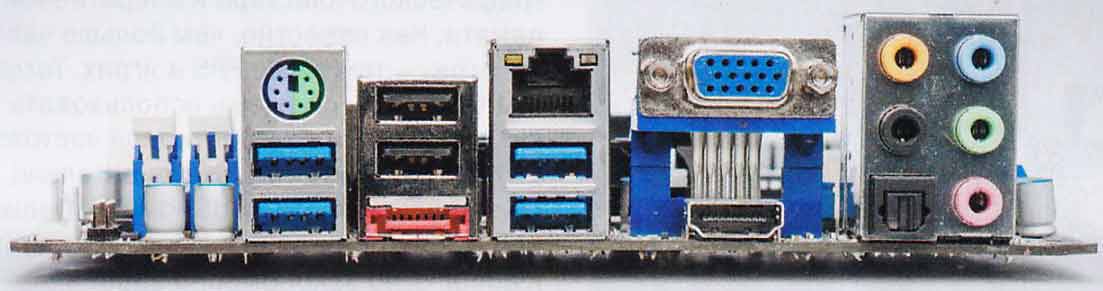

Отмечаем наличие eSATA для подключения внешних накопителей, а также выхода S/PDIF. К сожалению, из видеопортов на I/O-панели присутствует только VGA и HDMI.

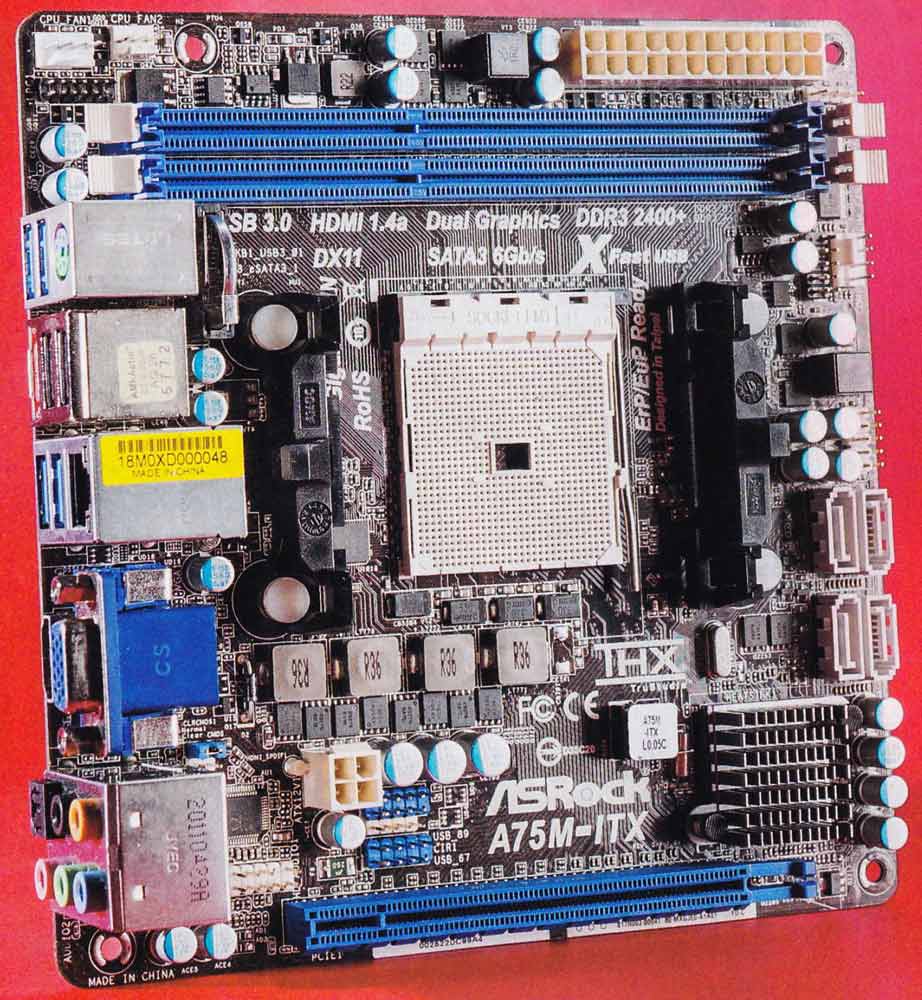

Мы уже упомянули о том, что на печатной плате площадью 170 квадратных миллиметров достаточно тяжело разместить все основные микросхемы и интерфейсы, однако ты можешь лично лицезреть, как каждая компания разводит компоненты на плате. Например, в ASRock A75M-ITX слоты DIMM распаяны горизонтально. Да и сам сокет развернут на 90 градусов. Что это дает? Во-первых, крупный процессорный кулер пусть и накроет ОЗУ, но «не дотянется» до PCI Express х16 - единственного слота расширения на «маме». Во-вторых, у нас значительно облегчен доступ к SATA- портам. И в 99% корпусов подключать накопители и приводы будет удобнее.

А теперь самое интересное. В спецификациях платы числится поддержка памяти DDR-2400+ в режиме оверклокинга. Чтобы заставить заработать ОЗУ на такой частоте, необходимо поднять шину до 2400/18.86=127.25 МГц. Функции BIOS имеют ряд настроек по разгону процессора и памяти. Оболочка - стандартная на сегодняшний день UEFI. Но есть одно ограничение: частоту BCLK можно поднять максимум до 136 МГц. Нам же удалось поднять сигнал тактового генератора до 114 МГц...

Достоинства:

• много SATA
• много USB 3.0
• хорошая разводка

Недостатки:

• нет пульта управления
• нет беспроводного модуля
• нет DisplayPort и DVI
• ограничение BCLK по частоте

Характеристики ASRock A75M-ITX:

• Чипсет: А75
• Сокет: FM1
• Память: 2х DIMM, DDR3-800-2400
• Слоты расширения: 1x PCI Express х16
• Дисковые контроллеры: 4х SATA 3.0, 1x eSATA
• Сеть: Ethernet 10/100/1000 Мбит/с
• Звук: 7.1 CH. HDA
• Разъемы на задней панели: 4х USB 3.0, 2х USB 2.0, 1x D-Sub, 1x HDMI, 1x eSATA, 1х S/PDIF, 1x RJ-45, 1х PS/2, 5х 3.5-мм jack

***
