Тестирование материнской платы ASRock Z77 ОС Formula

«Оверклокерская железка» - понятие достаточно эфемерное. Вот возьмем материнские платы. Далеко не всегда то или иное устройство обладает ОС-функциями и демонстрирует хороший потенциал. Однако в описании девайса мы обязательно найдем столь заветные слова: Overclocking, ОС Edition и тому подобное. Наверное, поэтому выход МоВо, основная фишка которых - оверклокинг, воспринимается как нечто само собой разумеющееся. Однако если взять и посчитать, то плат, к разработке которых непосредственно приложили руку именитые оверклокеры - раз, два и обчелся. Как раз к таким и относится Z77 ОС Formula, созданная совместными усилиями компании ASRock и известнейшего тайваньского энтузиаста Ника Ши (Nick Shih).

Встречаем!

Материнская плата упакована в громаднейшую коробку. Помимо кабелей, макулатуры и самого устройства отыскать что-нибудь интересненькое не удалось. В черном бархатном мешочке лежал тюбик с термопастой и причудливыми конусами. Как оказалось, термоинтерфейс GELID GC-Extreme разработан специально для экстремального разгона процессора, его состав не замерзает даже при отрицательной температуре. А конусы играют роль ножек и позволяют установить плату над поверхностью стола. Удобно, если нет «бенчстенда».

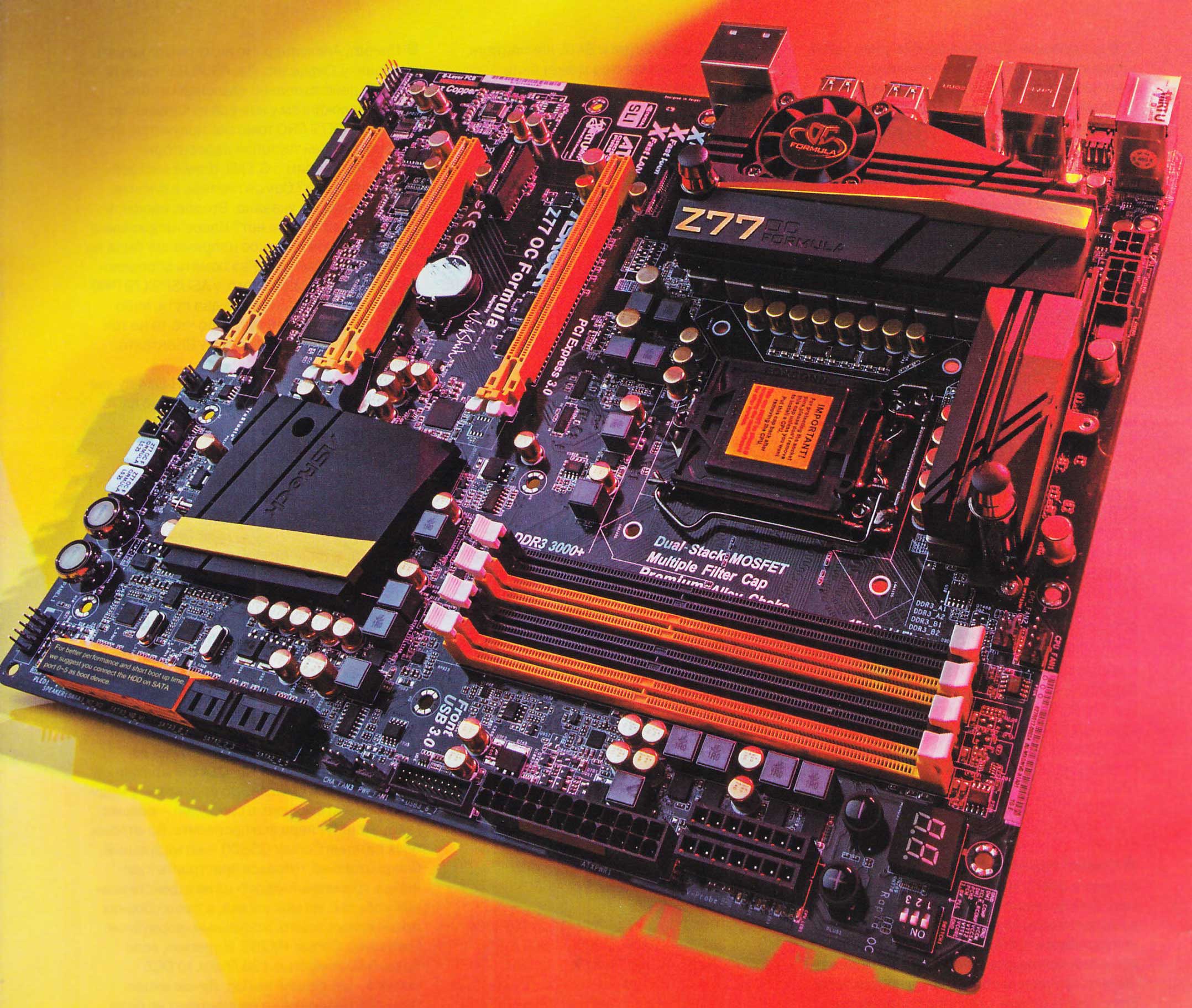

Сама же плата выглядит мощно! И не только потому, что мы имеем дело с «оверклокерской мамой», но и потому, что использован формфактор E-ATX. Обрати внимание, если будешь собирать Z77 ОС Formula в обычном корпусе. Тут без Full-Tower'a не обойтись.

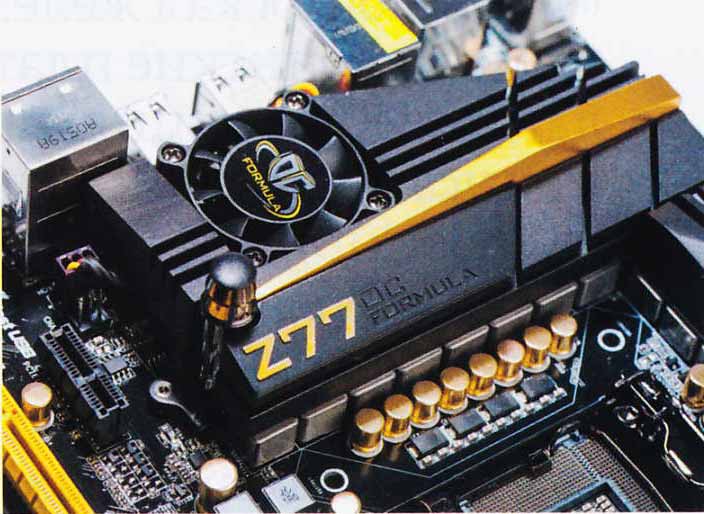

Цепь элементов питания и мост окружают массивные радиаторы. Южный мост не имеет активного охлаждения, да и греется не особо: 49 градусов Цельсия при нагрузке - это несерьезно. А вот для радиатора покрупнее предусмотрен небольшой вентилятор (снять его - не проблема). Внутри же расположен полноценный водоблок. Сразу отметим тот факт, что все современные воздушные процессорные ультра кулеры без особых проблем поместятся в районе сокета. Радиатор не мешается. Охлаждать на самом деле есть что.

Так, Z77 ОС Formula может похвастать двенадцатью фазами питания процессора и еще четырьмя - памяти. В ASRock утверждают, что дроссели позволяют уменьшить пульсации до 70%. Используется специальный сплав, состав которого не разглашают (сплав тунгусского феррита с фекалиями тибетских монахов). Также в плате используются новые двухкристальные полевые транзисторы, многослойные керамические конденсаторы (MLCC) с высокой проводимостью, DIP-конденсаторы и POSCAP-конденсаторы. За стабильную и точную подачу напряжения отвечает встроенный цифровой контроллер CHIL 8328.

Сама же Z77 ОС Formula выполнена на базе восьмислойной печатной платы.

Чуть не забыли упомянуть про 15-микронное золотое напыление контактов сокета и слотов памяти.

ОС Only

Перейдем к разводке и возможностям платы. На текстолите распаяно сразу три слота PCI Express х16 и еще два - PCI Express x1. При этом габариты печатной платы позволили достаточно сильно удалить порты друг от друга, что важно при создании массивов видеокарт. Работают PEG по схеме х16+х8+х4. Конечно же, если в системе будет использоваться Ivy Bridge, то есть и поддержка PCI Express 3.0. Все мостики для видеокарт идут в комплекте. Набор логики Z77 Express поддерживает до двух портов SATA 3.0 и до четырех - SATA II. Однако Z77 ОС Formula насчитывает сразу шесть SATA-слотов последнего поколения и четыре - SATA II. Спасибо ASRock за использование сторонних контроллеров.

В целом разводка компонентов платы выполнена без каких-либо видимых огрехов. Можно даже сказать на пять с плюсом! Для оверклокерской платы по-другому быть не может.

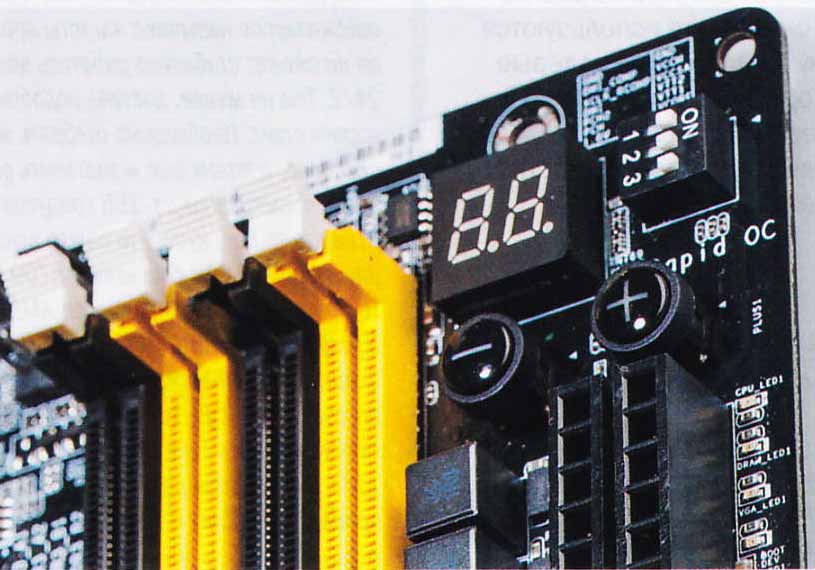

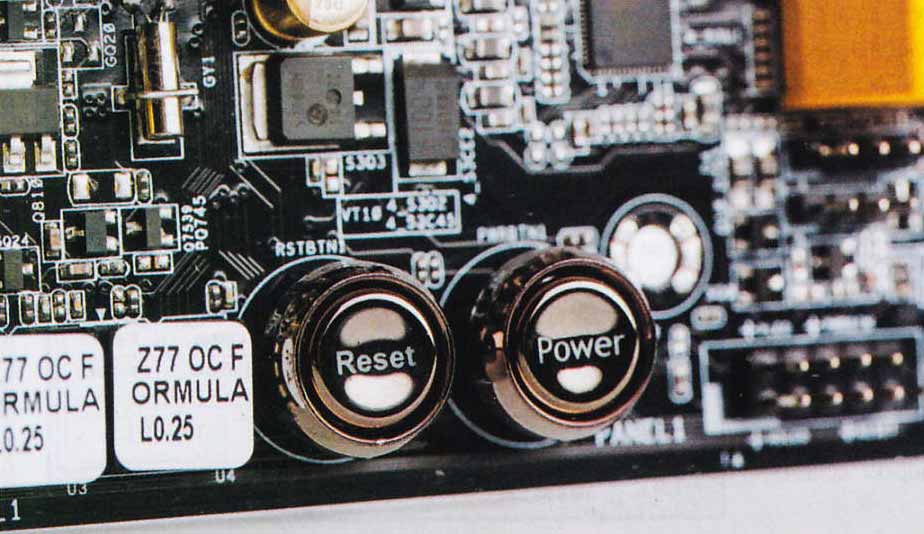

В нижней части устройства ты можешь увидеть сразу две микросхемы BIOS, упакованные в корпуса DIP-8, а также клавиши включения, выключения и перезагрузки системы. Но основной «оверклокерский блок» Rapid ОС расположен ближе к DIMM-слотам. Там распаян LED-индикатор сигналов POST. Есть еще ряд лампочек - индикаторов мониторинга работы процессора, памяти, видеокарты и загрузки с накопителя. Там же есть клавиши «плюс» и «минус», предназначенные для изменения в режиме реального времени множителя процессора, частоты BCLK и напряжения VCore. Очень удобная штука. Для большей надежности во время экстремального разгона предусмотрен тумблер отключения PCI-E-слотов. Наконец, на плате распаяны гнезда V-Probe для измерения напряжений в режиме реального времени мультиметром. Отмечаем наличие сразу восьми коннекторов для подключения вентиляторов.

Для питания процессора используется дополнительный 4-пиновый EPS-коннектор.

BIOS и софт

BIOS Z77 ОС Formula оснащен стандартной UEFI-оболочкой. Богатство функций поражает! При этом есть как очень полезные функции, так и скорее «рюшечки», приятные мелочи, без которых, впрочем, вполне можно обойтись. Все основные настройки собраны в подменю ОС Tweak. Самая первая опция - No-K ОС, предназначенная для разгона процессоров без разблокированного множителя. Есть опция разгона CPU под жидким азотом (LN2 Mode). В этом же подменю можно менять напряжение процессора, контроллера памяти, самой памяти и других элементов. Что касается VCore, то разность потенциалов можно менять с шагом 0.005 В. При этом при достижении границы опасных напряжений цифровое значение изменит свой цвет с белого на красный.

Есть в BIOS и занимательные фишки наподобие System Browser. Он показывает плату, указывает, какие слоты сейчас заняты, а также демонстрирует температуру того или иного компонента. Z77 ОС Formula может похвастать сразу двенадцатью датчиками температур и в руках опытного техноманьяка станет отличным диагностическим «оружием»!

BIOS платы позволяет сохранить до 10 профилей настроек. Есть и уже загруженные настройки разгона любого Ivy Bridge от самого Ника. Наконец, все те же самые манипуляции можно проводить из-под Windows при помощи комплексного программного обеспечения ASRock Formula Drive.

Попкорн

Не секрет, что выход в свет Z77 ОС Formula был подкреплен рядом мировых рекордов. Естественно, их поставил не кто иной, как Ник Ши. Уже на момент написания статьи популярный оверклокерский ресурс hwbot-org насчитывал 345 зарегистрированных результатов.

На сегодняшний день Ник занимает второе место с результатом 7136.4 МГц по разгону Intel Core i7-3770K, однако опережает и Hicookie, и AndreYang. Также с результатом 5.156 секунд Ник занимает четвертое место в общем зачете дисциплины Super PI. Для этого частоту Intel Core i7-3770K пришлось поднять до 7002 МГц!

На практике

Конечно, нам со своими результатами очень далеко до рекордов Ника. Однако разгон платы в стенах тестовой лаборатории позволит узнать, насколько удобна материнка в плане разгона процессора, памяти и видеокарты. Оценивались функции BIOS'a, а также качество исполнения компонентов устройства и разводки всех необходимых интерфейсов. В тестовом стенде был задействован процессор Intel Core i5-2500K с разблокированным множителем. Для начала, используя «воздушный» кулер Thermalright Silver Arrow, мы определили потолок оверклока по шине. На всякий случай напомним, что частота BCLK у последних двух поколений логики Intel жестко привязана ко всем частотам остальных шин. А потому хотя бы небольшое изменение скорости работы тактового генератора приводит к нестабильной работе всей системы. Как правило, частоту BCLK материнских плат на базе логики Z77/Z68/P67/H6X Express можно увеличить всего на 5-10 МГц. Мировой рекорд на момент написания статьи составлял всего 116 МГц. Сигнал шины у матплат Intel можно менять с шагом 0.1 МГц.

Затем мы разгоняли процессор за счет разблокированного множителя. Экспериментально доказано, что тестовый «камень» проходит валидацию на частоте 5000 МГц. К этому показателю мы и стремились.

Наконец, дабы хоть как-то зафиксировать все наши старания, мы использовали следующие программы-бенчмарки: Super PI 1.5XS (паттерн с расчетом одного миллиона знаков после запятой), wPrime 1.55 (режим 32m при загрузке всех ядер (потоков) «камня»), встроенный тест архиватора WinRAR и CINEBENCH R11.5 для 64-битной операционной системы. И вот что у нас получилось. По шине Z77 ОС Formula взяла 109.9 МГц. Неплохой результат! С учетом большого набора делителей памяти мы с таким разгоном тактового генератора можем запустить модули ОЗУ с эффективной частотой 109.9x26.6=2930 МГц и 109.9x28=3077.2 МГц соответственно.

В спецификациях утверждается, что Z77 ОС Formula поддерживает модули DDR3-3000+. Проверено, действительно поддерживает! Как раз в продаже уже есть киты с подобными частотами.

Что же до разгона CPU множителем, то при напряжении 1.45 вольт в 2D мы спокойно загрузились с частотой CPU 5029 МГц.

Однако многопоточные тесты запускаться отказались, то и дело вызывая синий «экран смерти». Поэтому пришлось снизить частоту на 109 МГц. В итоге, подняв коэффициент «камня» до значения х46, а частоту шины - до 107 МГц, мы добились-таки стабильных 4920 МГц! Результаты тестирования мгновенно отреагировали на оверклок приличным ускорением и прибавкой баллов.

Важный момент! В моменты переразгона, когда плата не может загрузить даже BIOS, срабатывает защита, которая сбрасывает все настройки и загружает систему с настройками по умолчанию. Так что советуем не брезговать слотами сохранения профилей разгона.

Формула успеха

Интересная ситуация происходит на МоВо-рынке. Тенденция такова, что любая геймерская материнская плата является еще и оверклокерской (хотя геймеры чаще всего никакие не оверклокеры, а последние не обязательно увлекаются играми). Реклама учит нас, что запредельная производительность хотя бы в тех же компьютерных играх может быть достигнута исключительно за счет разгона «железа». Ведь разгон «железа» - это круто! В таком случае верно и обратное утверждение: любая оверклокерская материнка - геймерская. Следовательно, на базе ASRock Z77 ОС Formula вполне можно собрать не только стенд для бенчсессий, но и игровую систему. Тот же Intel Core i7-3770K, самостоятельно прокачанный до 5 ГГц, без проблем вытянет связку из трех топовых видеокарт.

Экстремальный разгон демонстрирует не только мастерство того или иного оверклокера (в нашем случае - Ника Ши), но и стабильность работы устройства при сверхвысоких нагрузках. Если все элементы Z77 ОС Formula способны работать с невероятными напряжениями при минусовых температурах, то в более щадящих режимах плата тебя точно не подведет. В общем, мы прекрасно видим, что девайс (особенно материнская плата), главный козырь которого - разгон, на самом деле является многогранным. Поэтому Z77 ОС Formula станет отличной основой мощного ПК.

Чуть не забыли про еще один важный аспект и однозначно плюс материнской платы. ASRock не «ломит» за свой оверклокерский концепт бешеных денег. И после тестирования у нас сложилось стойкое впечатление, что Z77 ОС Formula полностью оправдывает свою стоимость. Будь ты оверклокер, будьты просто техноманьяк.

Технические характеристики ASRock Z77 ОС Formula:

• Сокет: LGA1155
• Чипсет: Z77 Express
• Память: 4х DIMM, DDR3-1066-3000, до 32 Гбайт
• Слоты расширения: 2х PCI Express х16 3.0, 1x PCI Express х16 2.0, 2х PCI Express x1
• Дисковые контроллеры: 4х SATA-II, 6х SATA 3.0
• Сеть: Broadcom ВСМ57781, 10/100/1000 Мбит/с
• Аудио: Realtek ALC898, СН7.1, HDA
• Разъемы на задней панели: 6х USB 3.0, 4х USB 2.0, 1x HDMI, 1x S/PDIF, 1x RJ-45, 1х PS/2, 5х 3.5-мм jack
• Форм фактор: E-ATX

© Автор: Сергей Плотников
