Статьи » ГД - динамики, микрофоны » SEMCO 05F04BRA, 3 Вт и 8 Ом - обзор динамиков из телевизора
SEMCO 05F04BRA, 3 Вт и 8 Ом - обзор динамиков из телевизора

SEMCO 05F04BRA, 3 Вт и 8 Ом - обзор динамиков из телевизора



По быстрому опишу и разберу динамики из телевизора Daewoo 20T1 - это простенькие головки по имени SEMCO 05F04BRA... Интернет об них почти ничего не знает - там, как и у меня, они есть лишь с разборки... типа хлам. Они по сути таковы и есть. Это самый настоящий "нонейм" - безымянные динамики.



+ Щелкайте по фото, чтобы увеличить!

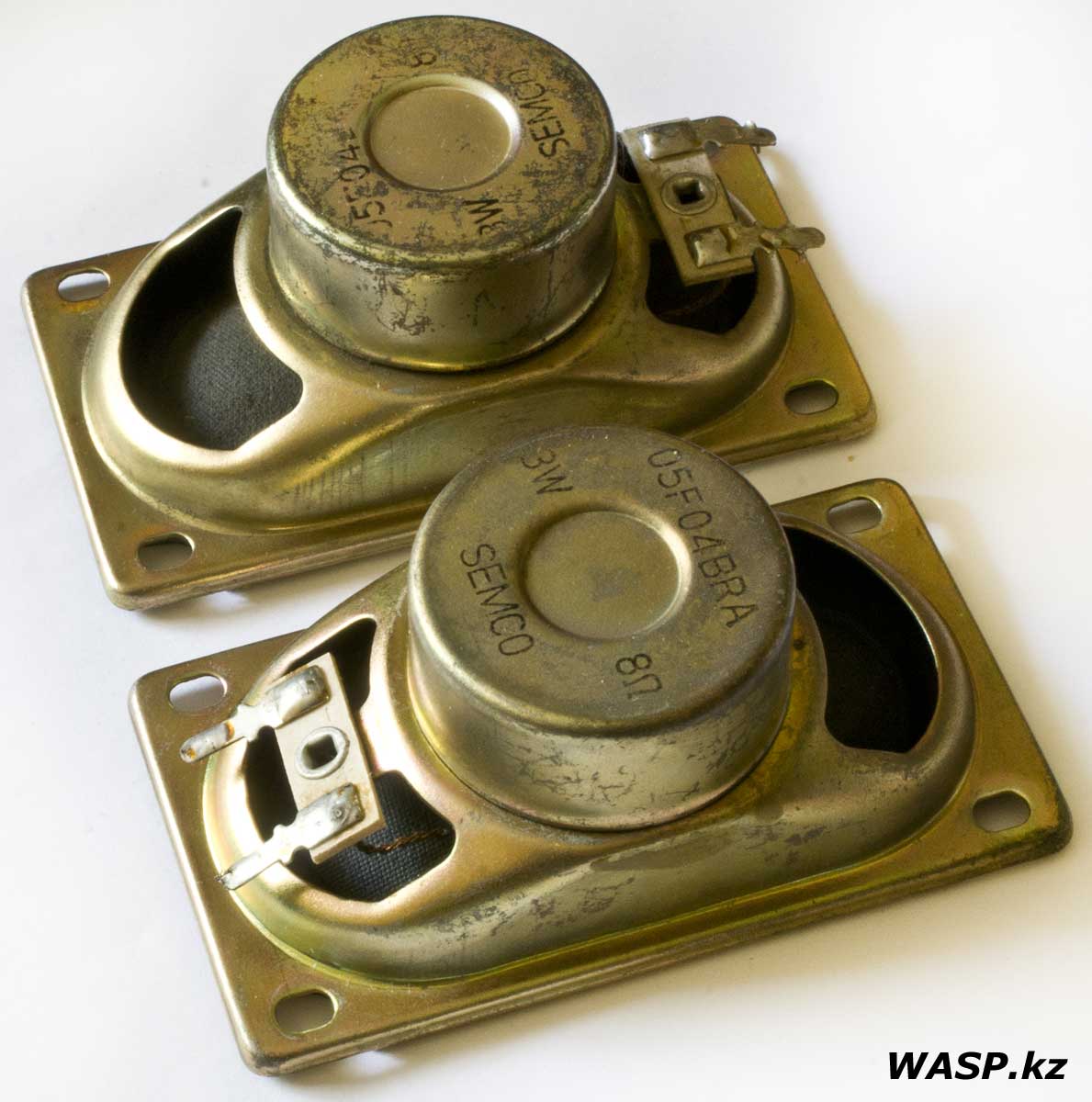

SEMCO 05F04BRA, 3 Вт и 8 Ом обзор широкополосных динамиков

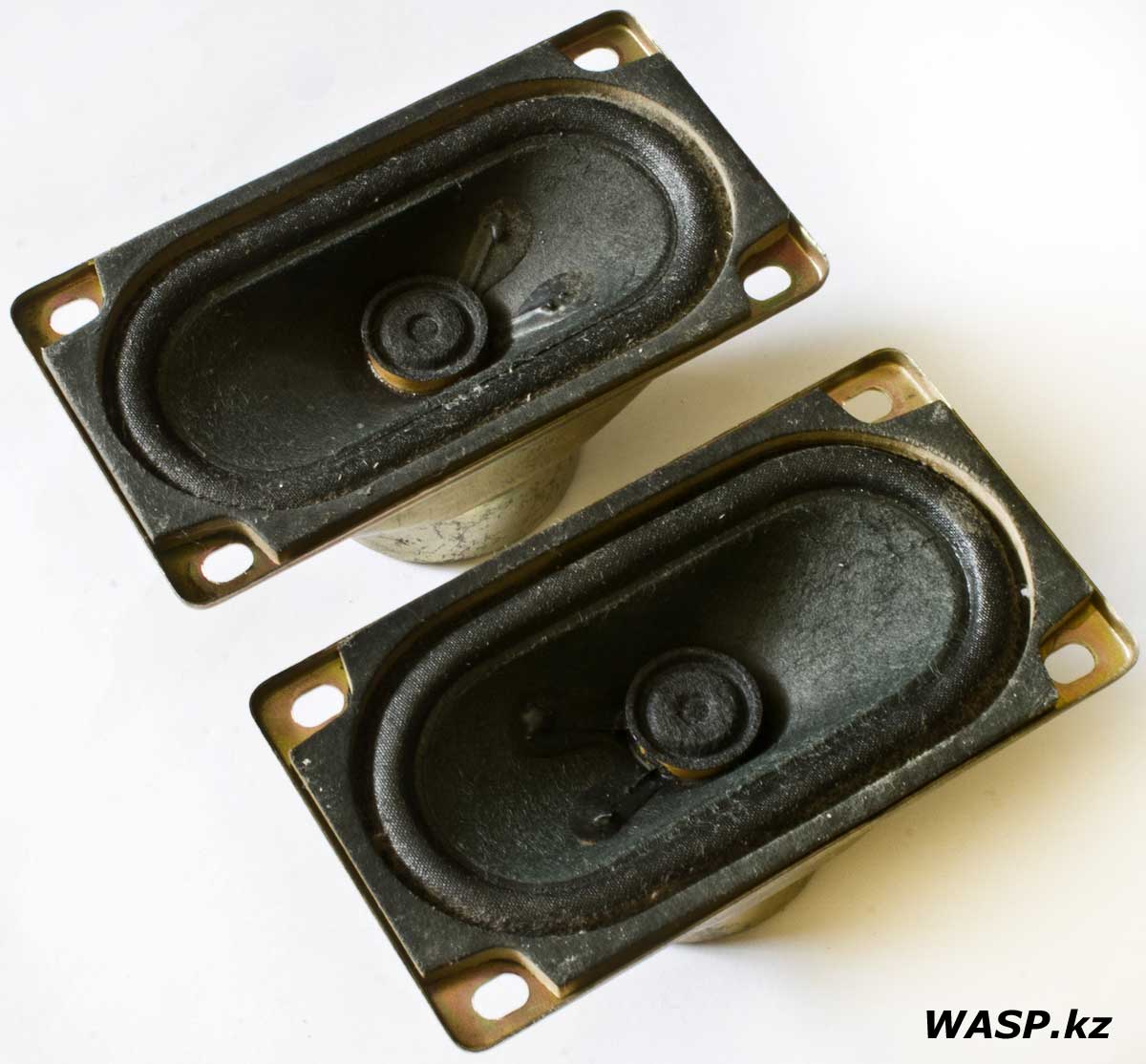

Итак, пара динамиков - так как телевизор стерео. Они имеют прямоугольные корзины штампованные из стали. Габариты: 90 на 50 мм, и глубина 35 мм. Вес, примерно: 110-115 грамм каждый. По краю корзины монтажные отверстия.



SEMCO 05F04BRA 3W 8Ω описание динамических громкоговорителей



Диффузор овальный, или прямоугольный с радиусом по краям. Размер активной, подвижной части динамика 42 на 80 мм. Подвес выпуклый из ткани с пропиткой, по внешнему краю подвес приклеен к корзине, а сверху картонная прокладка... Диффузор бумажный, с пропиткой, пылезащитный колпачок плоской, с подобием горна - он участвует в формировании ВЧ частот.

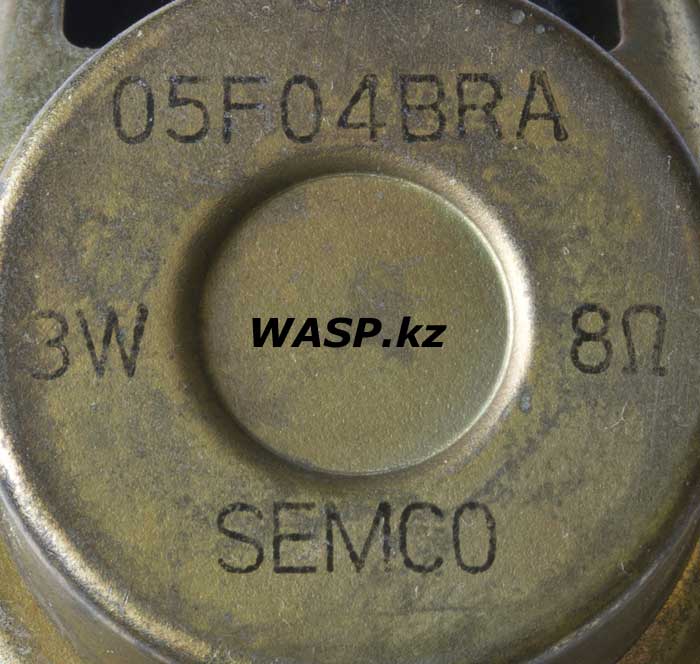

SEMCO 05F04BRA китайские динамики из телевизора



Магнитная система динамической головки громкоговорителя экранированная, на ее торце краской нанесена маркировка: SEMCO 05F04BRA 3W 8Ω.



SEMCO 05F04BRA полное описание широкополосных головок, динамиков

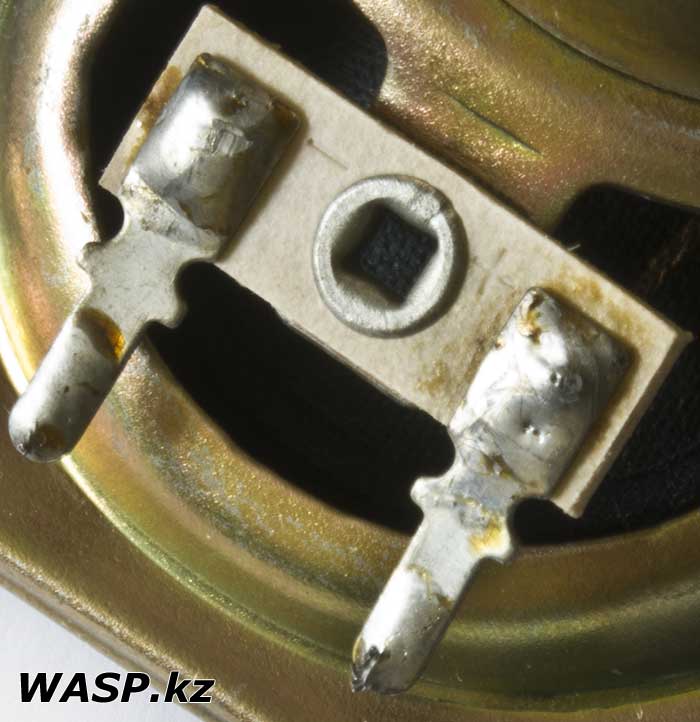

Контактная площадка из белой фибры (ну, так мы привыкли называть - а здесь какой материал мне неизвестно), приклепанная к корзине одной заклепкой. На ней выбита полярность - знаки "плюс" и "минус". Контакты стандартные - под пайку. Подводящие провода также ничем не примечательные - витые, медные... Центрирующая шайба гофрированная, из ткани с пропиткой.



SEMCO 05F04BRA доработка китайских динамиков

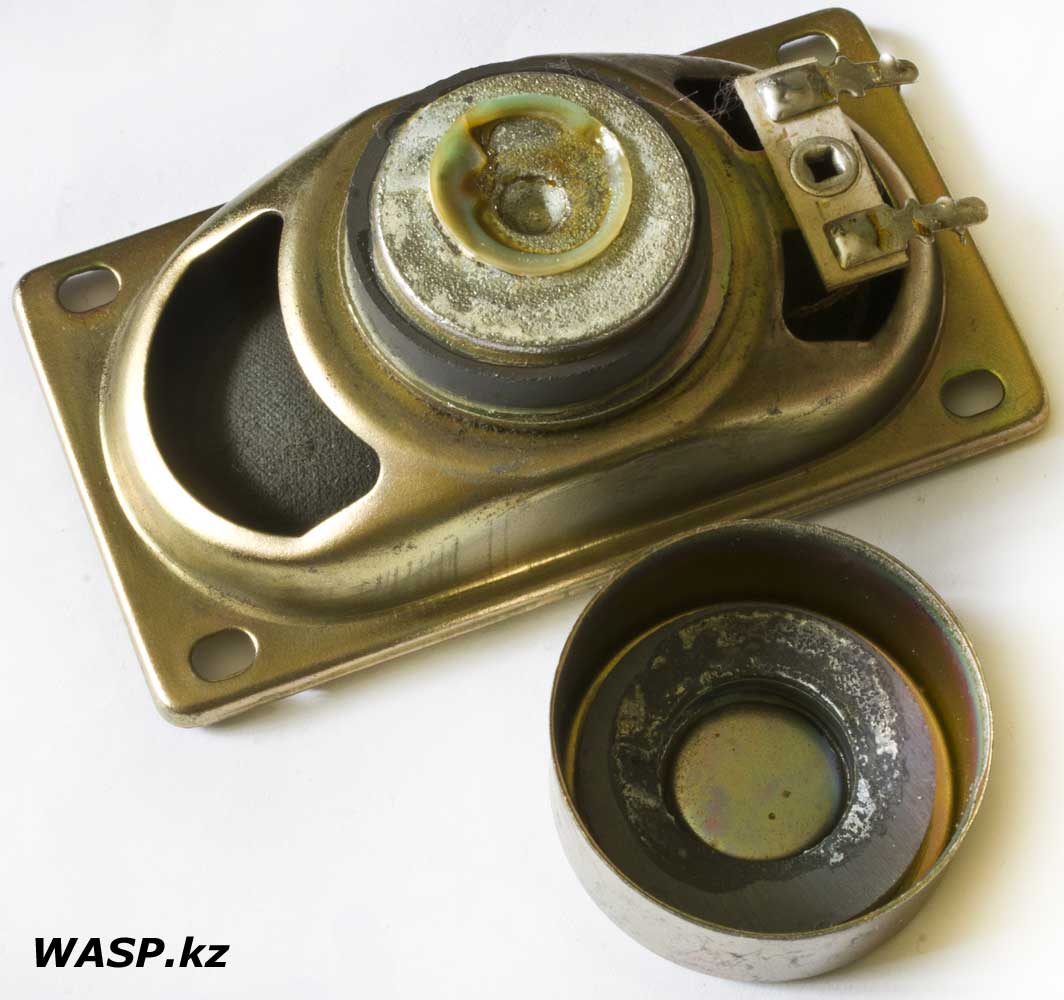

Приступаем к разборке динамиков SEMCO 05F04BRA. Сначала поддеваем тонкой отверткой экран магнитной системы... и он мгновенно отваливается. В принципе его можно оторвать и руками... Внутри видим такую интересную картину: на корзине остается один магнит, а в "стакане" стального экрана второй... оказывается производитель доклеил второй магнит, чтобы повысить чувствительность головки. Ну, уже плюс.

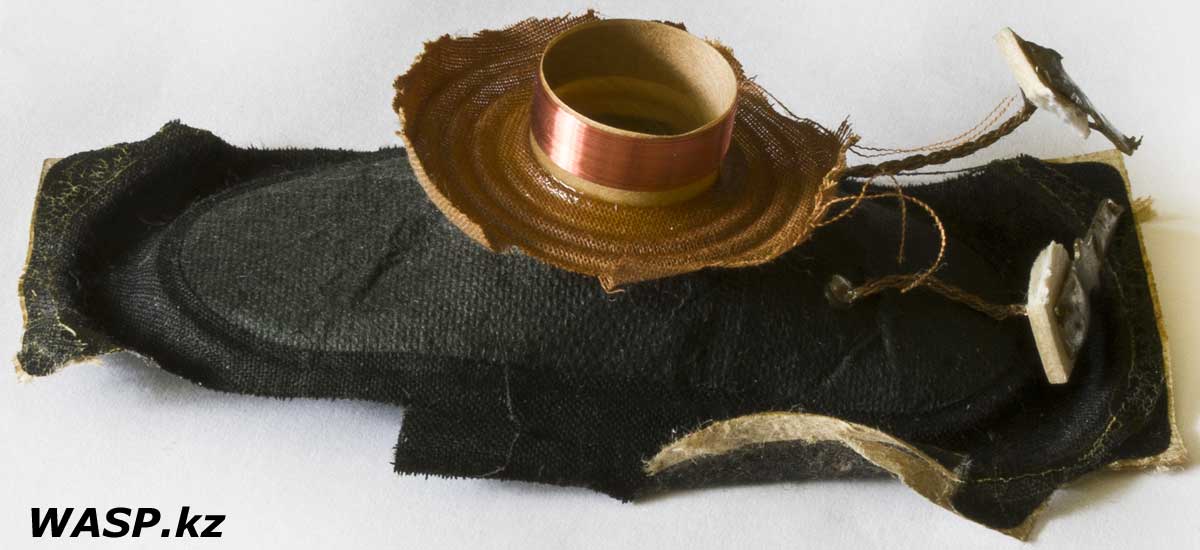

SEMCO 05F04BRA динамик 3 Вт и 8 Ом полная разборка



Конечно, можно было используя растворитель аккуратно разобрать весь динамик - отклеить диффузор, подвес, центрирующую шайбу, звуковую катушку... но мне оно надо - вонять в квартире растворителем? Я просто и грубо вырвал всю эту канитель. Вот так - смотрим на фото: звуковая катушка и все прочее на виду.

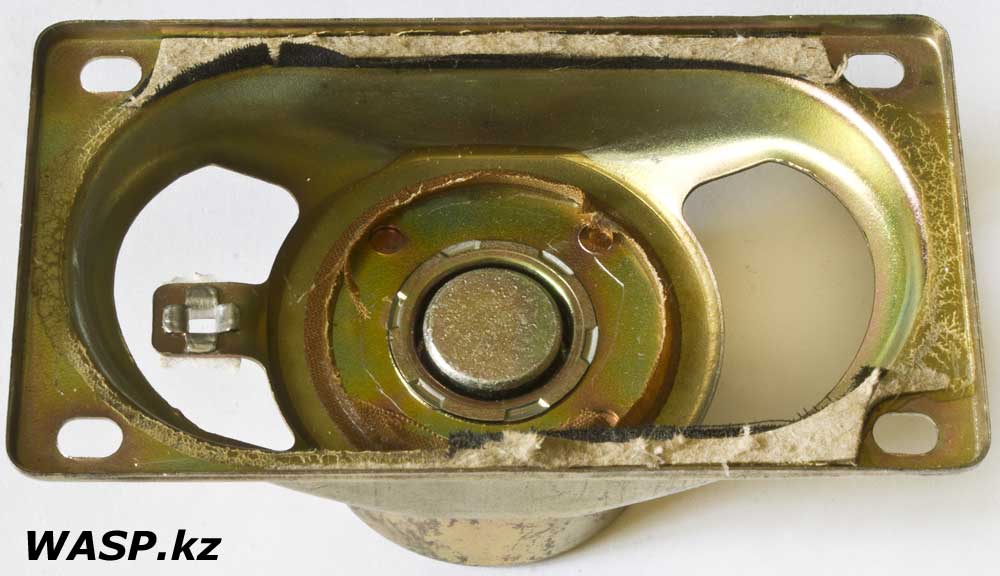

SEMCO 05F04BRA устройство динамика 3W 8Ω

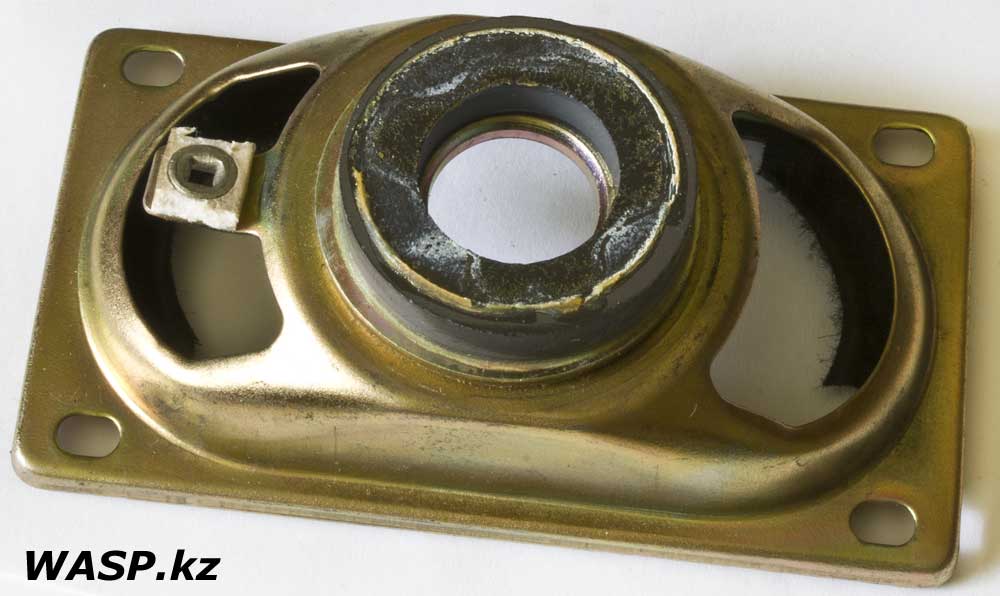

Корзина, здесь мы видим керн, фланец и воздушный зазор между ними для звуковой катушки...



SEMCO 05F04BRA китайские динамики для сателлитов

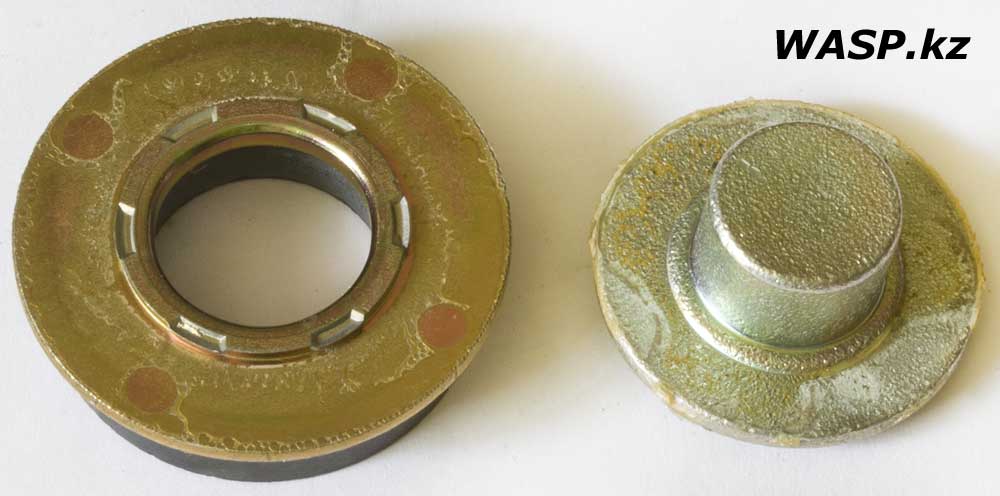

Разбираем далее. Снимаем керн... затем первый магнит со стальным фланцем...

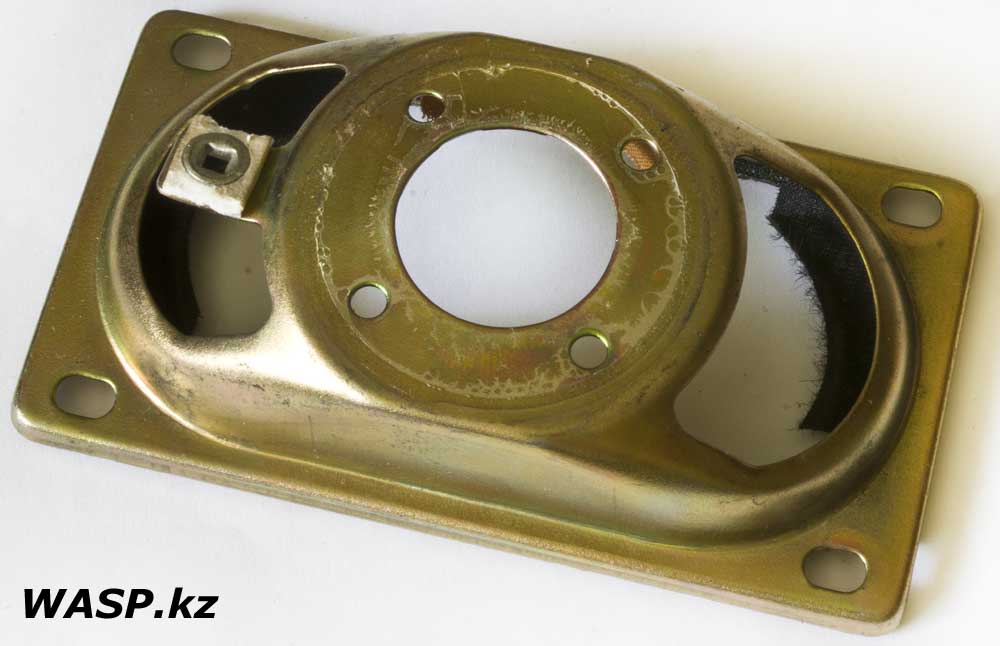

SEMCO 05F04BRA корзина динамика на 3 Вт



Вот пустая корзина...



доработка динамиков из Китая SEMCO 05F04BRA

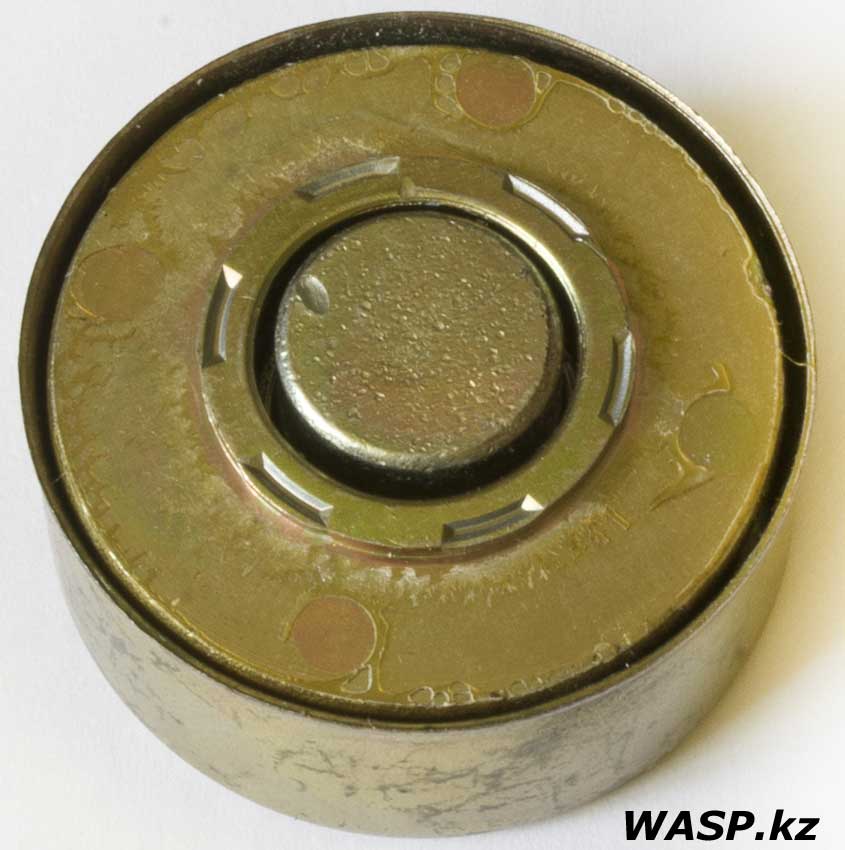

SEMCO 05F04BRA магнитная система динамиков



А это самая магнитная система...



В общем, все разобрано и ничего интересного не найдено.



Динамик - как динамик. Самый обычный, массовый и дешевый, причем во всех смыслах слова. Он, разумеется, широкополосный, но диапазон воспроизводимых частот у него... скорее всего нечто средненькое. И потом, сколько матерые аудиофилы кидают камней в огород советских динамиков - дескать, подобрать пару с одинаковыми параметрами крайне трудно. Ну здесь наверное и того сложнее. Безо всяких специальных замеров, используя один только штангенциркуль, я могу сказать - даже на этом механическом уровне эти два динамика отличаются друг от друга существенно. У них отличается даже текстура и плотность бумаги диффузора! Вполне вероятно - это головки из разных партий... не знаю.



Сейчас подобные динамики можно встретить не только в телевизорах, но и в компьютерных колонках, в более престижных аудиорешениях, например, в многоканальной акустической системе для домашних кинотеатров... вот так упал уровень зарубежного звука.



На этом все.





Михаил Дмитриенко, WASP.kz

2020 г.
