Daewoo 20T1 - обзор и разборка ЭЛТ телевизора

Daewoo 20T1 - обзор и разборка ЭЛТ телевизора



1 - обзор и разборка

2 - платы электроники



Сегодня у меня в гостях старый кинескопный телевизор, так называемый ЭЛТ - с электронно-лучевой трубкой, или по зарубежному - CRT. Это широко распространенная у нас в Казахстане 20-дюймовая модель телевизора Daewoo 20T1. Честно говоря, я не знаю какого он года, и сколько стоил в те времена... Предположительно 2001 года (вообще, телевизоры этой серии выпускались с 1999 года). Серия включала в себя большое количество схожих, унифицированных моделей телевизоров, с разными диагоналями экрана, с некоторыми функциональными различиями. В них часть элементов была одинаковой, и потому они были недорогие (конечно сравнительно), и доступные широким массам наших граждан.



+ Щелкаем по фото, чтобы увеличить!



Daewoo 20T1 полное описание старого телевизора

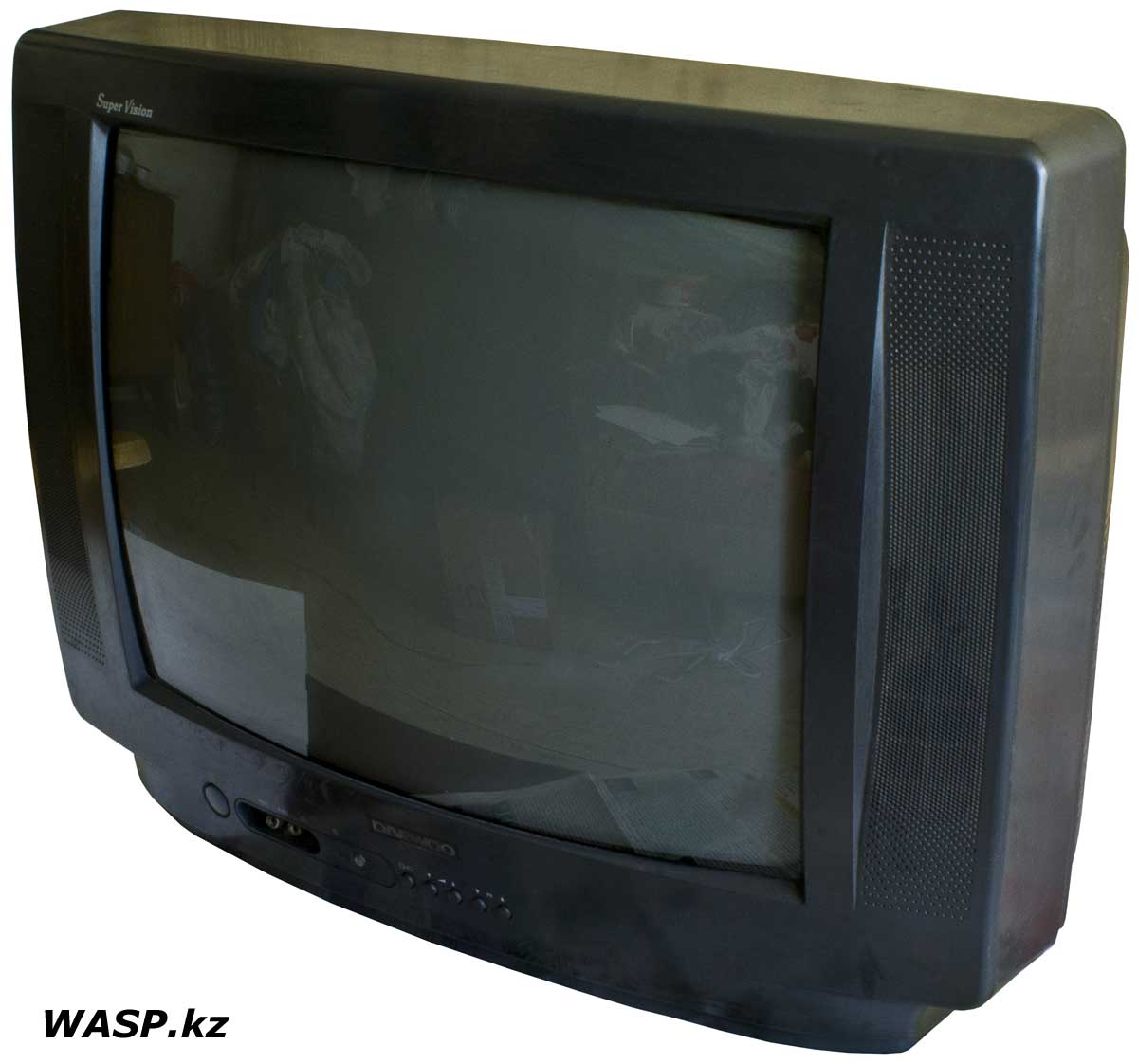

Итак, пластмассовый корпус черного цвета, закругленный со всех сторон. Весит аппарат прилично - наверное, 16-17 килограмм... Передняя сторона: выпуклый экран, сверху влево надпись - Super Visions, по бокам от экрана ряды отверстий, там динамики... Внизу логотип Daewoo и органы управления.



Daewoo 20T1 органы управления на телевизоре

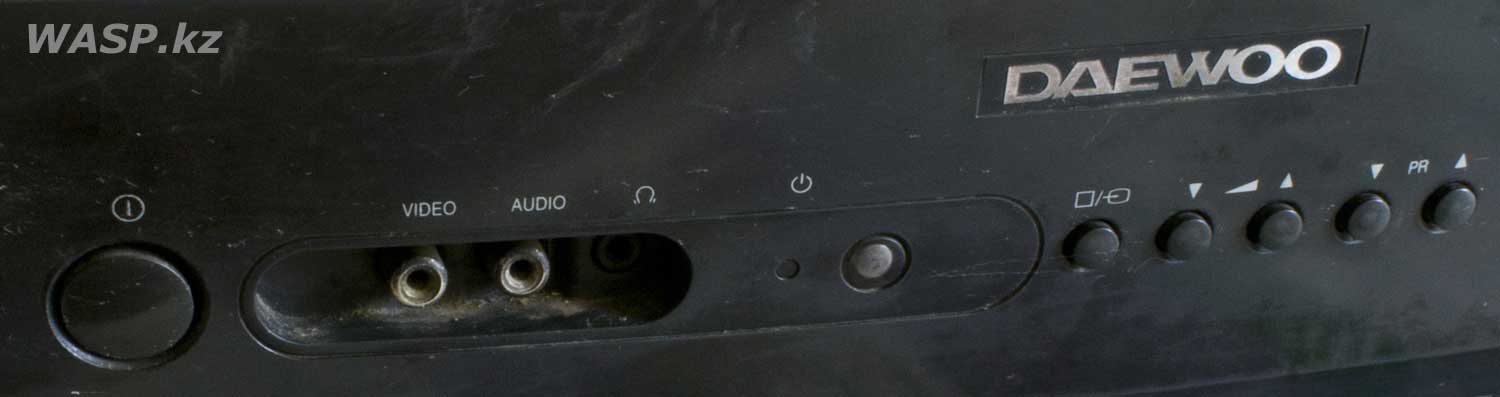

Вот снято крупным планом - аппарат долго работал, потому не придирайтесь к некоторым житейским моментам. Кнопка включения, затем два RCA разъема - аудио и видео входы, затем один разъем типа мини-Джек и это аудиовыход на наушники. Индикатор работы, оконце для ИК-датчика (работа с ПДУ). Затем самые простые органы управления и настройки, если нет пульта дистанционного управления...



Daewoo 20T1 обзор старого кинескопного телевизора



Daewoo 20T1 телевизор начала 2000-х годов, обзор



Daewoo 20T1 полный обзор, и ремонт и все остальное

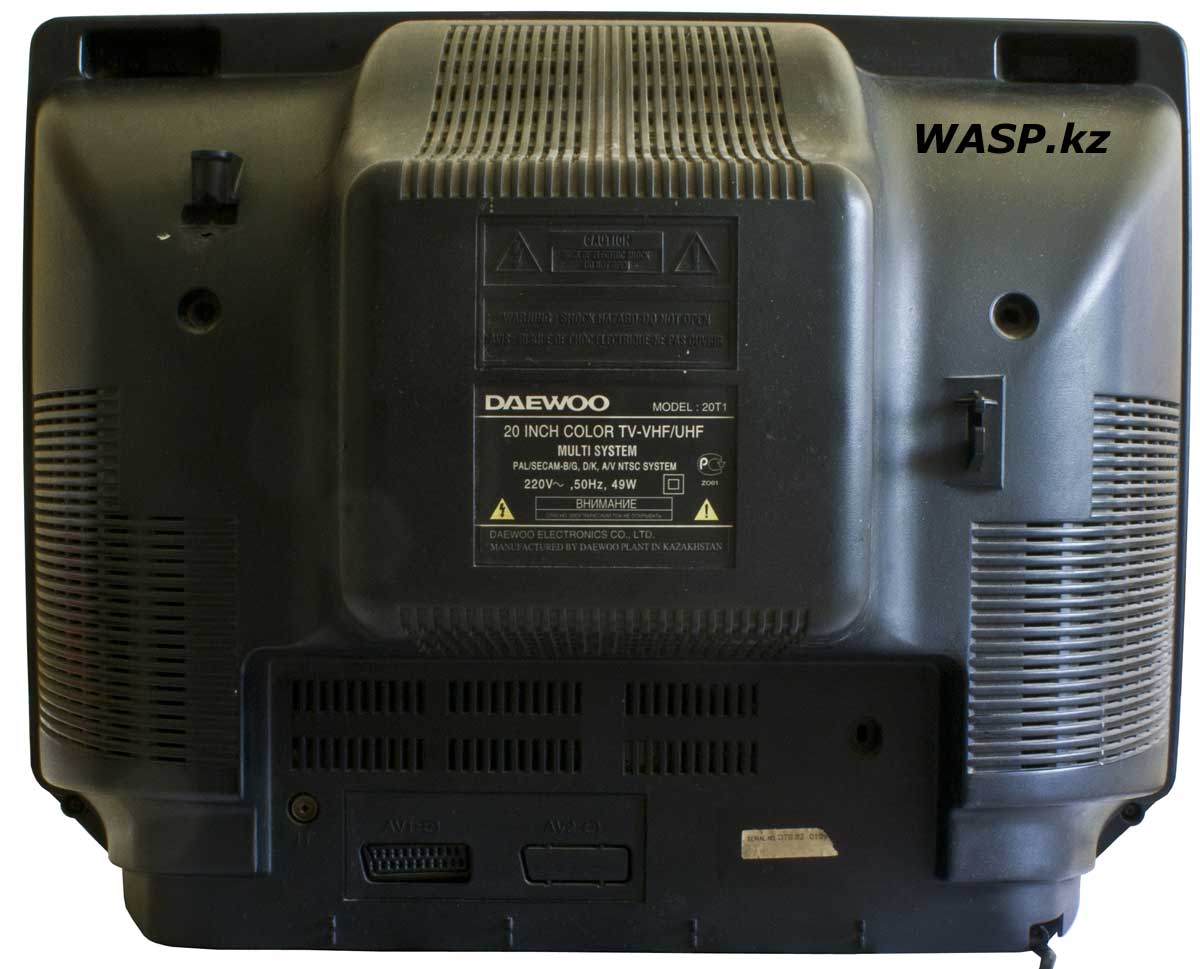

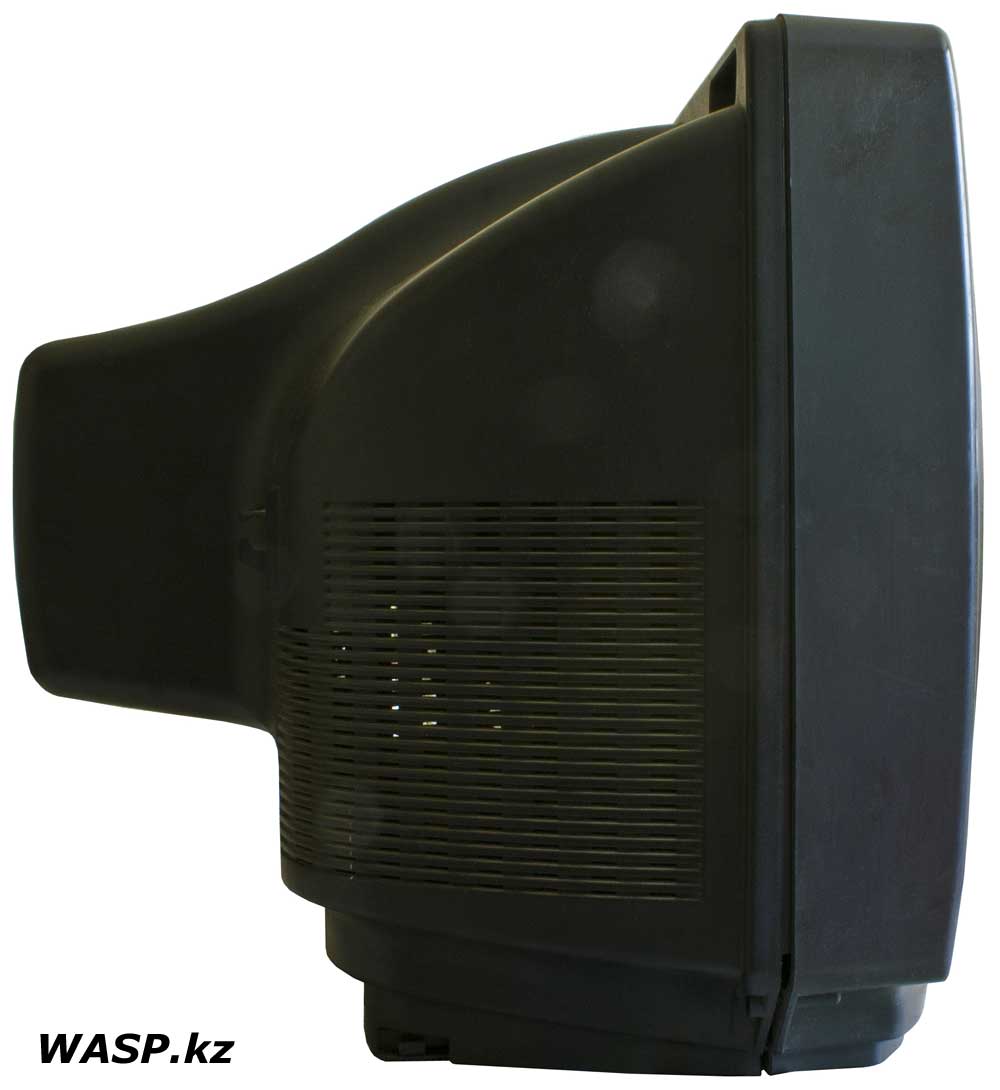

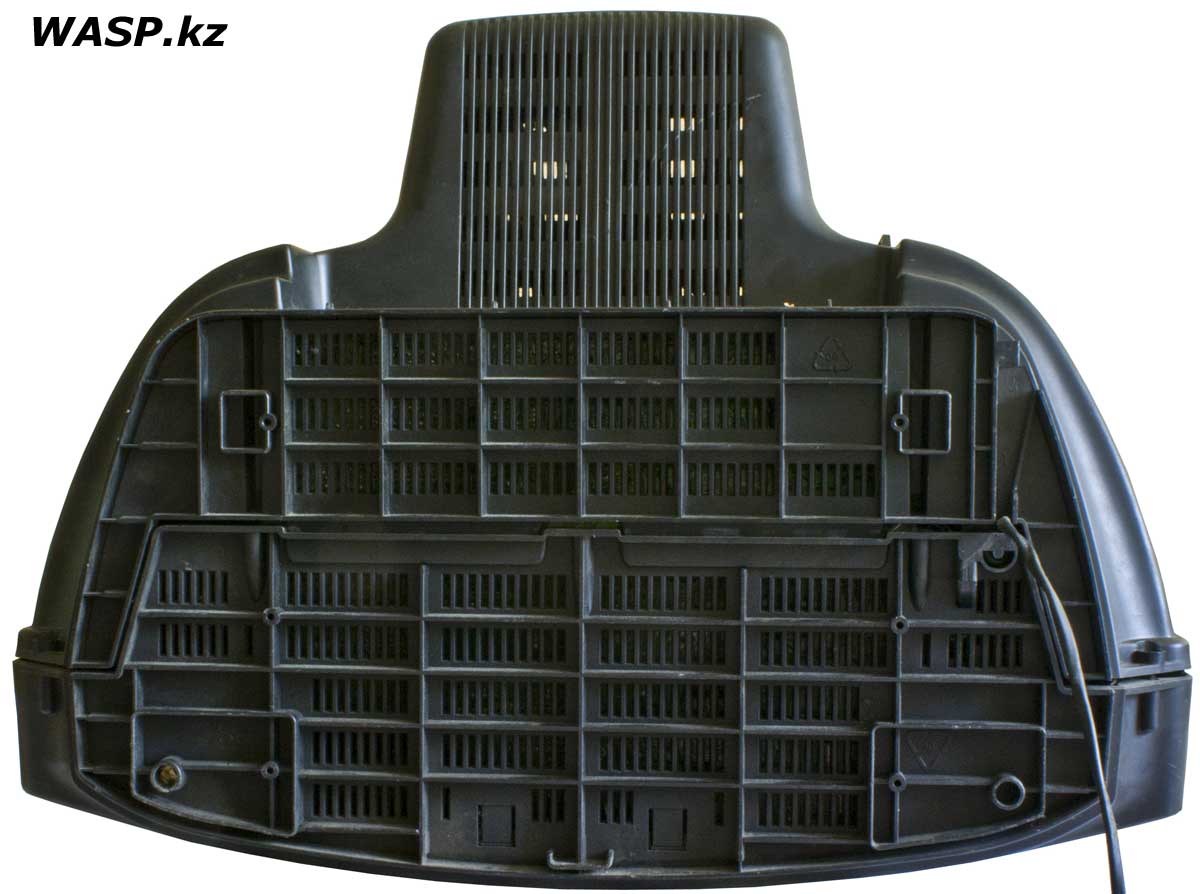

Ну, это телевизор Daewoo 20T1 со всех сторон. Много вентиляционных отверстий, электрический шнур тонкий и не очень длинный... Антенну уже кто-то свернул... Сзади сверху два углубления - это такие ручки для переноски устройства.



Daewoo 20T1 этикетка старого ЭЛТ телевизора

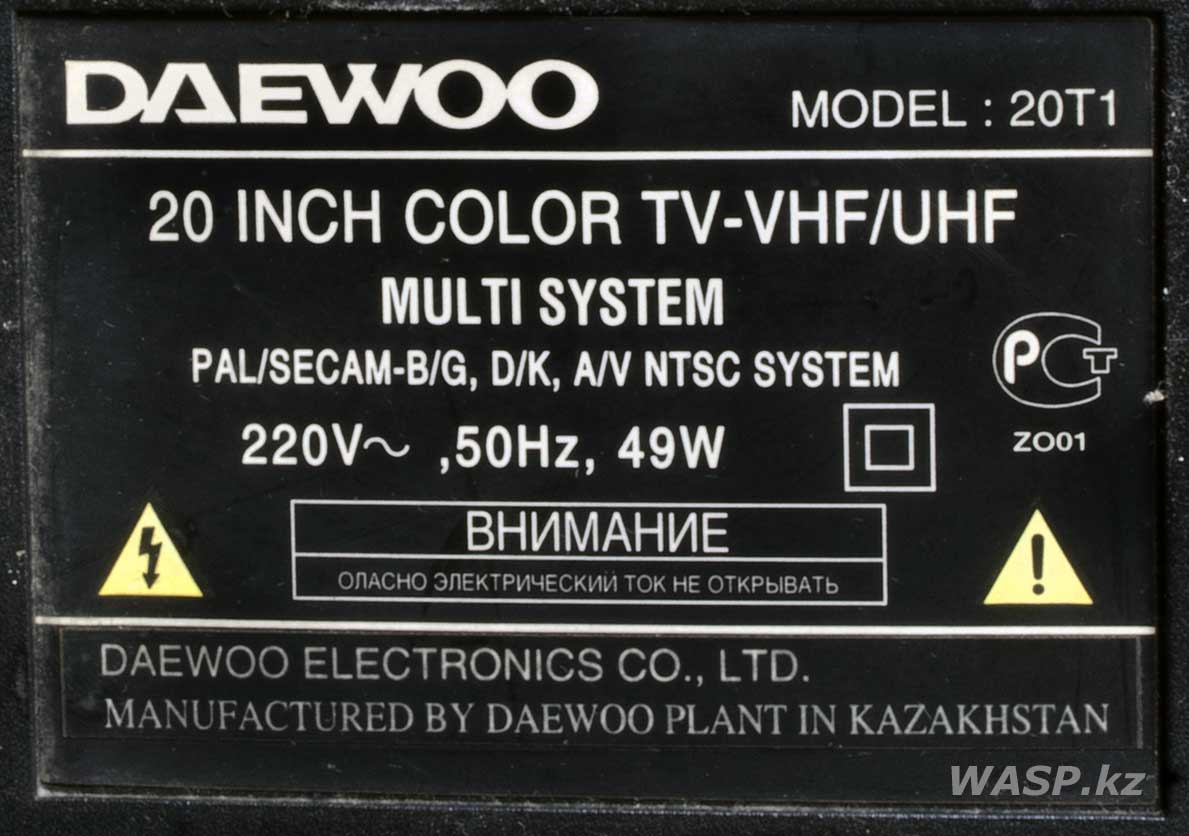

Самый большой выступ на задней стороне - габариты кинескопа требуют... на торце указания по электрической опасности аппарата и этикетка. На ней: логотип Daewoo и название модели 20T1. Затем указание, что это 20 дюймовый цветной телевизионный приемник TV-VHF/UHF. Мультисистемный - PAL/SECAM-B/G, D/K, A/V NTSC... Питание от сети 220 вольт, потребляемая мощность 49 Вт. а вот внизу и указание, что собран этот телевизор в Казахстане... обычное отверточное производство.



Daewoo 20T1 разъемы на задней панели ТВ

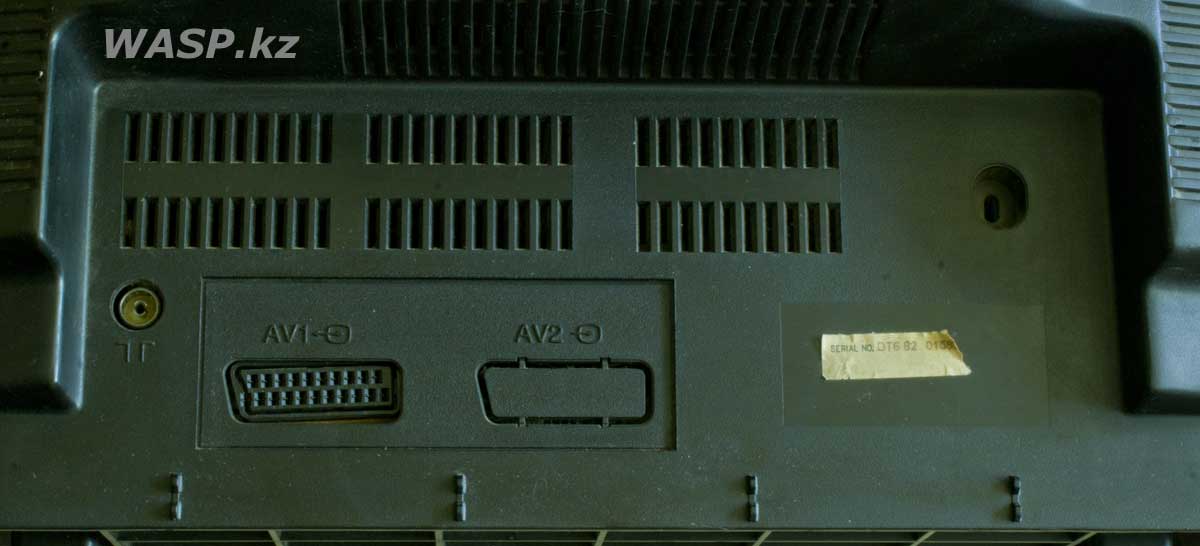

Под этим выступом интерфейсы телевизора, скромные... антенный разъем и выход SCART... Здесь же бумажная наклейка с серийным номером - DT6 82 0158...



Итак, что же мы имеем? Это достаточно востребованный и модный для своего времени телевизор, к которому легко подключался видеомагнитофон. Телевизор имел встроенные стреоколонки, с выходной мощностью примерно 4 Вт. Телевизионный приемник имел 90 каналов, также был антенный вход и выход SCART.



Пульта дистанционного управления к этому телевизору у меня не было, но это штатный и широко распространенный DAEWOO R-40B07, им комплектовалось огромное количество разных моделей телевизоров, и было много совместимых ПДУ от сторонних производителей. Так что с этим проблем по идее быть не должно.



Полная разборка Daewoo 20T1



Итак, теперь приступаем к разборке телевизионного приемника. Она, в общем-то, крайне простая: на задней стороне выкручиваем четыре шурупа и все - задняя крышка легко снимается.



Daewoo 20T1 разборка CRT телевизора, кинескопного

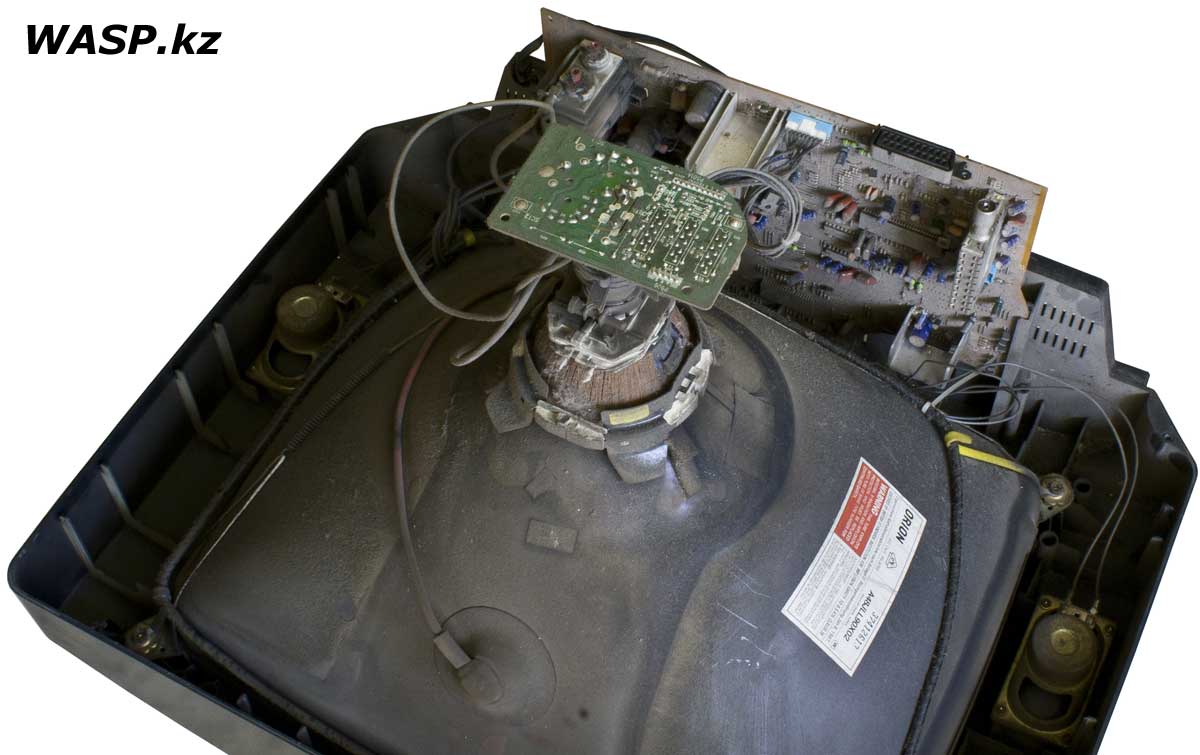

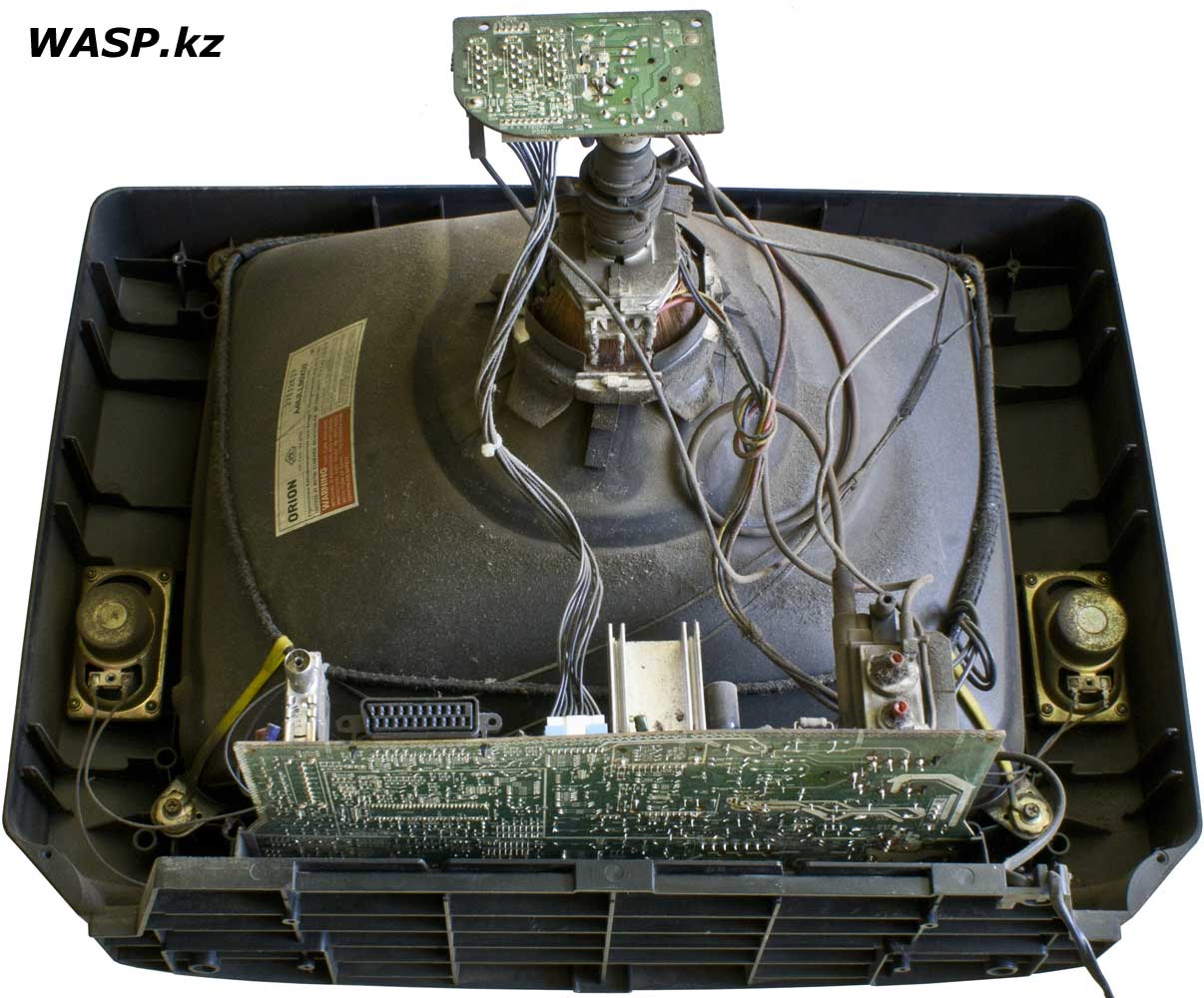

Под к5рышкой мы видим такую картину, в общем-то, стандартную. Кинескоп, одна плата электроники и два динамика... Все это как обычно покрыто слоем черной и страшно маркой грязи - сажи или копоти... по большей части это слой графита, специально нанесенный производителем.



Daewoo 20T1 разборка и ремонт старого телевизора



На кинескопе видим жгут из медных проводов, замотанный изолентой - система размагничивания. Высоковольтный кабель сбоку - на анод, как обычно, система отклонения, сведения... плата электронной пушки кинескопа...



ORION A48JLL90X02 кинескоп в телевизоре Daewoo 20T1

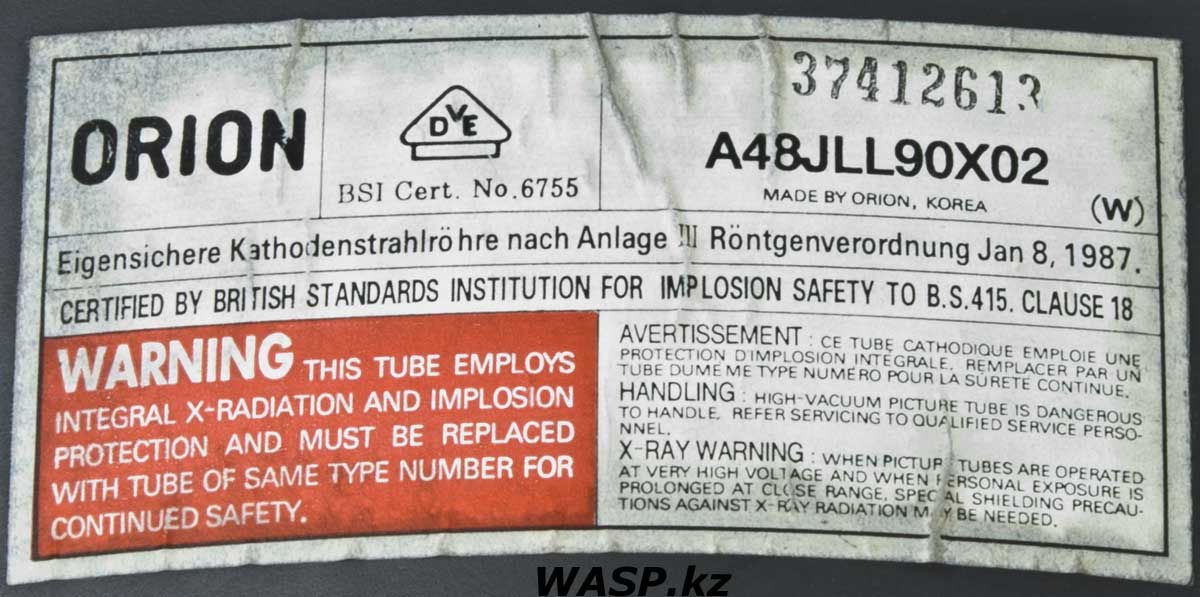

Кинескоп в этом телевизоре использован такой: ORION A48JLL90X02 - производитель какая-то немецкая компания с производством в Южной Корее... Кинескоп очень широко распространенный в самых разных моделях телевизоров у разных производителей.



Извлекаем плату электроники, динамики акустической системы, чистим все... грязи много - все это мы рассмотрим во второй части статьи. А я пока заканчиваю.





Михаил Дмитриенко, WASP.kz

2020 г.
