HP PSC 1513 All-in-One обзор и разборка МФУ

HP PSC 1513 All-in-One обзор и разборка МФУ



1 - часть первая

2 - часть вторая



Сегодня я опишу и проведу полную разбору МФУ HP PSC 1513 - всё в одном. Принтер, сканер и копир. Принтер здесь струйный, сканер планшетный с CIS-матрицей, копир... в общем, начнем.



Для начала - этот аппарат проработал сравнительно много времени - почти два года. Эксплуатировали его не очень интенсивно, отказались от него по причине дороговизне оригинальных картриджей, а заправка слишком частая и тоже в итоге - недешевая... Ну, все впечатления бывших хозяев, я приведу в заключительной части статьи.

Далее - не буду описывать МФУ внешне, или приводить характеристики - это все есть и без меня в интернете. Скажу кратко.



+ Щелкайте по фото, чтобы увеличить!



обзор МФУ HP серии PSC 1500 полное описание

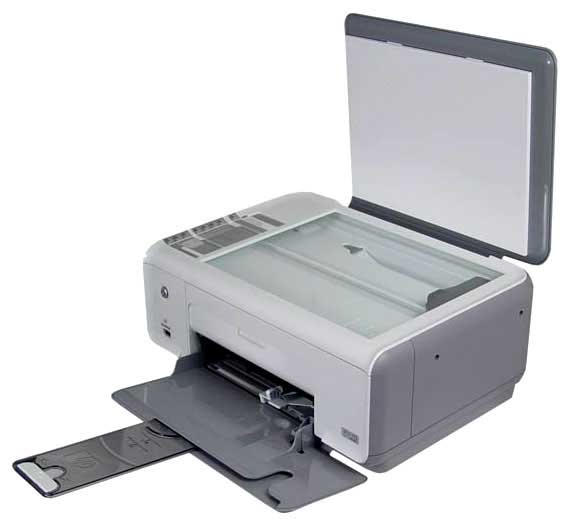

HP PSC 1513 All-in-One это компактное устройство, которое удобно не только для офиса, но и для дома, размеры - 435 на 160, на 290 мм. Вес 5,5 килограмм. Расцветка бывает разной. Компоновка стандартная: сверху сканер, вправо от него элементы управления. Впереди крышка, она же приемный и выходной лотки для бумаги принтера... Вправо USB разъем - для подключения, например, фотоаппарата и печати снимков с него - технология PictBridge...



HP PSC 1513 All-in-One обзор МФУ

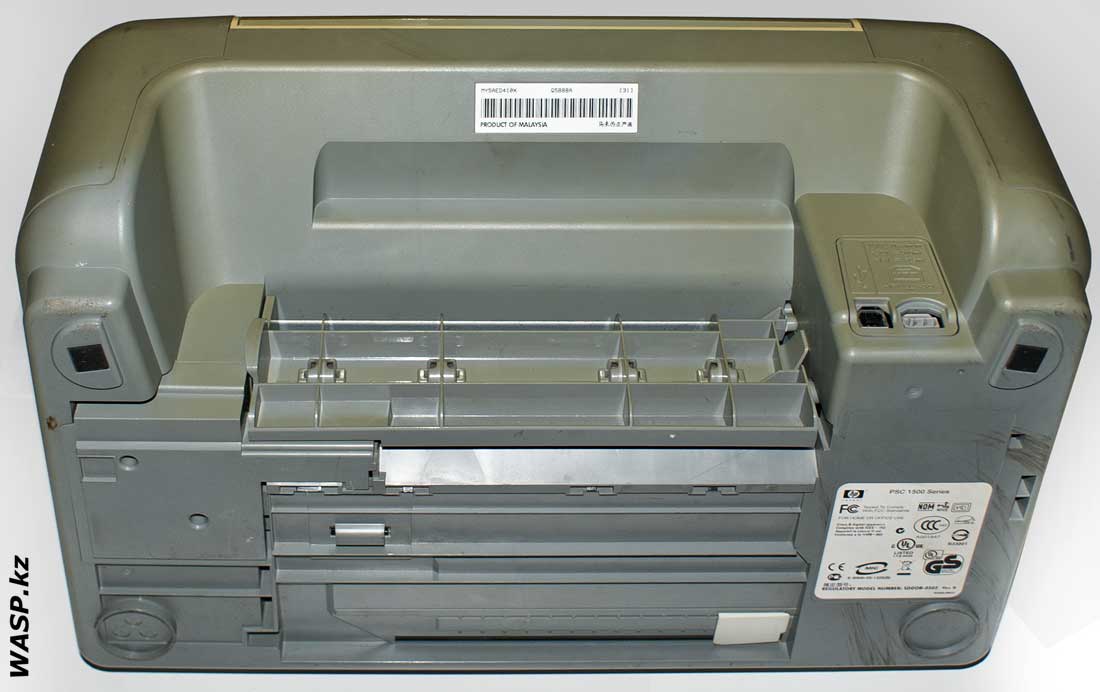

Здесь вы видите нижнюю часть МФУ и его заднюю сторону - тут разъем US, для подключения к компьютеру, и трехпиновый разъем - подключение внешнего блока питания...



HP PSC 1513 All-in-One как извлечь застрявшую бумагу из МФУ

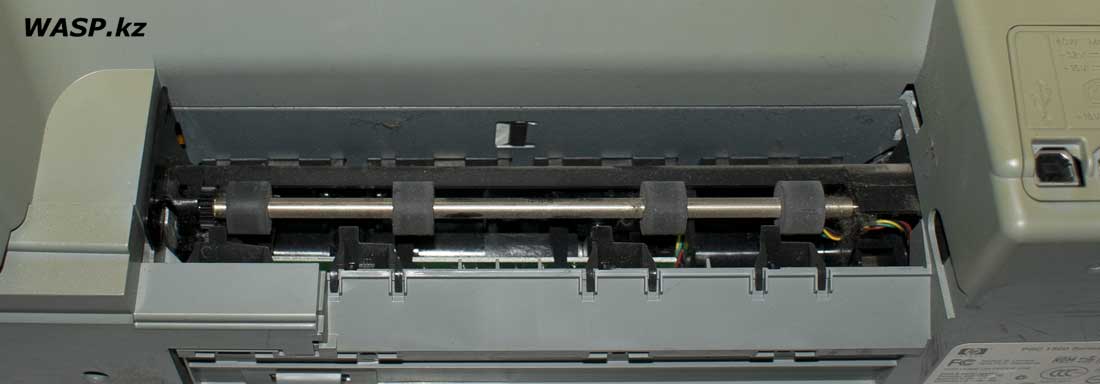

Кстати, здесь же есть съемная крышка - для обслуживания принтера, если он зажевал бумагу и ее надо удалить...



HP PSC 1513 этикетка многофункционального устройства



На днище МФУ наклеена этикетка, на ней: логотип HP, название - PSC 1500 Series... затем масса значков сертификаций и соответствия различным стандартам... Затем - Regulatory Model Number: SDGOB-0502 Rev. B



Приступаем к разборке МФУ HP PSC 1513 All-in-One



Разборку я проводил в один конец - т.е. не с целью ремонта, а для фотографирования и описания в статье. К сожалению, очень торопился и многие фотографии не получились... К тому же я проводил разборку не по сервис мануалу - не знаю, есть ли он вообще - а руководствуясь интуицией.





Выкрутив по бокам винтики, снял боковые крышки...



HP PSC 1513 All-in-One полная разборка МФУ



HP PSC 1513 All-in-One разборка и ремонт МФУ



Затем снял переднюю крышку и лотками для бумаги, потом декоративную панель возле кнопки включения и USB разъема...

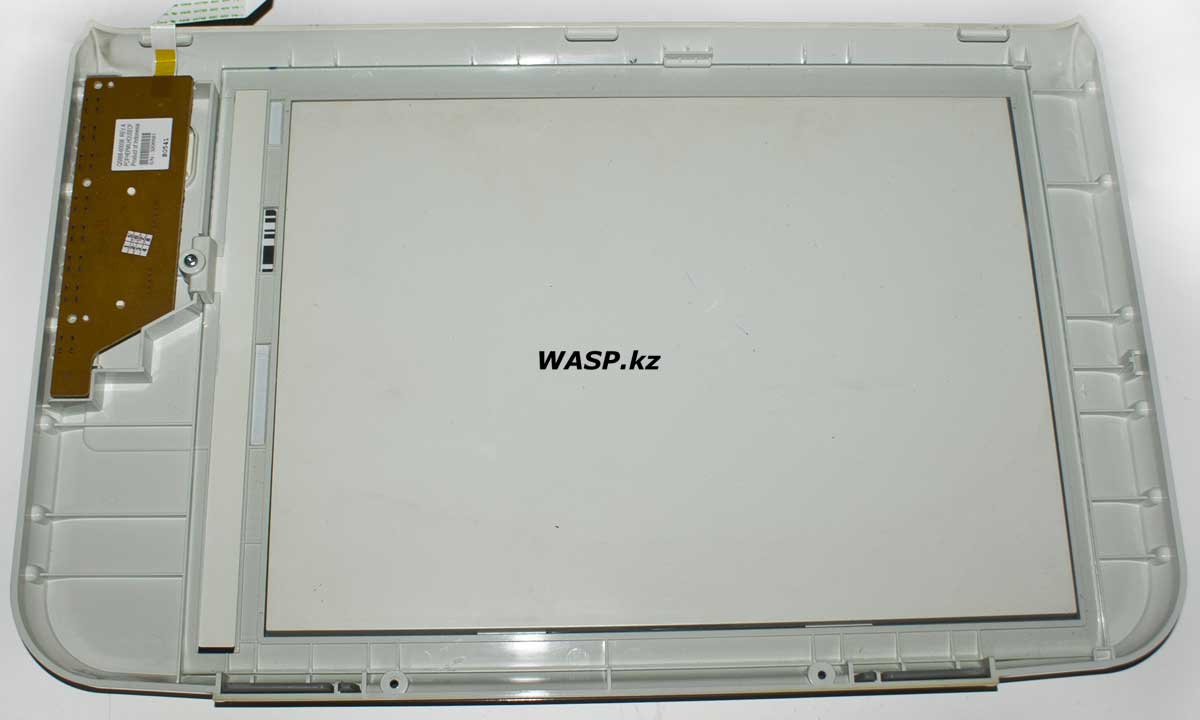

HP PSC 1513 All-in-One стол сканера в МФУ



Крышка сканера снимается без проблем, там выкручиваются винты, и снимается вся верхняя часть - стеклянный стол сканера, и плата управления МФУ.

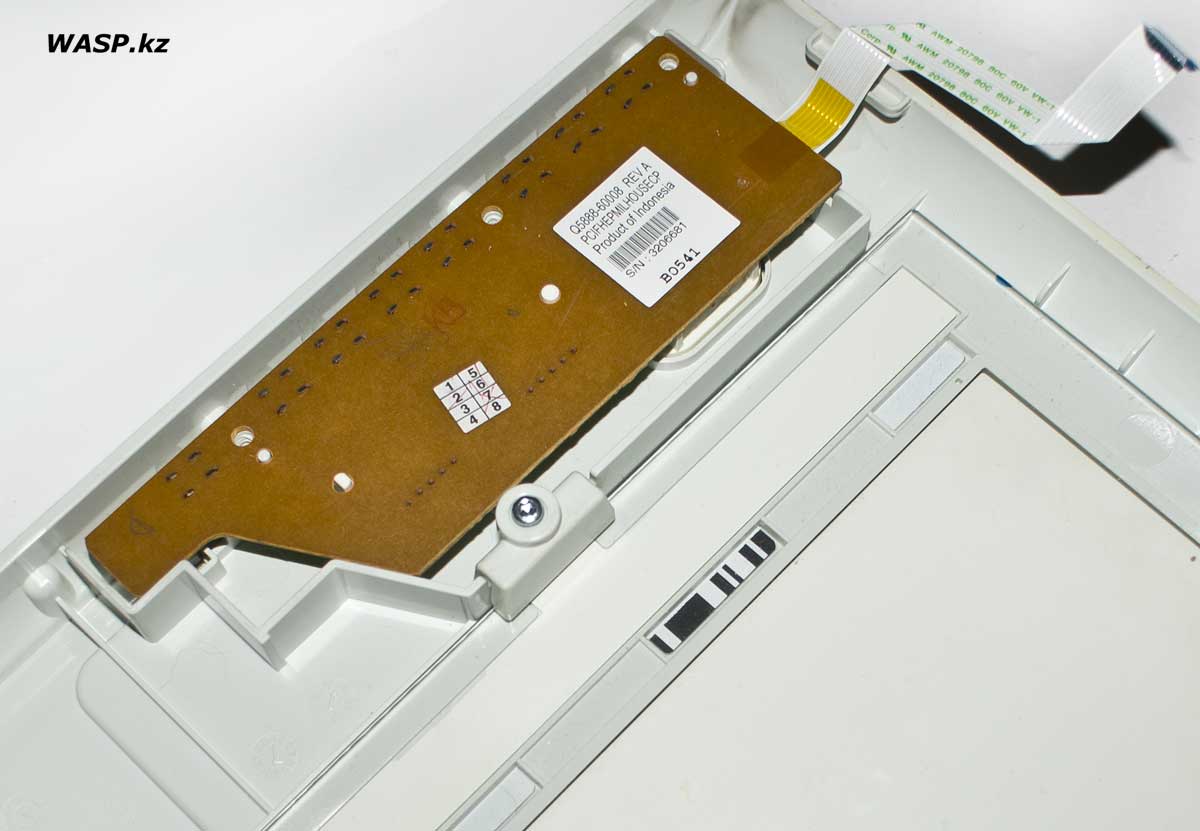

HP PSC 1513 All-in-One плата управления МФУ



Вот оно более крупным планом. Видны штрихи позиционера для самонастройки сканера...



блок сканера в МФУ HP PSC 1513 All-in-One



Ну а это сам сканнер - его снимать надо также аккуратно и внимательно... у меня прокол произошел... Сам блок сканера я не рассматриваю в этой статье - так как он идентичен сканеру в HP Photosmart C3183, который я уже подробно рассматривал, смотрите по ссылке, а также в МФУ HP PSC 1215 - тоже описывал и разбирал самым подробным образом. Заодно смотрите мой обзор с разборкой такого же блока сканера HP PSC1613 All-in-One.



HP PSC 1513 All-in-One поэтапная разборка МФУ



Вот так я снял блок сканера... Он держится на корпусе МФУ на четырех шурупах. Два выкручиваются, еще когда снимаем верхнюю часть корпуса сканера со стеклянным столом... А есть еще два шурупа, на предыдущем фото они были хорошо видны... и я просто прозевал их, резко дернул и сломал две пластмассовые площадки... конечно, если было бы нужно, их можно было бы приклеить... но для специалистов такие проколы плохой тон. Меня извиняет лишь одно - я любитель, а не специалист.



HP PSC 1513 All-in-One блок принтера в МФУ



HP PSC 1513 All-in-One ремонт принтера в МФУ

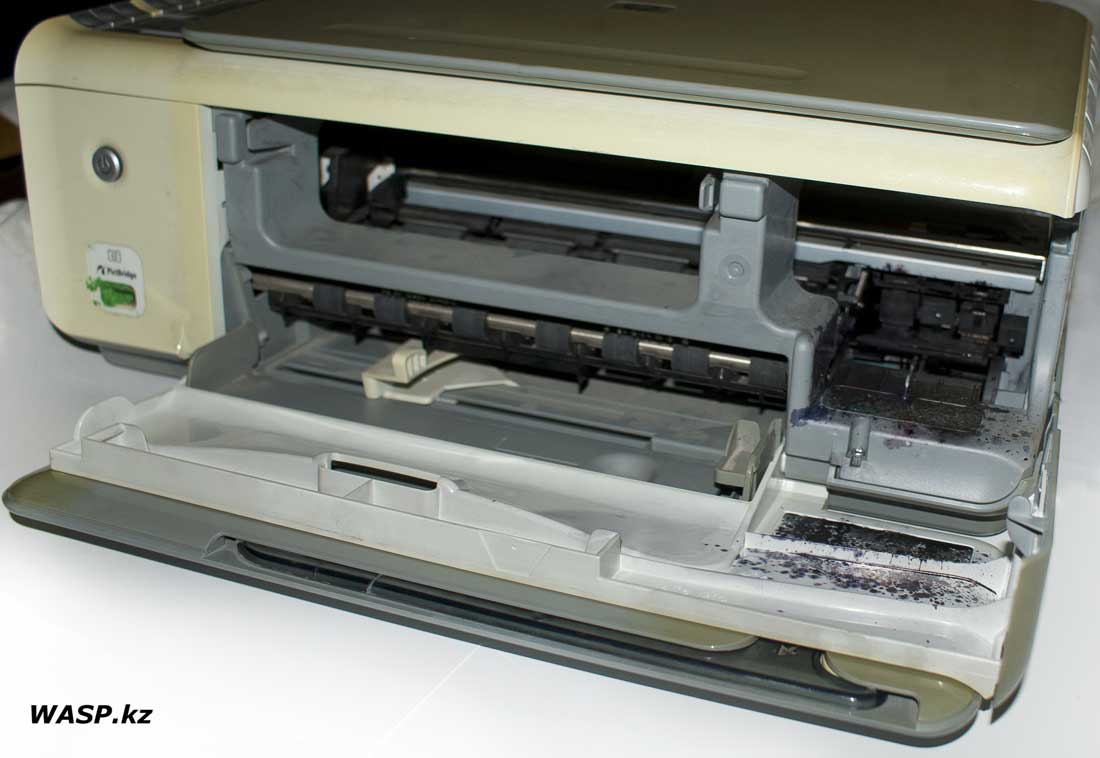

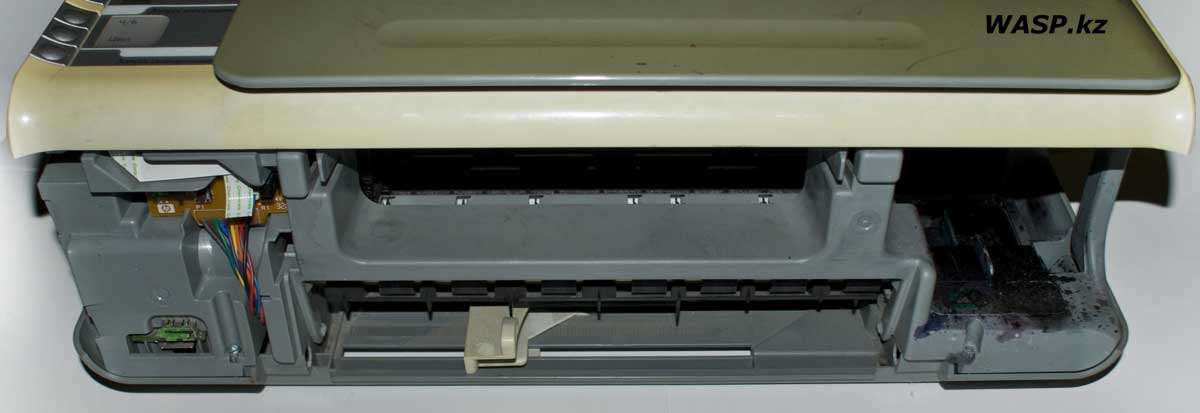

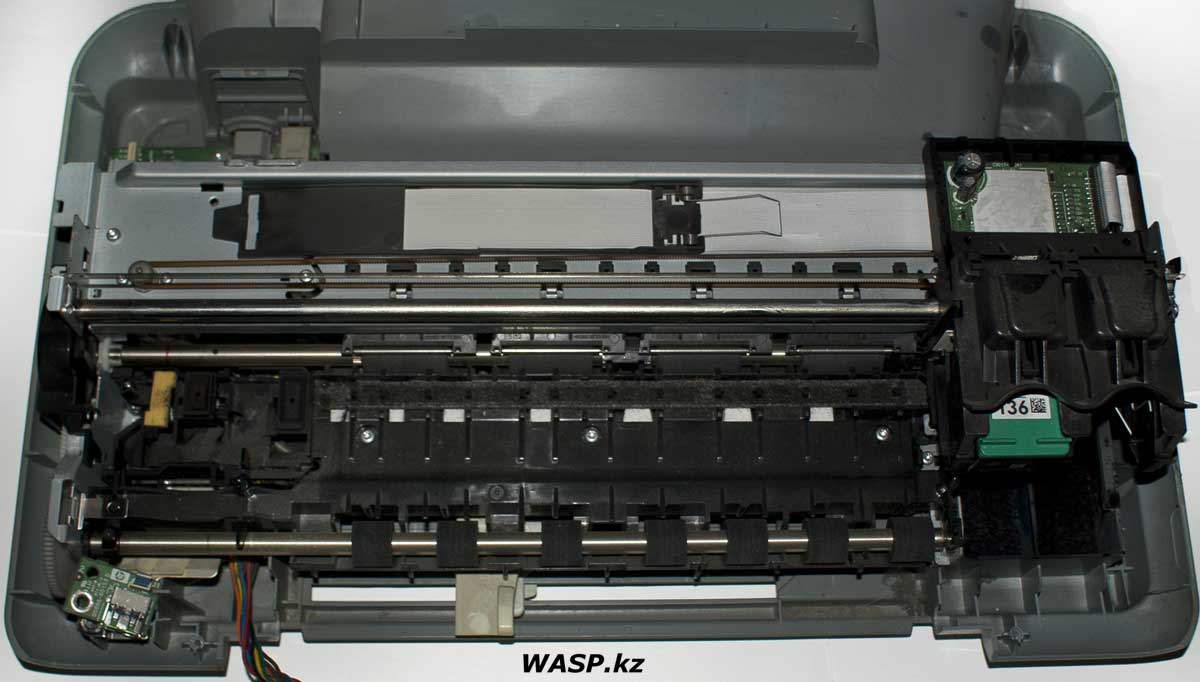

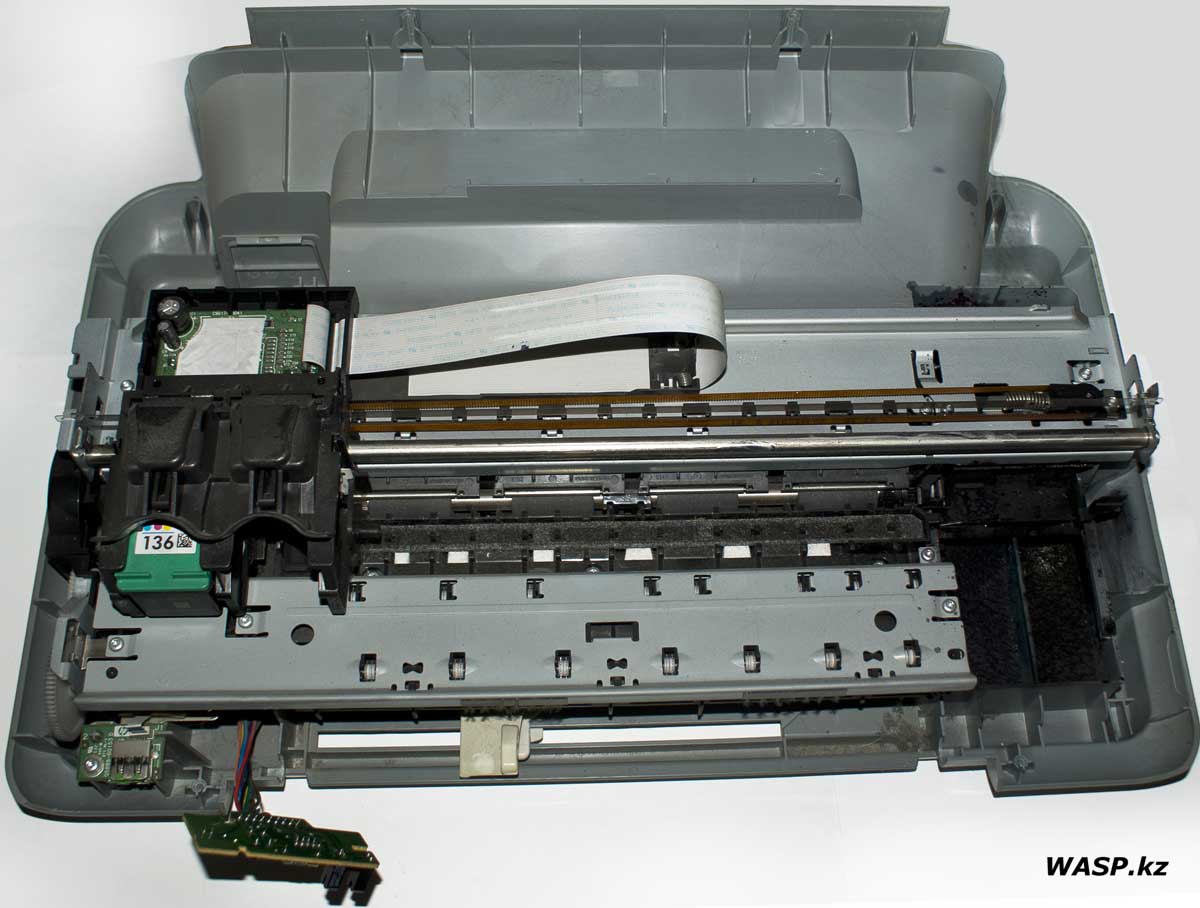

Продолжаем разборку МФУ - снимаем пластмассовую часть передней стороны... Привожу две фотографии. Просто каретка с картриджами слева - место парковки, а потом справа - место для обслуживания и замены. Под картриджами памперс весь пропитанный стекающими чернилами...



HP PSC 1513 All-in-One чистка принтера и настройка

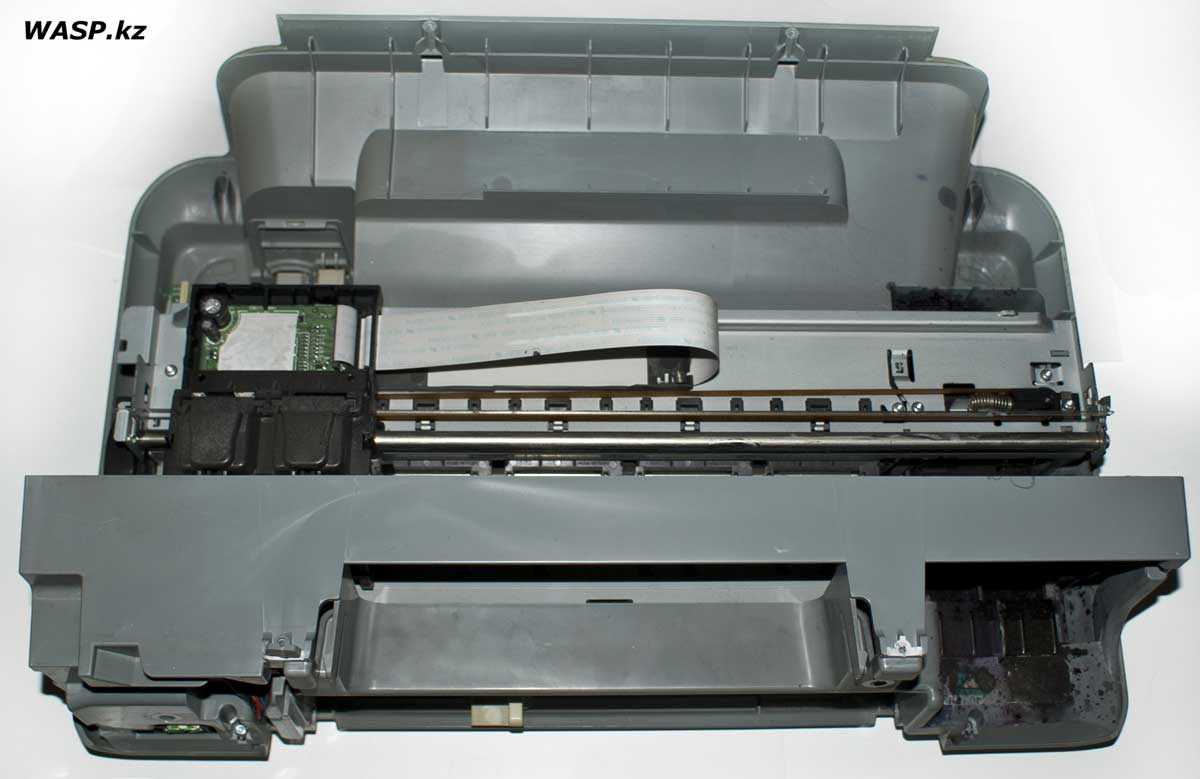

Убираем кронштейн с кареткой картриджей...



HP PSC 1513 All-in-One каретка принтера с картриджами



HP PSC 1513 ремонт принтера и сканера МФУ

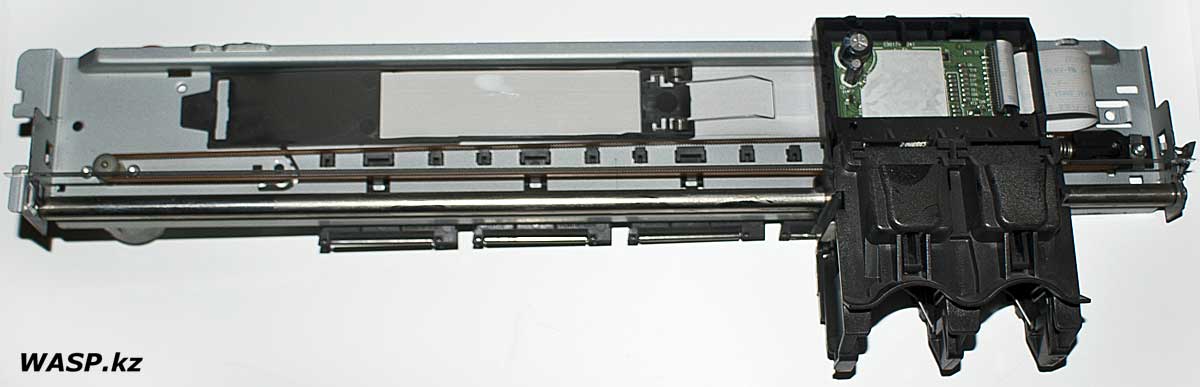

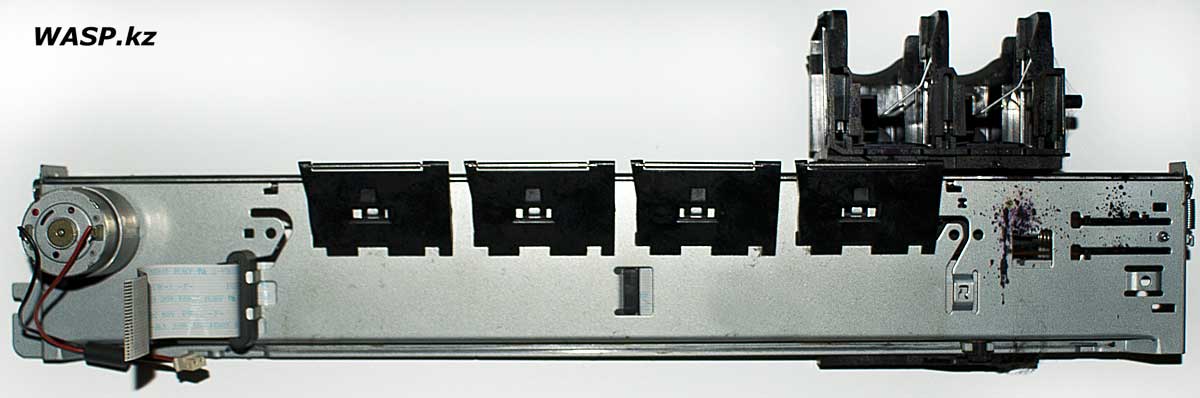

А это сам кронштейн - стальная пластина, с цилиндрической направляющей, по которой двигается каретка с картриджами (на фото картриджи убраны). Видна лента горизонтального позиционера... Электродвигатель с зубчатым ремнем - он двигает каретку картриджей...



HP PSC 1513 All-in-One полная разборка и устройство МФУ

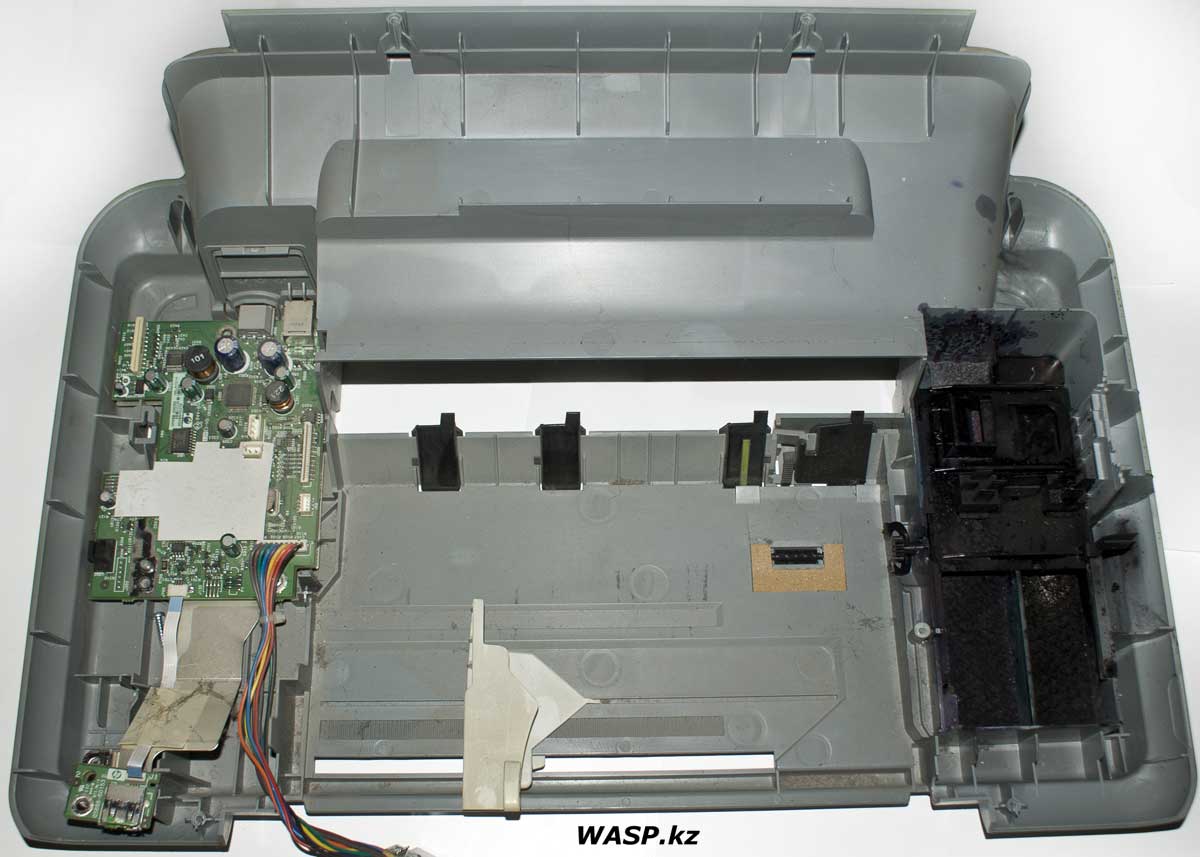

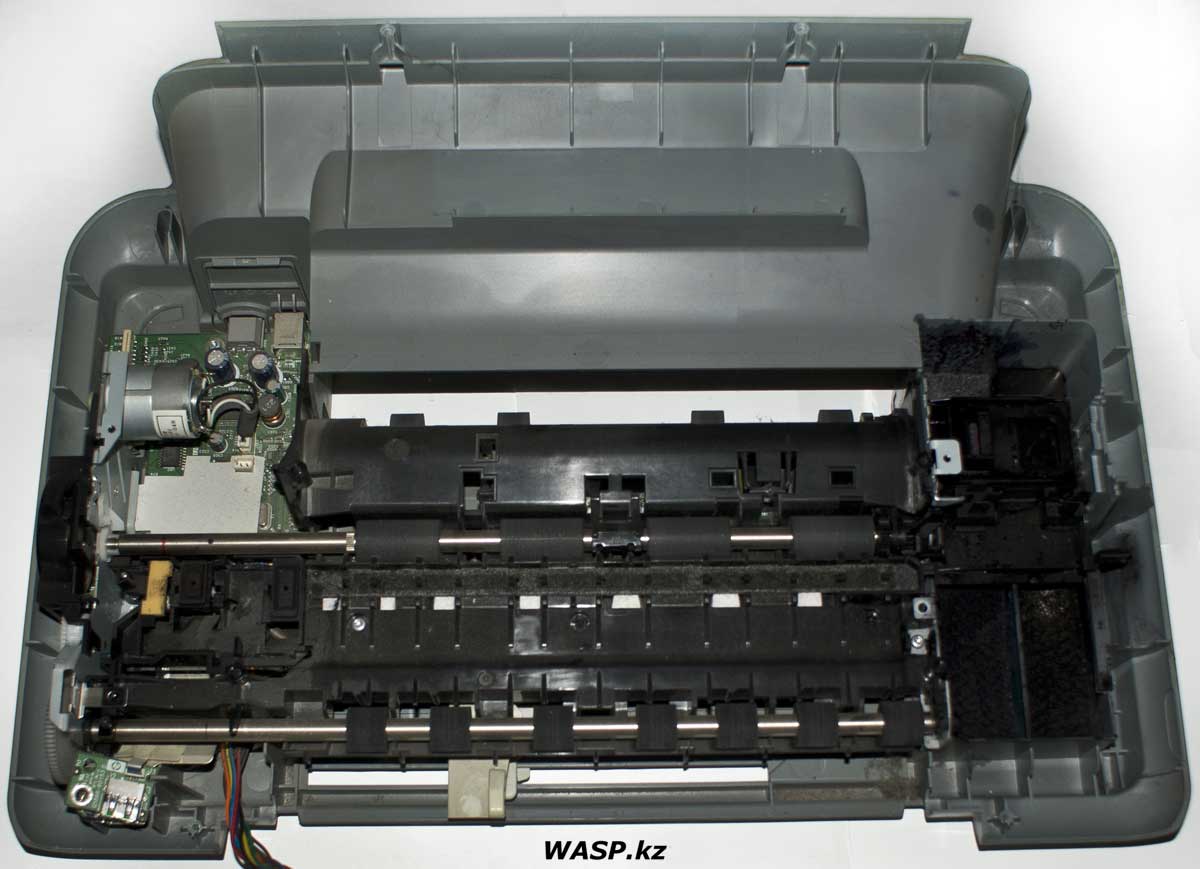

Обираем блок протяжки бумаги - и сразу дно принтера... В левой части электроника принтера, а справа памперсы и механизм очистки сопел картриджей... самое грязное место любого струйного принтера!



HP PSC 1513 All-in-One блок протяжки бумаги принтера



HP PSC 1513 All-in-One блок протяжки в МФУ

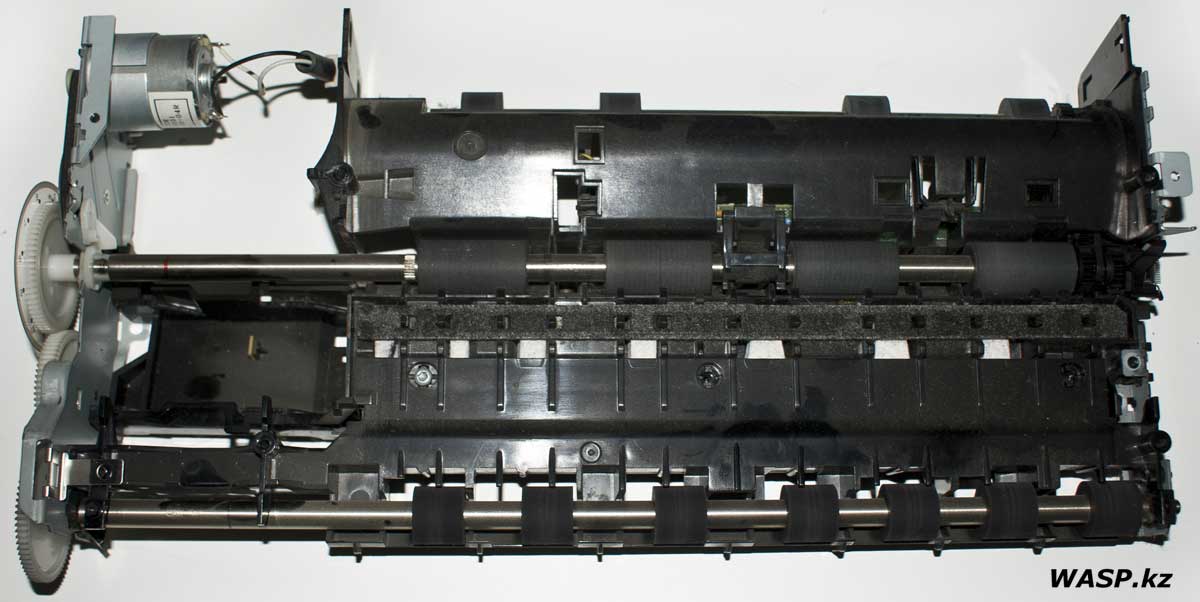

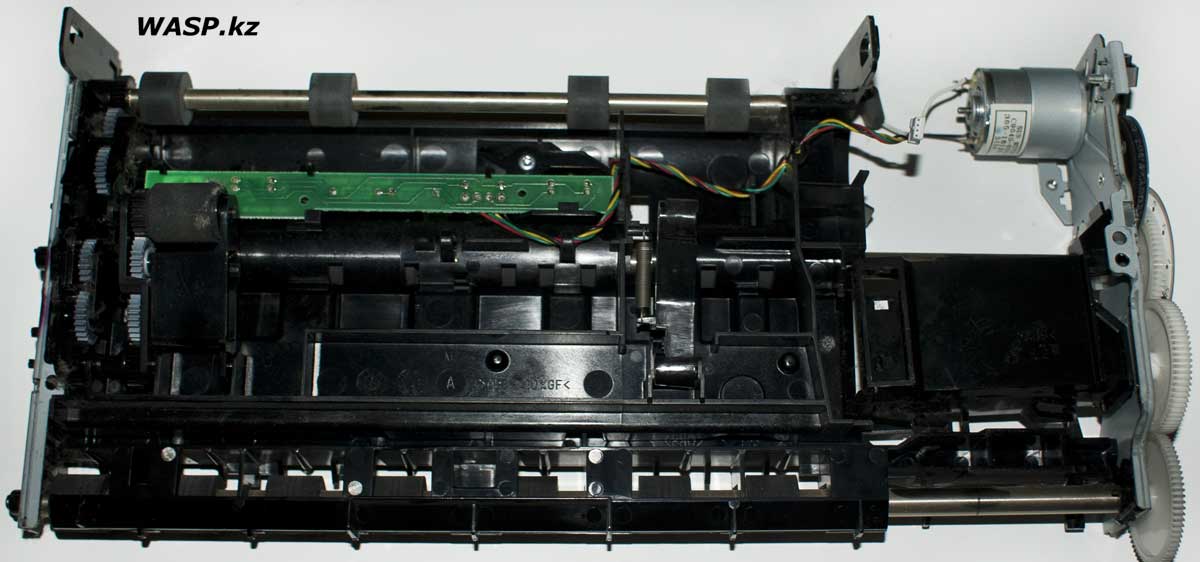

Это блок протяжки бумаги... Здесь есть маленькая плата с оптопарой - датчик наличия бумаги... Электродвигатель...

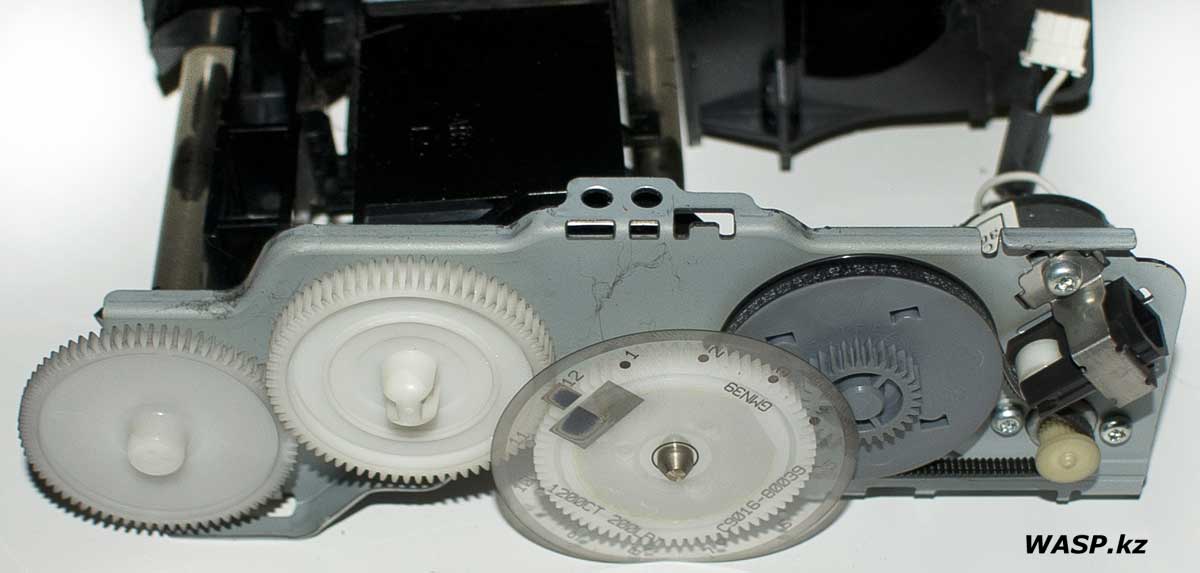

HP PSC 1513 All-in-One блок шестеренок МФУ



Так лучше виден блок шестеренок. Энкодерный диск - позиционер протяжки.



GMN39 диск энкодера МФУ HP PSC 1513

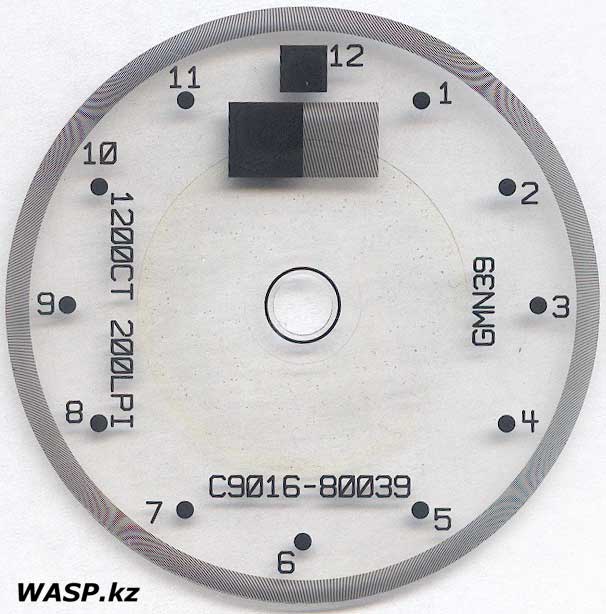

Энкодерный диск я отсканировал отдельно. Он или такой же применяется во множестве других струйных принтеров.



На этом я заканчиваю первую часть статьи. Разборка, в общем и целом закончена. Конструкция МФУ - принтера и сканера не блещет оригинальностью. Все это применяется в прочих моделях МФУ и просто принтеров HP. Во второй части мы детальнее рассмотрим электронику, и подведем итоги.





Михаил Дмитриенко, WASP.kz

2020 г.
