Статьи » TV-тюнеры, DVD, медиаплееры » AVA DVD-TK307 - DVD плеер, разборка
AVA DVD-TK307 - DVD плеер, разборка

AVA DVD-TK307 - DVD плеер, разборка





Мультиформатный проигрыватель дисков AVA DVD-TK30, именно эту штуковину я опишу и разберу сегодня. Этот DVD плеер не отличается какой-либо особой оригинальностью, или функциональностью. Банальный аппарат, одним словом.

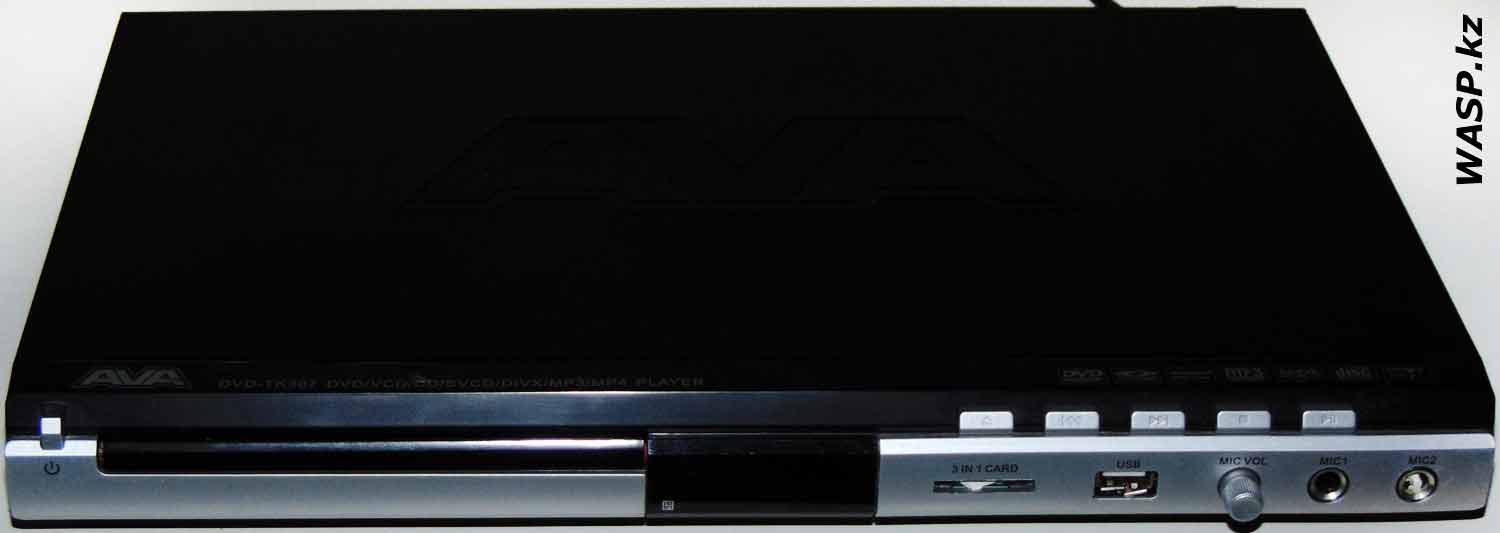

AVA DVD-TK307 DVD плеер, полное описание

+ Щелкните по рисунку, чтобы увеличить!

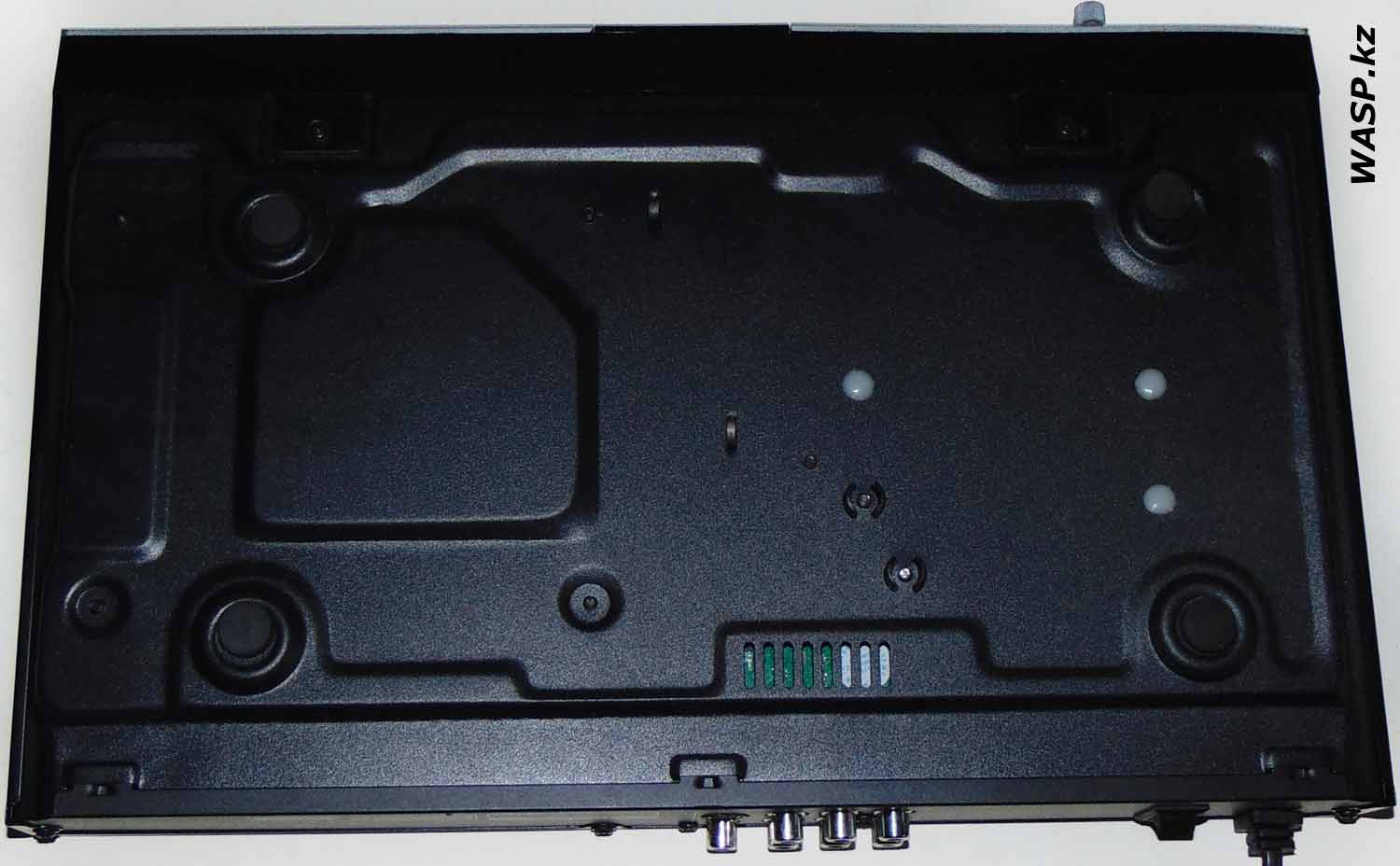

AVA DVD-TK307 DVD проигрыватель, нижняя сторона

+ Щелкните по рисунку, чтобы увеличить!



Тонкий, плоский, широкий. Передняя панель из пластмассы, на ней мы видим следующее: кнопка включения/выключения питания, под ней соответствующий значок; тонкий выдвижной лоток - для компакт-дисков. Затем идет темная вставка - под ней дисплей и инфракрасный датчик для пульта дистанционного управления. Потом щель картридера - 3 in 1 Card. Порт USB. Последними идут элементы караоке - два микрофонных разъема и один регулятор уровня громкости микрофонов. Над ними идут пять кнопок управления, которые несколько дублирую управление с ПДУ: открытие лотка, влево/вправо, пауза, воспроизведение.

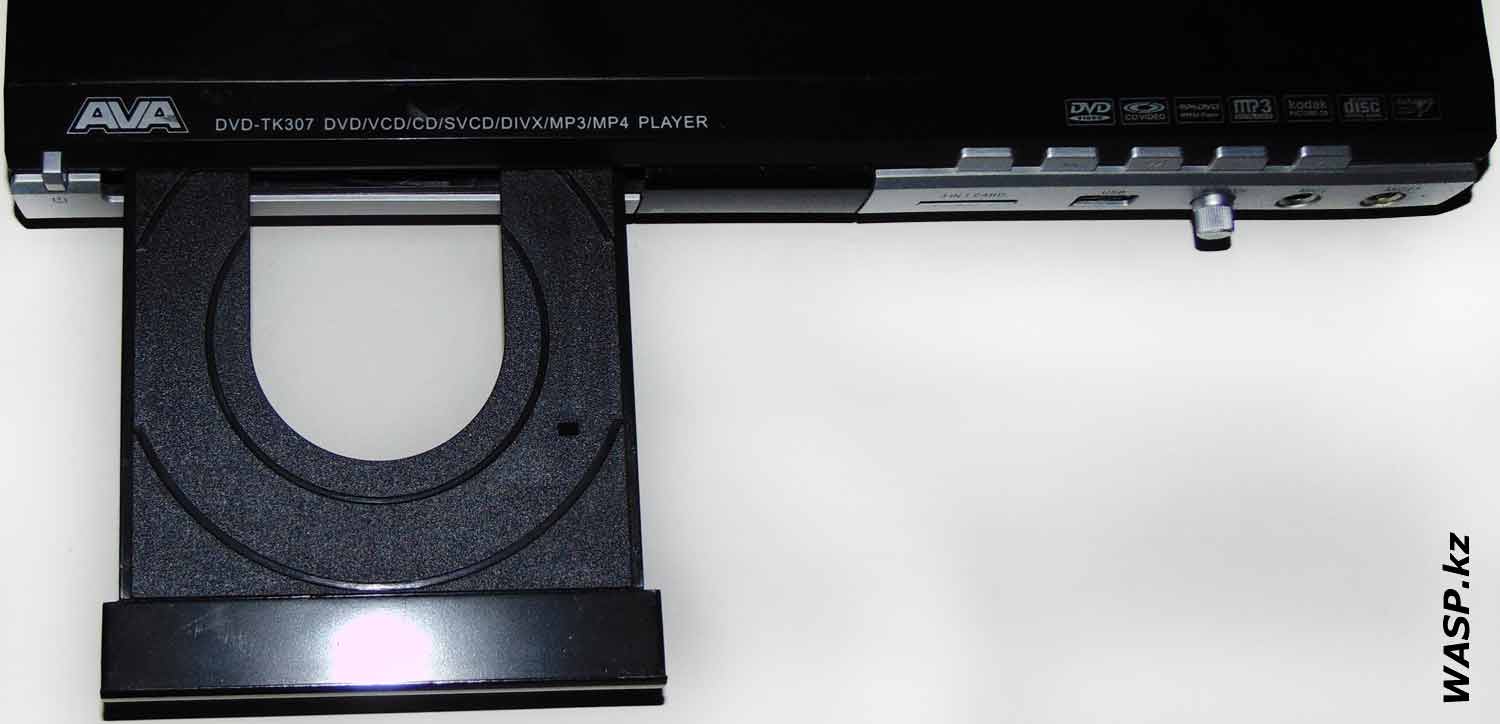

AVA DVD-TK307 лоток компакт-дисков

+ Щелкните по рисунку, чтобы увеличить!

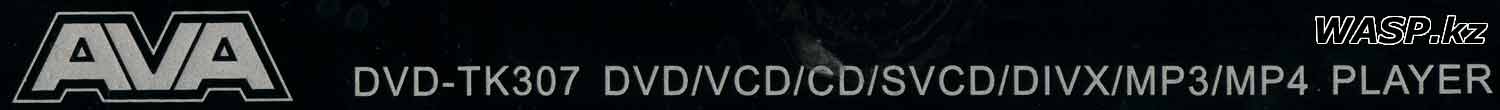

AVA DVD-TK307 характеристики DVD плеера

+ Щелкните по рисунку, чтобы увеличить!



На верхней части передней панели - логотип AVA, название модели DVD-TK307, поддерживаемые форматы - DVD/VCD/CD/SVCD/DIVX/MP3/MP4 Player. Далее идут символы...



Верхняя крышка стальная, черного цвета. На верхней части логотип производителя.

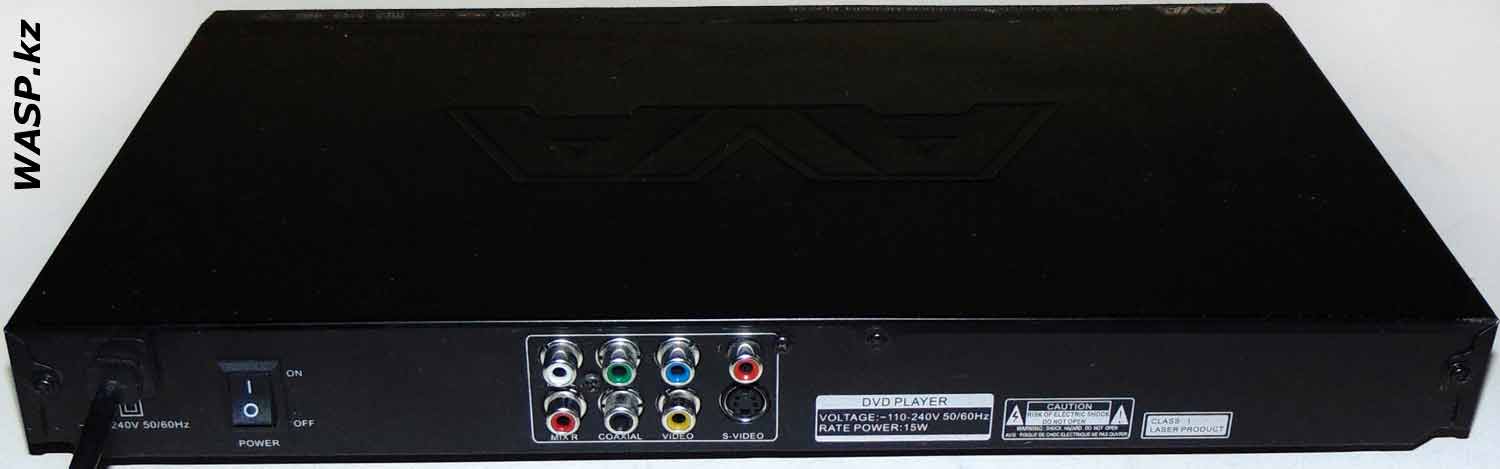

AVA DVD-TK307 задняя сторона и разъемы

+ Щелкните по рисунку, чтобы увеличить!

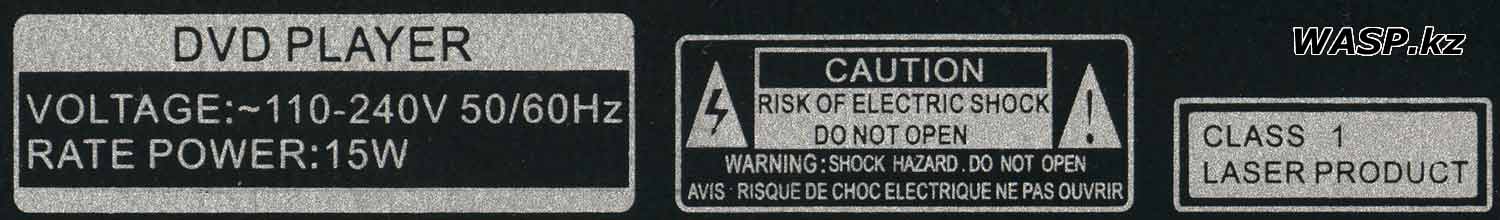

AVA DVD-TK307 DVD PLAYER этикетки

+ Щелкните по рисунку, чтобы увеличить!



На задней стороне мы видим: шнур электропитания, кнопка включения - она полностью отключает питание (на передней панели устройство не обесточивается). Затем идут семь разъемов RCA - "тюльпаны", и это выходы аудио и видео. Еще один разъем S-Video. Потом идут напечатанные на панели этикетки: DVD Player, Voltage: ~110-240V 50/60Hz. Rate Power: 15W. Далее две предупредительные таблички - о высоком напряжении и о лазере, используемом в приводе плеера.

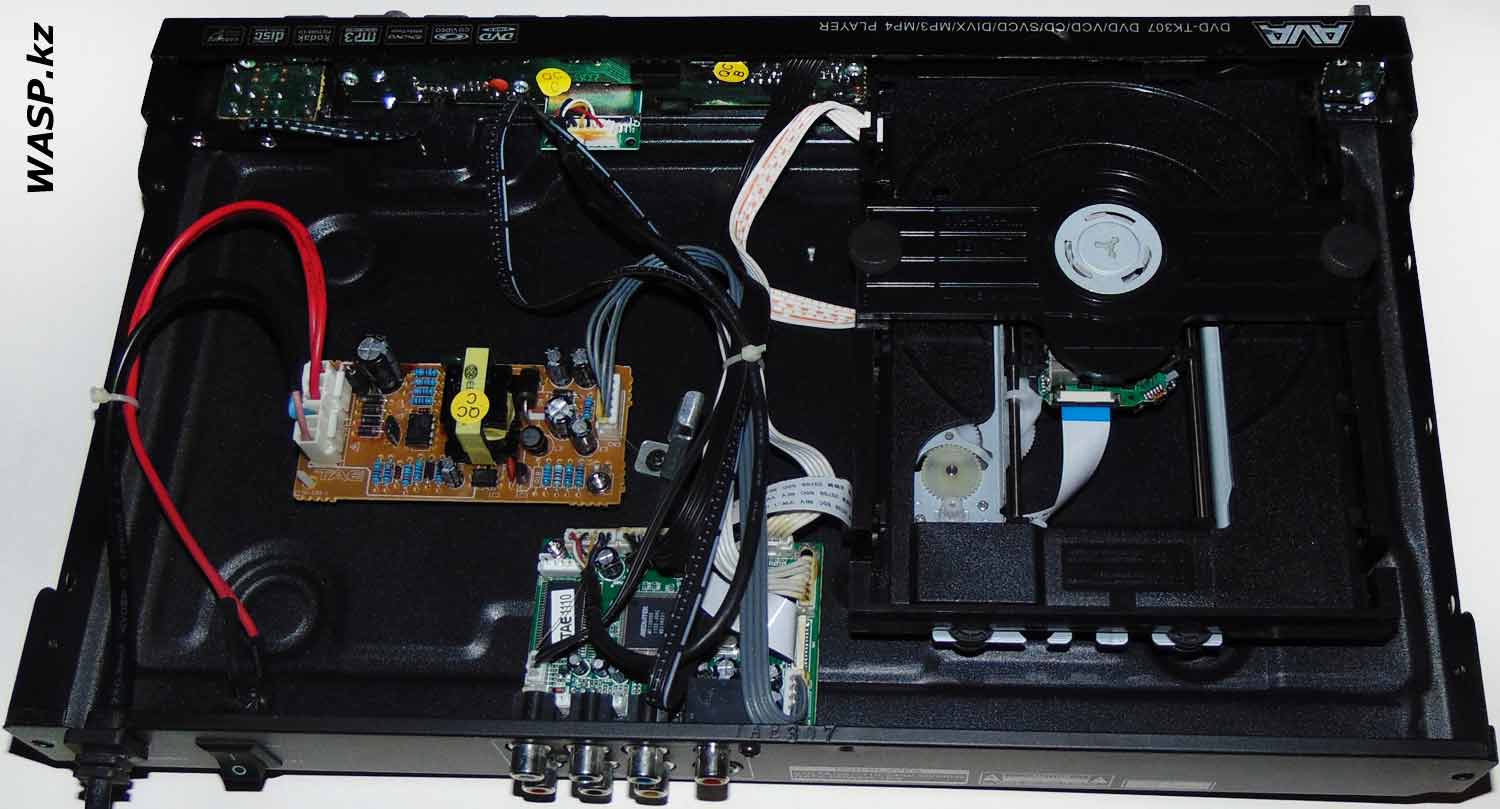

AVA DVD-TK307 разборка DVD плеера

+ Щелкните по рисунку, чтобы увеличить!



Приступаем к разборке AVA DVD-TK307. Для этого выкручиваем по два винта по бокам корпуса и три винта на задней панели. Снимаем верхнюю крышку. Под ней мы видим все устройство: блок питания, системная плата, плата передней панели, блок оптического привода. Рассмотрим элементы по отдельности.

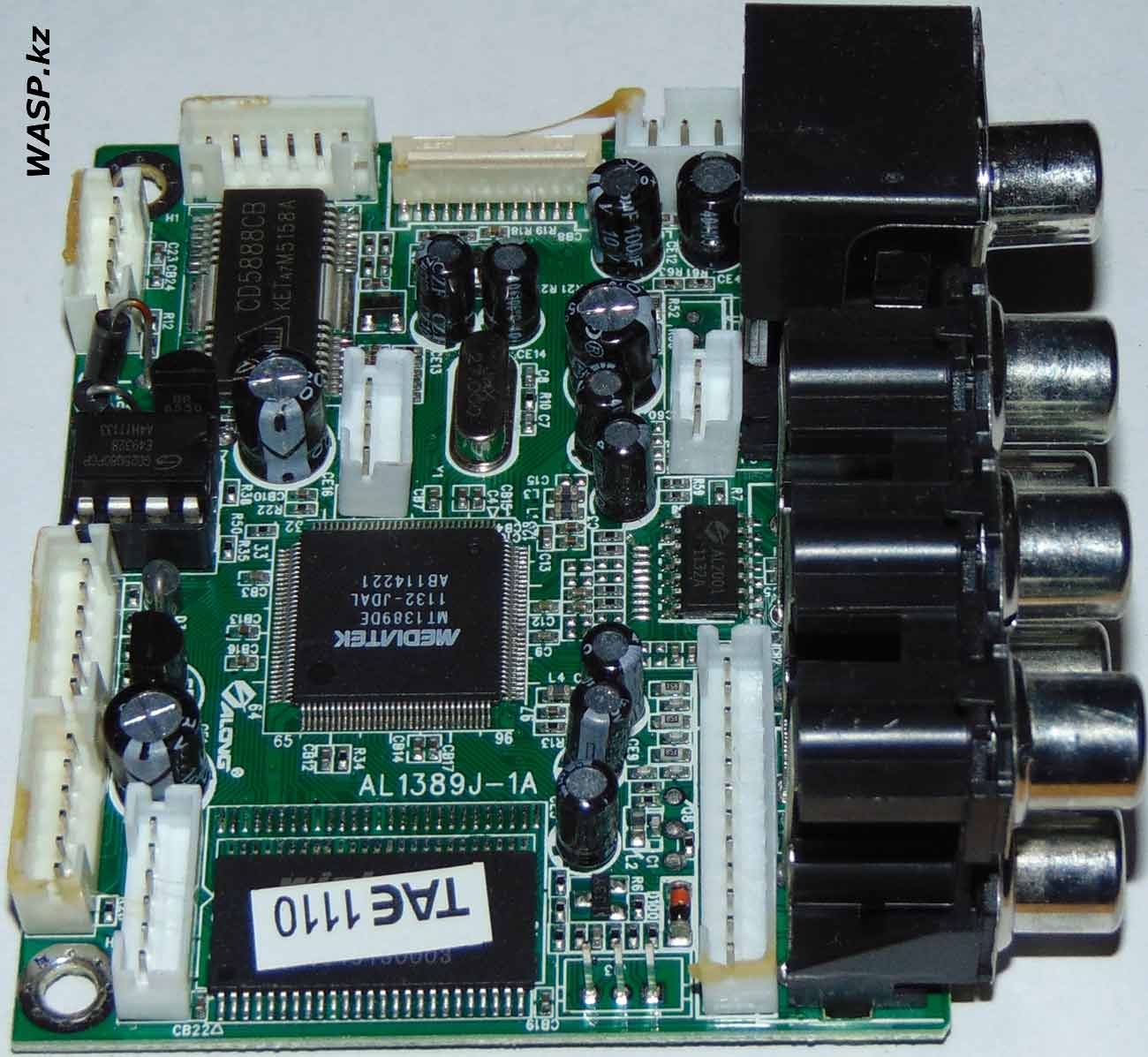

AVA DVD-TK307 основная системная плата

+ Щелкните по рисунку, чтобы увеличить!

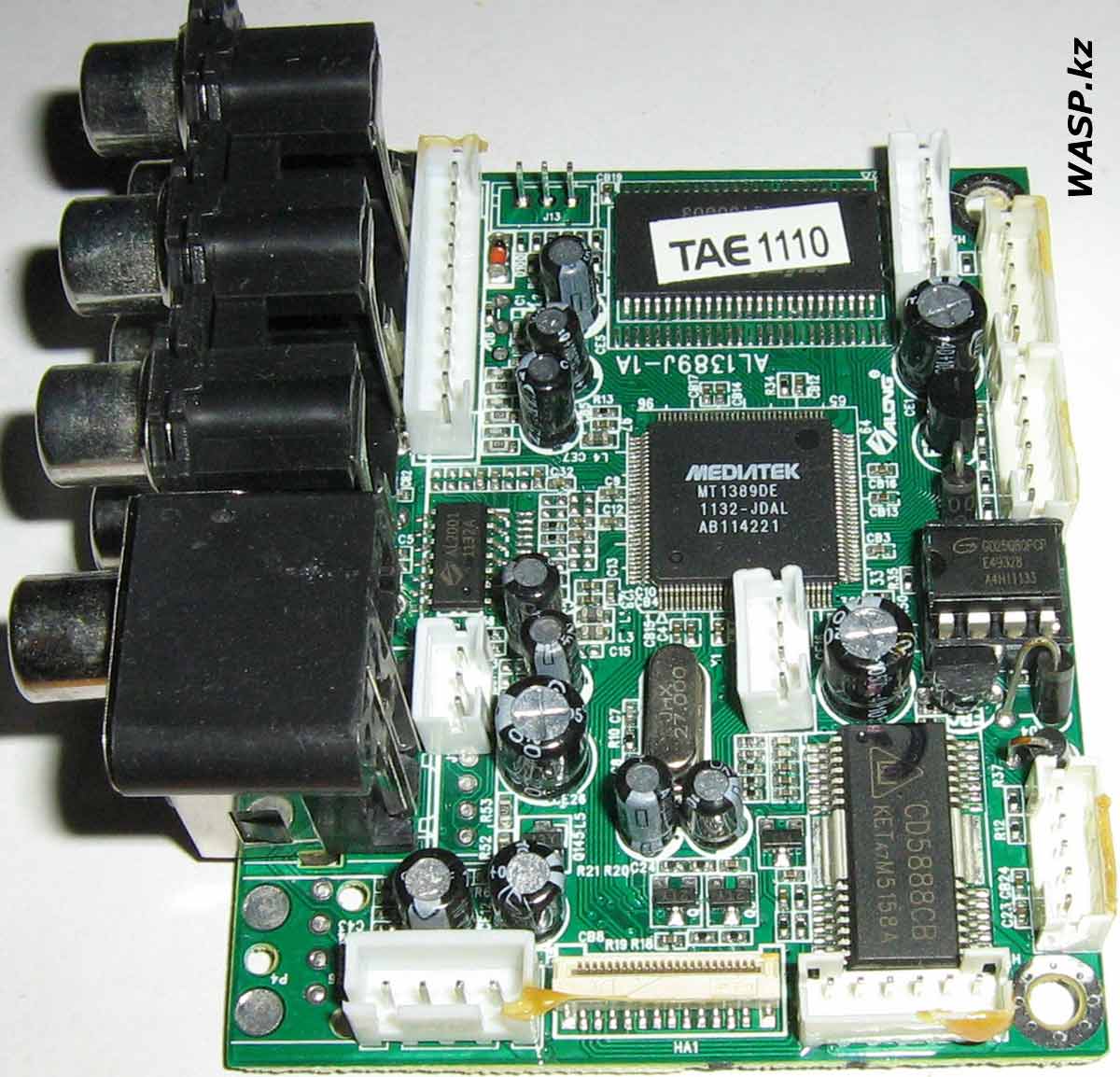

MEDIATEK MT1389DE в плеере AVA DVD-TK307

+ Щелкните по рисунку, чтобы увеличить!

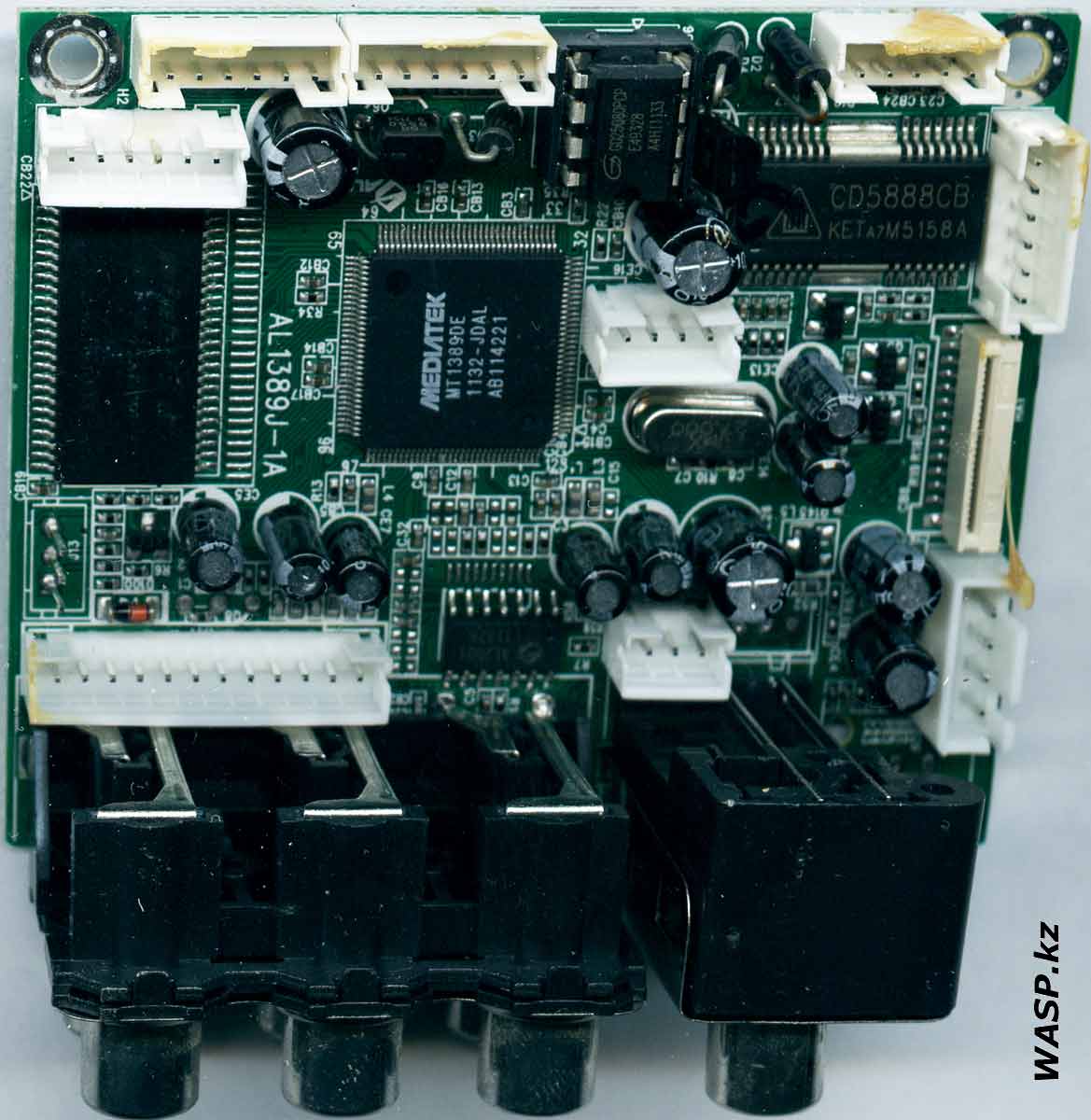

AL1389J-1A схема плеера AVA DVD-TK307

+ Щелкните по рисунку, чтобы увеличить!

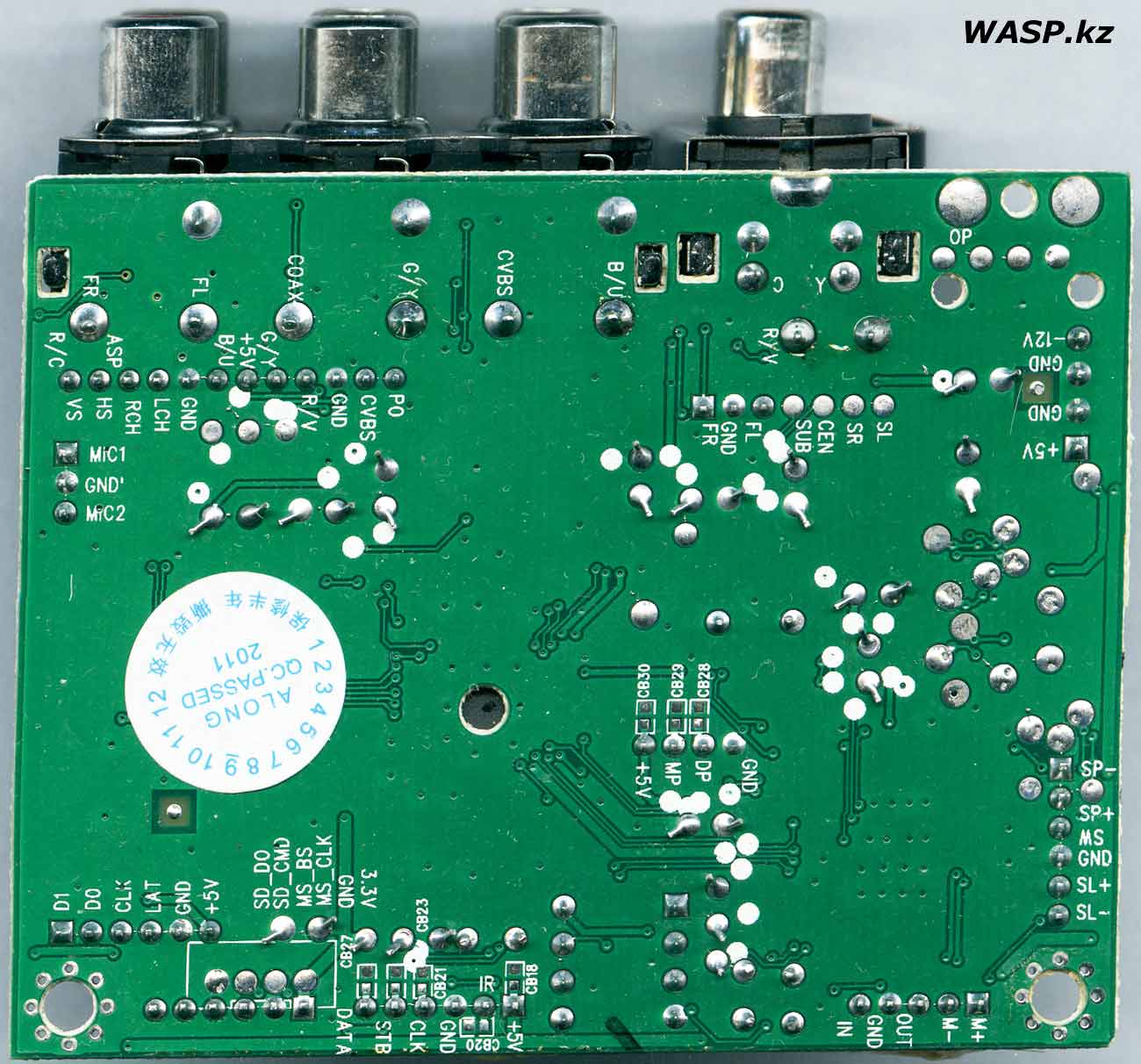

AVA DVD-TK307 схема системной платы

+ Щелкните по рисунку, чтобы увеличить!



Начнем с основного - системной платы. Это небольшая плата, которая "все в одном". Плата основана на процессоре MEDIATEK MT1389DE 1132-JDAL AB114221



Другие микросхемы и элементы на плате:

AL2001 - аудио усилитель

CD5888CB - драйвер двигателя

GD25Q8DPCP - чип флэш-памяти, прошивка

Чип опретивной памяти, на нем наклейка TAE1110, память от Winbond - маркировку разобрать к сожалению не удалось...

На плате имеется маркировка AL1389J-1A

На обратной стороне платы элементов нет, но есть круглая наклейка, на которой: ALONG QC PASSED 2011 - видимо год изготовления.

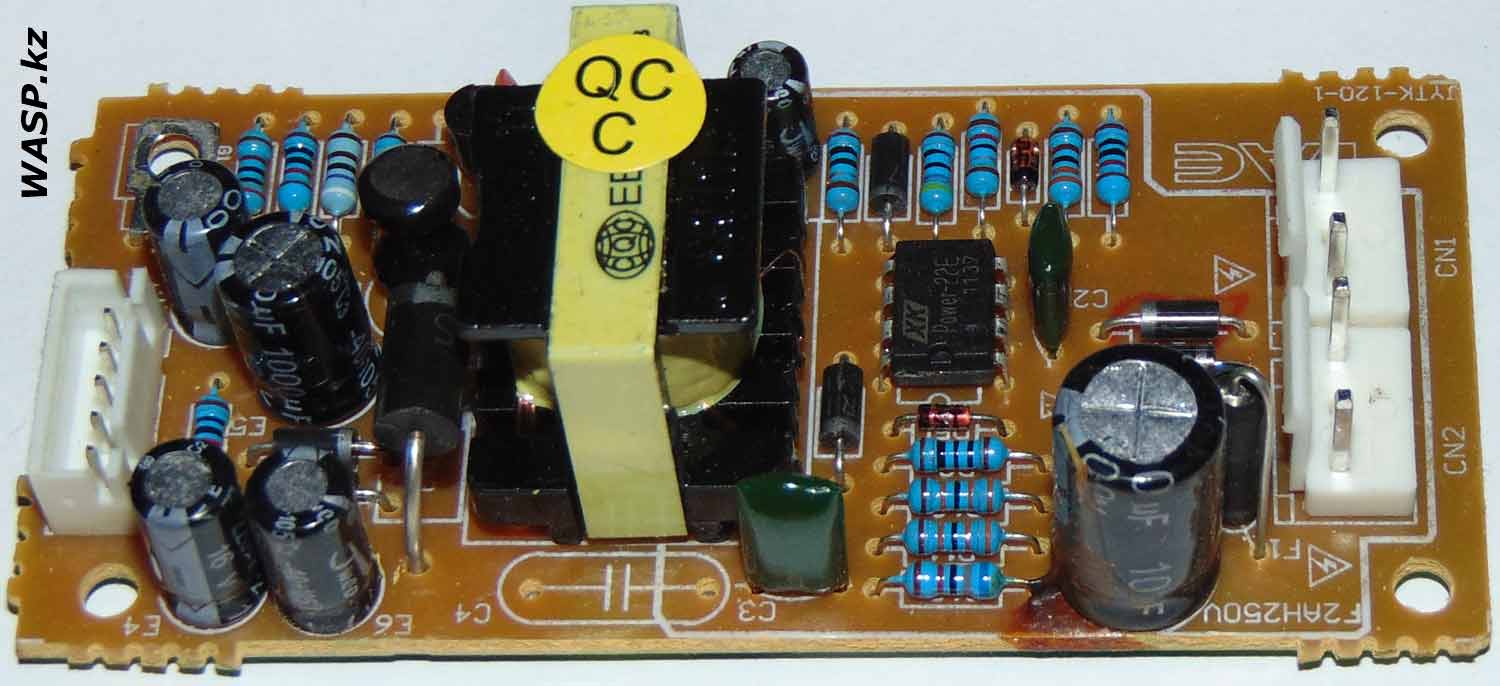

IYTK-120-1 блок питания в плеере AVA DVD-TK307

+ Щелкните по рисунку, чтобы увеличить!

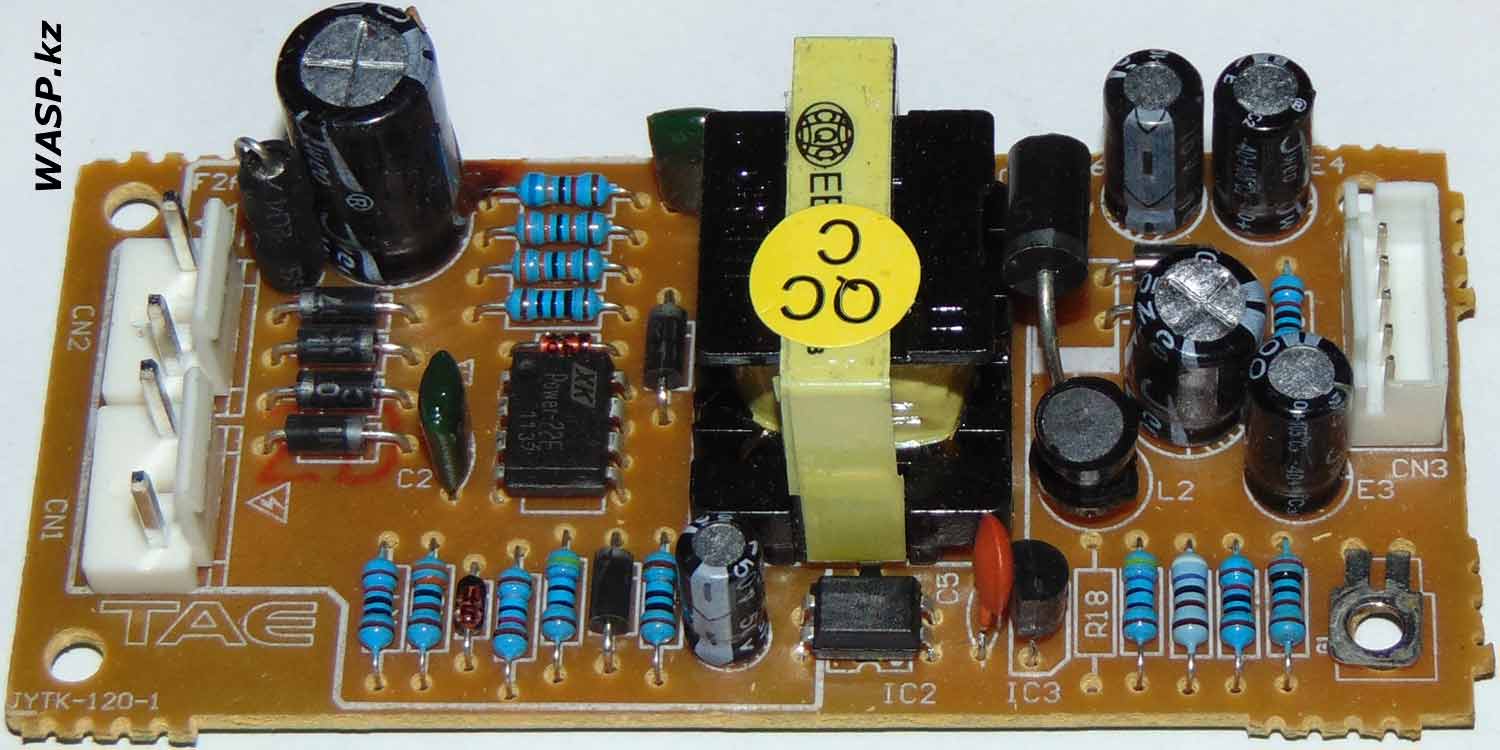

AVA DVD-TK307 ремонт блока питания

+ Щелкните по рисунку, чтобы увеличить!



Следующая плата - блок питания. Это, в общем-то, самый обычный импульсный блок питания. На плате логотип TAE и маркировка IYTK-120-1. На входе два разъема - вход 220 вольт и второй идет на кнопку разрыва на задней панели AVA DVD-TK307. Далее идет предохранитель, диодный мост. Шим-контроллер Power-22E с логотипом XK... далее все стандартно.

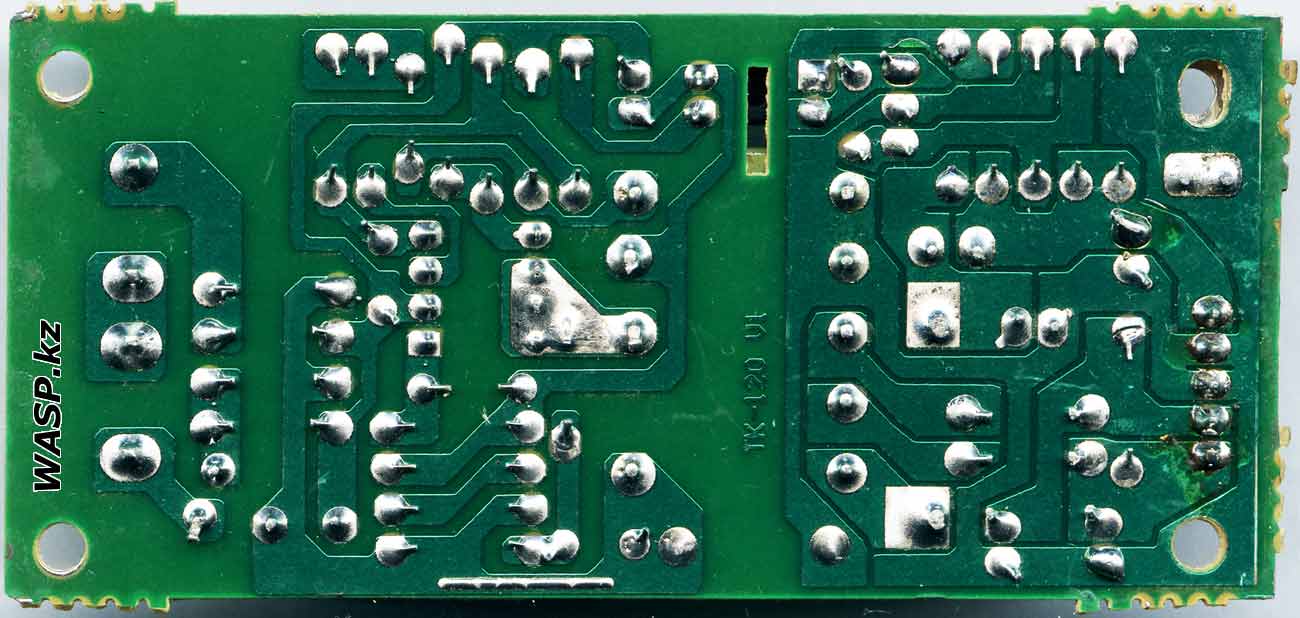

TK-120 V1 схема блока питания AVA DVD-TK307

+ Щелкните по рисунку, чтобы увеличить!



На обратной стороне только дорожки и маркировка: TK-120 V1

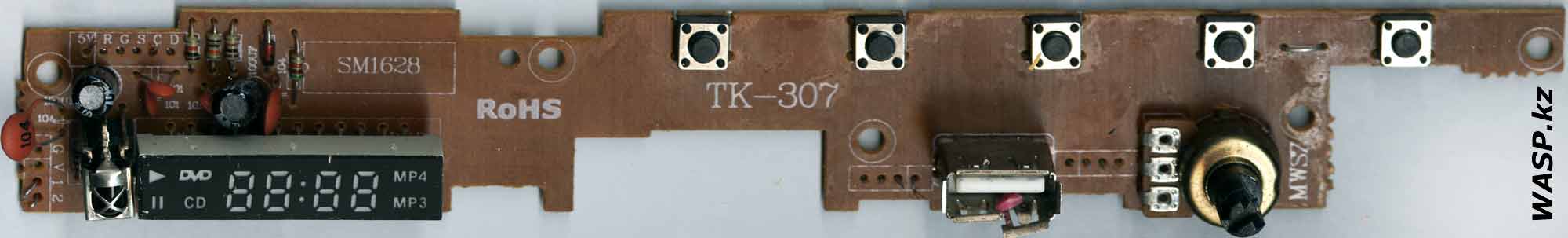

AVA DVD-TK307 плата передней панели плеера

+ Щелкните по рисунку, чтобы увеличить!



Плата передней панели - управления и индикации. Односторонний текстолит, маркировка TK-307. На плате распаяно пять кнопок, один USB разъем, переменный резистор - регулятор громкости микрофона. Цифробуквенный дисплей, ИК датчик для работы с пультом ДУ.

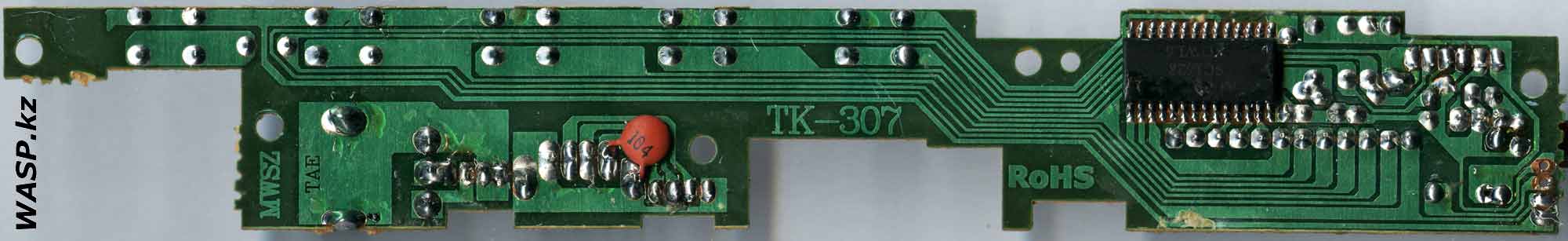

SC1628 на плате управления AVA DVD-TK307

+ Щелкните по рисунку, чтобы увеличить!



На обратной стороне платы есть еще маркировка - MWSZ TAE. Микросхема SC1628 (SM1628) - контроллер дисплея.

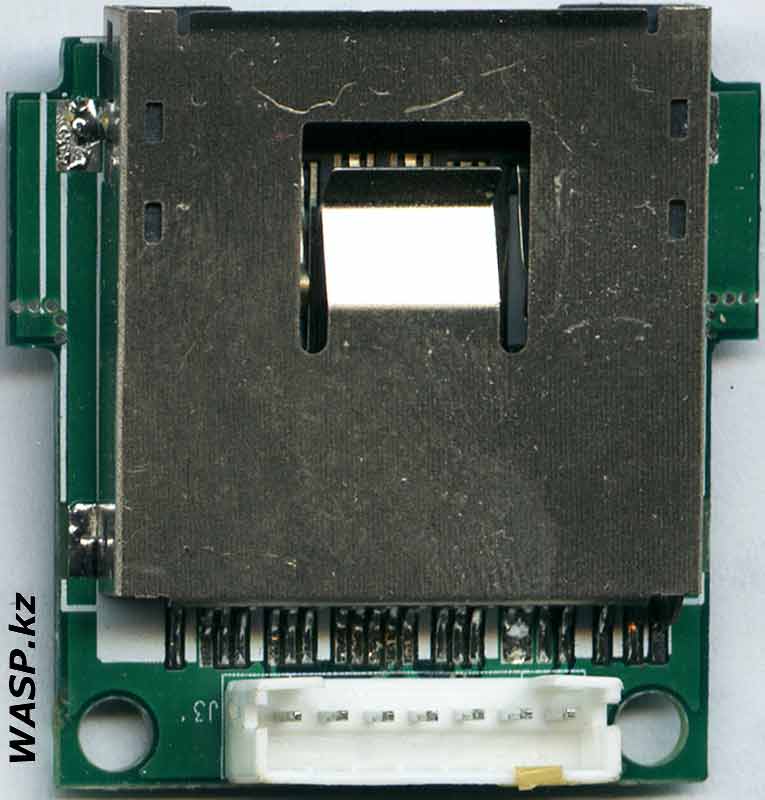

AVA DVD-TK307 слот для карт памяти

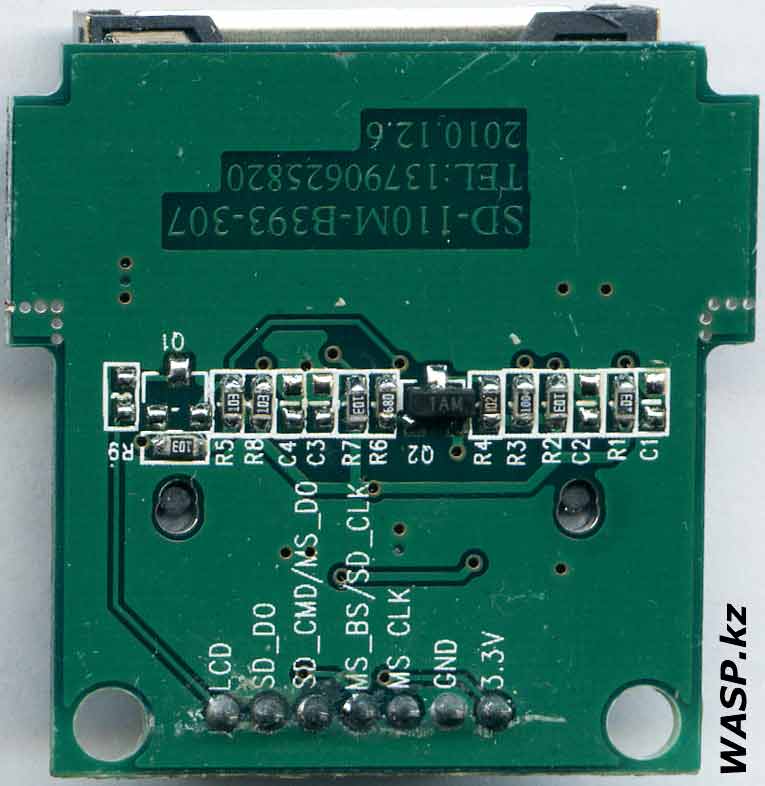

SD-110M-B393-307 плата в плеере AVA DVD-TK307



На передней панели так же расположен слот для карт памяти, он распаян на маленькой плате, которая промаркирована как: SD-110M-B393-307.

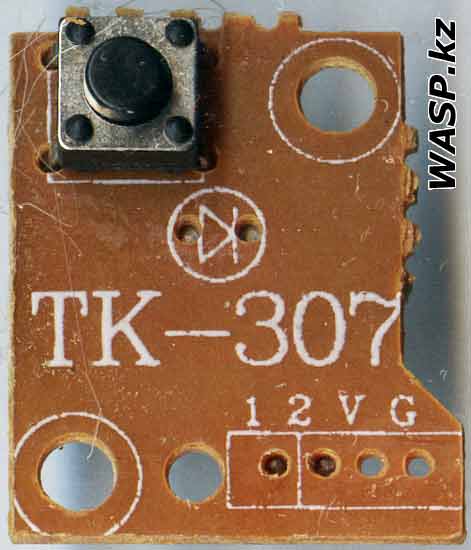

AVA DVD-TK307 плата кнопки включения и выключения

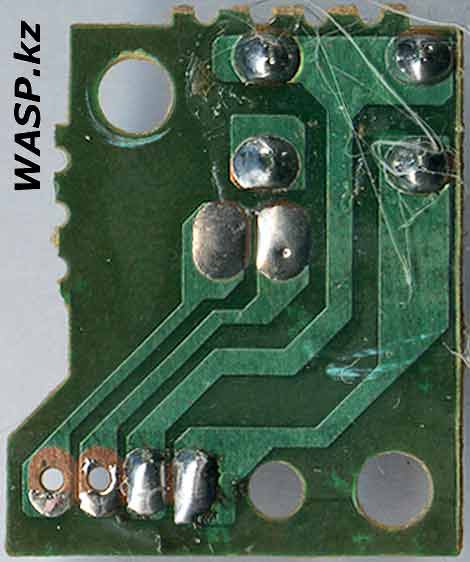

AVA DVD TK307 все платы CD/DVD плеера



Еще одна маленькая плата с передней панели, также промаркированная как TK-307 и на ней всего одна кнопка - включение/выключение устройства.

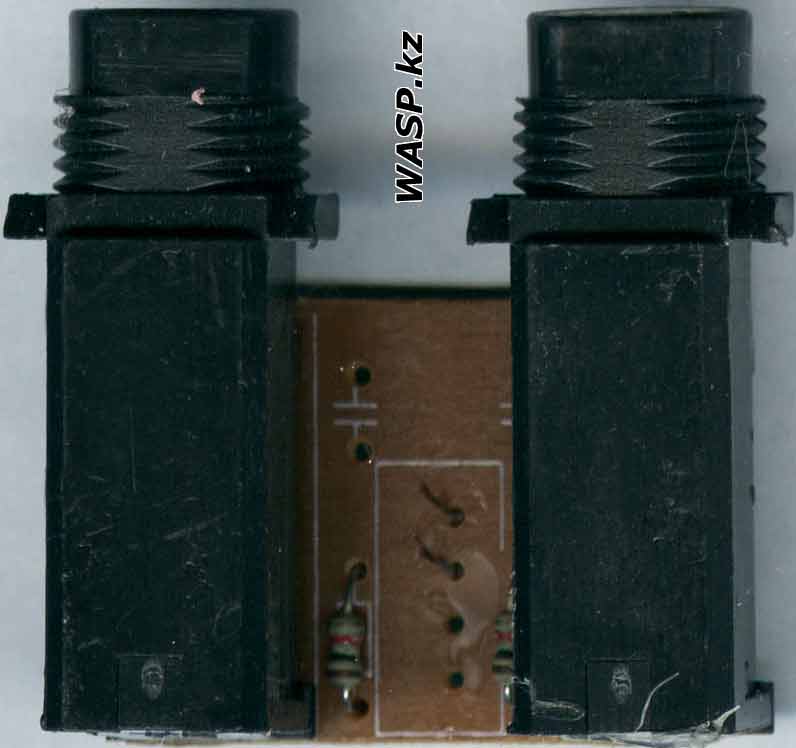

AVA DVD-TK307 плата микрофонных разъемов

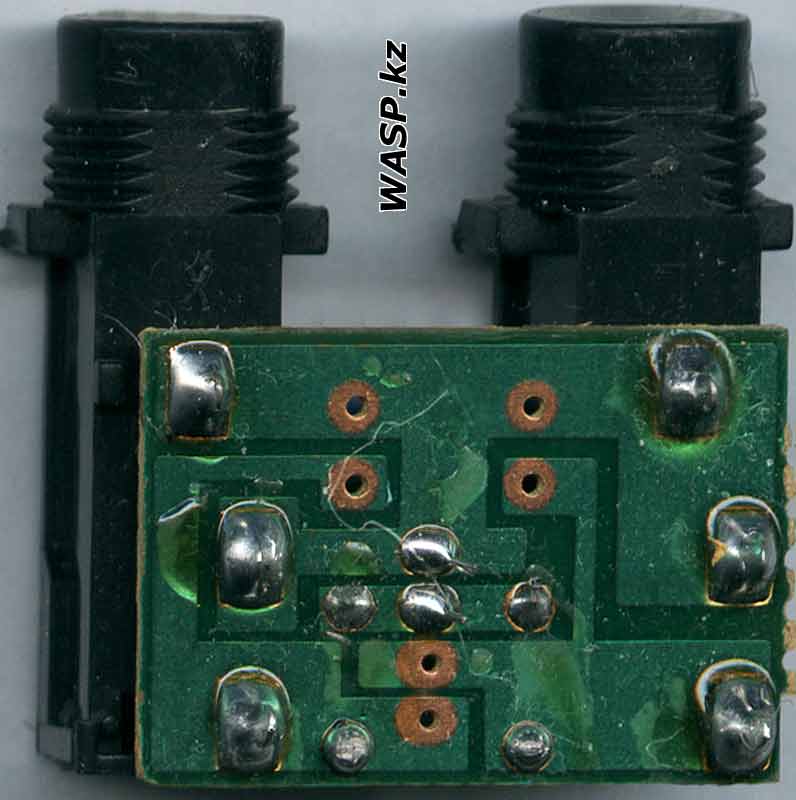

AVA DVD-TK307 схема платы для караоке



На переднюю панель выходят два микрофонных разъема - "большие джеки", она распаяны на плате, которая маркировок не имеет.

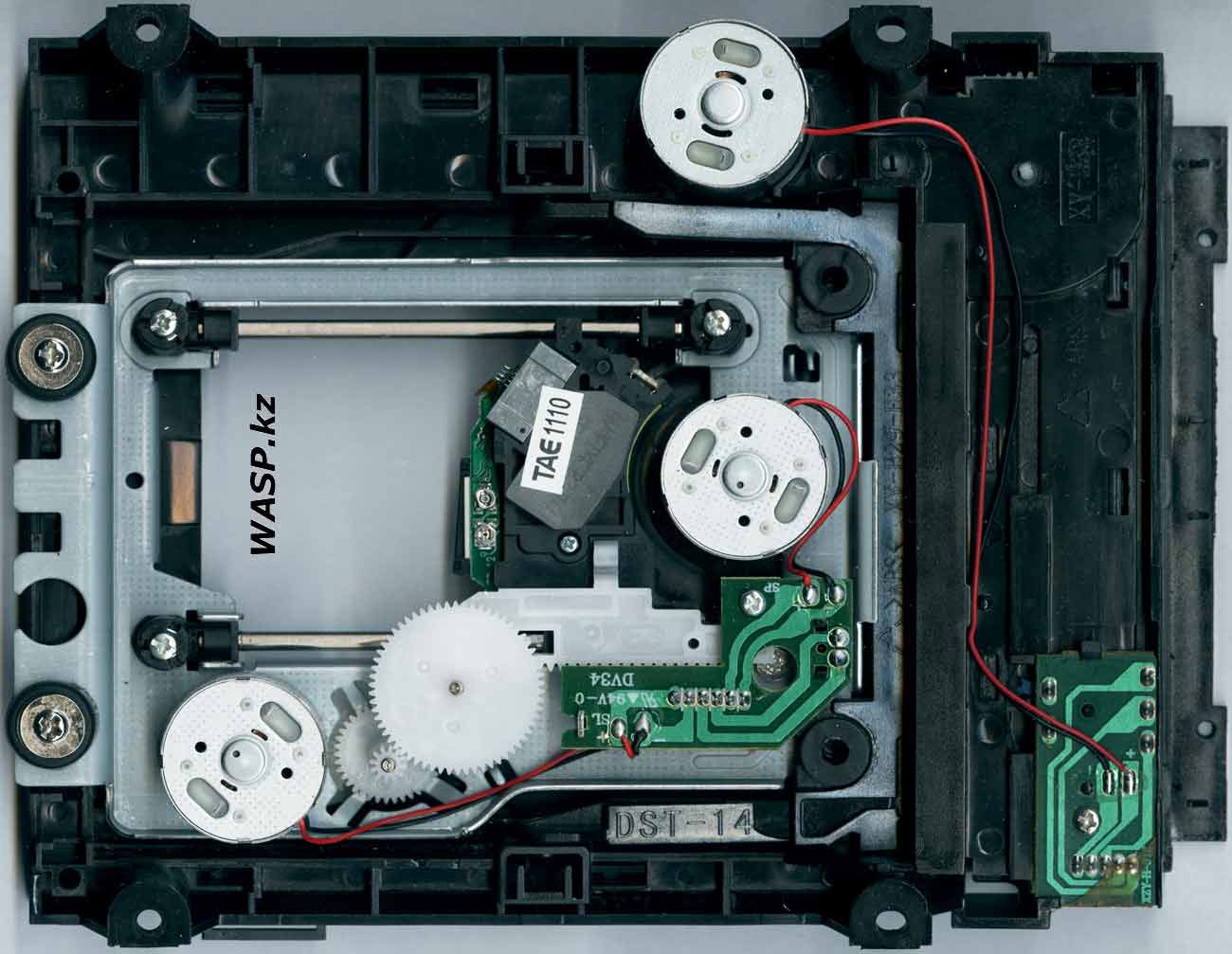

DST-14 и XY-H29-H33 привод в AVA DVD TK307

+ Щелкните по рисунку, чтобы увеличить!



Теперь на очереди оптический привод. Он представляет собой отдельное устройство, такие же приводы присутствуют и на других DVD плеерах, не только на сегодняшнем AVA DVD-TK307. Смонтирован он на пластмассовом шасси, подъемная площадка на стальном основании.

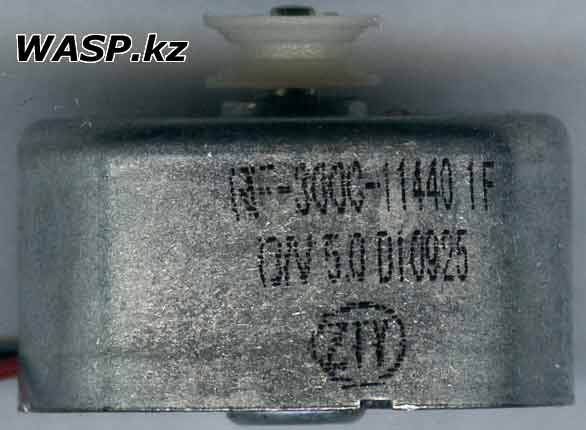

RF-300C-11440 1F двигатель в AVA DVD-TK307



На пластмассовом корпусе маркировка DST-14 и еще XY-H29-H33. Тут мы видим один электродвигатель, который перемещает лоток с компакт-диском, на двигателе маркировка: RF-300C-11440 1F. На оси двигателя пластмассовый шкив, он через пассик и шестерни соединен с подвижным лотком.

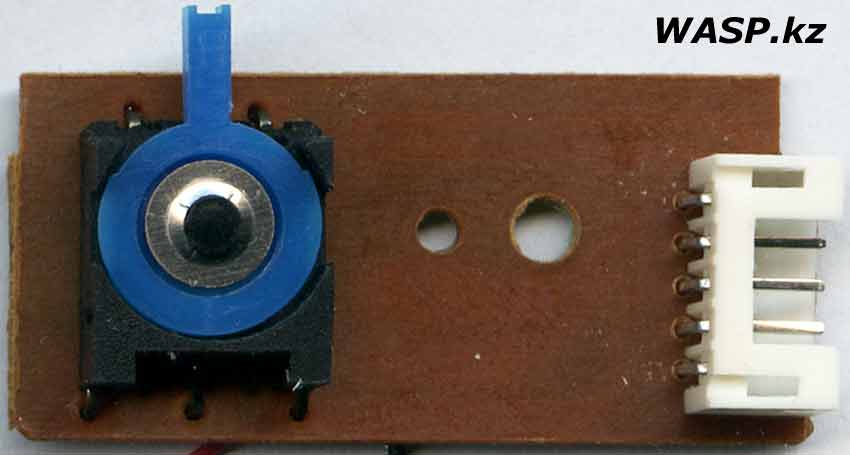

AVA DVD-TK307 плата концевого выключателя

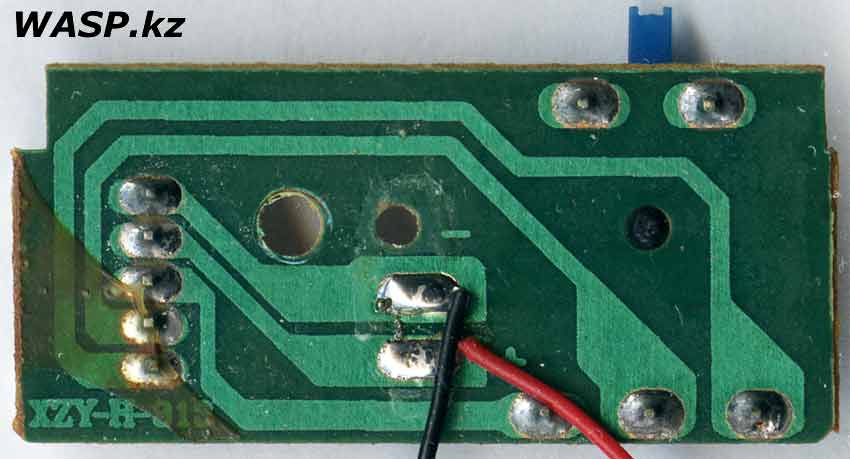

XZY-H-819 плата в оптическом приводе AVA DVD-TK307



На этом же корпусе маленькая плата с концевым выключателем, на плате маркировка: XZY-H-819.

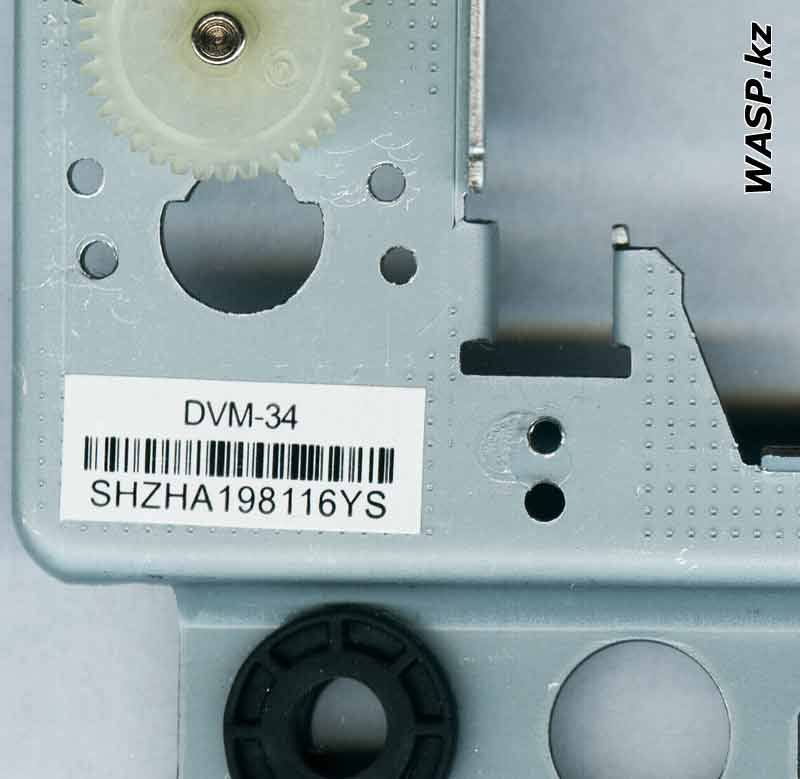

DVM-34 SHZHA198116YS привод в AVA DVD-TK307



На стальном шасси самого привода видим бумажную наклейку, штрих код и надпись: DVM-34 SHZHA198116YS.

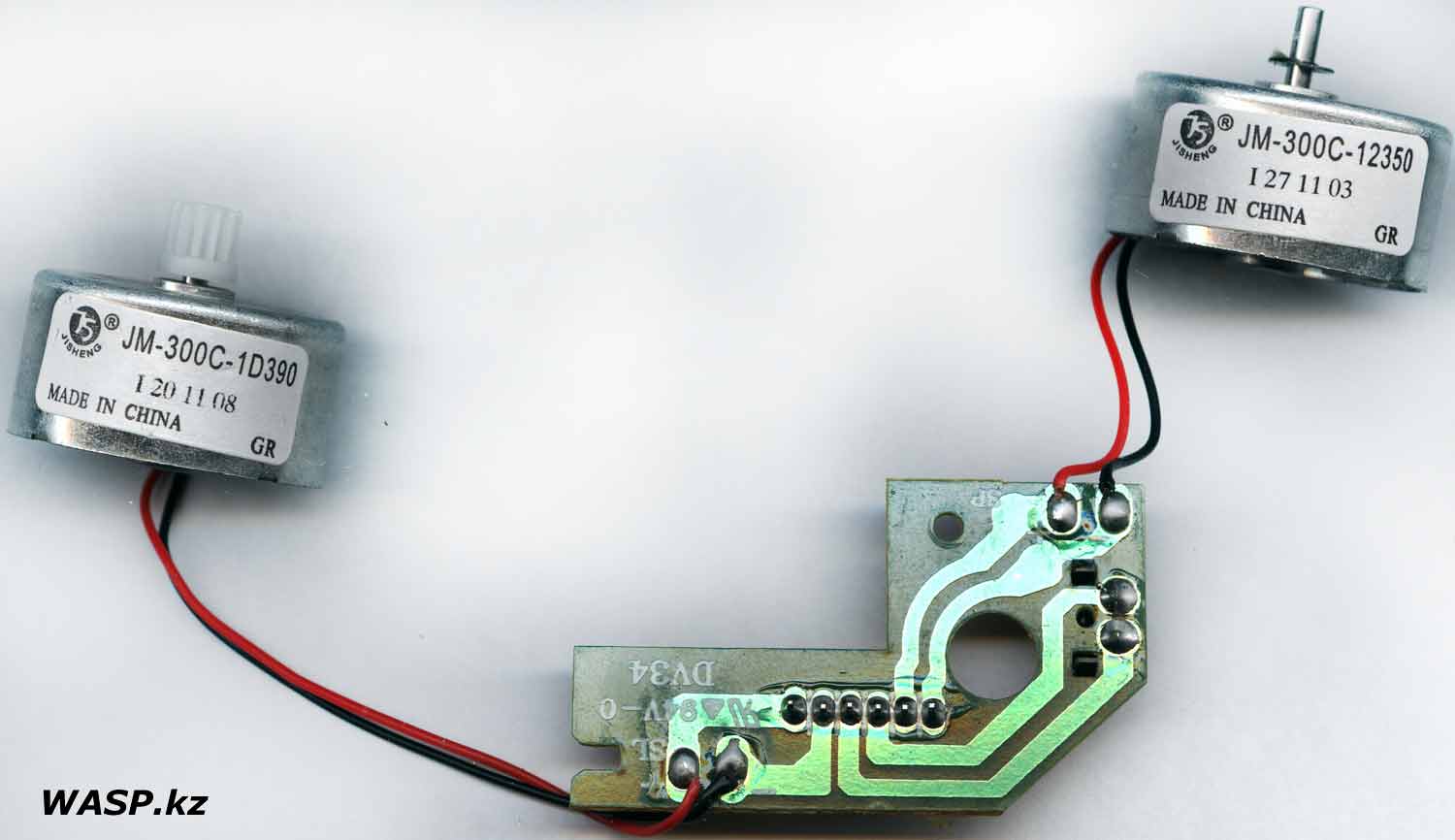

JM-300C-12350 и JM-300C-1D390 в AVA DVD-TK307

+ Щелкните по рисунку, чтобы увеличить!



В оптическом приводе использовано два практически идентичных электродвигателя, оба производства JS - JiSheng. Но маркировка немного отличается: JM-300C-12350 на шпиндельном двигателе, и JM-300C-1D390 на двигателе, который перемещает лазерную головку.

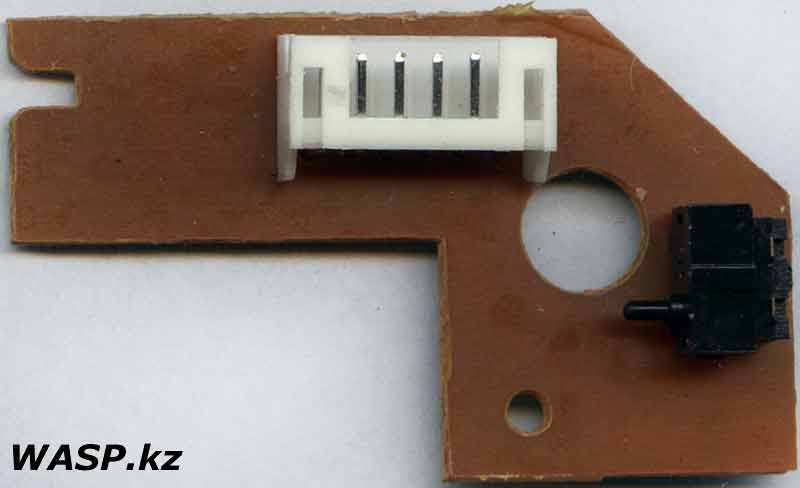

AVA DVD-TK307 плата двигателей



Оба двигателя соединяются на одной небольшой плате, на которой только один концевой выключатель и разъем, который идет на основную плату DVD проигрывателя.

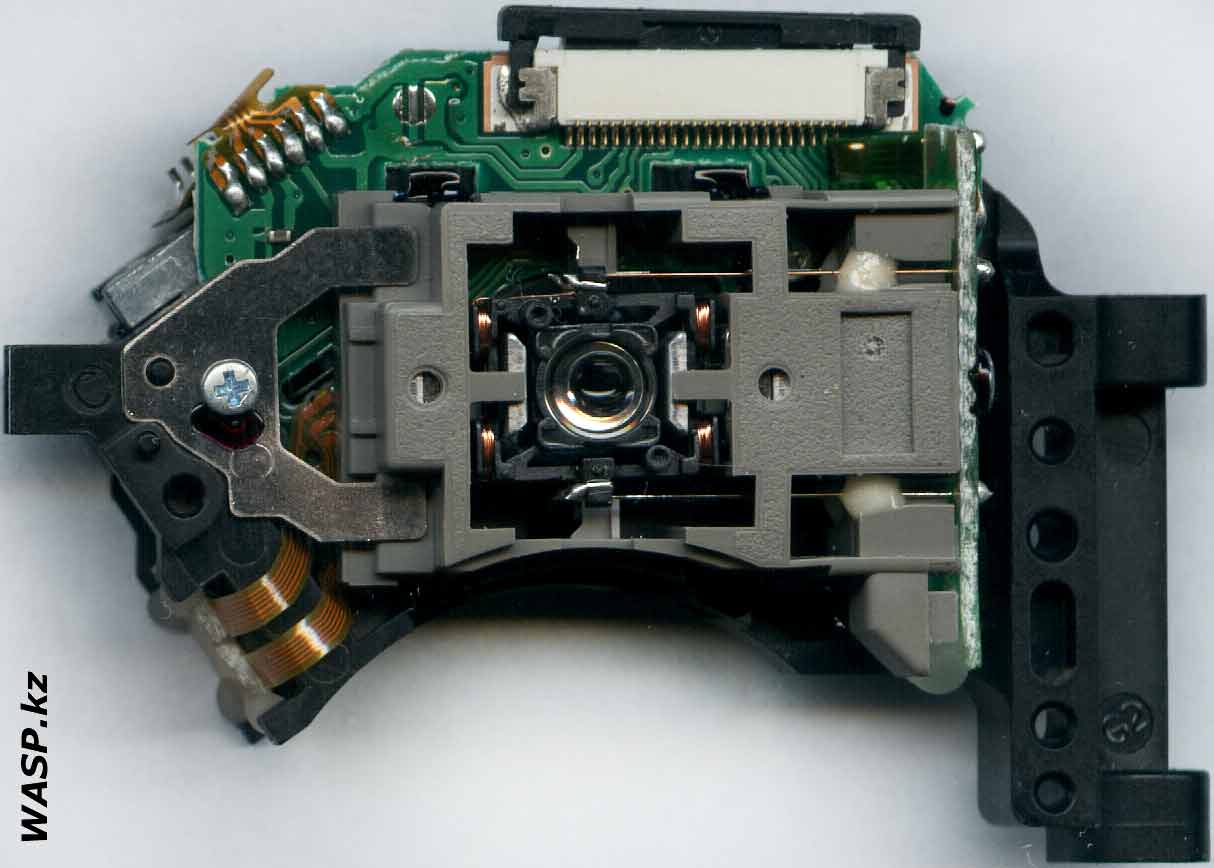

SANYO SF-HD850 лазер в AVA DVD TK307

+ Щелкните по рисунку, чтобы увеличить!

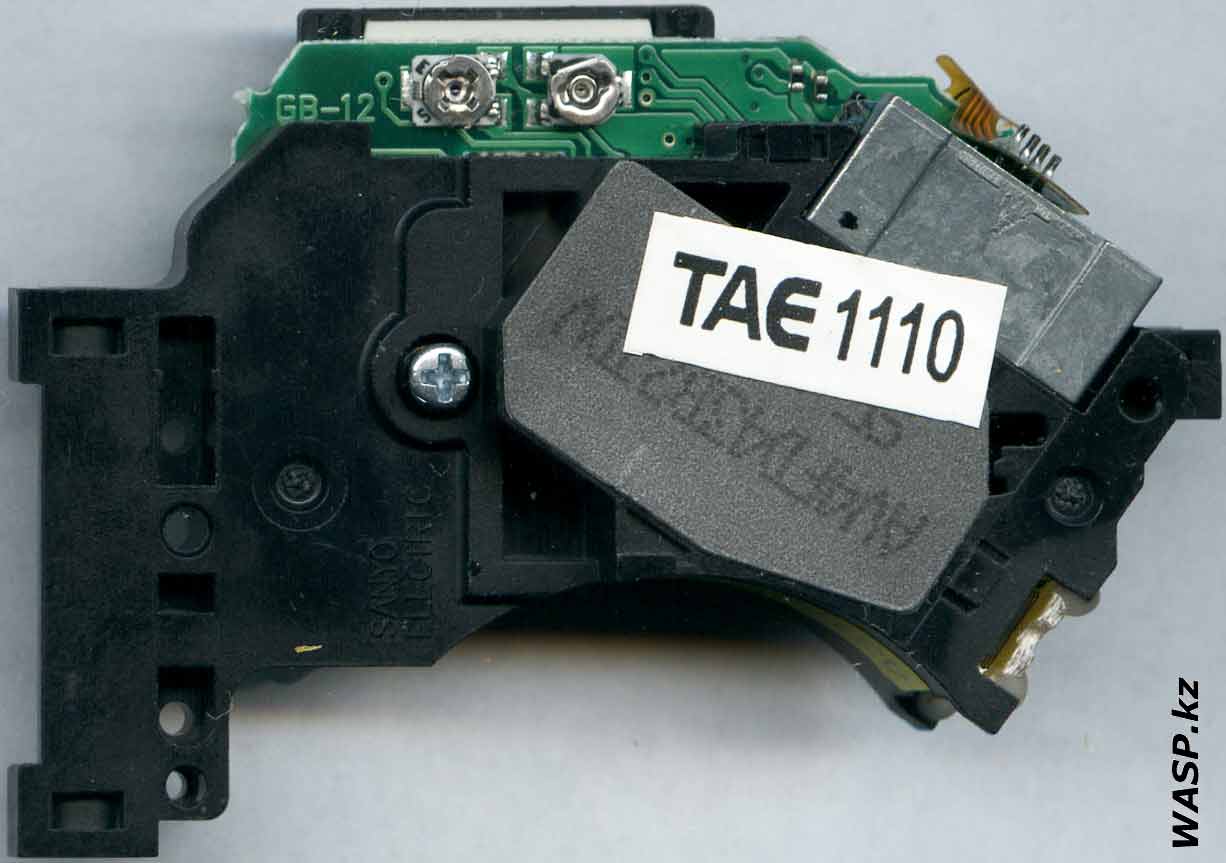

SANYO SF-HD850 головка лазера AVA DVD-TK307 TAE1110

+ Щелкните по рисунку, чтобы увеличить!



Лазерная головка производства SANYO ELECTRIC, модель SF-HD850. Мы видим одну наклейку, на которой написано TAE1110. Под ней такое: AV4FD43B7TDV. На плате электроники только надпись GB-12. Эта лазерная головка очень широко применялась и применяется в DVD плеерах, и в других оптических приводах...



На этом заканчиваю описание AVA DVD-TK307, кто реальный производитель этого DVD плеера я не знаю. Данное устройство, как и все его дешевые собратья, перестало работать очень скоро. Причина - неизвестна... В общем-то, плеер и на момент моей разборки был в рабочем состоянии, но все больше капризничал: не хотел читать многие компакт-диски, иногда начинал запинаться или подвисал... В общем - обычная для них картина.












AVA DVD-TK307 - DVD player, disassembly



Multi-format disc player AVA DVD-TK30, is this thing, I will describe and understand today. This DVD player is no different to any particular originality, and functionality. Banal unit, in a word.

Thin, flat and wide. The front panel is made of plastic, in it we see the following: the power button on / off, beneath the corresponding icon; thin slide-out tray - CD-ROM drive. Then comes the dark paste - beneath the display and the infrared sensor for the remote control. Then slot the card reader - 3-in-1 Card. USB port. The last elements are karaoke - two microphone inputs and one microphone volume level control. Above them are five control buttons that duplicate the number of control with the remote control: the opening of the tray, left / right, pause playback.

On top of the front panel - AVA logo, model name DVD-TK307, supported formats - DVD / VCD / CD / SVCD / DIVX / MP3 / MP4 Player. Next come the symbols ...

Steel top cover, black. On top of the manufacturer's logo.

On the back side we can see that the power cord, power button - it completely turns off the power (on the front panel of the device is not de-energized). Then there are seven RCA jacks - "Tulips", and it outputs audio and video. Another connector S-Video. Then come printed on the label panel: DVD Player, Voltage: ~ 110-240V 50 / 60Hz. Rate Power: 15W. Next two warning signs - high voltage and laser used in the player's drive.

Getting dismantling AVA DVD-TK307. To do this, unscrew the two screws on the sides of the case and the three screws on the rear panel. Remove the top cover. Under it we can see all of the device: the power supply, motherboard, front panel board, the optical drive unit. Consider the elements separately.

Let's start with the basic - the system board. It's a small fee that is "all in one". The fee is based on the processor MEDIATEK MT1389DE 1132-JDAL AB114221

Other circuits and elements on the board:

AL2001 - Audio Amplifier

CD5888CB - engine driver

GD25Q8DPCP - flash memory chip, firmware

Chip opretivnoy memory sticker on it TAE1110, memory from Winbond - not parse unfortunately marked ...

The board is marked AL1389J-1A

On the reverse side of the board members, but there are round sticker on which: ALONG QC PASSED, 2011 - probably the year of manufacture.

The next board - the power supply. This, in general, the most common switching power supply. The board TAE logo and labeling IYTK-120-1. In the two input connectors - input 220 and the second goes to the break button on the rear panel AVA DVD-TK307. Next is the fuse, the diode bridge. PWM Controllers Power-22E with XK logo ... then everything is standard.

On the reverse side only tracks and marking: TK-120 V1

The board front panel - control and indication. Single-sided PCB, marking TK-307. The system board has five buttons, a USB port, a variable resistor - the microphone volume control. Alphanumeric display, IR sensor for operation with the remote control.


On the reverse side of the board there are still marking - MWSZ TAE. Chip SC1628 (SM1628) - display controller.

The front panel is also a memory card slot, it is soldered on a small board that is labeled as a: SD-110M-B393-307.

Another small fee from the front panel, also labeled as the TK-307 and it is only one button - on / off the device.

On the front panel are located two microphone inputs - "Big Jack," she soldered on the board, which has no markings.

Now turn the optical drive. It is a separate device, such as drives and are present on other DVD players, not only in today AVA DVD-TK307. He mounted it on the plastic chassis, platform on a steel base.

In the plastic housing marking DST-14 and another XY-H29-H33. Here we see one electric motor, which moves the tray to the CD, the engine markings: RF-300C-11440 1F. On the motor shaft pulley plastic, it is through the Belts and the gear connected to the movable tray.

At the same housing a small fee with a limit switch on the board marking: XZY-H-819.

In the steel of the drive chassis we see a paper label, bar code and inscription: DVM-34 SHZHA198116YS.

The optical drive used two nearly identical motor, both production JS - JiSheng. But marking is slightly different: JM-300C-12350 on the spindle motor, and JM-300C-1D390 on the motor that moves the laser head.

Both engines are mated to a small board on which only one limit switch and the connector that goes to the main board of the DVD player.

Laser SANYO ELECTRIC production head, model SF-HD850. We see a sticker that says TAE1110. Beneath it is: AV4FD43B7TDV. On the electronics board only inscription GB-12. This laser head is very widely used and is used in DVD players, and other optical drives ...

This ends the description of AVA DVD-TK307, who is the real manufacturer of the DVD player, I do not know. This device, like all his fellow cheap, stopped working very soon. The reason - is unknown ... In general, the player and at the moment of my showdown was in working condition, but more capricious: did not want to read a lot of CDs, sometimes began to falter or podvisal ... In general - the usual picture for them .





Михаил Дмитриенко, Алма-Ата, 2015 г.
