Benq DW2000 накопитель DVD-RW DL, обзор и разборка

Я сегодня рассмотрю и полностью разберу очередной оптический привод - Benq DW2000, пишущий DVD, в т.ч. двухслойные, с интерфейсом подключения IDE/PATA - а это значит, старичок... Изготовлен он в октябре 2007 года.

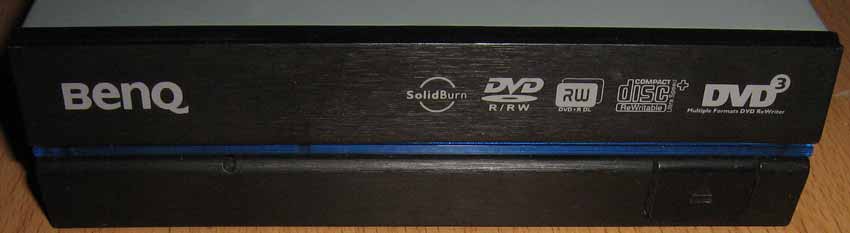

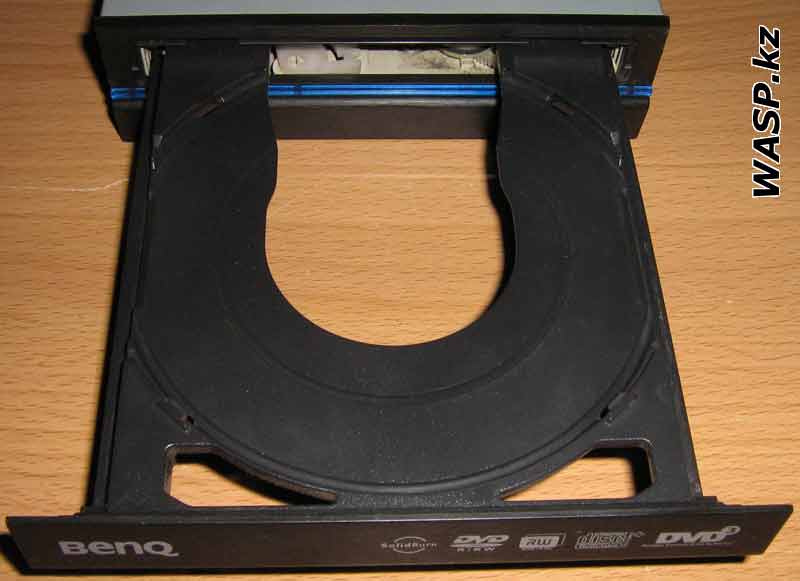

В оптических приводах производителю довольно сложно быть оригинальным, поле его фантазии ограничено маленьким участком - передней панелью... В данном случае, компания Benq сумела создать нечто оригинальное: переднюю панель пересекает синяя вставка, которая служит световодом - во время работы она вся светится, мерцает... Мы не видим привычной отдельной крышки выдвижного лотка, вся верхняя сторона передней панели и есть эта крышка. На ней мы видим логотип BENQ, значки: SolidBurn, DVD R/RW, DVD+R DL, Compact Disc ReWritable UltraSpeed+, DVD3... На нижней стороне, под синей вставкой одна большая кнопка открытия/закрытия лотка и отверстие его экстренного открытия. Пластмасса передней панели текстурно оформлена под "следы грубой шлифовки".

+ Щелкните по рисунку, чтобы увеличить!

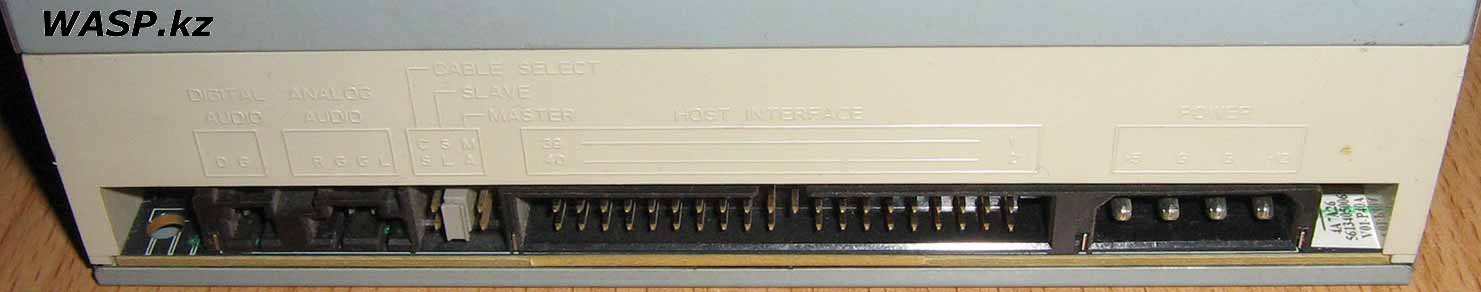

Смотрим дальше, а все остальное банальное. Размеры привода Benq DW2000 обычные... На задней стороне разъемы, в общем-то, то же все стандартно: 4-контактный разъем типа "Молекс" - питание, разъем IDE для подключения шлейфа, группа штырьковых контактов под перемычку. Два аудиовыхода на звуковую карту непосредственно, через кабель - один аналоговый, другой цифровой. Задняя панель из светлой пластмассы и на ней нанесены все обозначения и распиновка этих разъемов.

+ Щелкните по рисунку, чтобы увеличить!

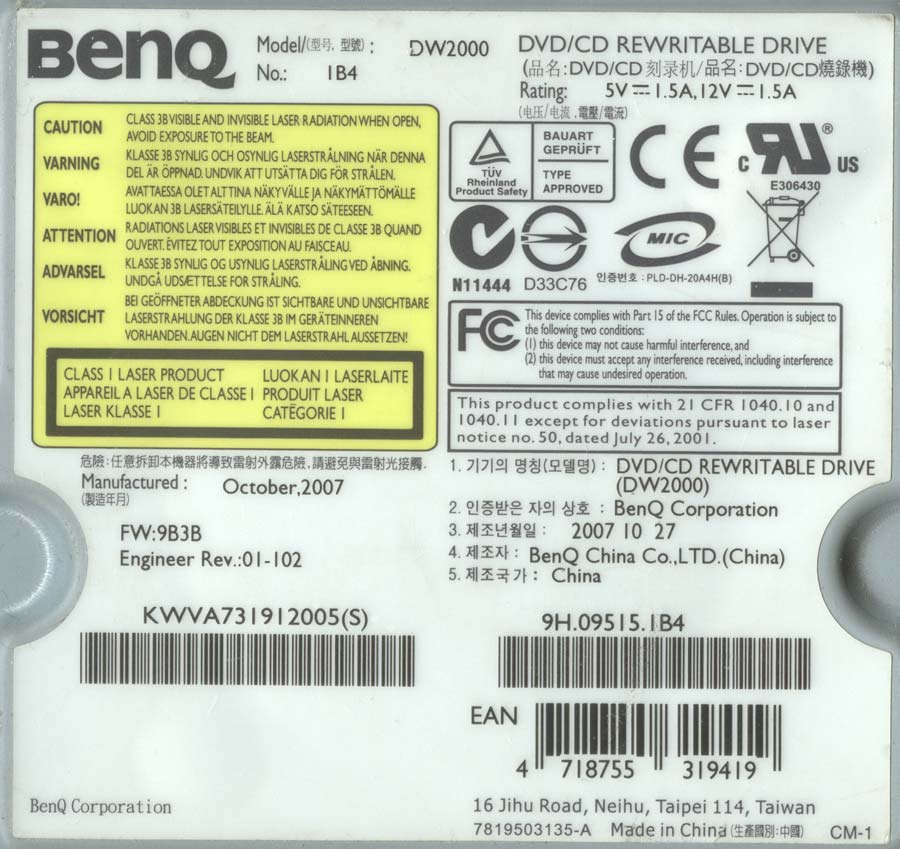

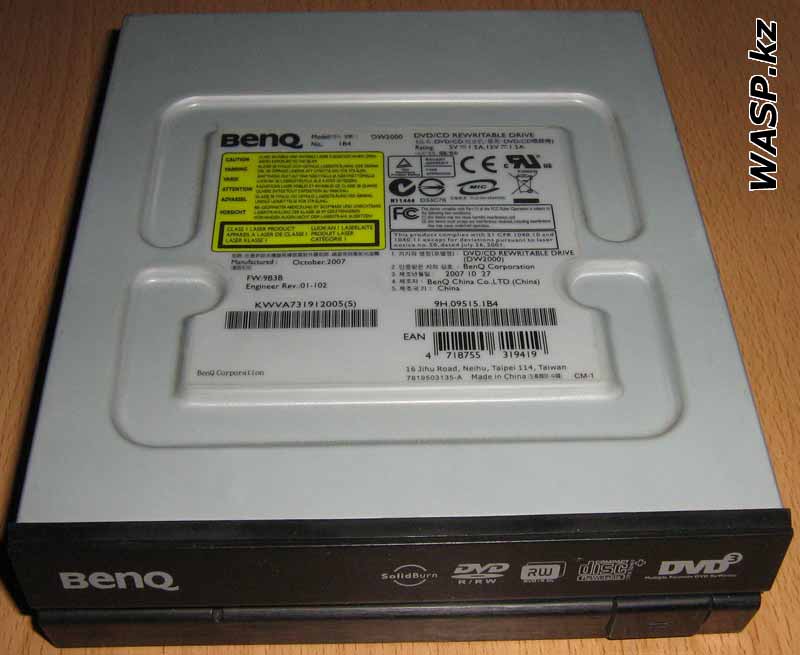

На верхней крышке выштамованы типа ребра жесткости, между ними этикетка устройства, на ней: логотип Benq, название модели DW2000, Номер 1B4, типа DVD/CD REWRITABLE DRIVE. Требования по питанию: постоянный ток 5V 1.5A и 12V 1.5A. Затем идут непременные значки, чем именитей производитель - тем их больше... нам они ни о чем не говорят, но вот понтов напускают много. Находим дату изготовления 2007.10.27, находим версию прошивки - FW:9B3B, Engineer Rev.:01-102... куча всяких надписей, страна происхождения - Китай...

Среди всех надписей находим такой код E306430, он интересен тем, что принадлежит PHILIPS & LITE-ON DIGITAL SOLUTIONS CORP...

Прежде чем приступить к разборке озвучим некоторые характеристики этого ДВД-эрвэшника:

Тип привода - DVD RW DL, для ПК, внутренний

Интерфейс подключения - IDE

Цвета передней панели - белый, черный

Объем буфера данных 2 Мб

Поддержка DVD-RAM, DVD DL, DVD+R, DVD RW, CD-R, CD-RW

Максимальные скорости записи:

CD-R 48x

CD-RW 32x

DVD-R 20x

DVD-R DL 8x

DVD-RW 6x

DVD+R 20x

DVD+R DL 8x

DVD+RW 8x

DVD-RAM 12x

Максимальная скорость чтения:

CD 48x

DVD 16x

Время доступа в режиме чтения CD - 160 мс

Время доступа в режиме чтения DVD - 160 мс

Среднее время наработки на отказ (MTBF) - 70000 ч

Размеры (ШхВхГ) - 146x42x170 мм

Вес - 850 г

(данные по скорости записи, чтению, времени доступа - указаны производителем, в реальности могут существенно отличаться)

+ Щелкните по рисунку, чтобы увеличить!

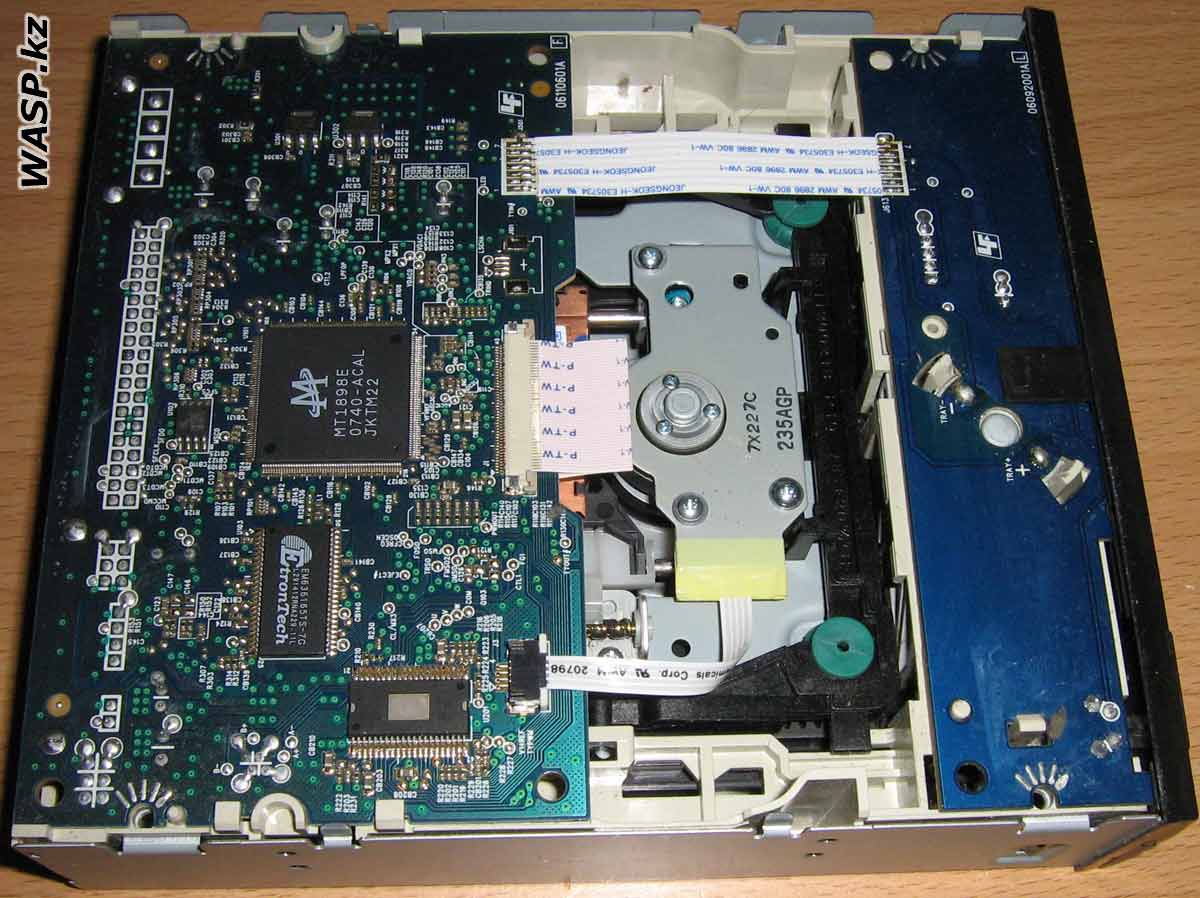

Теперь приступаем к разборке Benq DW2000. Переворачиваем привод нижней частью вверх и выкручиваем четыре винта, снимаем нижнюю стальную часть корпуса. С этой стороны сразу же видим две платы электроники, под ними часть механизма лазерной головки...

Через отверстие принудительного открытия лотка, открываем его, нажимая на защелки по бокам освобождаем всю переднюю пластмассовую панель. Теперь можно снять и остальную часть корпуса.

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

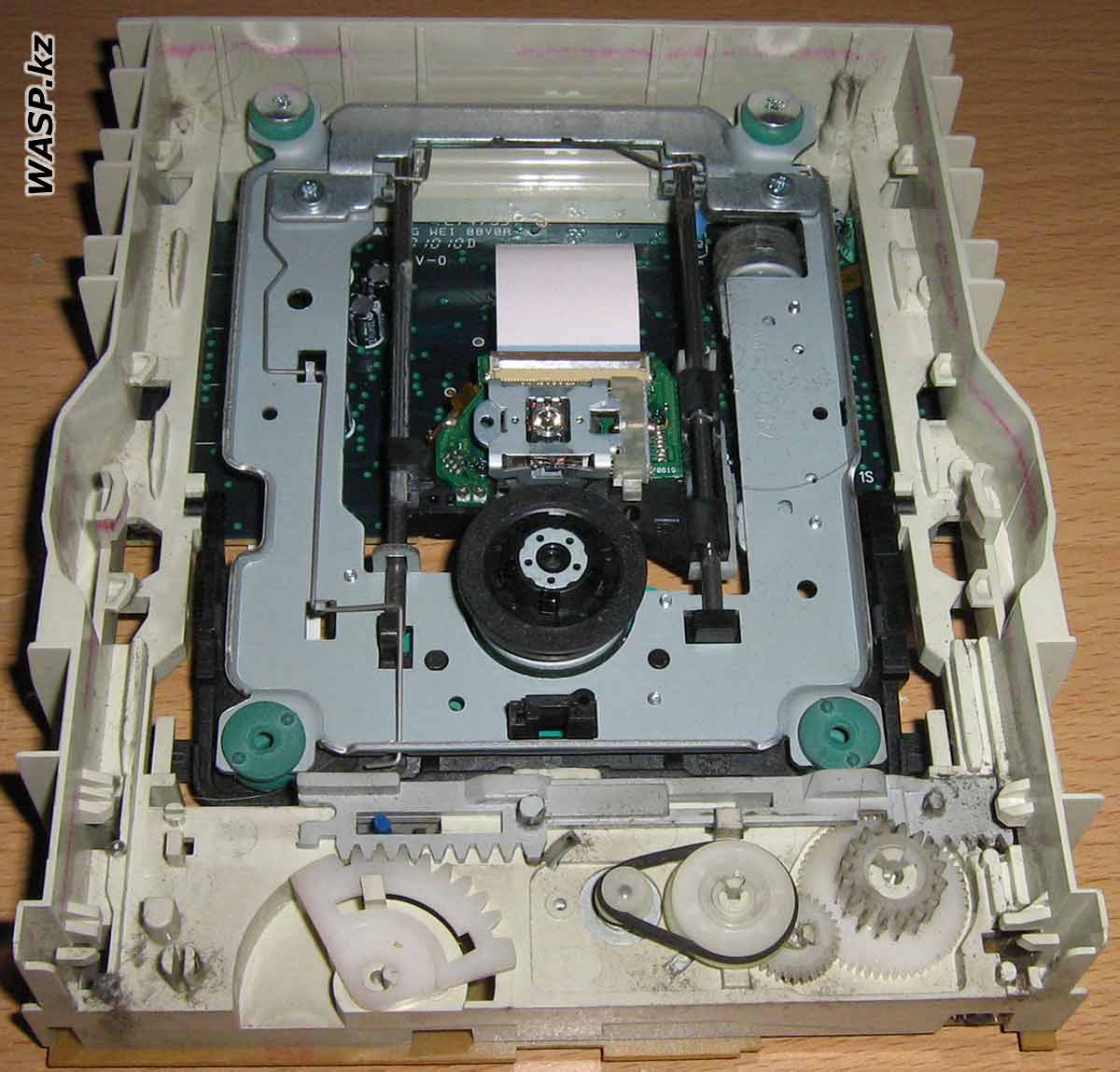

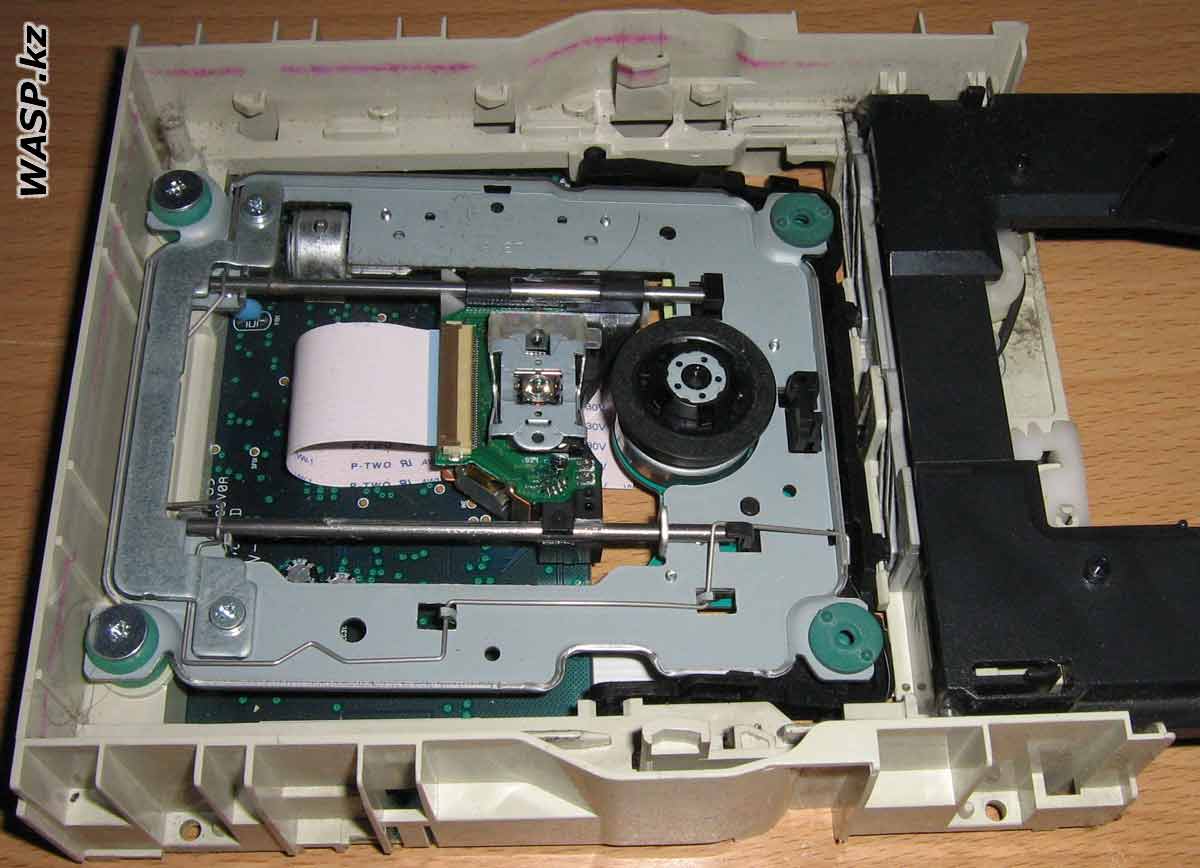

Здесь, сдвинув лоток, видим блок лазерной головки и шпиндельный двигатель. Сняв лоток, видим шестерни двигающие лоток и механизм экстренного его открытия... Все это смонтировано в пластмассовом корпусе.

+ Щелкните по рисунку, чтобы увеличить!

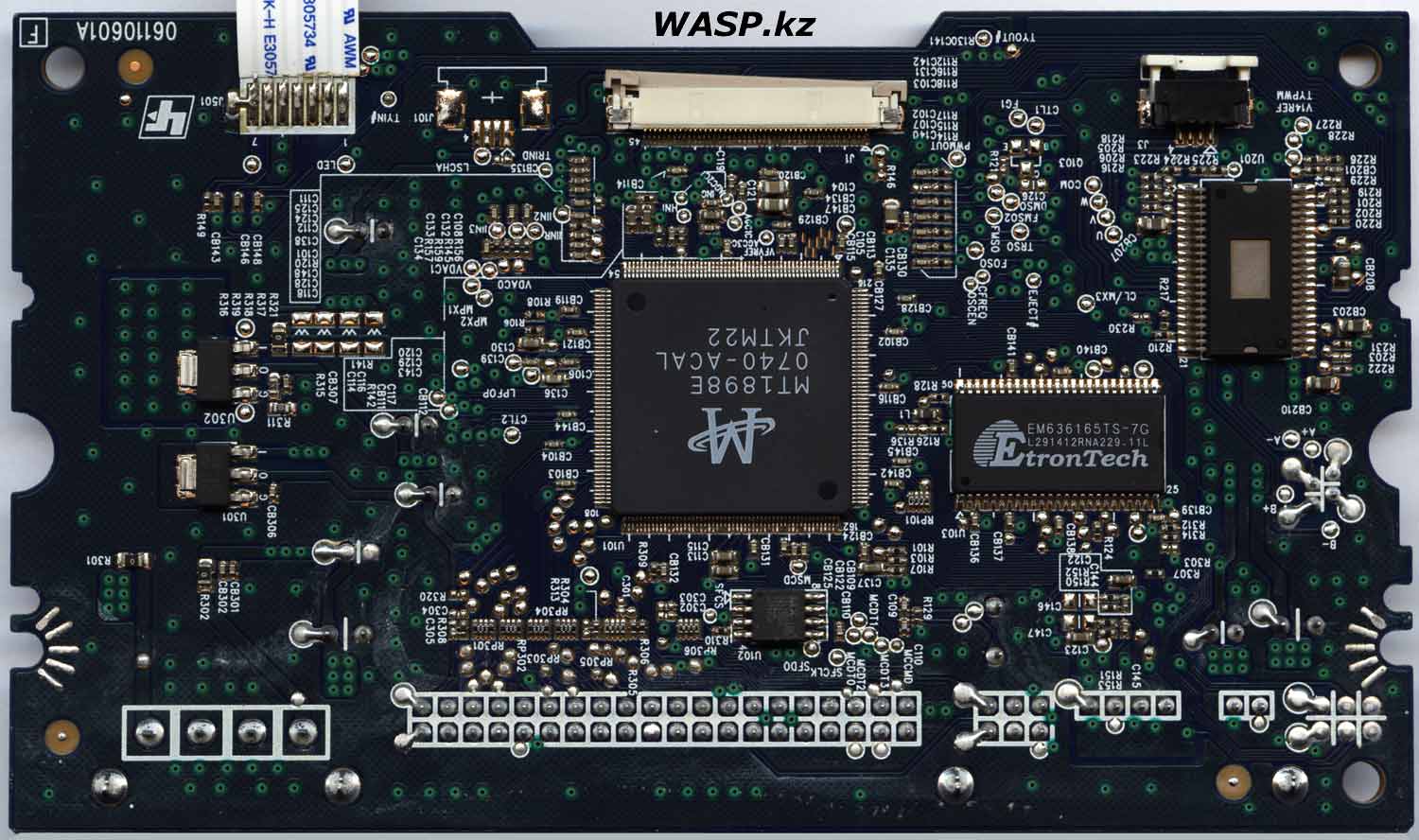

Основная или системная плата, на ней маркировка 06110601A. Процессор оптического привода MT1898E от MediaTek, массовый и дешевый чип, что вовсе не означает, что он плох. Кэш или буфер - это микросхема EM636165TS-7G от Etron Tech, тип памяти SDRAM. Прошивка находится в чипе флэш-памяти MX 25L1605AM2C. Еще одна микросхема, которая пытается охлаждаться за счет контакта через прокладку с внешним стальным корпусом. Маркировка на ней еще та... примерно 73B FU R256 0208 SP... вероятно это драйвер шпиндельного двигателя, так как рядом расположен разъем, шлейф от которого и идет на шпиндельный двигатель. Еще один разъем со шлейфом - идет на блок лазерной головки. А вторая маленькая плата соединяется с системной шлейфом, который просто припаян к обоим платам.

+ Щелкните по рисунку, чтобы увеличить!

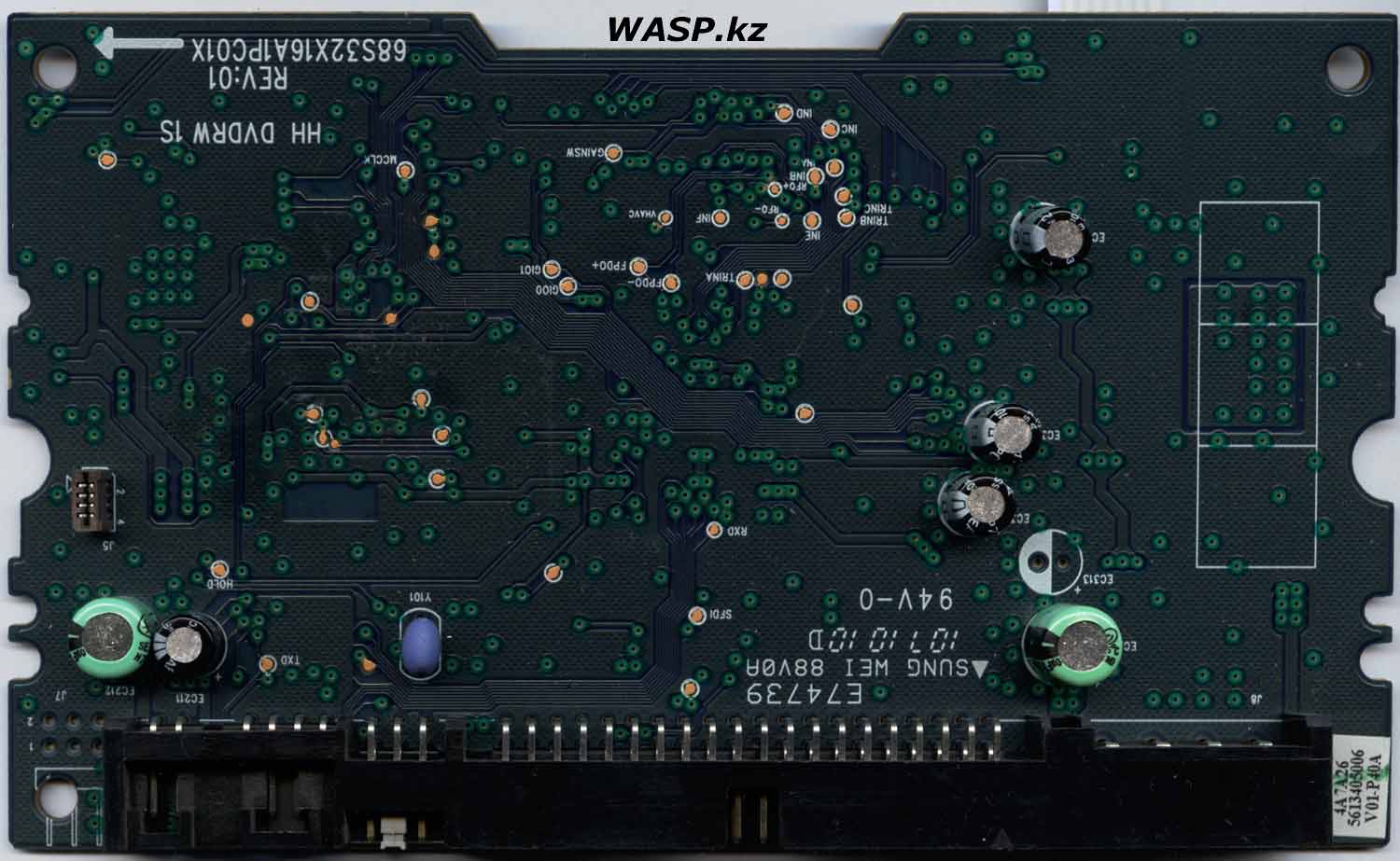

На обратной стороне платы некоторое количество конденсаторов, внешние разъемы, один внутренний служебный разъем (не задействован). А маркировки здесь такие: HH DVDRW 1S 68S32X16A1PC01X, SUNG WEI E74739 - этот код принадлежит изготовителю голых печатных плат SHEN ZHEN SUNG WEI ELECTRONICS CO LTD. В самом углу платы радом с выходными разъемами наклеена бумажка с такими надписями: 4A7A26 5613405006 V01-P40A.

+ Щелкните по рисунку, чтобы увеличить!

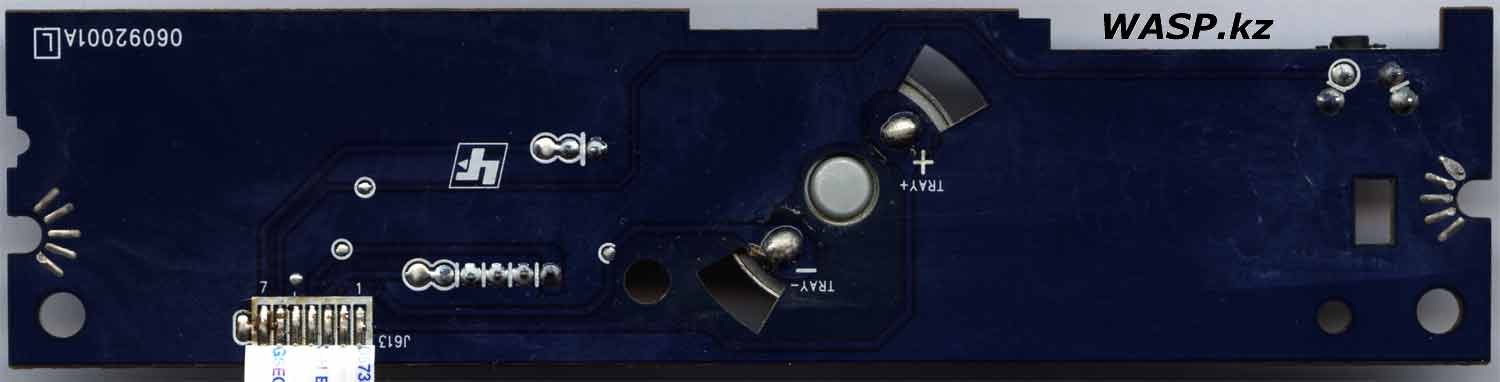

Вторая плата повернута к нам пустой стороной, здесь только одна маркировка 06092001A и неизвестный логотип, который присутствует и на первой плате... стилизованные буквы LF.

+ Щелкните по рисунку, чтобы увеличить!

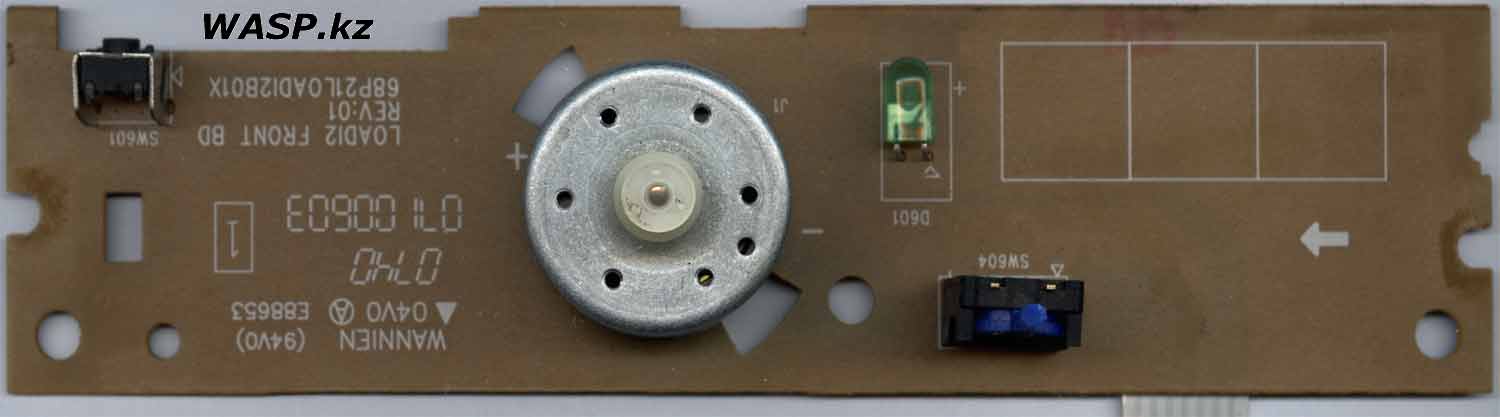

С другой стороны платы маркировка: WANNIEN E88653 - это также производитель только печатной платы, DONGGUAN WANNIENFU ELECTRONIC CO LTD. Еще маркировка: LOADI2 FRONT BD REV:01 68P21LOADI2B01X. Здесь мы видим кнопку передней панели, светодиод индикатора работы, концевой выключатель и электродвигатель, который через пассик вращает шестерни двигающие лоток привода. Маркировки на двигателе нет.

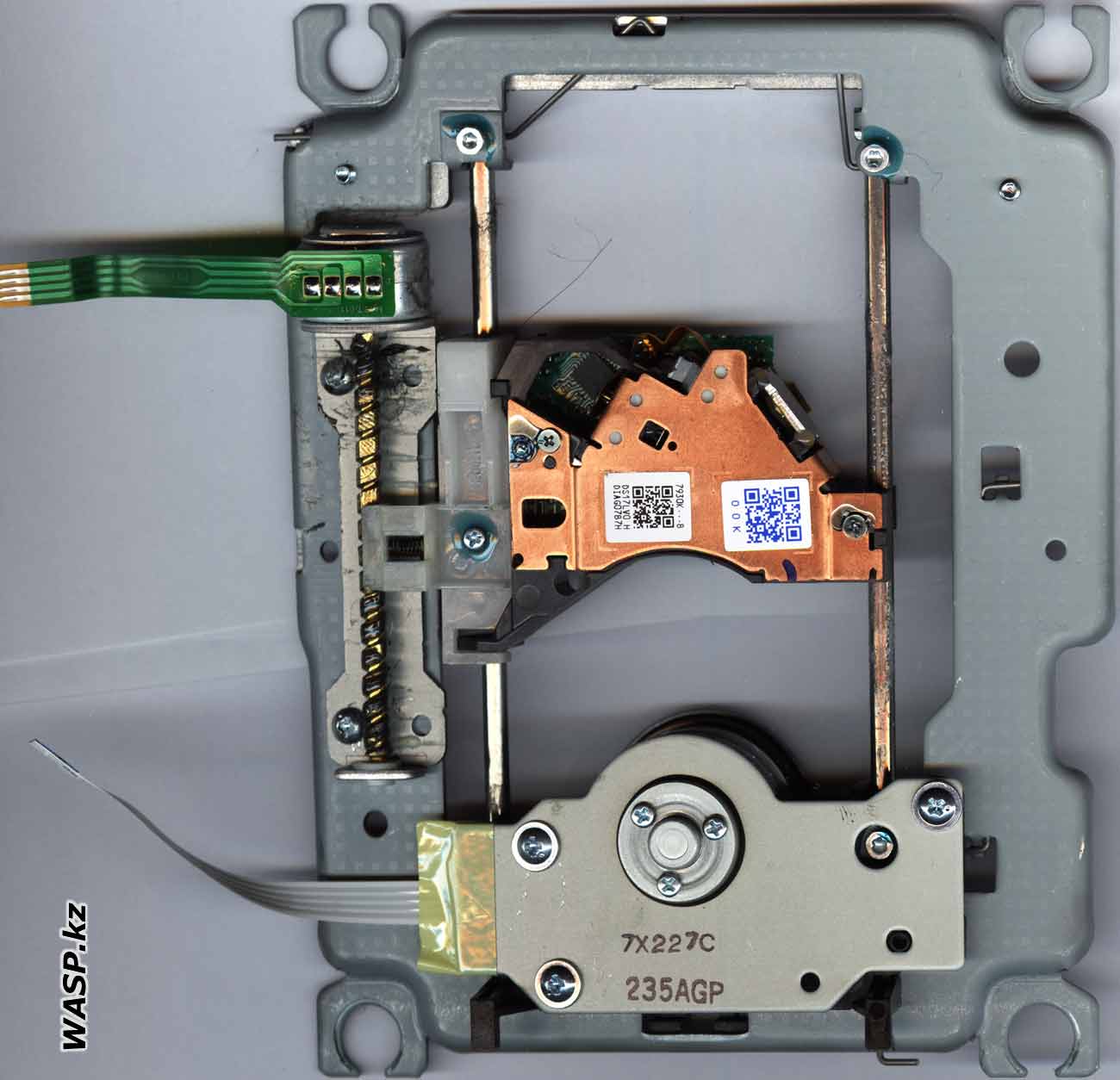

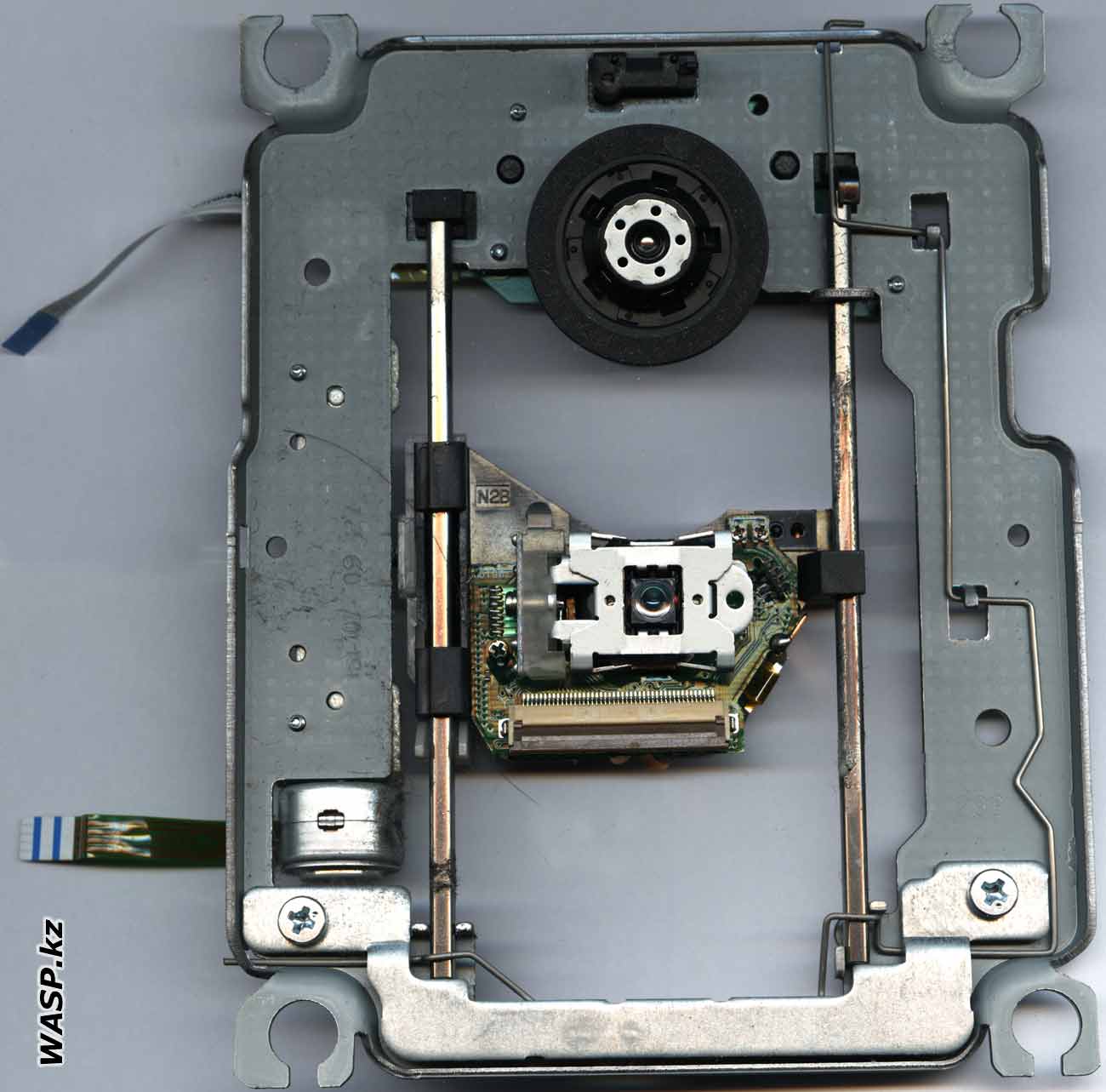

Теперь извлекаем блок лазерной головки и шпиндельного двигателя. Он смонтирован на массивном стальном шасси. Рычаг подъема механизма пластмассовый. Механизм установлен в корпус привода через четыре резиновых амортизатора, что несколько снижает вибрации и стабилизирует работу лазерной головки. На шасси выбит номер 151 07 09 27

+ Щелкните по рисунку, чтобы увеличить!

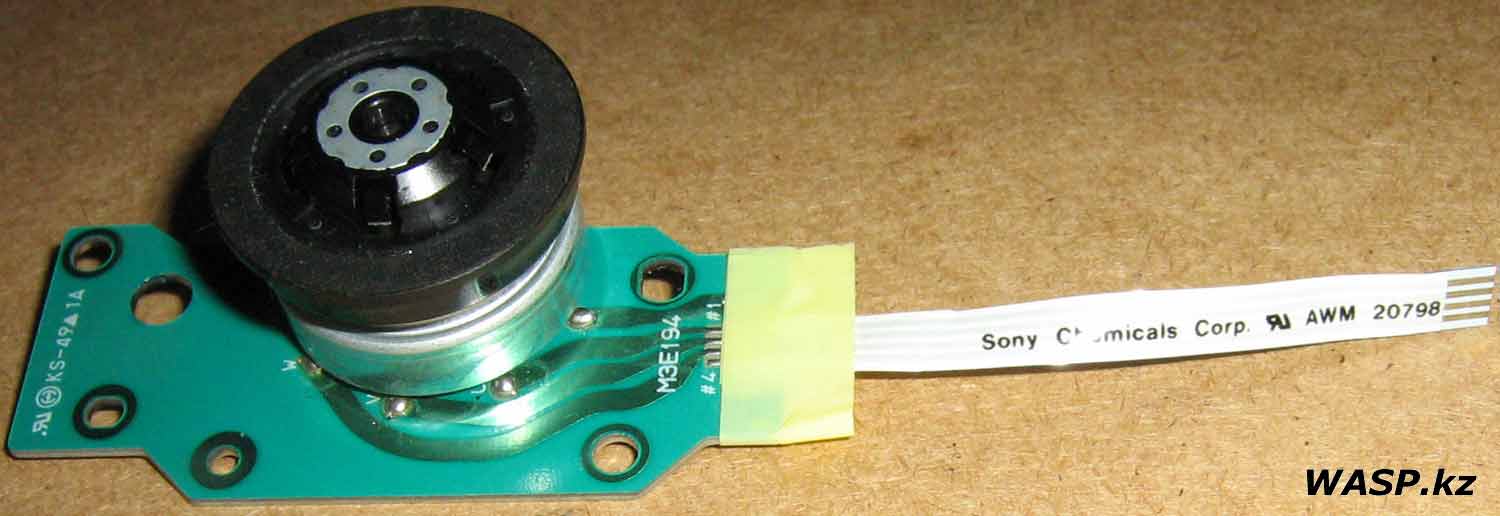

Шпиндельный двигатель расположен на стальной толстой пластине, на которой маркировка гласит: 7X227X 235AGP. На другой стороне такое название M3E194. А на шлейфе читаем - Sony Chimicals Corp. Шпиндельный двигатель имеет стандартный автобаланс - стальные шарики в головке...

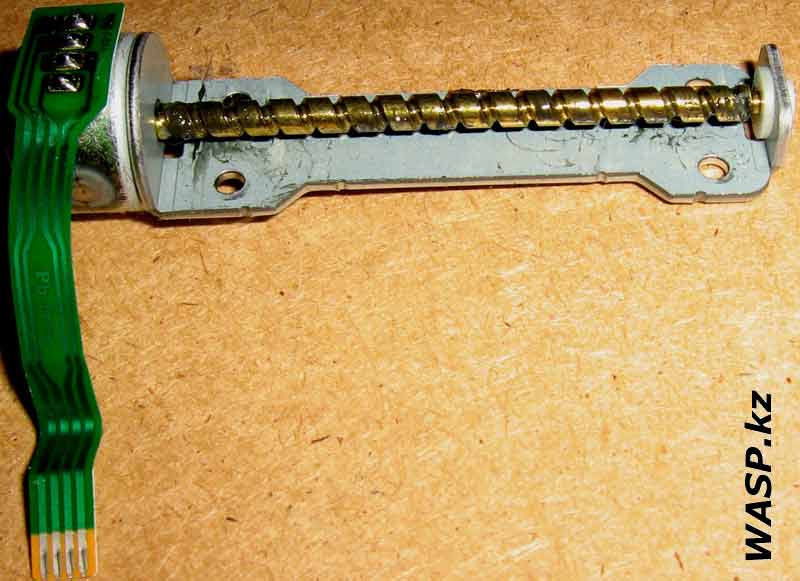

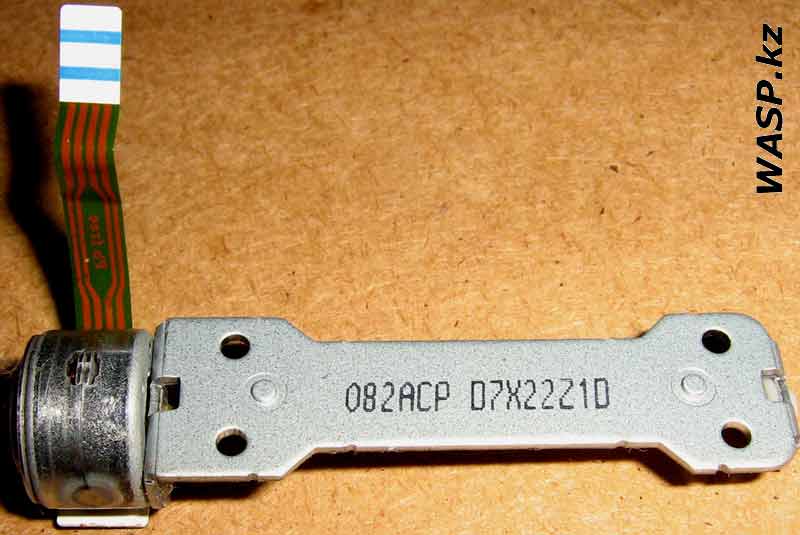

Второй электродвигатель - шаговый, имеет латунную ось в виде червячной шестерни - он двигает головку лазера по двум стальным направляющим. На основании двигателя указан его код - 082ACP D7X22Z1D.

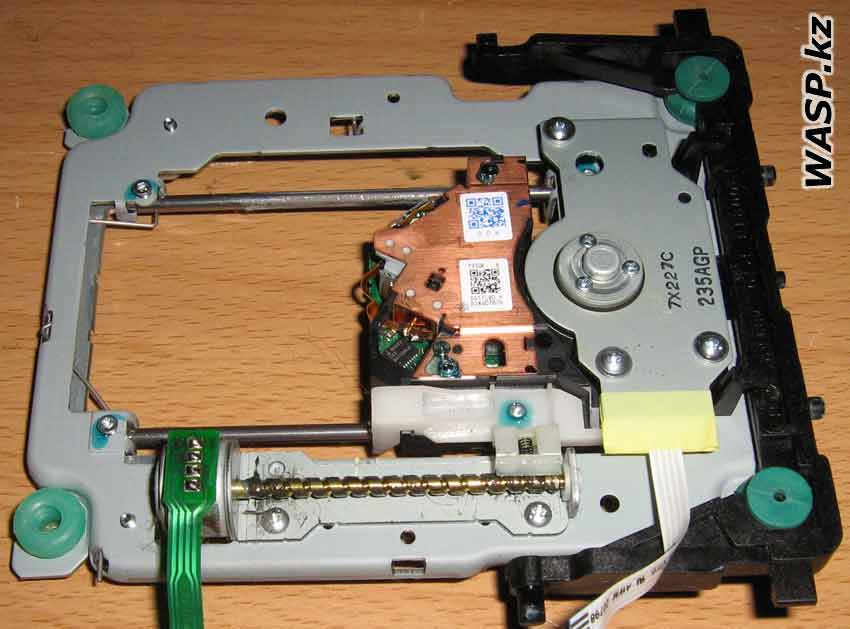

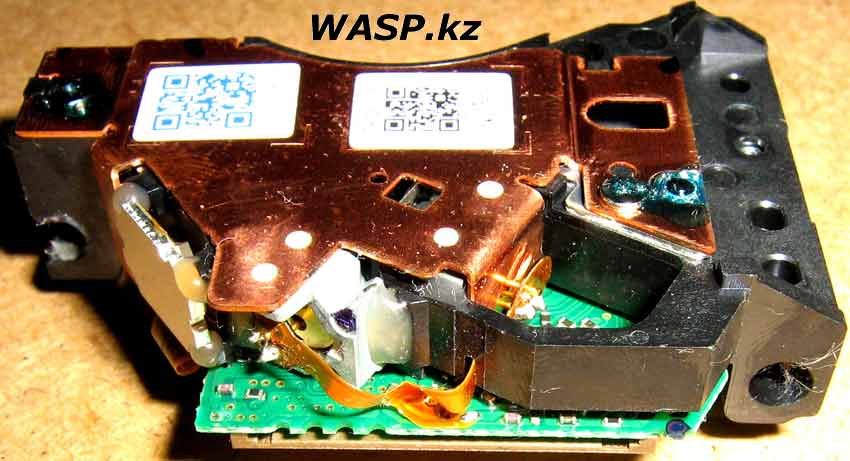

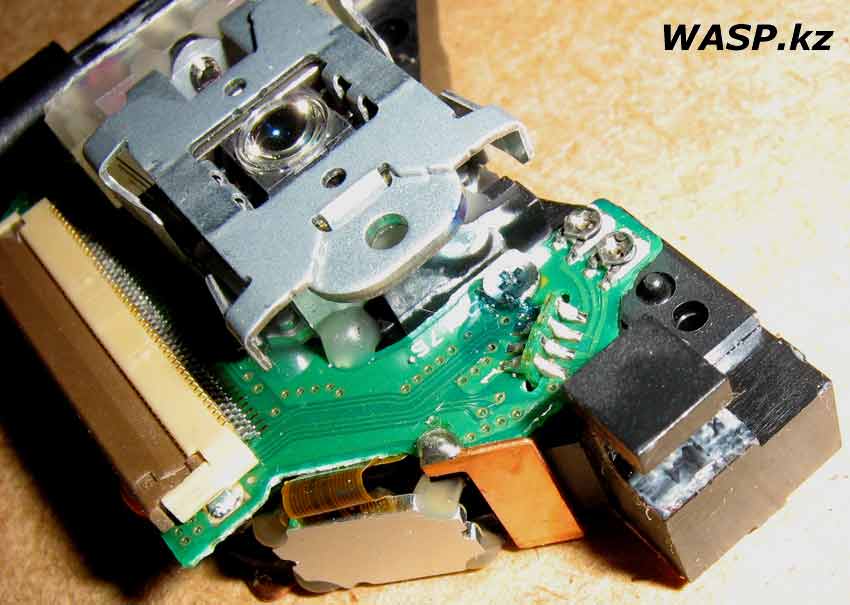

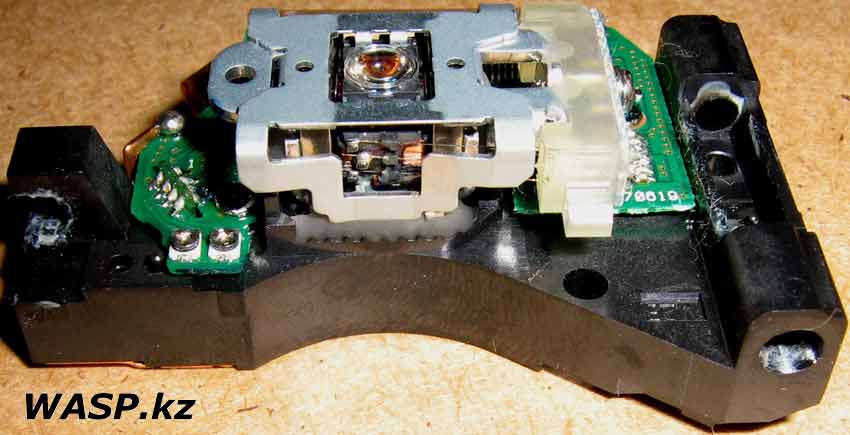

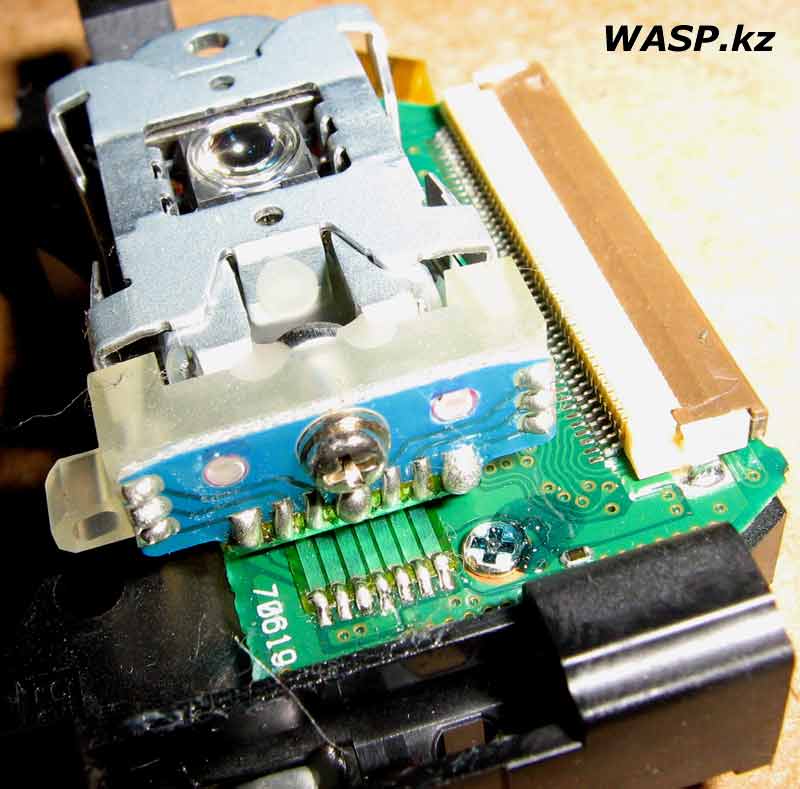

Головка лазера, на ней я не нашел маркировки, указывающей бы на производителя или на название модели... две наклейки с бар-кодами, одна выдает такие данные: 00KHAI/- 0.7/- 1.9/-0.02/-0.12. А вторая такие: DS17LV0 HDIAG07B7H7930K---B. Лазерная головка, в отличии от многих своих собратьев, сделана весьма достойно и внушительно... Если будут по ней дополнительные данные, я эту статью ими обязательно дополню.

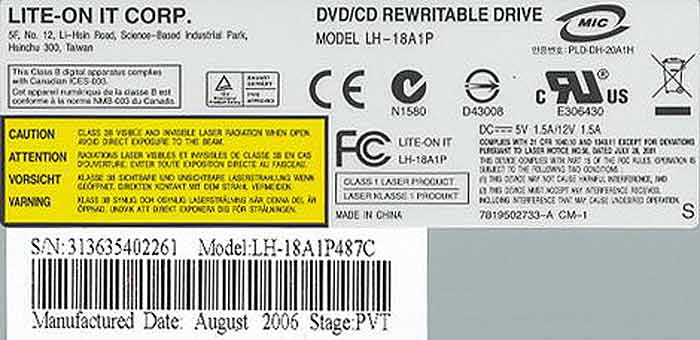

Lite-on LH-18A1P этикетка привода

На этом собственно все... в качестве выводов, думаю, не открою Америку, если сообщу, что сама компания BENQ имеет весьма мало отношения к этому оптическому приводу... Benq DW2000 - это не что иное, как ОЕМ Lite-on LH-18A1P. Так что, рассматривая этот привод мы, по сути, рассматривали Lite-on LH-18A1P, только передние панели на них разные... Ранее я уже рассматривал один DVD привод PHILIPS SPD2412BM, который очень близок к этой модели, разве что удешевлен сильно...
