D-Link DSL-200 USB модем, что-то несуразное...

D-Link DSL-200 USB модем, что-то несуразное...





Сегодня я опишу ADSL модем, который его прежний хозяин с громким матом пытался выбросить с окна 9 этажа... Я спас этот девайс, но исключительно, чтобы разобрать до винтика и выложить материал здесь. Дальнейший путь этого модема более спокойный - тихо отправлен в мусорное ведро...

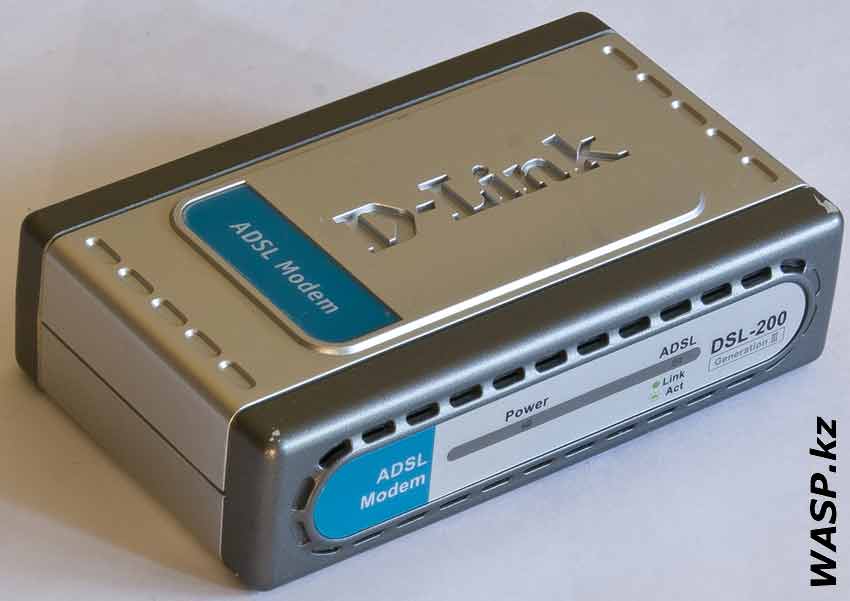

D-Link DSL-200 USB модем, описание

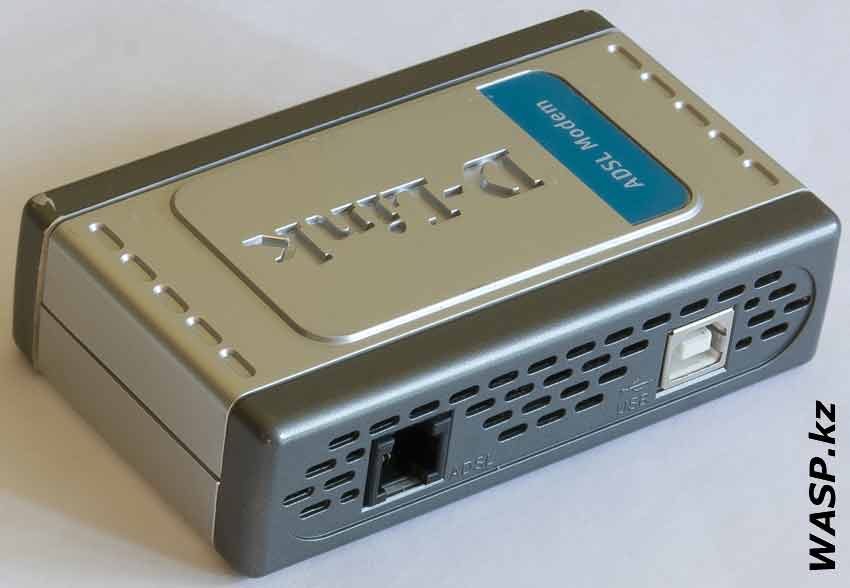

D-Link DSL-200 модем лоя ADSL



Модем D-Link DSL-200 небольшая коробочка в пластмассовом корпусе, размеры 130х63х29 мм. Очень легкий. Мне он достался без коробки и комплекта, потому описываю только его.



На верхней части модема логотип производителя D-Link и название устройства ADSL Modem.

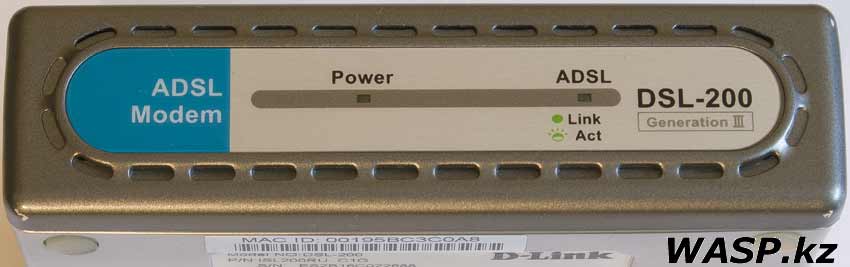

D-Link DSL-200 передняя панель модема



На передней панели Вклеена вставка с закругленными краями, она обрамлена декоративно оформленными вентиляционными отверстиями. На вставке мы видим: надпись ADSL Modem, затем индикатор подписанный Power. Затем индикатор ADSL и ниже указание на свечение индикатора - Link и Act. Затем название модели DSL-200, под ним еще - Generation III.

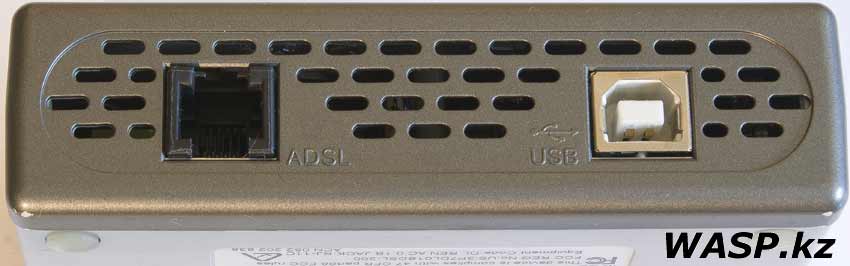

D-Link DSL-200 задняя сторона модема



На задней стороне разъем RJ11 подписанный ADSL - подключение к телефонной линии. Разъем USB - подключение к компьютеру. Модем не имеет отдельного блока питания, питание поступает по USB. Задняя панель также имеет вентиляционные отверстия.

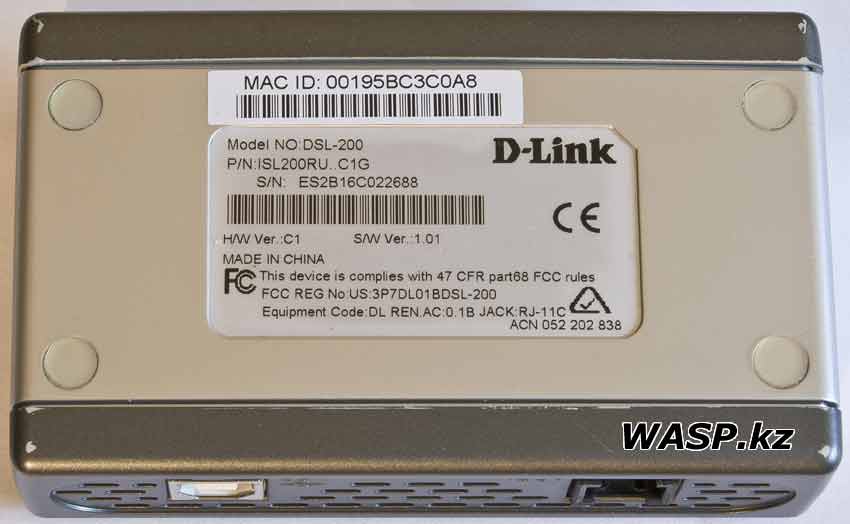

ISL200RU..C1G модем D-Link DSL-200



На нижней стороне модема четыре резиновые ножки по краям. Две наклейки. Одна MAC ID. Вторая - этикетка. На которой снова логотип D-Link, название модели DSL-200, P/N: ISL200RU..C1G. S/N: ES2B16C022688. H/W Ver.:C1 и S/W Ver.:1.01. Сделано в Китае. Далее информация FCC. Код DL REN.AC:0.1B JACK: RJ11C.

Как видим, ни на передней панели, ни где бы там еще нет ни одной кнопки - включения/выключения или перезагрузки...

С внешним видом разобрались, теперь можно приступить к разборке. Винтов нет, все держится на защелках. Корпус из вполне прочной пластмассы, состоит из четырех деталей: передняя и задняя панели, верхняя и нижняя средние части.

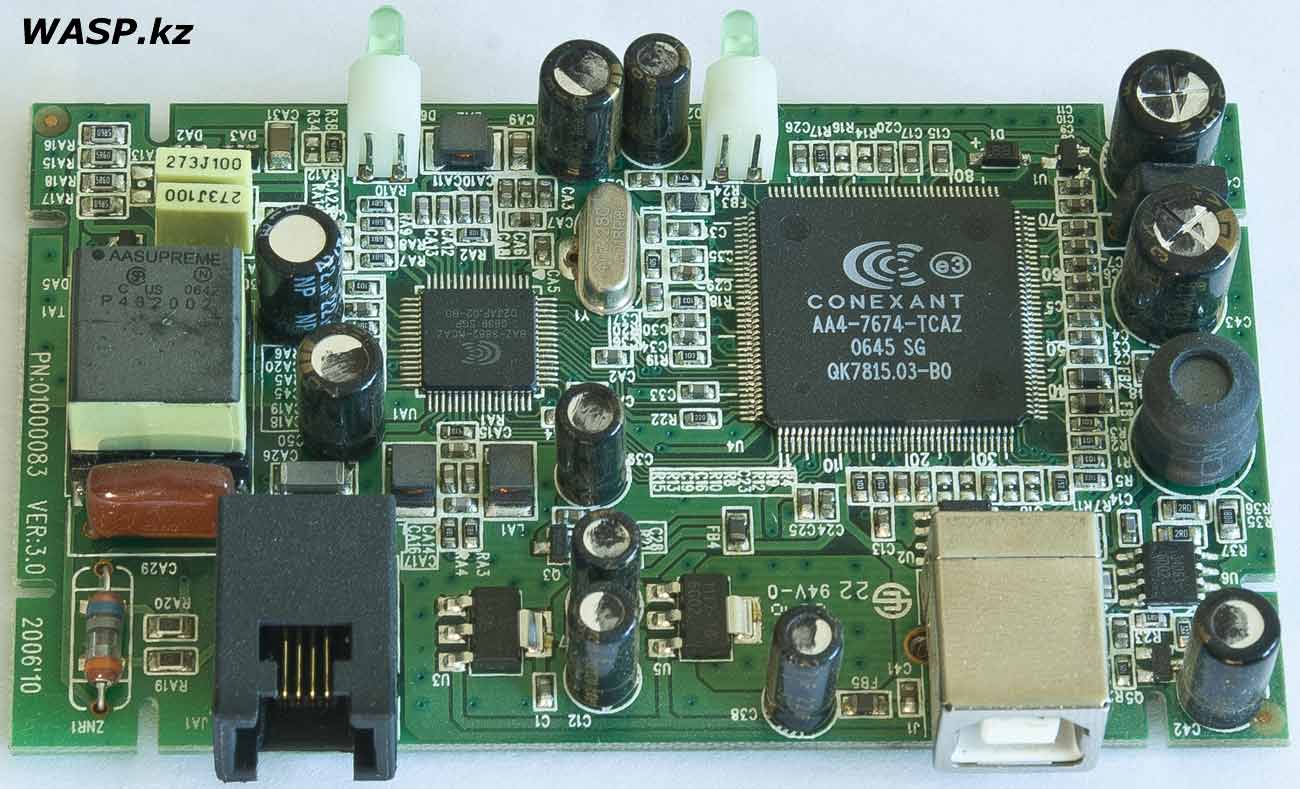

D-Link DSL-200 модем на Conexant AA4-7674-TCAZ

+ Щелкните по рисунку, чтобы увеличить!

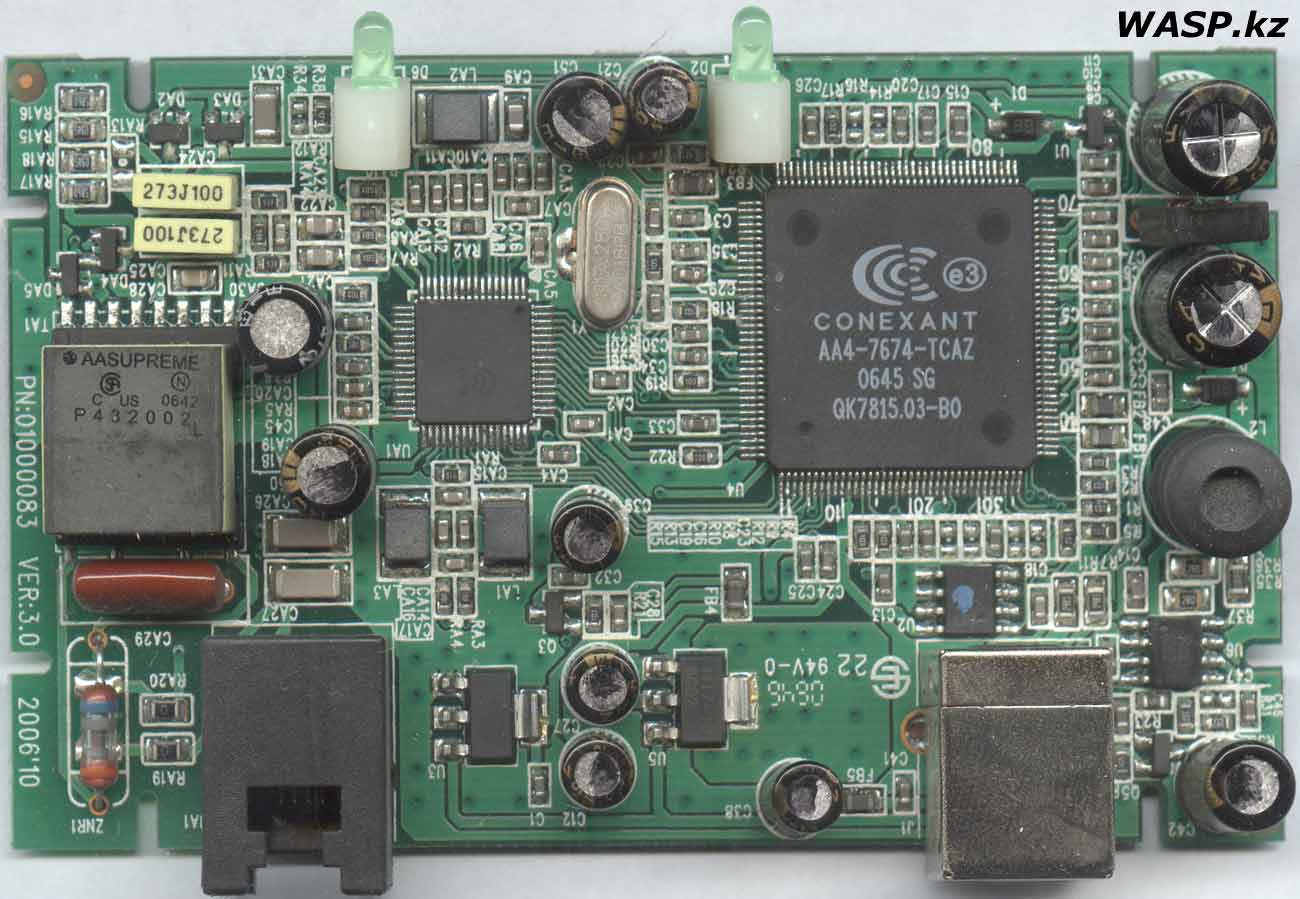

D-Link DSL-200 схема P/N 01000083 Ver:3.0

+ Щелкните по рисунку, чтобы увеличить!

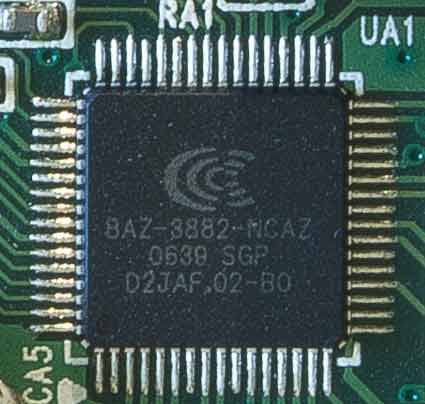

BAZ-3882-NCAZ 0639 микросхема в ADSL модеме



Внутри мы видим одну маленькую плату - двусторонний текстолит покрытый зеленым лаком. На плате маркировка: P/N 01000083 Ver:3.0 2006'10. Плата основана на контроллере Conexant AA4-7674-TCAZ 0645 SG QK7815.03-B0. Еще одна микросхема от этого же производителя BAZ-3882-NCAZ 0639 SGP D2JAF.02-D0. Рядом кварцевый генератор N17.280 AD18PB. Рядом с телефонным разъемом распаян трансформатор AASUPREME P432002L. В цепи питания импульсный DC-DC преобразователь 34063. Прошивка модема находится в микросхеме 93C86V1 - это прошиваемая память Serial EEPROM. Все прочее на плате хорошо видно на фото...

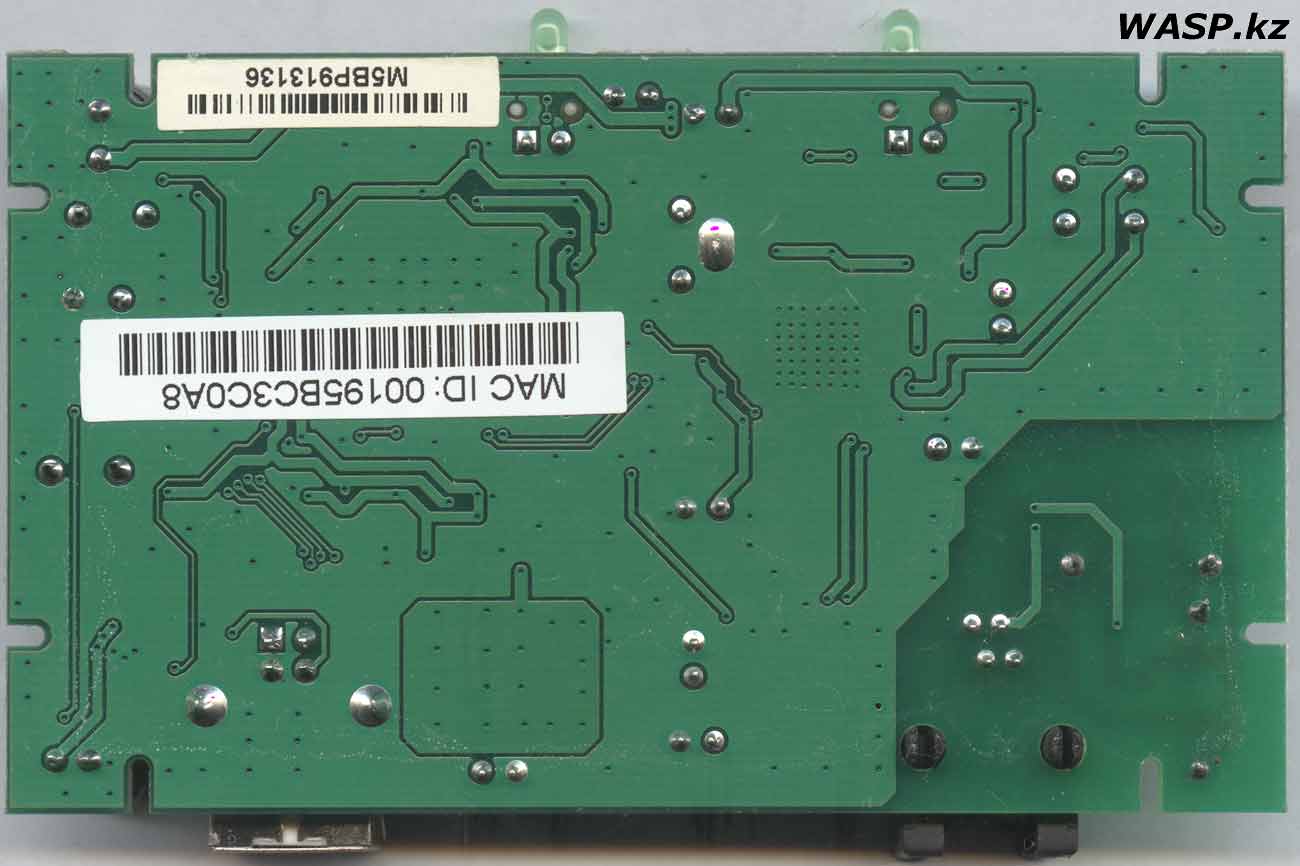

D-Link DSL-200 схема модема M5BP913136

+ Щелкните по рисунку, чтобы увеличить!



На обратной стороне платы элементов нет. Две наклейки: одна с тем же самым MAC ID и еще одна со штрих кодом и M5BP913136. Больше разбирать нечего...

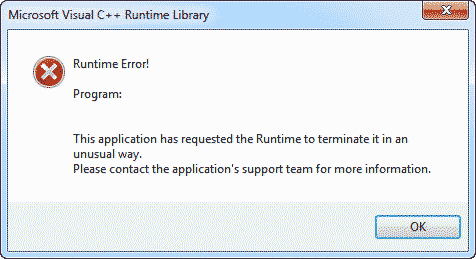

Runtime Error! при установке модема D-Link DSL-200



Приступим к проверке работы и тут... облом. Драйверов и программного обеспечения на сайте D-Link на модем DSL-200 нет... Все же находим, причем которые подходят и на ХР и на 7 в т.ч. и на 64-битную... Но снова облом. При попытке запустить установочный файл вылетает ошибка Runtime Error!

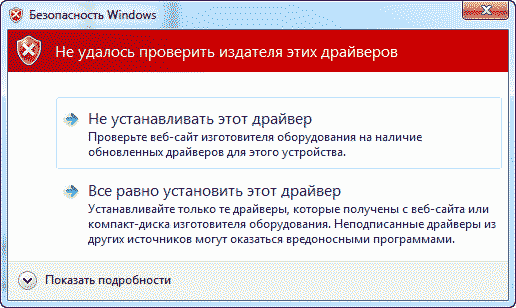

D-Link DSL-200 установка драйверов на модем



Ладно, подключаем D-Link DSL-200 к USB (система Win7 64-bit), операционная система определяет, что это DSL Modem, но драйверов у себя не находит... Указываем вручную место расположения драйверов. Выходит сообщение, что не удалось проверить издателя этих драйверов. Щелкаем - все равно установить этот драйвер. Вроде процесс пошел...

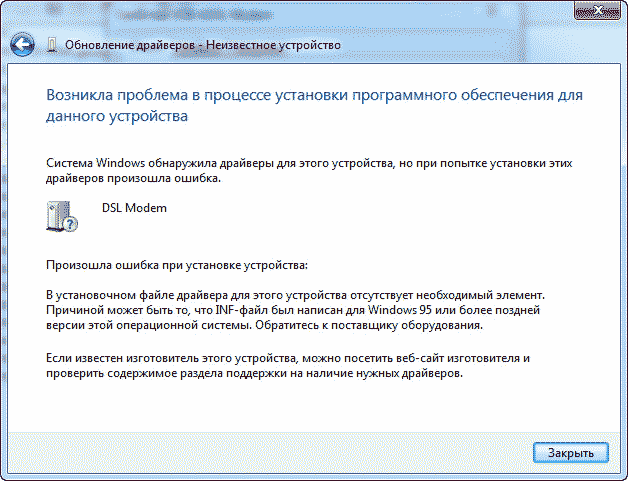

D-Link DSL-200 ошибка при установке модема



Но бац, очередная ошибка, а именно INF-файл написан для Windows98, естественно Семерка с таким древними драйверами не дружит... В общем-то, можно было еще "потанцевать с бубном", но лень. А ведь он работал, работал с Мегалайном, его устанавливали прежнему владельцу специалисты Казахтелекома... Ну и ладно.

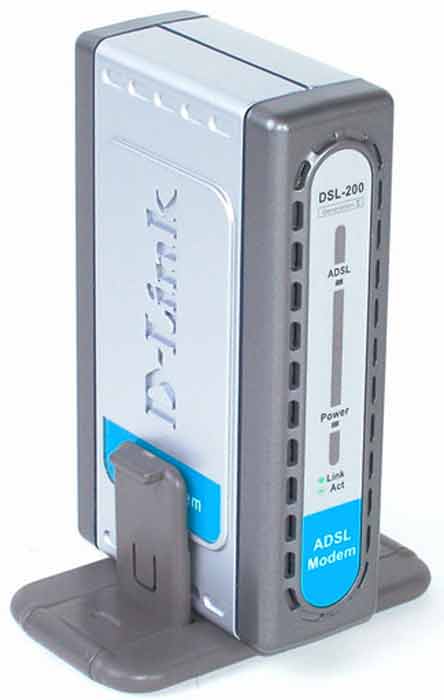

один из вариантов модема D-Link DSL-200

Вариант модема с подставкой (фото с сайта изготовителя)



На этом заканчиваю описание модема D-Link DSL-200, его технические характеристики указаны на сайте производителя, потому повторяться не буду.





Михаил Дмитриенко, Алма-Ата, 2015 г.
