RTL8139C сетевая карта, PCI, обзор

RTL8139C сетевая карта, PCI, обзор





Сегодня я рассмотрю сетевую карту на чипе Realtek RTL8139C со скоростью 10-100 Мбит/с, с интерфейсом подключения PCI 3.3. Чипы этого семейства очень широко распространены и используются не только в сетевых картах, подобной этой, но и в качестве интегрированного сетевого контроллера в материнские платы, в т.ч. и в ноутбуках. Я уже описывал одну похожую сетевую карту - Acorp L8139PC, правда, она основана на чипе RTL8139D.

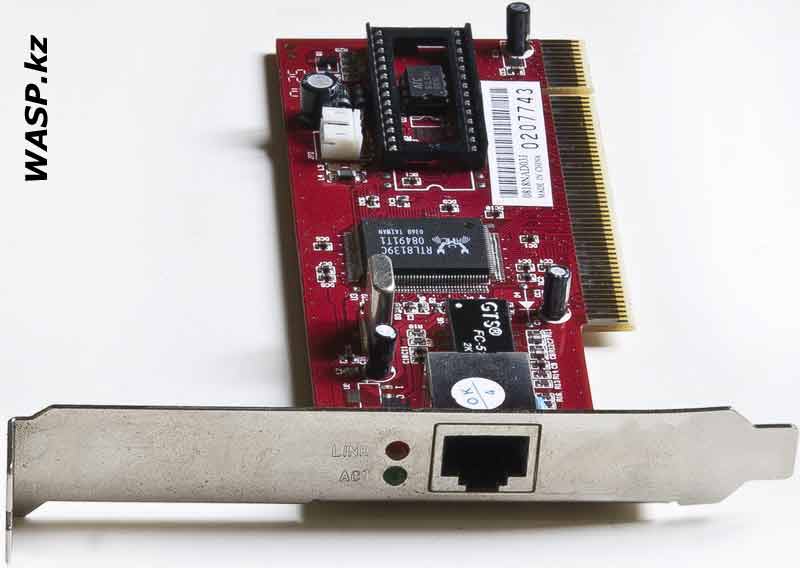

RTL8139C сетевая PCI карта, обзор



Мне эта сетевая карта досталась без ничего - без упаковки, без установочного диска. Поэтому я ее буду описывать как есть. Итак, это стандартных размеров карточка с интерфейсом PCI. Текстолит платы покрыт красным лаком. Маркировок на плате, по которым можно было бы определить производителя этой карты нет. Но есть одна наклейка со штрих кодом, с указанием: 0818NAD03J, Made in China, 0207743.

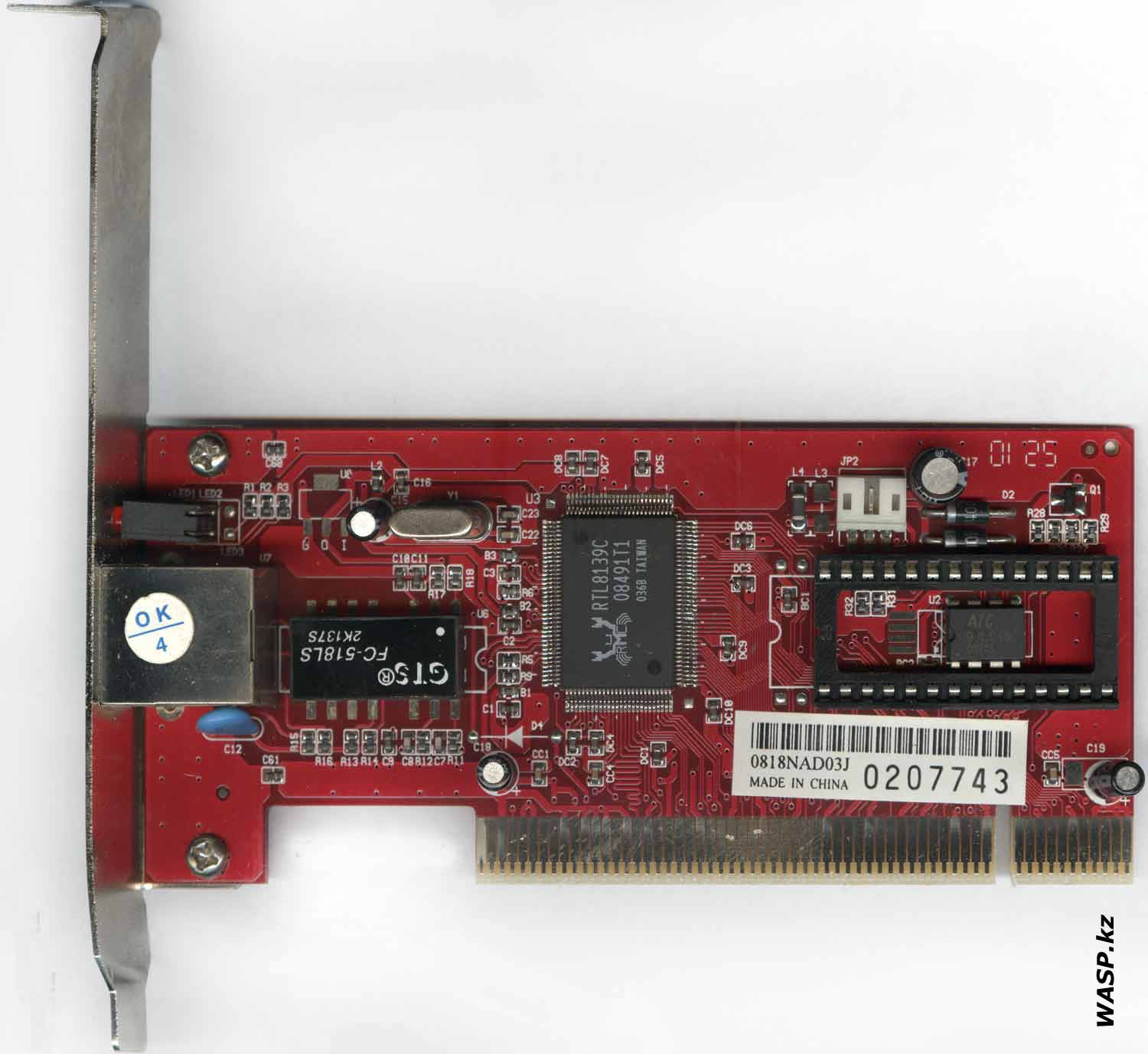

RTL8139C карта LAN, FC-518LS, 93LC46 сеть

+ Щелкните по рисунку, чтобы увеличить!



По центру платы расположена сама микросхема RTL8139C, рядом ближе к разъему RJ45 расположена трансформаторная сборка FC-518LS. Тут же кварцевый генератор HJB 25.000 MHz. Вправо от контроллера RTL8139C распаяна "кроватка" под микросхему памяти - внешнее ППЗУ. Место пустует, вместо нее впаяна другая микросхема памяти ATC 93LC46 - Serial EEPROM. Выше "кроватки" белый трехконтактный разъем - он служит для соединения этой сетевой карты с соответствующим разъемом на материнской плате, обычно именуемый WOL, необходим только если используется функция Wake On LAN (для этого используется специальный кабель). На плате достаточно разведенных и не распаянных мест.

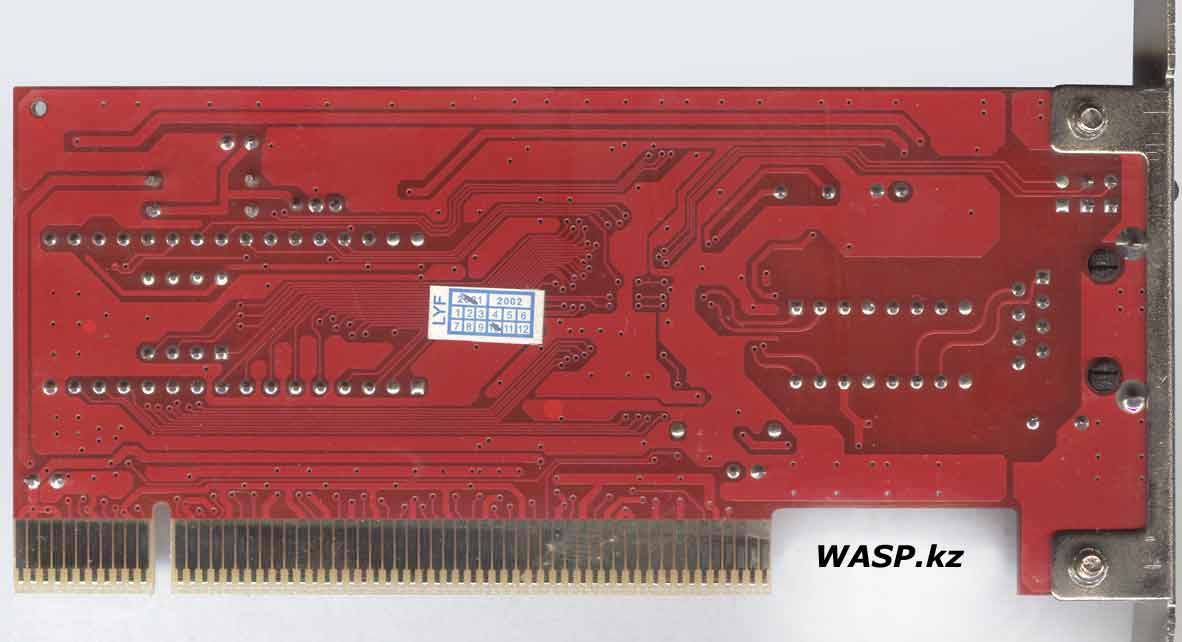

RTL8139C как подключить и настроить сетевую карту

+ Щелкните по рисунку, чтобы увеличить!



На обратной стороне платы элементов нет, маркировок нет. Но есть гарантийный стикер, по которому можно узнать год изготовление этой сетевой карты - это 2001 год.



На внешней планке один разъем RJ45 и два обычных светодиода LINK и ACT.

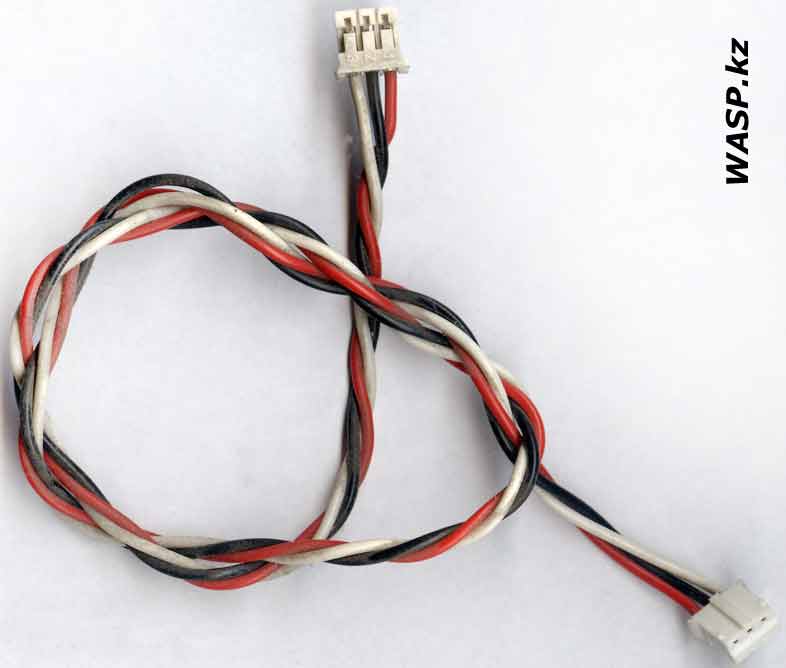

RTL8139C кабель для включения Wake On LAN

Кабель для соединения материнской платы и сетевой карты, функция Wake On LAN



В общем, описывать более нечего. Все характеристики карты соответствуют всем возможностям этого чипа. Чип RTL8139 имеет разные буквенные дополнения, данный чип имеет букву C и аналогичен с буквой L, он несколько обновлен, добавлена поддержка PCI версии 3.3 и другого по мелочи...

Карты на чипсете RTL8139C вполне могут работать и сейчас, в каких-нибудь офисных ПК, но, в общем и целом - они устаревший продукт.



* Здесь вы можете скачать драйвер Realtek RTL8139/810x V4.00.505, впрочем, в большинстве случаев ОС Windows сама определяет эту карту и ставит свои драйвера...





Михаил Дмитриенко, Алма-Ата, 2015 г.
