Статьи » Принтеры, МФУ, сканеры, копиры » HP Scanjet 2400 планшетный CCD сканер
HP Scanjet 2400 планшетный CCD сканер

HP Scanjet 2400 планшетный CCD сканер



Этой модели сканера HP Scanjet 2400 на момент написания статьи (2015 год), уже больше десяти лет... его уже не выпускают, вместо него сейчас в продаже HP ScanJet G2410, который является практически его полной копией... Сканер HP Scanjet 2400 зарекомендовал себя, в общем и целом очень неплохо, у одного моего знакомого на работе стоит такой и работает со средней ежемесячной нагрузкой уже седьмой год...



Рассмотрим мой экземпляр, который изготовлен в феврале 2009 года. Внешне - это самый обычный планшетный сканер, размерами 275x62x458 мм. Вес 2,2 килограмма. Почти белого цвета, на верхней крышке логотип НР и название модели Scanjet 2400.

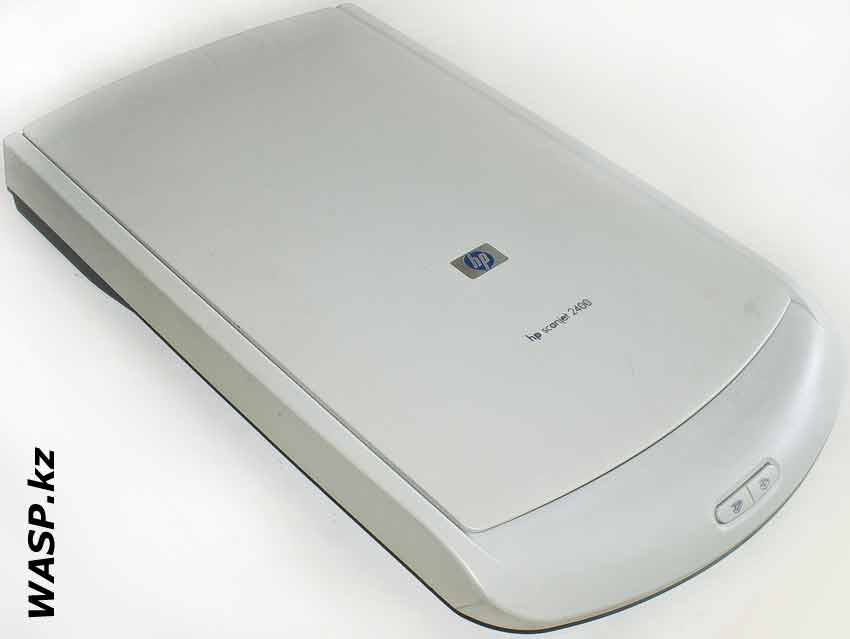

HP Scanjet 2400 планшетный сканер

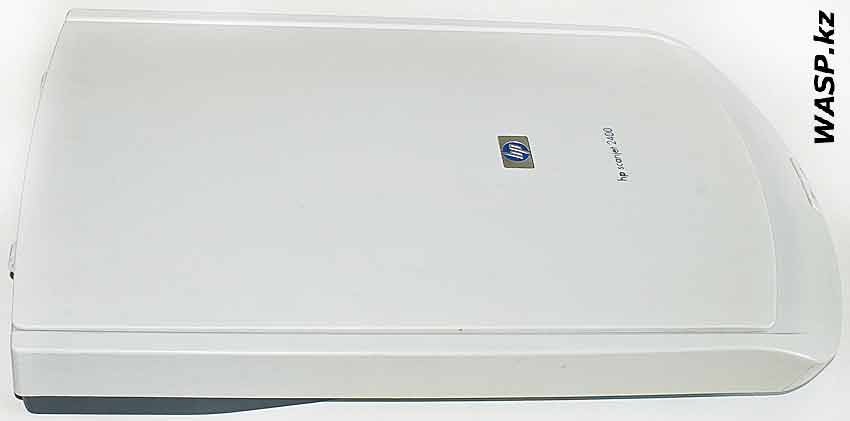

HP Scanjet 2400 сканер CCD

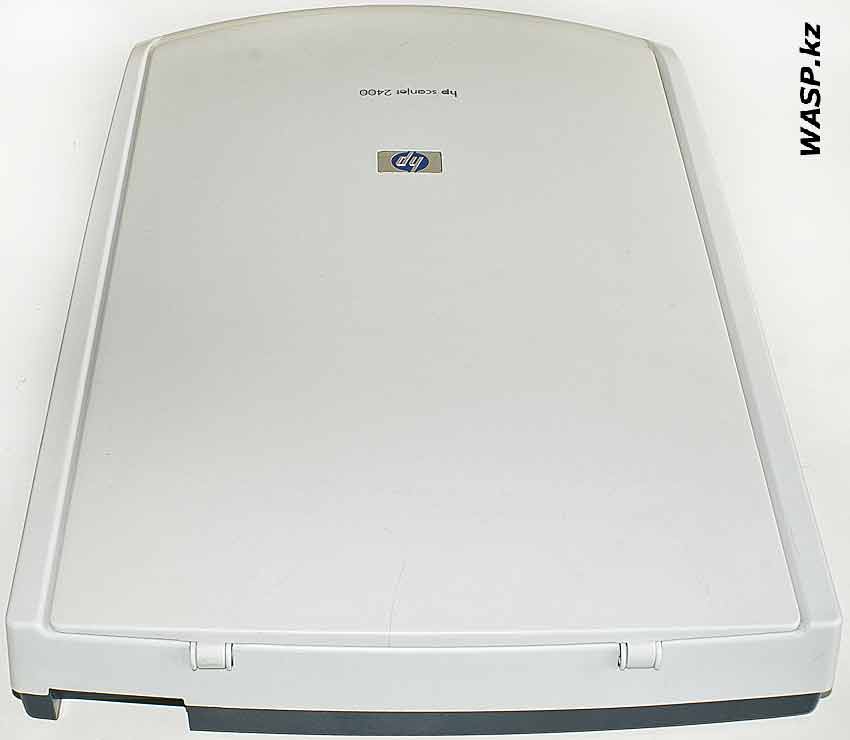

HP Scanjet 2400 современный сканер, обзор

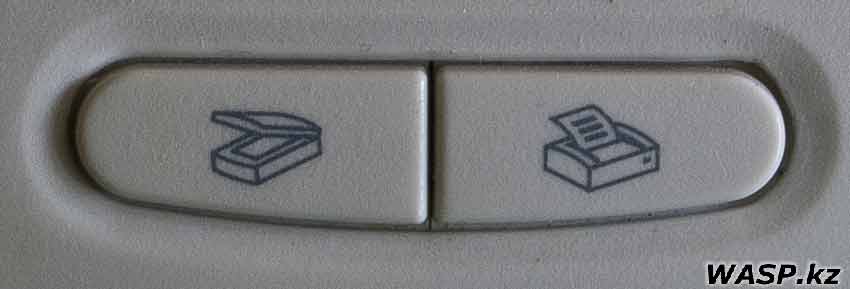

HP Scanjet 2400 кнопки управления сканером



На передней части две кнопки: сканирование в файл или для передачи в какую-либо программу обработки изображения, вторая кнопка сканирование с последующей автоматической печатью на принтере по-умолчанию.

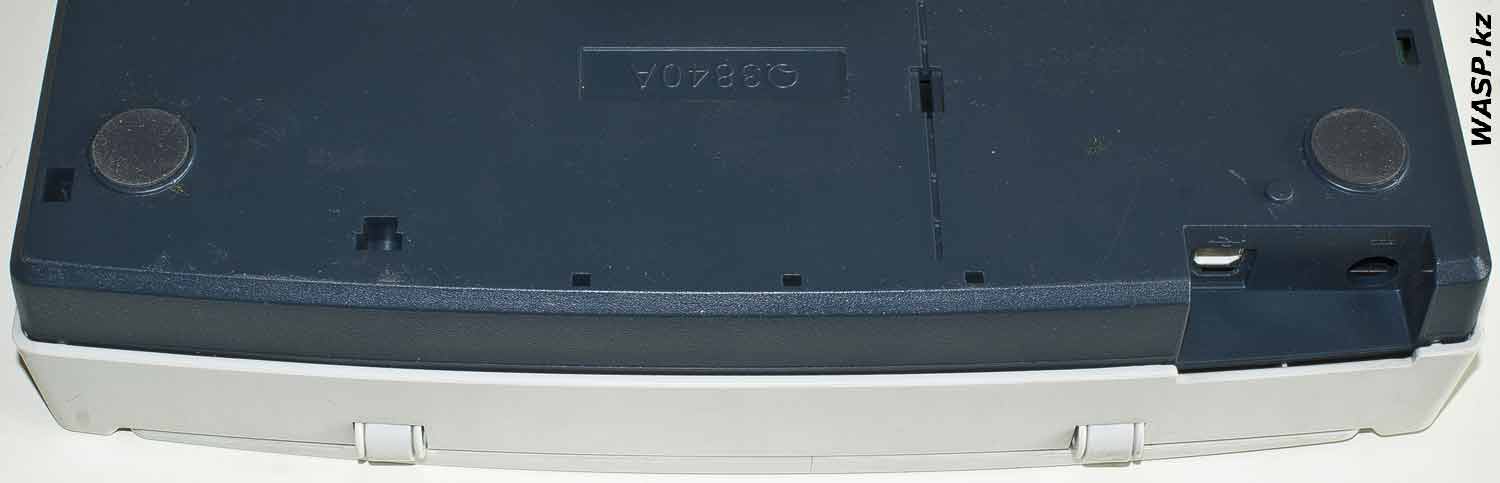

HP Scanjet 2400 разъемы сзади

+ Щелкните по рисунку, чтобы увеличить!



На задней стороне два разъема - питания и USB2,0

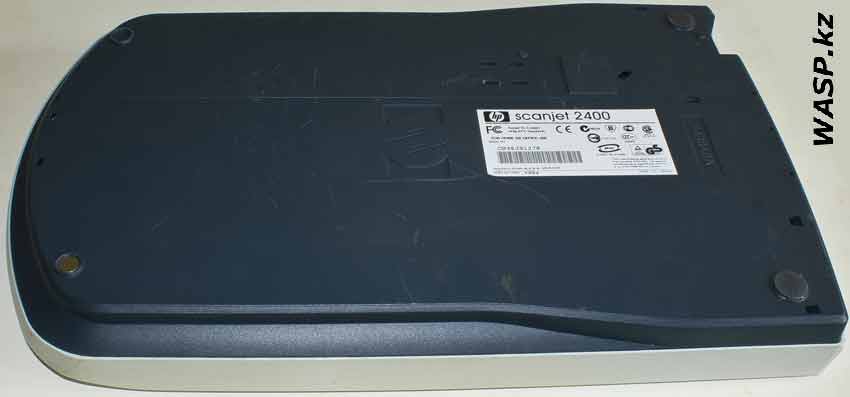

HP Scanjet 2400 нижняя сторона сканера



На днище видим четыре резиновые ножки, вклеенные в специальные места. Под одной ножкой расположена ось шкива перемещения каретка - это видно на фото. Нижняя часть корпуса из темной, почти черной пластмассы.

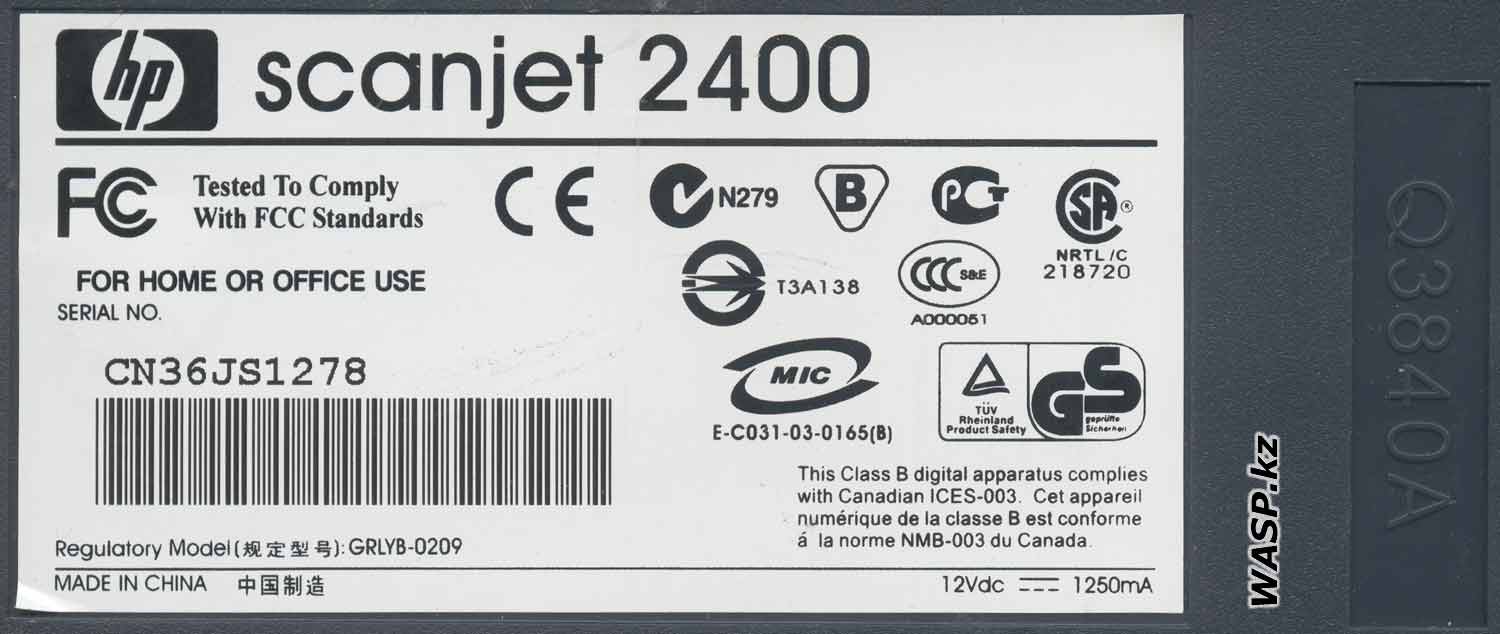

HP Scanjet 2400 этикетка сканера

+ Щелкните по рисунку, чтобы увеличить!



Беля этикетка - шильдик изделия, на ней видим следующее: логотип HP, название сканера Scanjet 2400. Значки сертификаций и стандартизаций. Указание - для дома или офиса. Серийный номер изделия и штрих код. Regulatory Model GRLYB-0209. Сделано в Китае. Указание по блоку питания: постоянный ток 12V 1250mA. Рядом с этикеткой на пластмассе нижней стороны указано следующее: Q3840A - это внутренний код этой модели у производителя.

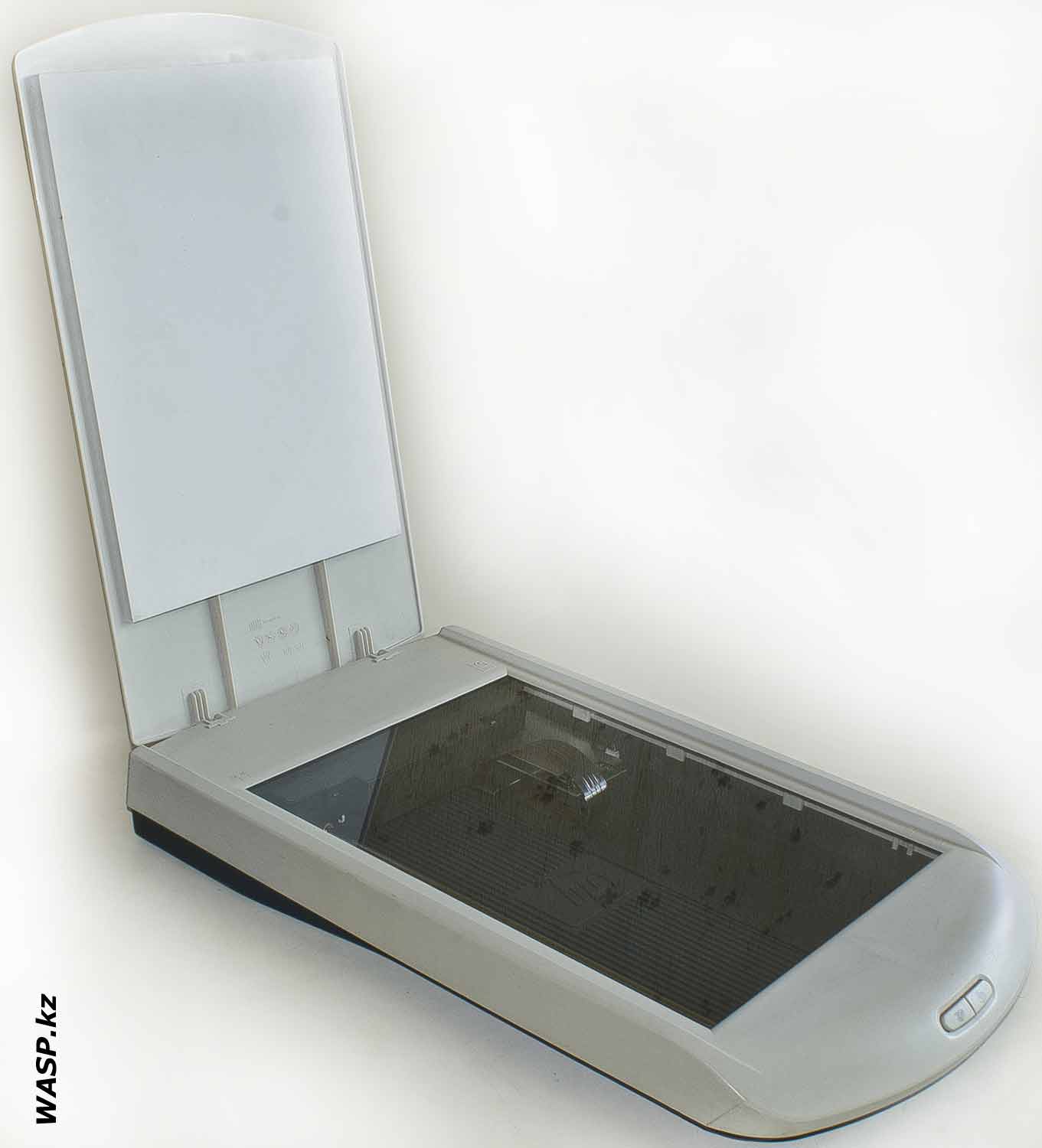

HP Scanjet 2400 полный обзор и тест сканера

+ Щелкните по рисунку, чтобы увеличить!



Теперь открываем крышку сканера. Здесь вроде бы все обычно... Каретка или подвижная часть сканера паркуется в противоположной стороне, в задней части. Стол стеклянный, стандартный, размерами 297 на 219 мм. По краям на пластмассе имеется простенькая разметка, пользы от которой ноль.

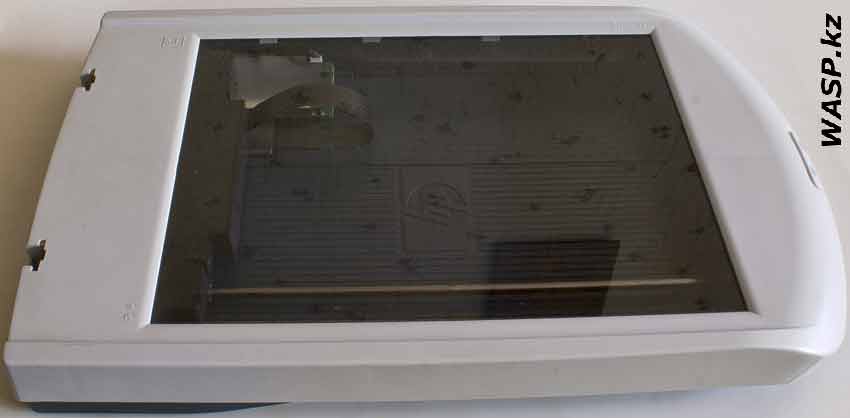

Q3840A сканер HP Scanjet 2400

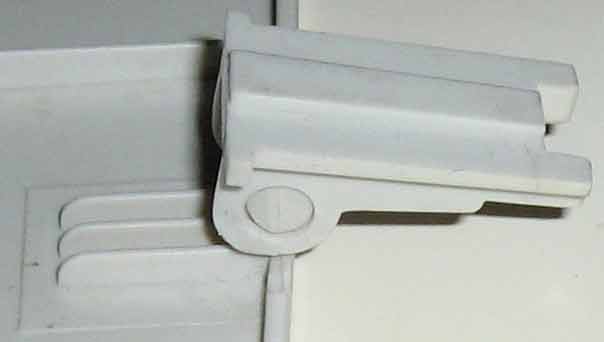

HP Scanjet 2400 петля на крышке



Верхняя крышка вставляется петлями в специальные пазы. Петли пластмассовые и как обычно не очень надежные... При сканировании объемных объектов крышка весьма просто снимается. Накладка на крышке, обеспечивающая фон - белая, матовая.

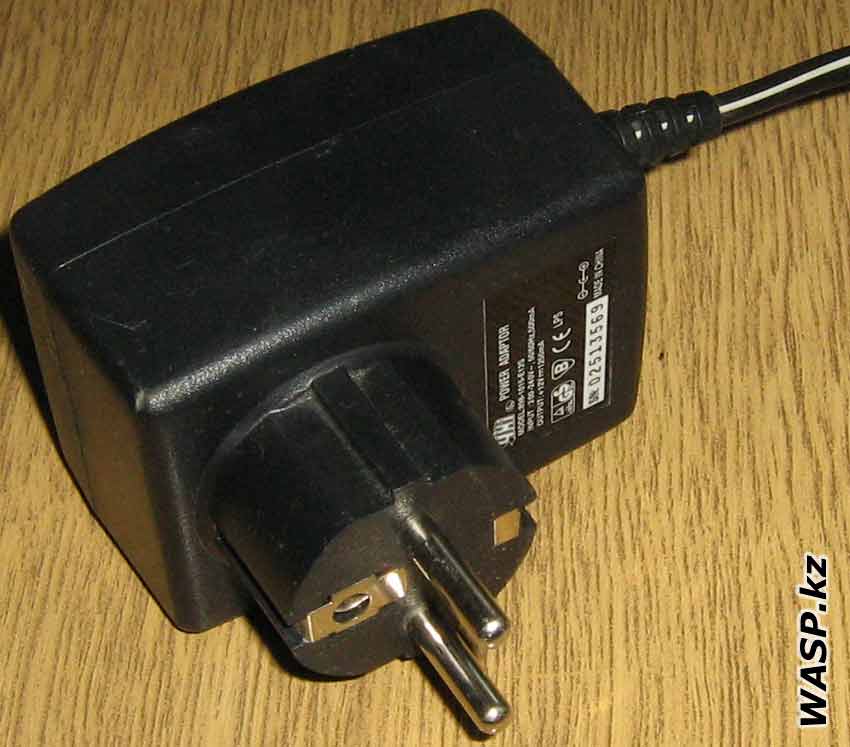

HP Scanjet 2400 блок питания для сканера

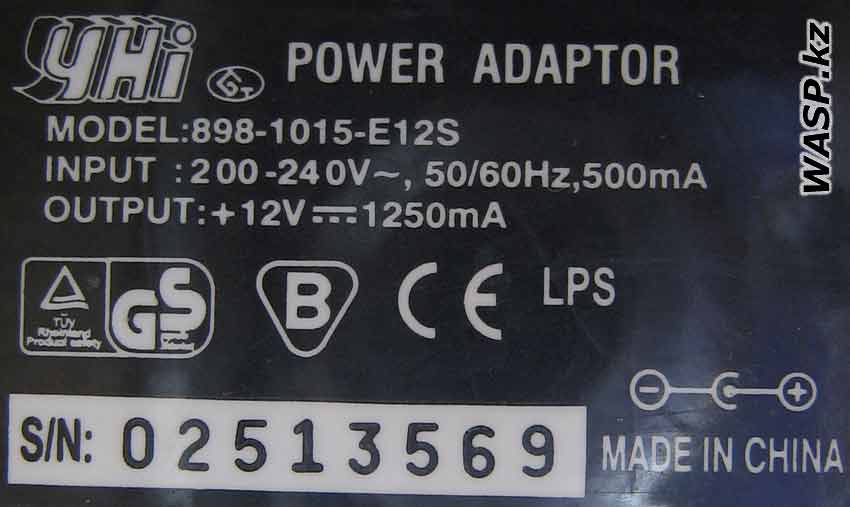

YHi 898-1015-E12S блок питания для сканера HP



Внешний блок питания на сканер HP Scanjet 2400 ничем не примечательный. На нем этикетка, на которой логотип YHi и название модели 898-1015-E12S, на выходе он выдает требуемые 12 вольт на 1250mA постоянного тока. Указан значок полярности выходного разъема. Сделано в Китае. Дина провода 1 метр 60 см. Возле разъема, ведущего на сканер ферритовый фильтр в пластмассовом корпусе.



Прежде чем приступить к разборке сканера HP Scanjet 2400, назовем его краткие характеристики:



Тип сканера - планшетный с CCD датчиком

Интерфейс подключения к ПК - USB 2.0

Максимальный формат бумаги - A4

Максимальный размер документа - 216x297 мм

Разрешение - 1200x2400 dpi

Разрешение (улучшенное, программное) - 999999x999999 dpi

Масштабирование от 10 до 2000% с шагом 1%

Глубина цвета - 48 бит

Формат файла сканирования Bitmap (BMP), TIFF, GIF, PDF, HTML, JPEG, FlashPix (FPX), TIFF, PCX, PNG, RTF, TXT

Скорость сканирования, цветной снимок 10x15см - 45 сек

Скорость сканирования черно-белый текст А4 - 45 сек

Сканирование объемных объектов

Потребляемая мощность при работе - 17 Вт

Поддерживаемые операционные системы: Windows XP, Windows Vista (32 и 64-bit), Windows 7 (32 и 64-bit), Windows 8 (32 и 64-bit), Windows 8.1 (32 и 64-bit), Mac OS X 10.3, Mac OS X 10.4, Mac OS X 10.5

(по драйверам я расскажу чуть позже)



Теперь приступаем к разборке сканера HP Scanjet 2400. Снимаем верхнюю крышку. Корпус состоит из двух половинок, никаких винтовых креплений нет. Только защелки, которые отстегиваются просто и не портится "товарный вид" сканера.

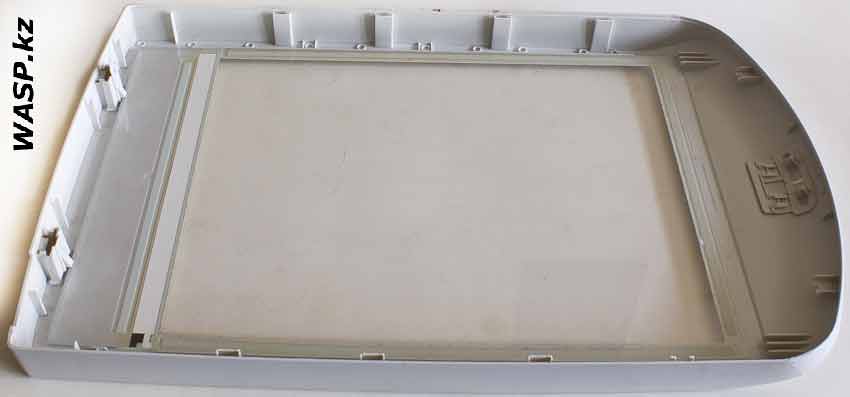

HP Scanjet 2400 стеклянный стол сканера



Снимаем верхнюю часть корпуса сканера. На ней видим стеклянный стол, он держится на защелках и потом приклеен полосками двустороннего скотча, но приклеен весьма прочно.

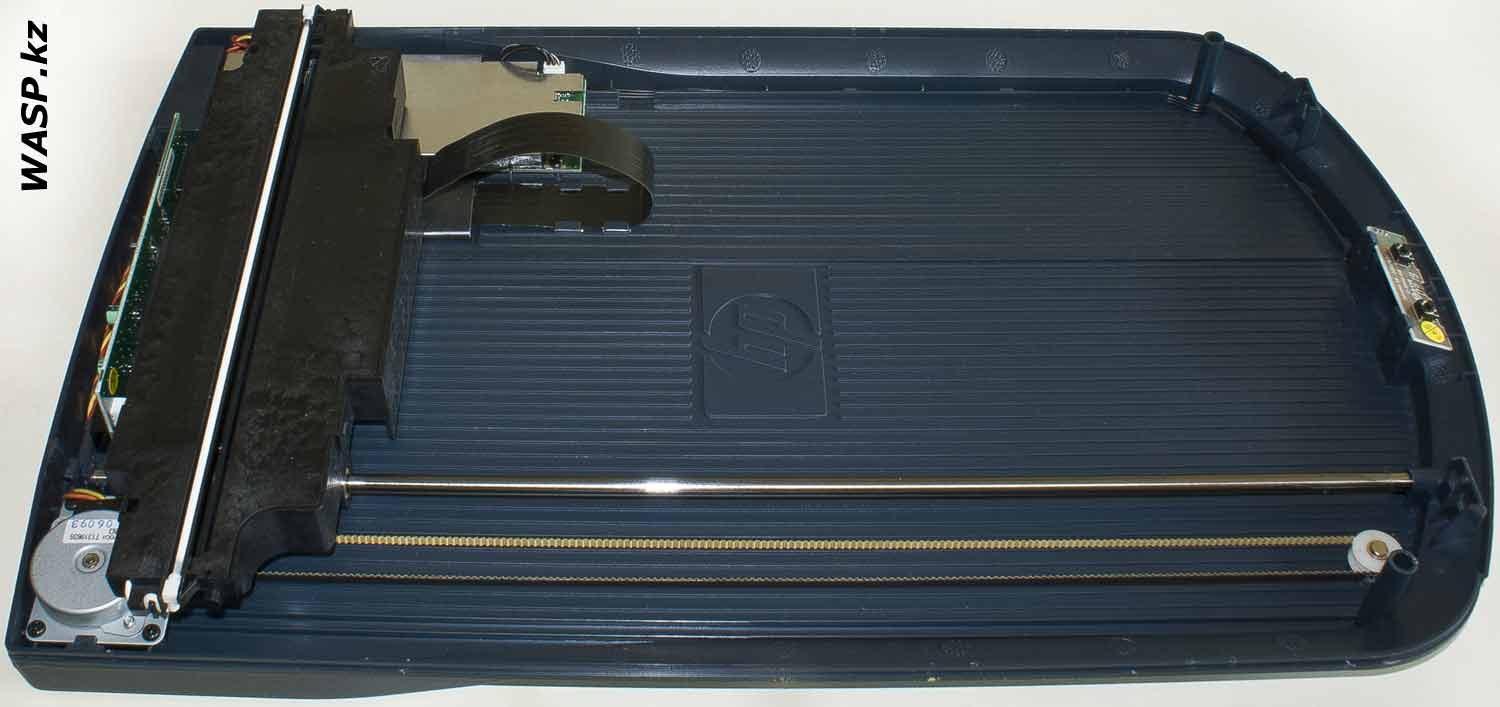

HP Scanjet 2400 полная разборка сканера

+ Щелкните по рисунку, чтобы увеличить!



На нижней части корпуса стандартная схема: подвижная каретка, стальной стержень направляющей, электродвигатель двигает каретку с помощью зубчатого ремня. Основная плата электроники закрыта стальным экраном, на передней части корпуса маленькая плата с кнопками управления, еще одна плата на самой каретке. Корпус выполнен из сравнительно тонкой и жидкой пластмассы, но с помощью различных элементов, играющих роль ребер жесткости, эта часть корпуса имеет достаточную прочность.



Продолжаем разборку, теперь рассмотрим все элементы сканера HP Scanjet 2400 по отдельности.

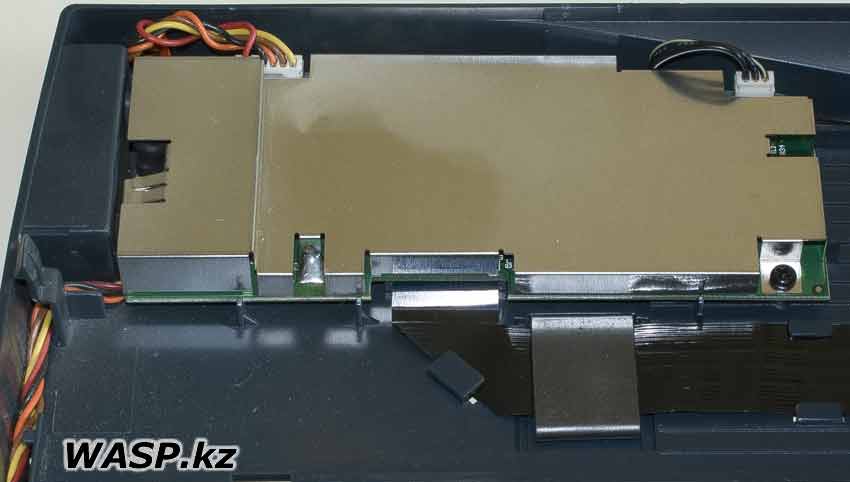

HP Scanjet 2400 экран системной платы

Экран системной платы - сверху и снизу...

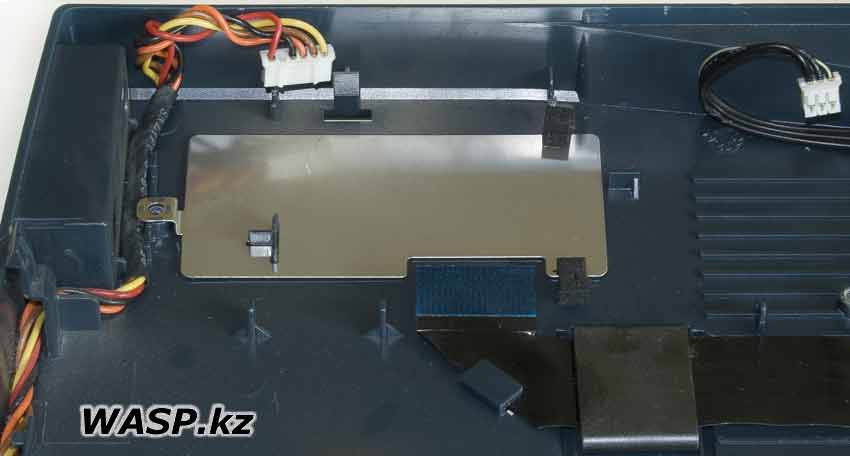

HP Scanjet 2400 снимаем плату электроники



Основная или системная плата. Она закреплена с помощью двух винтов на днище корпуса. Одной частью она выходит наружу и имеет там два внешних разъема - USB и разъем внешнего блока питания. Верхняя часть платы закрыта стальным экраном, оставлены места только под внутренние разъемы, их три: один разъем соединяет плату с электродвигателем, второй разъем с платой кнопок, третий - через гибкий шлейф соединяет с платой на каретке. Снизу под платой, еще одна стальная пластина - нижний экран закрывающий системную плату от помех.

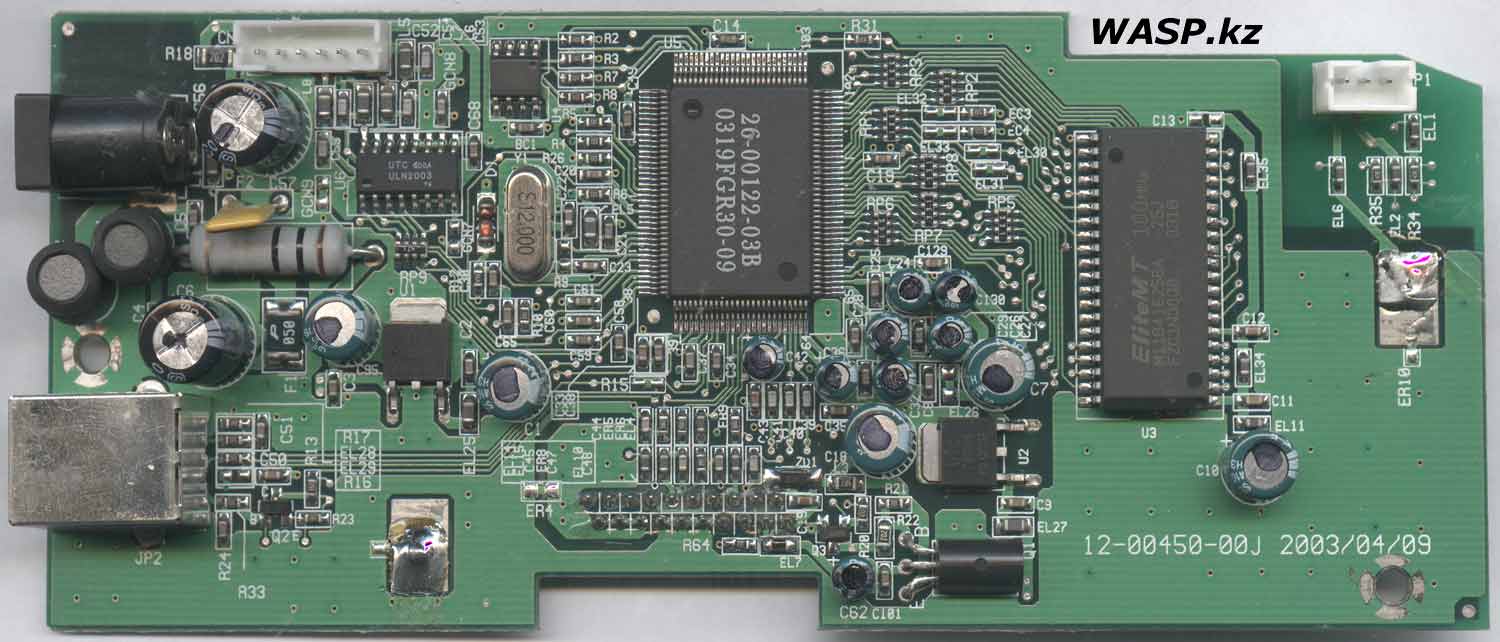

12-00450-00J системная плата HP Scanjet 2400

+ Щелкните по рисунку, чтобы увеличить!

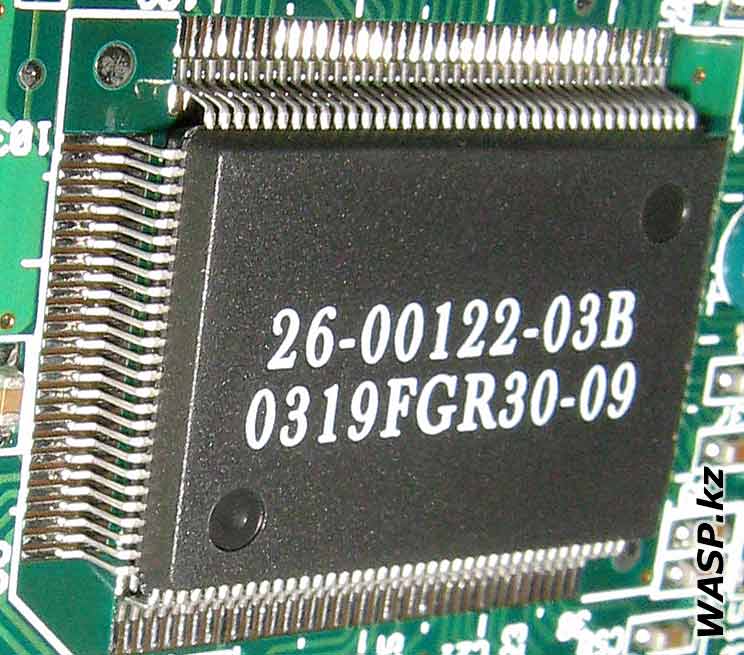

26-00122-03B 0319FGR30-09 процессор сканера HP

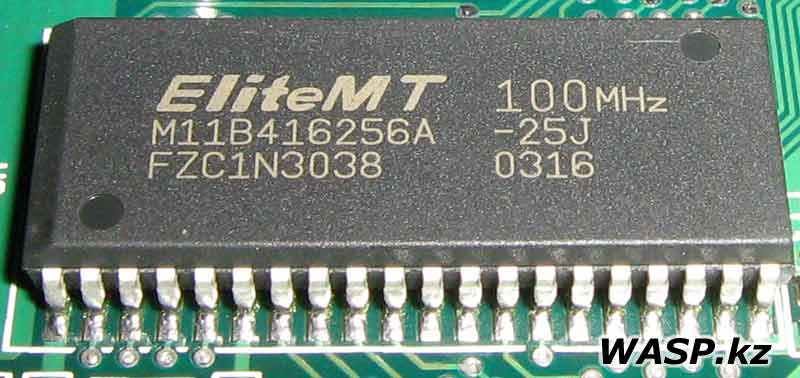

EliteMT M11B416256A-25J чип памяти EDO

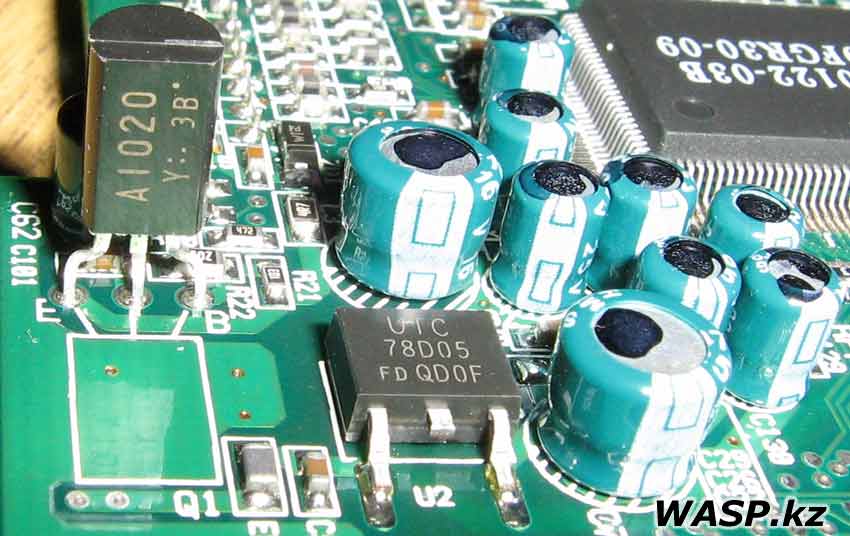

A1020 транзистор и UTC 78D05 стабилизатор

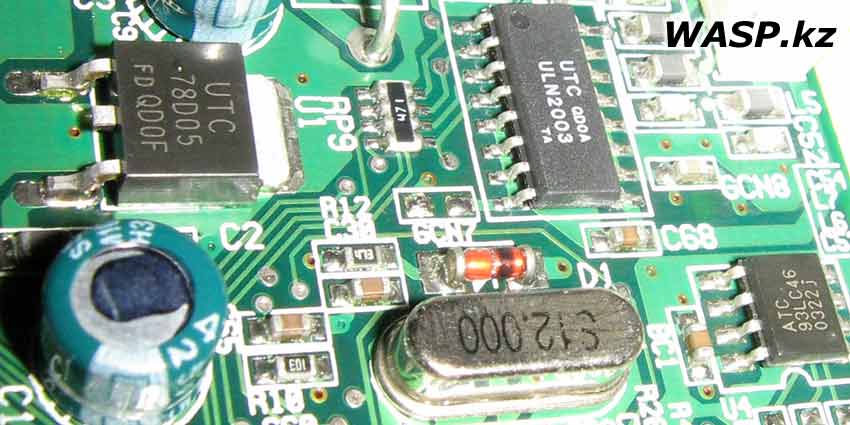

ULN2003 драйвер двигателя и 93LC46 флеш память



Отсоединяем разъемы, снимаем плату. Экран припаян в двух местах к плате. Отпаиваем. Теперь можно поближе рассмотреть основную плату. На ней видим маркировку: 12-00450-00J 2003/04/09. Основным элементом является процессор, микросхема с маркировкой 26-00122-03B 0319FGR30-09, документации на нее найдено не было. Рядом чип оперативной памяти EliteMT M11B416256A-25J, память объемом 256 Кб, стандарта EDO в корпусе типа SOJ, работает на частоте 100 МГц. На основной плате, еще микросхемы: U4 - ATC 93LC46 и это чип прошиваемой памяти Serial EEPROM, U6 - UTC ULN2003, и это - транзисторная сборка Дарлингтона, здесь выполняющая роль драйвера электродвигателя. На плате два интегральных стабилизатора UTC 78D05, один транзистор A1020 (2SA1020 или 2СА1020). Один кварцевый генератор S12.000.

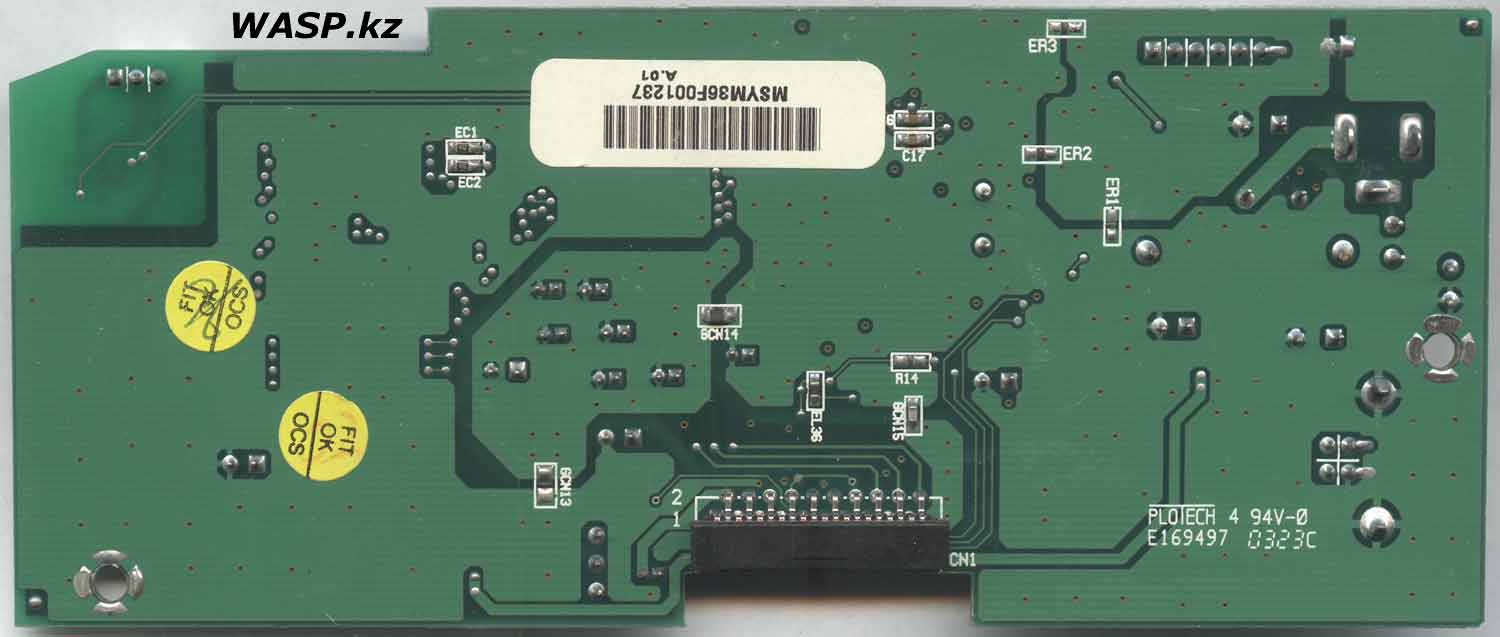

HP Scanjet 2400 схема платы MSYM36F001237 A.01

+ Щелкните по рисунку, чтобы увеличить!



На обратной стороне платы присутствует небольшое количество деталей SMD монтажа, на плате маркировка: PloTech E169487 - код принадлежит изготовителю "голой" печатной платы CHO IL ELECTRONICS CO LTD. На плате имеется также наклейка с штрих кодом и надписью: MSYM36F001237 A.01

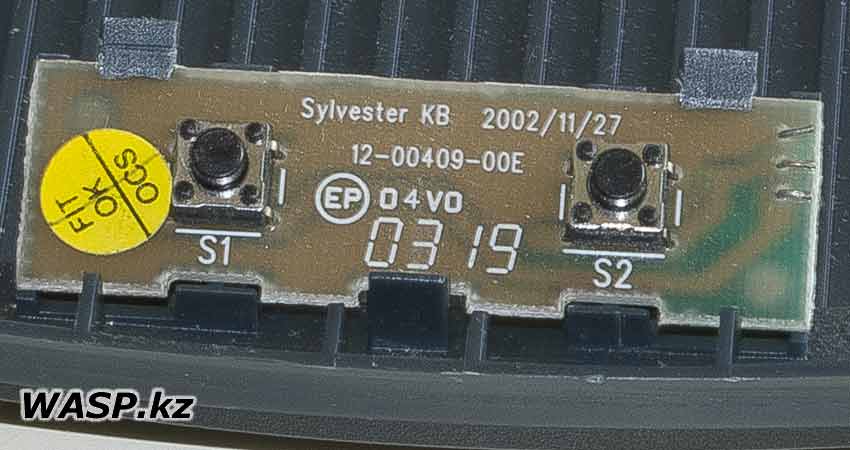

Sylvester KB плата кнопок сканера HP Scanjet 2400

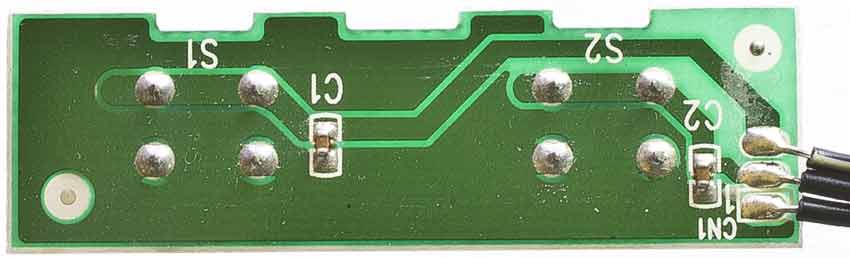

HP Scanjet 2400 схема платы 12-00409-00E



Плата кнопок соединена с системной платой через тройной кабель, уложенный вдоль борта корпуса. Плата маленькая, на ней распаяно только две кнопки... Маркировка на плате: Sylvester KB 2002/11/27 и 12-00409-00E. На обратной стороне только дорожки...

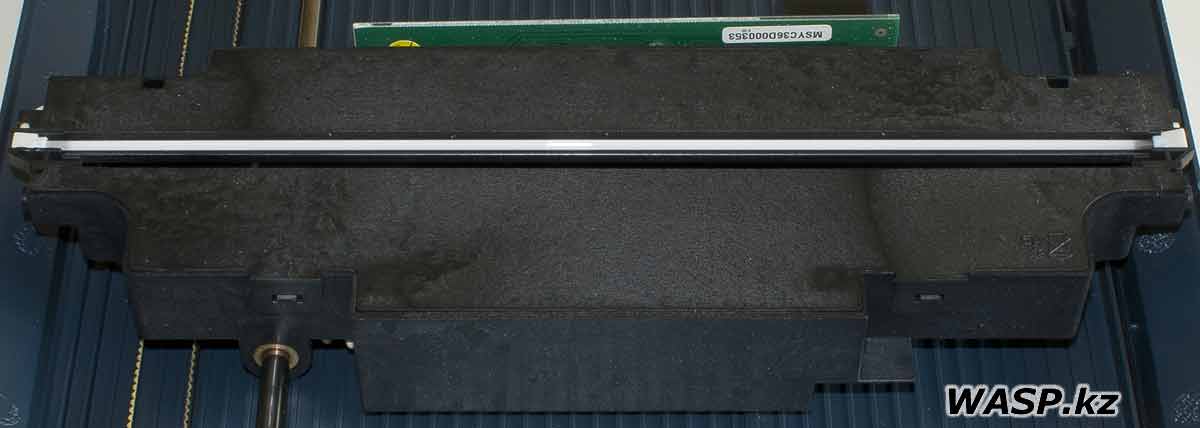

HP Scanjet 2400 каретка

+ Щелкните по рисунку, чтобы увеличить!

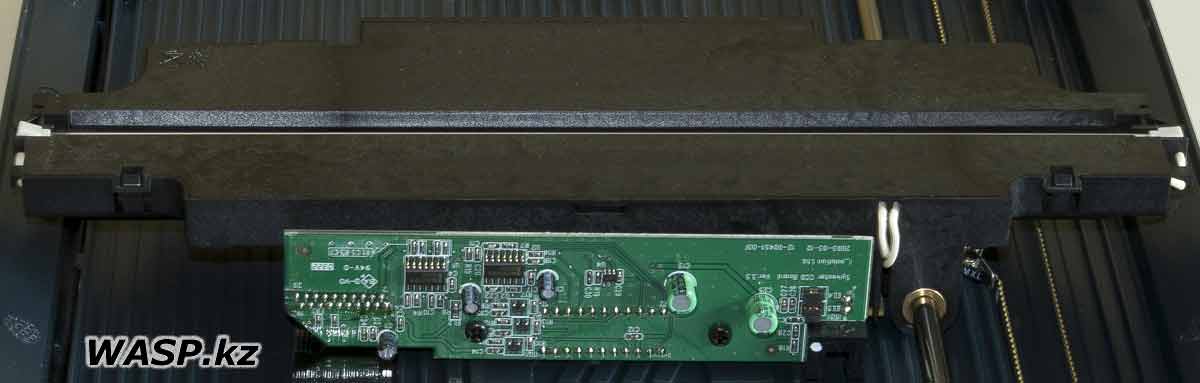

HP Scanjet 2400 подвижная часть

+ Щелкните по рисунку, чтобы увеличить!

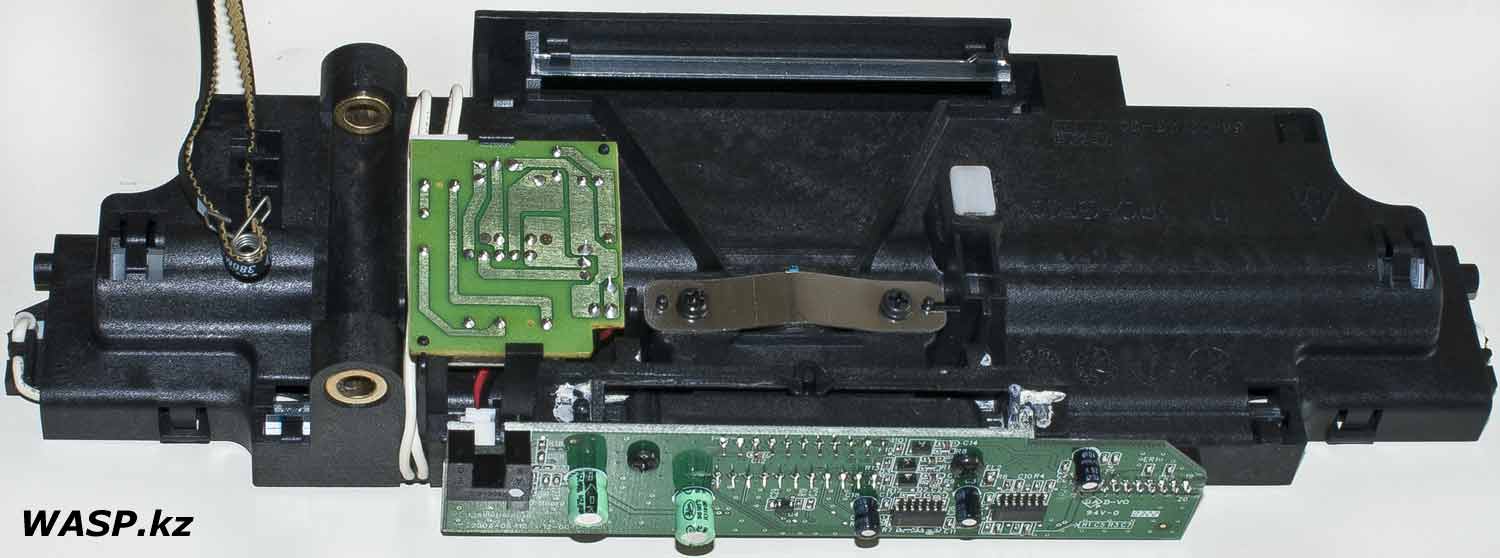

HP Scanjet 2400 каретка сканера, разборка

+ Щелкните по рисунку, чтобы увеличить!

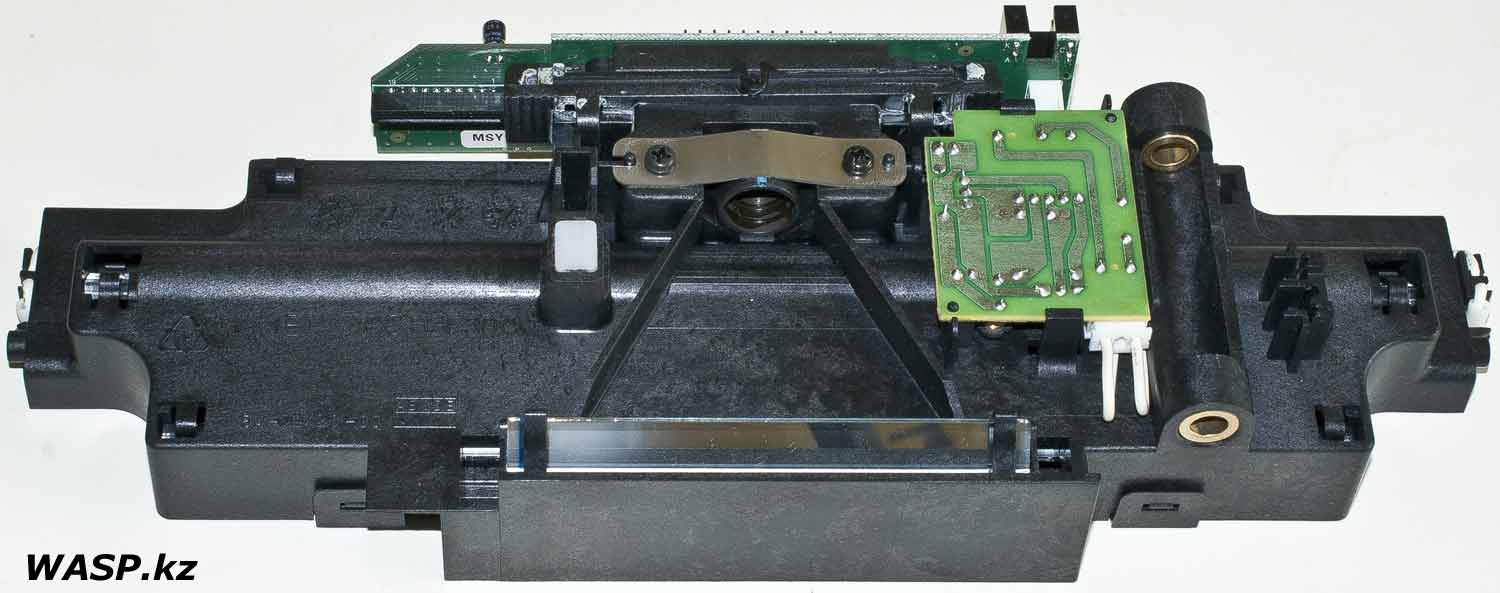

HP Scanjet 2400 ремонт сканера

+ Щелкните по рисунку, чтобы увеличить!



Подвижная часть сканера - каретка - это отдельный блок, который включает в себя плату электроники, лампу подсветки, инвертор лампы подсветки, оптическую систему. Лампа подсветки стандартная - люминесцентная лампа с холодным катодом. Оптическая система состоит из нескольких зеркал, фокусирующего объектива. Ниже фото разборки каретки...

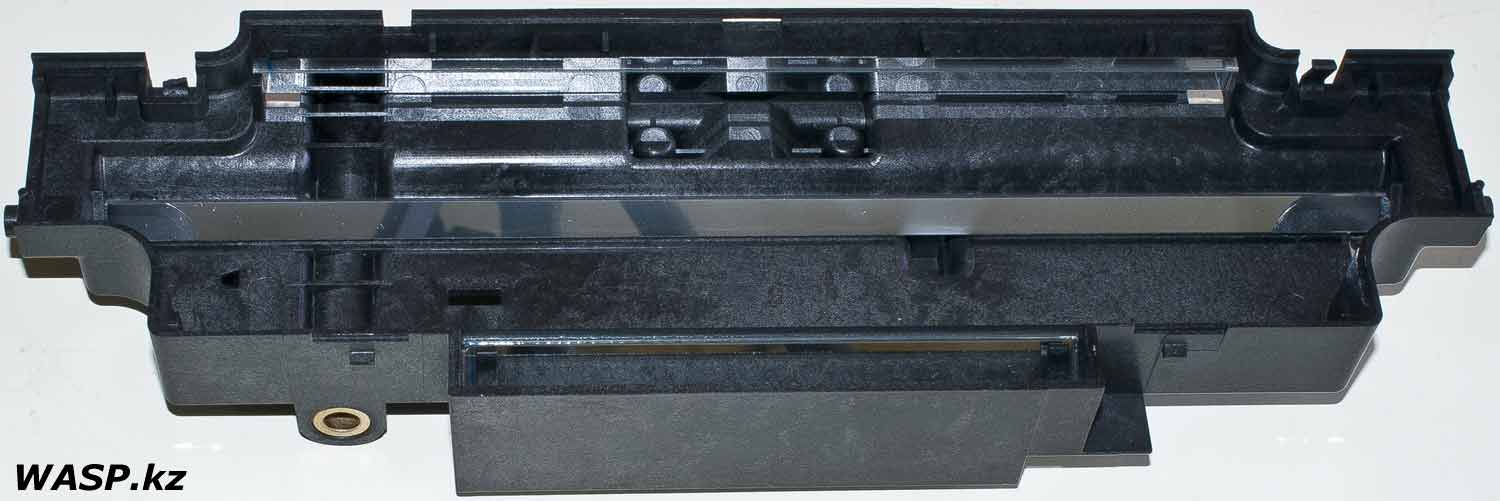

HP Scanjet 2400 чистка зеркал каретки

+ Щелкните по рисунку, чтобы увеличить!

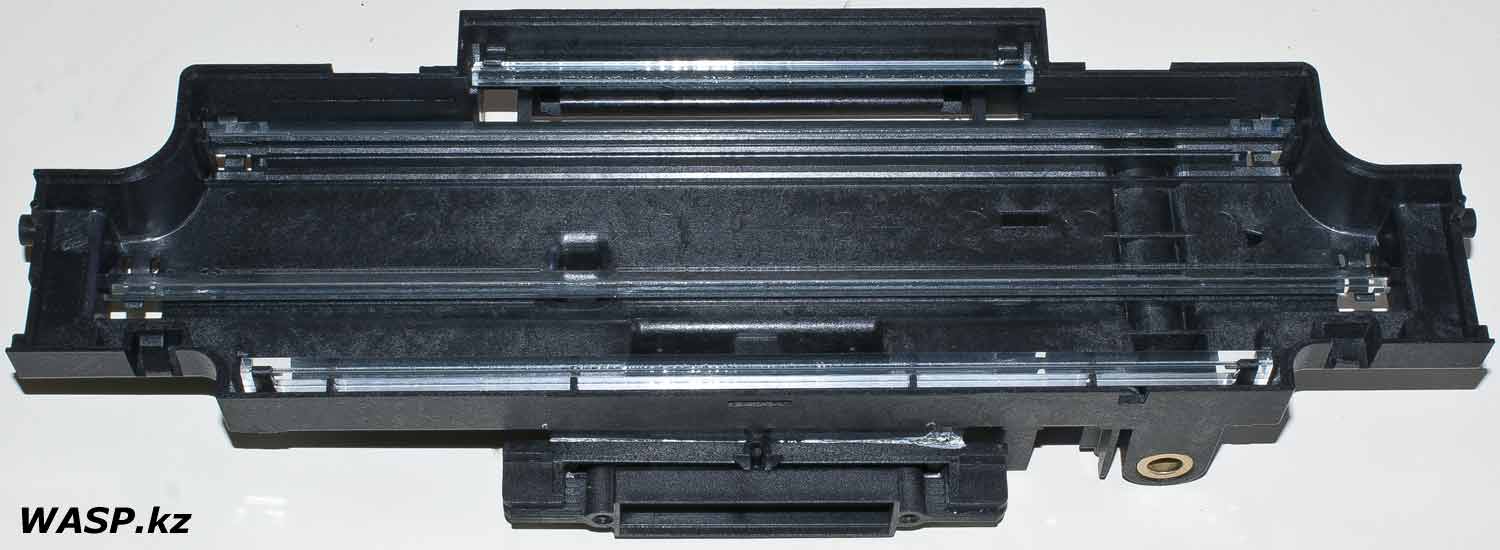

HP Scanjet 2400 оптическая система сканера

+ Щелкните по рисунку, чтобы увеличить!

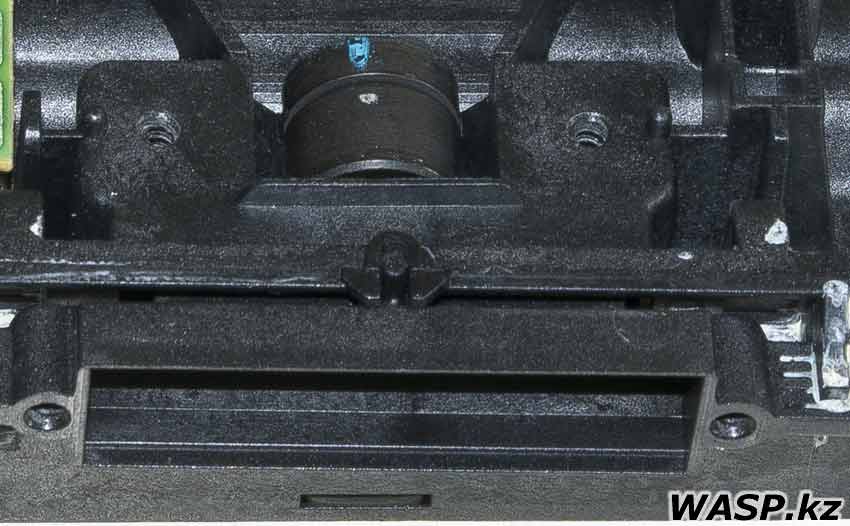

HP Scanjet 2400 настройка резкости

Крепление объектива в каретке сканере, метки краской - настроенное положение...

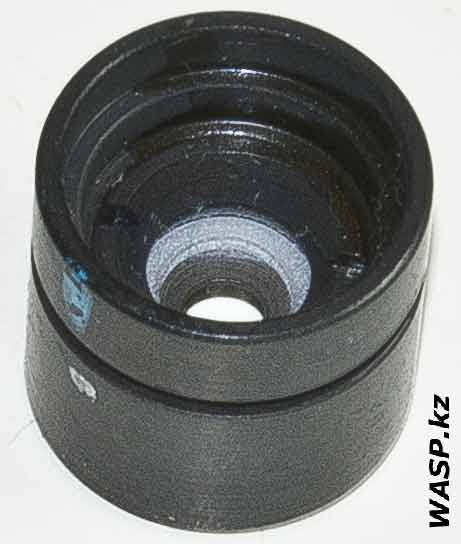

HP Scanjet 2400 объектив сканера

Объектив в сканере...

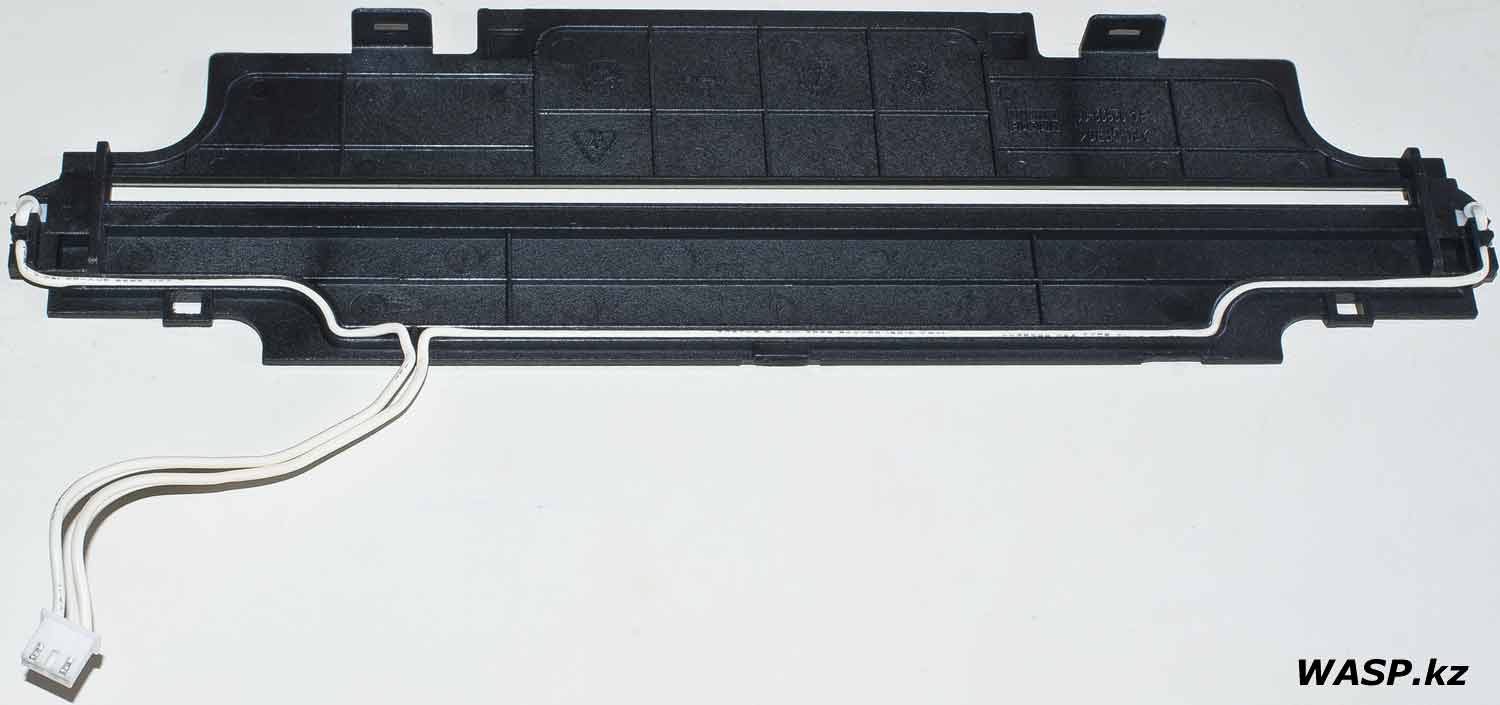

HP Scanjet 2400 лампа подсветки

+ Щелкните по рисунку, чтобы увеличить!

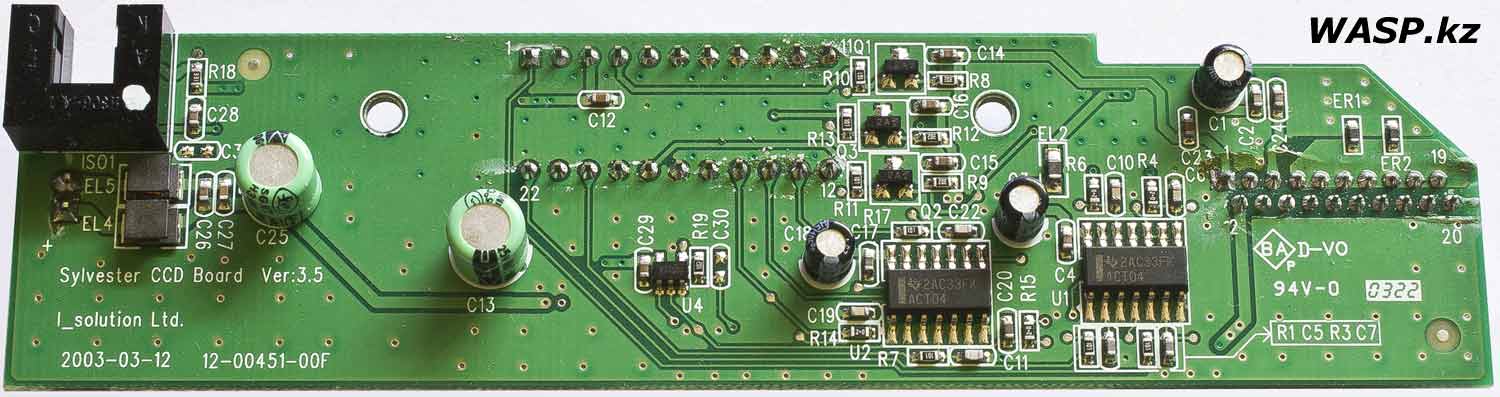

Sylvester CCD Board плата сканера HP Scanjet 2400

+ Щелкните по рисунку, чтобы увеличить!



Плата контроллера каретки, или плата матрицы - не знаю как правильно называть. На этой плате мы видим с одной стороны маркировку: Sylvester CCD Board Ver:3.5 I_Solution Ltd. 12-00451-00F. На плате видим две микросхемы: 2AC33FK ACT04 производства Texas Instruments. На плате распаяна оптическая пара, которая работает как концевой выключатель.

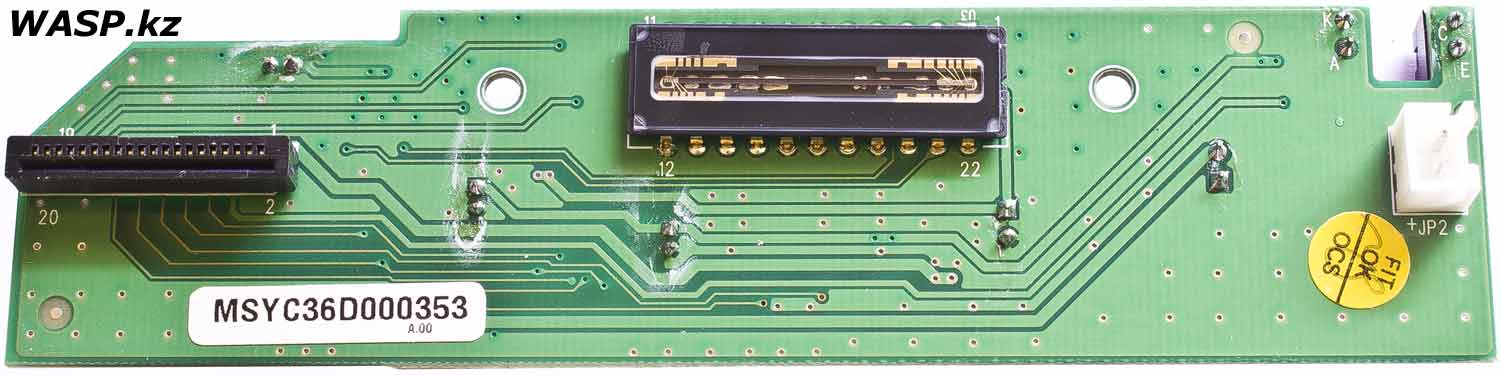

HP Scanjet 2400 плата на двух микросхемах ACT04

+ Щелкните по рисунку, чтобы увеличить!

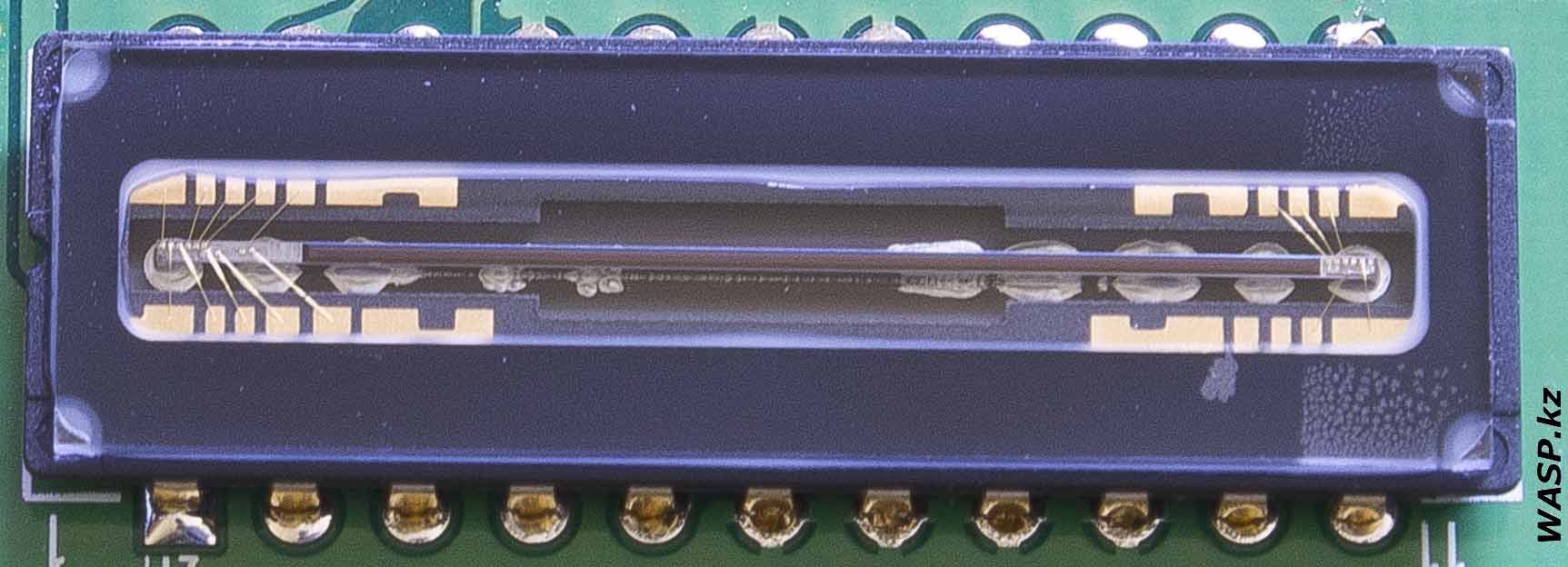

CCD матрица сканера HP Scanjet 2400

+ Щелкните по рисунку, чтобы увеличить!



На обратной стороне платы мы видим светочувствительную CCD матрицу, она закрыта защитным стеклом. Два разъема: один идет на инвертор лампы подсветки, второй на шлейф соединения с системной платой сканера. Здесь мы видим наклейку с кодом: MSYC36D000353 A.00

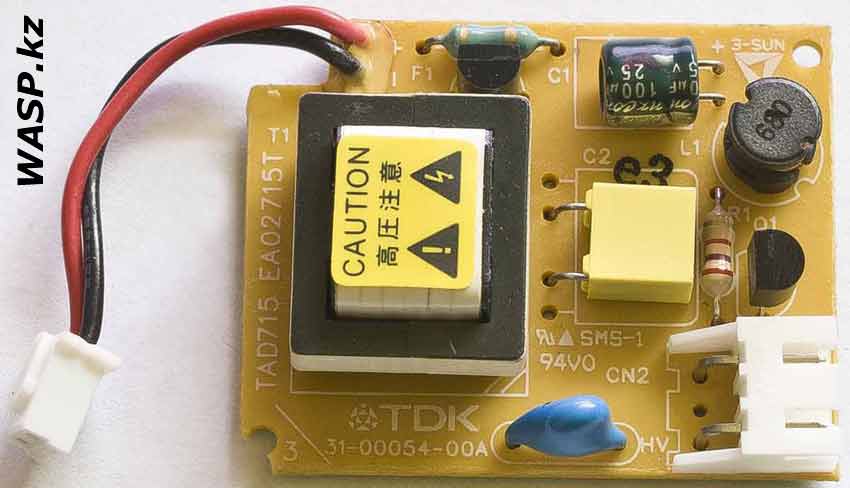

TDK 31-00054-00A инвертор HP Scanjet 2400

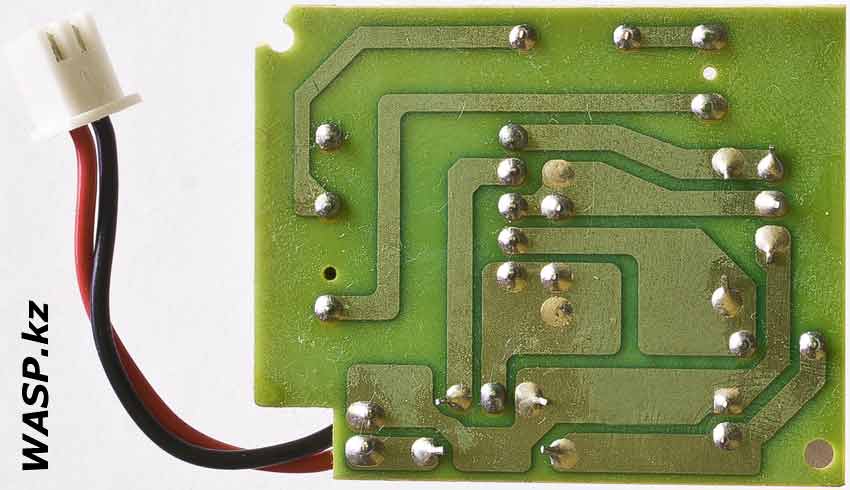

HP Scanjet 2400 плата лампы подсветки



Плата инвертора лампы подсветки. На ней маркировка: логотип TDK 31-00054-00A, TAD715 EA02715T. На плате распаян один трансформатор, два транзистора UTC D1616A, другие элементы, которые вы можете видеть на фото. Два разъема, к одному подключается плата каретки, ко второму лампа подсветки.

На обратной стороне платы элементов и маркировок нет.

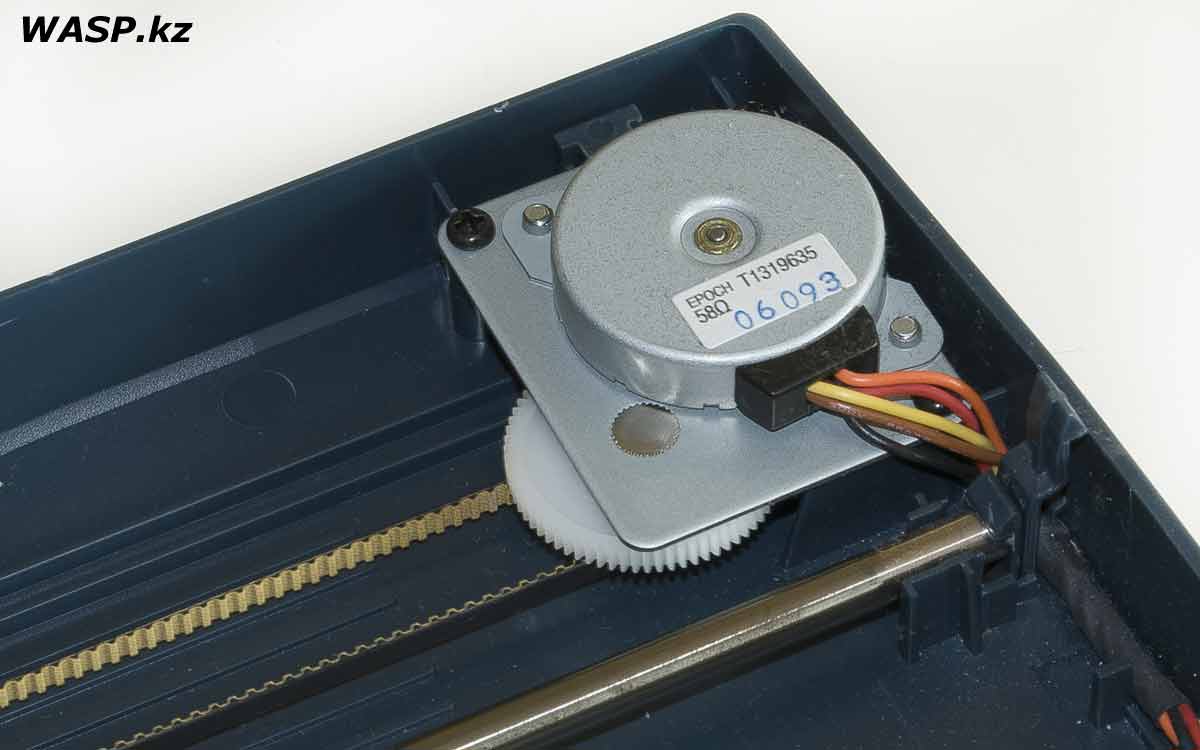

EPOCH T1319635 58Ω двигатель в HP Scanjet 2400

+ Щелкните по рисунку, чтобы увеличить!

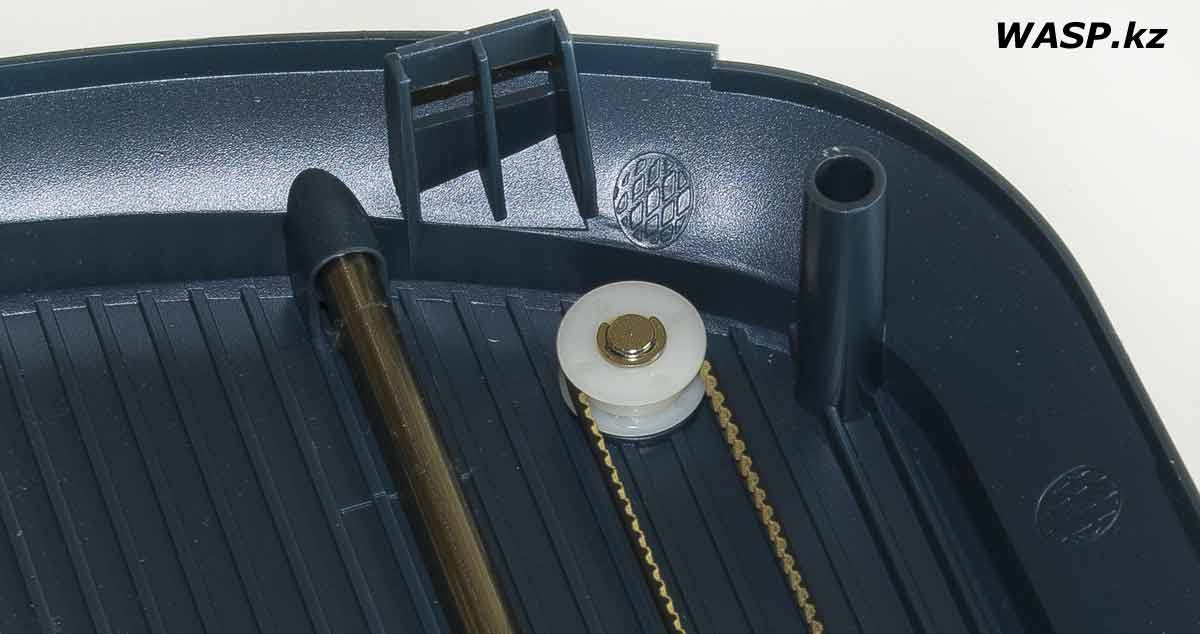

HP Scanjet 2400 ременная передача

+ Щелкните по рисунку, чтобы увеличить!

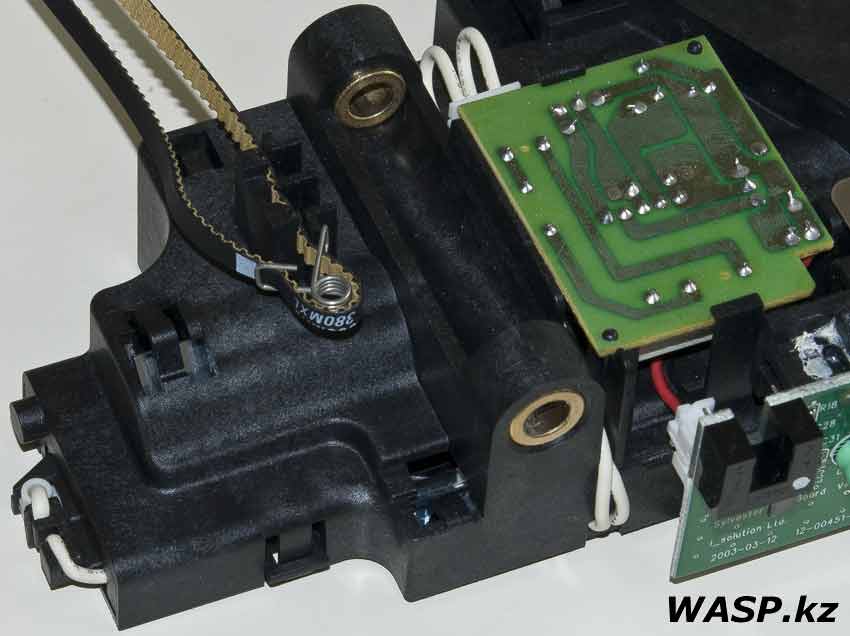

HP Scanjet 2400 крепление ремня к каретке

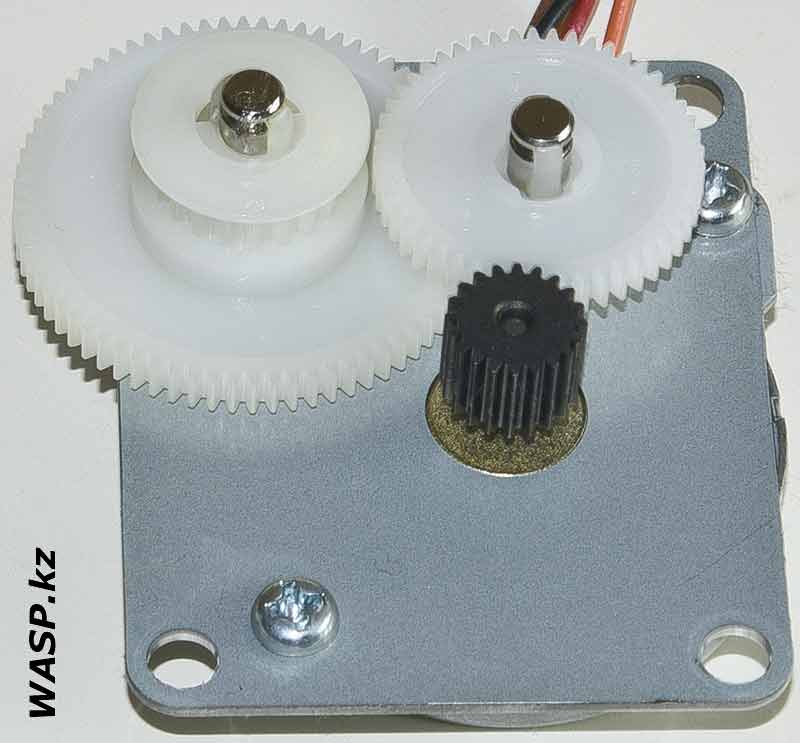

HP Scanjet 2400 шестерни передачи на двигателе



Шаговый двигатель, который перемещает каретку, он и шестерни передачи смонтированы на стальной пластине. На электродвигателе наклейка, на ней: EPOCH T1319635 58Ω. Жгутом из четырех проводов он соединен с системной платой сканера.



Ну что же, с описанием и разборкой покончено. Немного о драйверах. На официальном сайте творится геморрой с драйверами... Если нет нужного драйвера под определенную ОС, надо сменить язык "драйвера и ОС", например, на английский и сразу список изменится...



Под Linux официально нет драйверов, но умельцы умедляются использовать этот сканер и в этой ОС - материалы об этом смотрите в интернете.



В общем, у меня эти драйвера спокойно встали и на Windows XP и на Windows 7 64-битную.





Михаил Дмитриенко, Алма-Ата, 2015 г.
