MP3 плеер, USB диск... подделка

MP3 плеер, USB диск... подделка





Сегодня я разберу новенький MP3 плеер, который изначально оказался нерабочим - заводской брак... Как мне сказал его прежний владелец. Изделие естественно китайского производства, кроме того это - нонейм, так как оно не имеет никаких данных о производителе, нет и названия модели, нет вообще ничего. В нем сразу же узнается китайская подделка под продукт от Эппл - iPod shuffle... Стоимость этого "чуда" копеечная - 1 или 2 доллара США. Если кто помнит, я уже разбирал одну китайскую подделку под iPod Nano 3G A1199.

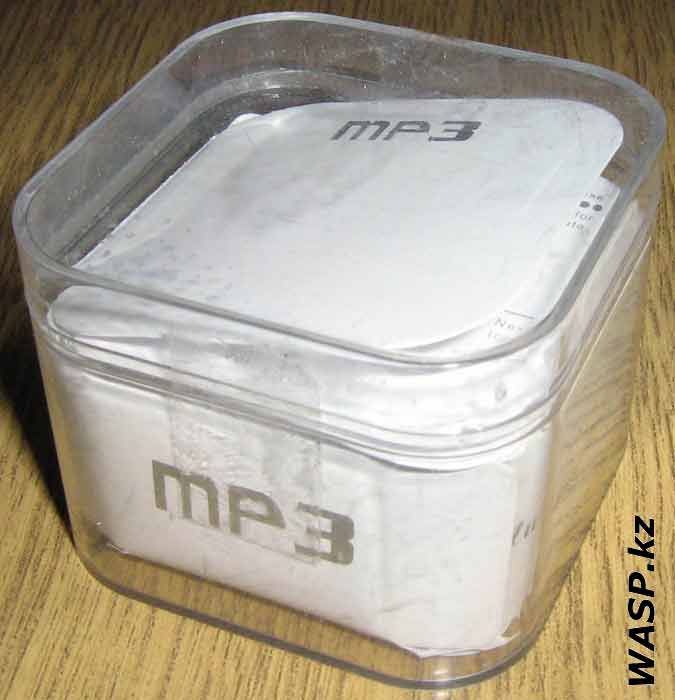

MP3 плеер китайский дешевый и подделка

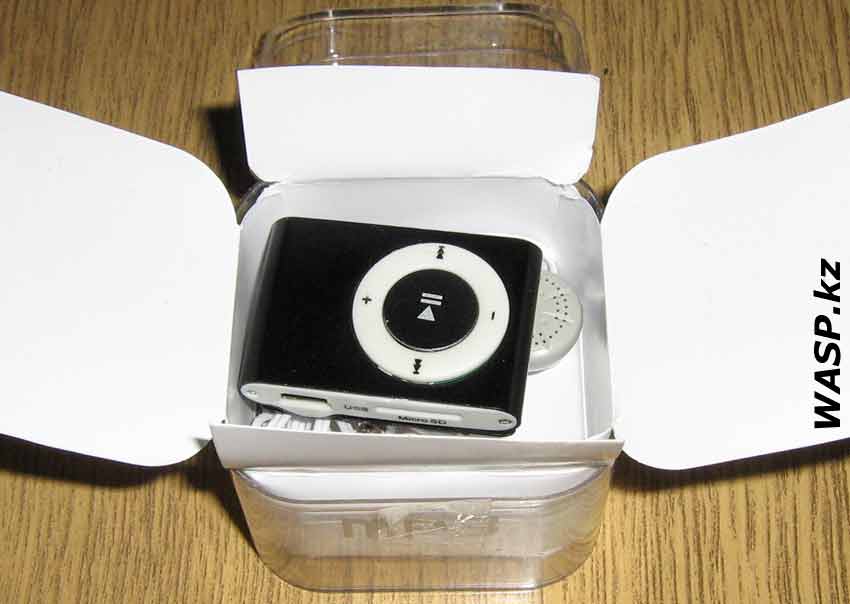

 iPod shuffle китайский MP3 плеер, копия



В небольшой прозрачной пластиковой коробочке находится сам плеер, наушники к нему и коротенький USB кабель. Изнутри коробочка закрыта сложенным бумажным вкладышем.

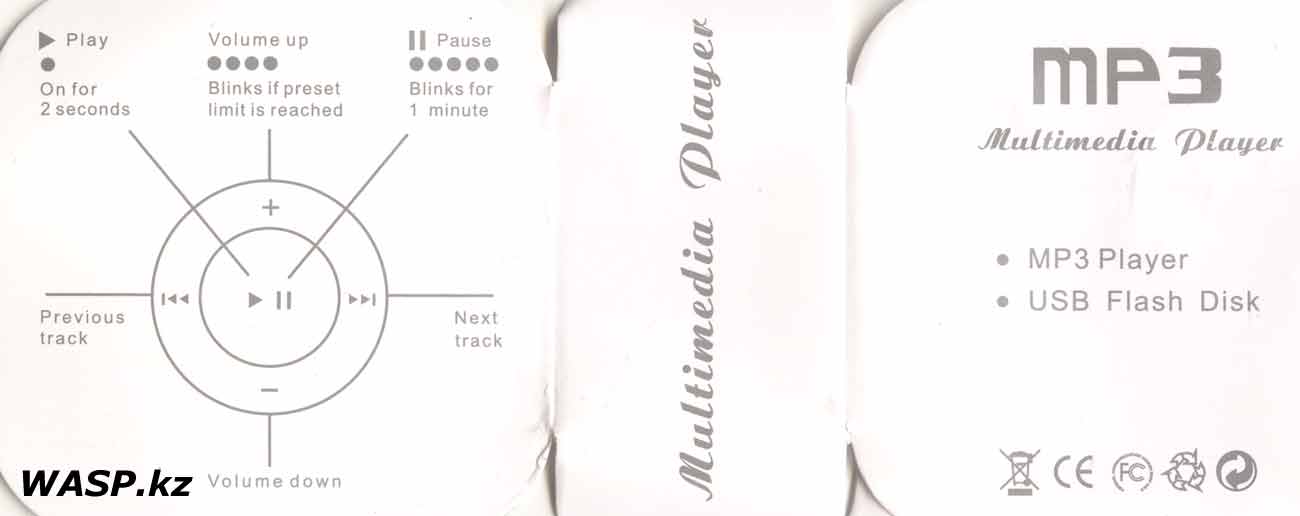

MP3 плеер  инструкция на подделку iPod shuffle



На нем имеются краткие сведения: MP3 Multimedia Player и USB Flash Disk (это значит, плеер можно использовать как флешку). На одной стороне этого вкладыша нарисована схема управления MP3 плеером.

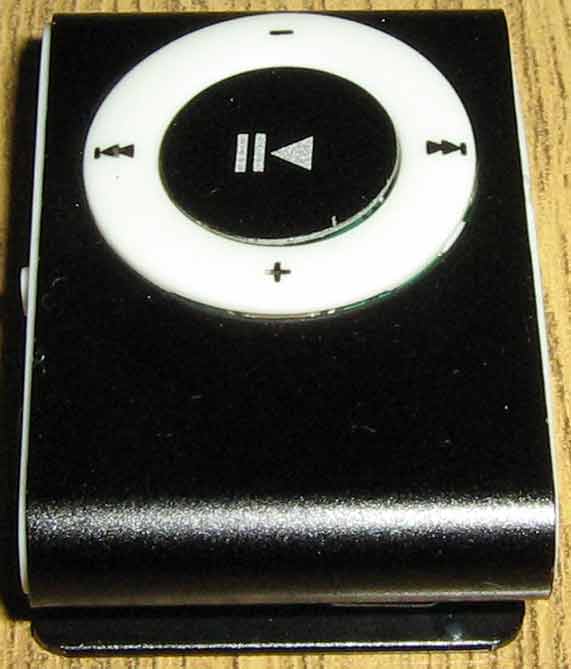

MP3 плеер сделано в Китае, описание

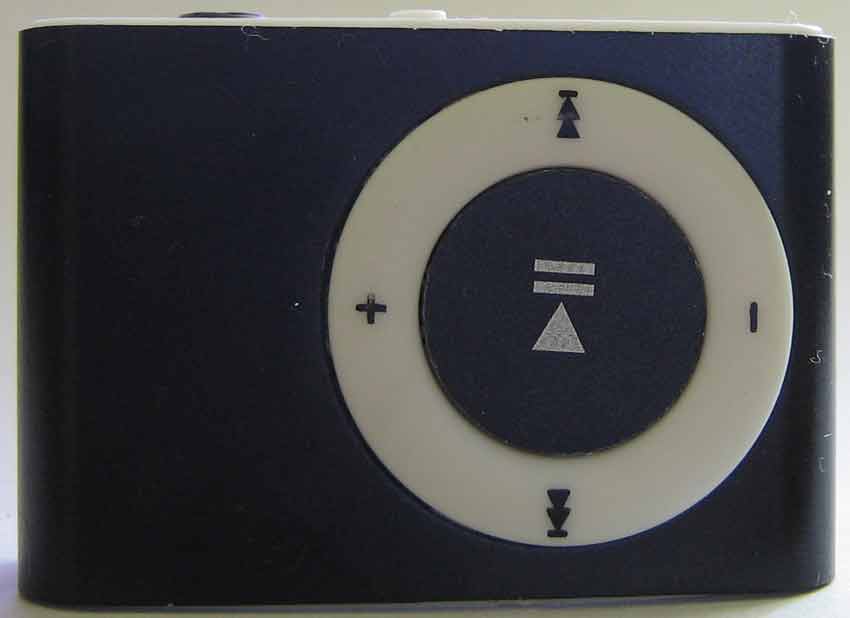

Apple  iPod shuffle китайский MP3 плеер



Достаем само устройство. Оно миниатюрное и очень легкое. Черный корпус с закругленными торцами. По бокам белые пластмассовые вставки. На передней, лицевой стороне круглый "джойстик" - колечко с четырьмя позициями кнопок и по центру еще одна кнопка.

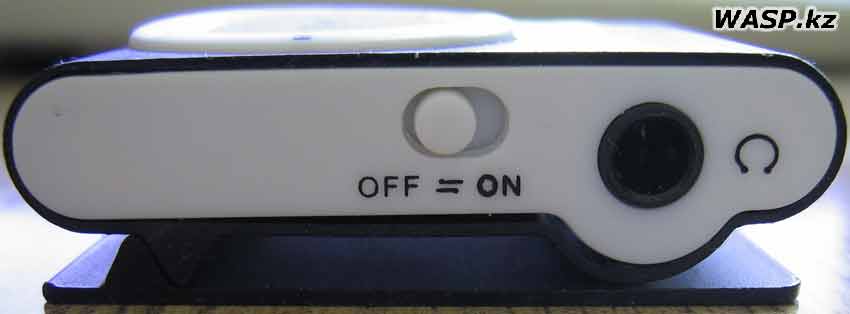

MP3 плеер разъем под наушники и кнопка включения



С правой стороны кнопка включения/выключения плеера и стандартный разъем мини-джек, для подключения наушников.

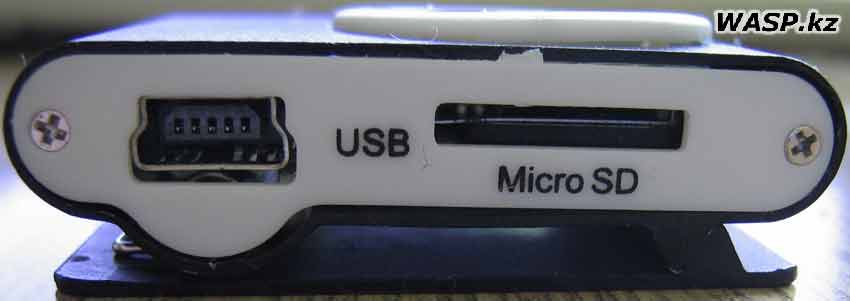

Apple MP3 плеер слот под карту памяти и USB



С левой стороны разъем мини-USB для подключения плеера к компьютеру и зарядки аккумуляторной батареи устройства. Рядом щель слота под карту памяти - Micro SD (по уверениям продавца, этот плеер поддерживает 16 Гб карту памяти, и даже "32 или 64 Гб, но я не пробовал" - с его слов).

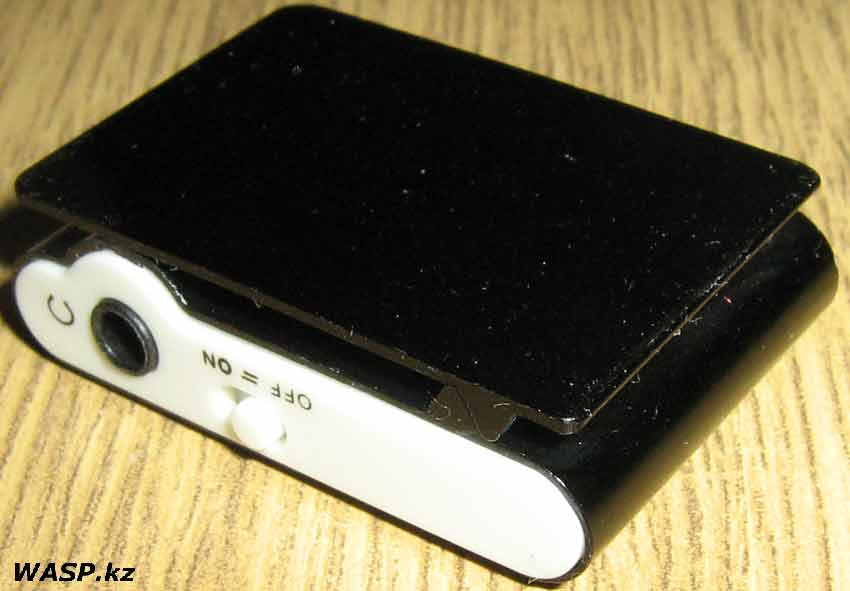

MP3 плеер еще можно использовать как флешку



На тыльной стороне плеера широкая прищепка для удобства переноски.

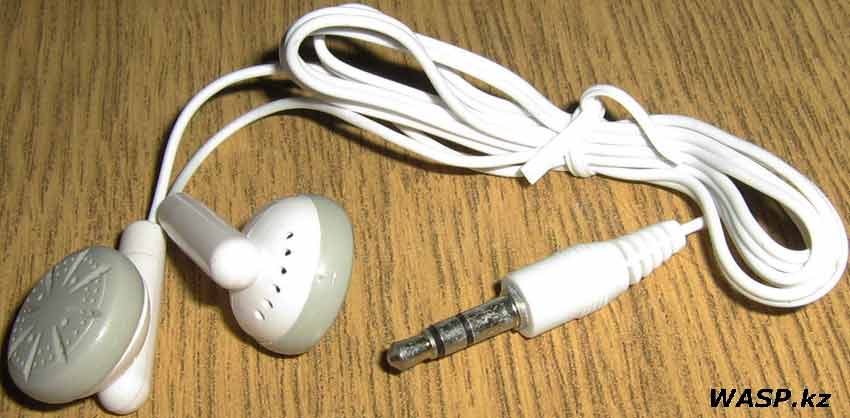

MP3 плеер наушники к китайскому изделию



Наушники обычные, жидкие, с коротким шнуром... ничего в них примечательного нет, на вид можно сказать - они долго не протянут...

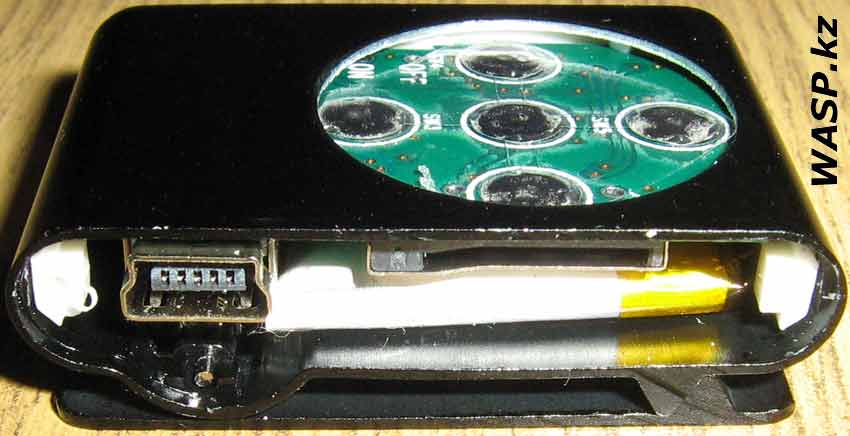

MP3 плеер начинаем разборку Эппл



Так как девайс был изначально нерабочим, сказать о его работе ничего не могу. Потому сразу перехожу к разборке. Для этого с одной стороны плеера выкручиваем два маленьких винтика и снимаем пластмассовую накладку.

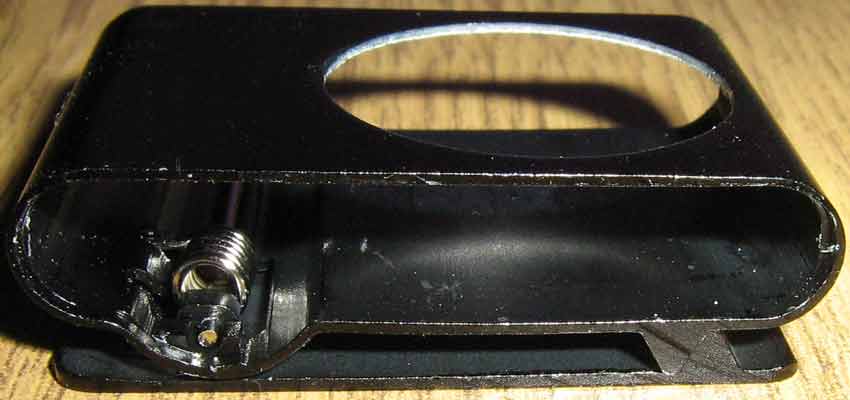

MP3 плеер корпус из алюминия

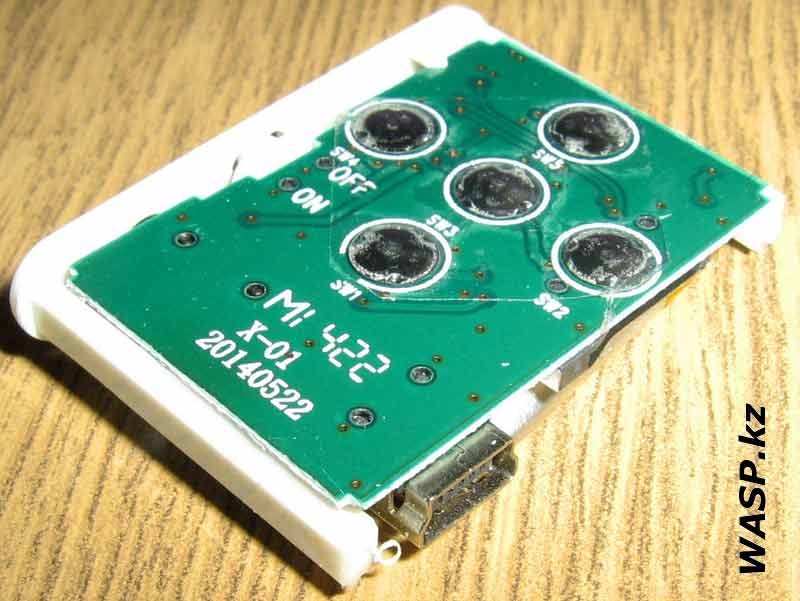

MP3 плеер полная разборка

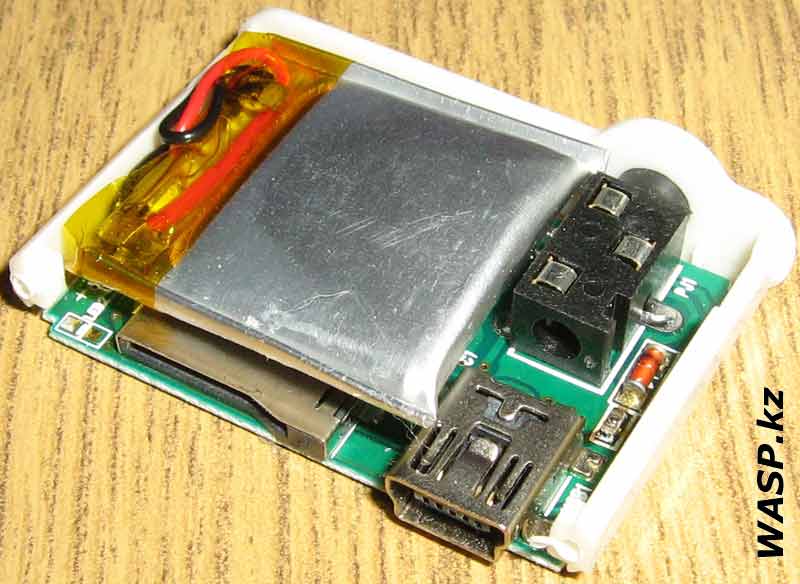

MP3 замена аккумулятора в китайском плеере

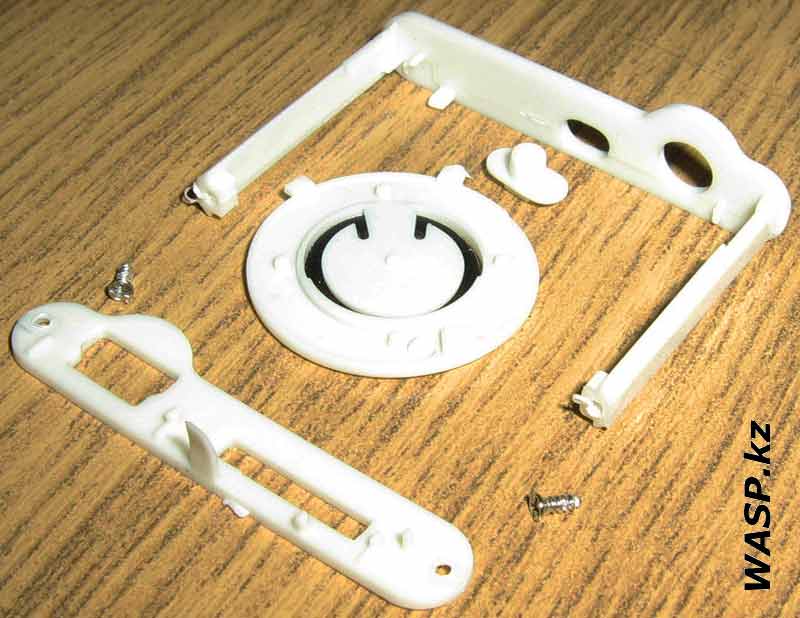

MP3 плеер полная разборка и ремонт



Теперь можно протолкнуть внутренности и они вывалятся с другой стороны плеера. Стоит отметить, сто корпус и прищепка алюминиевые, покрытые чернением.

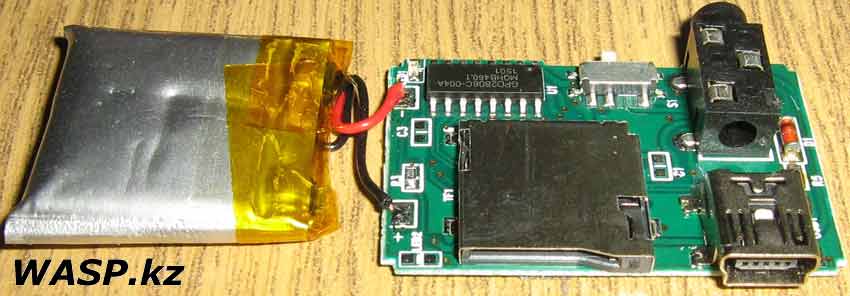

iPod shuffle устройство китайского MP3 плеер

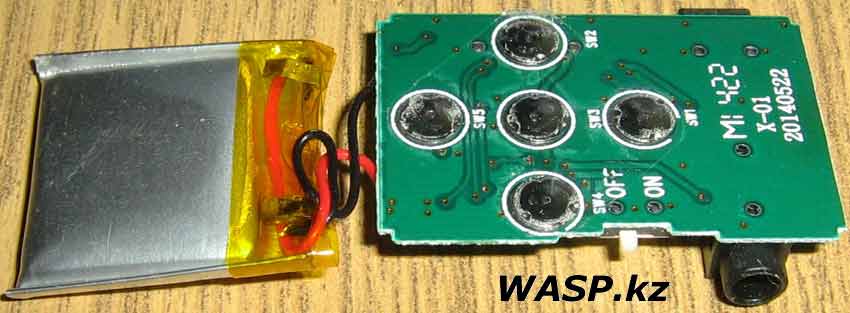

MP3 плеер что у него внутри?



Внутренне устройство самое простое - одна плата электроники и аккумуляторная батарея...

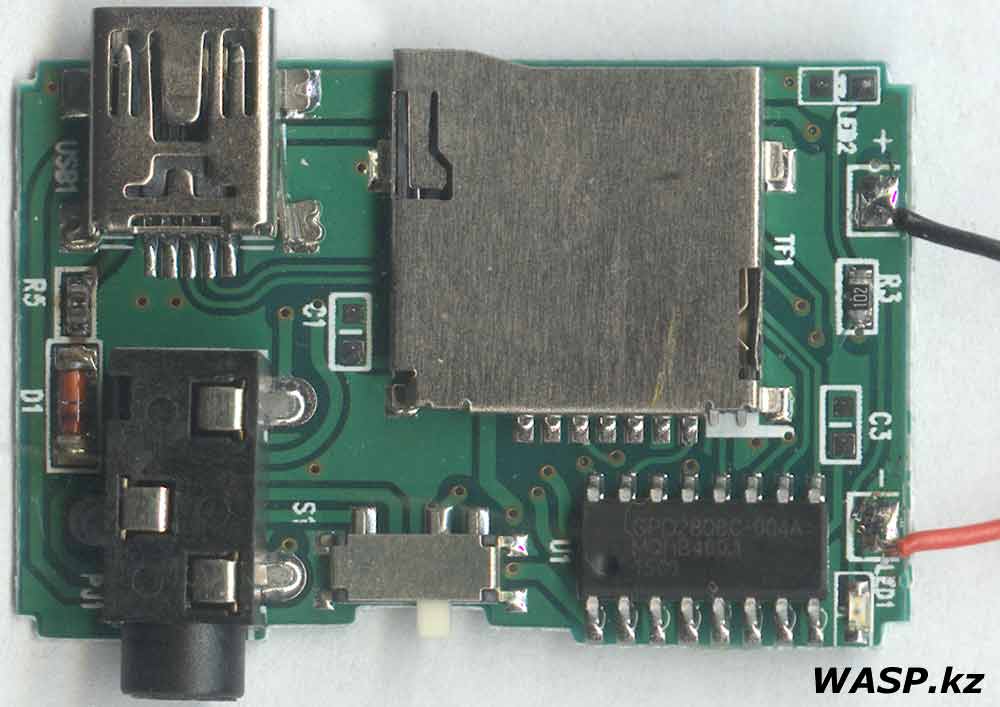

GPD2806C-004A микросхема основа MP3 плеера



На плате распаяны три разъема, слот карты памяти и переключатель. Из радиоэлементов микросхема - GPD2806C-004A. Информации об этой микросхеме нет. Но можно сказать, что она должна поддерживать работу SD карты памяти, поддерживать интерфейс USB, воспроизведение MP3 и усиление звука... На плате помимо этого обнаружены еще три SMD элемента - резистор, диод и светодиод... Проше уже некуда, но китайцы умудрились и здесь сэкономить, на плате пустуют места под два конденсатора и еще под один светодиод...

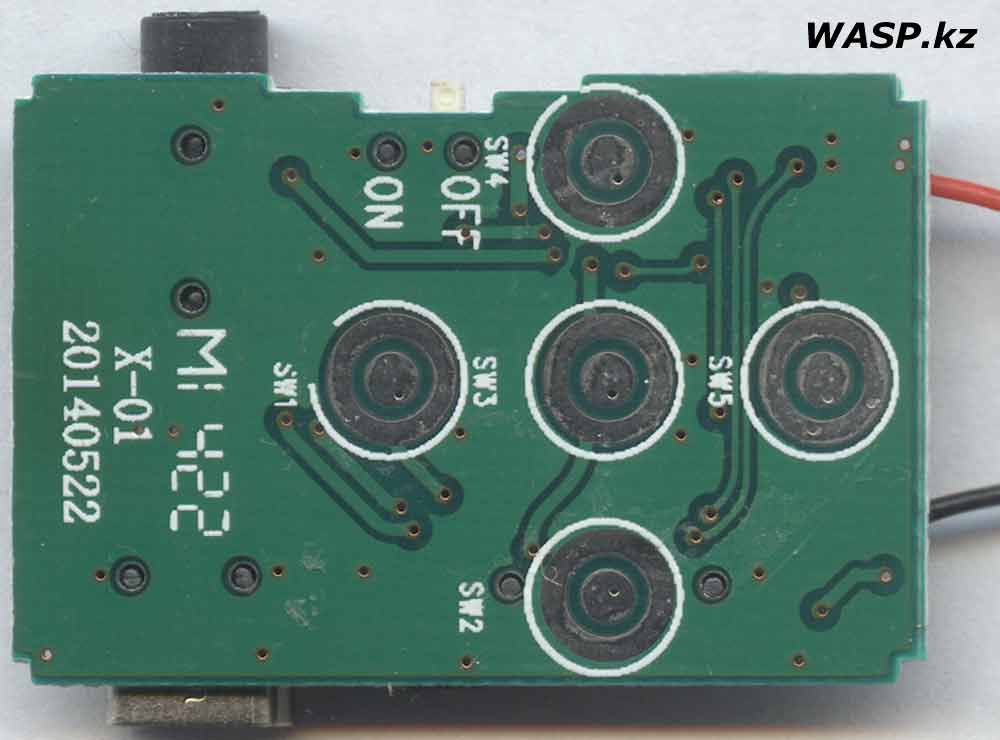

MP3 плеер схема китайского, подделки



На обратной стороне платы маркировка M1 422 X-01 20140522 - последнее видимо дата изготовления (примерная, разумеется). С этой стороны только пять контактных площадок от кнопок джойстика. Сами контакты наклеены на кусочек скотча и просто лепятся на плату...



Аккумулятор маркировки не имеет. Он также не имеет платы контроллера. И на самой плате ничего для контроля заряда не предусмотрено. Теперь понятно, почему пакетик, в котором был укутан аккумулятор был раздут... аккумулятор просто подох от перезарядки. И подох при первой же попытки зарядить этот MP3 плеер... Заменять аккумулятор смысла нет, во первых его еще надо искать, во вторых сам по себе он будет стоить как весь этот плеер, ну а в третьих - и другой аккумулятор накроется точно так же...

Думаю на этом эту поддельную под Apple штуку можно и закончить - в мусорное ведро и забыть!





Михаил Дмитриенко, Алма-Ата, 2015 г.
