Статьи » Блоки питания » KME Safe Power PL450 блок питания, обзор и разборка
KME Safe Power PL450 блок питания, обзор и разборка

Компьютерный блок питания KME Safe Power PL450 450W

Этот блок питания, как правило, идет в комплекте с корпусами от KME, однако встречается и в розничной продаже по ценам от 26 до 38 $... Мне он достался в комплекте с кейсом KME 5752 micro ATX.



Предыстория. Блоки питания Safe Power у меня появляются регулярно. Сперва это были продукты на 300 ватт, потом 350, 400 и вот 450. Разумеется, есть в природе и более мощные. Я собрал на них небольшое досье, составленное из субъективных впечатлений и реальных фактов. Но об этом позже.



Итак, судя по универсальной, единой для всех БП этой серии наклейке, PL450 является самым мощным в своей линейке PL – 450 ватт, далее идет линейка БП KME PZ 500, соответственно на половину киловатта. Однако в прайс-листах мелькает и такая модель – KME PL500, также 500-ваттник, разбираться в сих хитросплетениях мне недосуг – будет случай, убедимся. Все они изготовлены тайваньской компанией Key Mouse Electronic Enterprise Co, LTD на фабриках в Китае...

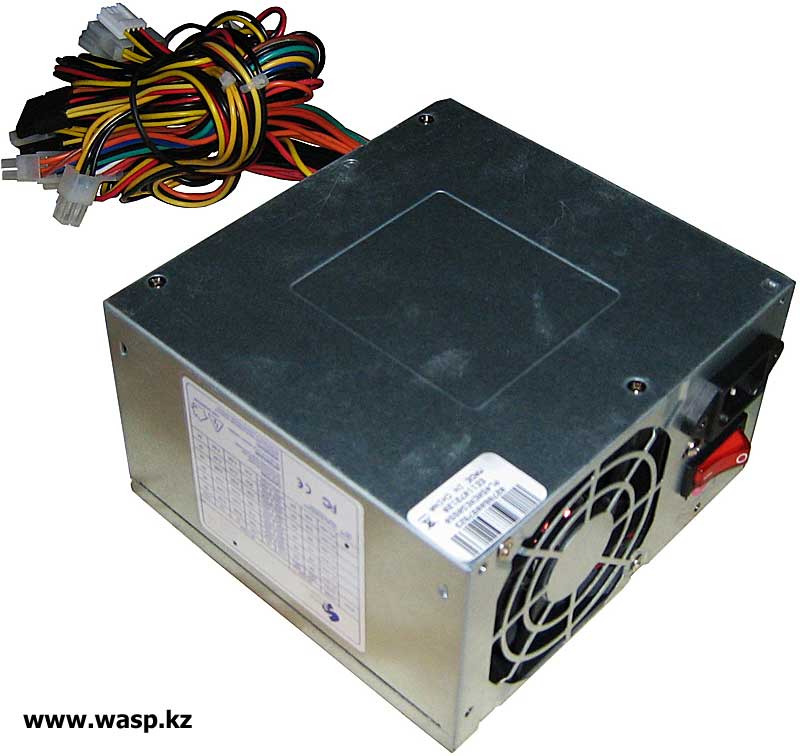

KME Safe Power PL450 400W блок питания разборка

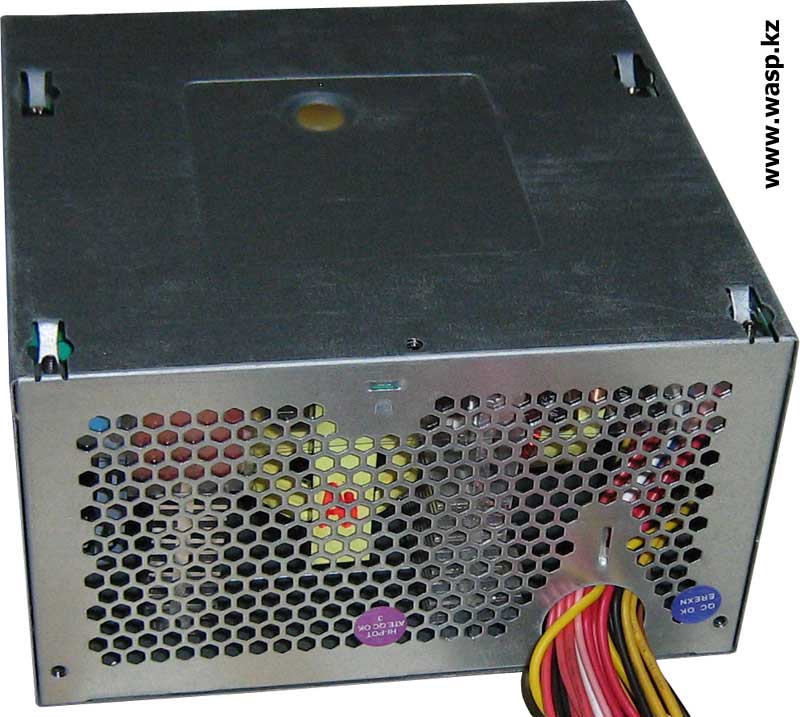

KME Safe Power PL450 ремонт блока питания





Так как Safe Power PL450 шел вместе с кейсом, соответственно он не имел никакой упаковки, и гарантия на него распространялась кейсовская – 10 дней на проверку… В комплекте был только один сетевой шнур.

Значит, вытаскиваем этот KME Safe Power PL450 и сразу же оцениваем его на вес – что же, весь вполне удовлетворим. Он гораздо тяжелее всяких там Нонеймов…



Внешне это стандартный БП, ничего примечательного. Корпус изготовлен из стали, толщиной ровно 0,5 мм. Для сравнения в некоторых дешевых БП используют какую-то жесть, например в Delux ATX-400W, толщина стали ~0,4 мм.



С одной стороны (лицевая БП и задняя часть ПК), имеется обычный 80 мм вентилятор, разъем питания, выключатель (с подсветкой), переключатель для сетей на 220 или 110 вольт. Имеется также наклейка со штрих-кодом, надписями PL450EREG0SS0 и EE11071645, а также «Made in China». Противоположная сторона почти полностью решетчатая – сотовая перфорация. Там же отверстие под провода. Отверстие не имеет обычной пластмассовой втулки, предохраняющей провода от перетирания. Здесь просто аккуратно завальцованы кромки. Бюджетный вариант. Там же две наклейки - тесты пройдены!



На боковой стенке наклейка с логотипом Safe Power, и отмеченная галочкой модель - PL450, технические характеристики – весьма скромная наклеечка. Характеристики с нее смотрим ниже. Эта наклейка универсальна - она используется на целый ряд разных блоков питания, от PL230 до PL450, указан стандарт ATX12V, два окошечка для галочек EPS12V и PFC, галочек нет... соответственно эти функции в этом блоке питания не реализованы. Два значка сертификации - европейская EC и американская FCC. Два значка Zone Dangereuse, предупреждающие об опасных напряжениях и использовании изделия в помещении.



Заявленные характеристики Safe Power PL450 таковы:



Вход:

• 115V, 60Hz, 10A

• 230V, 50Hz, 5A



Выход:

• Напряжение – 3,3/5/12V

• Максимальный ток – 36/40/21A



• +3,3V – 36A

• +5V – 40A

• Максимальная мощность – 275W

• Максимальная мощность 12V – 250W

• Общая мощность – 450W



Выход - DC Output +3.3v +5V +12V -5V -12V +5VSB
Максимальный ток - Max. Output Current 36А 40A 21A 0.5A 0.8A 2A
Мощность MAX 275W MAX 250W
Общая долговременная мощность 450W

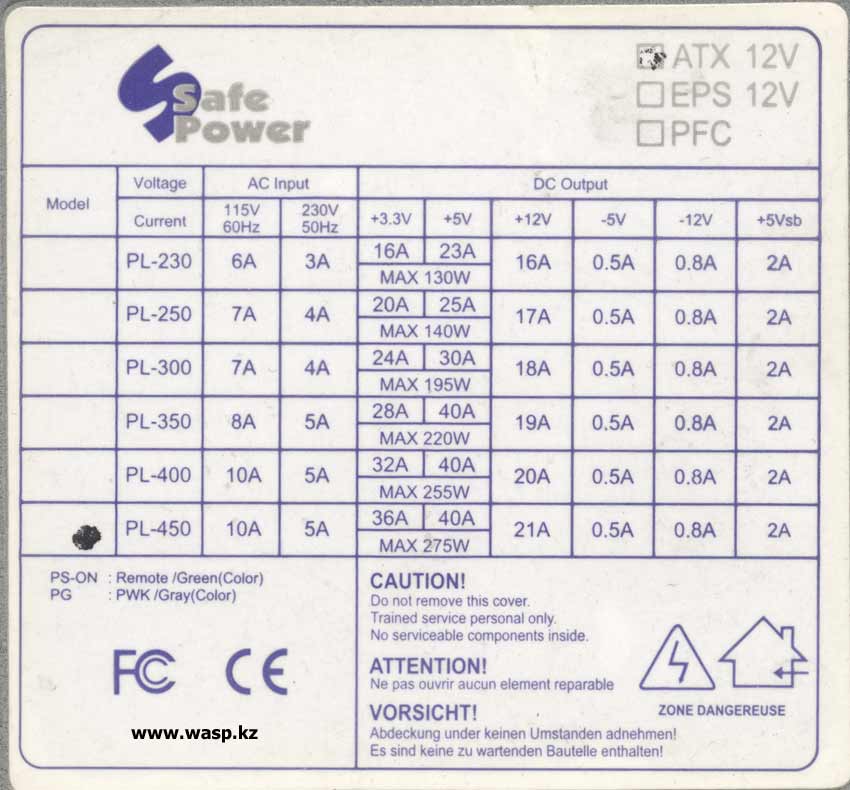

KME Safe Power PL450 наклейка с характеристиками

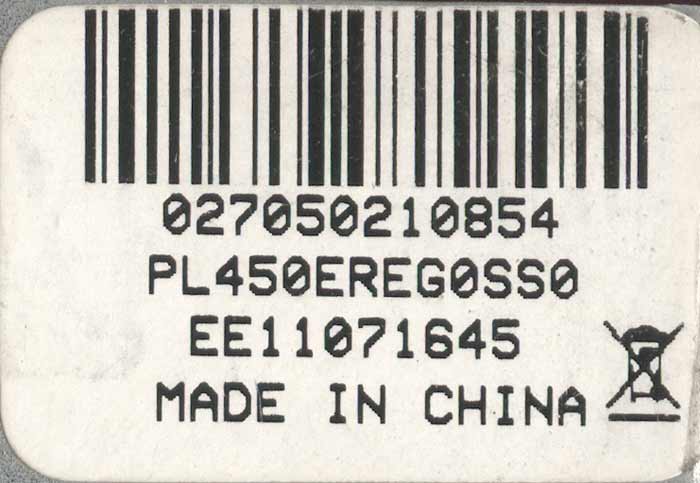

PL450EREG0SS0 - наклейка на блоке питания



Верхняя крышка крепится традиционным для этой модели БП способом - три винта сверху и два снизу. Нижние одновременно крепят и печатную плату.



Провода хорошей толщины – 2,5 мм (само сечение медного провода 0,8-1 мм), длиной чуть менее полуметра. Из разъемов имеем: 1 стандартный 20-пиновый разъем питания матплаты; к нему один дополнительно подключаемый, чтобы иметь «новый» 24-пиновый разъем питания; один 4-пиновый разъем дополнительного питания на 12 вольт; 6 разъемов типа Molex (молекс); 2 разъема питания под SATA устройства; 2 разъема под флоппи-дисководы. Как видим набор не богатый, но достаточный. Качество изготовления разъемов хорошее – они не клинят и не болтаются, как на некоторых иных моделях БП.



Никаких излишеств – трубок, оплеток, экранирования нет, провода стянуты обычными пластиковыми хомутами.



Снимаем крышку. Под нею лицезреем нутро Safe Power PL450. Печатная плата – толстый светлый текстолит – имеет стандартную схему обычных БП. В принципе они все одинаковы, различия в количестве и качестве деталей… Сборка хорошая, все разведенные элементы реализованы – пустых мест нет. Блок питания основан на микросхеме ШИМ-контроллер SG6105DZ. Входные конденсаторы большие и мощные 820 мкФ на 200 вольт, изготовлены китайской компанией Dongyangguang capacitor CO., LTD под торговой маркой HEC. Такой же мощный диодный мостик. На входе и выходе имеются впечатляющие фильтры питания и элементы защиты. Термистор NTC 5D-2, предохранитель 6,3A/250V, оптрон EL817 EverLight. Два сравнительно массивных алюминиевых радиатора. На первом радиаторе: MOSFET-транзисторы CEF02N6A и два 2SC3320L. На втором радиаторе: диоды Шоттки S30D40C, два S20C40C и еще один впритык к дросселю групповой стабилизации, толком маркировку не разглядеть... только первые буквы U20C.. .Выходные конденсаторы также хороши – плохо видно, но не менее 3300 мкФ.

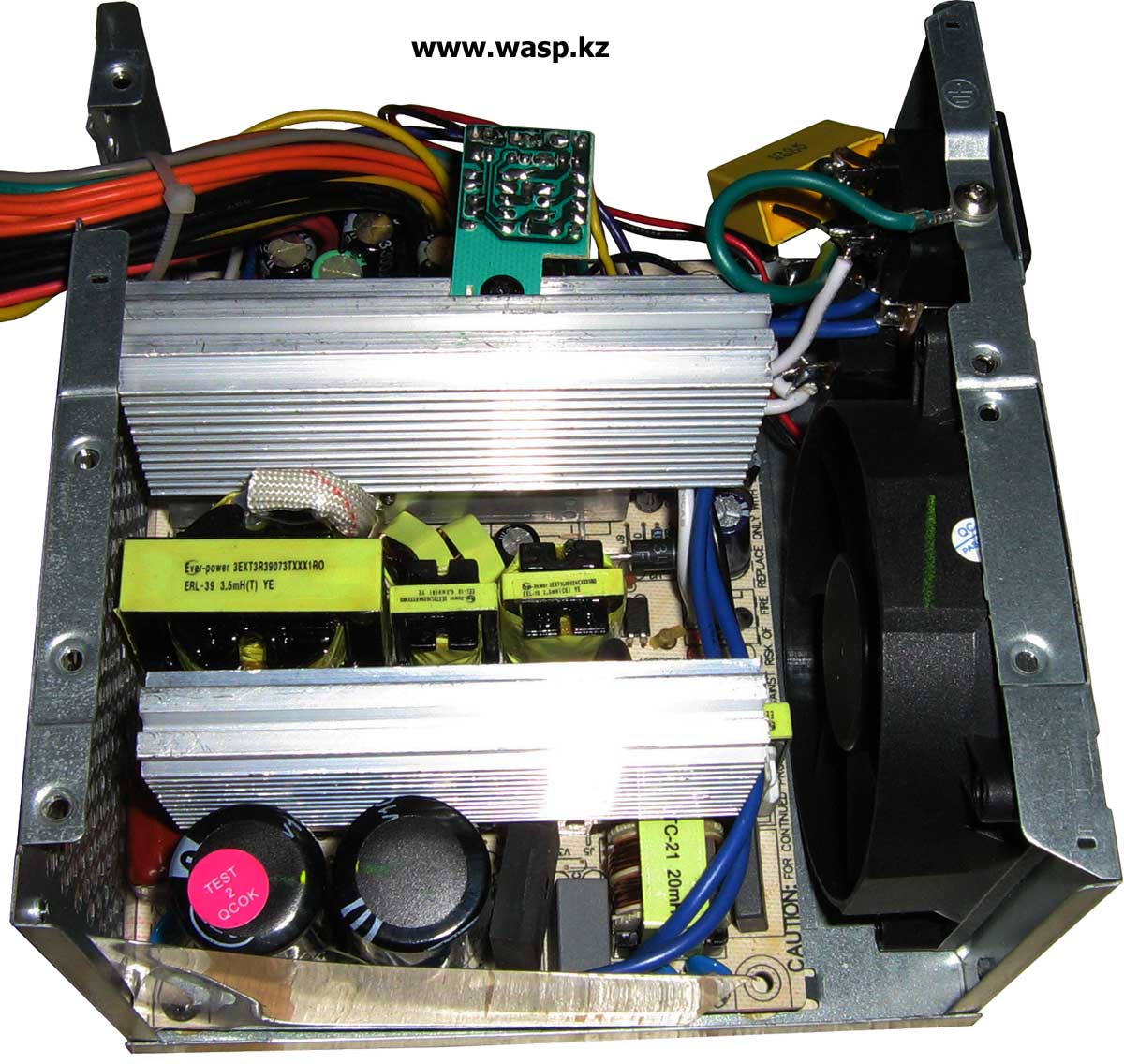

схема KME Safe Power PL450 блока питания

Щелкните по рисунку, чтобы увеличить!

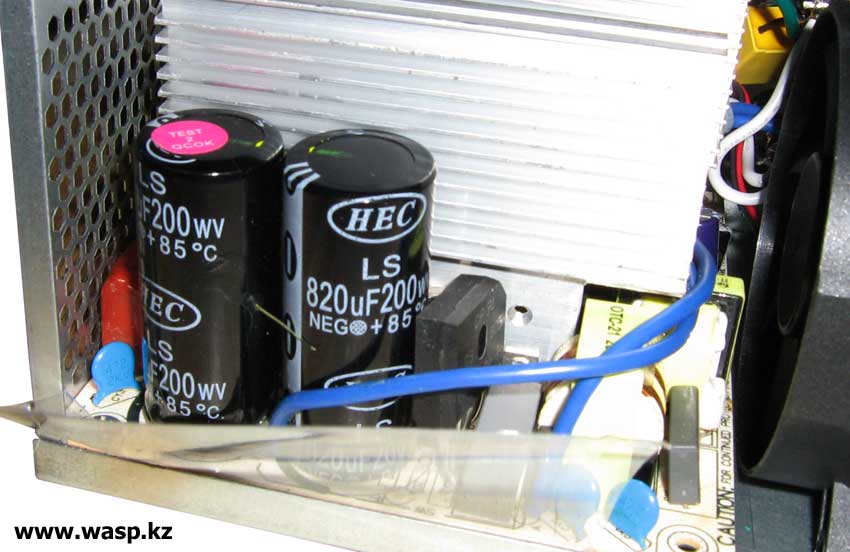

конденсаторы HEC в KME Safe Power PL450 400W

Входные сглаживающие конденсаторы



БП KME Safe Power PL450 разборка дроссель групповой стабилизации

Щелкните по рисунку, чтобы увеличить!

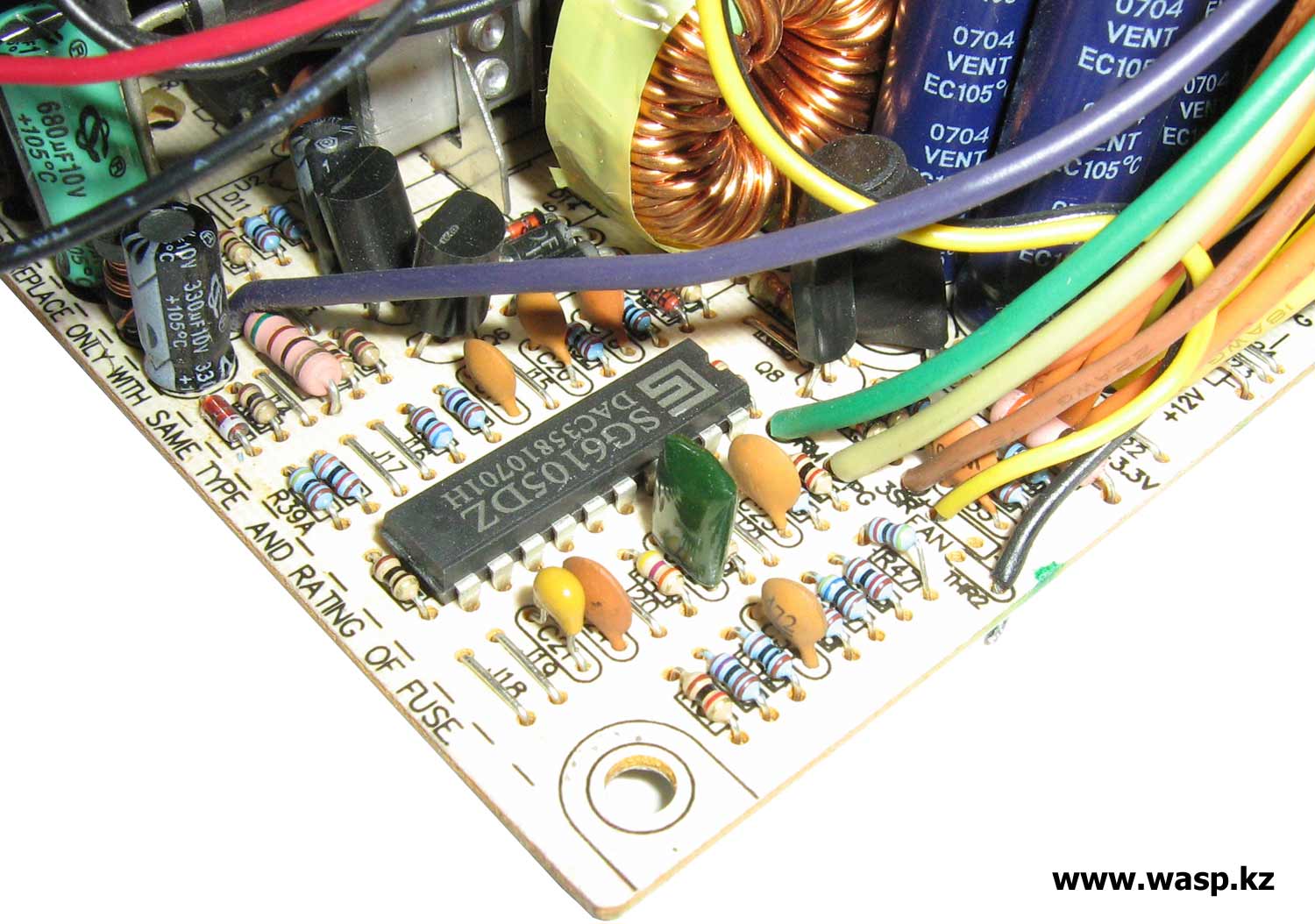

ШИМ-контроллер SG6105DZ в блоке питания KME

Щелкните по рисунку, чтобы увеличить!

Микросхема ШИМ SG6105DZ



Ever-power 3EXT3R39073TXXX1RO трансформатор

Щелкните по рисунку, чтобы увеличить!

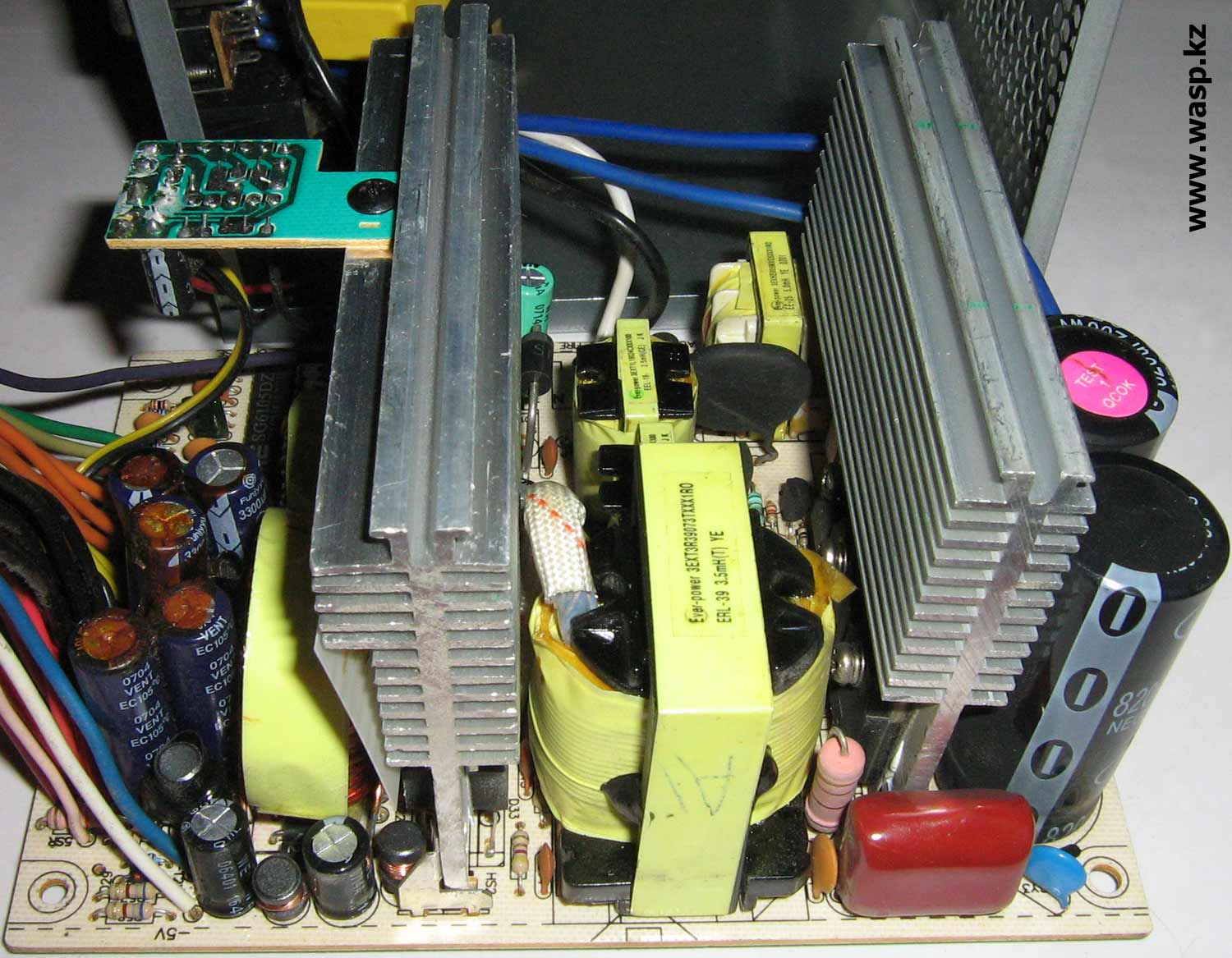

KME PL450 блок питания под маркой Safe Power устройство и ремонт

Щелкните по рисунку, чтобы увеличить!

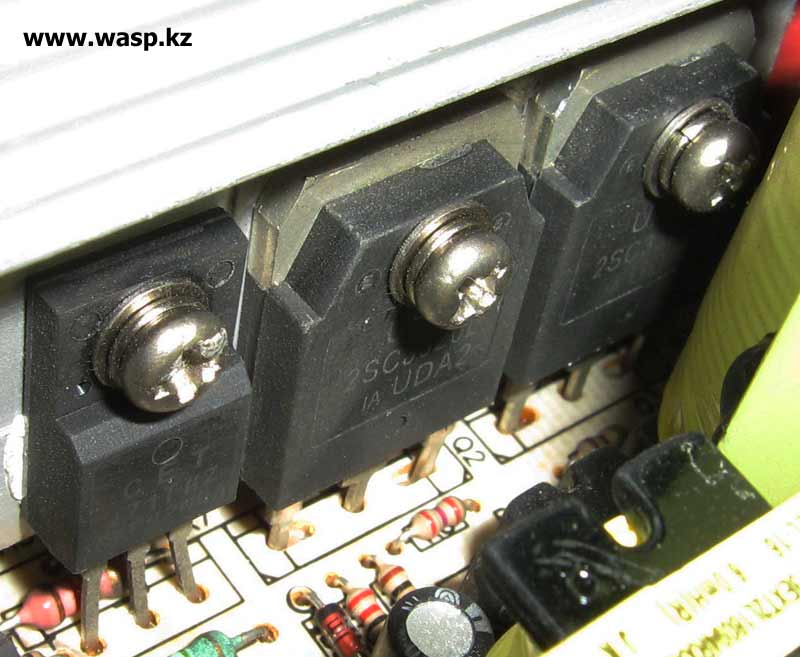

KME PL450 выпрямительные мощные транзисторы на выходе БП

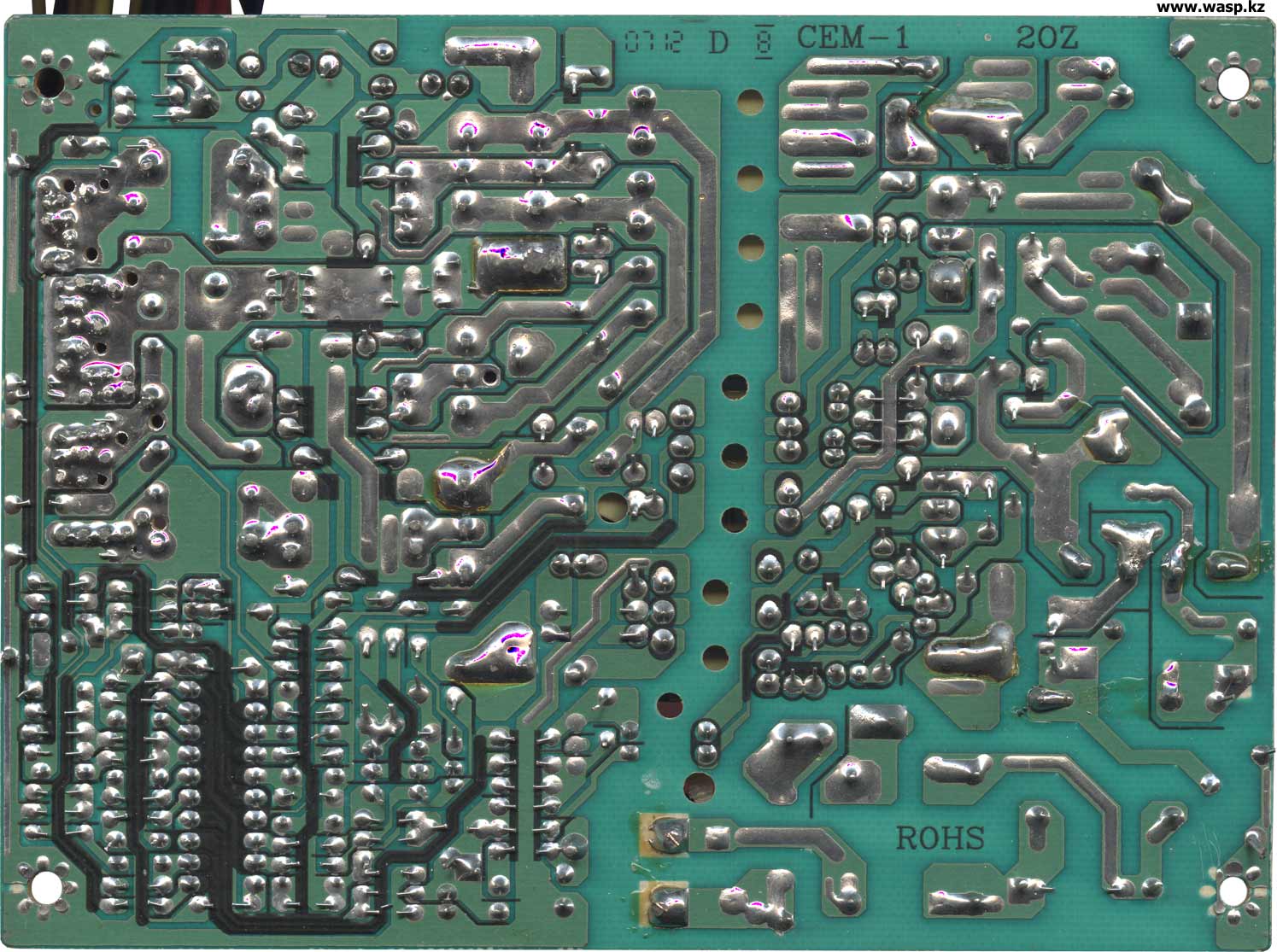

схема блока питания Safe Power PL450 производства KME

Щелкните по рисунку, чтобы увеличить!



Алюминиевые радиаторы достаточно массивные, с ребрами, оптимизированными под протягиваемые вентилятором потоки воздуха. К одному радиатору крепится датчик температуры и плата регулировки оборотов вентилятора. Суть в том, что вентилятор в этом блоке питания работает в штатном режиме на пониженных оборотах, но при чрезмерной нагрузке и соответственно повышенном нагреве (~ +50С), обороты возрастают до максимума, пока температура не придет в норму. В принципе это хорошо – вентилятора практически не слышно. Однако сколько я не пытался завести его на максимум, ничего не вышло. Трудно просто так загрузить БП до критических рамок… Плата регулировки оборотов вентилятора промаркирована Fan Speed Control 2006.09.12, на ней транзистор A733 и стабилизатор питания 2SA1020.



И об самом вентиляторе – он как уже говорилось обычный, 80 мм, семилопастный. По конструкции, скорее всего, имеет подшипники скольжения – т.е. обычные пластиковые втулки. Что и объясняет его относительную малошумность. Наклейка на вентиляторе: логотип KME (KMEX), модель DF0802512SEUN, Part No: 3EXB608025TOXXX100, питание от постоянного тока 12 вольт 0,39 ампер, Fly-U. На вентиляторе так же ряд значков сертификаций и соответствия стандартам.

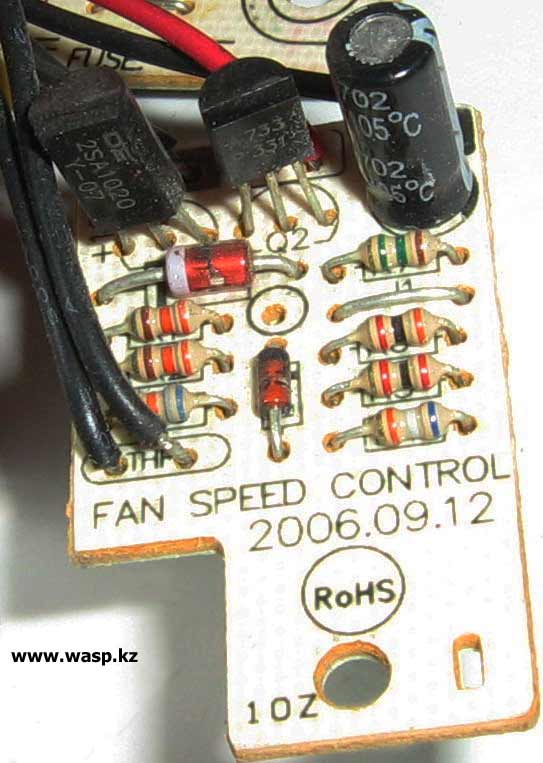

Fan Speed Control в блоке питания 2SA1020 настройка



схема регулятора оборотов вентилятора в PL-450 блоке питания

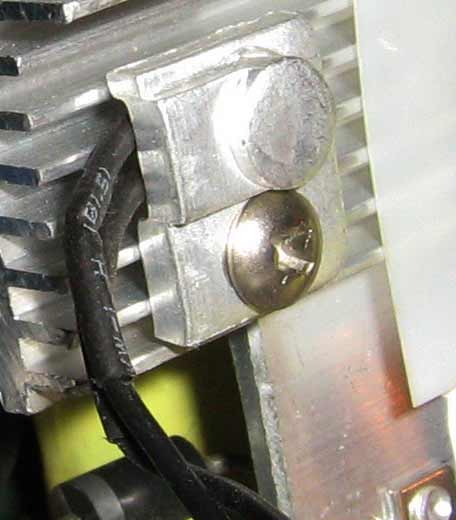

датчик температуры в блоке питания Safe Power PL450

Датчик температуры на радиаторе в блоке питания...

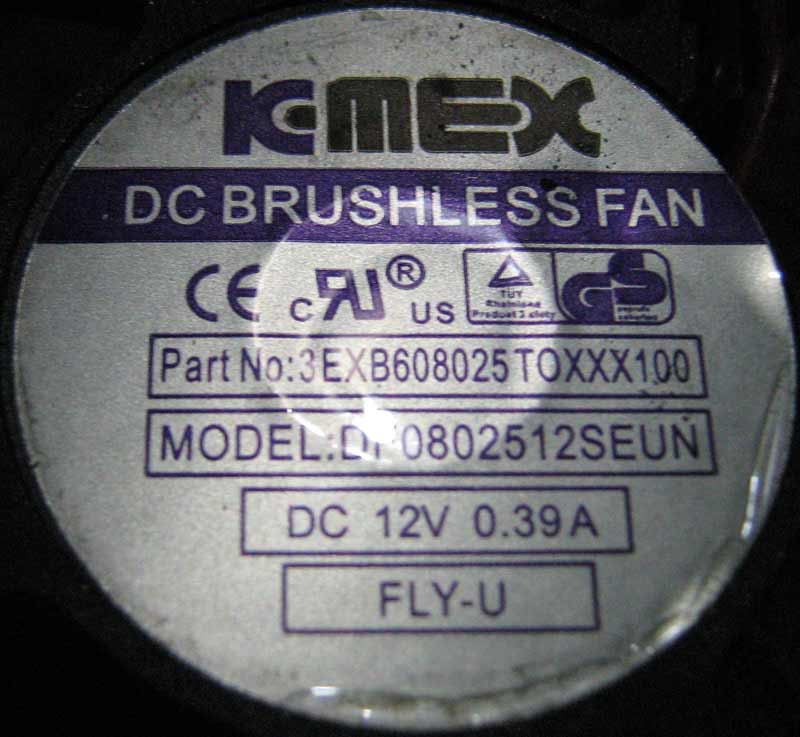

KME модель DF0802512SEUN вентилятор в БП



В реальных условиях работы, Safe Power PL450 показал стабильно средние результаты. Линия в 3,3 вольта, как имеющая отдельную стабилизацию мало на что влияет, зато 5 и 12 вольтовые линии, как взаимосвязанные, имеют четкую тенденцию легко «проседать» и «задираться»… Конечно, в зависимости от нагрузки на ту или другую линию.



Итог. Конечно, этот блок питания не относится к «продвинутой» верхушке средь своих соплеменников, он, честно говоря, не дотягивает и до середнячков… Он бюджетник, этот KME Safe Power PL450. Но так должно быть в идеале, для тех «знатоков» (пишущих компетентные статьи в лакированные IT-журналы), которые в глаза не видели основной массы БП (и вообще, как мне кажется, оторваны от действительности), которыми комплектуются 90% всех компов и не только у нас... А это страшные Нонеймы, всевозможные OPC, OTC, Dell, Deluxe… Их цена колеблется в районе 10 баксов, внутренне, по исполнению это невообразимые шедевры самодеятельности и сверхэкономии – удивляюсь, как это вообще работает, и порою много лет! Ведь в них отсутствует 50-70% деталей! А те, что присутствуют – просто отбраковка и мусор радиоэлектронной промышленности. Да, Китай страна загадок… И именно такие БП есть бюджетные! Они есть и это факт и от него не отмахнуться, граждане «знатоки».



Поэтому, в таких условиях, понятия «бюджетный», «средний», «высший», несколько смещаются или же толкуются иначе. Safe Power PL450 при таком раскладе – хороший средний блок питания, удобный, комфортный и надежный. Можно сказать, им оснащаются уже более-менее достойные ПК.



P.S. Теперь несколько слов вообще о блоках питания Safe Power (можно встретить эти же БП, но под именем или торговой маркой Ever-power). Хоть все они выдержаны в одном стиле, зачастую это касается лишь внешности. Например, сегодняшний подопытный – PL450 и предыдущий – PL400, внешне близнецы братья, даже весят примерно одинаково. Однако на поверку оказывается все гораздо печальнее. Вскрыв PL400 мы видим безотрадную картину урезательства… Нет сглаживающих входных фильтров – сэкономили на дросселях… Однако, некоторое время назад у меня был так же PL400 и в нем я наблюдал более прогрессивную картину – все было на месте. Некогда мне в руки попадал PL300, так он был вообще идеален. Можно сказать на уровне именитых брендов!



Это говорит о случайности. Как вам случаем повезет, как случаем взбредет в голову производителю, а вдруг ему случайно попадется партия «не совсем качественных» радиодеталей?.. За такими глаз да глаз нужен, но и он не гарантия. И в этом я вижу самый главный минус этих блоков питания. Хотя, конечно, преобладает лучшее.



Сайт изготовителя - kmepc-com





Михаил Дмитриенко, Алма-Ата, 2007
