D-Link DES-1008D неуправляемый коммутатор с 8 портами 10/100Base-TX

D-Link DES-1008D неуправляемый коммутатор с 8 портами 10/100Base-TX





Восьмипортовый коммутатор, или по-другому свитч D-link DES-1008D является неуправляемым, то есть - в нем нет веб-интерфейса, куда можно было бы зайти и выставить те или иные значения. Подключился к любому LAN порту и - поехали.

У нас в Алматы этот свитч стоит примерно 2500 тнг. Устройство очень простое, об нем достаточно информации в интернете и без меня, я же восполню пробел и выложу то, чего нет - плату электроники крупным планом.

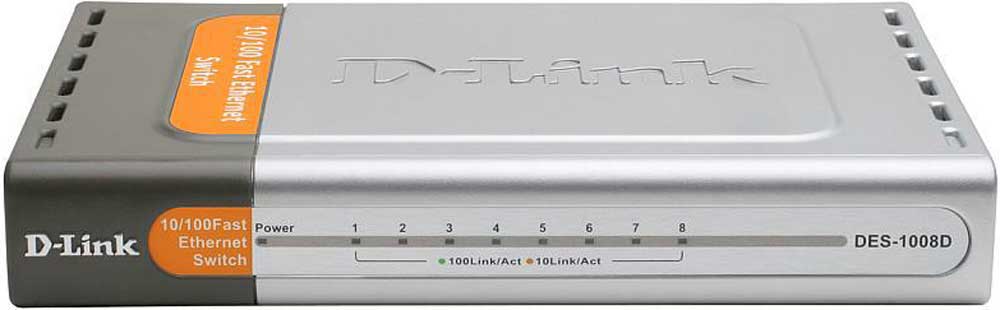

D-Link коммутатор для небольших офисных сетей

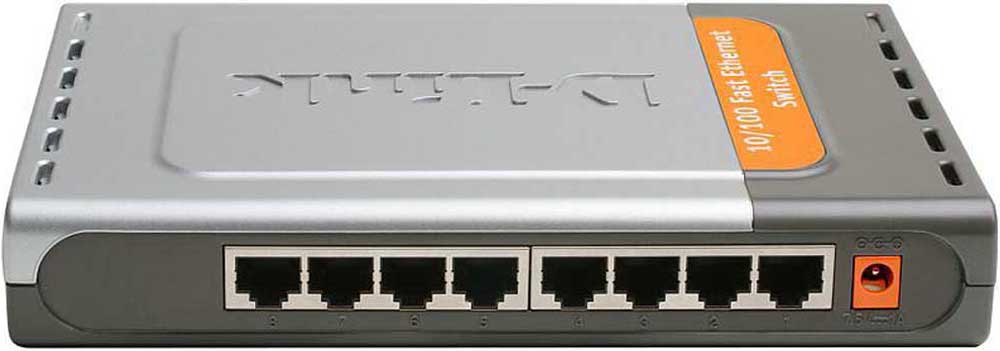

как создать в малом офисе локальную сеть из нескольких компьютеров



D-Link DES-1008D неуправляемый коммутатор с 8 портами 10/100Base-TX

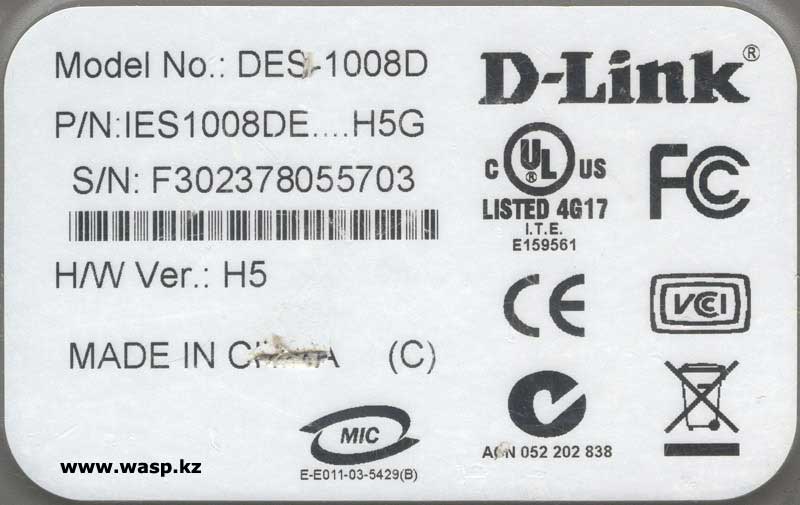

Внешне D-link DES-1008D - это обычная пластмассовая коробочка, довольно таки большая, с индикацией на передней панели, восемью портами LAN на задней панели и одним разъемом под внешний блок питания - постоянный ток 7,5 вольт. На нижней стороне устройства мы видим резиновые ножки, элементы для крепления на стену и этикетку, которая гласит: D-Link, Model No: DES-1008D, P/N: IES1008DE....H5G, затем серийный номер, штрих-код, потом версия прошивки H/W Ver.: H5, потом сообщается, что продукт сделан в Китае. Далее идут значки сертификаций и соответствий: FCC, E159561, ну и так далее...

Откручиваем пару винтов и снимаем крышку. Внутри одна единственная плата, она в свою очередь также притянута еще тремя винтами к нижней части корпуса. Извлекаем ее.



схема коммутатора D-Link DES-1008D все элементы DL1008D

Щелкните по рисунку, чтобы увеличить! - click to zoom image

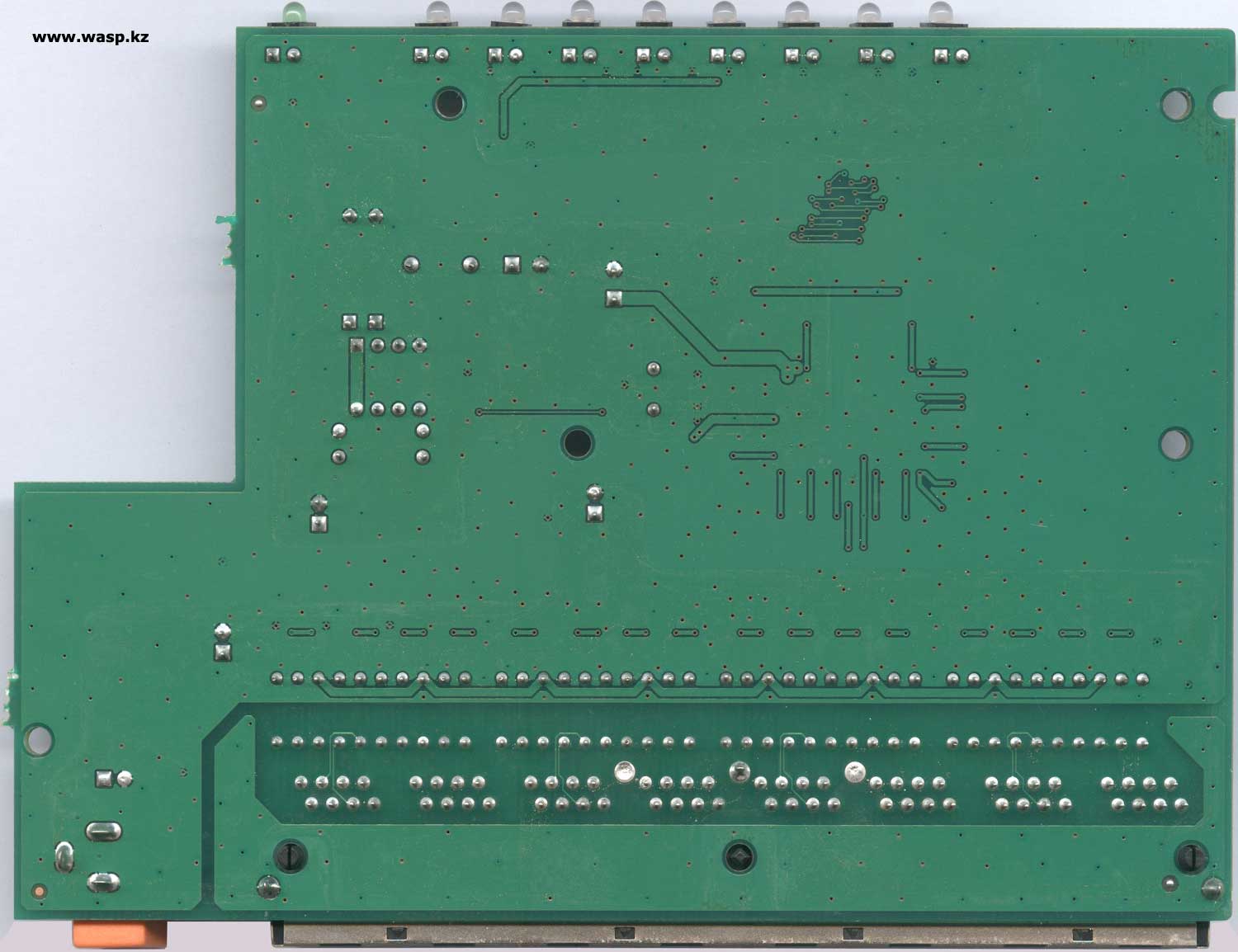

свитч D-Link DES-1008D схема платы электроники

Щелкните по рисунку, чтобы увеличить! - click to zoom image



Плата покрыта зеленым лаком, на ней красуется логотип D-Link 8 10/100 Swith, снова знаки сертификатов, потом 28071с, затем наклейка со штрих-кодом и цифрами 021781762287. Плата основана на чипе D-Link DL1008D (0729SH14 F0S1872.1D). Микросхема AP34063 - импульсный стабилизатор питания, как, можно видеть на фото, U2 - эта микруха погорела. И как выяснилось, такое с ними случается регулярно... еще один стабилизатор питания, обозначенный на плате как U3 - B1412, так же на плате кварц N25.000 7D20PV. Возле выходных портов расположены четыре LAN трансформатора FM-318LLF производства Tonyo. восемь разъемов RJ45 закрыты металлическим экраном, рядом с ними стандартный разъем питания для внешнего блока питания. На другом конце платы распаяны девять светодиодов - восемь индикация подключенных портов, один индикатор питания. На плате есть некоторое количество разведенных, но не распаянных мест, среди них место под микросхему, на плате обозначено как U5 - там должен быть чип EEPROM памяти с прошивкой (кстати, некоторые умельцы впаивают туда заранее прошитый чип)...

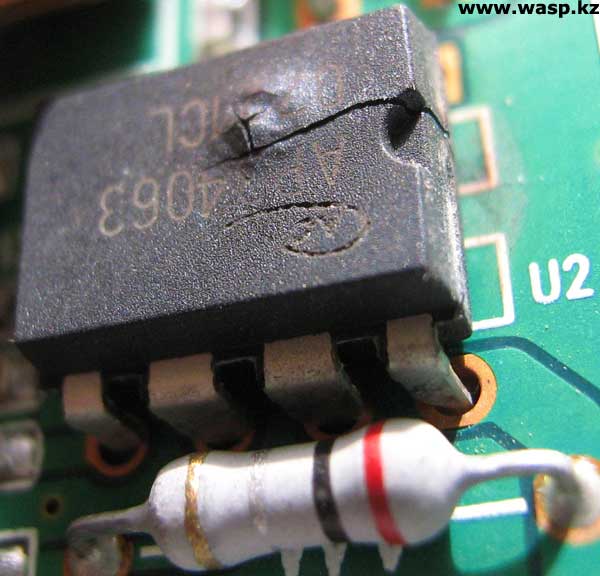

D-Link DES-1008D сгоревшая микросхема AP34063 замена

Сгоревший AP34063 на плате свитча...



На обратной стороне платы нет ничего.

Чуть позже компания D-Link выпустила под этим же наименованием несколько измененную версию коммутатора в черном корпусе, но там чип уже маркирован как DL1008F, а так как сама D-Link эти микросхемы не выпускает, то, что там на самом деле - один бог знает. На этой модернизированной модели DES-1008D уже впаян чип EEPROM памяти.



Некоторые характеристики D-Link DES-1008D:



Количество портов коммутатора 8 x Ethernet 10/100 Мбит/сек

Размер таблицы MAC адресов 1024

Поддержка стандартов Auto MDI/MDIX

EEE 802.3 10Base-T Ethernet

IEEE 802.3u 100Base-TX Fast Ethernet

Автосогласование ANSI/IEEE 802.3 NWay

Управление потоком IEEE 802.3x

Протокол CSMA/CD

Топология - Звезда

Метод коммутации Store-and-forward

Потребляемая мощность - свитч 3,3 Вт, свитч и БП 5,45 Вт

Размеры (ШxВxГ) 192 x 32 x 118 мм

Вес 301 г



Отзывы и впечатления об коммутаторе D-Link DES-1008D в большинстве своем положительные, он работает годами и практически не требует никакого внимания. Хорошо зарекомендовал в малых сетях небольших офисах компаний.



Страницы на сайте производителя, здесь можно прочесть дополнительную информацию и скачать Руководство пользователя





Михаил Дмитриенко, Алма-Ата, 2013 г.





D-Link DES-1008D unmanaged switch with 8 ports of 10/100Base-TX





Eight-port, or otherwise switch D-link DES-1008D is an unmanaged, that is - there is no web interface, where one could go and expose certain values. Connected to any LAN port, and - let's go.

Here in Almaty this switch is about 2500 KZT. The device is very simple, there's enough information on the internet without me, I will fill the gap and lay out what is not there - the electronics board close-up.

Externally D-link DES-1008D - this is a common plastic box, still quite large, with a display on the front panel, eight LAN ports on the back panel, and a connector for an external power supply - 7.5 volts direct current. On the bottom side of the device we can see the rubber feet, the elements for wall mounting and a label that reads: D-Link, Model No: DES-1008D, P / N: IES1008DE .... H5G, then the serial number, barcode, then the firmware version H / W Ver.: H5, then reported that the product is made in China. Next come the icons Certification and compliance: FCC, E159561, and so on ...

Unscrew a couple of screws and remove the cover. Inside one single fee, which in turn also dragged in by three screws to the bottom of the case. Retrieve it.

Board covered with green paint, logo emblazoned on it D-Link 8 10/100 Swith, signs certificates again, then 28071s, then the sticker with a bar code and numbers 021781762287. The board is based on the chip D-Link DL1008D (0729SH14 F0S1872.1D). Chip AP34063 - switching regulator power supply, as you can see in the photo, U2 - this mikruha stung. And as it turned out, this has happened to them regularly ... another voltage regulator, designated by the board as U3 - B1412, also on the board quartz N25.000 7D20PV. Near the output ports are four LAN transformer FM-318LLF production Tonyo. eight RJ45 connectors closed metal screen next to them a standard power connector for external power supply. At the other end of the card LEDs are wired nine - eight display connected ports, one power indicator. The board has a number of divorced, but not soldered places, among them a place in the chip, the board designated as U5 - there has to be a chip EEPROM memory with the firmware (by the way, some craftsmen soldered there in advance stitched chip) ...

On the reverse side there is nothing.

A little later, the company D-Link has released under the same name a few modified version of the switch in a black casing, but there is a chip labeled as DL1008F, as well as the very D-Link does not produce these chips is that there really is - God knows . This upgraded model of DES-1008D is soldered chip EEPROM memory.



Some characteristics of the D-Link DES-1008D:



The number of switch ports 8 x Ethernet 10/100 Mbit / s

MAC address table size 1024

Standards support Auto MDI / MDIX

EEE 802.3 10Base-T Ethernet

IEEE 802.3u 100Base-TX Fast Ethernet

Auto-negotiation of ANSI / IEEE 802.3 NWay

IEEE 802.3x Flow Control

CSMA / CD protocol

Topology - Star

Switching Method Store-and-forward

Power consumption - 3.3 W switch, the switch and the power supply of 5.45 W

Dimensions (WxHxD) 192 x 32 x 118 mm

Weight 301 g



Reviews and impressions about the switch D-Link DES-1008D mostly positive, it works for years and is virtually no attention. Has worked well in small networks of small companies' offices.



Pages on the site, you can read more information and to download the User Manual



Michael Dmitrienko, Almaty, 2013
