Sanyo TRC 2450 кассетный диктофон, Япония

Sanyo TRC 2450 кассетный диктофон, Япония





Кассетный диктофон Sanyo TRC 2450 можно смело отнести к разряду вымерших девайсов, к антиквариату, который представляет интерес исключительно как предмет близкой, но навсегда ушедшей эпохи, Истории... Дату изготовления его я не нашел, но судя по дизайну - этак 80 годы ХХ века, а то и 70-х...

Внешне это довольно симпатичное устройство, пластмассовый корпус серебристой окраски, с черной пластмассовой вставкой. Крышка кассетного отсека тоже черная, некоторые элементы "под хром"... в общем стильный винтажный вид.

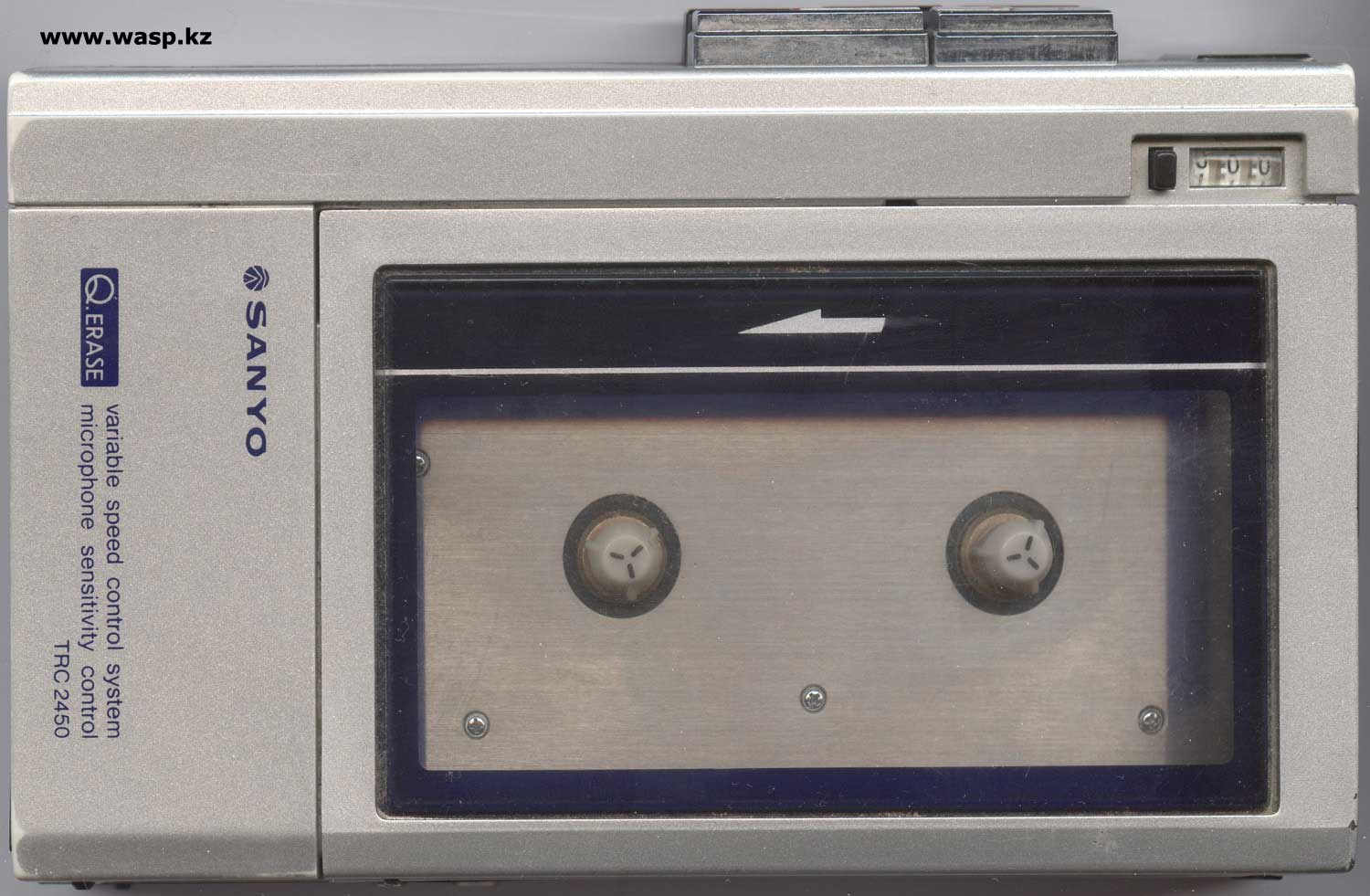

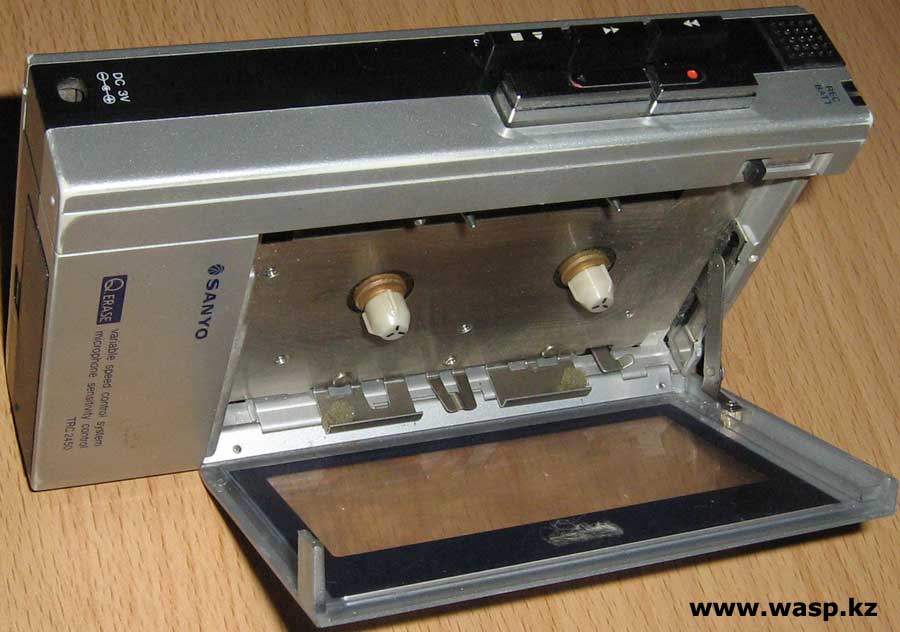

Большинство передней стороны диктофона Sanyo TRC 2450 занимает кассето-приемник, его крышка. Она изготовлена из той же пластмассы, что и весь корпус, а посередине оконце из оргстекла. На крышке стрелка, указывающая движение ленты при записи или прослушивании. В одном углу расположен трехсегментный счетчик расхода ленты и кнопка сброса значений. Так же на передней панели мы видим логотип компании Sanyo, краткий анонс продута: variable speed control system, microphone sensitivity control, название модели TRC 2450 и в синем прямоугольнике загадочная надпись Q.Erase... это просто "быстрое стирание"...



Sanyo TRC 2450 кассетный диктофон, Япония



диктофон Sanyo TRC 2450 передняя панель

Щелкните по рисунку, чтобы увеличить! - click to zoom image

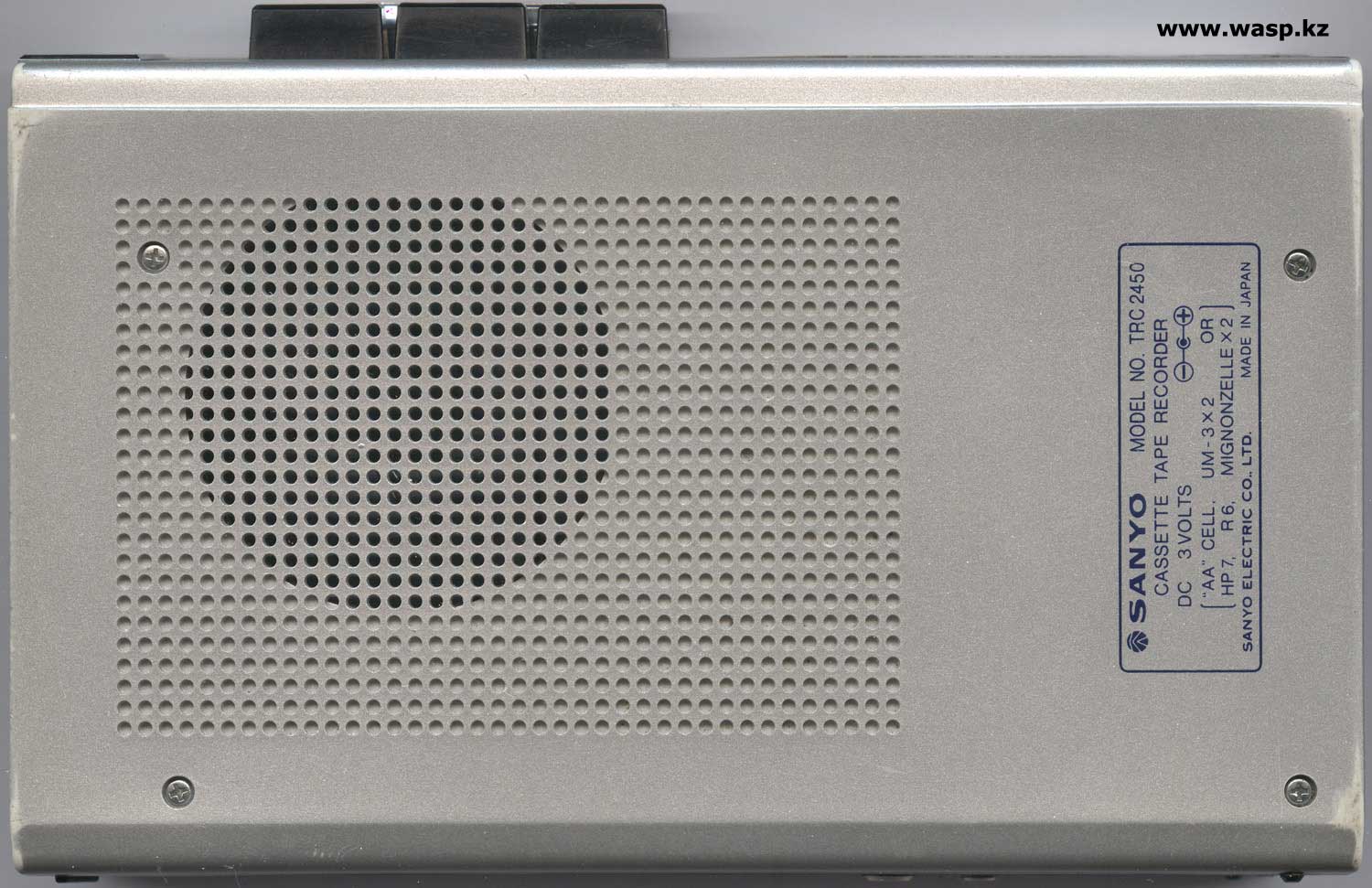

Сразу же посмотрим на заднюю панель диктофона. Она также серебристая, на ней четыре винта, которые удерживают эту крышку. Также целое поле как бы отверстий, средь которых всего часть сквозных, они образуют круг и за ним динамическая головка диктофона. Там же нанесен шильдик устройства, на нем: SANYO Model No. TRC 254, Cassette Tape Recorder, DC 3 Volts ["AA" Cell UM-3x2 or HP7, R6, Mignonzelle x2], Sanyo Electric CO.,LTD. Made in Japan.



задняя сторона диктофона Sanyo TRC 2450

Щелкните по рисунку, чтобы увеличить! - click to zoom image



Теперь смотрим на верхнюю часть, так сказать - боковушку. В ней черная пластмассовая вставка, которая опоясывает по торцевым частям весь диктофон. На ней мы видим, слева направо: разъем под внешний блок питания на постоянный ток 3 вольта, там же схема полярности. Потом идут пять кнопок управления - три черной пластмассы, две пластмассовые же, но под хром. Первые три: остановка/открытие кассетоприемника, две кнопки перемотки и ускоренного поиска (при одновременно нажатой кнопке записи происходит быстрое стирание кассеты). Нижние две кнопки - воспроизведение и запись. Далее на самом углу расположены две хромированные вставки, одна с отверстиями - там расположен микрофон, вторая с прорезью, под которой расположен светодиод, который светит в двух режимах - при записи и при разрядке батареек.



диктофон Sanyo TRC 2450 кнопки управления

Щелкните по рисунку, чтобы увеличить! - click to zoom image

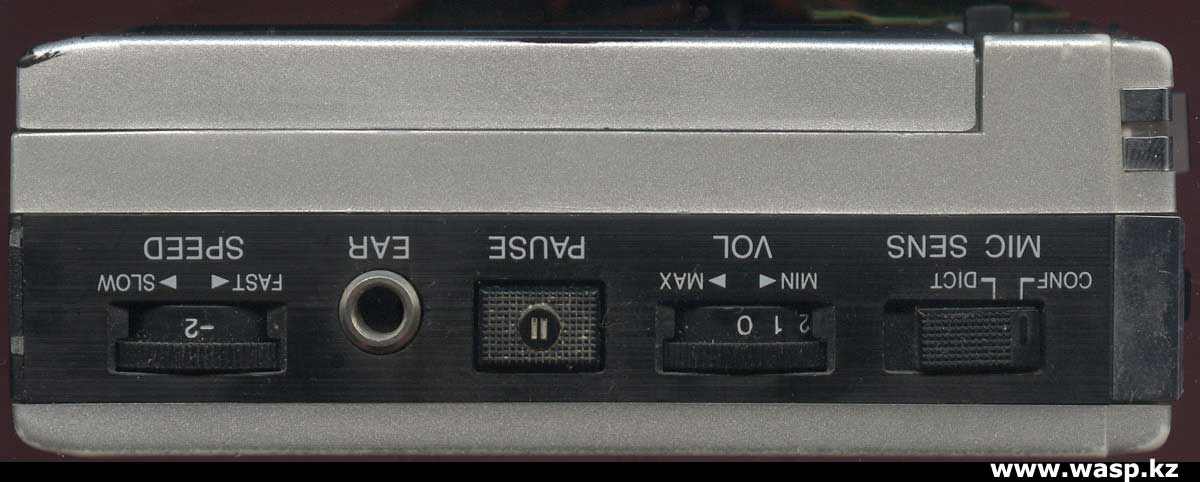

Теперь смотрим на следующую боковину. Там расположены следующие элементы: переключатель MIC SENS - режимов микрофона - CONF и DICT... Потом идет регулятор уровня громкости воспроизведения, затем кнопка PAUSE - пауза, потом разъем типа мини-джек, для подключения наушников. Следующий регулятор - скорость движения ленты при записи/воспроизведении, пределы регулировки -2, -1, 0, +1, +2, +3



скорость записи, громкость на диктофоне Sanyo TRC 2450

Щелкните по рисунку, чтобы увеличить! - click to zoom image

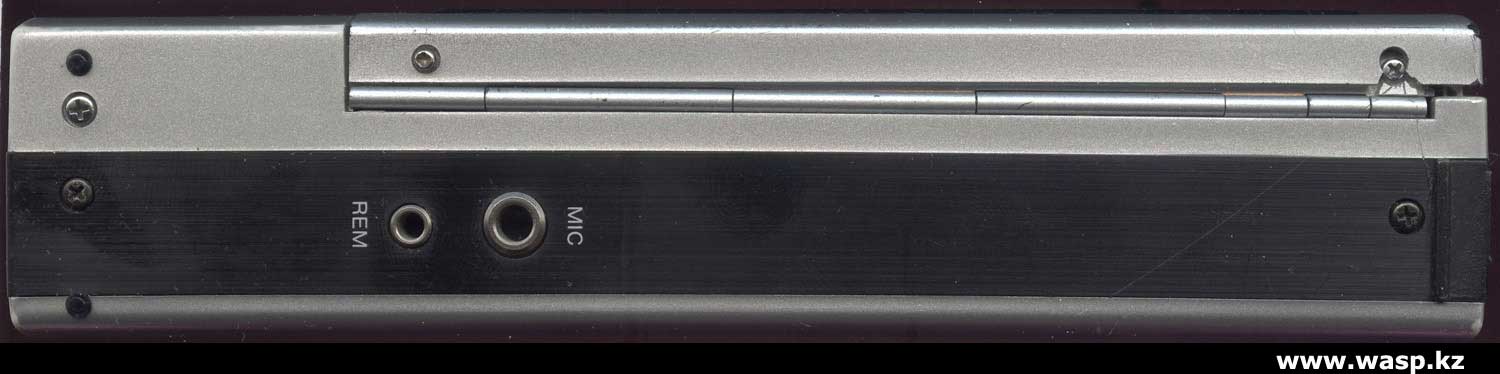

На нижней боковине диктофона снова видим несколько винтов, которые скрепляют половинки корпусов, так же два винта, которые держат крышку кассетоприемника (на моем экземпляре Sanyo TRC 2450 виден скол пластмассы на крышке, из-за чего она болтается). Из элементов только два разъема: один пальчиковый мини-джек для подключения внешнего микрофона и похожий разъем меньшего диаметра, под ним надпись REM - не знаю его предназначение.



Sanyo TRC 2450 подключение внешнего микрофона

Щелкните по рисунку, чтобы увеличить! - click to zoom image

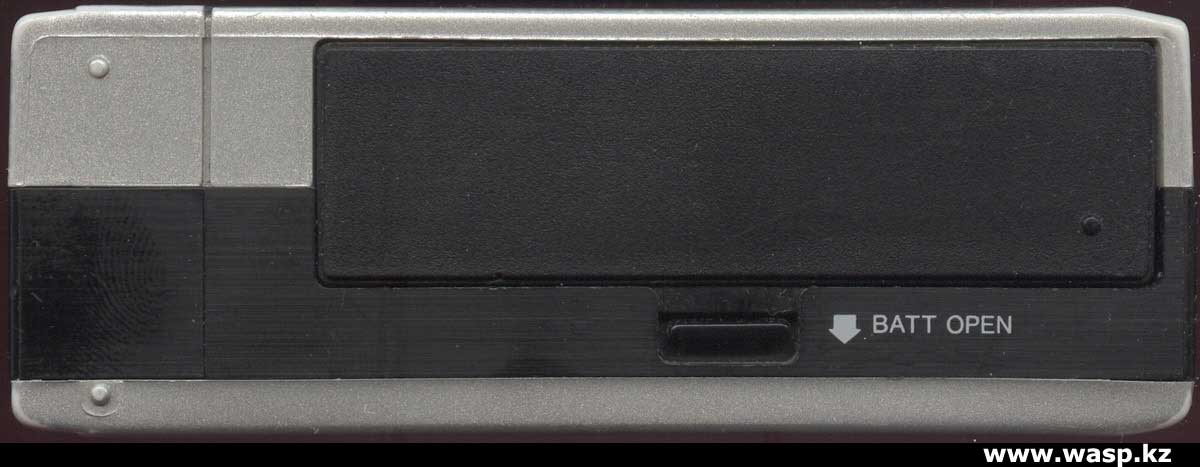

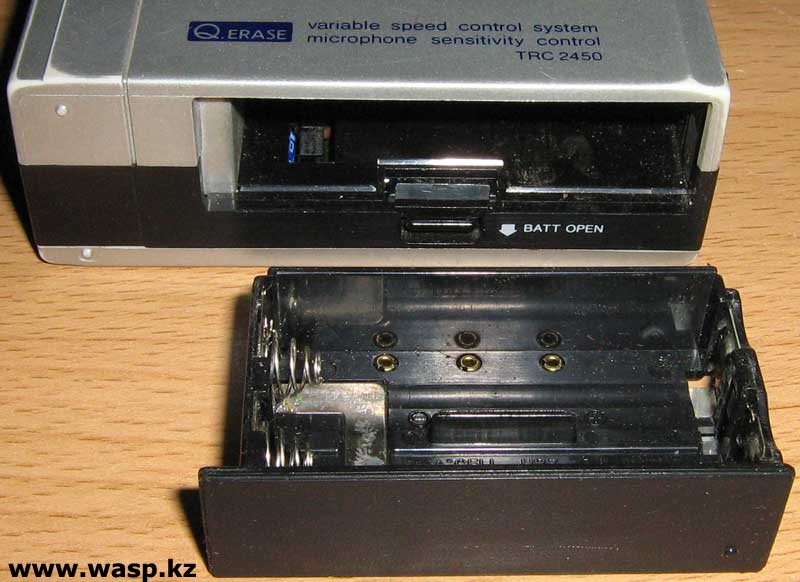

Последний торец на этом диктофоне имеет лишь отсек под батарейки, чтобы его вынуть, надо отжать специальный фиксатор, куда показывает стрелка.



отсек батареек Sanyo TRC 2450 японский диктофон

Щелкните по рисунку, чтобы увеличить! - click to zoom image

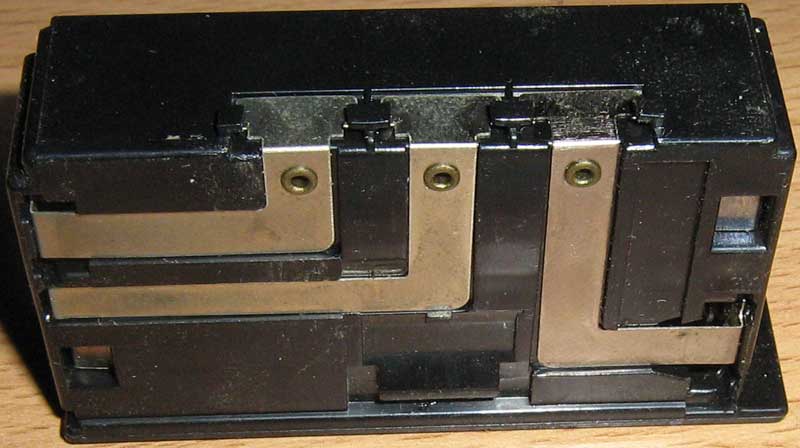

пенал под батареи или аккумуляторы на диктофон Sanyo TRC 2450



Sanyo TRC 2450 блок с батарейками АА на магнитофон

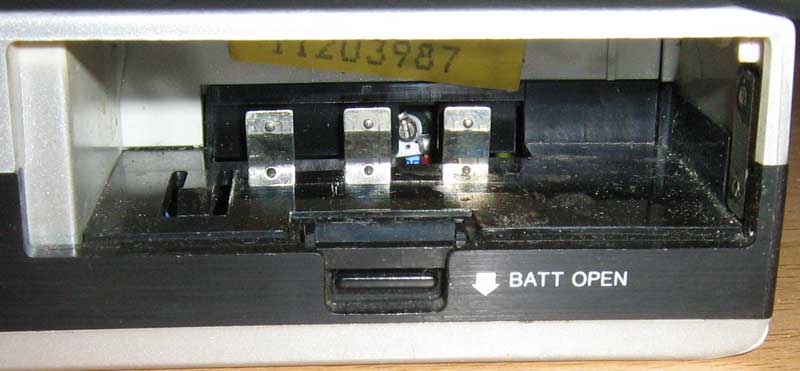

контакты для питания внутри Sanyo TRC 2450

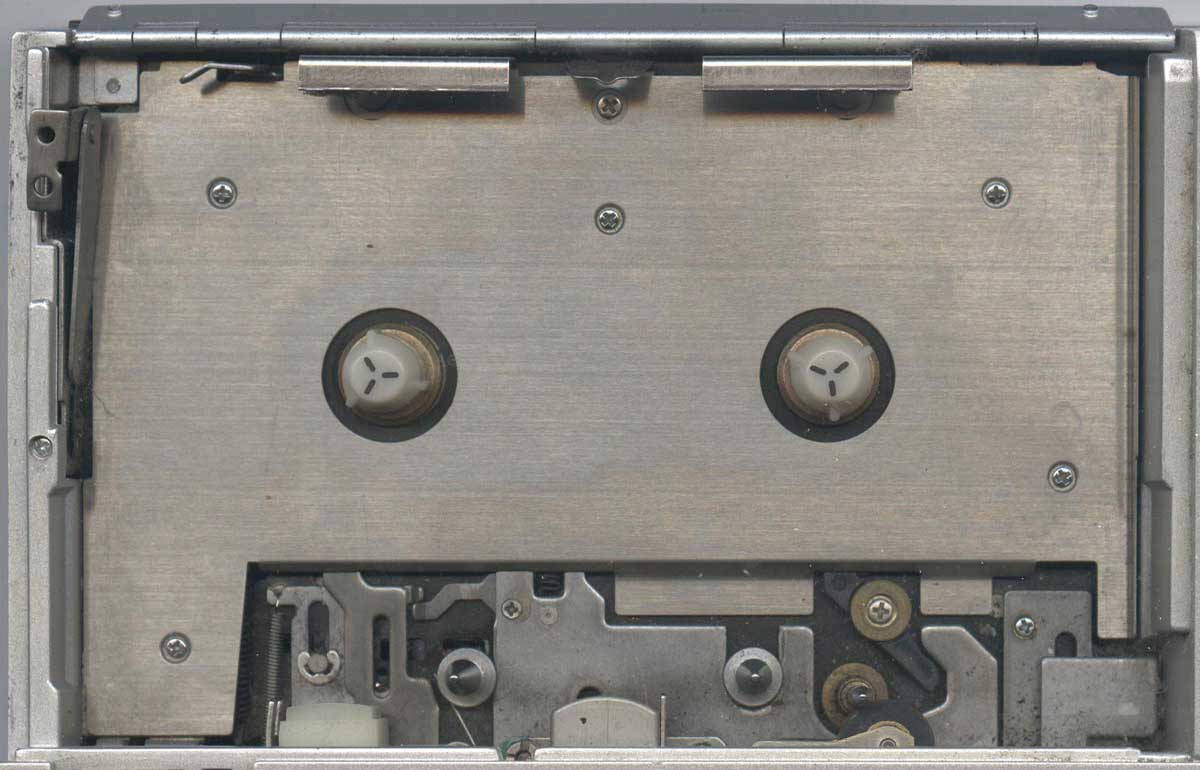

Теперь пора приступить к разборке диктофона Sanyo TRC 2450... сперва выкручиваем четыре винта и снимаем заднюю крышку, внутри видим плотно напичканные внутренности. В первую очередь плату электроники, частично закрытую экраном и динамическую головку, под ними лентопротяжный механизм - ЛПМ, микрофон и индикатор. Начнем по порядку.

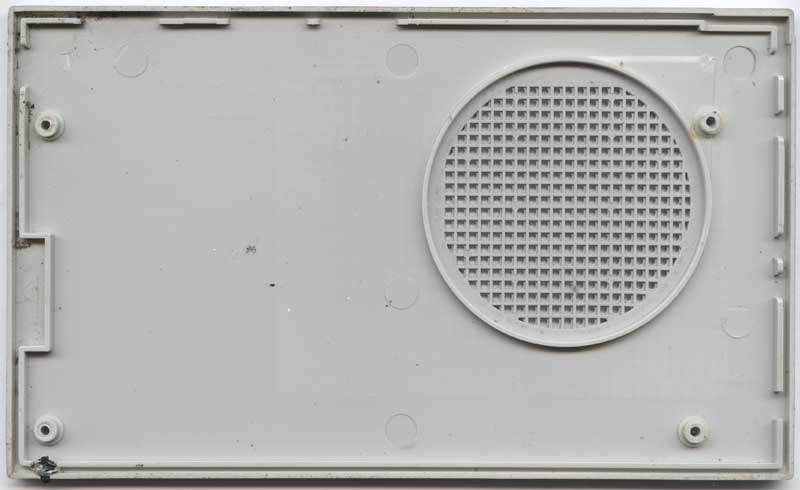

задняя крышка диктофона Sanyo место под динамик

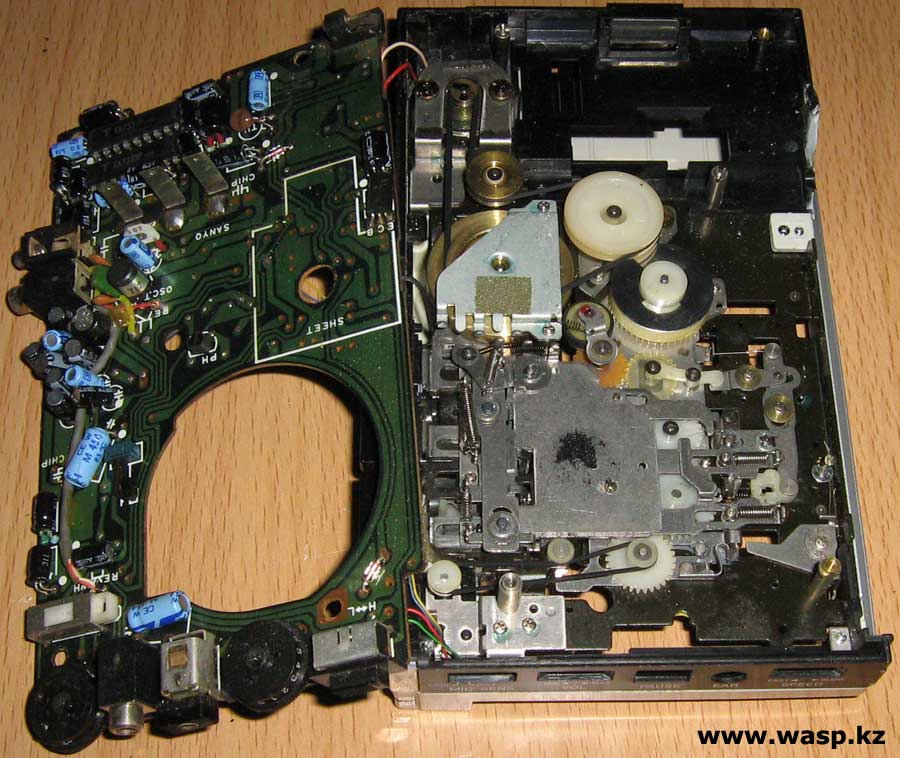

устройство диктофона Sanyo TRC 2450 разборка



ремонт диктофона Sanyo TRC 2450 снимаем плату электроники

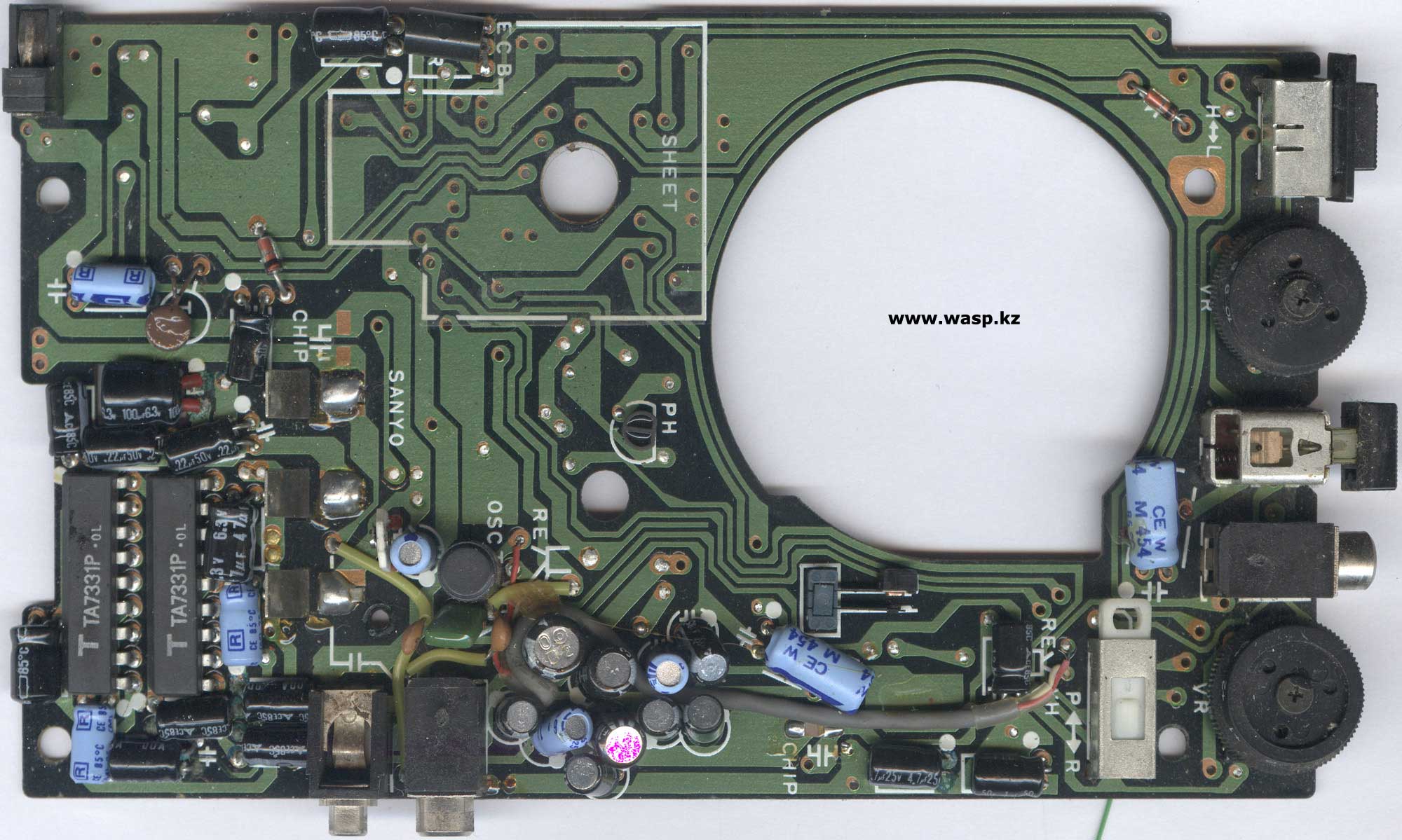

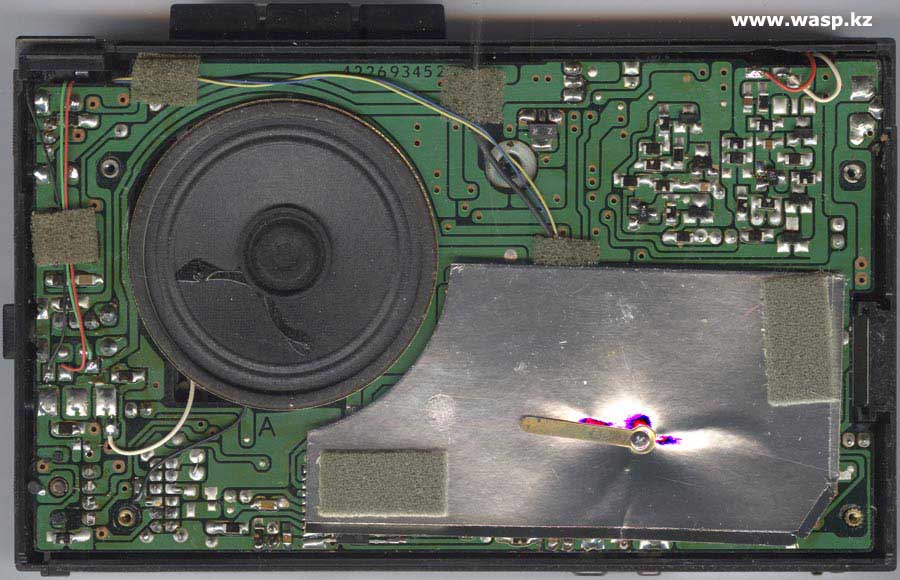

Плата электроники диктофона Sanyo TRC 2450 представляет собой двусторонний текстолит, дорожки на котором покрыты зеленым лаком. В одном месте платы округлое отверстие, место под динамик.

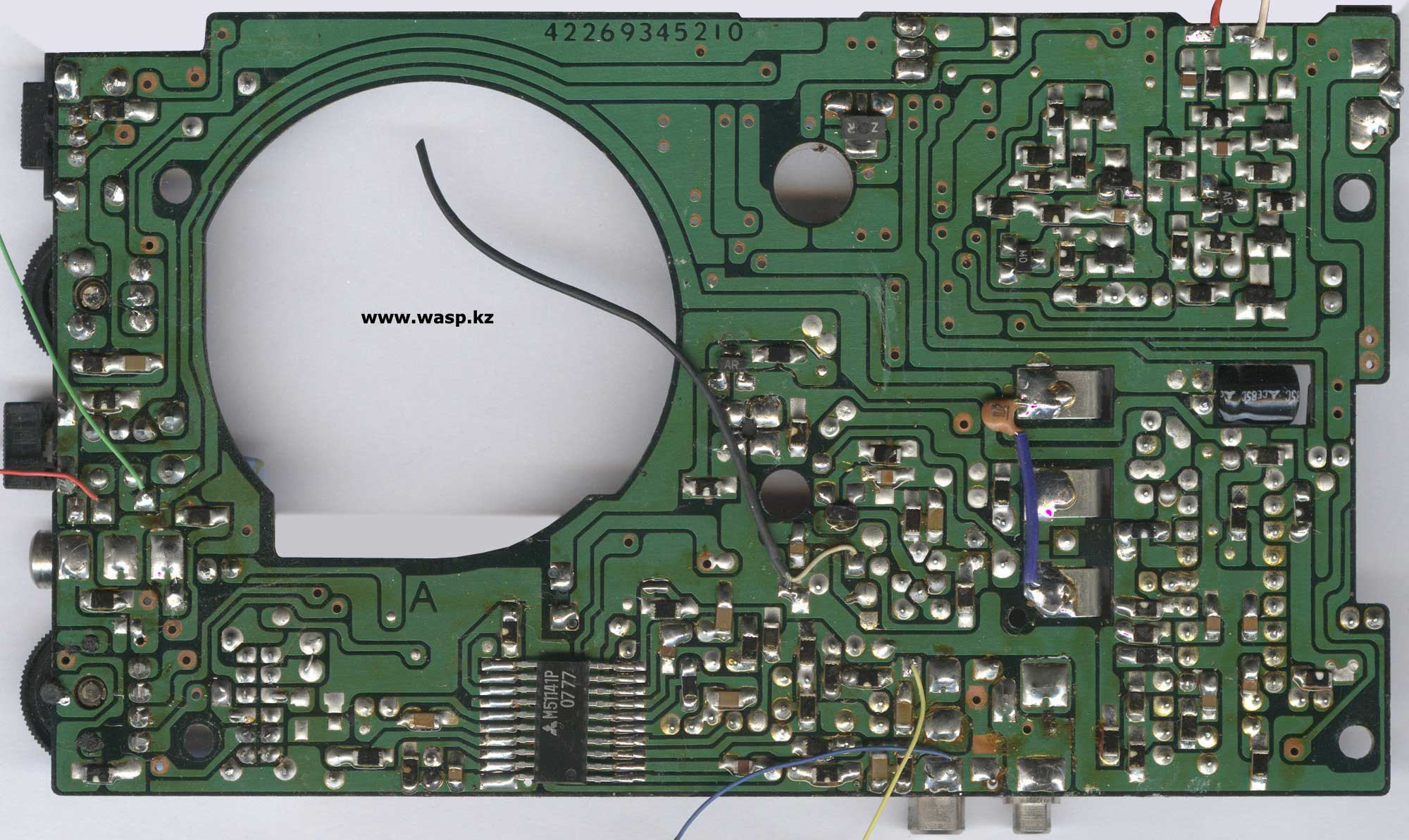

С одной стороны на плате имеется маркировка 42269345210. На этой стороне платы множество деталей SMD монтажа, из крупных деталей присутствует только одна микросхема M51141P (0777), на которой логотип Mitsubishi.



схема диктофона Sanyo TRC 2450 дорожки TA7331P

Щелкните по рисунку, чтобы увеличить! - click to zoom image



Обратная сторона платы содержит: две микросхемы TA7331P - это усилитель, УНЧ питающийся от 3 вольт и выдающий 0,2 Вт при нагрузке 4 Ом. Большое количество электролитических конденсаторов различной емкости, вольтажа и производителей. Один транзистор B738C 1A3. Так же здесь распаяны все разъемы, кнопки и переменные резисторы настроек.



Sanyo TRC 2450 схема электрическая принципиальная

Щелкните по рисунку, чтобы увеличить! - click to zoom image

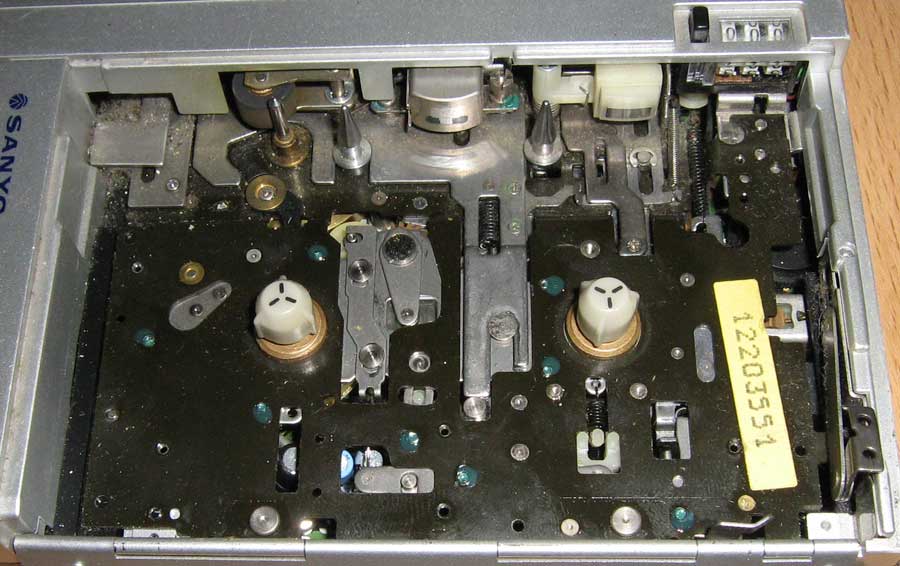

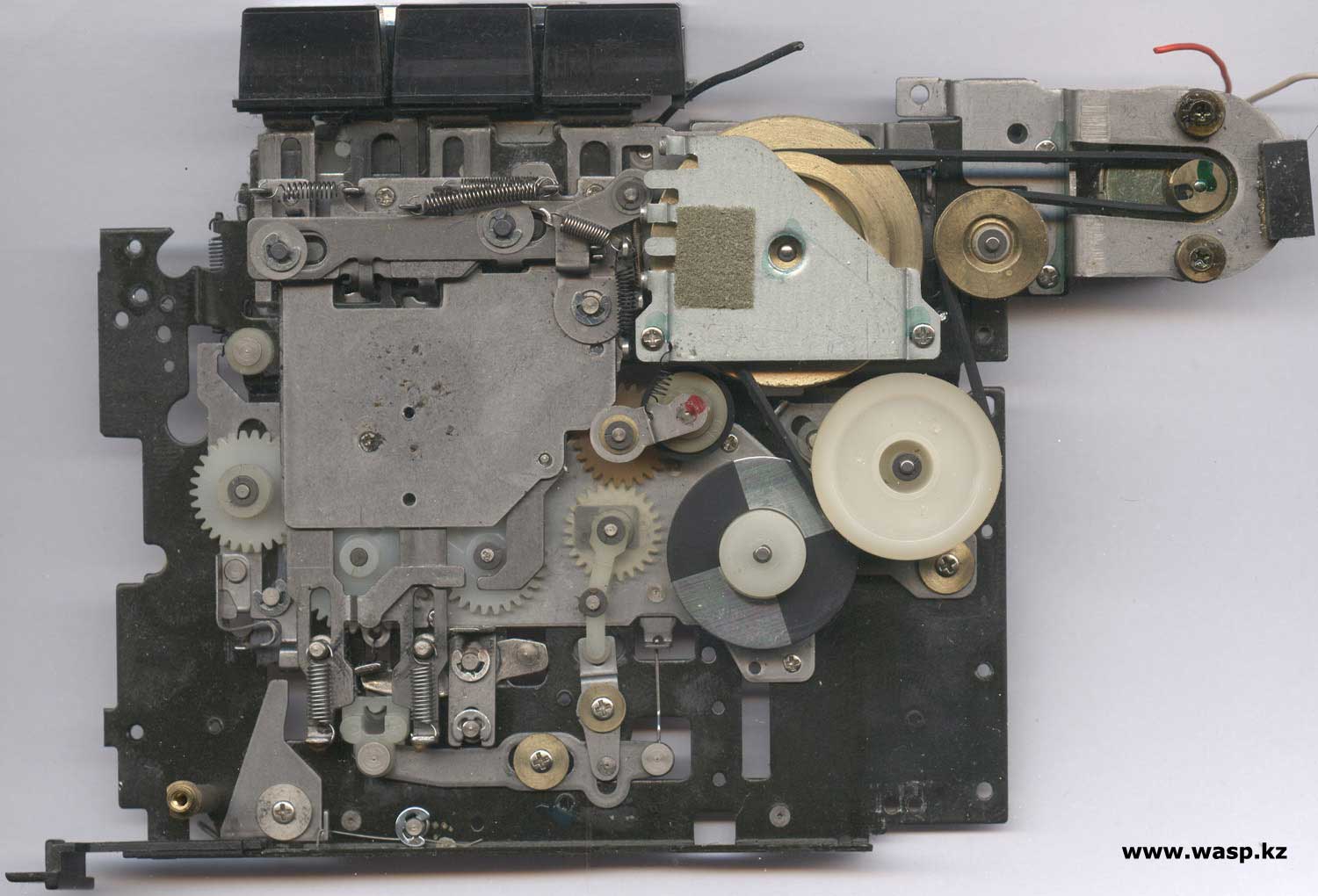

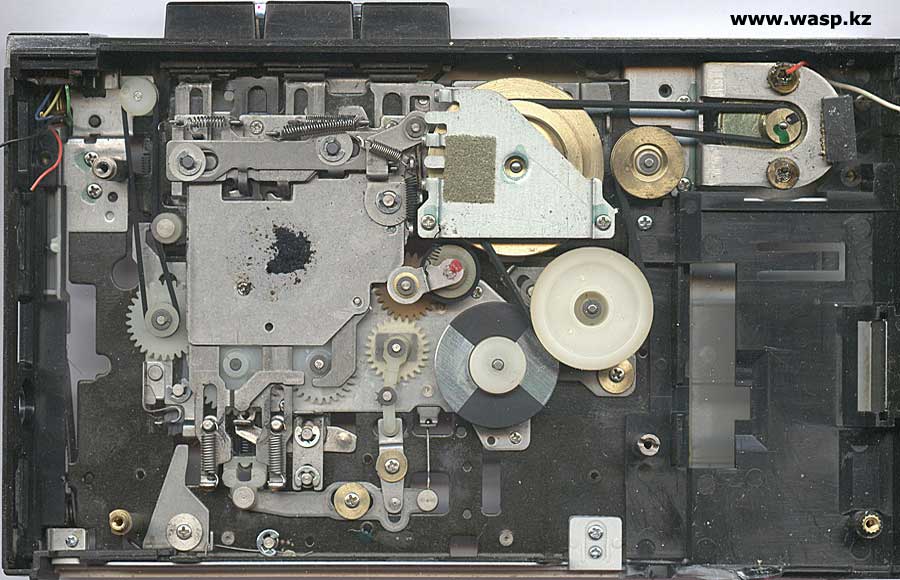

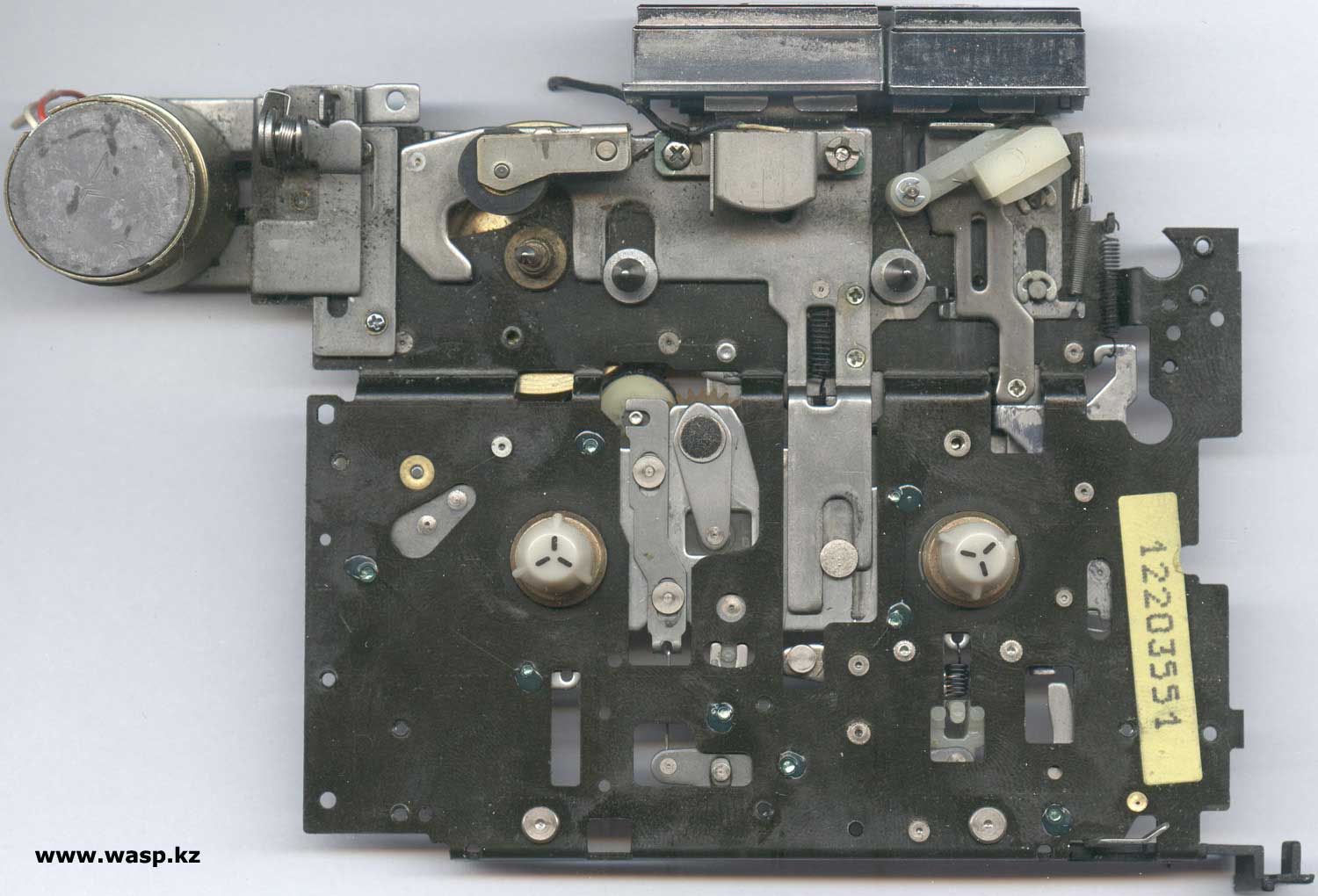

Лентопротяжный механизм смонтирован на стальной пластине и состоит из сложной системы рычагов, пружин, шестеренок и так далее. Большинство металлических деталей в ЛПМ латунные, покрытые матовым хромом. Шестерни пластмассовые и весьма прочные. Маховик латунный. В механизме использованы два пассика, несмотря на возраст, они идеально сохранились.



лентопротяжный механизм Sanyo TRC 2450 ремонт



чертеж и устройство ЛПМ на диктофон Sanyo TRC 2450

Щелкните по рисунку, чтобы увеличить! - click to zoom image



Sanyo TRC 2450 проблема с лентопротяжным механизмом

Щелкните по рисунку, чтобы увеличить! - click to zoom image

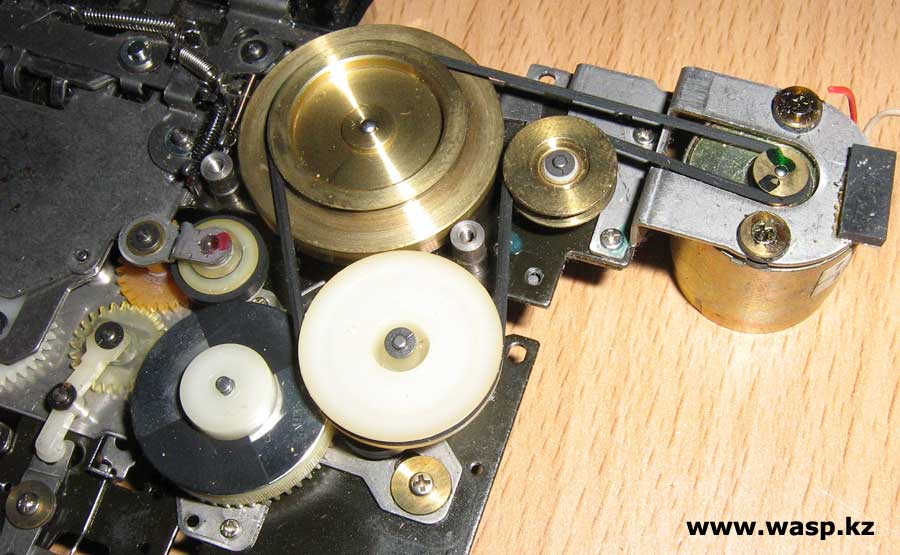

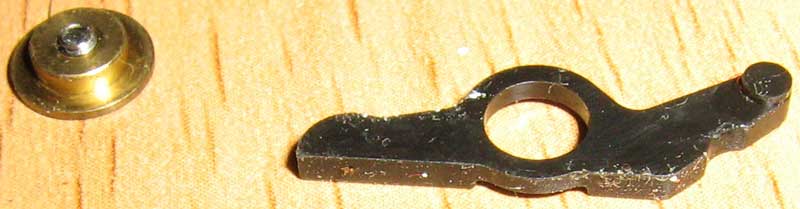

Sanyo TRC 2450 настройка механизма шестерни и пассики

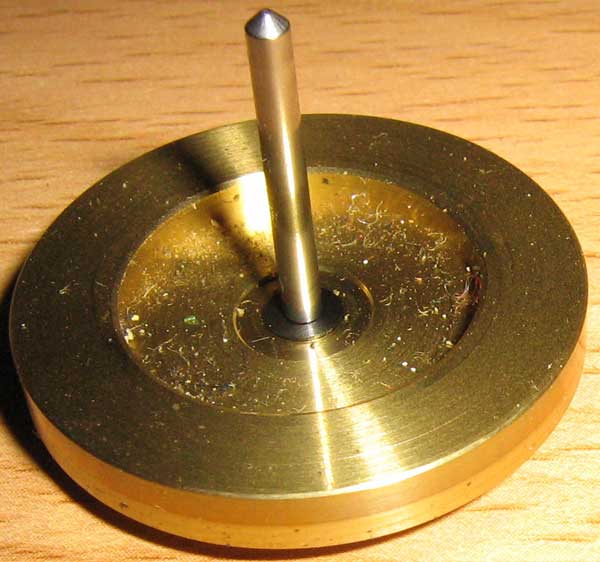

латунный маховик в диктофоне и магнитофоне

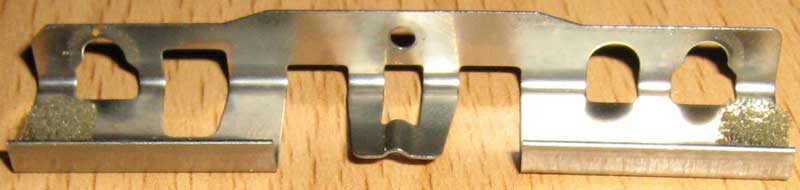

прижим кассеты в Sanyo TRC 2450



Sanyo TRC 2450 рычаг и винты для смазки



вставка кассеты в Sanyo TRC 2450 диктофон из Японии

Щелкните по рисунку, чтобы увеличить! - click to zoom image



Sanyo TRC 2450 кинематическая схема лентопротяжного механизма

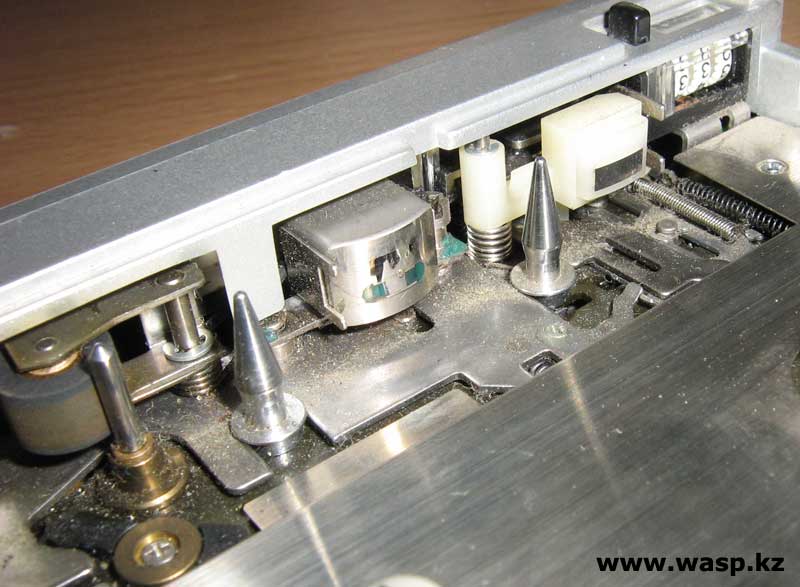

головки и прижимной ролик на диктофоне Sanyo TRC 2450

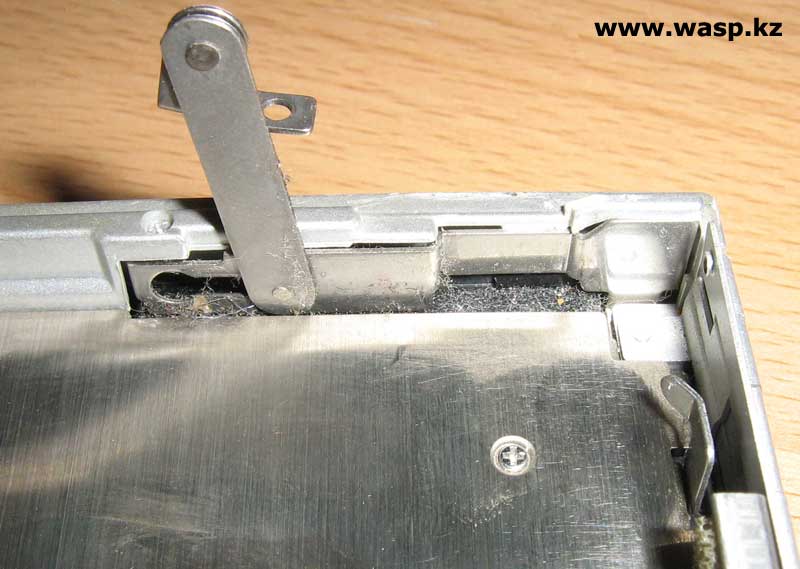

шарнир крышки кассетного отсека Sanyo TRC 2450

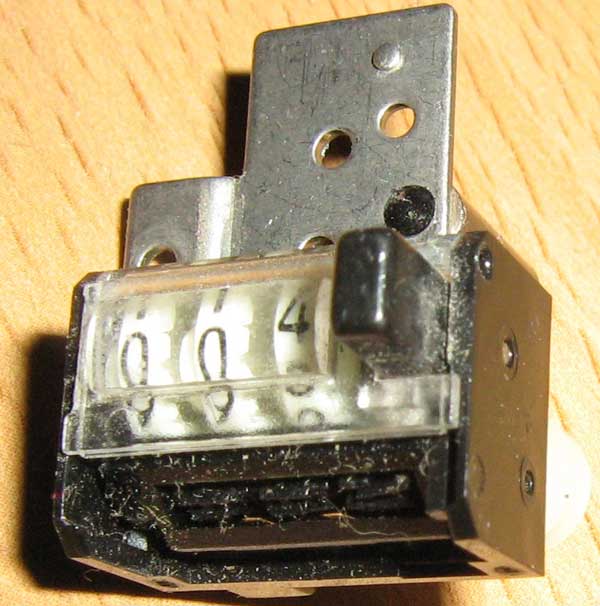

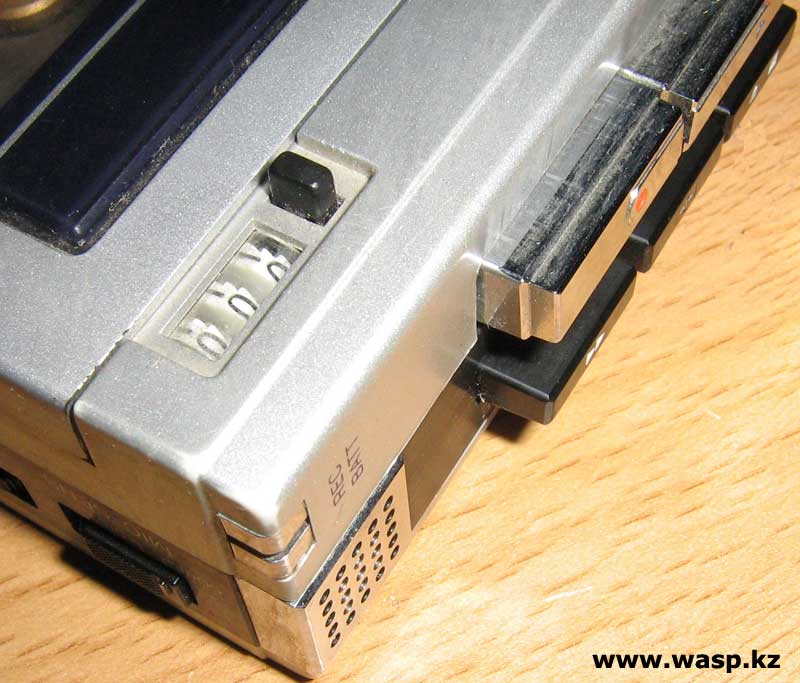

Счетчик расхода ленты в общем-то обычный, механический, соединен с подмоточным роликом через шестерню и пассик. Имеет кнопку обнуления значений.



Sanyo TRC 2450 и Sharp счетчик микрофонная вставка



механический счетчик расхода магнитной ленты

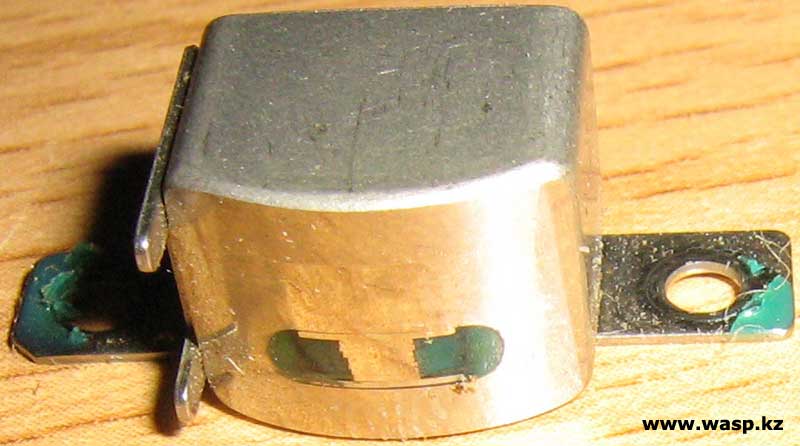

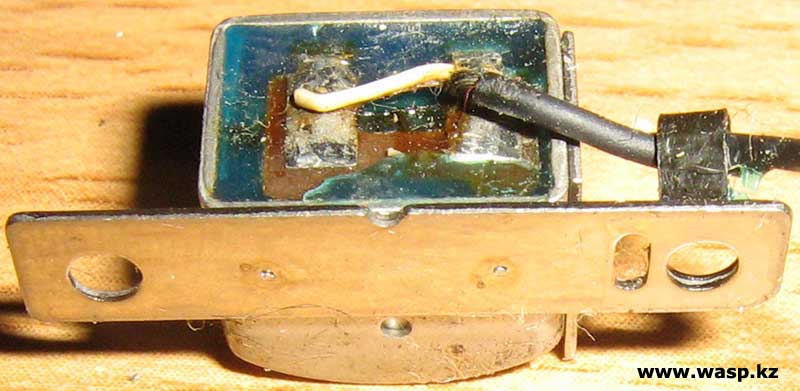

В лентопротяжном механизме установлены две головки, одна универсальная для записи и воспроизведения, вторая стирающая головка - по сути, просто кусочек магнита... Головки не имеют никакой маркировки. На универсальную головку идет один экранированный провод, на ней всего две площадки под пайку.



универсальная головка записи и воспроизведения из Sanyo TRC 2450



замена магнитной универсальной головки в диктофоне TRC 2450

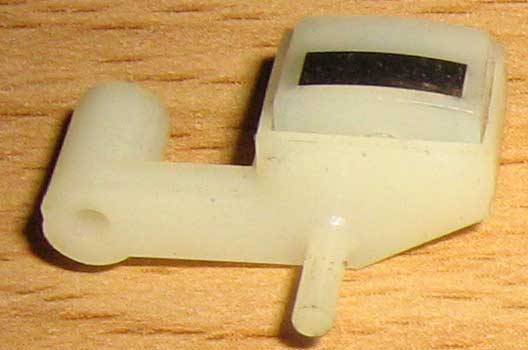

стирающая головка в диктофоне просто кусочек магнита

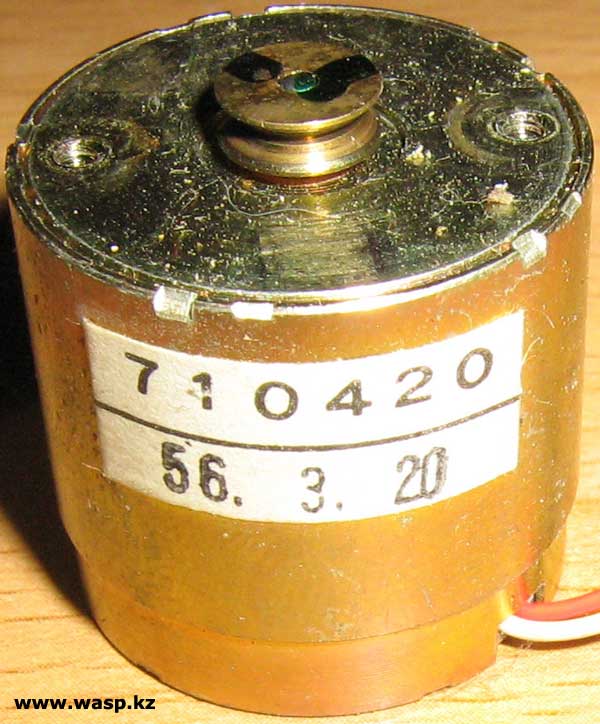

В диктофоне использован довольно таки большой электродвигатель, питающийся от двух проводов. На ось запрессован латунный шкив. На боку двигателя бумажная наклейка: 710420 56.3.20. Интересно, что на нижний торец двигателя приклеен довольно таки толстый пятак из мягкого олова... зачем?



электродвигатель 710420 56.3.20 в магнитофоне Sanyo TRC 2450

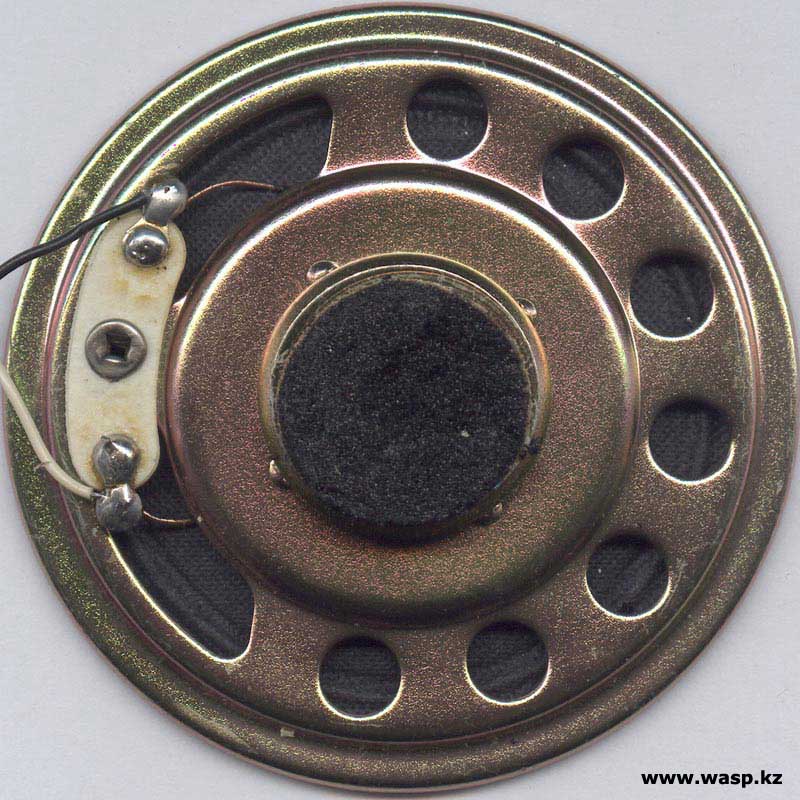

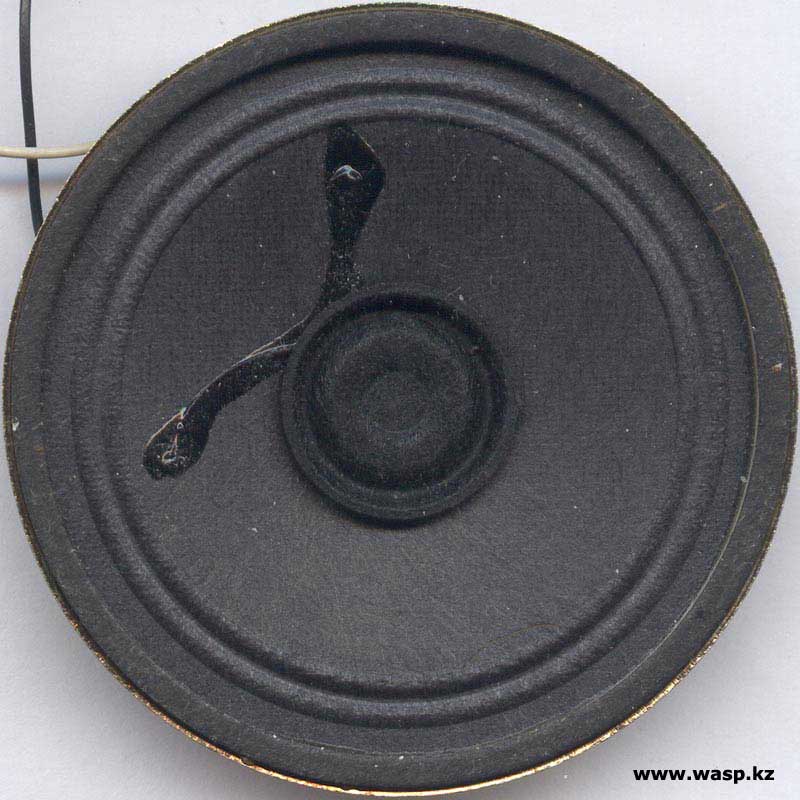

В диктофон Sanyo TRC 2450 установлена сравнительно полноценная динамическая головка, диаметром 50 мм и толщиной (глубиной) 7,5 мм. Она имеет бумажный диффузор с гофрированным подвесом выполненными заодно, В центре приклеен пылезащитный колпачок с неким подобием горна, для формирования высоких частот. Корзина динамика стальная штамповка, магнит экранирован, контактная площадка имеет маркировку полюсов (хоть этого и не видно на фото). Торец на магнитном экране имеет войлочную, или подобную наклеечку, под ней скрыта маркировка динамика. К сожалению, клей частично покрыл эту маркировку и попытки его удалить приводят и к удалению маркировки... однако хорошо видны цифры 71000, данные 8 Ом 0,3 Вт, а вот надпись ниже не видна вовсе...



японский динамик в магнитофоне Sanyo TRC 2450



динамическая головка 71000 8 Ом 0,3 Вт производства Японии

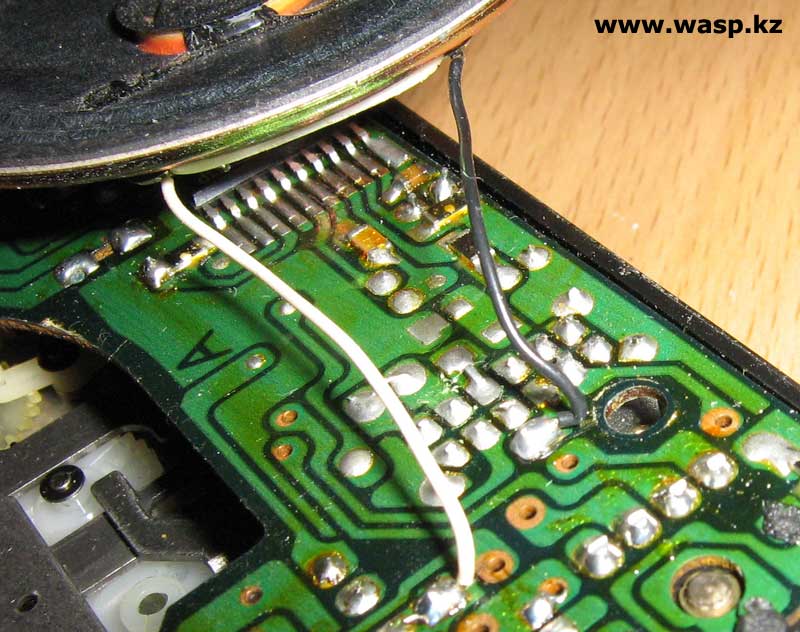

Sanyo TRC 2450 присоединение динамика к плате контакты

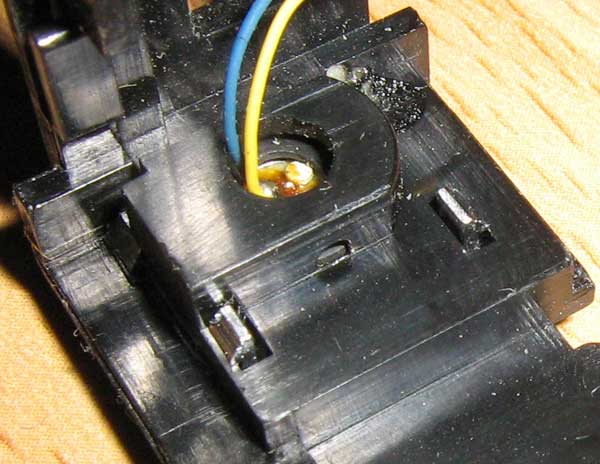

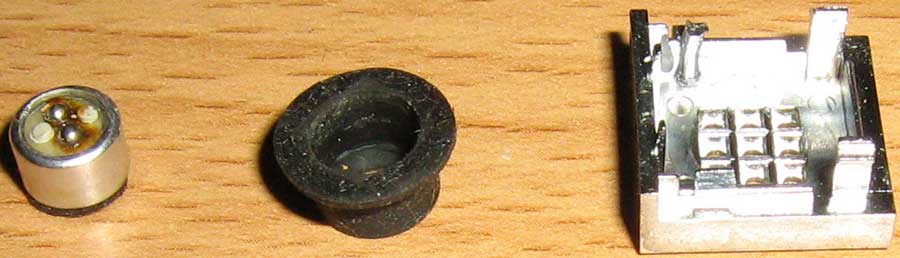

Микрофон в диктофоне не имеет маркировки и с виду это самый обычный - конденсаторный электретный... он заключен в резиновый капюшон и вставлен в пластмассовую декоративную вставку, которая с помощью защелок пристегивается к корпусу диктофона и тем крепко фиксирует микрофон.



в диктофоне есть микрофон Sanyo TRC 2450



разбираем микрофон из диктофона Sanyo TRC 2450

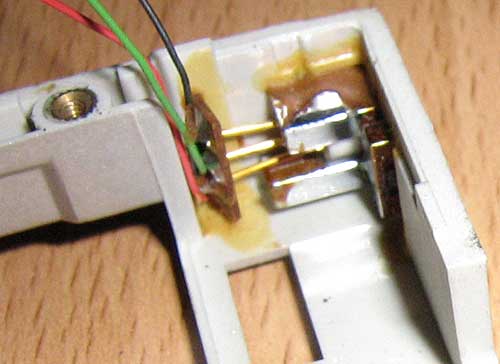

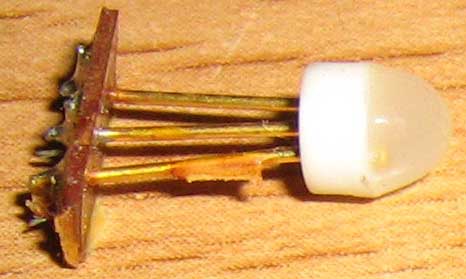

Индикатор записи и разряда батарей - это трехногий светодиод, ножки у которого позолочены... он вклеен в своей вставке...



светодиодная индикация показывает запись и разряд батареи



светодиод с тремя позолоченными ножками двухцветный



Диктофон Sanyo TRC 2450 использует обычные массовые компакт-кассеты, может использоваться просто плеер, для воспроизведения любых фонограмм. В общем и целом он изготовлен вполне качественно, для технологий тех времен. Пластмасса корпуса вообще выше всяких похвал, лентопротяжный механизм также весьма и весьма хороший - сколько я не пробовал самых разных кассет, он ни разу не зажевал ни одну пленку.

Компания SANYO Electric Co., Ltd в конце 2009 года была продана корпорации Panasonic, а с начала 2012 года полностью растворилась в ней. Видимо поэтому в интернете я не нашел ни одного "Руководства пользователя" на диктофон Sanyo TRC 2450... и тем более схемы электрической принципиальной.





Михаил Дмитриенко, Алма-Ата, 2013 г.





Sanyo TRC 2450 cassette recorder, Japan





Cassette recorder Sanyo TRC 2450 can safely be classified as extinct devices, to antiques, which is of interest only as a subject close but all of a bygone era, history ... Manufacturing date I have not found it, but judging by design - that way 80 years of the twentieth century, and even the 70's ...

Outwardly, it's pretty nice device, plastic body with silver color, with a black plastic insert. Cassette lid is also black, some elements of the "chrome" ... generally stylish vintage look.

Most of the front of the recorder Sanyo TRC 2450 is cassette-radio, his cap. It is made of the same plastic material as the entire body, and the little window in the middle of Plexiglas. On the cover of arrow pointing to the tape recording or listening. In one corner there is a stucco three-segment flow meter tape and a reset button values. Also on the front panel we see the logo of the company Sanyo, purged brief announcement: variable speed control system, microphone sensitivity control, the model name of TRC in 2450 and blue rectangle mysterious inscription Q.Erase ... it is just a "quick erase" ...

Immediately look at the rear panel of the recorder. It also silver, her four screws that hold the cover. Also, the whole field like holes, of which only a part of through, they form a circle and behind the dynamic head recorder. In the same label applied devices on it: SANYO Model No. TRC 254, Cassette Tape Recorder, DC 3 Volts ["AA" Cell UM-3x2 or HP7, R6, Mignonzelle x2], Sanyo Electric CO., LTD. Made in Japan.

Now look at the top, so to speak - marginalia. In her black plastic insert, which surrounds on all mechanical parts of the recorder. On it we see, from left to right: jack for an external power supply to the DC 3 volts, the same circuit polarity. Then there are five buttons - three black plastic, two plastic same, but in chrome. The first three: stop / open cassette, two buttons rewind and fast search (while holding down the record button, a rapid erasure of the cassette). The bottom two buttons - playback and recording. Next on the corner are two chrome inserts, one with holes - there is a microphone, and the second with a slot, which is located under the LED that shines in two modes - the recording and in the discharge of the batteries.

Now look at the following sidewall. There are the following: switch MIC SENS - Mic mode - CONF and DICT ... Then comes the playback volume control, then press PAUSE - Pause, then plug type mini-jack for connecting headphones. Next control - belt speed recording / playback level adjustment -2, -1, 0, +1, +2, +3

On the lower side wall recorder again see a few screws that hold the shell halves, just two screws that hold the cassette compartment door (on my copy Sanyo TRC 2450 is visible on the chipped plastic cover, which is why she hangs out). Among the elements of only two connectors: one Finger mini jack for connecting an external microphone jack and similar smaller diameter below it REM - I do not know its purpose.

Last end with this recorder only has a battery compartment to remove it, it is necessary to press a special lock, which shows an arrow.

Now it's time to start dismantling recorder Sanyo TRC 2450 ... first unscrew the four screws and remove the back cover, see the inside tightly stuffed inside. First, the electronics board, partially enclosed screen dynamic head, beneath the tape drive mechanism - LPM, microphone and indicator. Let's start from the beginning.

Electronics board recorder Sanyo TRC 2450 is a two-way PCB, tracks which are covered with green paint. At one point, board round hole, place a speaker.

On one side of the board is marked 42269345210. On this side of the board many details SMD assembly of large parts there is only one chip M51141P (0777), on which the logo Mitsubishi.

The reverse side contains: two chips TA7331P - this amplifier, the VLF powered by 3 volts and issuing 0.2 watts at 4 ohms. A large number of electrolytic capacitors of different capacity, voltage and manufacturers. One transistor B738C 1A3. Also here are wired all connectors, buttons, and variable resistor settings.

Tape drive is mounted on a steel plate and consists of a complex system of levers, springs, gears, and so on. Most metal parts in the LPM plated brass satin chrome. Plastic gears and very durable. Brass flywheel. The mechanism uses two Passic, despite their age, they are perfectly preserved.

In the tape drive has two heads, one universal for recording and playback, the second erase head - in fact, just a piece of magnet ... Heads do not have any markings. The universal head is one shielded wire, her only two areas to be brazed.

The recorder used a pretty big motor, powered by two wires. Axle pressed brass pulley. On the side of the engine on paper label: 710 420 56.3.20. Interestingly, at the lower end of the motor is glued pretty thick coin of soft tin ... Why?

The recorder Sanyo TRC 2450 used relatively full dynamic head with a diameter of 50 mm and a thickness (depth) of 7.5 mm. It has a paper cone with a corrugated suspension executed at the same time, in the center of the dust cap is glued to something like a furnace, to form a high frequency. Cart dynamics steel stamping, magnetic shielded pad is marked with poles (though this is not visible in the photo). Butt on a magnetic screen has a felt, or similar logo sticker, hidden under her label dynamics. Unfortunately, the adhesive is partially covered by the marking and attempts to remove the lead and remove the label ... but clearly visible numbers 71000, data 8 Ohm 0.3W, but the following inscription is not visible at all ...

Microphone in the recorder is not marked and apparently it is the most common - electret condenser ... it is enclosed in a rubber hood and inserted into a plastic decorative inserts, which with the help of clips fastened to the body of the recorder and the microphone captures sound.

Recording indicator and low battery - is a three-legged LED legs whose gilded ... he pasted in his box ...

Recorder Sanyo TRC 2450 uses conventional mass compact cassette, can be used just a player, to play any sound track. In general, it is made quite qualitatively, for the technologies of the time. Plastic housing in general is beyond praise, tape drive also very, very good - as I have not tried a variety of magazines, he has never jammed or a film.

Company SANYO Electric Co., Ltd in late 2009, was sold to the corporation Panasonic, and since early 2012 has completely dissolved in it. Probably why the internet I could not find one, "User's Guide" on the recorder Sanyo TRC 2450 ... and the more basic electric circuits.





Michael Dmitrienko, Almaty, 2013
