Dongjia-4090-60GNAA - тороидальный трансформатор

Dongjia-4090-60GNAA - тороидальный трансформатор



Для всевозможных самоделкиных, трансформатор Dongjia-4090-60GNAA может стать настоящей находкой. Во-первых, это тороидальный трансформатор - со всеми своими плюсами, во-вторых, он достаточно мощный и имеет сразу несколько вторичных обмоток на популярные токи, в-третьих, он стоит совсем недорого - 2200 тенге. Продается в одном из радиомагазинов на базаре в Тастаке... К нему не идет никакой упаковки и никакого мануала, или правильнее сказать - паспорта...



Итак, Dongjia-4090-60GNAA это довольно таки увесистый трансформатор, имеет сверху стальной фланец, снизу монтажную площадку, стянуты между собой хорошим болтом с гайкой. Стальные пластины толщиной 1 мм, между ними и самим трансформатором прокладки из микропористой резины. Два красных провода - это подключение первичной обмотки к сети 220 вольт, еще девять проводов разной толщины и цветов изоляции - это выходы вторичных обмоток. Этикетка содержит некоторые данные, но она больше на китайском языке, потому понимаем чисто интуитивно и с помощью мультиметра... Толстые провода Белый-Черный-Белый это двухполярный ток на 28 вольт, черный - общий. Затем тонкие провода Коричневый-Белый-Коричневый, это двухполярный ток на 12 вольт, белый - общий. Три других тонких провода: черный - ноль, или общий, синий 6 вольт, желтый 23 вольта. Однако всегда надо проверять выходные токи мультиметром - мало ли как там китайцы могут менять цвета и расположения проводов?

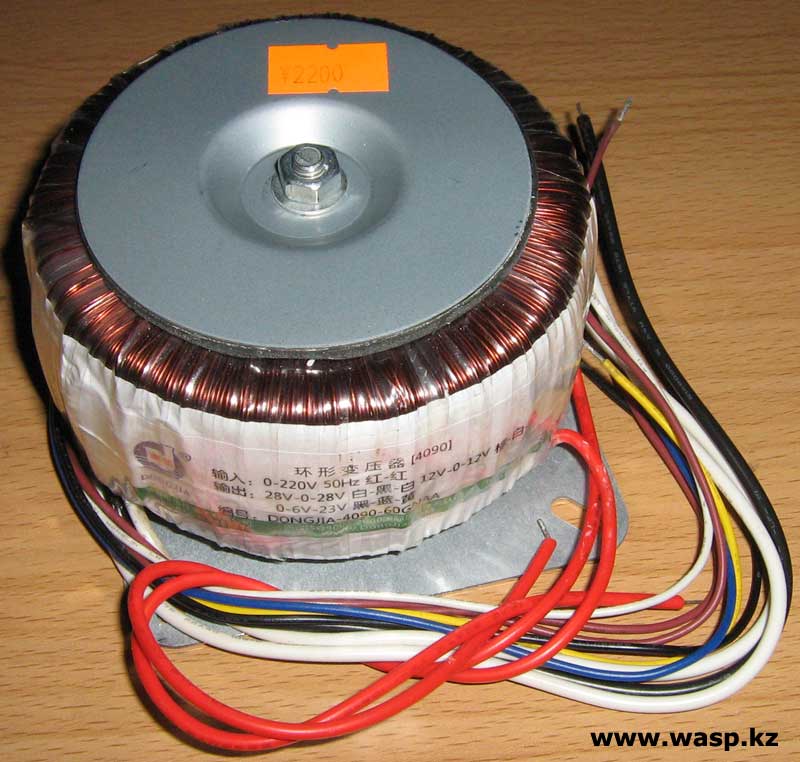

Dongjia-4090-60GNAA - тороидальный трансформатор

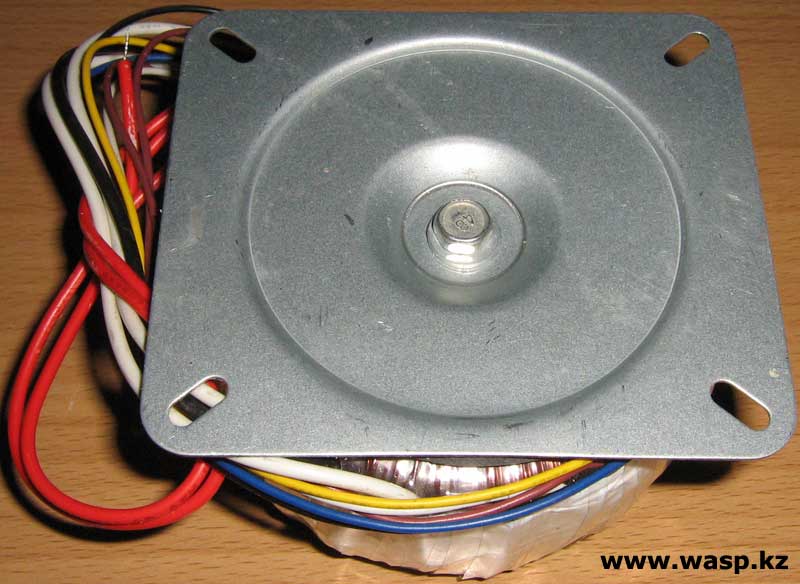

Dongjia 4090 60GNAA трансформатор тор



Трансформатор изготовлен 4 сентября 2012 года в соответствии со стандартом GB/T15290-94. Информации об этом трансформаторе минимум...

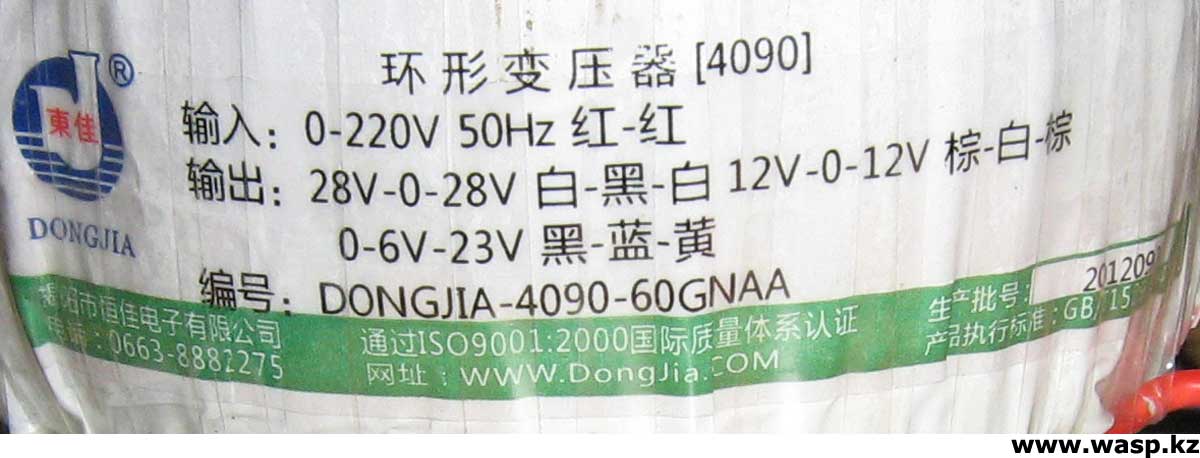

Dongjia-4090 60GNAA трансформатор для усилителя

Щелкните по рисунку, чтобы увеличить!



Характеристики:



Производитель Dongjia

Модель 4090

Тип - тороидальный/трансформатор с кольцевым магнитопроводом

Охлаждение пассивное, естественное

Диапазон мощности 50W-120W

Холостой ток менее 20 mA

Первичная обмотка 220V 50Hz (красный-красный)



Выходы вторичных обмоток:

28V-0-28V (белый-черный-белый)

12V-0-12V (коричневый-белый-коричневый)

0-6V-23V (черный-синий-желтый)



Тип поставки OEM



Размеры:

диаметр 100 мм

высота 55 мм

основание 106х95 мм

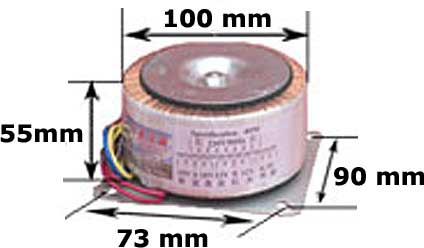

китайский трансформатор на 28 вольт Dongjia 4090 60GNAA 12 вольт 6 и 23 вольта

Dongjia-4090-60GNAA - размеры трансформатора



Витой сердечник трансформатора изготовлен из электротехнической, холоднокатаной текстурированной кремнистой стали.



Трансформатор Dongjia-4090 изготовлен китайской компанией Hengjia Electronics Co., Ltd. (ранее она называлась Dong Jia Electronics Factory), компания специализируется по выпуску трансформаторов и некоторых других электрических штук... в 2000 году они получили сертификат ISO09001. Тем не менее, информация на сайте КРАЙНЕ скудная - информации об продукции очень мало... и это плохо.



Об трансформаторе Dongjia-4090-60GNAA сказать более нечего - он работает и вполне хорошо, его покупали для запитывания усилителя мощности WG-9909, и он со своей задачей справился. Практически бесшумный, не нагревается... по поводу сравнительно низкой стоимости этого трансформатора, то у меня имеются большие подозрения, что в нем использованы не медные провода обмоток, а скорее всего алюминиевые... что так же - плохо... но пока наверняка этого я утверждать не могу.

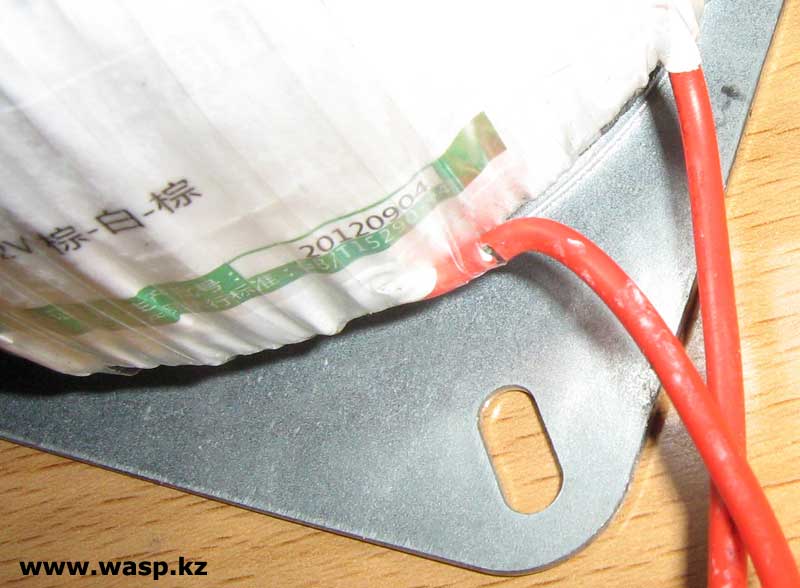

Dongjia подключение трансформатора 4090

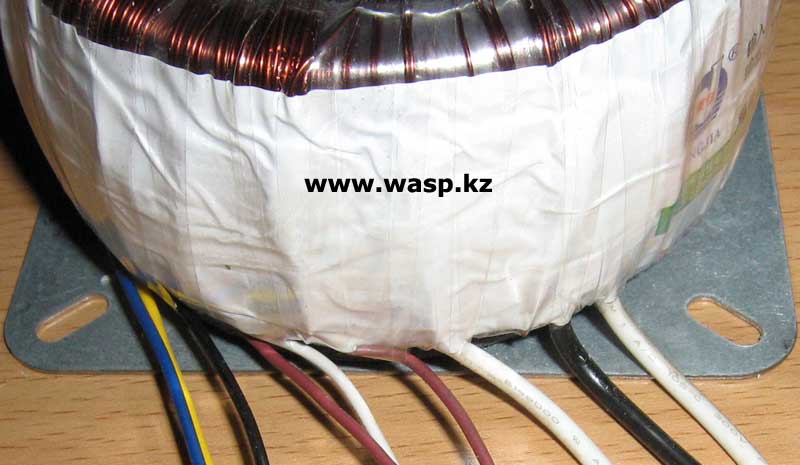

выходы и обмотки трансформатора Dongjia 4090 60GNAA



Михаил Дмитриенко, Алма-Ата, 2013 г.

Комментарии
#1 Vovan_Alm
June 09 2013 05:45:34
Я размотал трансформатор - провода алюминиевые... Сами делайте выводы, какой ток может быть на выходе... Первичка намотана проводом 0.5мм, силовая вторичка 0.8мм - материал алюминий... Сильно не нагружайте трансформатор.
#2 wasp
June 09 2013 17:42:31
Я подозревал подобное... цена как бы говорит об этом.


Sad
#3 Vovan_Alm
June 30 2013 04:38:40
Угу... Плюс первичку китайцы сильно не домотали (экономят)... Единственное верное решение - перемотать обмотки медью. Только вот медный провод в Алматы купить сложновато, на Тастаке цены сильно завышены, а брать бухту, несколько километров провода, за 100-200 у.е на фирме тоже не выход.
#4 Kissmy-assy
June 07 2018 08:44:48
Валяется такой трансформатор. Покупался уж не помню для чего, кажется на замену в домашнем кинотеатре - на усилителе звука. Но так и не пошел в дело.
#5 Kuzya
June 05 2020 18:58:32
Где такой трансформатор можно купить? Или только в Китае заказывать?

На Тастаке все обошел - нету таких!
#6 vip-bomzh
June 05 2020 19:35:32
Kuzya - думаю если в Китае заказывать, то выйдет очень дорого. У них много денег уйдет на оплату почты - он все же тяжелый.

А вам именно такой нужен, или чего-нибудь похожее сойдет?
