Milka MK-3022(S) китайская магнитола

Milka MK-3022(S) китайская магнитола





Китайская магнитола Milka MK-3022(S) относится к разряду дешевого товара - плохой радиоприемник и плохой стереомагнитофон... В ней все "пахнет" дешевизной: дизайн, пластмасса из которой она сделана, печатная плата, лентопротяжный механизм, издаваемые ею звуки... хотя, если честно, бывает и много хуже.

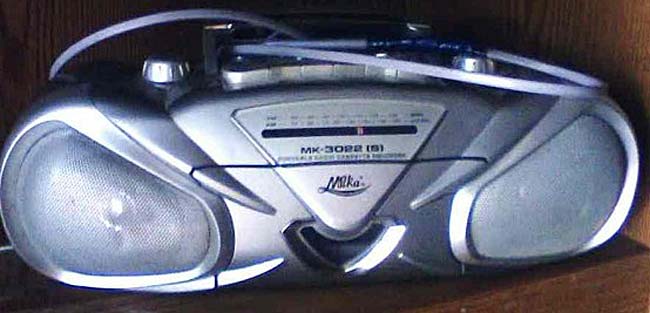

Milka MK-3022(S) - фото взято из интернета

Milka MK-3022(S) - фото взято из интернета



Поэтому, перейдем сразу к делу, а именно фотографиям электронной начинки. Не привожу другого, потому что этот аппарат мне достался в убитом виде... единственное, что не пострадало - сама печатная плата. Ну и два динамика, с блестящими пылезащитными колпачками, которые имеют маркировку LY 4 Ома 3 Вт (их описание читайте по ссылке).

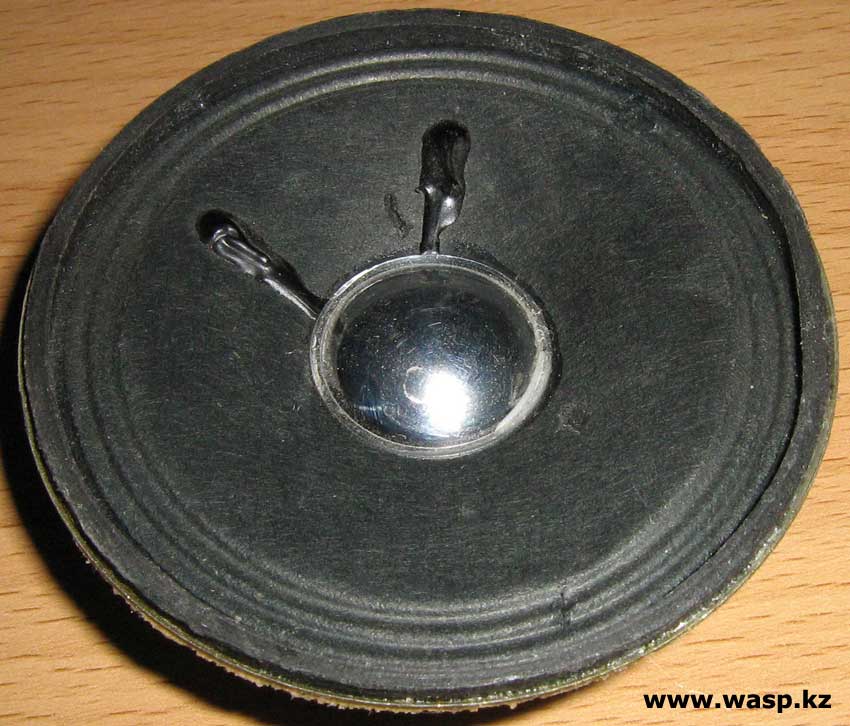

китайский динамик LY 4 Ома 3 Вт

LY 4 Ома 3 Вт - два таких динамика присутствуют в магнитоле



устройство магнитолы Milka MK-3022(S) усилитель мощности

Щелкните по рисунку, чтобы увеличить!

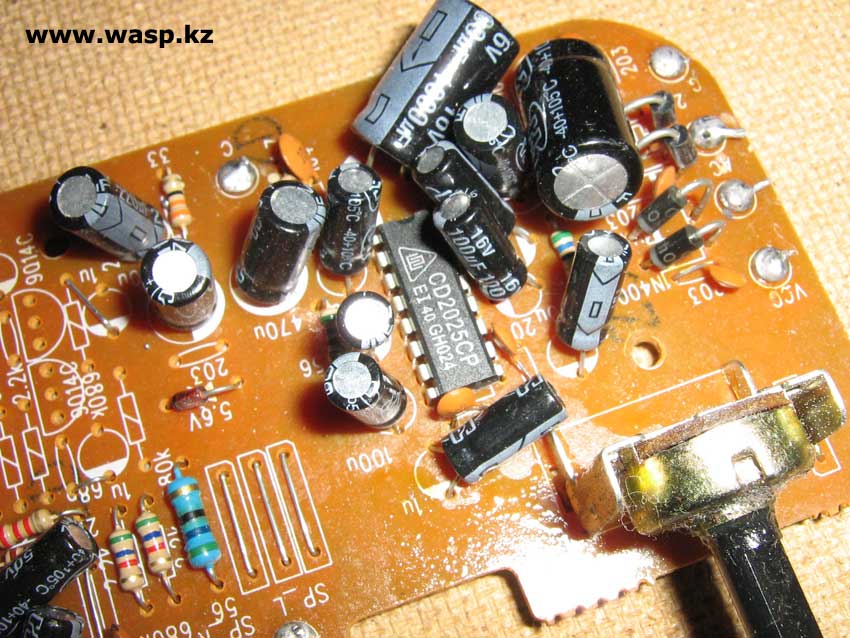

усилитель CD2025CP на Milka MK-3022 (S)



Итак, главная и единственная плата в магнитоле Milka MK-3022(S) сделана из хрупкого одностороннего текстолита и имеет маркировку TD-3022(2MS). Плата включает в себя все блоки - радиоприемник, предусилитель, блок записи, блок регулировки тембра и громкости, оконечный усилитель. На плате даже расположены элементы питания - диодный мост и конденсаторы...

Оконечный усилитель собран на основе микросхемы CD2025CP, AM/FM радиоприемник основан на микросхеме CD2003GP (аналог TA2003P). Микросхема усилителя записи как-то ускользнула от меня и ее маркировку я так и не смог узнать. Но - если появится возможность, обязательно дополню статью. Если вы располагаете данными - напишите, хотя бы в комментариях к этой статье. Определена эта микросхема - это Samsung S1A0241A01 (КА22241) - усилитель записи и предусилитель воспроизведения, весьма популярная и требующая минимум "обвеса" микросхема. Так же транзистор S9014.

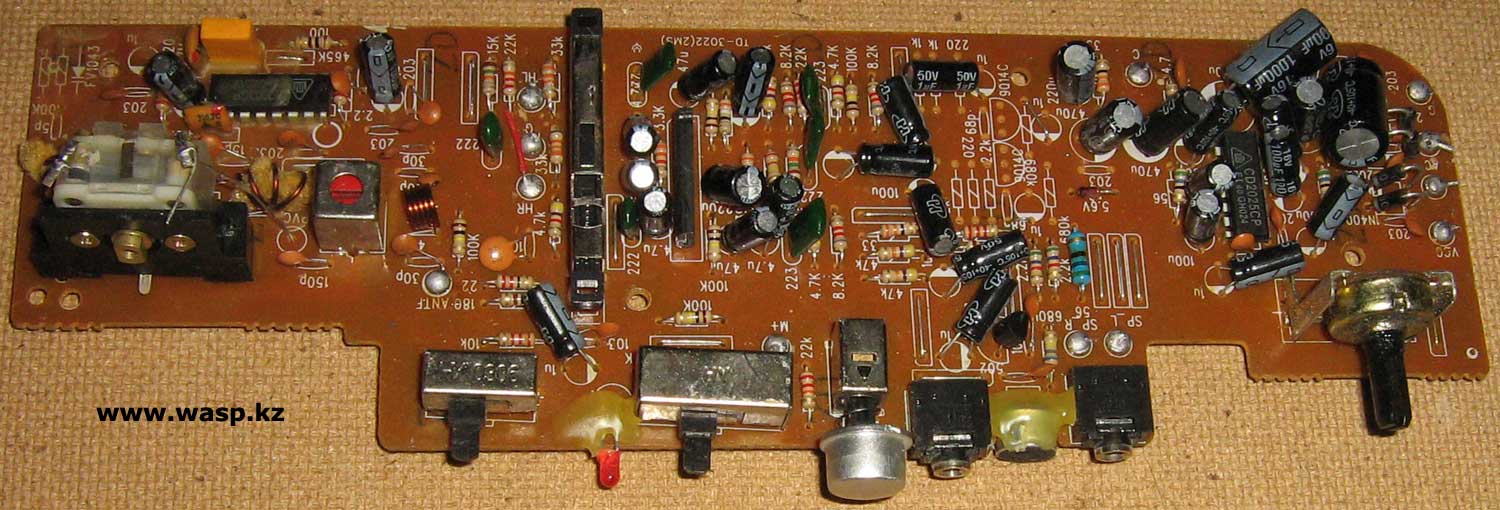

электронная плата магнитолы Milka MK-3022 S

Щелкните по рисунку, чтобы увеличить!

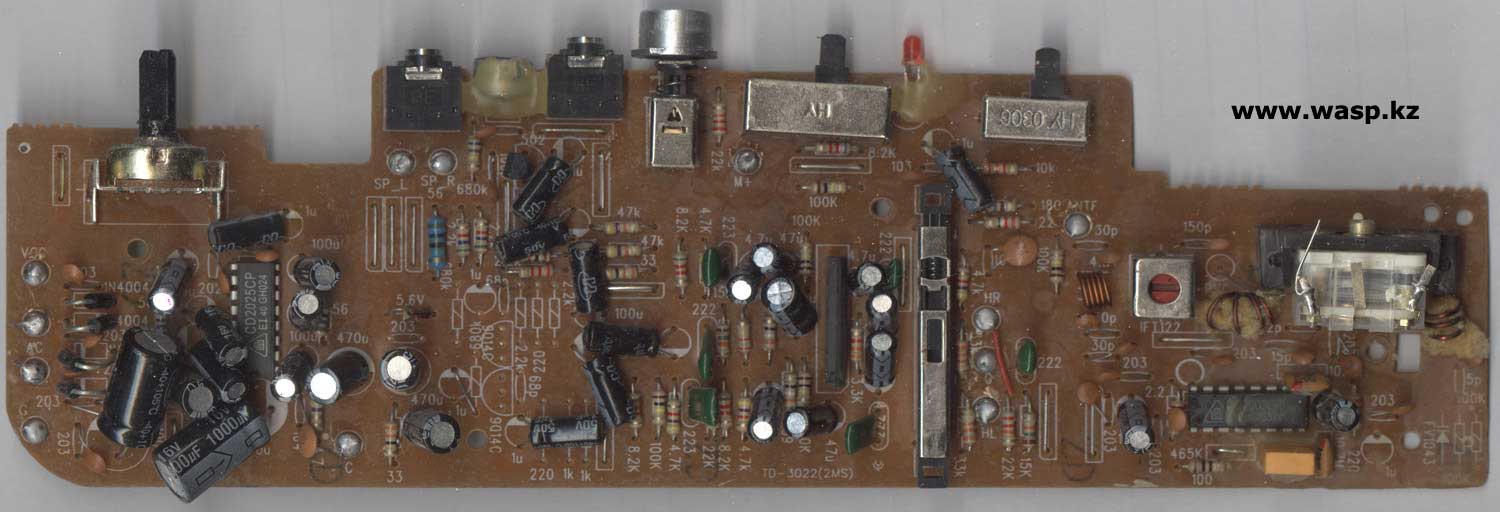

Milka MK-3022(S) схема китайской магнитолы

Щелкните по рисунку, чтобы увеличить!

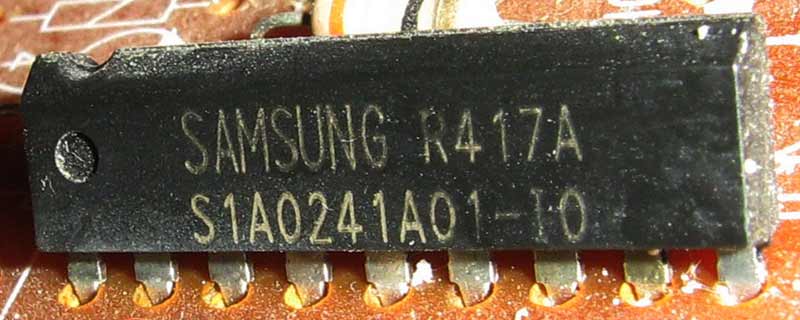

Микросхема Samsung S1A0241A01 аналог КА22241

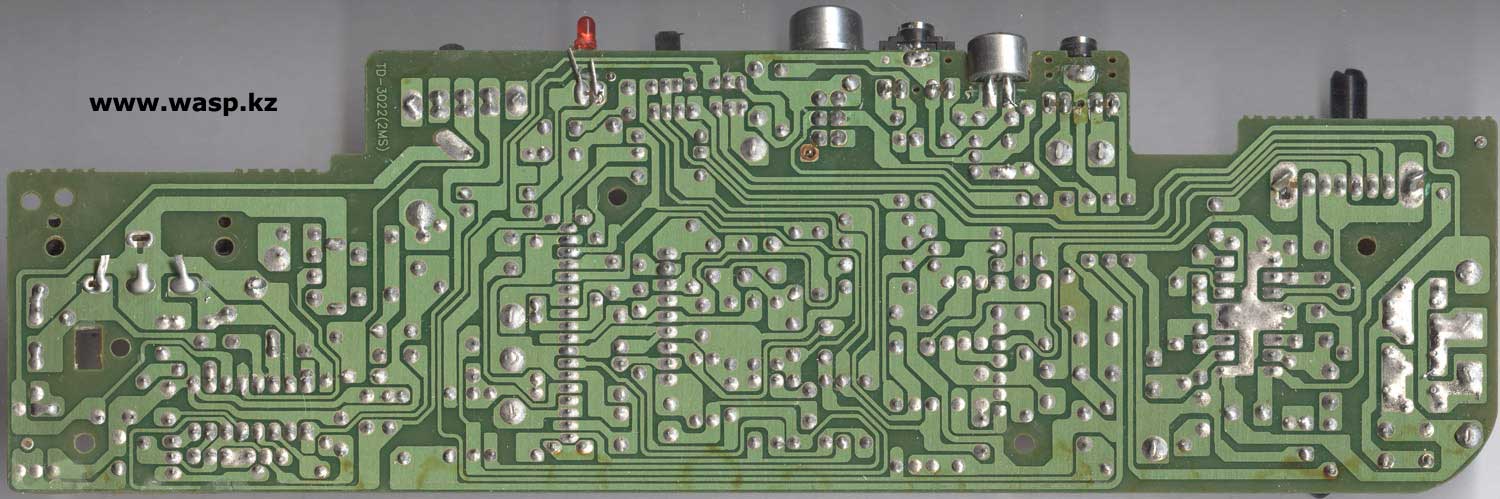

В общем, сама сборка всей платы напоминает лес после бури - детали, особенно электролитические конденсаторы, повалено на бок кто куда... Часть элементов залита парафином, часть каким-то клеем, похожим на эпоксидную смолу... Оборотная сторона платы - сторона дорожек - выглядит намного опрятнее. На ней нет ни одной детали, та жен маркировка. Пайка вполне хорошая.



Внешний вид магнитолы, на фото, взятом из интернета, показана одна из разновидностей. У меня была несколько иная по дизайну - в мелочах, а все остальное то же самое. Лентопротяжный механизм в этих магнитолах был весьма плохим - жевал кассеты за милую душу! Звук был вечно дребезжащий, по диапазону воспроизводимых частот сравнимый разве что с качеством абонентских громкоговорителей - радиоточка в советских квартирах. У этой и ей подобных магнитол, вечно что-то где-то отваливалось, заклинивало, краска быстро облазила, пластмасса корпуса ломалась весьма легко... Но и стоимость в большинстве своем их была копеечная...

На задней стороне магнитолы была наклейка - шильдик. На ней английский текст перемежается с китайскими иероглифами. По-английски можно прочесть: Milka - это как бы логотип, MK-3022(S) - это название модели. A017694 и значок сертификации. Краткие характеристики приемника: Frequency Range FM: 87-108 MHz AM: 526.5-1606.5 KHz. Информация по питанию: Supply AC: ~220V/50Hz - вход от сети переменного тока, DC: 9V (UM1x6) - выходные данные и питание от батареек.

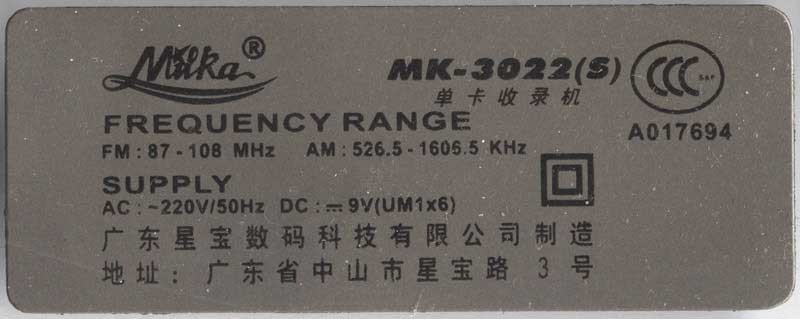

этикетка с магнитолы Milka MK-3022(S) Китай

Этикетка на магнитоле Milka MK-3022(S)





Михаил Дмитриенко, Алма-Ата, 2013 г.
