Статьи » Клавиатуры, мыши, манипуляторы » Siemens KBPC O, S26381-K293-V119 компьютерная клавиатура
Siemens KBPC O, S26381-K293-V119 компьютерная клавиатура

Siemens KBPC S26381-K293-V119 компьютерная клавиатура



Не часто в засилье китайского продукта встретишь нормальную клавиатуру от именитой компании, сделанную к тому же в Европе... Клавиатура S26381-K293-V119 от компании Siemens как раз тот продукт и сделана она в Германии. По сути это обычная PS/2 клавиатура, имеющая 105 клавиш, три индикатора, русифицированная. Цвет стандартный - светло бежевый. На днище четыре резиновые ножки, откидные ножки также имеют резиновые вставки. Интересная особенность - провод, что соединяет клавиатуру с компьютером, подсоединен к клавиатуре с помощью разъема RJ11 (как на телефонных аппаратах)... зачем это усложнение - неведомо. Но видимо для взаимозаменяемости, наверное, есть шнуры с таким же разъемом, но USB, или под старые компы типа AT (DIN-разъем 5/180°).

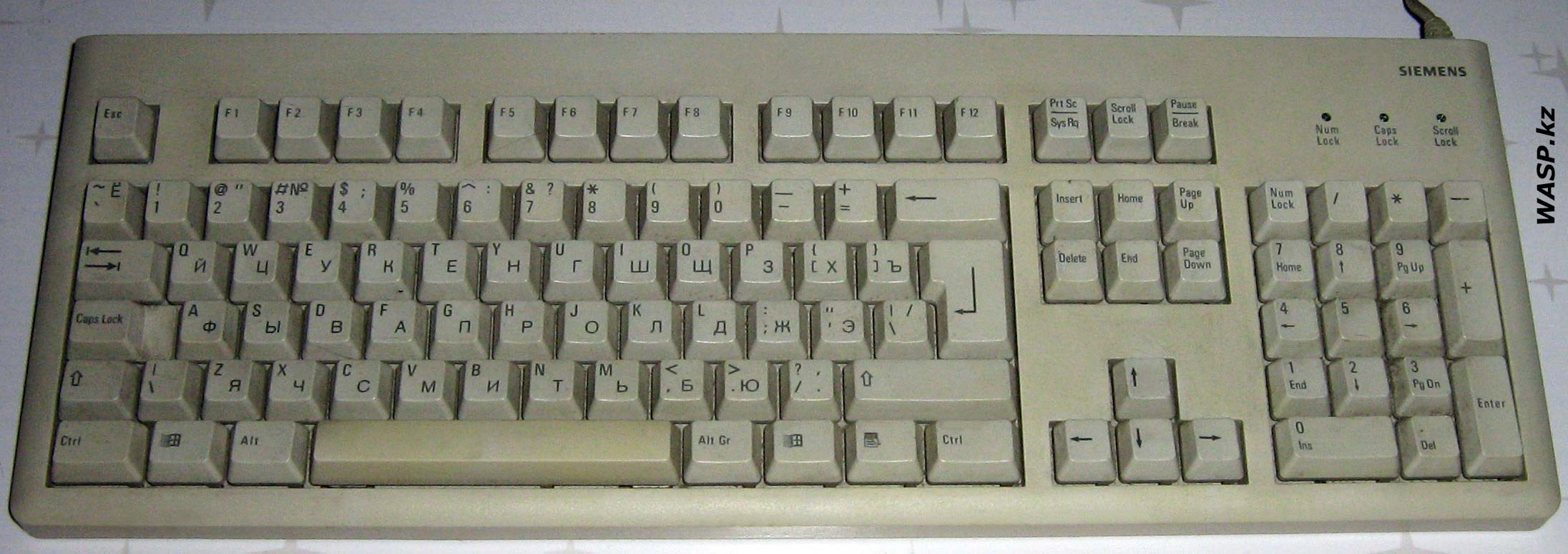

Siemens KBPC S26381-K293-V119 обзор клавиатуры

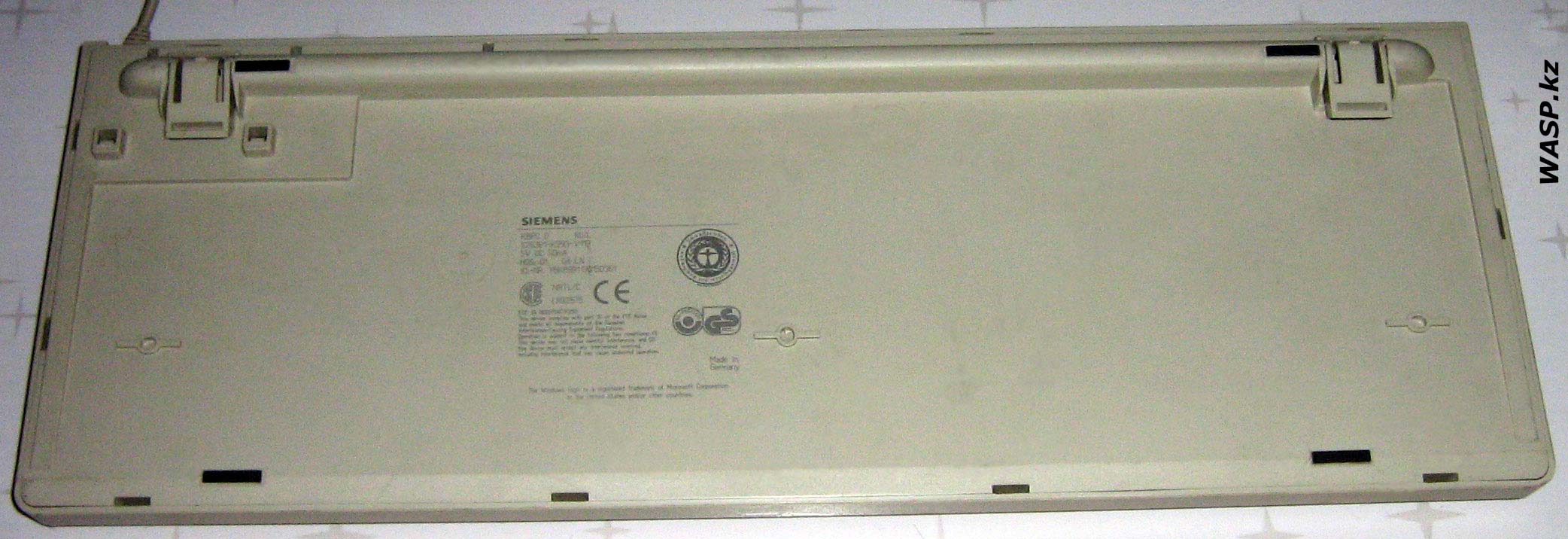

клавиатура Siemens KBPC S26381-K293-V119 описание



Siemens KBPC S26381-K293-V119 клавиатура для компьютера

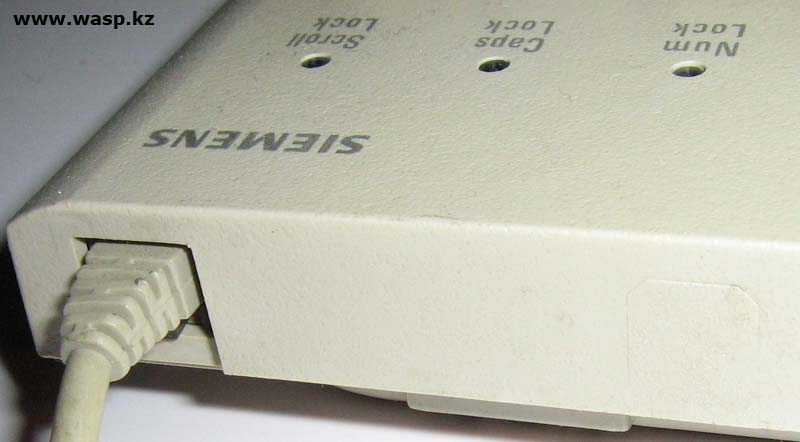

Siemens S26381-K293-V119 разъем на клавиатуре

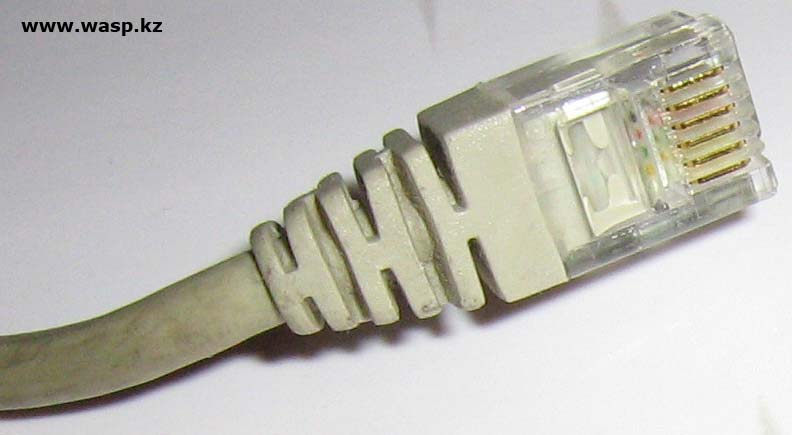

разъем RJ24 или RJ11 Siemens KBPC S26381-K293-V119

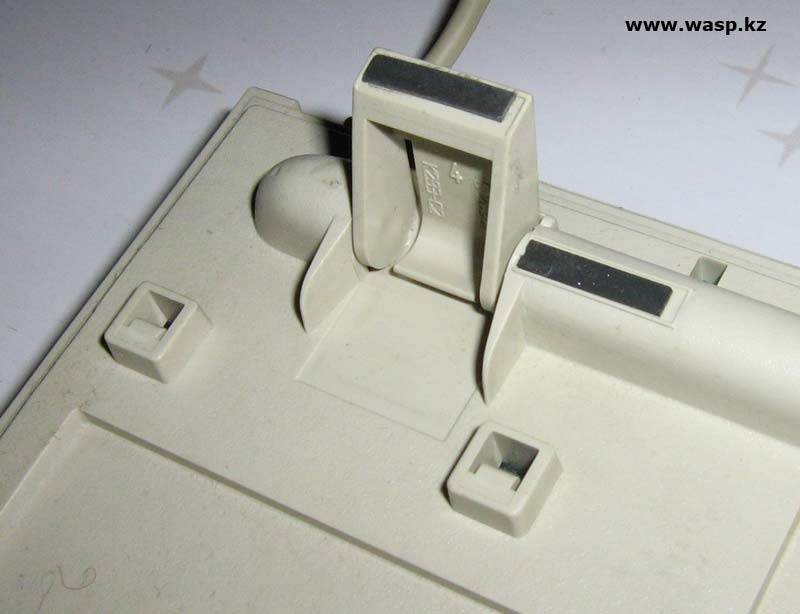

ножки Siemens KBPC S26381-K293-V119 клавиатуры

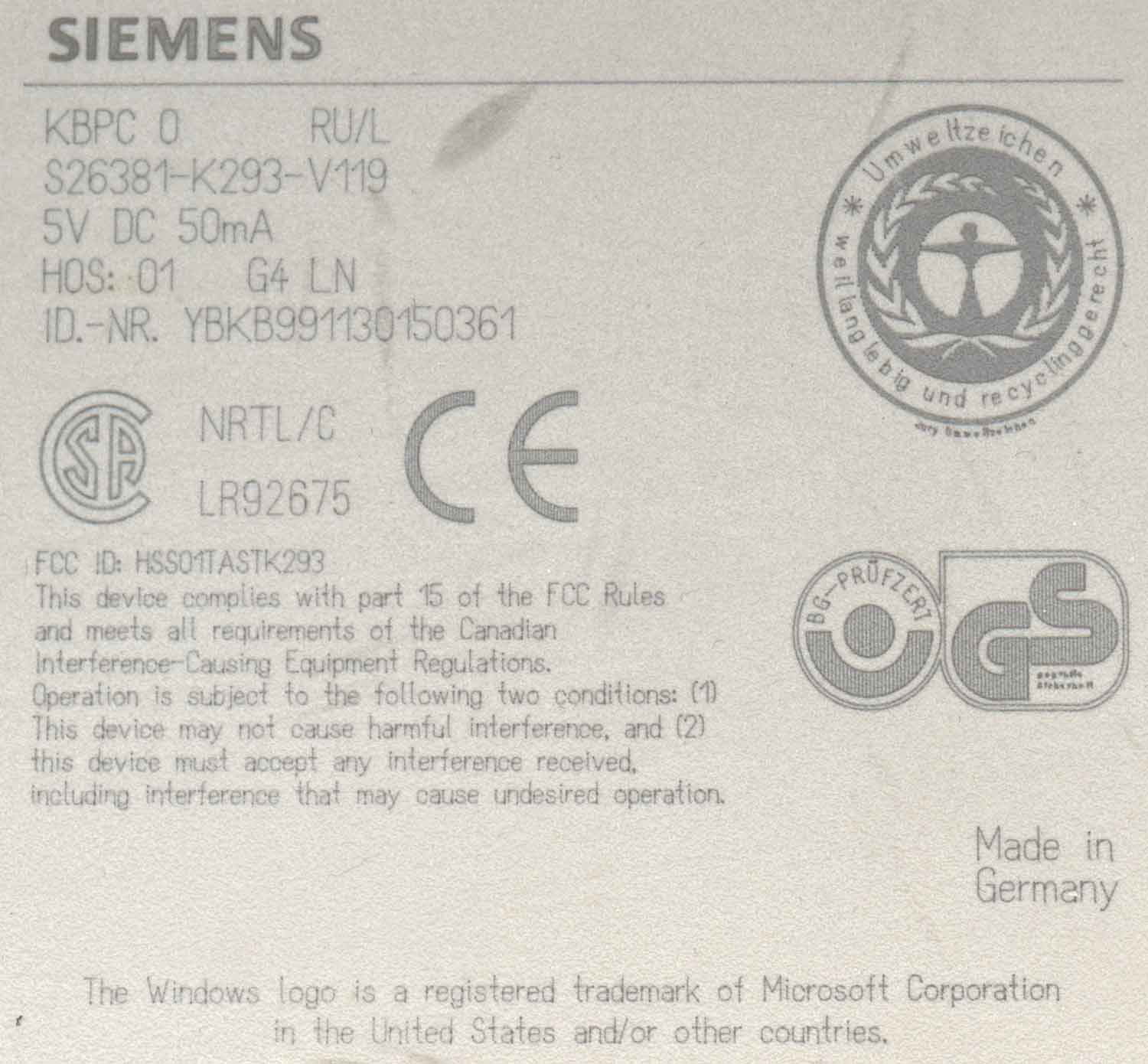

Называется клавиатура KBPC O, офисная, код производителя S26381-K293-V119. Кроме того, на этикетке, которая отпечатана на нижней стороне клавиатуры, сказано: RU/L - что она имеет русскую локализацию, 5V DC 50mA - токи питания, HOS: 01 G4 LN, ID.-NR. YBKB61130150361, NRTL/C, LR92675, FCC ID: HSS01TASTK293 - все эти коды по сертификациям и прочему, мало для нас интересному...



Siemens KBPC O, S26381-K293-V119, FCC ID: HSS01TASTK293

Щелкните по рисунку, чтобы увеличить!



Длина шнура примерно два метра, размеры клавиатуры Siemens KBPC O S26381-K293-V119, в общем-то, стандартные - 462х36х160 мм, вес 750 грамм. Рабочие температуры 15-32°C, и это весьма условно.



Теперь разбираем эту клавиатуру, для чего вовсе не выкручиваем кучу винтиков - их нет, обе половинки корпуса просто соединены методом защелок... И это сделано весьма качественно, потому что сама пластмасса очень хороша... Внутри - все обычное, как и у любой китайской клавиатуры, но - качество исполнения повыше. Резиновый "коврик" с кнопками, прозрачные листы с контактами и проводниками... на них маркировка: Siemens C26381-K293-C50-03. Маленькая и простенькая плата из одностороннего стеклотекстолита, на ней тоже все обычно, кроме разве что разъема RJ11 (RJ-25)... Три зеленых светодиода индикации, один конденсатор с кодом 474, что означает 0,47 мкФ. Один резистор и три перемычки. На плате маркировка GCB GA2. На оборотной стороне платы расположена одна микросхема залитая компаундом, проводники покрыты зеленым цапонлаком, контактные площадки позолоченные. На плате присутствует значок, предупреждающий об опасности статичного электричества и маркировка: I.E GmbH 376 233 L981801



Разборка Siemens KBPC S26381-K293-V119

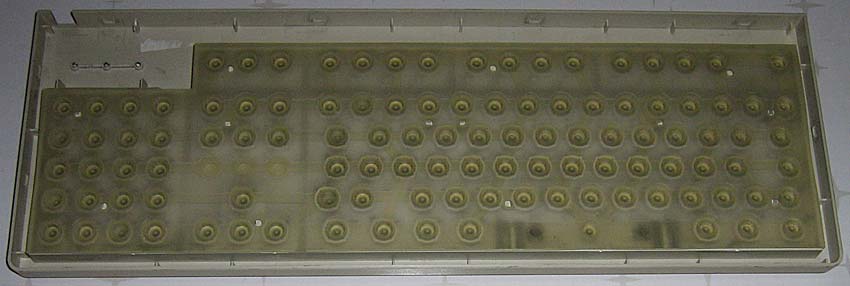

Fujitsu Siemens KBPC S26381-K293-V119 ремонт клавиатуры

Siemens KBPC O - резиновый коврик кнопок...

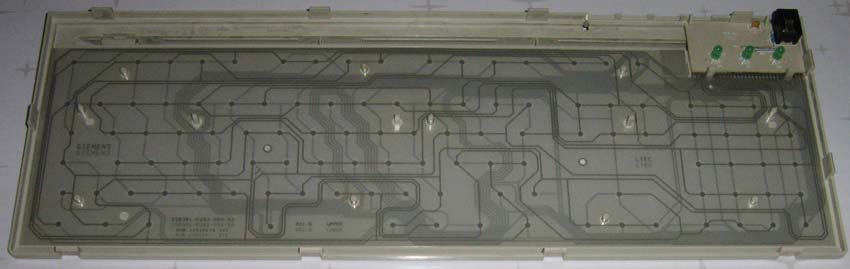

устройство и ремонт клавиатуры Сименс KBPC S26381-K293-V119

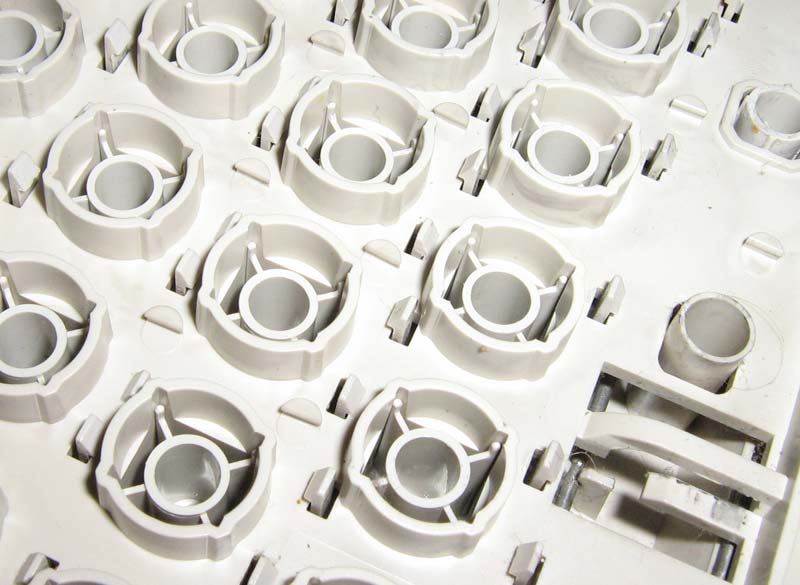

кнопки клавиатуры Siemens KBPC S26381-K293-V119

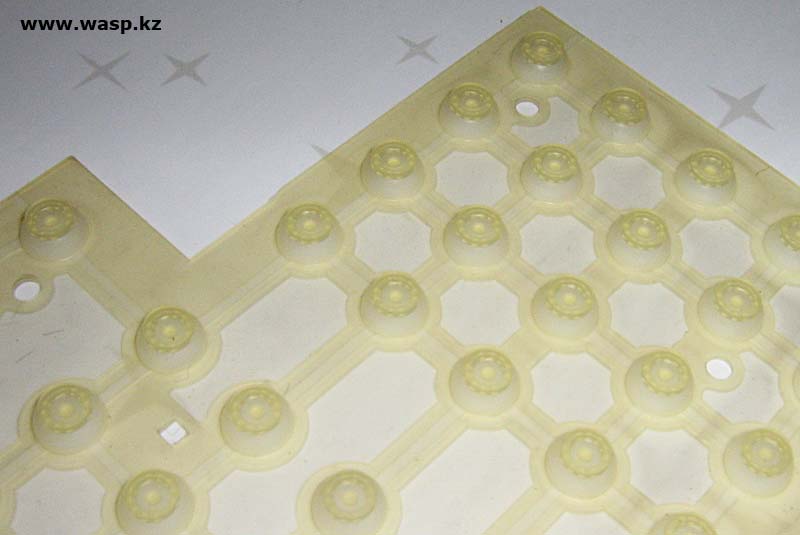

резиновые контактные площадки Fujitsu Siemens клавиатуры

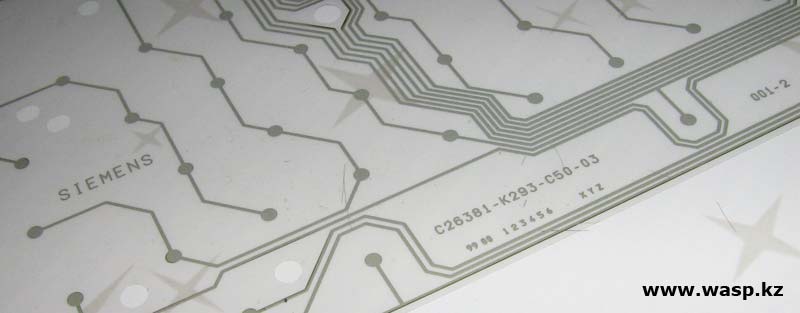

матрица клавиатуры Fujitsu Siemens

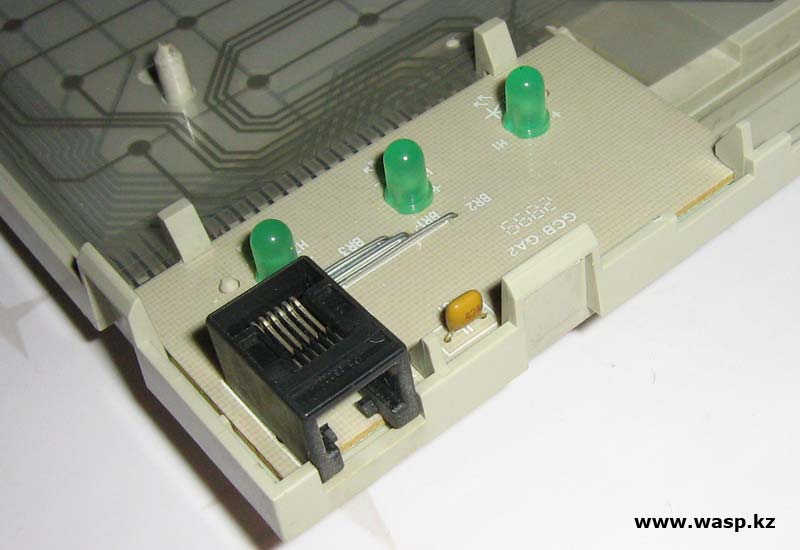

чертеж Siemens KBPC O, S26381-K293-V119 сделано в Германии



как заменить и подключить клавиатуру Fujitsu Siemens

Siemens KBPC O контактные площадки с платой электроники



В общем, клавиатура Siemens KBPC O, S26381-K293-V119 качественно сделана, но ничем кроме этого принципиально не отличается от массы прочего такого же продукта из Поднебесной... Мне она живо напомнила времена Windows 95/98... Да, ее выпускали (а может быть, и выпускают по сей день?), долго, даже когда Сименс стала Fujitsu Siemens...

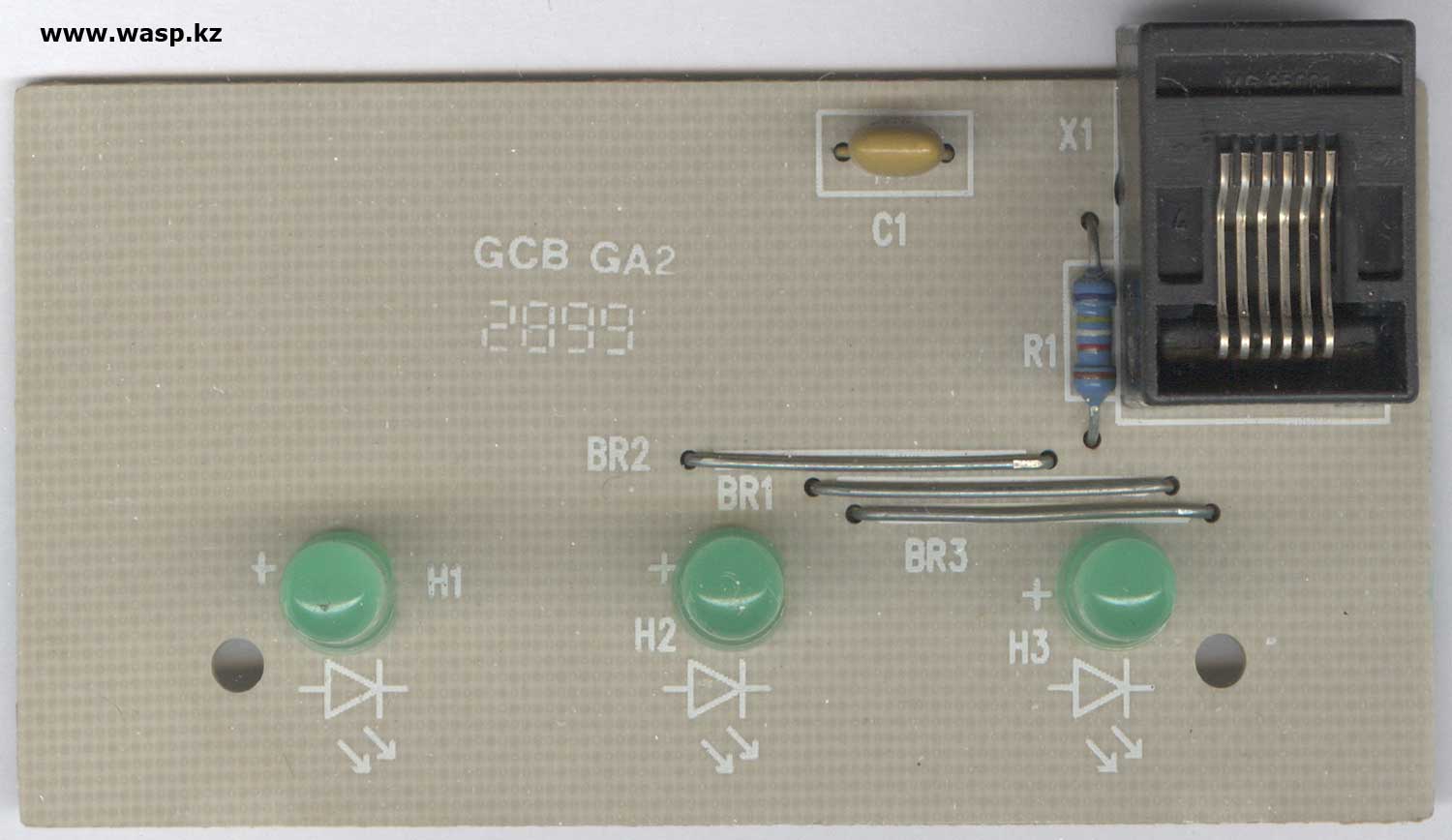

Плата электроники клавиатуры Siemens KBPC O, S26381-K293-V119



Плата электроники клавиатуры Siemens KBPC O, S26381-K293-V119 GCB GA2

Щелкните по рисунку, чтобы увеличить!

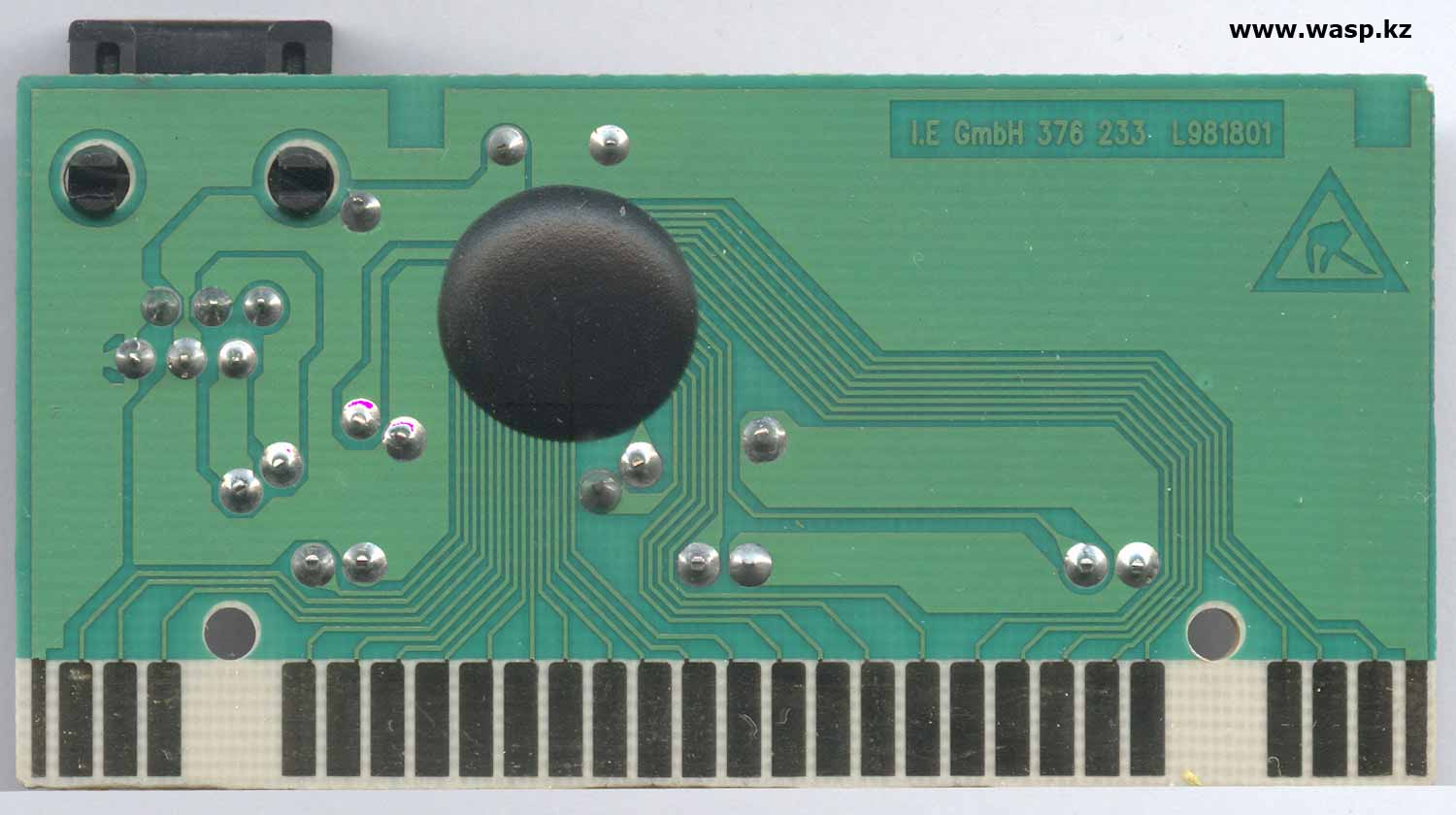

Siemens KBPC O, S26381-K293-V119 I.E GmbH 376 233 L981801 схема

Щелкните по рисунку, чтобы увеличить!





Михаил Дмитриенко, Алма-Ата, 2013 г.
