1ГД-40Р-100 широкополосный динамик СССР

Широкополосный динамик 1ГД-40Р-100, СССР





Весьма распространенный динамик советской поры. 1ГД-40Р применялся в самой различной звуковоспроизводящей аппаратуре, а мною был позаимствован из трехпрограммного приемника Маяк-202 (здесь его полное описание). Кто его производил - мне пока неизвестно. Логотип производителя весьма похож на старый логотип Рязанского радиозавода...

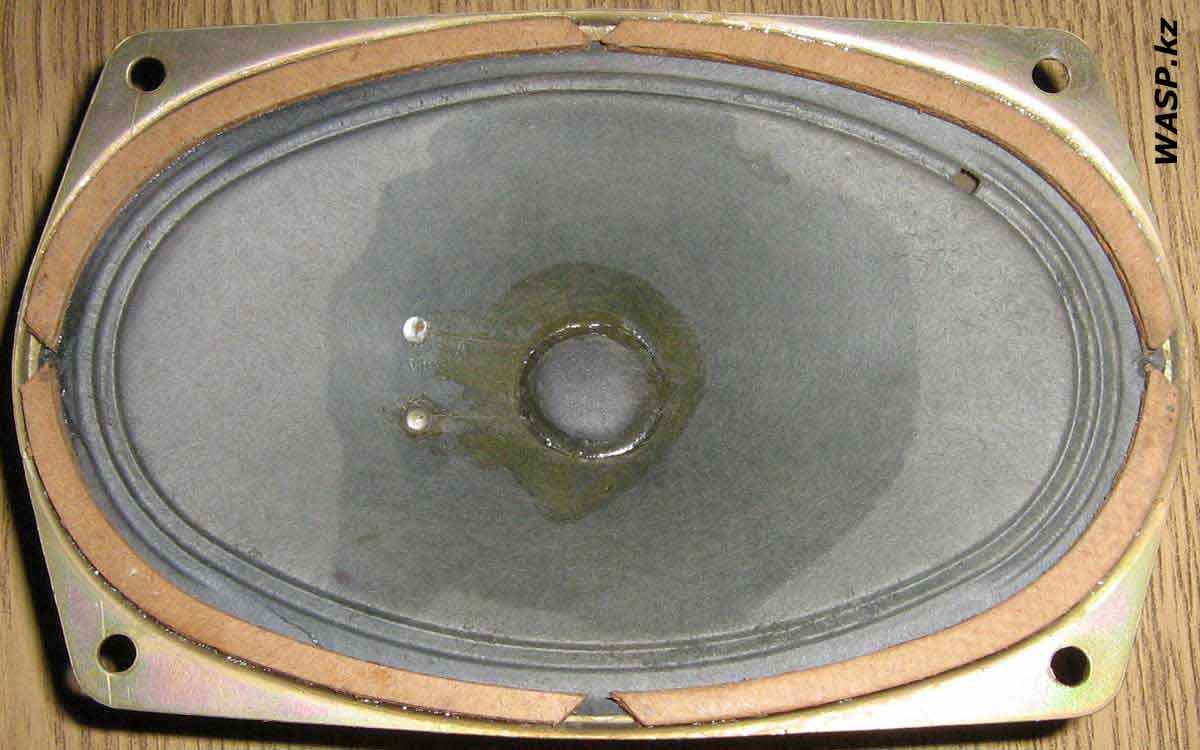

1ГД-40Р-100 советский динамик

Щелкните по рисунку, чтобы увеличить!



Итак, 1ГД-40Р это овальной формы динамическая головка с неэкранированной магнитной системой, иногда на магнит одевался или клеился металлический экран (но это дополнение, видимо, было делом рук конечного производителя аппарата). Магнит ферритовый, кольцевой формы. Диффузор и подвес выполнены заодно из бумажной массы с пропиткой. По внешнему краю подвес приклеен к корзине и поверх его наклеено овальное разрезное кольцо из плотного картона. В центре диффузора приклеен пылезащитный колпачок, под него идут провода звуковой катушки - они промазаны клеем (иногда клеем промазывался и весь пылезащитный колпачок полностью). Корзина изготовлена методом штамповки из стали 0,8 мм. По краям лицевой части корзины есть четыре отверстия под винты крепления. Подводящие провода витые - плоский провод намотан на гибкую основу. Они припаяны к заклепкам на диффузоре, к ним же припаиваются и провода звуковой катушки, только уже с лицевой части диффузора. Контактная площадка изготовлена из твердого прессованного картона и прикреплена к корзине одной алюминиевой заклепкой. На площадке полярность подключения отмечена знаком "+", он выбит на картоне. Контакты обычные, под пайку. Центрирующая шайба круглая, гофрированная, из ткани с пропиткой.

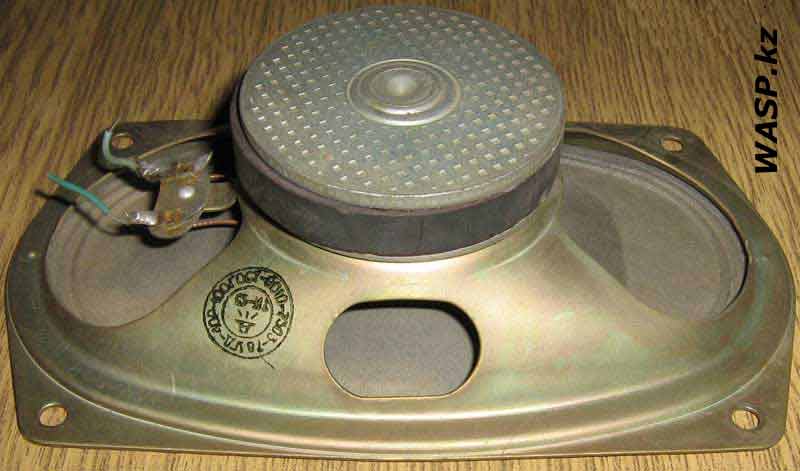

1ГД-40Р динамическая головка СССР





Технические характеристики динамической головки 1ГД-40Р:



Эффективный рабочий диапазон частот не уже 100-10000 Гц

Неравномерность частотной характеристики не более 12 дБ

Уровень характеристической чувствительности 93 дБ

Среднее стандартное звуковое давление 0,28 Па

Частота основного резонанса 100 ±20 Гц

Номинальное электрическое сопротивление 8 Ом

Паспортная мощность 1,5 Вт

Номинальная мощность 1 Вт

Кратковременная пиковая мощность 3 Вт

Габаритные размеры 160х100х45 мм

Вес 0,25 кг

Выпускался по ИФ3.843.075 ТУ, в рамках ГОСТ 9010-7303-78 (9010-59)

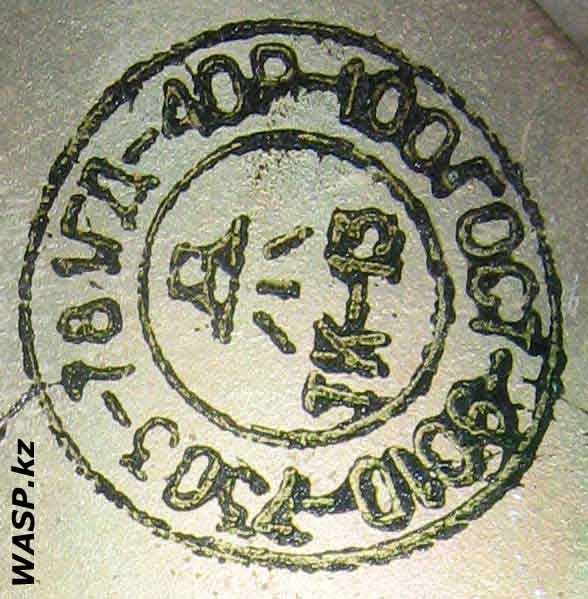

логотип на динамике 1ГД-40Р

Клеймо изготовителя на корпусе головки 1ГД-40Р

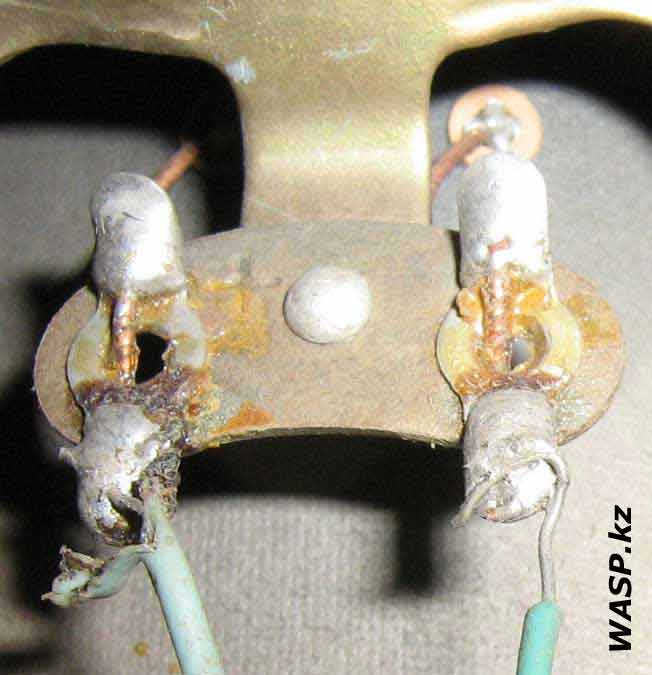

полярность подключения 1ГД-40Р динамика

Контактная площадка - "Плюсовый" контакт слева...

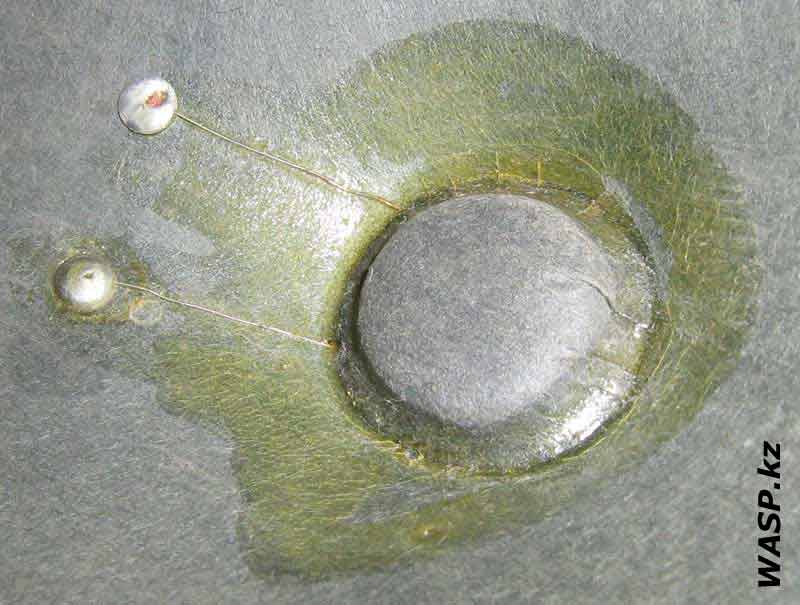

пылезащитный колпачок 1ГД-40Р

Пылезащитный колпачок - клей нанесен весьма небрежно...

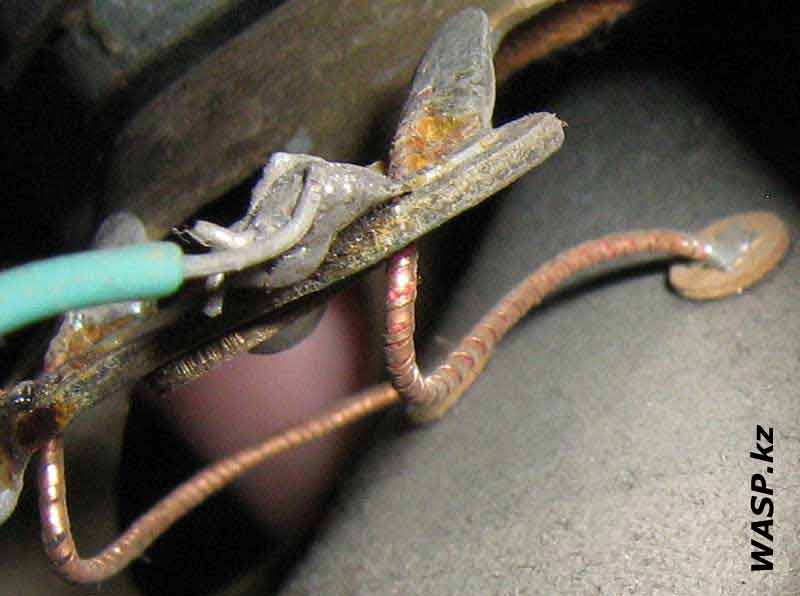

подводящие провода 1ГД-40Р

Такие подводящие провода запросто могут обломиться...

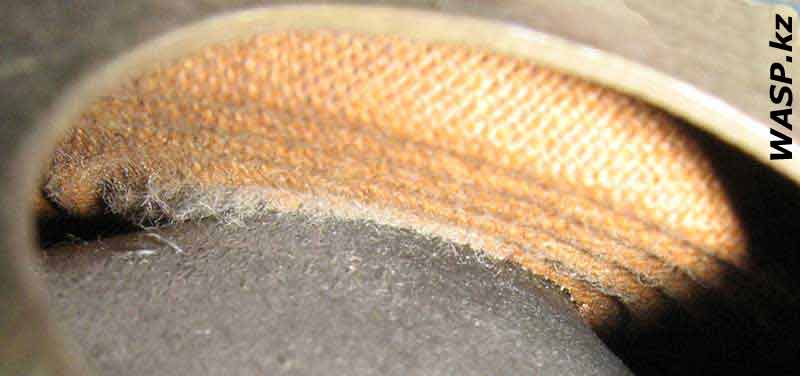

центрирующая шайба 1ГД-40Р



На корзине нанесен штамп производителя: в центре логотип - стилизованное изображение динамика с тремя лучами, надпись ТК-13, снаружи по кругу надпись: 1ГД-40Р-100 и ГОСТ 9010-73 и дата изготовления 03-78...

Помимо промышленного применения этого динамика в магнитофонах, телевизорах, абонентских громкоговорителях и прочем, его широко применяли любители при изготовлении акустических систем, чаще всего в качестве среднечастотного звена. Они отмечали его высокую чувствительность, но также и большую неравномерность АЧХ и завал на высокие частоты... Сейчас 1ГД-40Р интересен только отдельным ценителям раритетов. Я видел компьютерные колонки, сделанные в стиле ретро с этими динамиками... Как они там звучат - не слышал, но всяко лучше, чем эти многочисленные китайские пукалки...

Тот экземпляр 1ГД-40Р, который я рассматривал здесь, был в далеко не лучшем состоянии... он был изготовлен в 1978 году... так что это ветеран труда...

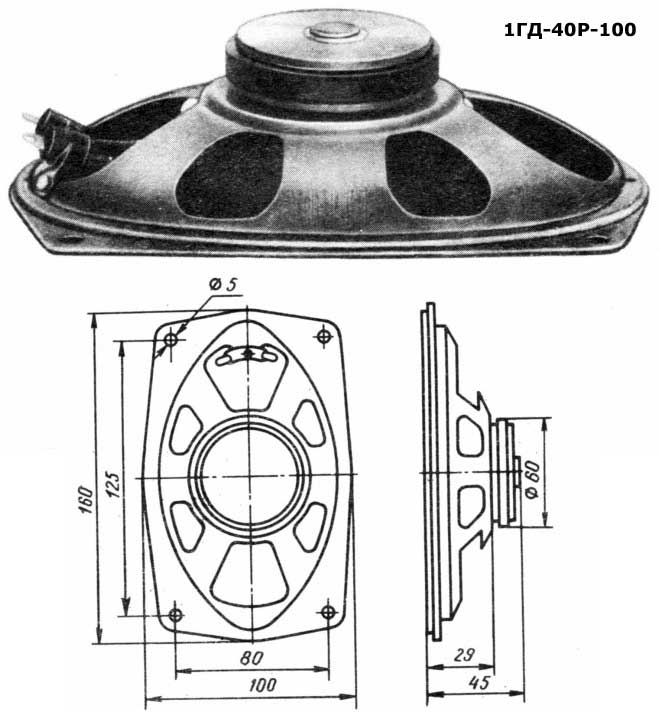

чертеж головки 1ГД-40Р-100

Чертеж динамика 1ГД-40Р - как видим он несколько отличается от имеющегося оригинала...

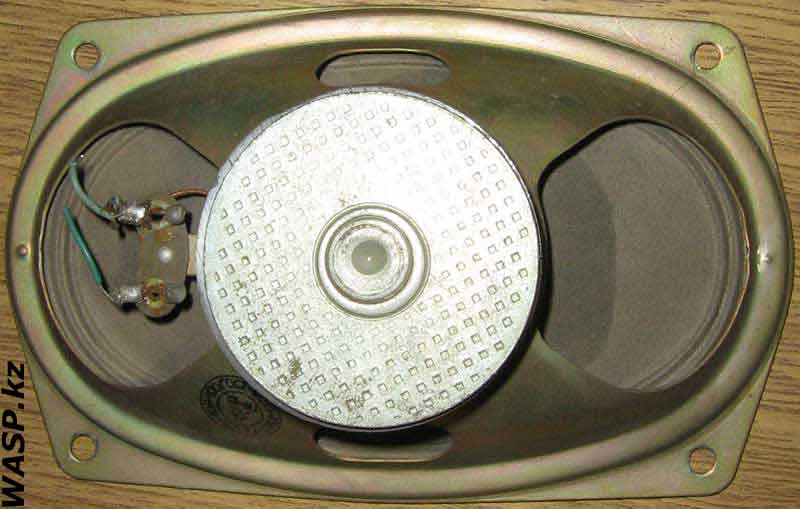

установка и характеристики 1ГД-40Р



1ГД-40РЕ-100

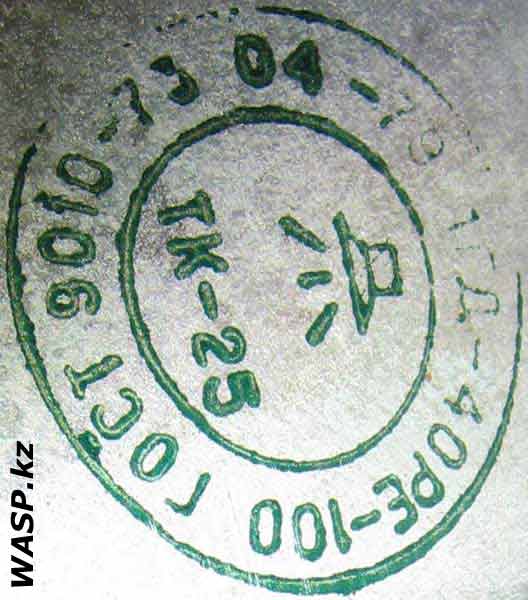

Практически тот же динамик, что и 1ГД-40Р-100, присутствуют небольшие изменения, также указан ГОСТ 9010-73 и дата изготовления 04-79 (апрель 1979 года). В центре маркировки тот же логотип производителя и надпись ТК-25.

Подводящие провода у этого динамика представляют собой витую косичку, а внешний край стальной корзины имеет завальцовку. В остальном эти динамики идентичны.



Динамическая головка 1ГД-40РЕ-100, так же как и предыдущая, выдернута из того же трехпрограммного приемника Маяк-202, только не "Олимпийского"...



1ГД-40РЕ-100 головка динамическая широкополосная СССР

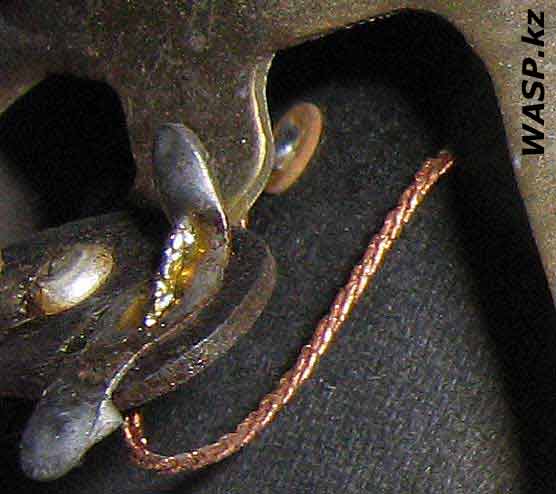

1ГД-40РЕ-100 динамик, подводящие провода

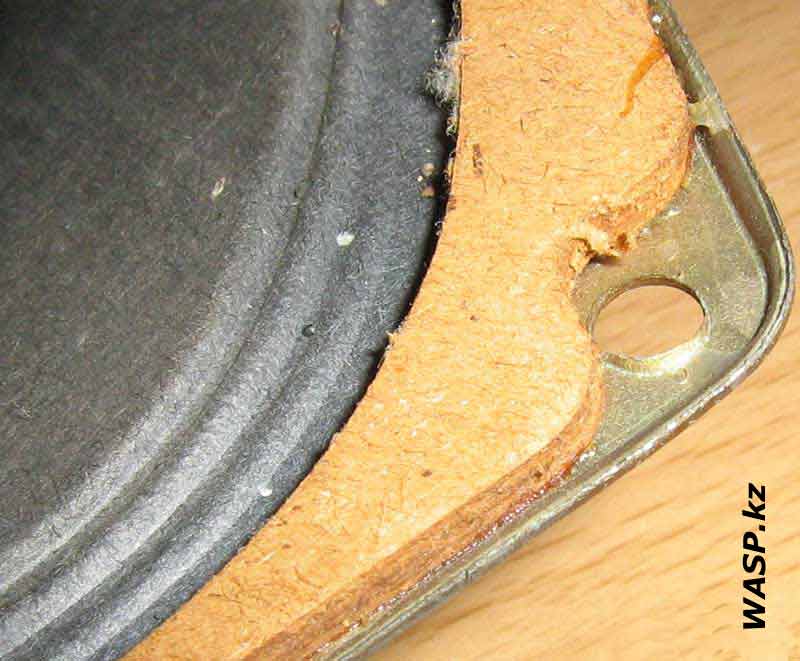

1ГД-40РЕ-100 крепление динамика отверстия на корзине

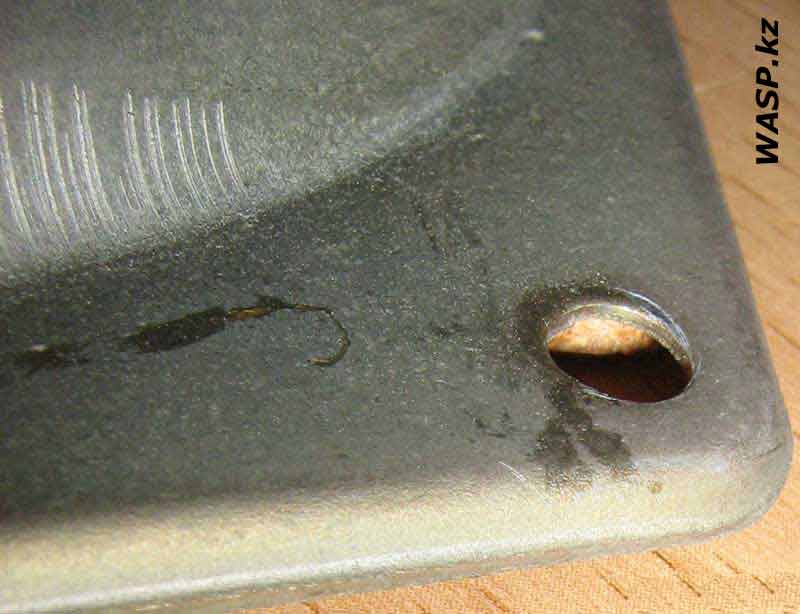

монтажные места для крепления динамика 1ГД-40РЕ-100





Михаил Дмитриенко, Алма-Ата, 2012 г.
