Sony WX-2100 - беспроводная микрофонная система, Китай

Sony WX-2100 - беспроводная микрофонная система, Китай



Микрофонная беспроводная система Sony WX-2100 предназначена для конференций, использования в залах, на домашних концертах и для караоке - последнее и есть основное предназначение этой дешевенькой системы.



+ Щелкайте по фото, чтобы увеличить!



полное описание Wireless Sony WX-2100

Внешний обзор ресивера



Sony WX-2100 - беспроводная микрофонная система, Китай



Sony WX-2100 микрофонный усилитель





Характеристики, заявленные производителем:



Диапазон частот УКВ/FM, 100-10000 Гц, ±3дБ

Искажения звука менее 1%

Динамический диапазон 80дБ

Соотношение сигнал/шум выше 80дБ

Выходная мощность 8 мВт (максимальная 50 мВт)

Максимальная девиация частоты 75 кГц

Приемник/передатчик тип FM (ресивер/микрофоны)

Питание микрофона 9 вольт от батареи

Выходной сигнал 25 мВ

Чувствительность приема 600W (несимметричный)

Мощность 30 дБ/В

Размеры приставки 290х100х40 мм

В комплекте: ресивер (приемник), два микрофона



Разборка ресивера Sony WX-2100



ремонт Sony WX-2100

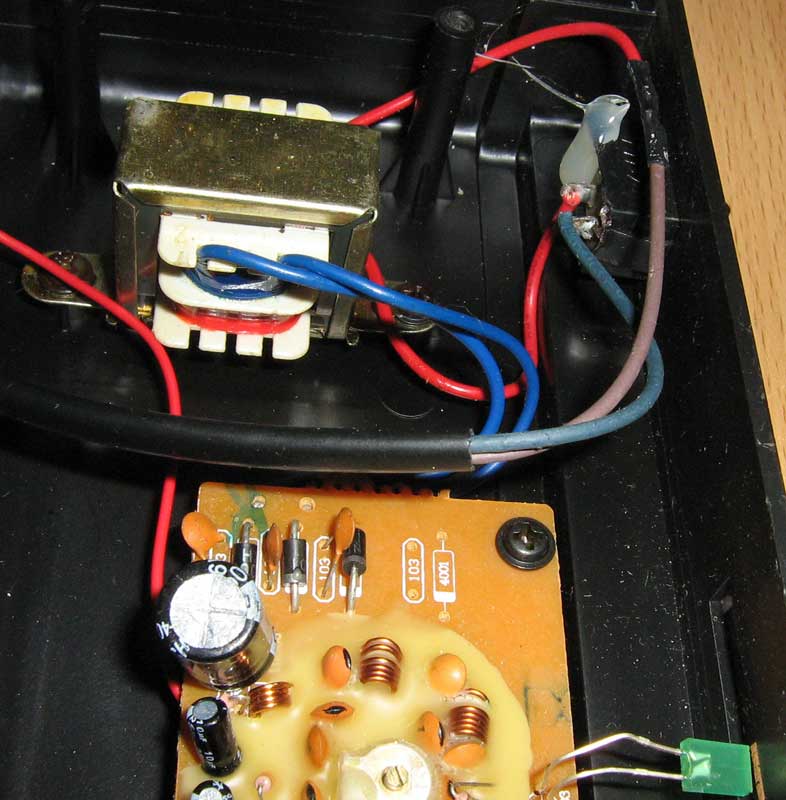

блок питания для беспроводного микрофона

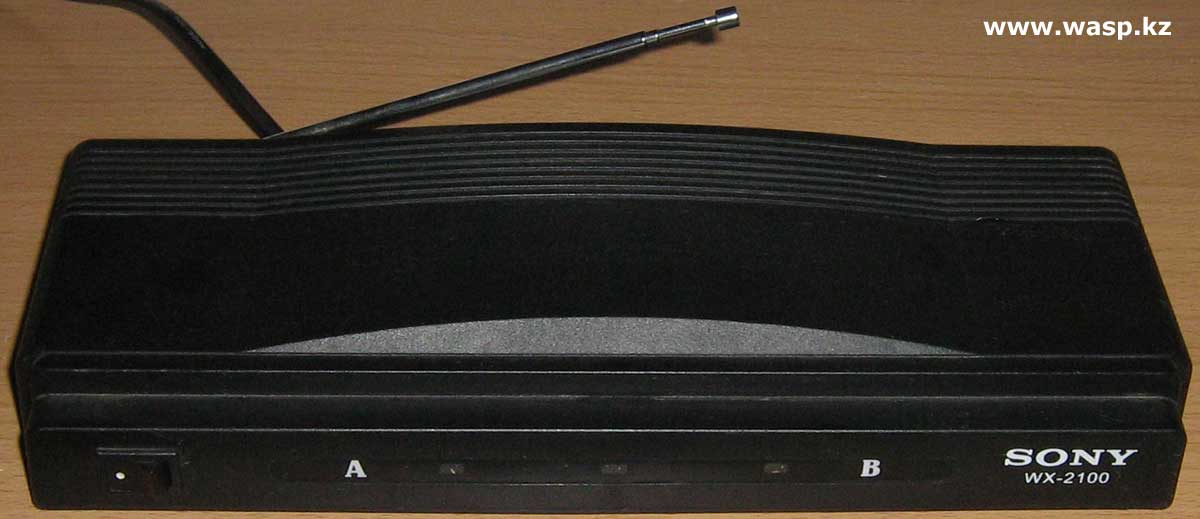

Итак, начнем с ресивера. Это небольшая пластмассовая коробочка, черного цвета. На мордашке расположена кнопка включения/выключения питания, три индикатора: по центру красный - индикация питания, по бокам два зеленых - отображают работу микрофонов, обозначены буквами А и B. А в правом углу надпись "Sony WX-2100".



На задней стороне расположены две телескопические антенны (у меня на фото одна отломана)), затем стандартный пальчиковый (большой) разъем - аудиовыход, к усилителю мощности. Так же на задней стороне через отверстие проходит шнур питания 220 вольт 50 Гц.



Корпус сделан из неважнецкой пластмассы, никаких вентиляционных отверстий нет.



Откручиваем днище и снимаем его. Видим внутри всю нехитрую начинку блока: одну печатную плату, один трансформатор, один выключатель питания, две антенны...



Sony WX-2100 электроника...



Sony WX-2100 схема и ремонт

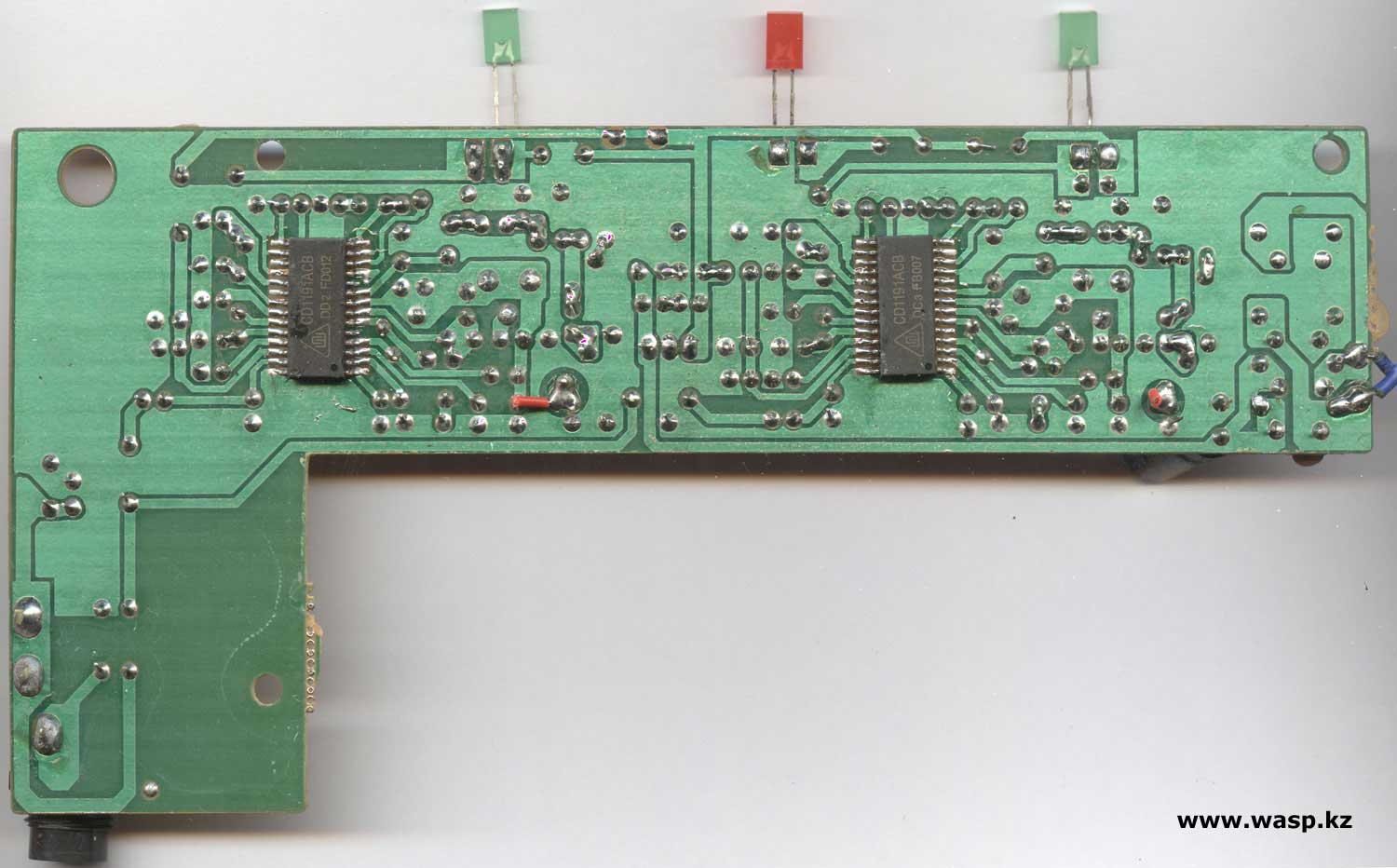

Sony WX-2100 плата 306QR-2



Плата из светлого текстолита с односторонним фольгированием, имеет маркировку 306QR-2. На ней минимум деталей, и то несколько мест разведены, но не распаяны. Два приемника залиты парафином, от них с обратной стороны платы (сторона дорожек) идут по одному проводу к антеннам. На плате распаян и блок питания: четыре диода образуют мостик, три керамических и один электролитический конденсаторы - фильтр. На обратной стороне распаяны две микросхемы приемников CD1191ACB (это полный аналог микросхемы CXA1691BM).



Микрофоны Sony WX-2100

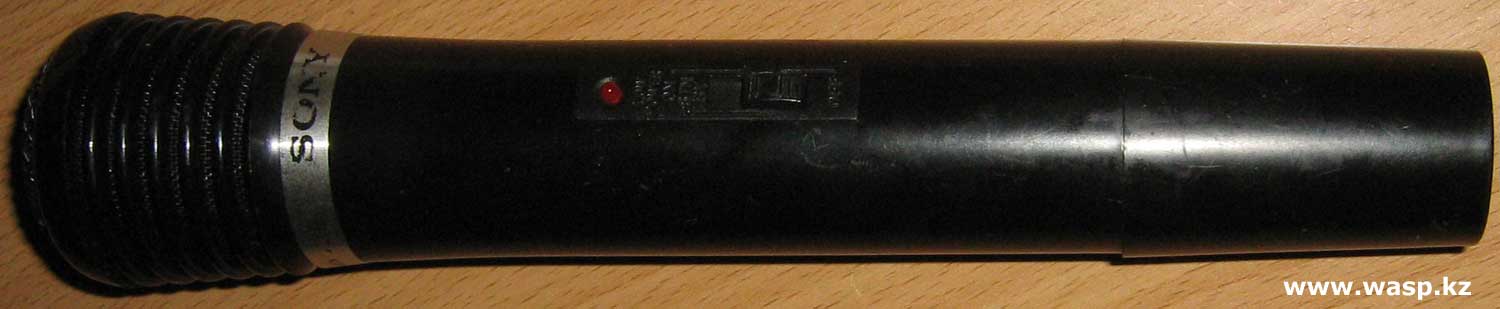

микрофон Sony WX-2100



переключатель режимов работы Sony WX-2100



Микрофоны также сделаны из пластмассы черного цвета и того же качества... Решетка стальная, декоративное колечко с надписью Sony - алюминиевое. На микрофонах расположен светодиодный индикатор питания, и трехпозиционный переключатель - включение, выключение и режим малой мощности. На нижней части расположен отсек под батарею. Используется стандартная 9 вольтовая батарея типа "Крона", Она вставляется в специальное гнездо с двумя контактными площадками и закрывается пластмассовым стаканом.



микрофон Sony

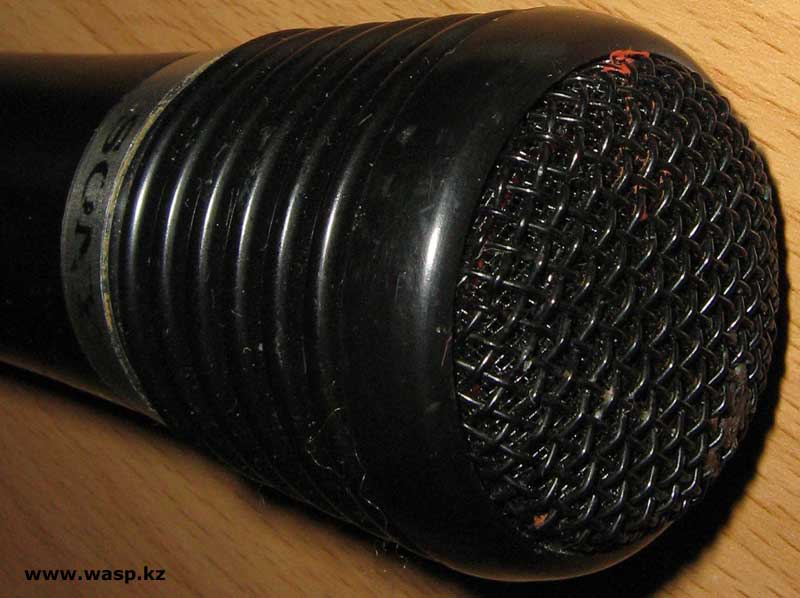

Решетка на микрофоне...



Sony беспроводной микрофон

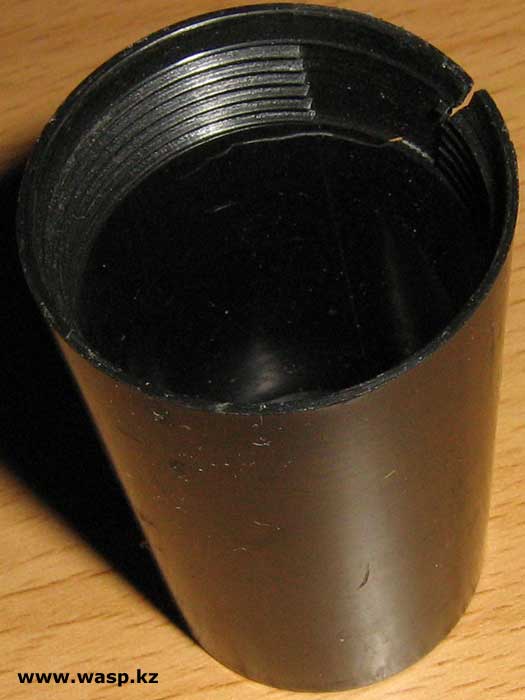

Sony WX-2100 емкость для батареи

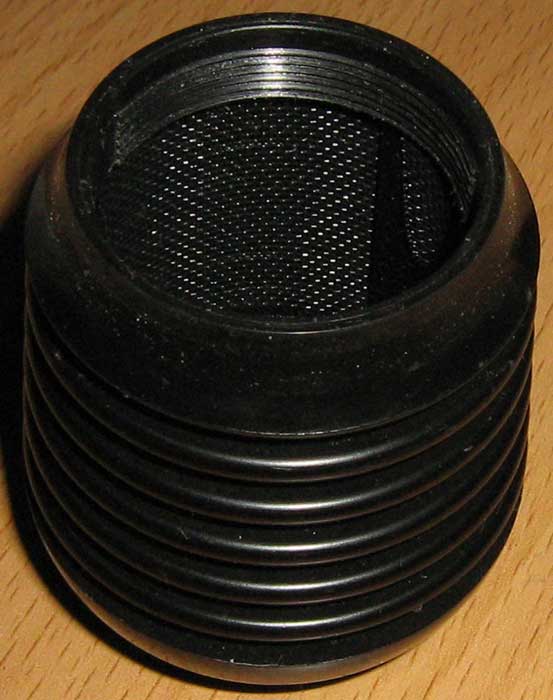

Крышка-стакан отсека для батареи, пластмасса разваливается...

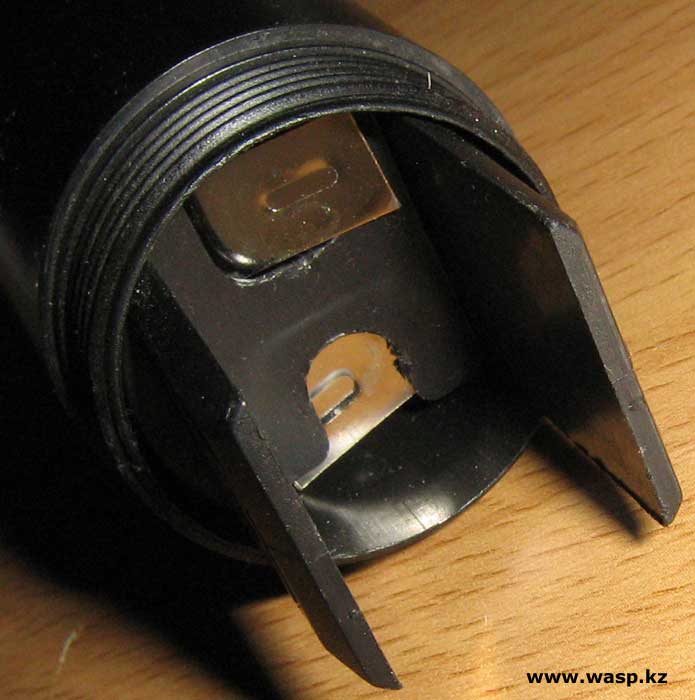

автономная работа Sony WX-2100

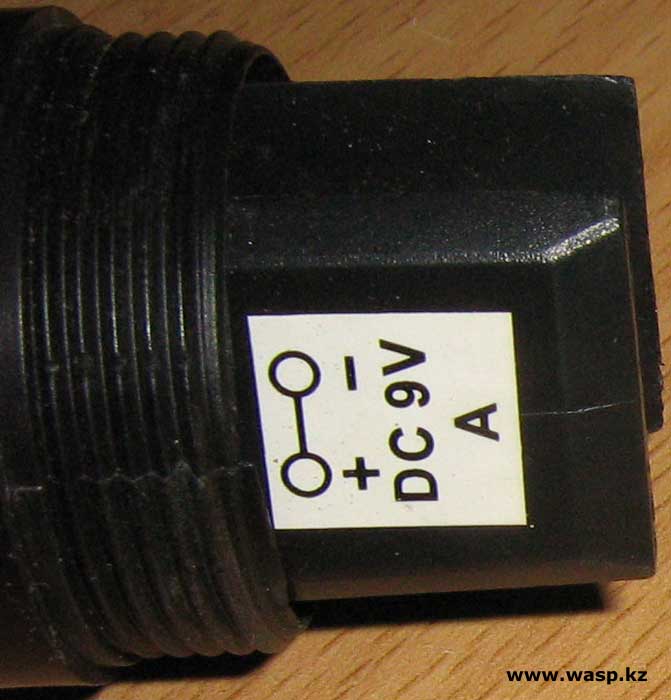

полярность подключения батарейки к микрофону

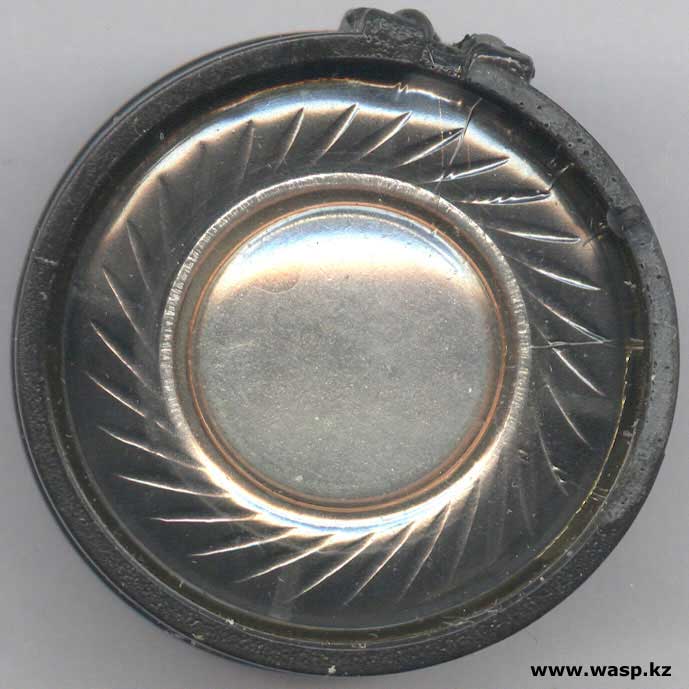

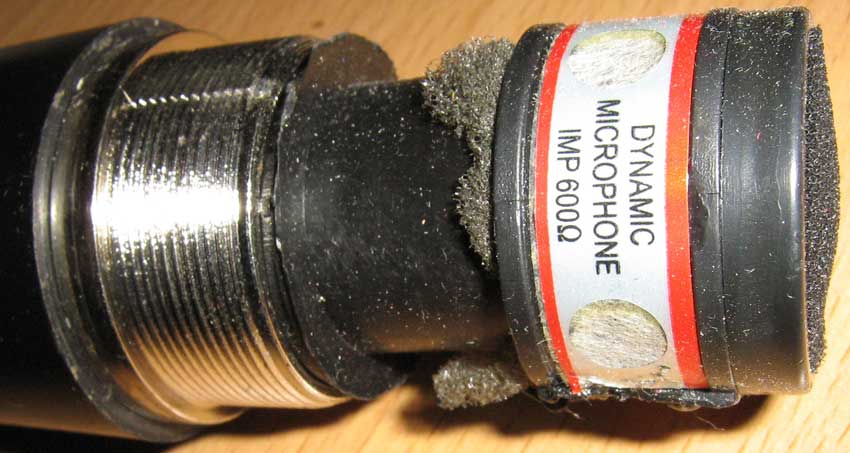

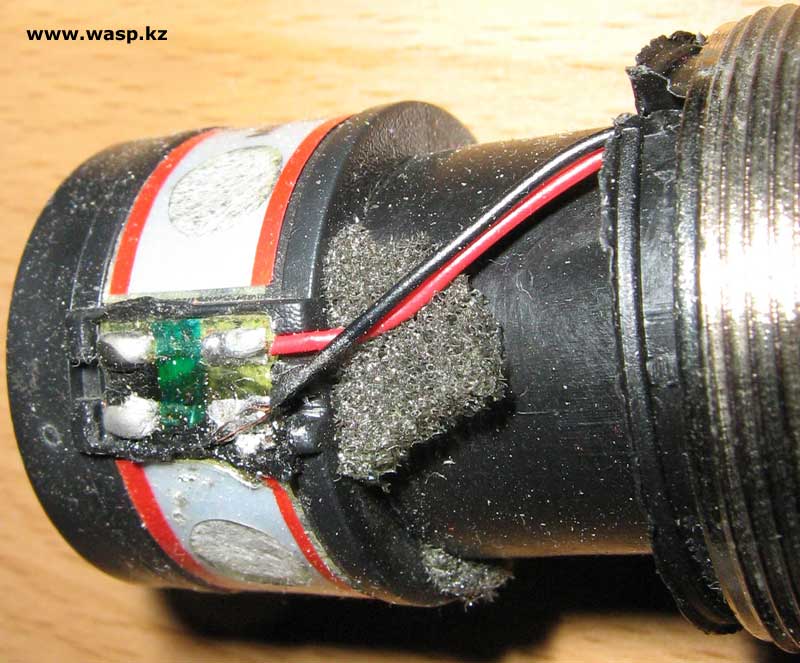

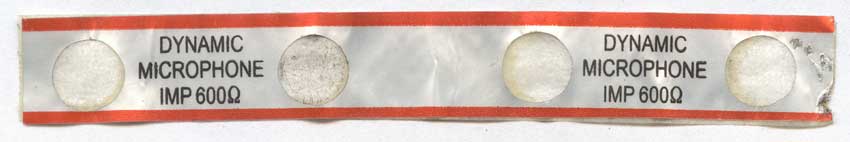

В передней части под металлической сеткой расположен сам микрофон, который заключен в пластмассовую конструкцию с кусочками поролона. На ней бумажная лента с отверстиями и надписью: Dynamic Microphone IMP600 Ω Ом. От него внутрь корпуса идут два провода - красный и черный. Обозначающие соответственно полярность и свидетельствующие о том, что эти микрофоны - моно...



Разборка микрофона Sony WX-2100



Sony кольцо



микрофон Sony WX-2100

Dynamic Microphone IMP 600Ω



Sony WX-2100 маркировка микрофона



Dynamic Microphone IMP600 Ом

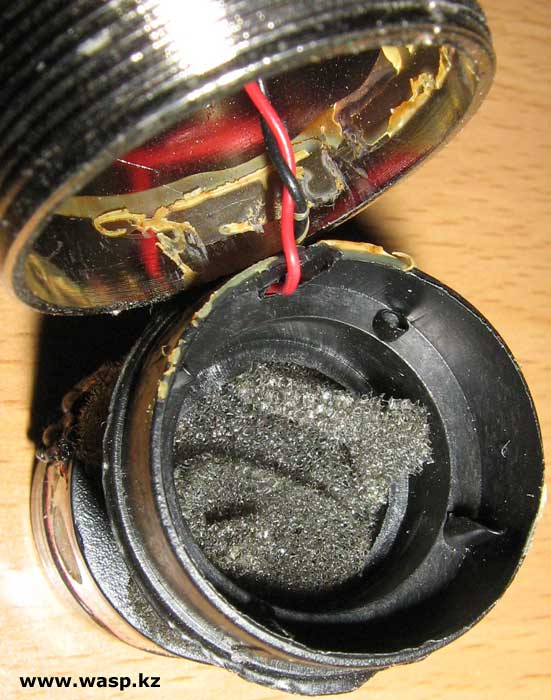

Микрофон Сони устройство и характеристики

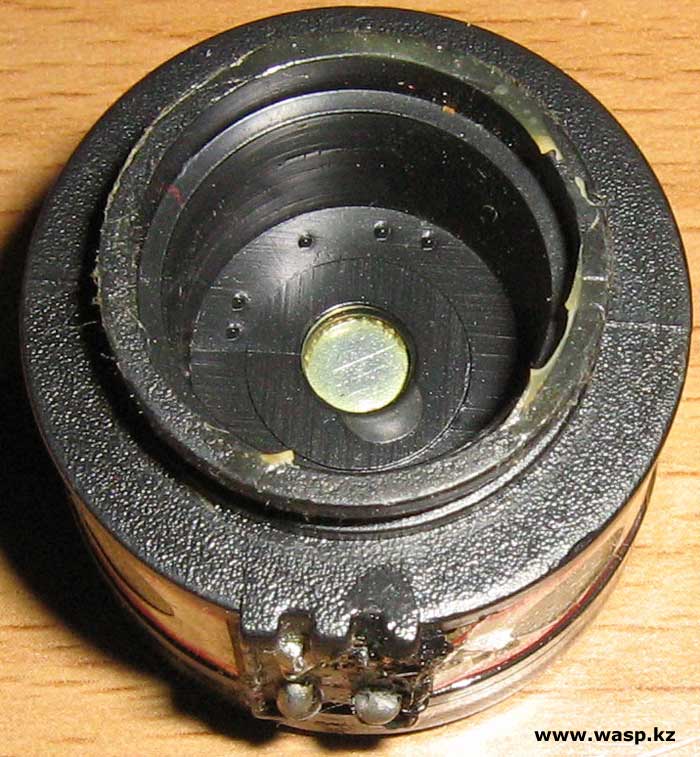

Микрофоны SONY качество и подделка

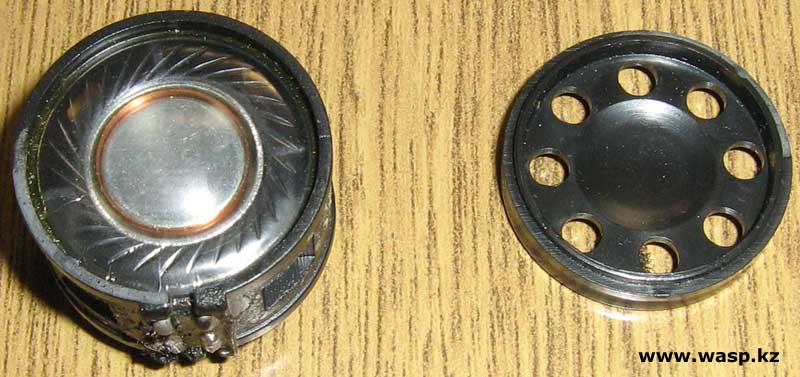

Sony WX-2100 конструкция микрофона



Sony микрофон беспроводной караоке

Микрофон Sony... какой-то кошмар!



настройка микрофона для песен разборка микрофона

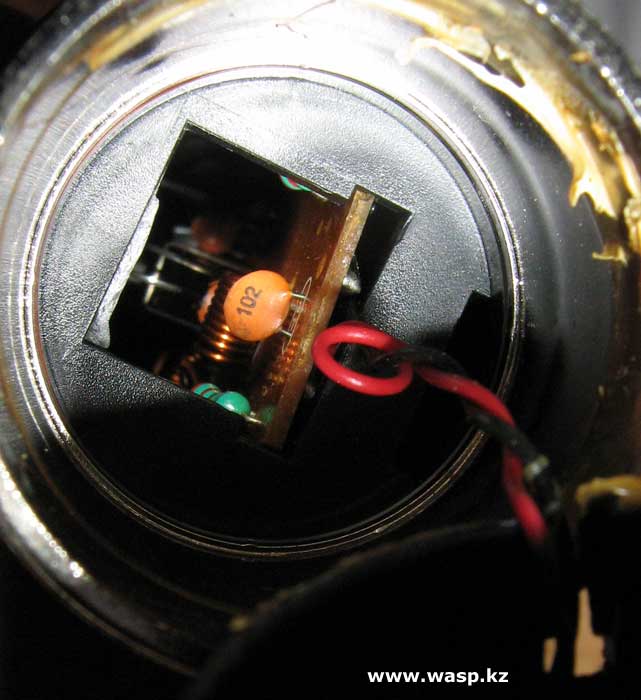

Внутри расположена небольшая плата из светлого текстолита с односторонним фольгированием и минимумом деталей. На плате имеется маркировка SX-305T. Никакой специальной антенны нет.

На этом можно и закончить. Примитивное, недорогое и низкокачественное изделие... имеет ли оно хоть какое-то отношение к компании Sony - вряд ли...



Sony WX-2100 плата электроники



Sony WX-2100 SX-305T плата электроники



Sony WX-2100 схема микрофона и платы



Плохое качество во всем - от пластмассы, до электроники... звук - стандартно-убогий...





Михаил Дмитриенко, Алма-Ата, 2012 г.
