ПДУ для автомобильного модулятора

Пульт дистанционного управления для автомобильного модулятор - это продукция безымянного китайского производителя. Таким пультом комплектуются десятки модуляторов и кроме того прочей аудиотехники... Практически все они абсолютно одинаковы.

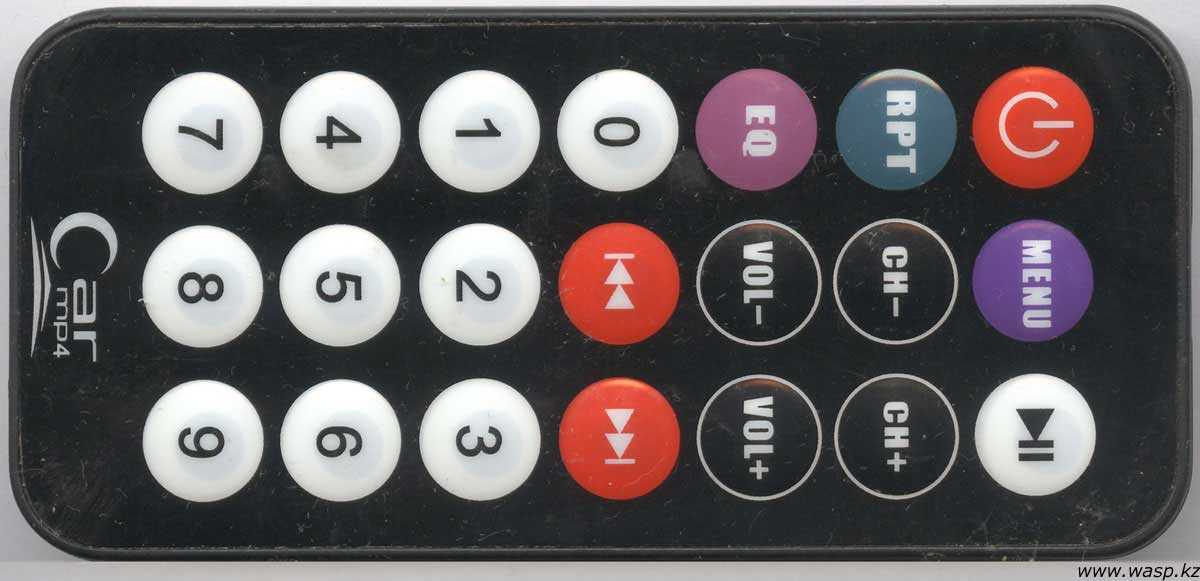

На данном ПДУ расположены 21 кнопка управления: Питание, Меню, Пауза/Воспроизведение, RPT, EQ - эквалайзер, трек вперед/назад, Громкость плюс/минус... надо сказать, что функциональность пульта дистанционного управления зависит от того устройства, с которым работает и часть клавиш может вообще не функционировать. Передняя панель имеет наклеенную пленку, там где круглые отверстия кнопок на пленке выдавлены полусферические элементы, изнутри к ним приклеены бумажные кружки с цифрами или знаками кнопок...

Щелкните по рисунку, чтобы увеличить!

Щелкните по рисунку, чтобы увеличить!

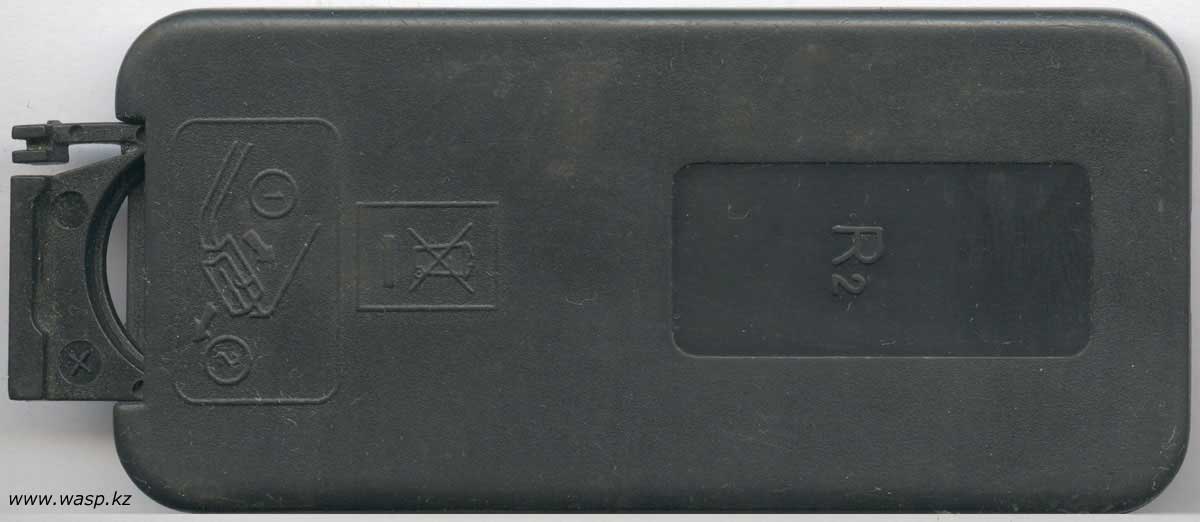

На пульте надпись: Car MP4, а на задней стороне R2, кроме того на задней крышке значок об утилизации и схема замены батарейки. В этом ПДУ использована одна плоская батарейка "таблетка" типа CR 2032 на 3 вольта. Точно такая же, какие ставятся на материнские платы компьютеров.

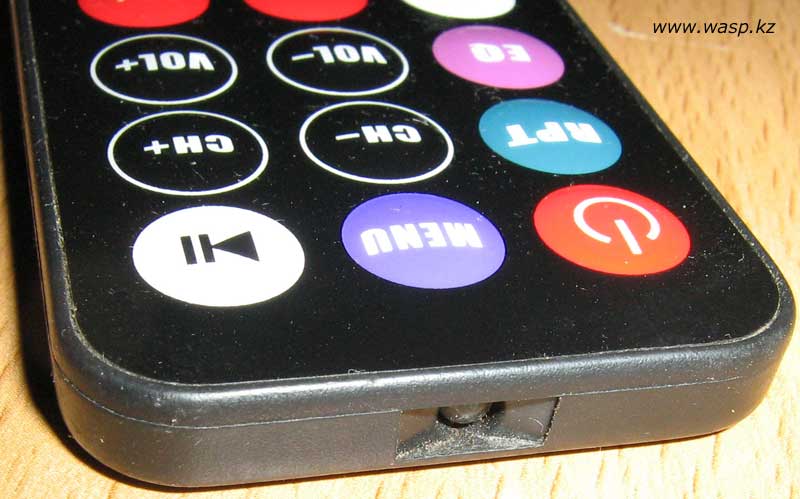

Корпус ПДУ состоит из двух половинок, они между собой соединены либо на защелках, либо просто склеены... разбираем устройство (мой образец был на защелках, плюс клей в четырех углах, потому корпус при разборке и разрушился).

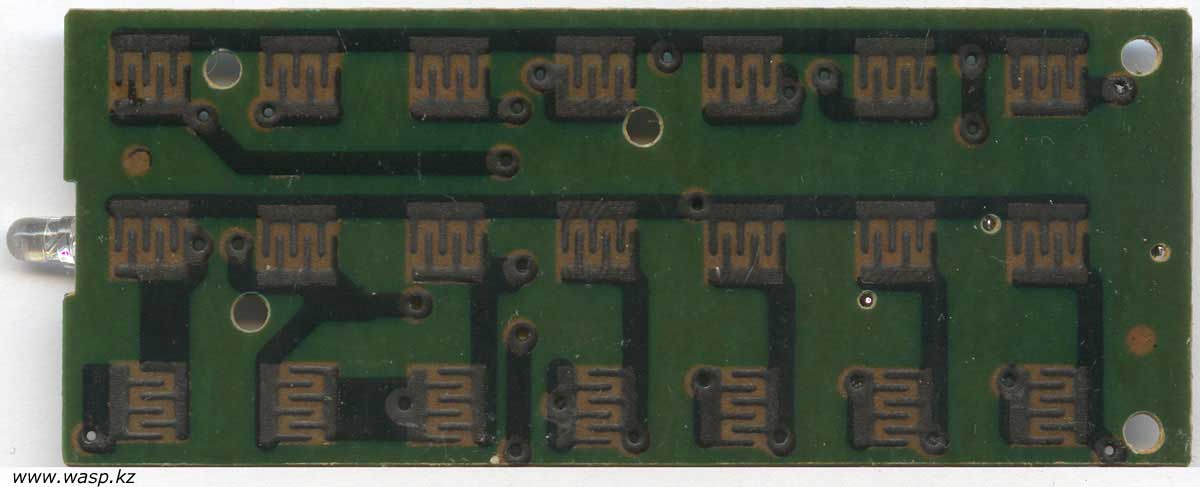

Внутри стандартная двухстороннего фольгирования плата зеленого цвета. Сторона контактной матрицы не имеет никаких деталей, сами контактные площадки покрыты проводящим составом, который в отличие от "голой" меди не окисляется и много дешевле варианта с их позолотой.

Щелкните по рисунку, чтобы увеличить!

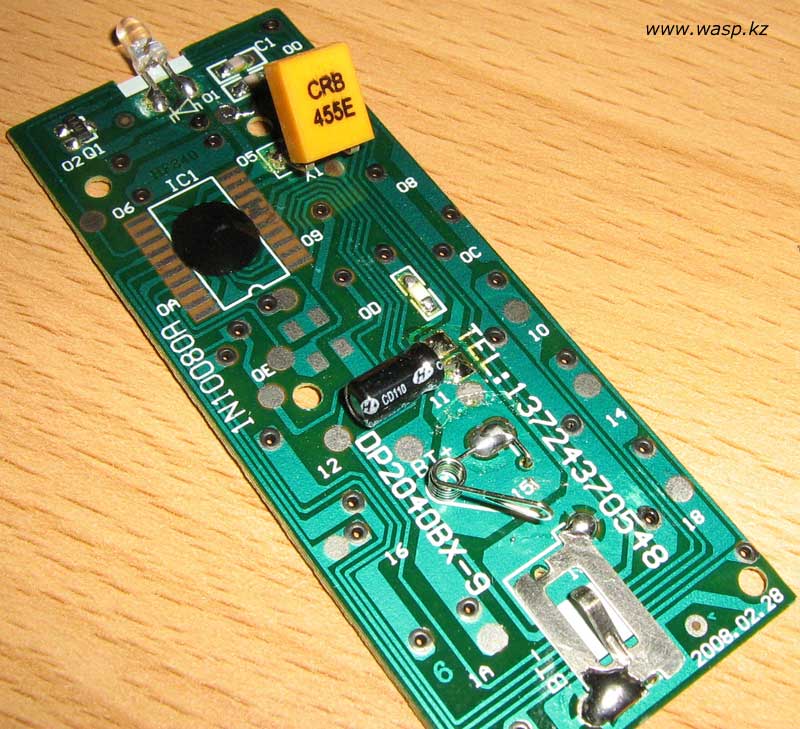

На другой стороне печатной платы весь небогатый элементный ряд... Питание от батарейки идет через один фильтрующий электролитический конденсатор, там же один SMD керамический конденсатор. Еще два таких же конденсатора стоят в цепи между микросхемой (которая не имеет маркировки и попросту залита каплей компаунда), и кварцевым (керамическим) резонатором CRB 455E - частота 455 кГц. Один транзистор SMD-монтажа имеет маркировку 1AMX и он выполняет роль усилителя для светодиода.

С этой стороны плата покрыта еще зеленым цапонлаком…

Щелкните по рисунку, чтобы увеличить!

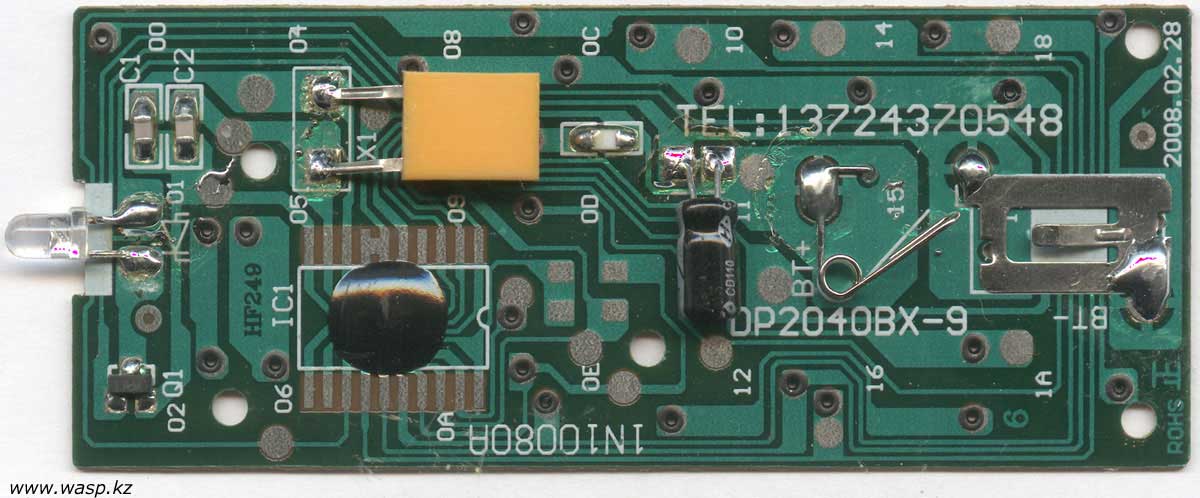

С этой стороны платы много маркировок: DP2040BX-9, 1N10080A, HF249, а также надпись ROHS, типа ПДУ соответствует европейской директиве по ограничению содержания вредных веществ в устройстве. Наконец дата изготовления пульта, а может просто печатной платы: 2008.02.28

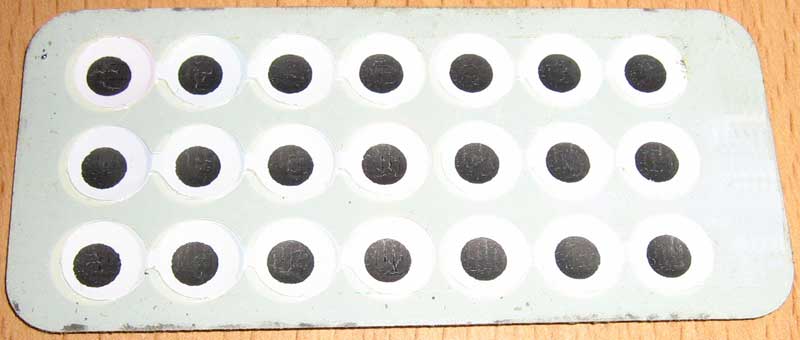

Передняя панель, с выдавленными кнопками и нанесенными "пятачками" проводящего материала...

На этом заканчиваем описывать этот пульт, место которому теперь только в мусорном ведре...

Михаил Дмитриенко, Алма-Ата, 2012 г.
