Статьи » Мониторы, телевизоры » Электронные блоки от телевизора Горизонт, 1990 года, СССР
Электронные блоки от телевизора Горизонт, 1990 года, СССР

Электронные блоки от телевизора Горизонт, 1990 года, СССР



Антиквариат Советского Союза





Данная электроника мне попала как есть - просто платы на единой раме. Ни модель, ни изготовитель этого советского телевизора мне неизвестны. На платах присутствует логотип, и он принадлежал заводу минскому "Сигнал", теперь поиск стал точнее. Значит телевизор произведен НПО "Горизонт" - Минск, Белоруссия. Год выпуска 1990. Тут появилась проблема - в интернете весьма мало качественной документации на телевизоры "Горизонт"...

По данным сайта http://rw6ase.narod.ru, на 1990 год приходятся три модели цветных телевизоров "Горизонт", это: Горизонт 61ТЦ-416, Горизонт 61ТЦ-470, Горизонт 51ТЦ-418Д. Так же платы весьма похожие, вероятно идентичные, присутствуют в телевизоре Горизонт 61ТЦ-411Д.

Итак, общее количество основных плат, доставшихся мне - 4, это: так называемая кассета обработки сигналов, потом кассета разверток, модуль питания и плата кинескопа. На двух кассетах есть разъемы для субмодулей - маленькие платы, вставляемые в эти разъемы. На кассете разверток один такой модуль - субмодуль кадровый. На кассете обработки сигналов четыре таких разъема: СМРК - субмодуль радиоканала; СКМ - селектор каналов метровый; СКД - селектор каналов дециметровый (он у меня отсутствует); Субмодуль декодера, в который в свою очередь вставлены две маленькие керамические платы с микросборками.



Кассета обработки сигналов КОС-401Д - на плате с лицевой стороны маркировка 2.059.025-05, со стороны дорожек А1, ИЗМ 41, 7.103.234, IX 90 (дата изготовления). На плате присутствуют микросхемы: К174ХА17 и К174ХА11, а также шесть транзисторов КТ940А. Также УЛ364-5 - линия задержки модуля цветности и ЛЗЯС 033-1000 (ультразвуковая линия задержки яркостного сигнала из модуля цветности). Два переменных резистора, которыми можно регулировать уровень цветности синий/красный и пурпур/зеленый. В плату обработки сигналов вставляются отдельные платы, так называемые субмодули.

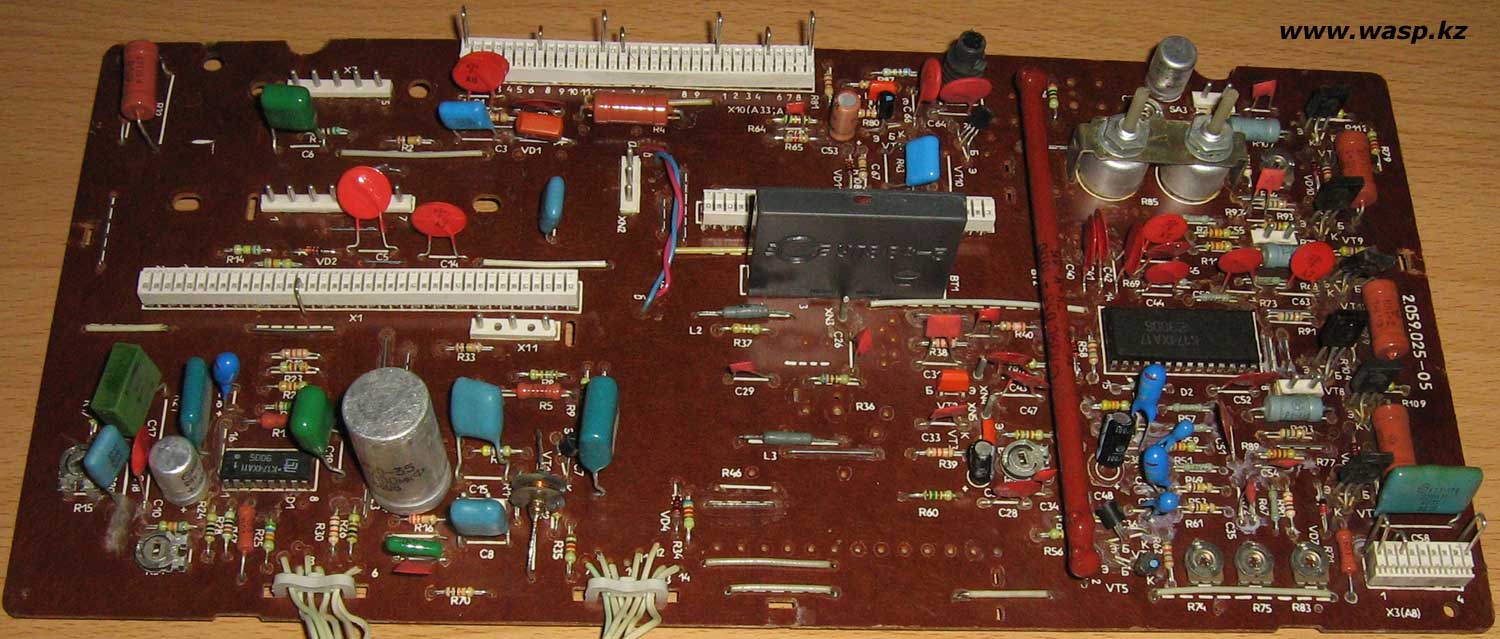

Кассета обработки сигналов КОС-401Д

Щелкните по рисунку, чтобы увеличить!

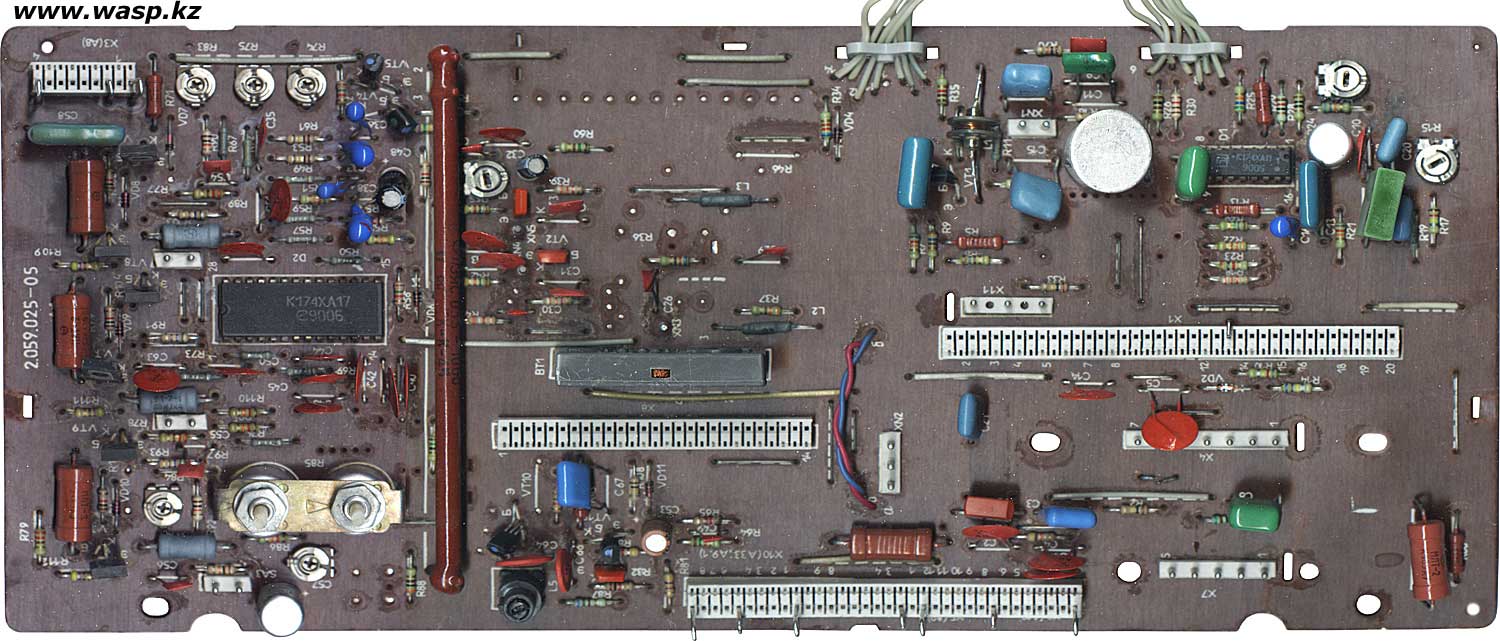

плата обработки сигналов КОС-401Д Горизонт

Щелкните по рисунку, чтобы увеличить!

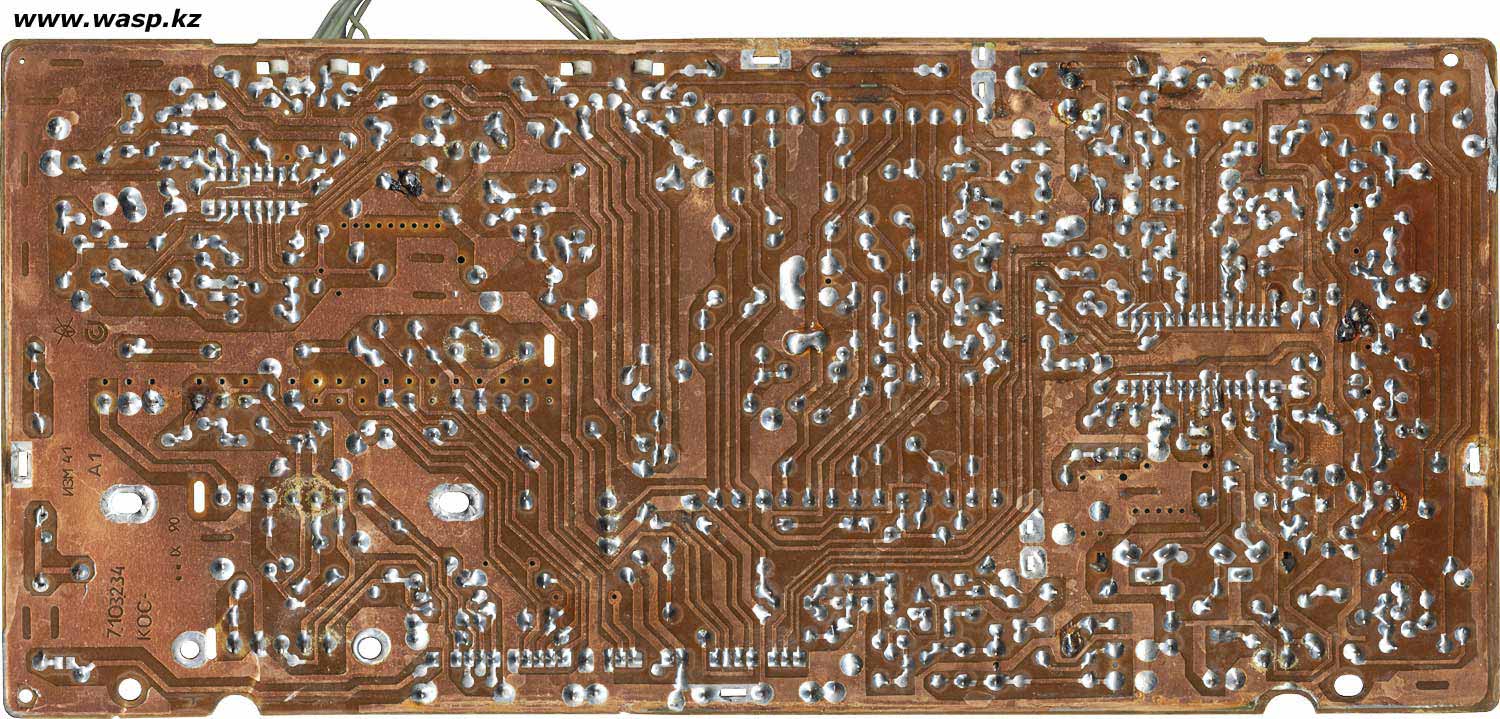

завод Сигнал плата телевизора КОС-401Д

Щелкните по рисунку, чтобы увеличить!

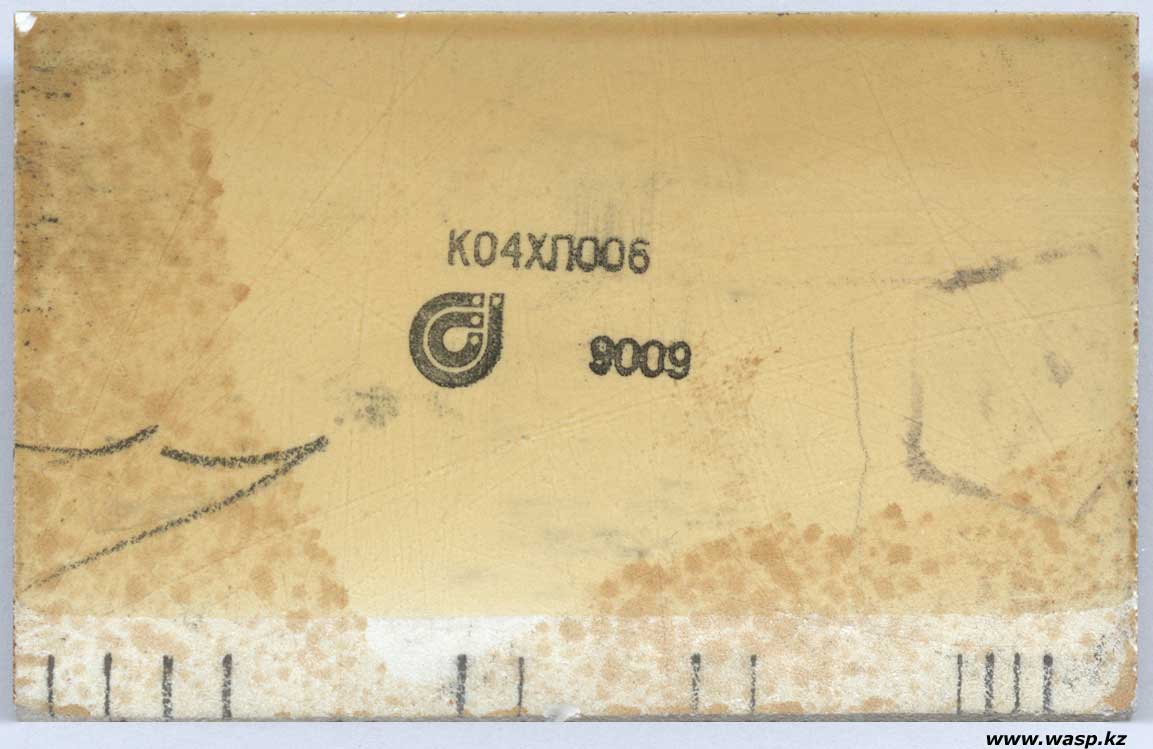

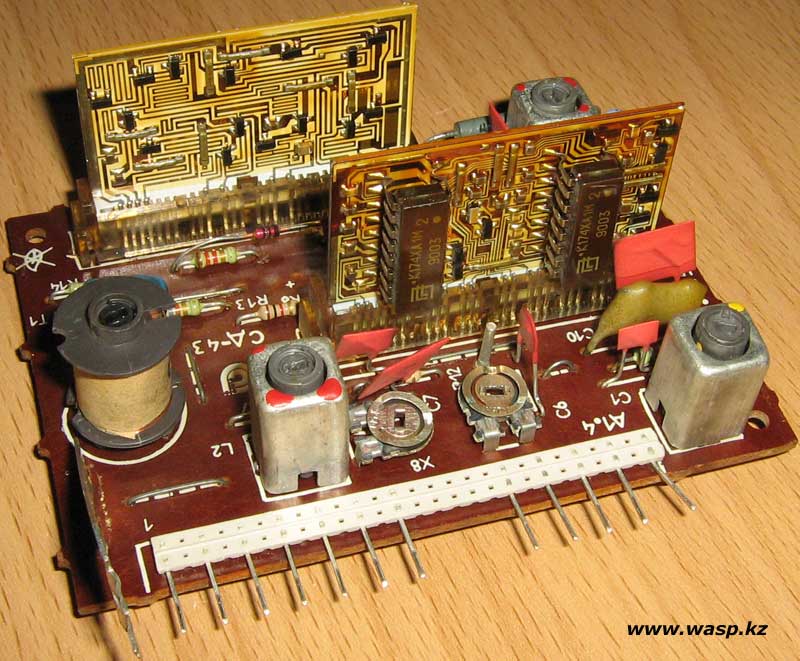

Субмодуль декодера СД-43, плата промаркирована: 5.025.013 на лицевой стороне и со стороны дорожек: А1.4, ИЗМ 6, 268. Изготовлена также в сентябре 1990 года. На плате присутствуют два разъема под гибридную микросхему К04ХП006 - схема обработки сигналов цветности (подробнее о ней читайте здесь), и детектор сигналов цветности К04ХА026 (подробнее о ней читайте здесь), на ней присутствуют две микросхемы К174ХА1М. Обе платы собраны на керамических (фарфор) платах.



Субмодуль декодера СД-43

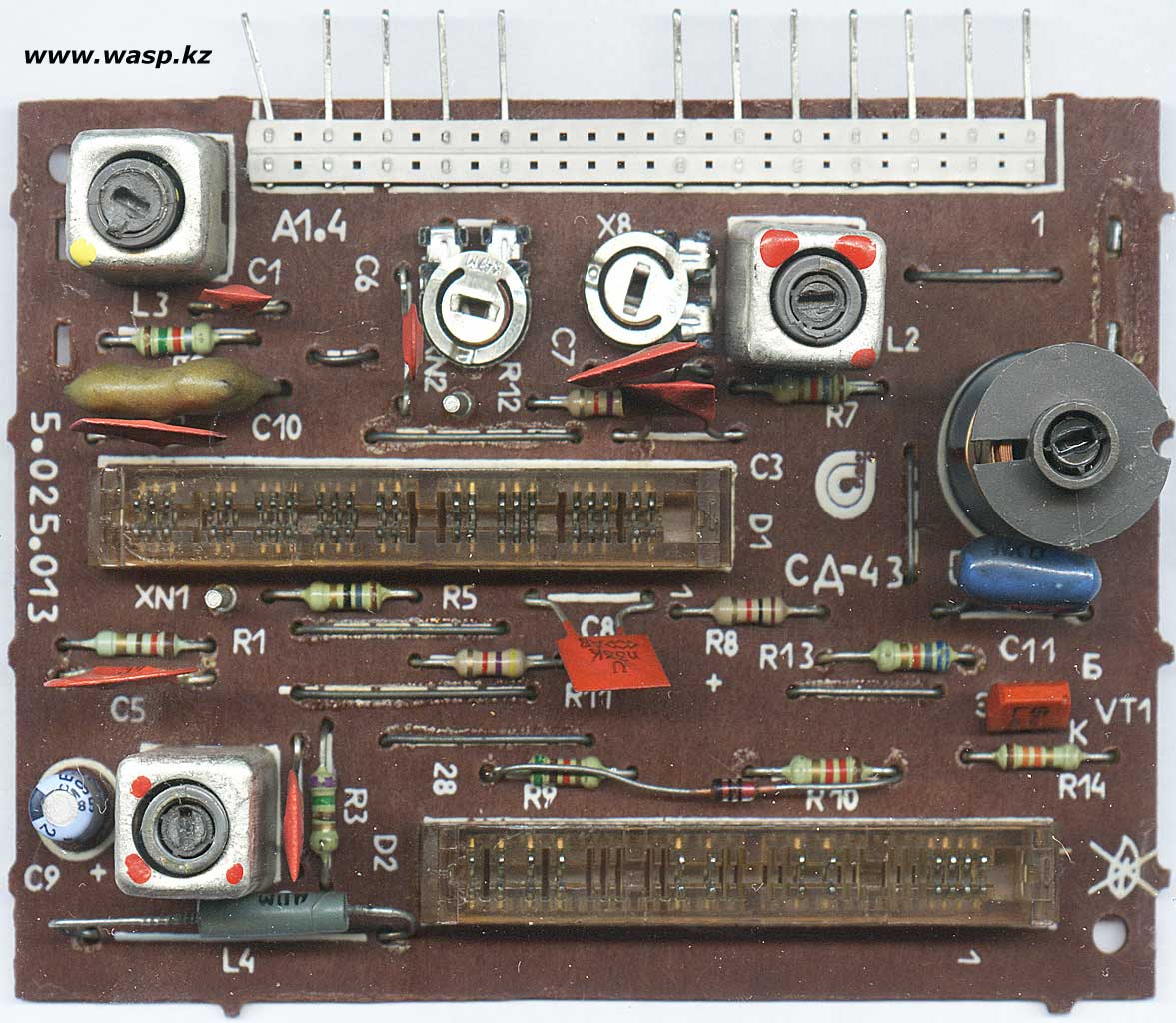

декодер СД-43 5.025.013

Щелкните по рисунку, чтобы увеличить!

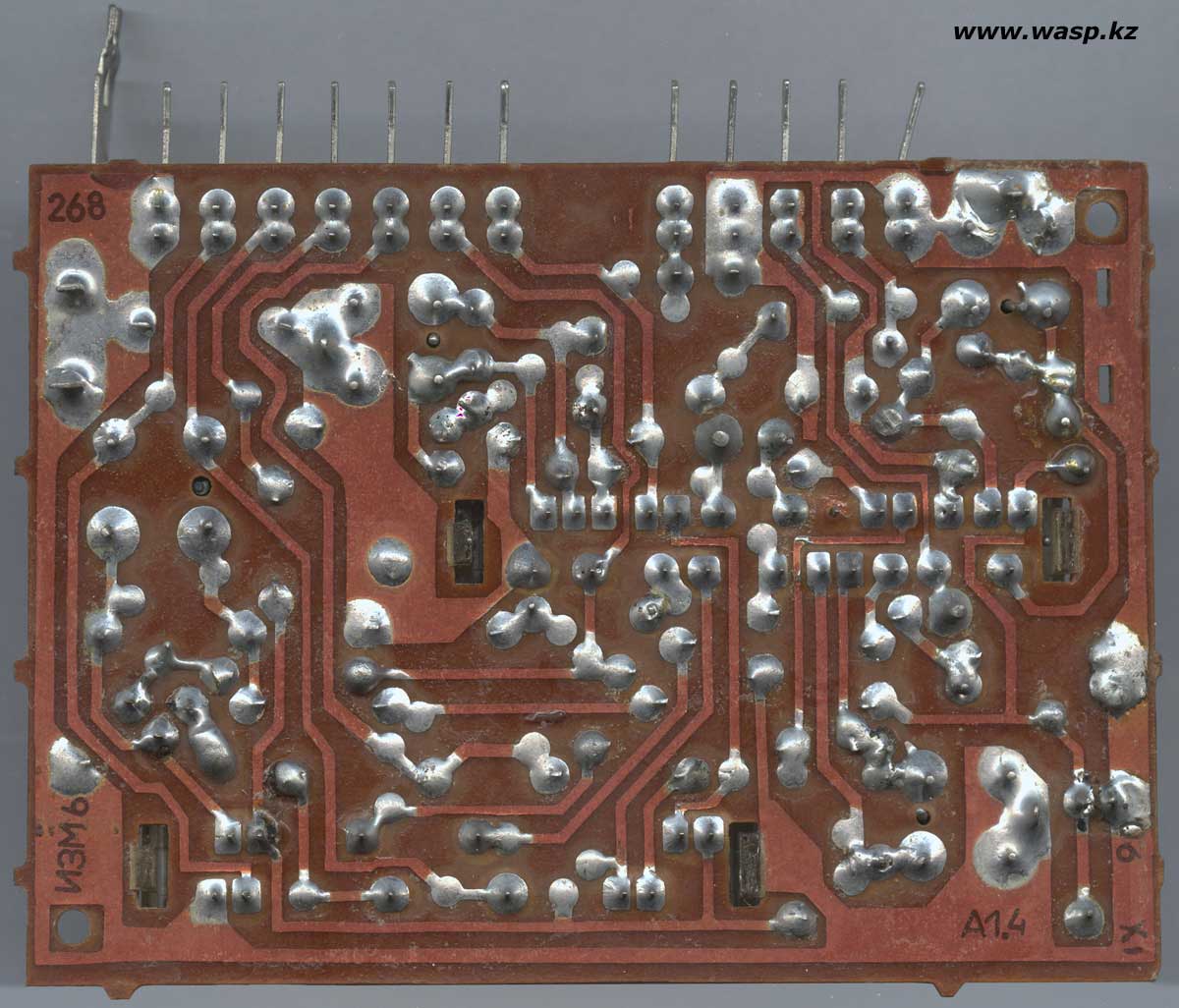

плата СД-43 А1.4, ИЗМ 6, 268

Щелкните по рисунку, чтобы увеличить!



К04ХА026 микросхемы К174ХА1М

Щелкните по рисунку, чтобы увеличить!

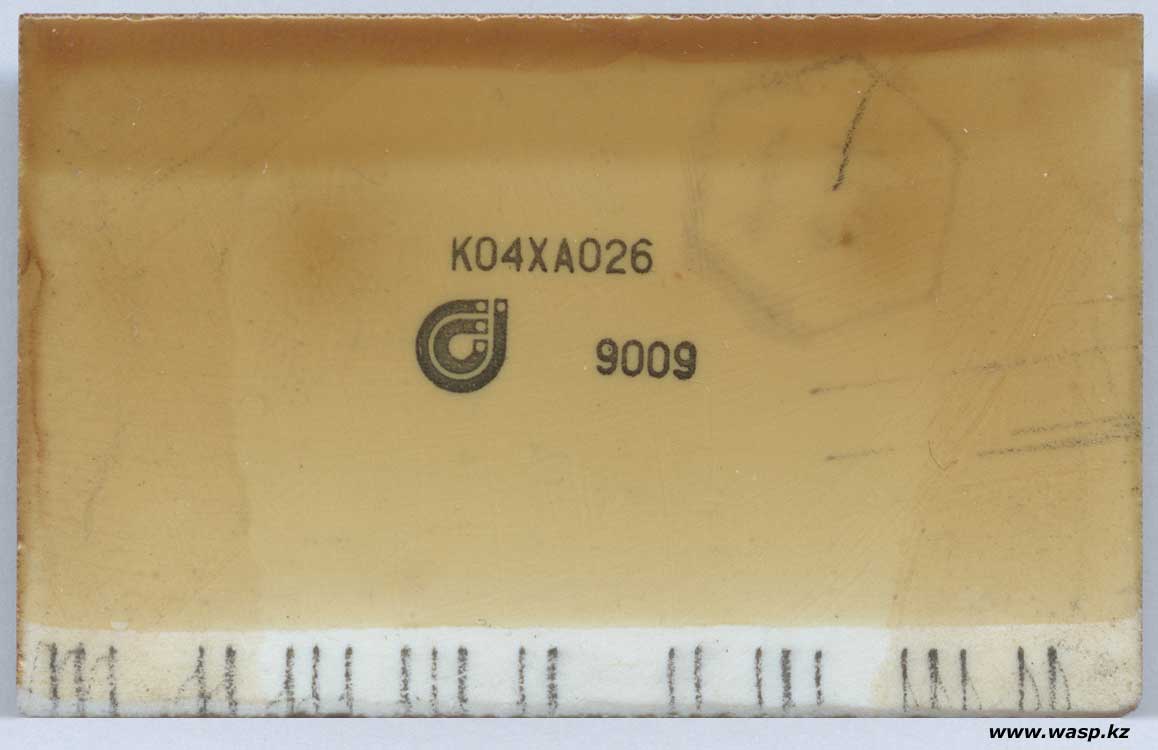

К04ХА026 плата модуля цветности

Щелкните по рисунку, чтобы увеличить!

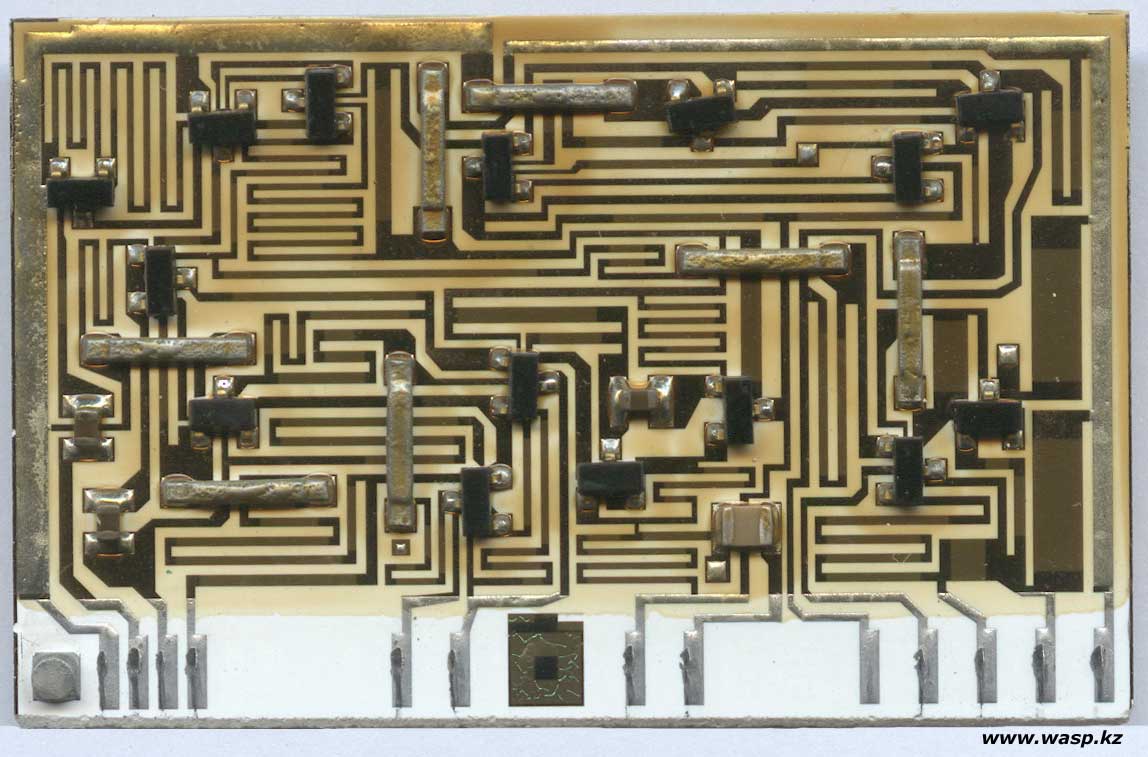

К04ХП006 микросборка

Щелкните по рисунку, чтобы увеличить!



К04ХП006 плата Горизонт

Щелкните по рисунку, чтобы увеличить!

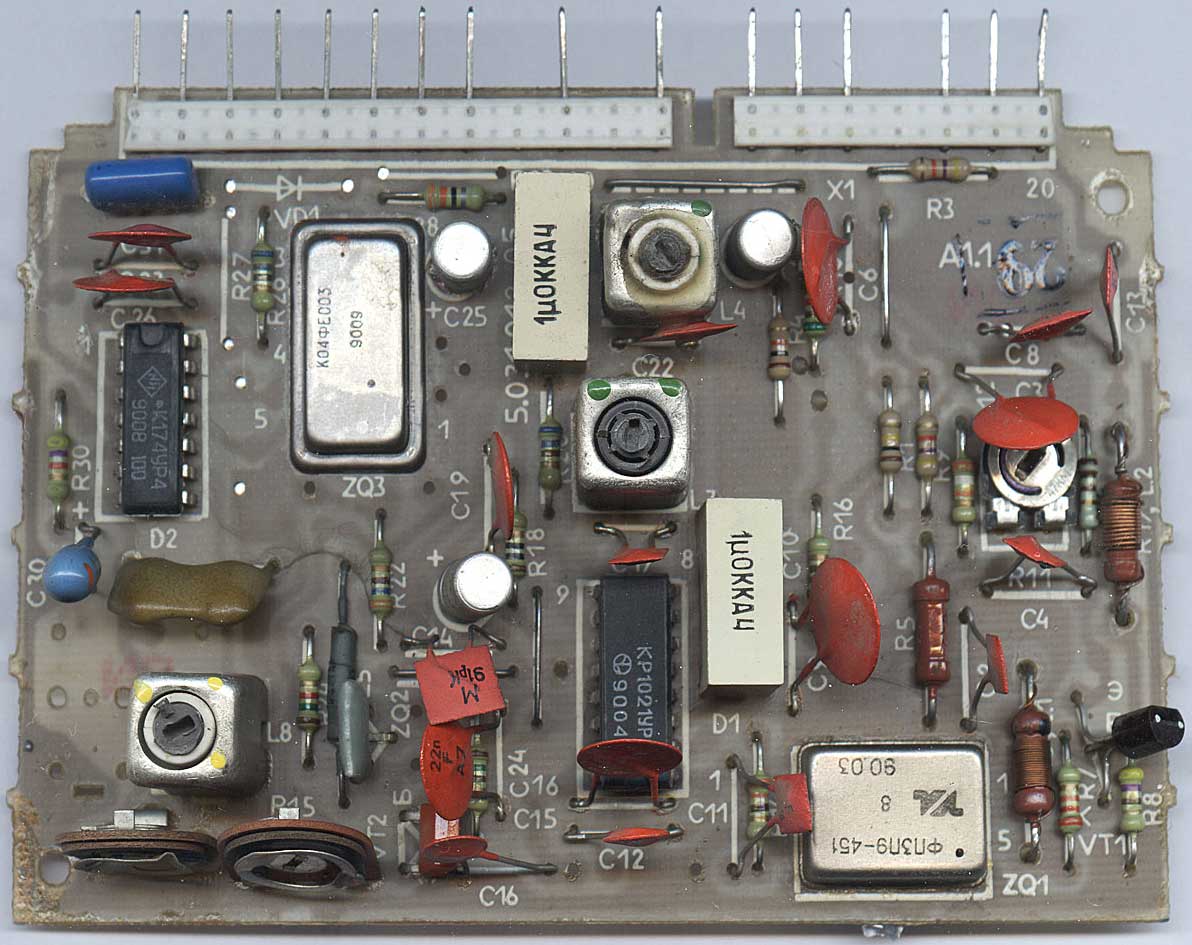

Субмодуль радиоканала - СМРК-1-6. Блок заключен в экран из тонкой стали. Из него выходят 16 тонких ножек, которыми блок вставляется в разъем платы обработки сигналов. Плата имеет маркировку с лицевой стороны: А1.1 и 5.031.012-05. Со стороны дорожек следующие маркировки: А1.1, 185, ИЗМ 31, дата - IX 90, СМРК-1-6. На плате распаяны микросхемы К174УР4 и КР1021УР1, транзисторы КТ315Г и КТ368АМ. К04ФЕ003 - полосовой фильтр (подробнее здесь), и такой же фильтр ФП3П9-451 8 (или это кварцевый резонатор?).

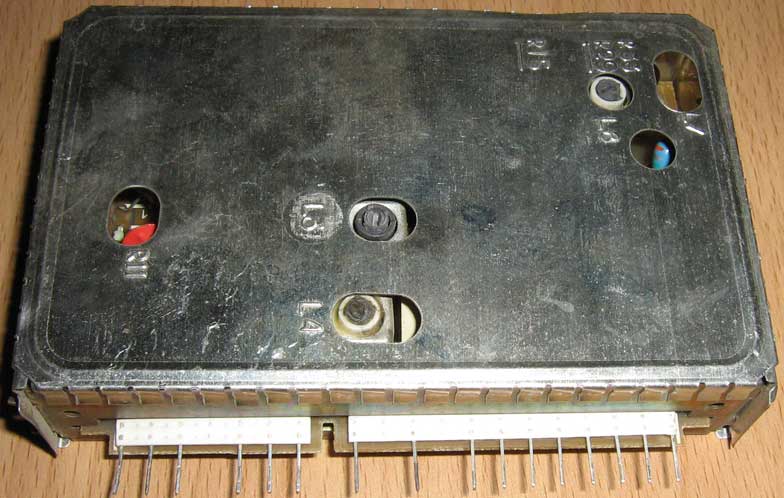

СМРК-1-6

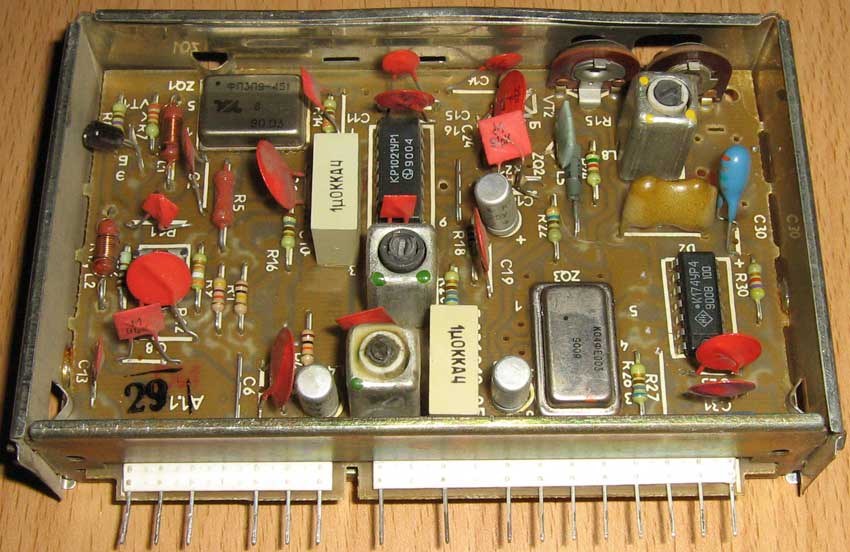

Субмодуль радиоканала СМРК-1-6



Субмодуль радиоканала СМРК-1-6

Щелкните по рисунку, чтобы увеличить!

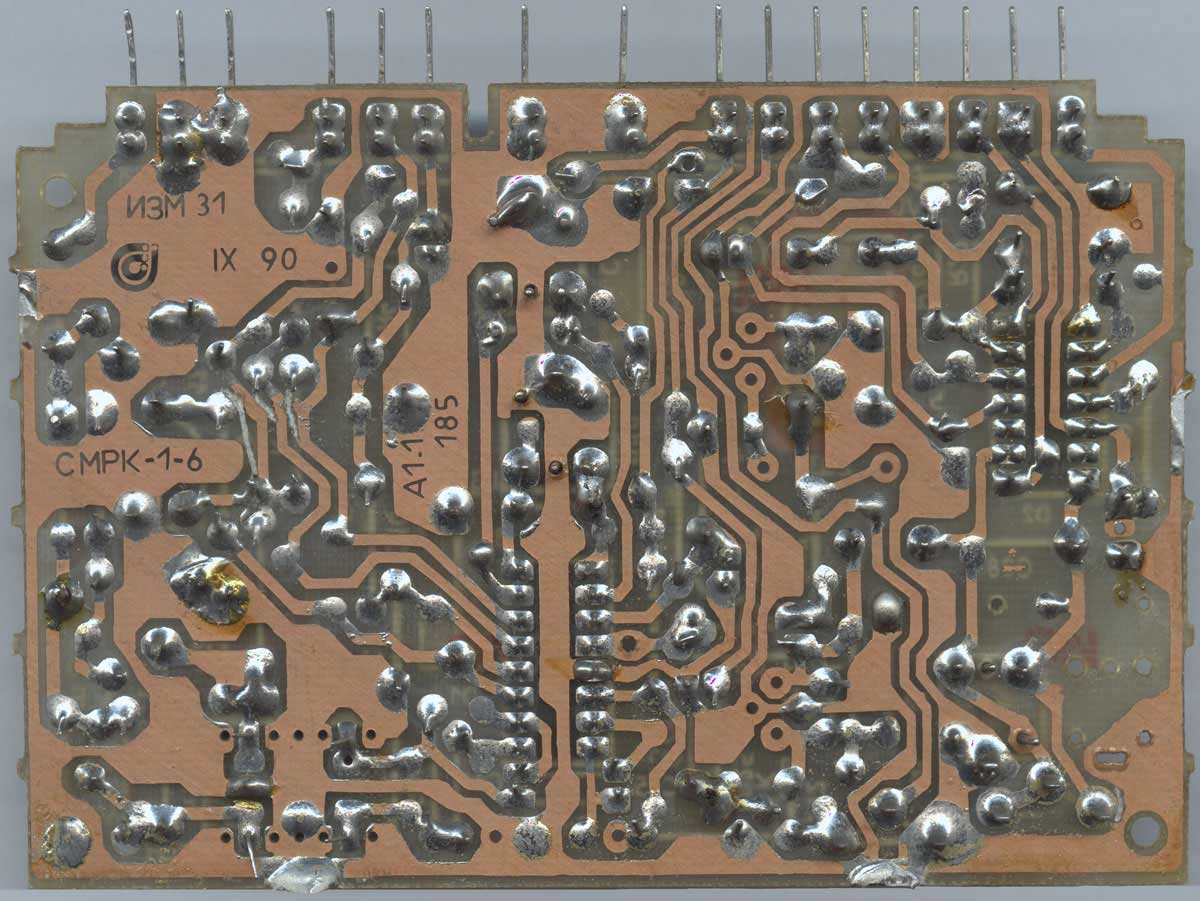

плата радиоканала СМРК-1-6 схема

Щелкните по рисунку, чтобы увеличить!

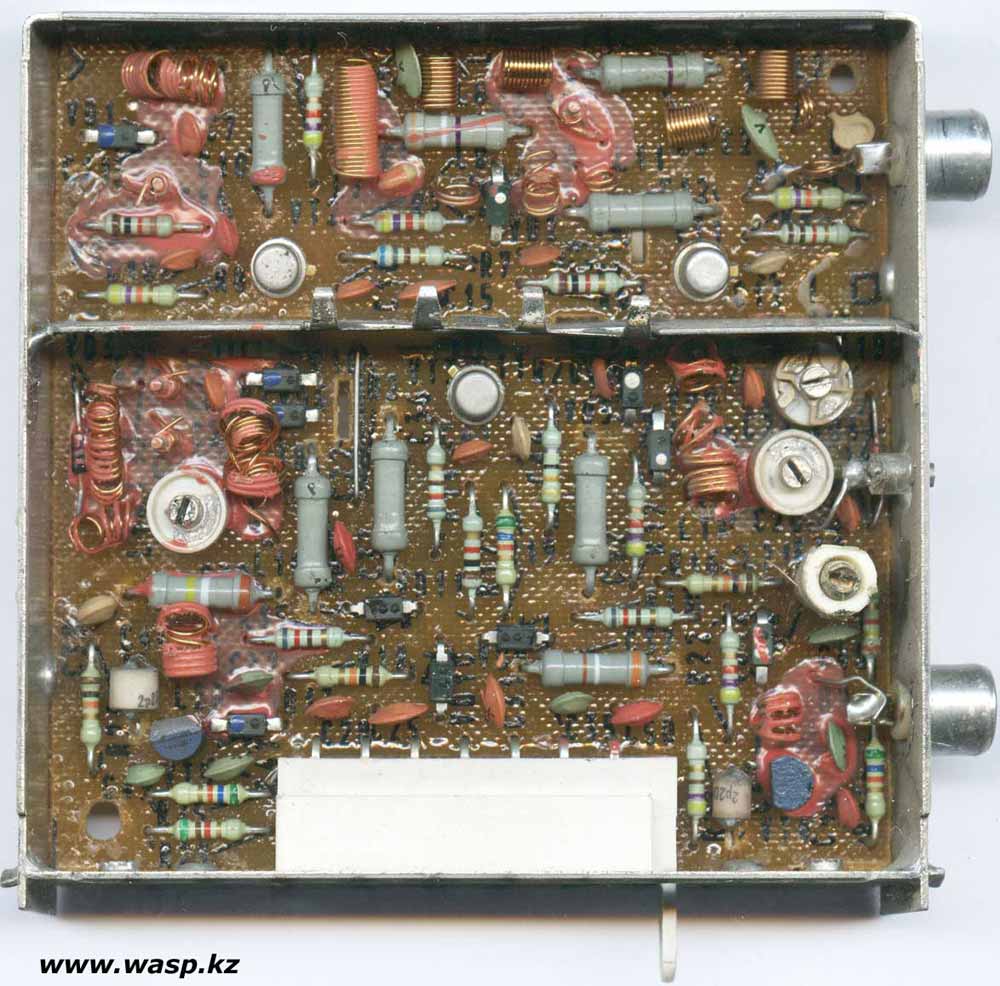

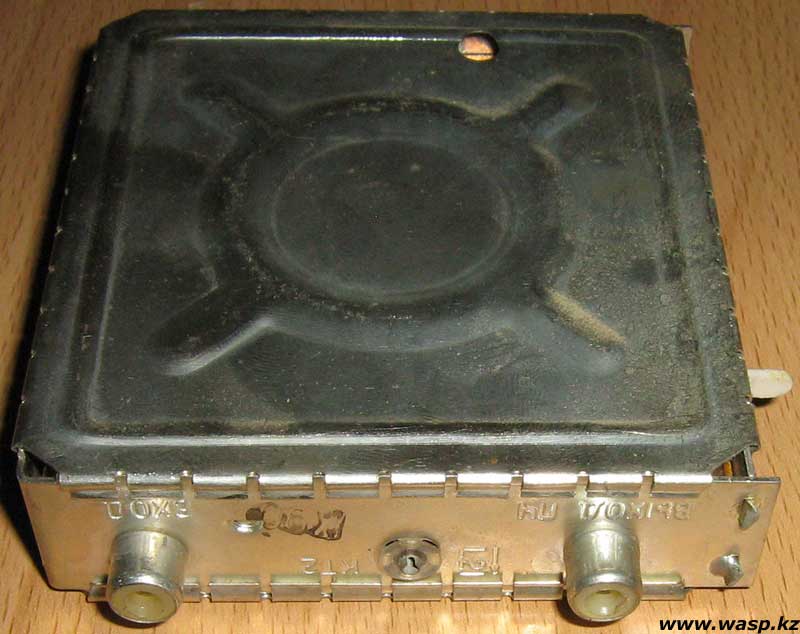

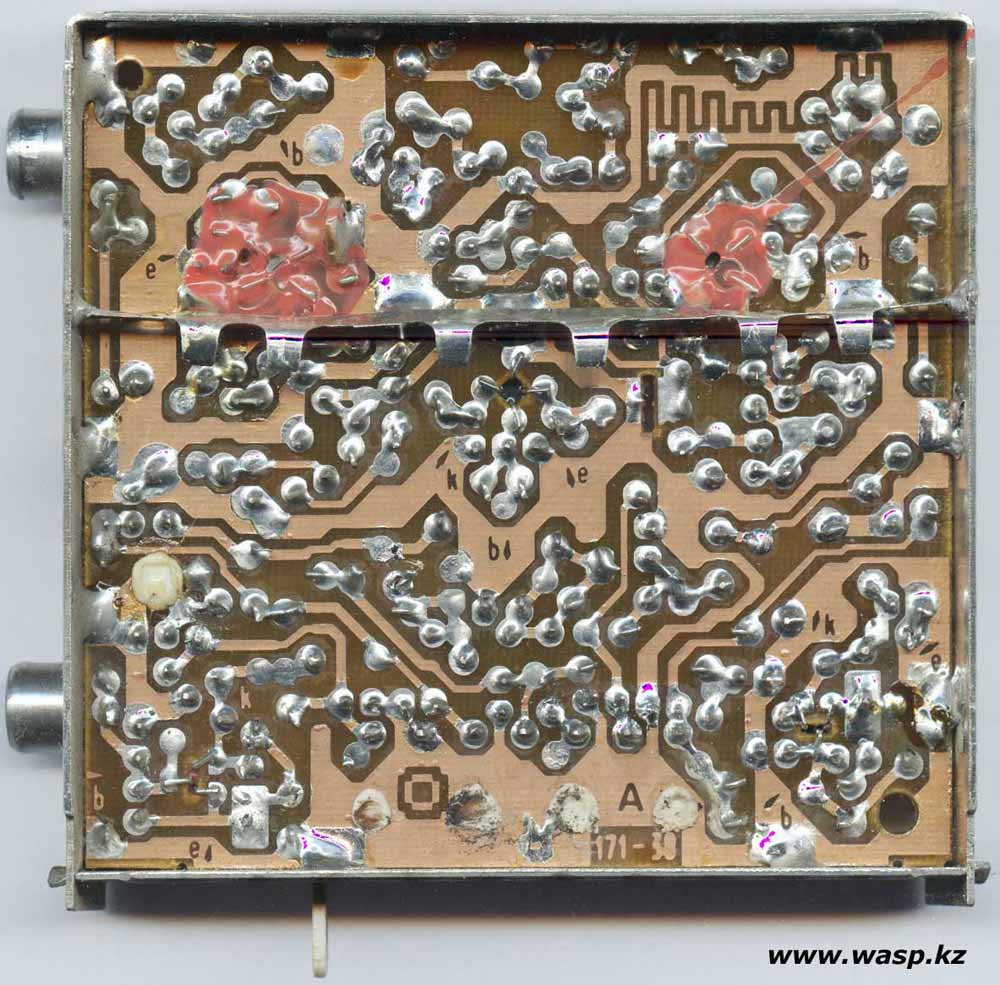

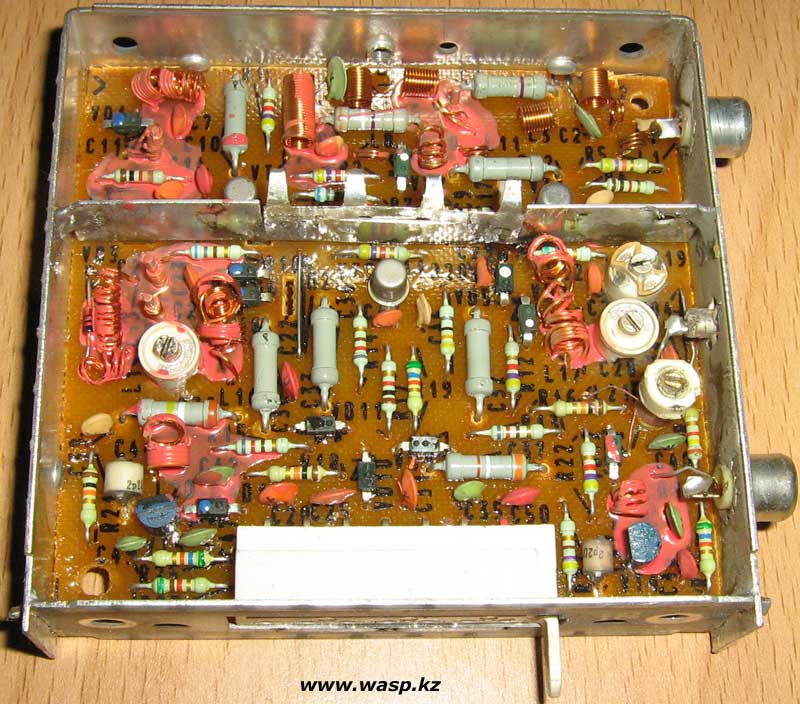

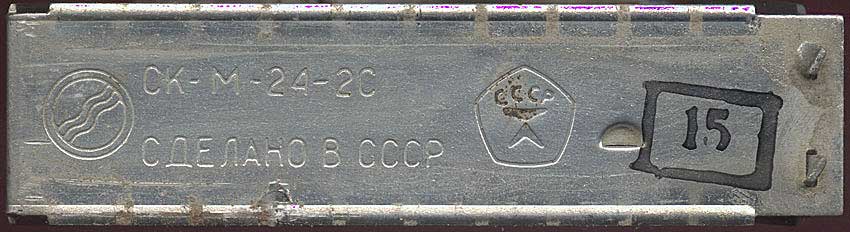

Субмодуль селектора каналов метровый СКМ-24-2. Так же заключен в стальной экран. На нем есть маркировка СК-М-24-2С, Сделано в СССР, Знак качества и логотип неизвестного мне производителя. А под экраном находится, в общем-то, стандартное устройство... Собран он на пяти транзисторах: два ГТ346А, КТ3127А и еще двух КТ3126А.



СКМ-24-2 тюнер



СК-М-24-2С селектор метровых волн



схема плата селектора каналов метровый СКМ-24-2



телевизор Горизонт СКМ-24-2

Щелкните по рисунку, чтобы увеличить!



тюнер каналов метровый СКМ-24-2 советский телевизор

Щелкните по рисунку, чтобы увеличить!

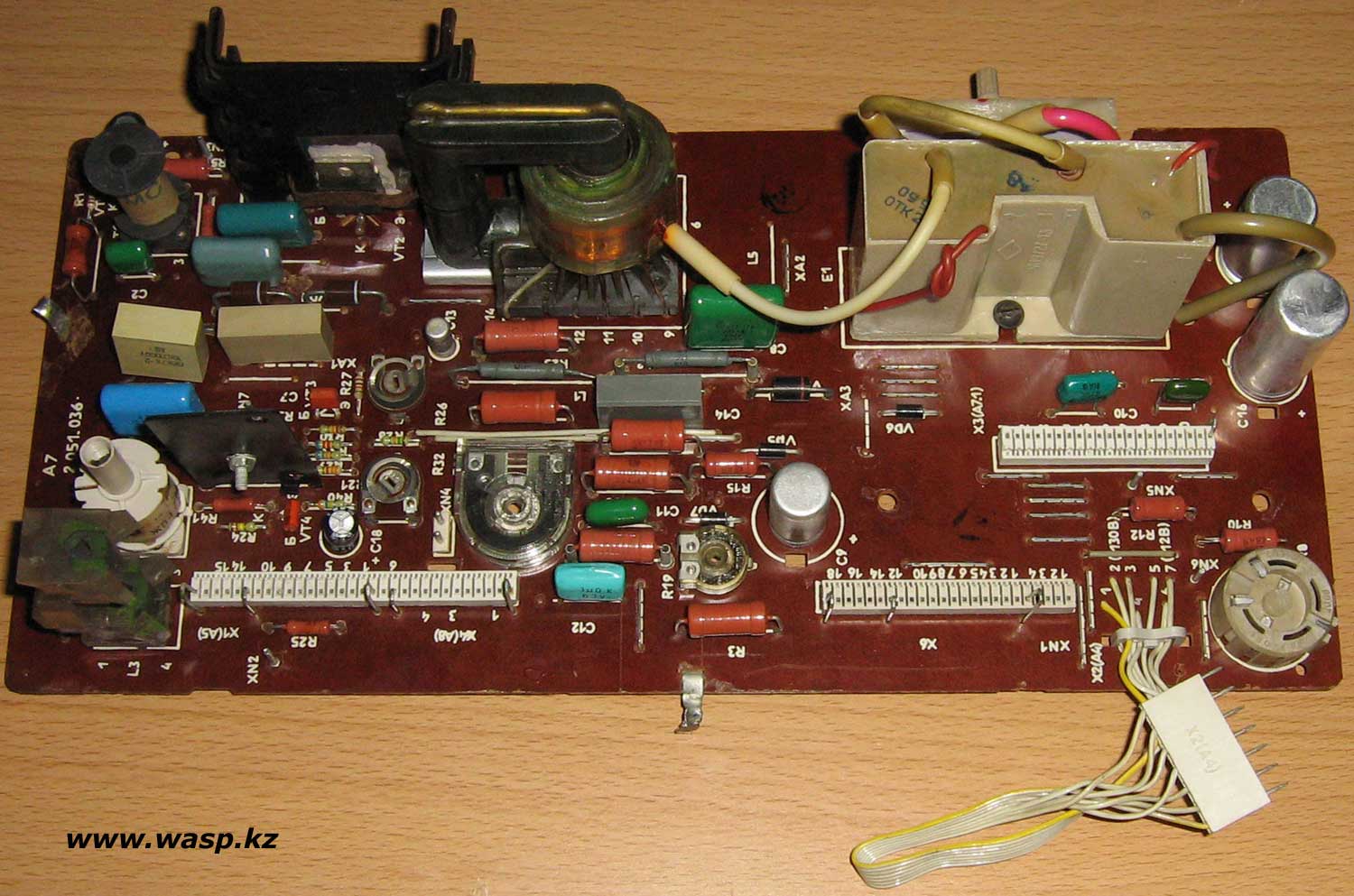

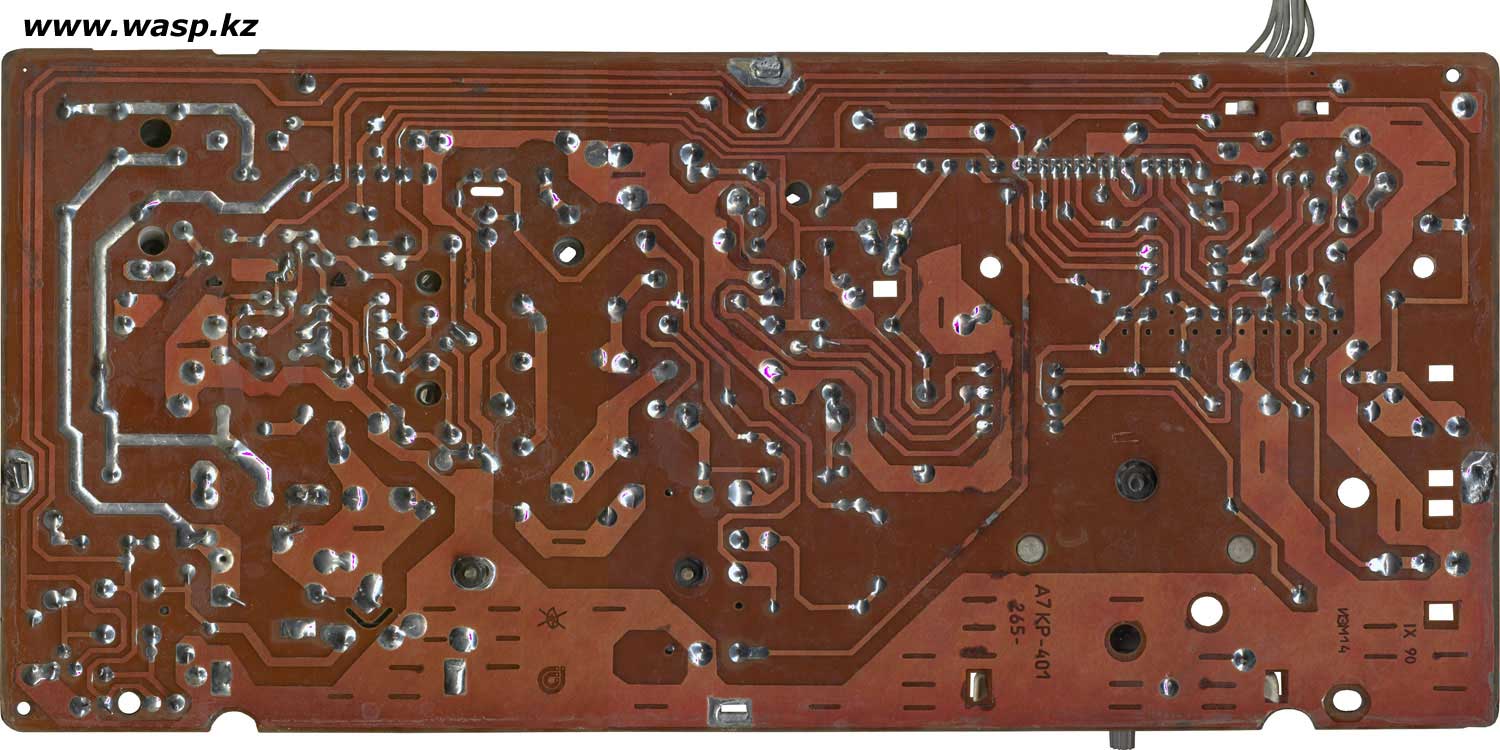

Кассета разверток КР-401 - плата имеющая маркировку А7 2.051.036 на лицевой стороне и со стороны дорожек: А7 КР-401 265 ИЗМ 14. На плате присутствуют: УН9/27-1,3 - умножитель напряжения; ТВС-110ПЦ15 - трансформатор выходной строчный; НР1-9А сборка подстроечных резисторов для фокусировки; подстроечный резистор СП5-500МА для регулировки центровки; еще подстроечные резисторы - ограничения тока лучей, ускоряющее напряжение, коррекция вертикальных линий, размер по горизонтали... подстраиваемые катушки индуктивности: РЛС-4 линейность по горизонтали, РФ- 90 ЛЦ-2 регулятор фазы... Транзисторы: КТ829А, КТ361Б две штуки, КТ872А, КТ646А



Кассета разверток КР-401 А7 2.051.036

Щелкните по рисунку, чтобы увеличить!

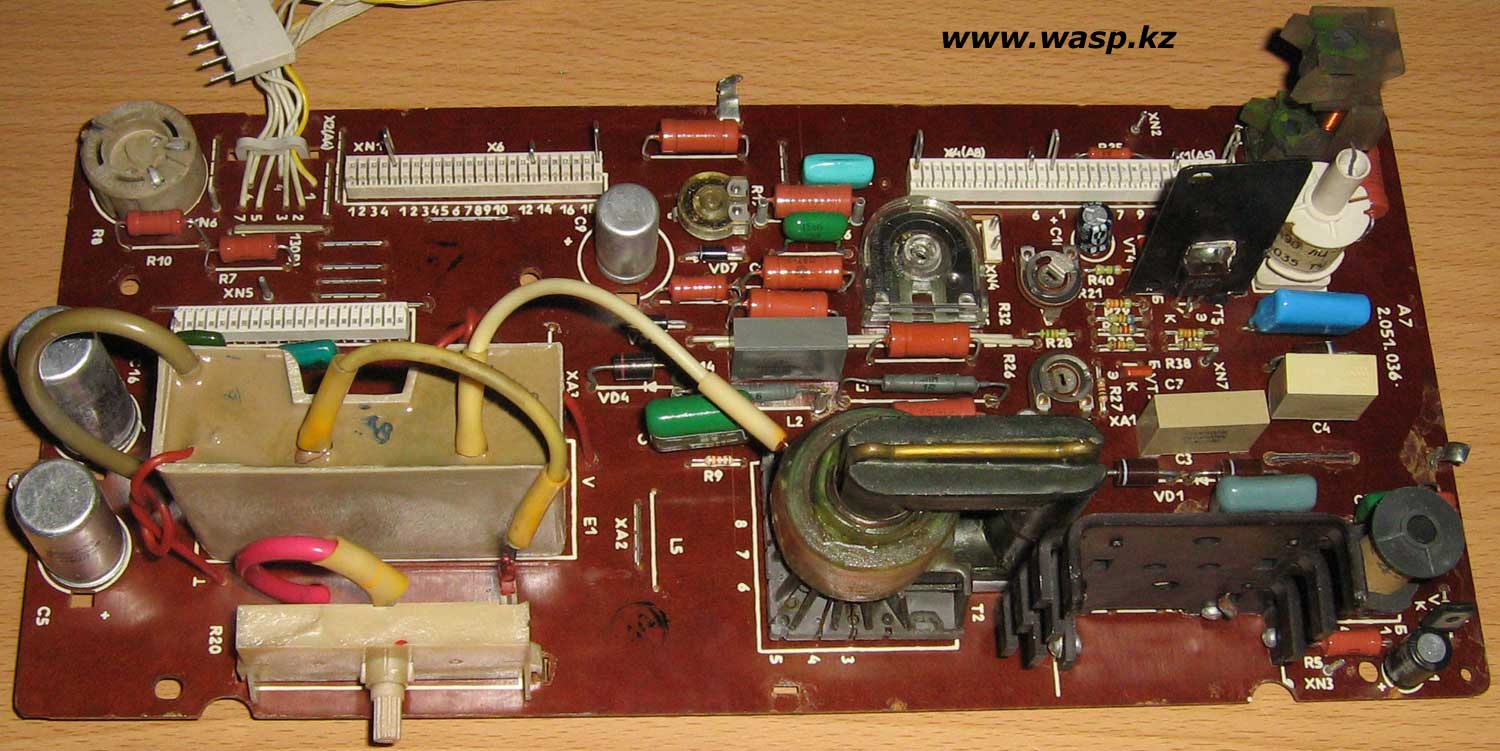

А7 КР-401 265 ИЗМ 14 плата разверток КР-401

Щелкните по рисунку, чтобы увеличить!



схема кассета разверток КР-401

Щелкните по рисунку, чтобы увеличить!

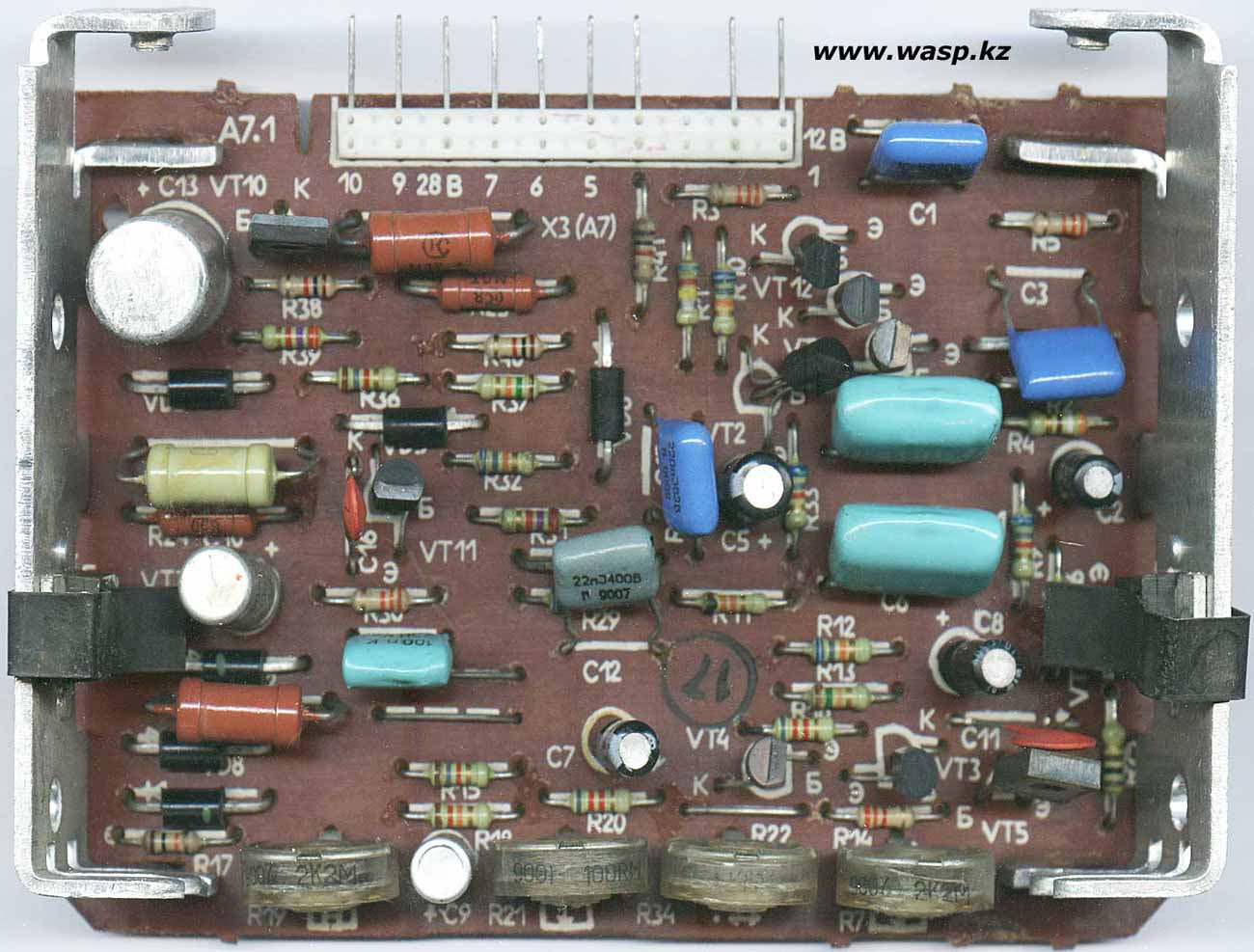

Субмодуль кадровый СК-1. Плата имеет девять тонких ножек, которыми вставляется в специальный слот на кассете разверток, кроме того притягивается еще и двумя винтами. Плата имеет маркировку А7.1 с лицевой стороны и со стороны дорожек СК-1С, ИЗМ 19 и дата - сентябрь 1990 г. Плата имеет два мощных транзистора КТ805ИМ, которые прижаты к двум алюминиевым радиаторам металлическими ленточными прижимами. Кроме того на плате присутствуют следующие транзисторы: КТ645А - 2 штуки, КТ209Б1, КТ209Е - 2 штуки, КТ602БМ, КТ209Ж - 2 штуки, КТ973Б. На плате присутствуют четыре подстроечных резистора: Размер по вертикали; Частота кадров; Линейность; и еще один, который так и не понял зачем...

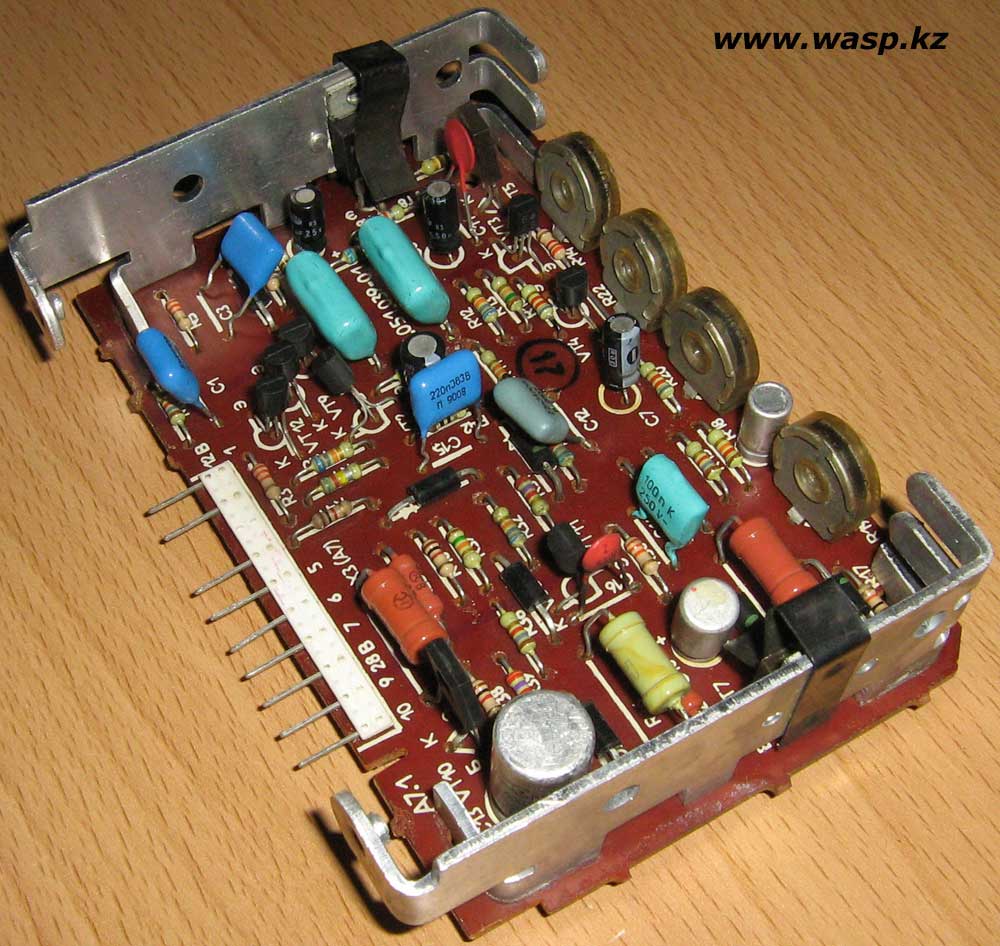

Субмодуль кадровый СК-1

Щелкните по рисунку, чтобы увеличить!



модуль кадровый СК-1 ремонт

Щелкните по рисунку, чтобы увеличить!



плата СК-1С схема

Щелкните по рисунку, чтобы увеличить!

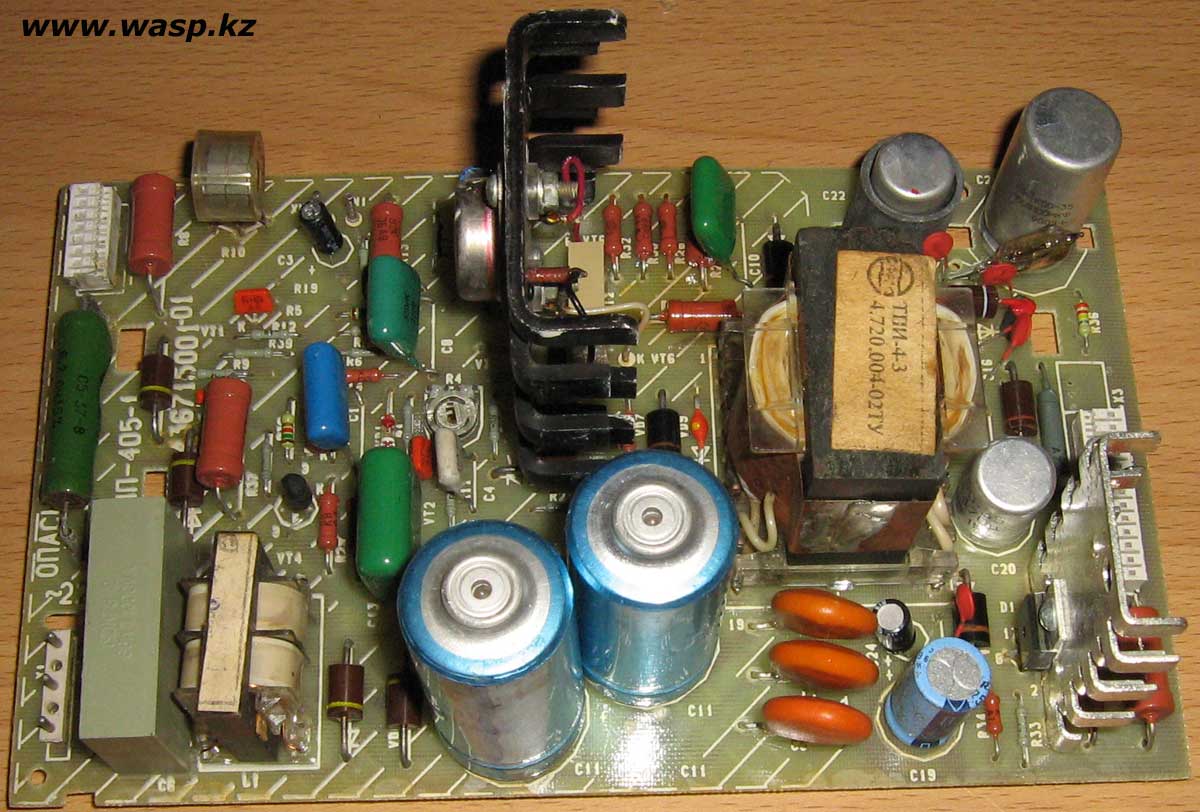

Модуль питания МП-401. Плата из светлого стеклотекстолита, имеет маркировку на лицевой стороне: МП-405-1 и цифры 436715001-01. Надпись ОПАСНО! Со стороны дорожек следующие маркировки: ИЗМ 7, А4 15002. Это импульсный блок питания. Использован трансформатор ТПИ-4-3 4.720.004-02ТУ. Стабилитрон ИН-3, для стабилизации напряжения питания задающего генератора кадровой развёртки телевизоров. Термистор (позистор) СТ15-2, системы размагничивания цветного кинескопа. Два радиатора для охлаждения транзистора - КТ838А и стабилизатора КРЕН8Б (КР142ЕН8Б). Диодная сборка КУ112А обозначенная на плате как VS1 - похожа на транзистор, без какой-либо маркировки. Внимание привлекают два больших электролитических конденсатора К50-35Б на 100 мкФ и 350 вольт - не часто встречаемые емкости, имеют помимо двух выводов еще и два крепежных штырька под пайку, обтянуты пленкой и кроме того имеют в верхнем торце клапан (защита от взрыва конденсатора).



Модуль питания МП-401

Щелкните по рисунку, чтобы увеличить!

блок питания МП-401 МП-405-1 436715001-01

Щелкните по рисунку, чтобы увеличить!

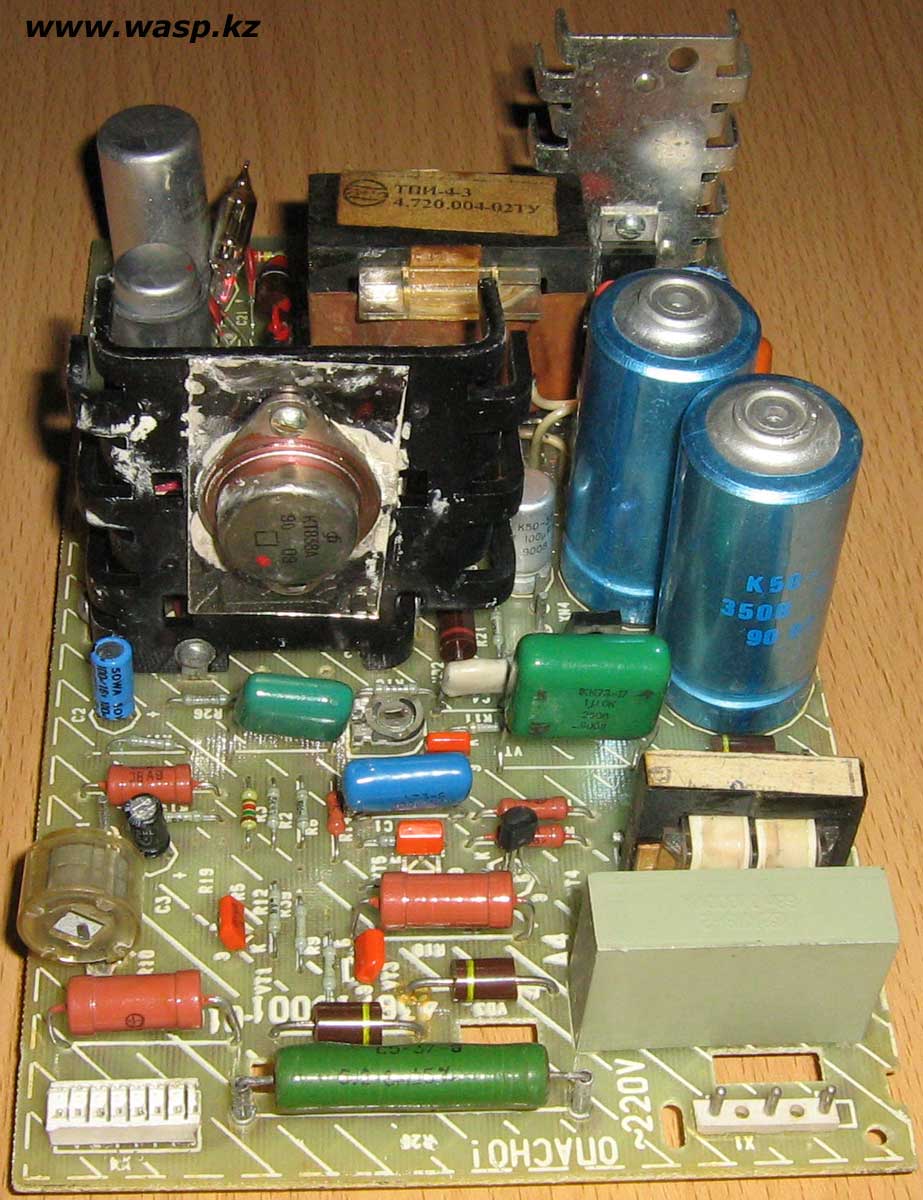

МП-401 блок питания телевизора Горизонт

Щелкните по рисунку, чтобы увеличить!

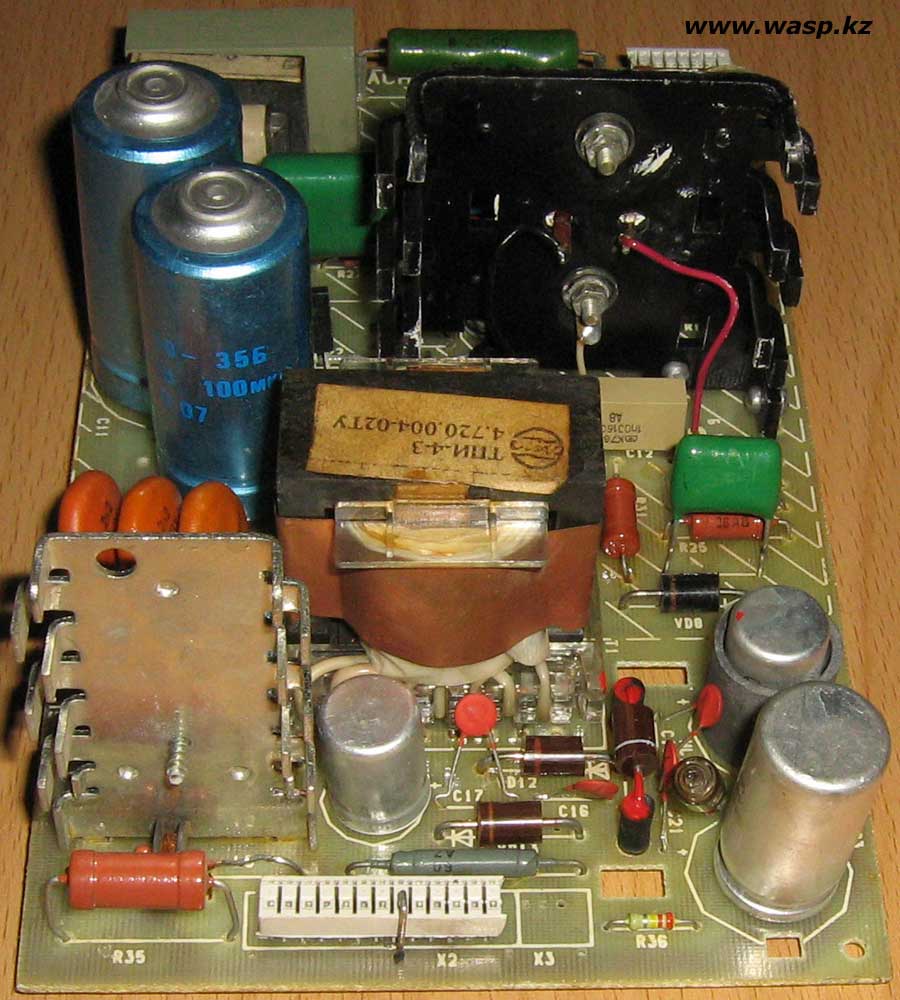

ИЗМ 7 А4 15002 блок питания МП-401

Щелкните по рисунку, чтобы увеличить!

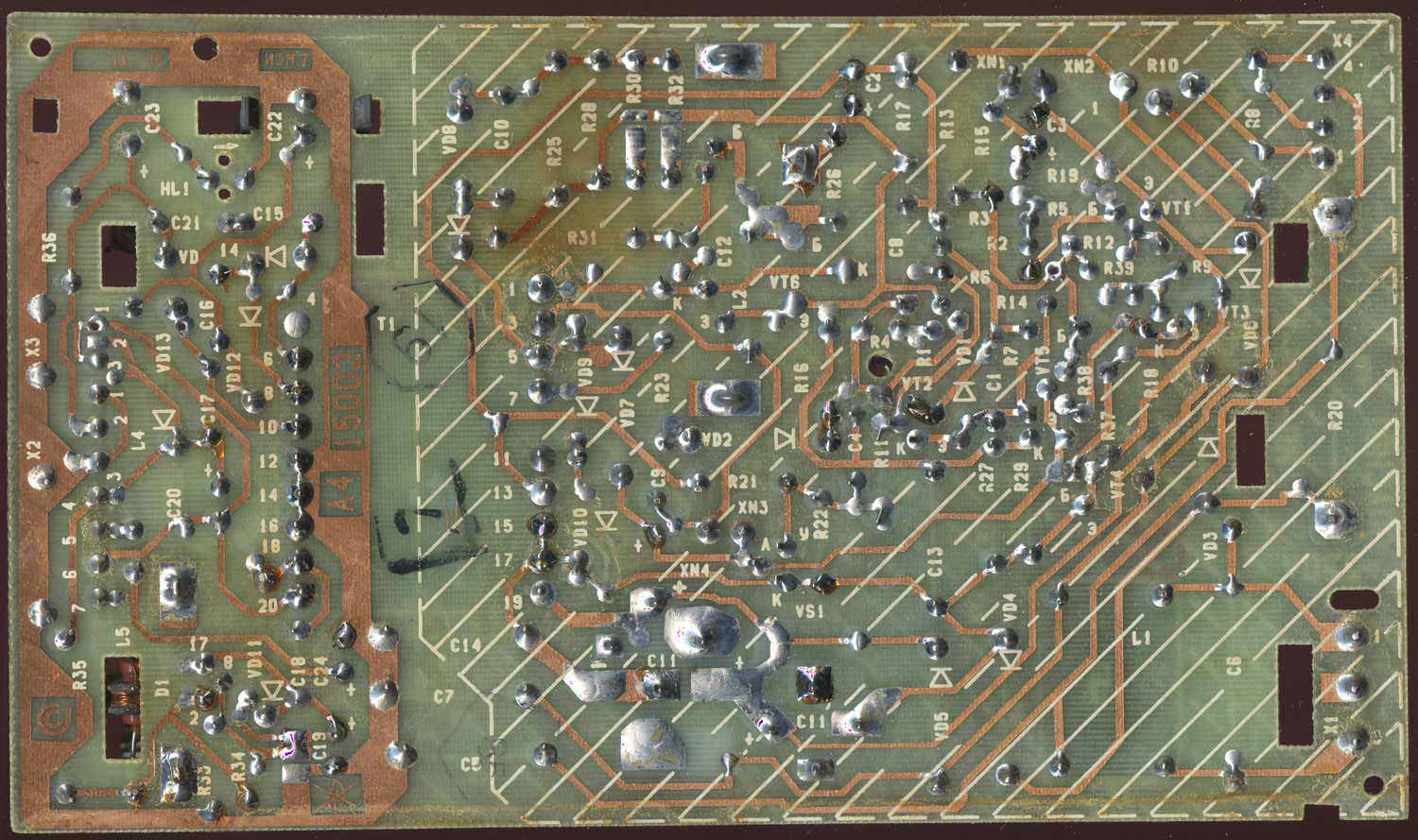

схема МП-401 плата питания телевизора

Щелкните по рисунку, чтобы увеличить!



ТПИ-4-3 4.720.004-02ТУ трансформатор

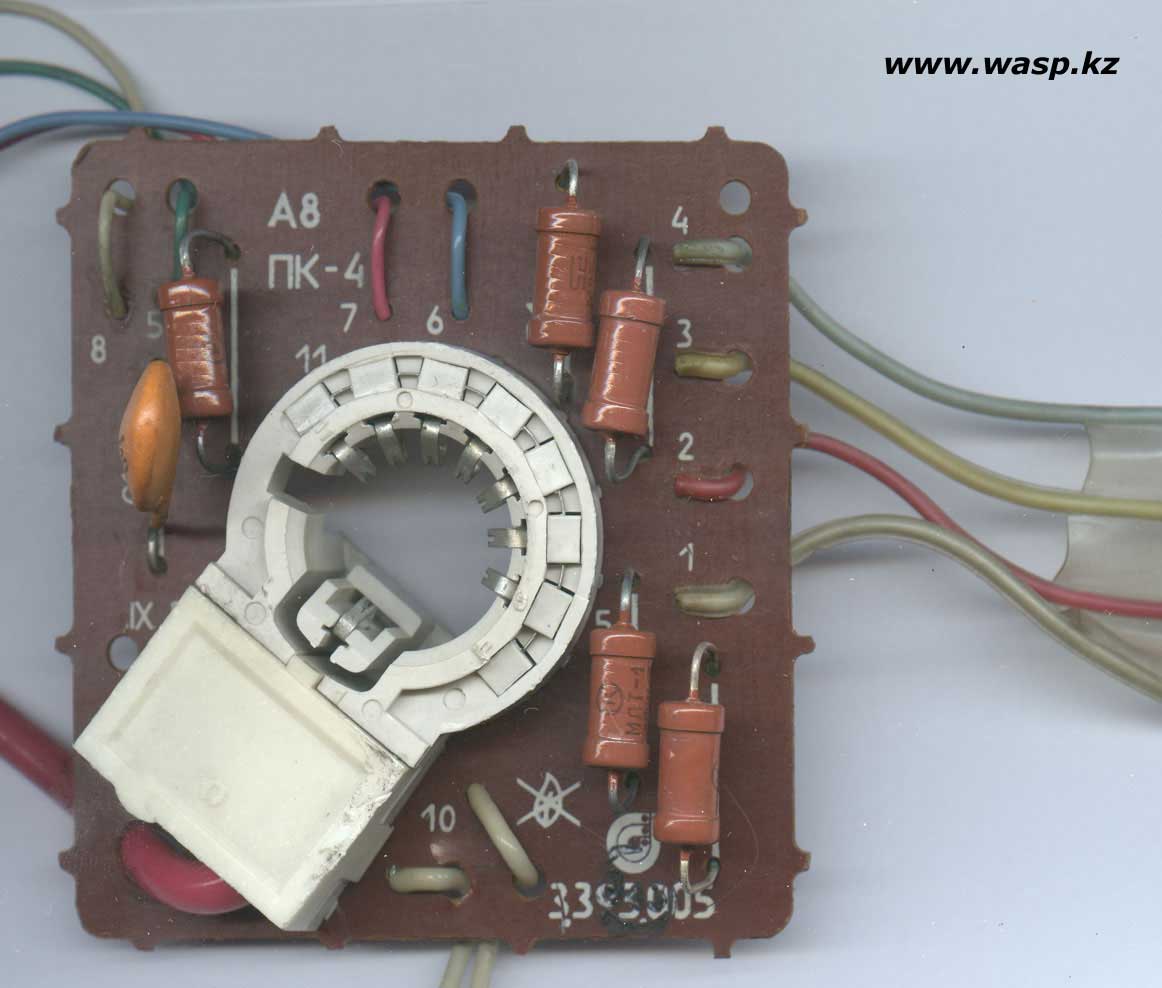

Плата кинескопа ПК-4. Нанесена маркировка А8, ПК-4, 3.393.005 и со стороны дорожек ИЗМ 14, 270. На фото представлена с проводами и без них, для удобства съемки.



Плата кинескопа ПК-4

Щелкните по рисунку, чтобы увеличить!

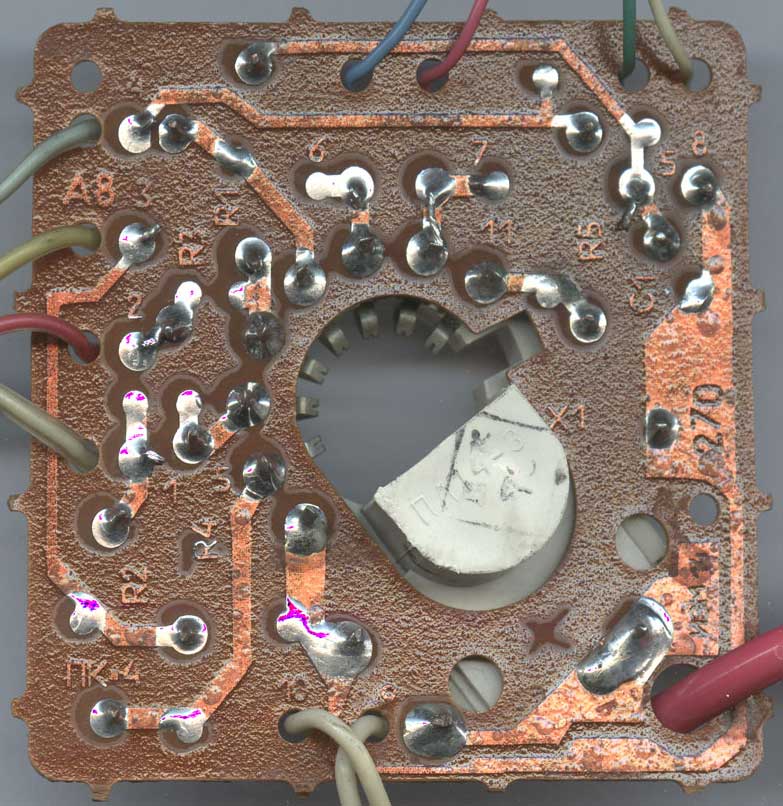

Плата кинескопа ПК-4 3.393.005

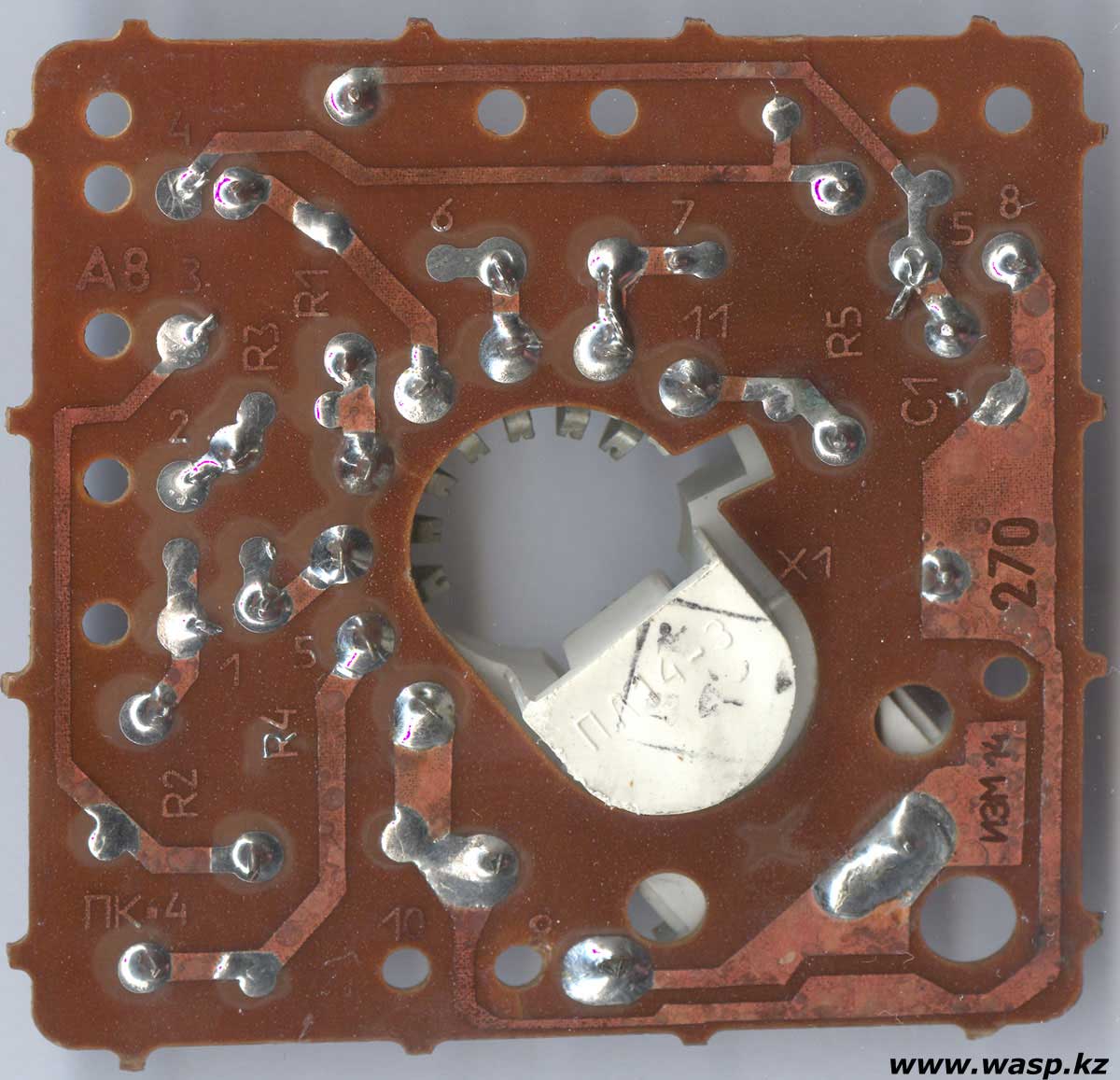

советский телевизор ПК-4 ИЗМ 14, 270

Щелкните по рисунку, чтобы увеличить!

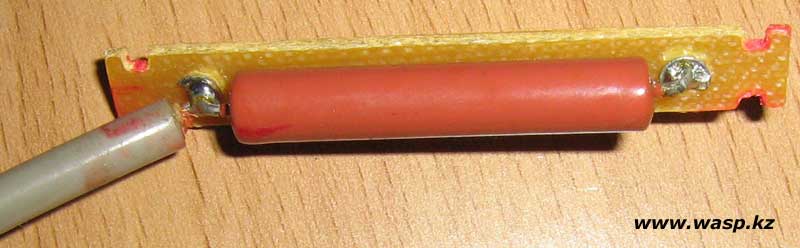

Планка с ограничительным резистором



Планка с ограничительным резистором



На всех платах присутствует логотип минского завода Сигнал, который входил в НПО Горизонт.



логотип завода Сигнал  Горизонт Сигнал - логотипы производителей

Логотипы Сигнал-Горизонт



Михаил Дмитриенко, Алма-Ата, 2012 г.

Комментарии
#1 wasp
January 05 2015 04:39:21
Как мне написал Виталий

Даю справку. Данные модули от телевизора Горизонт 411. Производства Беларусь

*
