4ГДШ-3 (4ГД-53А) широкополосный динамик, СССР

4ГДШ-3 (4ГД-53А) широкополосный динамик, СССР



Динамическая головка 4ГДШ-3 была мною позаимствована из магнитолы Вега-331 (читайте ее описание по ссылке). Данный динамик, как и его донор, изготовлен на Бердском ПО Вега, о чем и свидетельствует логотип на торцевом фланце динамика. Более подробные характеристики 4ГДШ-3 вы можете найти в интернете (я не стал повторять чужие материалы). Динамическая головка предназначена для встроенных акустических систем в переносной бытовой аппаратуре, акустическое оформление открытого типа.

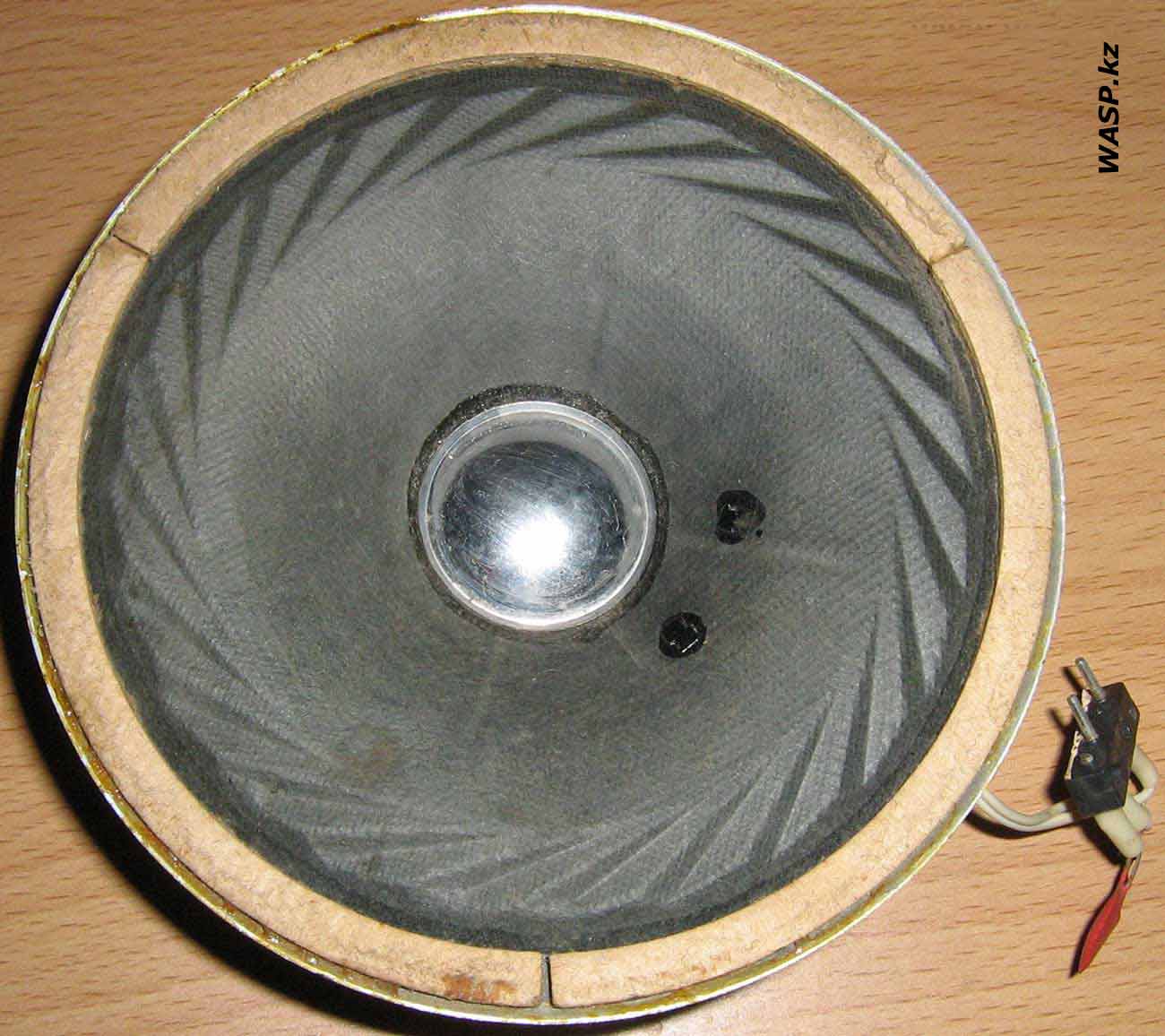

4ГДШ-3 широкополосный динамик, СССР

Щелкните по рисунку, чтобы увеличить!



4ГДШ-3, старое название 4ГД-53А широкополосный динамик



От себя скажу кратко: 4ГДШ-3 (старое название 4ГД-53А), это круглая по форме динамическая головка с экранированной магнитной цепью, изготовленная по отраслевому стандарту ОСТ4.383 и в соответствии с техническими условиями ИСЗ.843.102 ТУ, в 1988 году. Корзина изготовлена из алюминия толщиной 0,5 мм методом штамповки. Монтажных отверстий она не имеет и крепится с помощью внешних прижимов. Диффузор и подвес бумажные и составляют собой одно целое. Подвес "граненный", так называемого тангенциального типа. Пылезащитный колпачок из зеркальной пленки, легко сминается (и плохо возвращается к прежней форме). Центрирующая шайба стандартного гофрированного типа из ткани с пропиткой. Подводящие провода плетенные, к диффузору крепятся специальной медной заклепкой, далее идет провод непосредственно переходящий в звуковую катушку. Клеммная площадка фибровая, на ней отсутствует маркировка полярности. Но на алюминиевой корзине напротив одного контакта есть заводская метка - выбоина. К ней припаян провод с меткой красным лаком. Это должен быть "плюс". Сами контакты под пайку. Магнит кольцевой, ферритовый. Поверх его просто посажен экран из тонкой стали толщиной 0,5 мм, с отверстием по центру. Экран держится собственно за счет самого магнита. Однако согласно ТУ он должен держаться на клею типа БФ или каким другим резиновым клеем, стенки экрана не должны касаться магнита. По всей вероятности экран на магните был вещью необязательной, и часть головок шла без него.

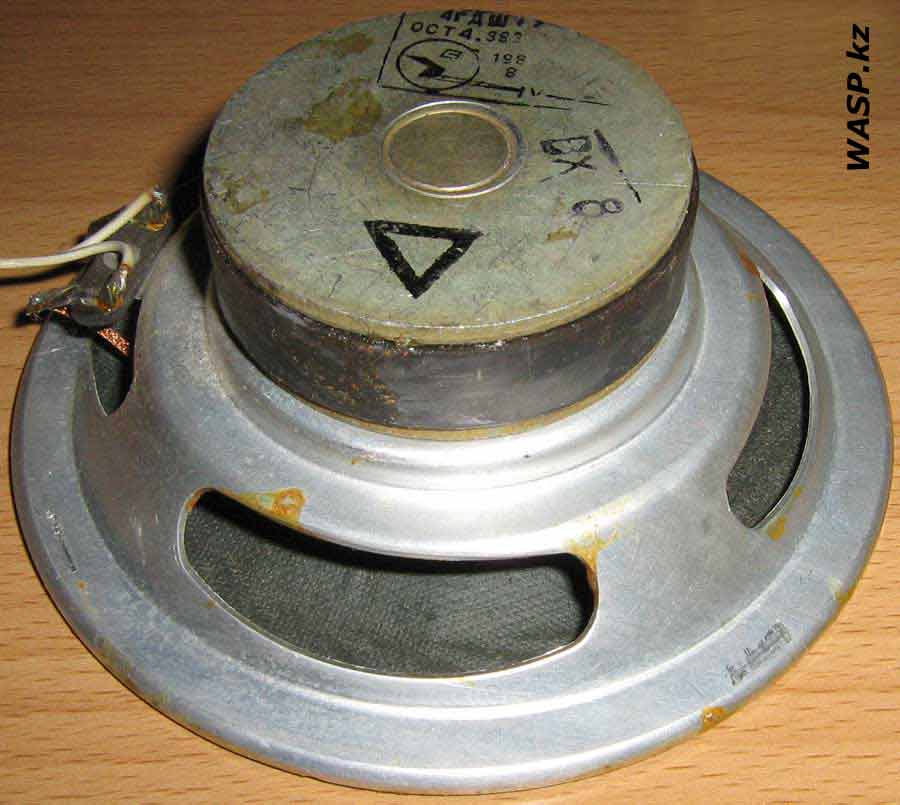

4ГДШ-3 динамическая головка

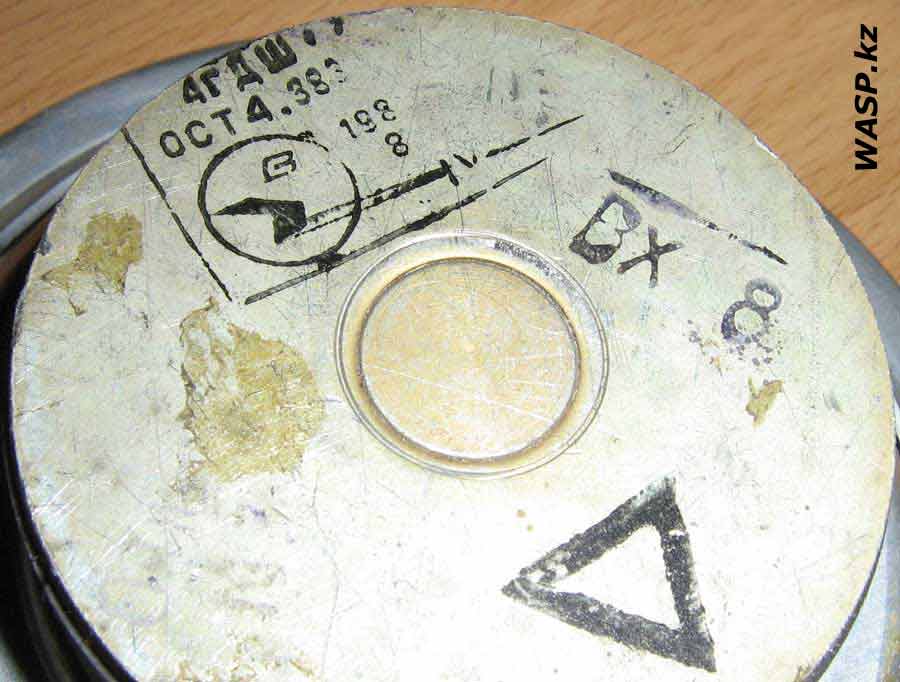

Маркировка динамической головки 4ГДШ-3 под экраном

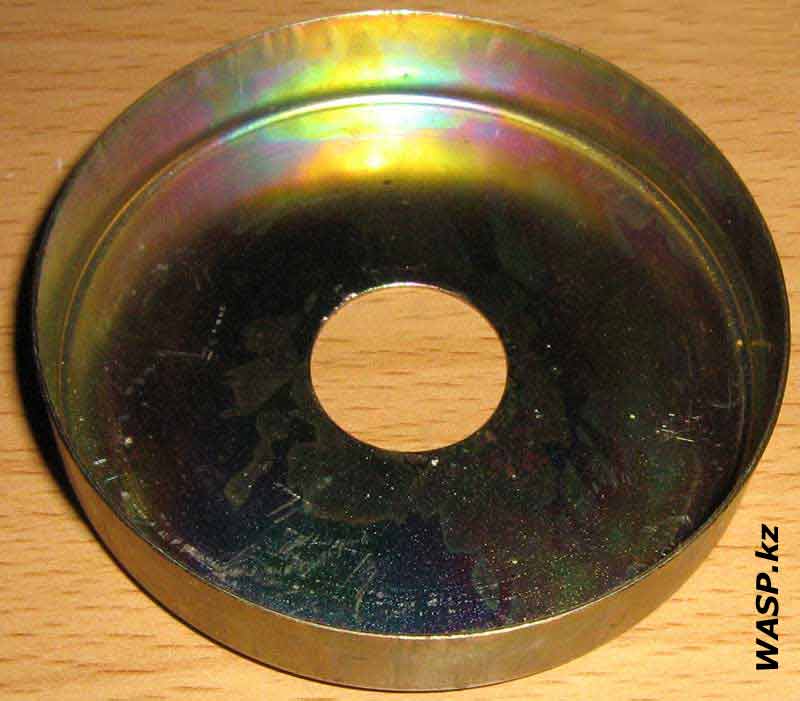

экран на магнит динамика

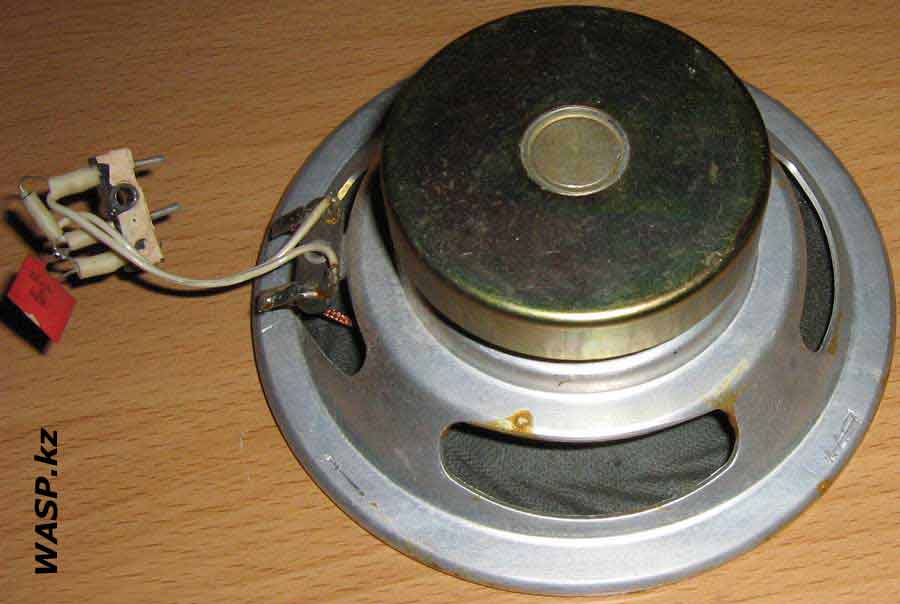

Экранирование магнитной цепи динамика



На входе присутствует странная конструкция из керамического конденсатора К10-7В на 68000 пФ и резистора на 10 Ом... смотрите фото. На схеме электрической принципиальной магнитолы Вега-331 этого элемента нет, зачем он нужен можно только догадываться.



4ГДШ-3 динамик 4ГД-53А

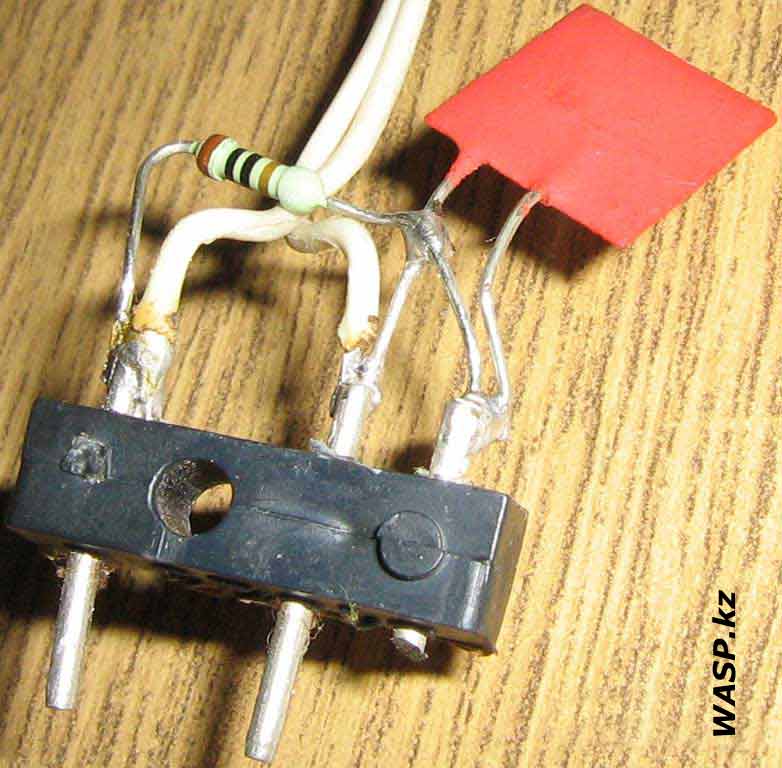

Это вот стоит на входе динамика 4ГДШ-3 (в магнитоле Вега-331)



защита динамической головки от постоянной составляющей



Размеры и характеристики динамика 4ГДШ-3:



Полный внешний диаметр по корзине - 125 мм

Полная высота (глубина) - 46 мм

Диаметр диффузора - 100 мм (по внешнему краю активной части подвеса)

Диаметр магнита - 60 мм

Высота магнита - 13 мм

Диаметр экрана - 67 мм

Высота экрана - 11 мм



Рабочий (эффективный) диапазон частот 100-12500 Гц

Неравномерность АЧХ не более 14 дБ

Уровень характеристической чувствительности 91 дБ

Частота основного резонанса 125 ±25 Гц

Номинальное электрическое сопротивление 8 Ом

Паспортная мощность 4 Вт

Предельная долговременная мощность 6 Вт

Предельная кратковременная мощность 12 Вт

Полная добротность 1,2 ±0,5



4ГДШ-3 встречается не часто, об интересе к нему со стороны аудиофилов не наблюдается. Динамик не универсален, крепление его не самое удобное. Алюминиевая штампованная корзина, в отличии от литых алюминиевых, менее жесткая, но легче и технологичней в производстве. Такому же удешевлению служит и подвес, изготовленный из единого целого с диффузором, методом все той же штамповки... Блестящий лавсановый пылезащитный колпачок - дань моде, насколько он влияет на формирование АЧХ неизвестно. Применялся в нескольких моделях аппаратуры производства Вега.

Рекомендации самодельщиков акустических систем самые разные, как и оценки этой динамической головки.

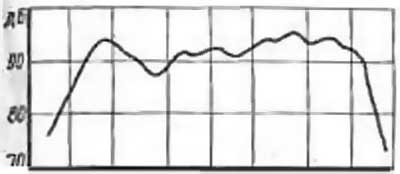

АЧХ динамика 4ГДШ-3

Амплитудно-частотная характеристика звукового давления



JBL - вот что выходит оптимально:



ФИ 5л F3=110 Гц

ЗЯ 3л F3=134 Гц

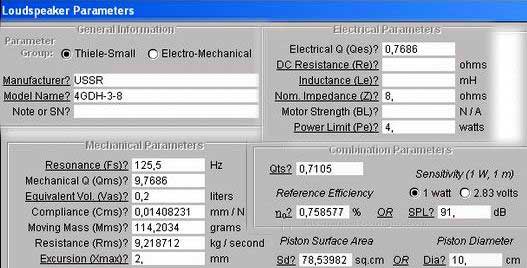

Параметры Тиля-Смолла на динамик 4ГДШ-3 или 4ГД-53А

А это ТС параметры 4ГДШ-3

(По данным http://www.vegalab.ru)

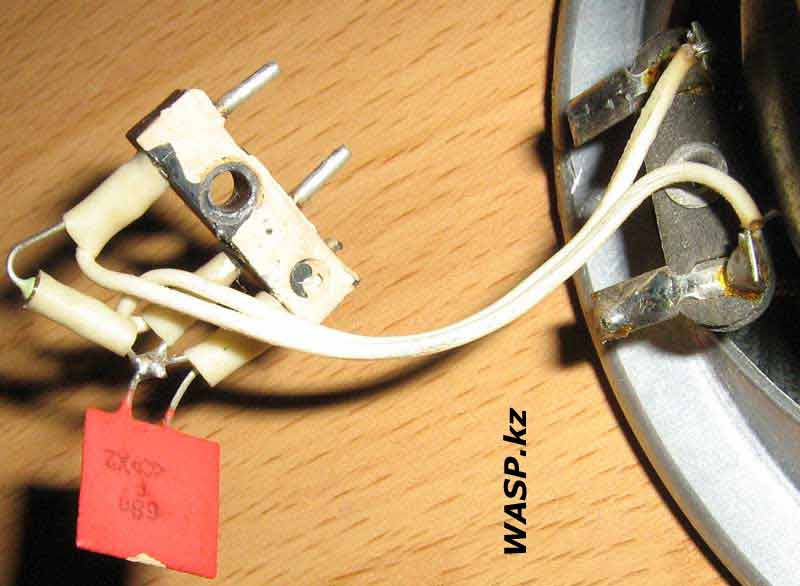

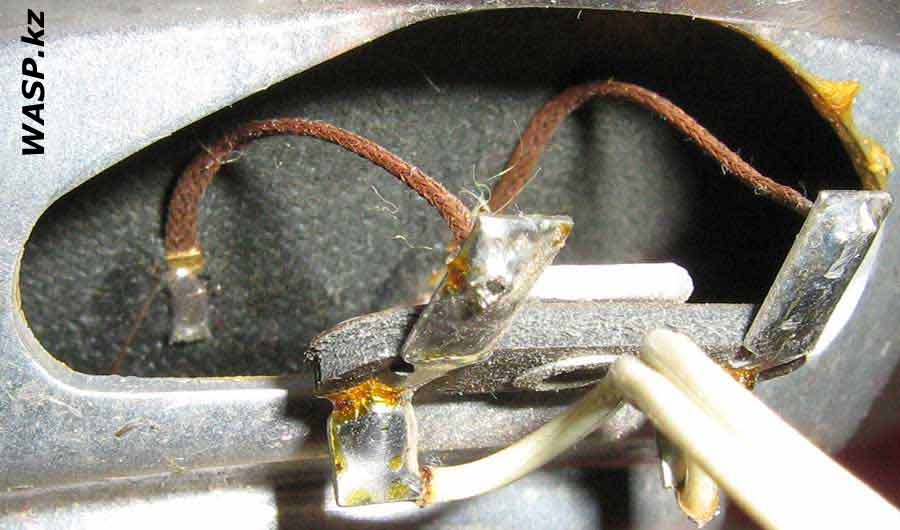

4ГДШ-3 подводящие провода

Подводящие провода и разъемы динамика



динамическая головка 4ГДШ-3

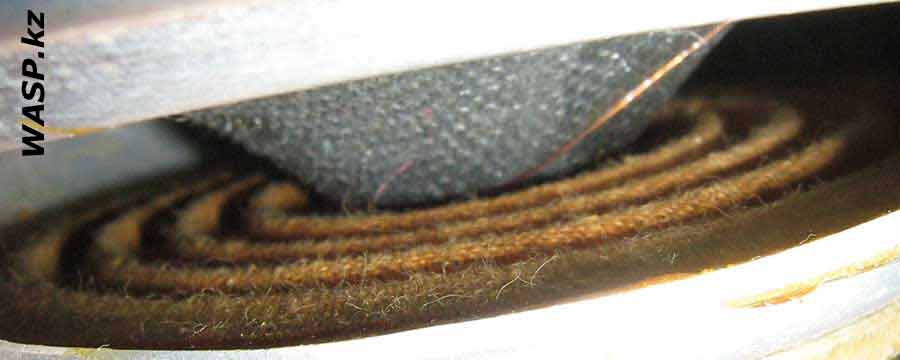

Центрирующая шайба и диффузор 4ГДШ-3 с внутренней стороны



советский динамик 4ГДШ-3 производства Вега, город Бердск





Михаил Дмитриенко, Алма-Ата, 2012 г.
