Статьи » Аппаратура бытовая » Усилитель мощности AV-2000 на TDA2030A, сделано в Китае
Усилитель мощности AV-2000 на TDA2030A, сделано в Китае

Усилитель мощности AV-2000 на TDA2030A, сделано в Китае





Плата УМЗЧ AV-2000 сделана в Китае, но явно не на производстве первого порядка... Плата представляет собой готовый оконечный стереоусилитель на двух микросхемах TDA2030A (фирмы ST Microelectronics), с регулятором громкости и пассивным тембрблоком.

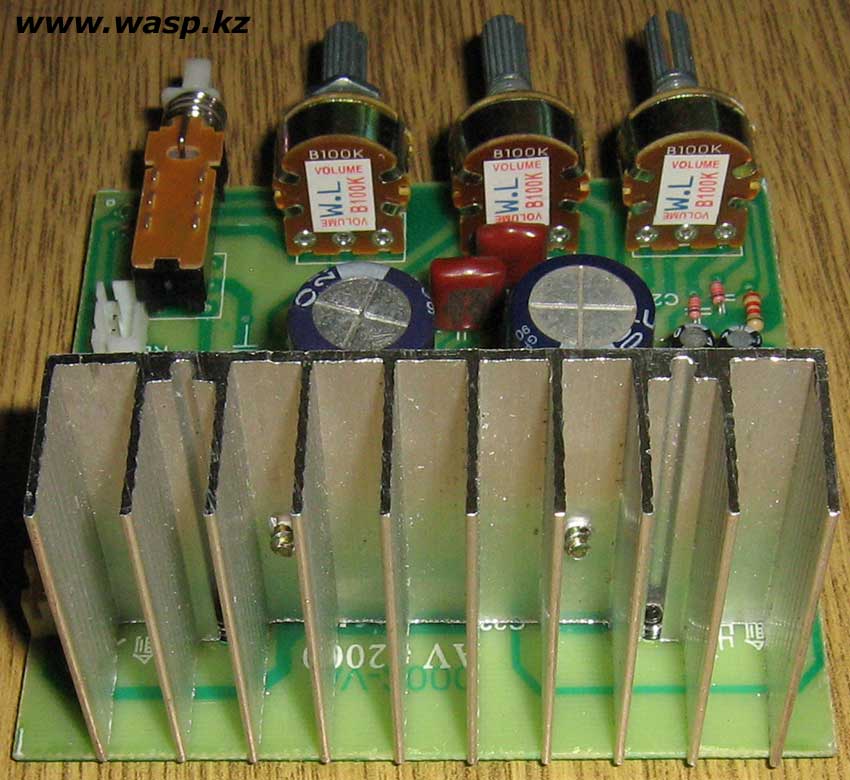

Усилитель мощности AV-2000 на TDA2030A

Щелкните по рисунку, чтобы увеличить!



Небольшая тонкая печатная плата, с минимумом деталей, из которых часть не распаяна. Запитывается усилитель от двухполярного источника питания. В отличие от даташитовского, заявляющего 22V как максимальное напряжение питания микросхемы, данную схему производитель рекомендует запитывать 12 вольтами, максимум 13V... об мощности требуемого источника питания не сказано ни слова... но оно должно быть порядка 2-4А. Питание на плату поставляется "сырое", т.е. сразу с трансформатора идут три провода "плюс", "минус" и "ноль" - земля. Диодный мост, превращающий переменный ток в постоянный распаян на плате, там же находится и сглаживающий фильтр - именно он урезан и представлен всего лишь двумя оксидными конденсаторами (электролитами) - 2200 мкФ на 25V... Тембрблок, как было уже сказано, пассивный и в нем тоже встречаются "странности": вместо пары разведенных конденсаторов впаяны резисторы...



AV-2000 на TDA2030A

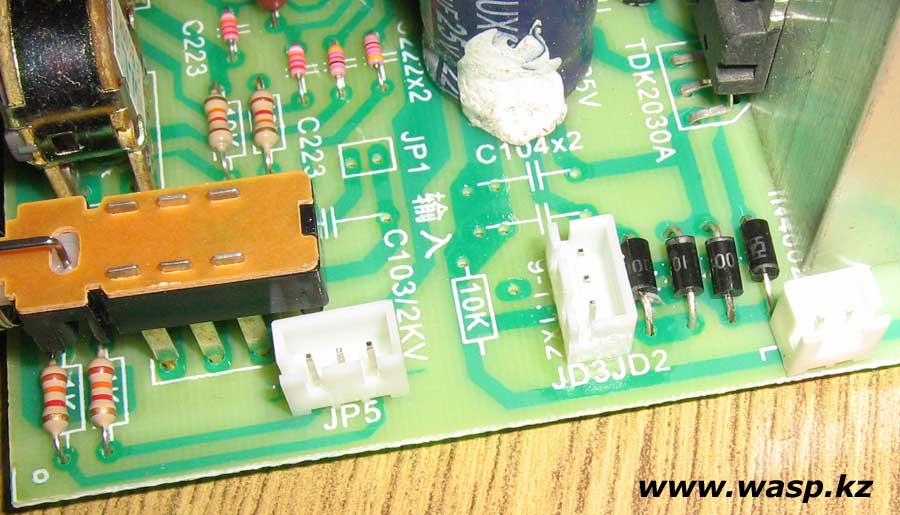

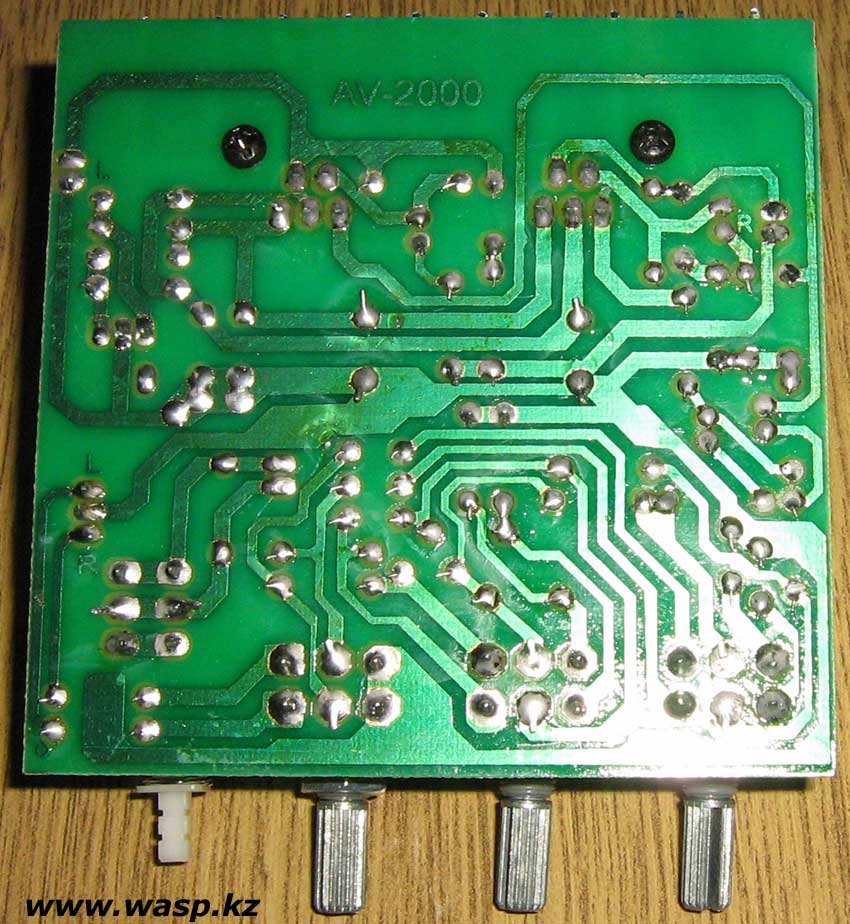

УНЧ AV-2000 на TDA2030A печатная плата



Вообще, плата ощутимо удешевлена и в ней использованы весьма дешевые элементы. Имеет смысл ее несколько доделать... Во-первых, желательно заменить два электролитических конденсатора по 2200 мкФ на максимально большие по емкости (и не ниже 25 вольт) - я поставил два по 10000 мкФ на 25 вольт. Также желательно впаять шунтирующие пленочные конденсаторы, на которых сэкономили китайцы: по схеме там должны стоять 0,1 мкФ (код 104). Так как я заменил конденсаторы с 2200 мкф на 10 000 мкФ, то соответственно увеличил и емкость шунтирующих кондеров до 1 мкФ. Так же убрал резисторы из цепи тембрблока и впаял два пленочных конденсатора на 2200 пкФ (код 222 = 2200 пФ = 2,2 нФ = 0,0022 мкФ). Диодный мостик заменил на более мощный.

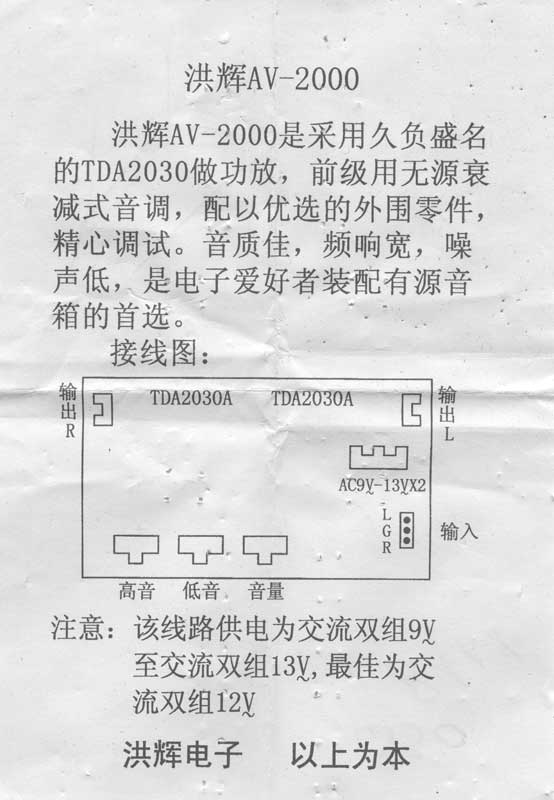

руководство по усилителю AV-2000 на микросхемах TDA2030A

Такое "Руководство Пользователя" идет в комплекте...

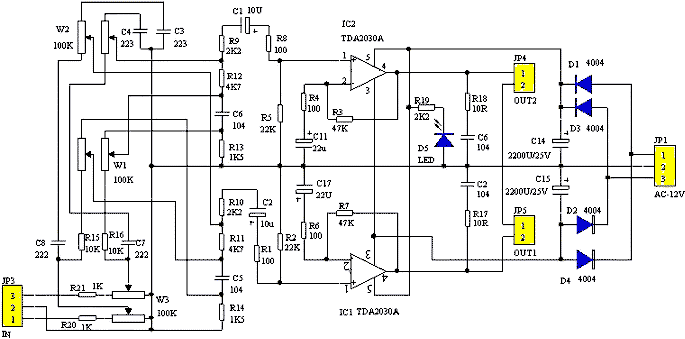

схема усилителя мощности AV-2000 на TDA2030A

Схема электрическая принципиальная усилителя мощности AV-2000 на TDA2030A



Так же, при изготовлении корпуса усилителя был заменен имеющийся радиатор, который со своей задачей еле-еле справлялся. В любом случае, даже если радиатор оставить прежний, следует нанести тонкий слой термопасты на площадь соприкосновения радиатора и микросхемы... там ее нет.

В целом, после подобных небольших доработок усилитель AV-2000 становится более-менее перевариваемым и на него можно подавать даже более 13 вольт, соответственно возрастает и выходная мощность...

Надо сказать, что стоимость этого УНЧ составляет порядка 600 тнг (порядка 4$), что весьма привлекательно для начинающих самодельщиков - можно как угодно переделывать усилитель, экспериментировать с ним - неудача обойдется в копейки, а вот опыт и знания можно получить хорошие.

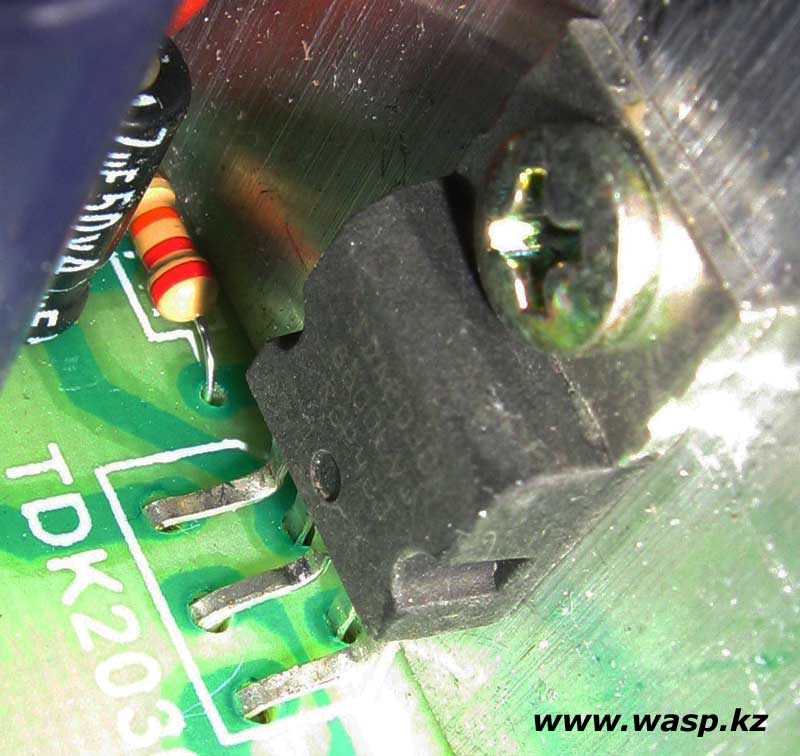

TDA2030A в усилителе AV-2000



TDA2030A микросхема усилителя

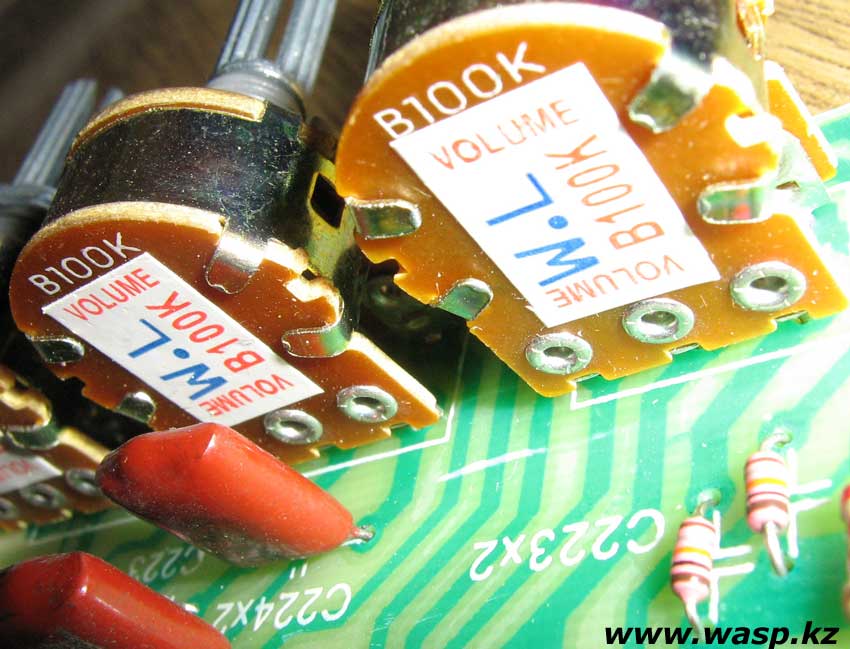

громкость и тембрблок на усилитиль



Кстати, можно вместо микросхем TDA2030A впаять TDA2050 - тоже интересно...

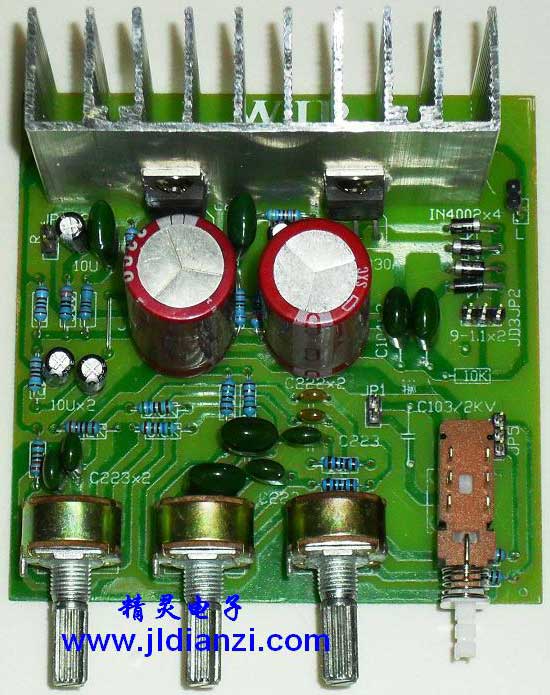

AV-2000 усилитель мощности звука

На фото изображен "рефренсный" усилитель с сайта изготовителя AV-2000...



Сайт изготовителя - www.jldianzi.com





Михаил Дмитриенко, Алма-Ата, 2012 г.



Комментарии
#1 ares18
June 17 2012 10:32:16
Знакомые "чудо" девайсы.Я сам покупал китаёзину и дорабатывал.Но толку мало.Мой личный опыт подсказывает мне не заменять 2030 на 2050 потому что обвязка у китайцев не совсем хорошая, у меня такой усь проработал около 2-3 минут и вылетели обе 50-е.также лежит недалеко доработанный усь ток без корпуса на 2005.Так китайцы там использовали 2004 тдашку.
#2 Sergey
June 29 2012 03:25:27
А как он вообще, если без переделок?

Какой трансформатор на него надо?

Frown
#3 vovan84
January 19 2013 23:28:24
У меня такойже микухи стояли LA6500 ,TDA2030 туда не подходят (хоть на плате и написаны) или 4 диода добавлять надо ,а вот TDA2050 самое то (там диоды в микру встроены). У меня на 2050 давно пашет хотя на слух разницы с лашкой не заметил ровно как и с 2030.
#4 wasp
January 21 2013 03:25:08
Да... китайцы мастера еще те... ведь микруха LA6500 изначально разработана совсем для других целей - для драйверов двигателей...


Frown
