Статьи » Безопасность - системы » Комета-К индивидуальный ответчик
Комета-К индивидуальный ответчик

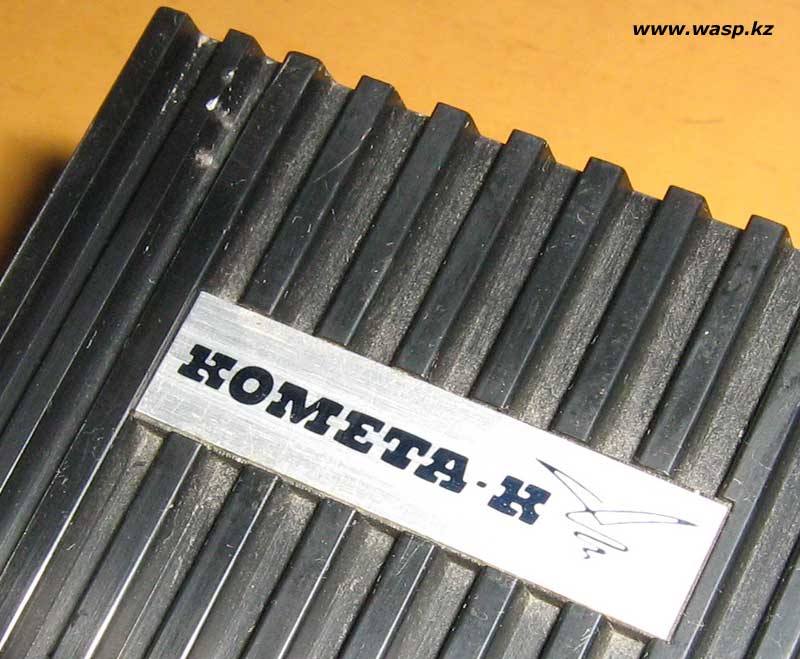

Извещатель Комета-К





Комета-К, данное устройство входит в комплекты различных систем безопасности, предназначенных для "групповой" охраны объектов и квартир. Представленное здесь устройство - индивидуальный ответчик - ИОк, предназначенный для контроля за состоянием шлейфов сигнализации, передачи информации об их состоянии на групповой концентратор, звуковой сигнализации при сдаче под охрану или снятия объекта с охраны. В данное время является полностью устаревшим и на страницах нашего сайта выступает как антикварный образец.

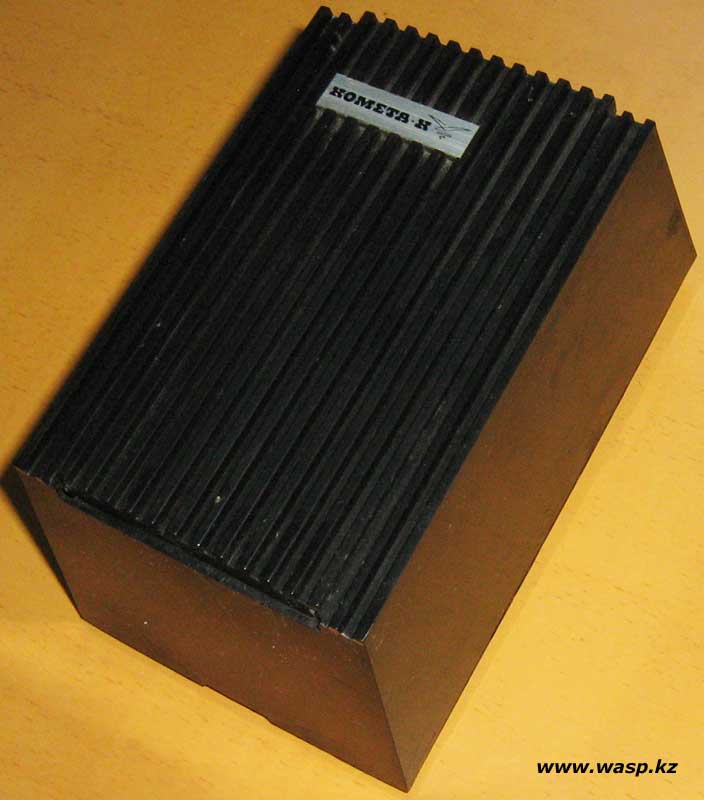

Комета-к индивидуальный ответчик



Извещатель Комета-К



Итак, это в общем-то, несложное устройство размещено в двойном пластмассовом корпусе. Наружный корпус имеет сдвигающуюся вверх крышку, под которой находятся органы управления: переключатель, кнопка включения/выключения сигнализации и индикатор активности. Верхний корпус прикручен двумя "хитрыми" винтиками, под которые нужен специальный ключ, но я выкрутил простой отверткой и бокорезами.



система сигнализации Комета-К



Под ним другой корпус из точно такой же пластмассы... здесь уже доступно подключение проводов. Этот корпус прикручен к стальному основанию, который также служит монтажной площадкой для установки на стену. Откручиваем его и вытаскиваем все нутро - плату электроники, тумблер, светодиод, переключатель поворотный (тип ПП10).

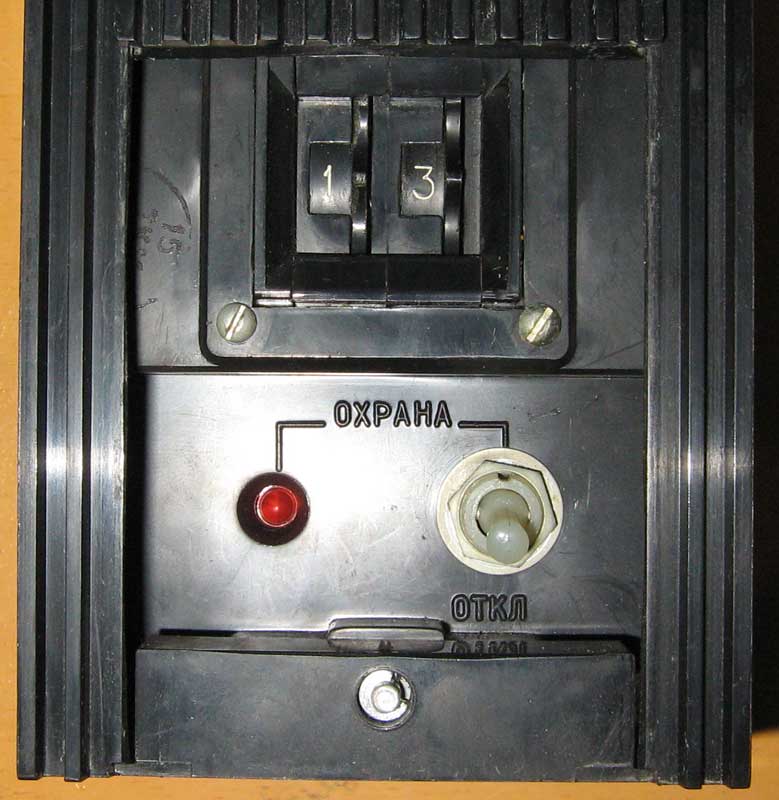

Комета-К подключение охраны

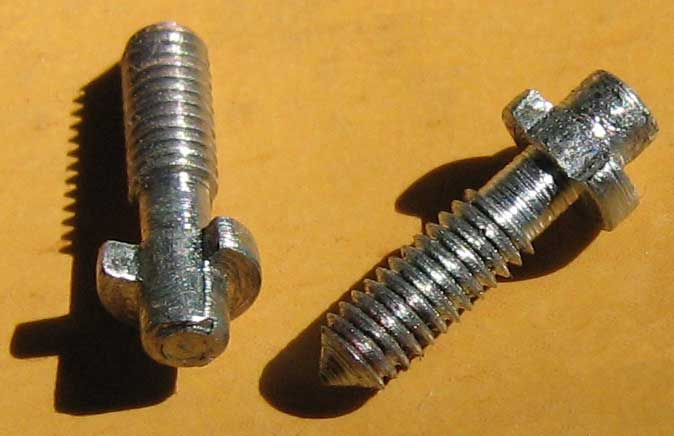

болты со специальной шляпкой



Комета-К устройство и ремонт сигнализации



Основа всего устройства - это, конечно же, печатная плата. На ней минимум радиодеталей. Семь диодов Д223, еще один стеклянный (диод или стабилитрон?), шесть резисторов, один переменный (подстроечный) резистор, один транзистор типа КТ315, еще два транзистора с цветовой маркировкой (желтой и зеленой точками), шесть конденсаторов (пара МБГО-2, еще два МБМ, пара каких-то пленочных на 100n). Плата из одностороннего тонкого стеклотекстолита зеленоватого цвета, на ней нанесена маркировка: МД7.102.049 и МД5.236.001

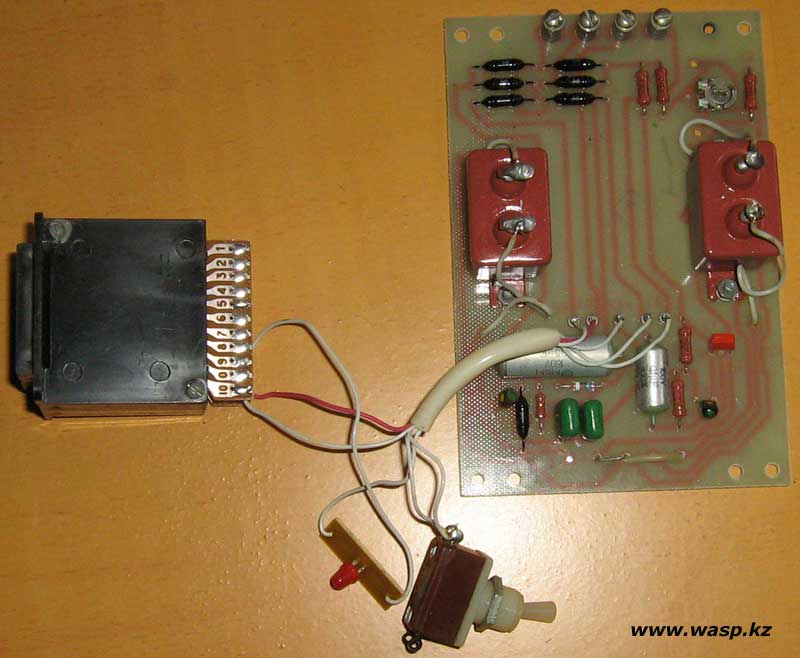

устройство сигнализации Комета-К



общие системы сигнализации - схема

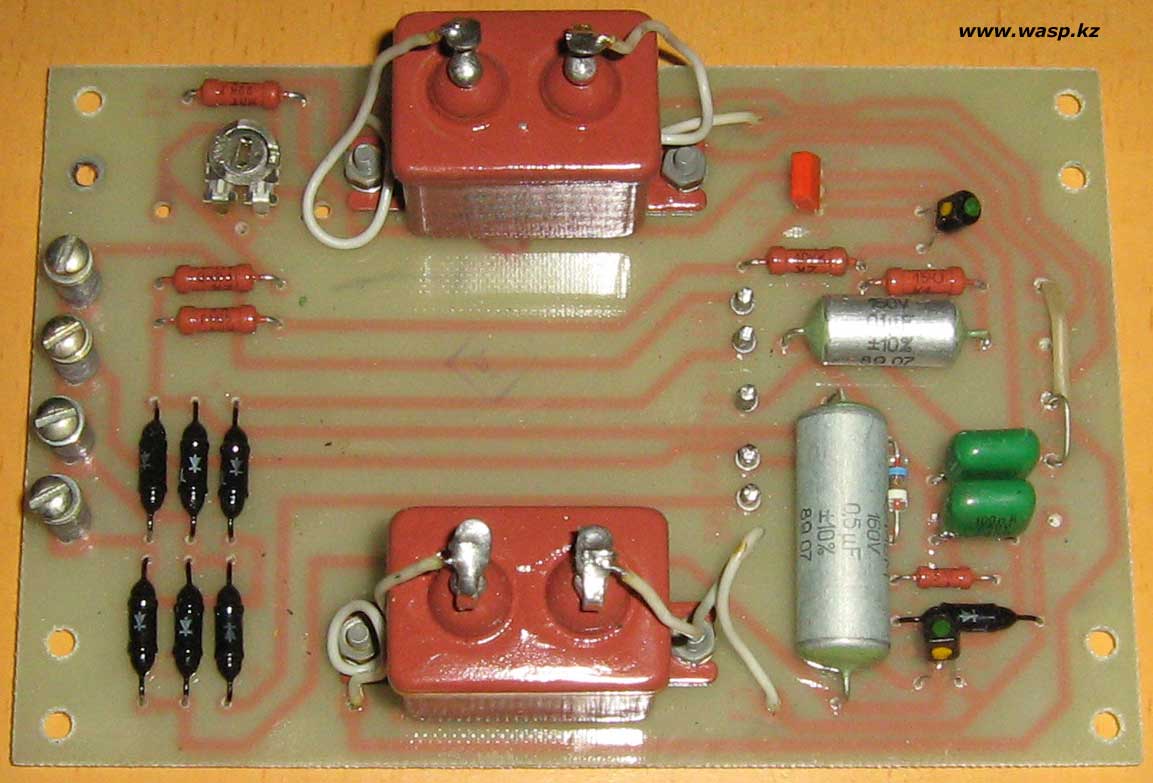

Комета-К схема и детали

Щелкните по рисунку, чтобы увеличить!

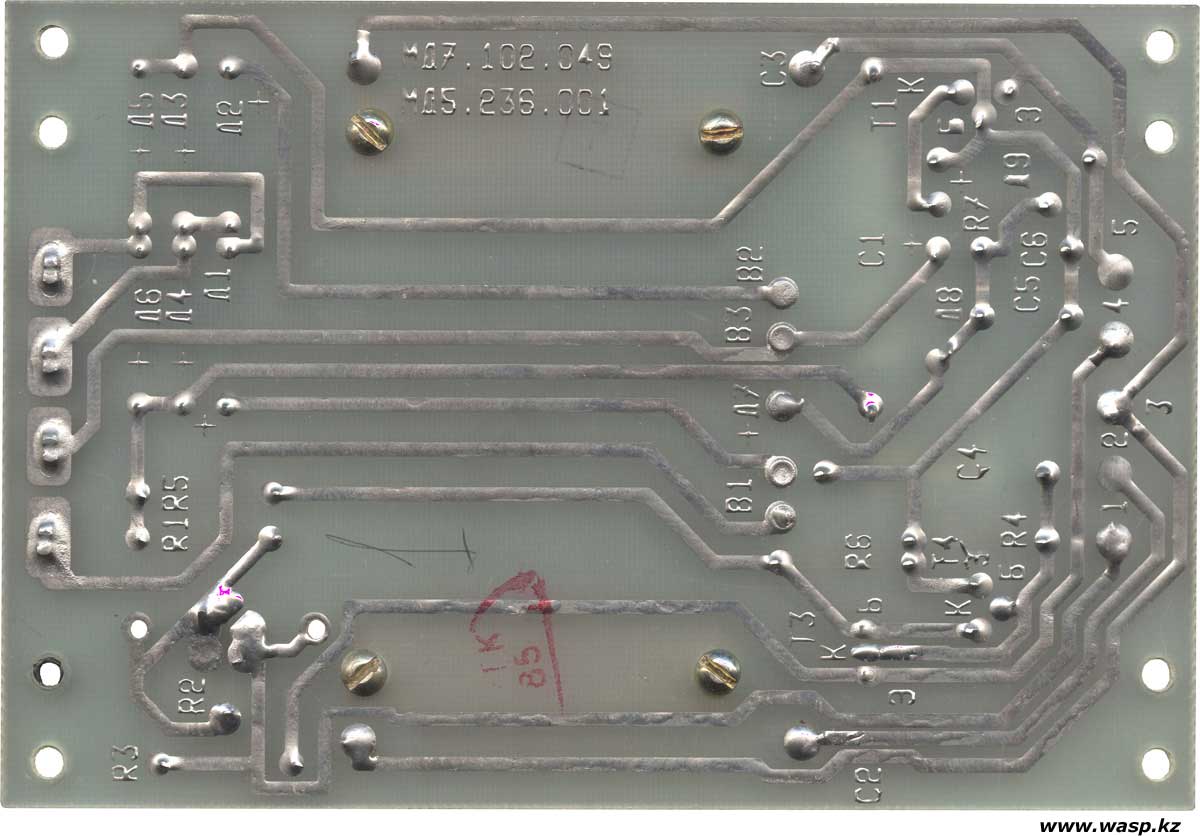

схема Комета-К МД7.102.049 и МД5.236.001

Щелкните по рисунку, чтобы увеличить!



На этом описание индивидуального ответчика Комета-К можно считать законченным. В данное время подобные устройства практически полностью исчезли из систем безопасности, их заменили более современные решения...

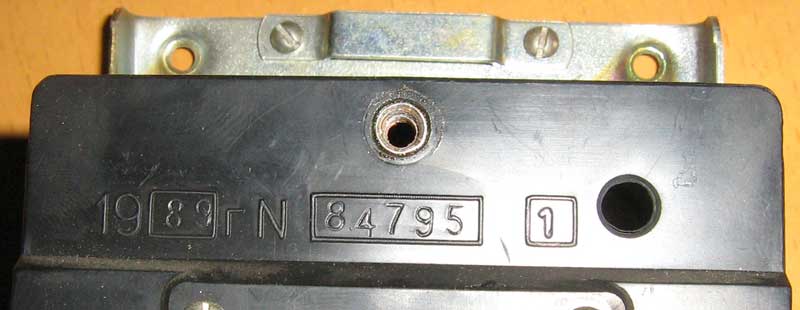

разбор системы Комета-К





Михаил Дмитриенко, Алма-Ата, 2012 г.
