2ГД-36 ВЧ-динамик производства СССР

Динамическая головка 2ГД-36, СССР





Динамик 2ГД-36 был позаимствован мною из двухполосной АС 25АС-216 (25АС-416), где работал в качестве высокочастотного звена. Был широко распространен, устанавливался в телевизоры, в радиоприемники, в различные акустические системы.



Внешность динамика...

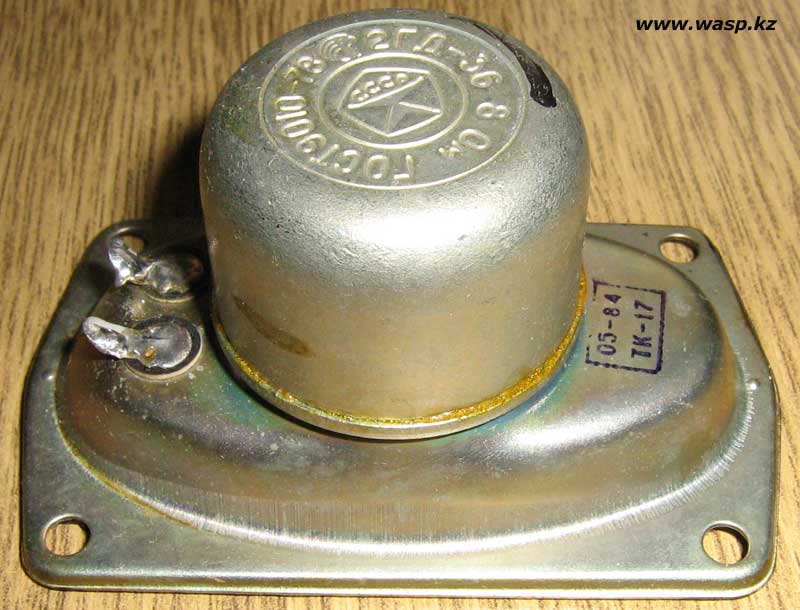

2ГД-36, Динамическая головка СССР



2ГД-36 динамик высокочастотный



Корзина диффузородержателя овальной формы, стальная - штамповка из стали толщиной 0,5 мм. Корзина герметичная, крепление 4 отверстия. Магнит экранированный. Диффузор овальный, конический, вместе с синусоидальным подвесом образуют одно целое. Изготовлены из бумажной массы с пропиткой. Из этого же материала изготовлен пылезащитный колпачок. Подводящие провода медные, плетенные. Центрирующая шайба не используется. Контакты выведены наружу корзины и изолированы от нее фибровыми прокладками. Маркировки "+" и "-" нет. Плюс обозначен выпуклой точкой на корзине - это слева, если магнитом вверх. Контакты обычные, под пайку.



По переднему краю корзины, прижимая подвес наклеены четыре картонных прокладки. Из маркировки присутствуют: на экране магнита выштамповано по кругу: логотип изготовителя (Рязанский Радиозавод), 2ГД-36 8 Ом ГОСТ 9010-78. В центре "Знак качества". На корзине штамп ОТК и дата 05 84 (май 1984 г).

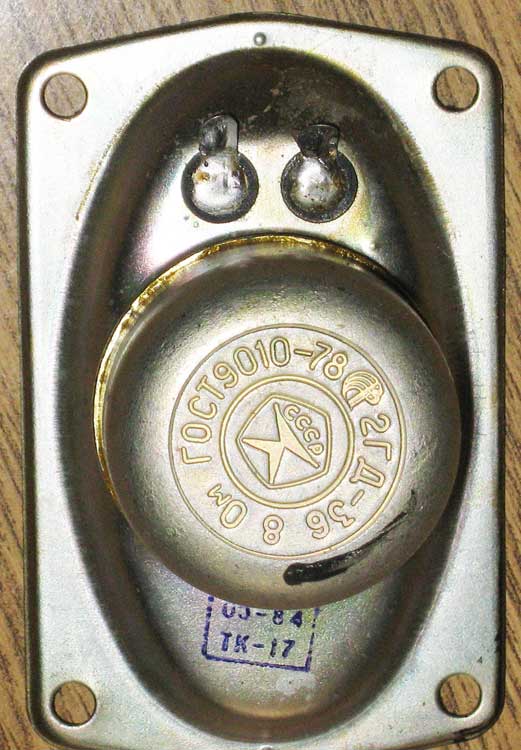

2ГД-36 8 Ом ГОСТ 9010-78 громкоговоритель



Головка громкоговорителя электродинамического типа 2ГД-36 (новое название 3ГДВ-1-8), предназначена для выносных и встроенных акустических систем бытовой радиоаппаратуры. Выпускается по техническим условиям ИФ3.843.079 ТУ.



2ГД-36 характеристики динамика АЧХ

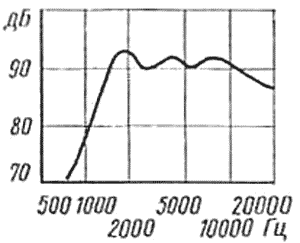

Диаграмма АЧХ на динамическую головку громкоговорителя 2ГД-36 (3ГДВ-1-8)




Технические характеристики:



Номинальная мощность 2 Вт

Предельная паспортная мощность 3 Вт

Долговременная мощность 3 Вт

Кратковременная пиковая мощность 6 Вт

Номинальный диапазон частот 3000—20000 Гц (3150-20000 Гц)

Неравномерность частотной характеристики 12 дБ (не более 14 дБ)

Уровень характеристической чувствительности не менее 90 дБ

Коэффициент гармоник в диапазоне 4000 - 10000 Гц: 3 %

Частота основного резонанса 1200 – 2000 Гц *

Среднее стандартное звуковое давление 0,2 Па

Номинальное электрическое сопротивление 8 Ом

Габариты 50х80х40 мм

Масса 0,09 кг (0,11 кг)



* Согласно ГОСТ 9010-78 для всех высокочастотных головок громкоговорителей частота основного резонанса не указывается.



Керновой магнит марки ЮН14ДК24

Керн диаметром 15 мм

Верхний фланец с отверстием диаметром 16,2 мм

Высота воздушного зазора 2 мм, его радиальная ширина 0,6 мм, индукция в зазоре 0,9 Тл



Как устроен 2ГД-36



2ГД-36 ремонт динамика, модернизация



Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,08 мм, намотка двухслойная, общее число витков 43, высота намотки 2,3 мм, омическое сопротивление 7±1 Ом. Каркас звуковой катушки изготовлен из бумаги арки К080 ГОСТ 23436—83 толщиной 0,08 мм. Высота ЗК 8,5 мм, внутренний диаметр 15,4 мм, внешний (вместе с намоткой) 15,9 мм.

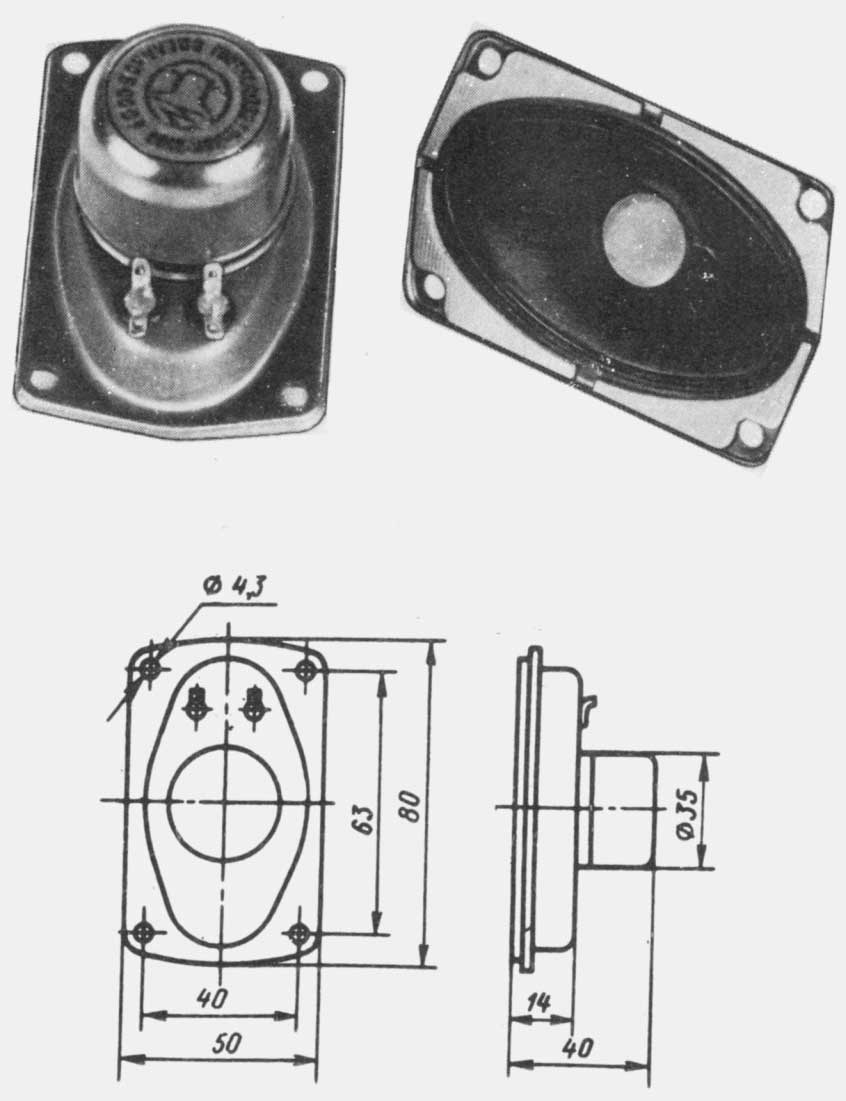

динамики 2ГД-36 и 3ГД-1-8 чертежи и параметры

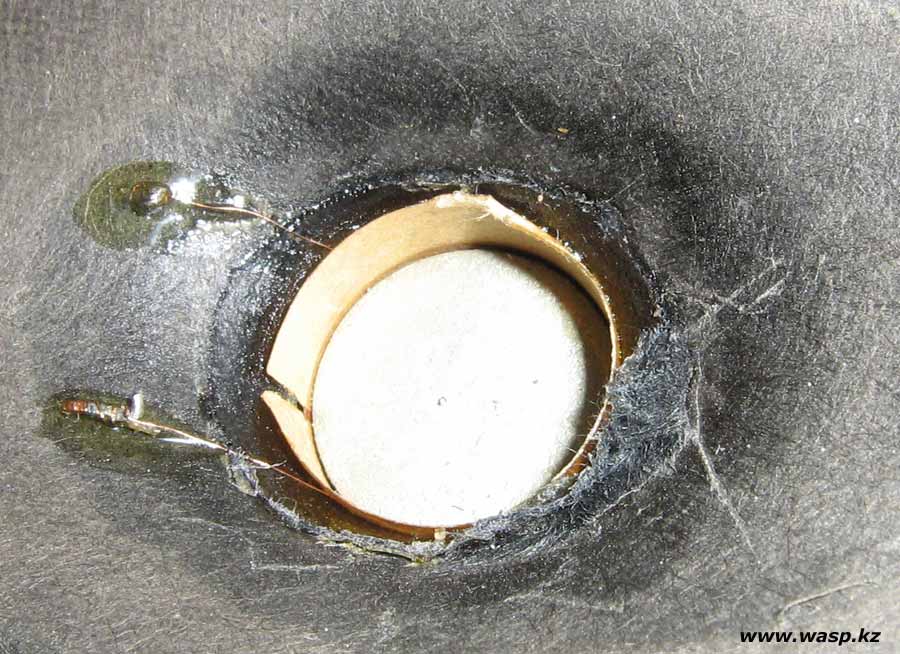

2ГД-36 звуковая катушка, параметры

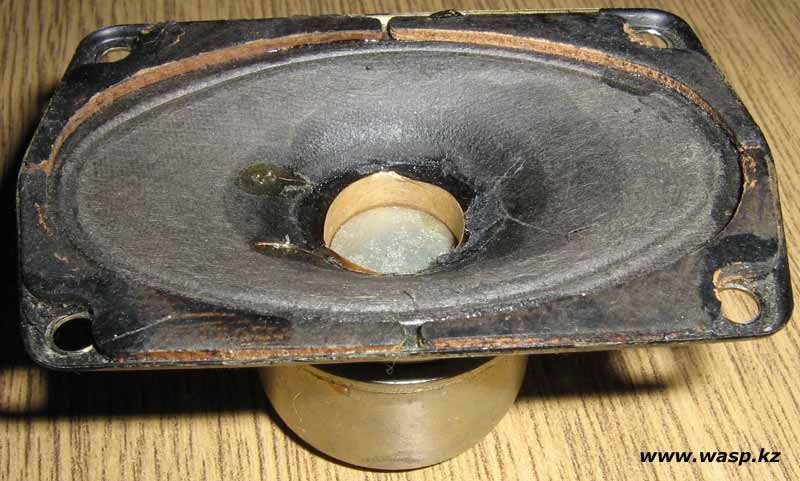

2ГД-36 высокочастотный динамик

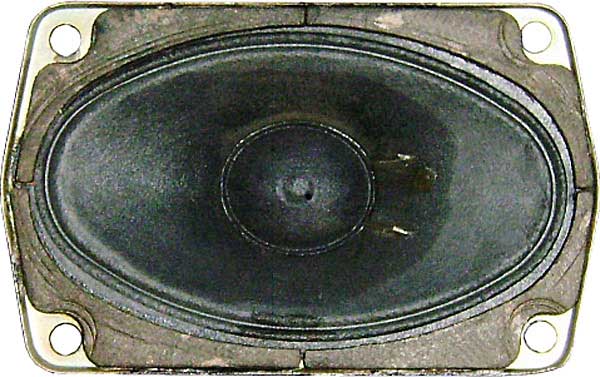

советский динамик 2ГД-36 рязанского радиозавода



логотип рязанского радиозавода, динамики

Логотип Рязанского радиозавода



Михаил Дмитриенко, Алма-Ата, 2012 г.
