Романтика-МЭ 222С стерео магнитоэлектрофон, СССР

Магнитоэлектрофон "Романтика-222-стерео", СССР



Романтика-МЭ 222С - это магнитоэлектрофон, этакий "комбайн", где качественный проигрыватель грампластинок, качественный однокассетный магнитофон (типа дека) и усилитель объединены в одно целое, плюс две компрессионные акустические системы.



В свое время, купленный в 1989 году этот комплекс мне прослужил много лет верой и правдой, и не одному меломану Алма-Аты на нем я копировал грампластинки на компакт-кассеты... а уж соседям сколько он нервов потратил! К сожалению сам аппарат мною был утрачен глупейшим образом и я так и не смог сделать на него подробный фотоотчет... остались лишь акустические системы, Руководства по эксплуатации, да схема, что я здесь и выложил.





Магнитоэлектрофон Романтика-222-стерео



"Романтика-222-стерео" Харьковский завод имени Т.Г.Шевченко (ПО Монолит). Производство начато в 1988 году.



Стереофоническое комбинированное устройство Романтика-222-стерео соответствует ГОСТ 11157-80 и ТУ 2.009.050. Является изделием второй группы сложности. Состоит из базового блока лентопротяжного механизма от магнитофона Маяк-231-стерео (Киевского радиозавода Маяк), с системой шумопонижения, автостопом, электронным индикатором счетчиком метража ленты и сендастовой магнитной головкой от этой же модели (правка - в магнитоэлектрофоне Романтика-222-стерео использована обычная магнитная головка из пермаллоя), электропроигрывающего устройства 2-ЭПУ-71СМ (здесь описание этого ЭПУ), где имеется автостоп, микролифт, стробоскоп, головка ГЗМ-205Д, регулятор прижимной силы звукоснимателя, электронный переключатель скорости вращения, отдельно разработанного усилителя мощности, объединенных в одном корпусе и двух выносных акустических систем - 10АС-207 (описание этих АС здесь).

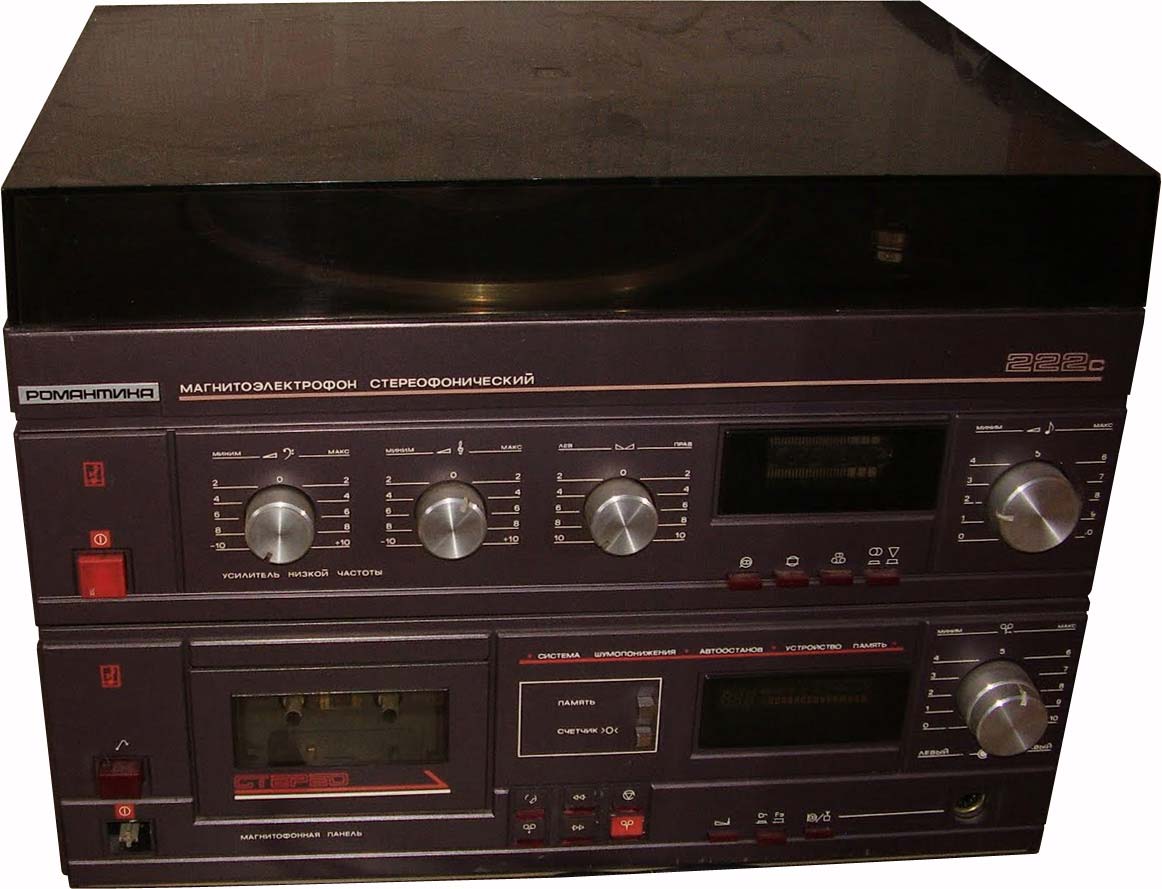

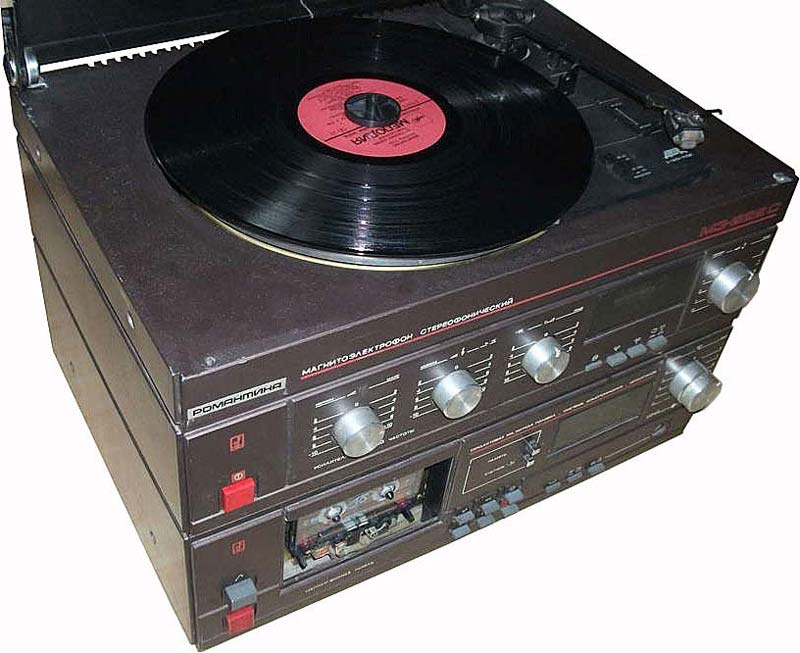

Романтика-МЭ 222С описание и фото

Щелкните по рисунку, чтобы увеличить!



• Номинальная выходная мощность 2х4 Вт

• Максимальная выходная мощность, не более 2х10 Вт

• Диапазон звуковых частот при работе ЭПУ 31,5-18000 Гц

• Диапазон звуковых частот при работе магнитофона 40-14000 Гц

• Уровень шумов и помех в каналах записи/воспроизведения -58 дБ

• Переходные затухания между стереоканалами на частотах, не менее:

250 Гц - 32 дБ

1000 Гц - 40 дБ

5000 Гц - 32 дБ

10 000 Гц - 26 дБ

• Рабочий диапазон частот записываемых и воспроизводимых на магнитной ленте:

тип I МЭК (Fe2O3 - гаммаокись железа) - 40-12 500 Гц

тип II МЭК (CrO2 - хромдиоксид) - 40-14 000 Гц

• Потребляемая от электрической сети мощность 100 Вт

• Габаритные размеры магнитоэлектрофона 460х380х360 мм (470х370х350 мм)

• Габаритные размеры одной акустической системы 435х280х260 мм

• Масса магнитоэлектрофона без упаковки 18 кг (брутто 22 кг)

• Масса акустических систем без упаковки, 2 шт. 15 кг (брутто 17,5 кг)

• Полное соответствие 2009020ТУ

• Стоимость 595 руб.



Романтика-МЭ 222С скачать руководство по эксплуатации Романтика-МЭ 222С скачать схемы электрические



Скачать "Руководство по эксплуатации" на магнитоэлектрофон "Романтика-МЭ 222С" (высокое качество)

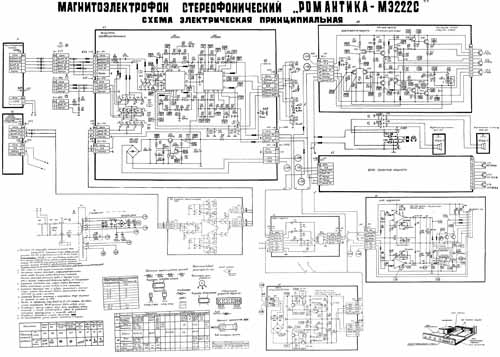

Скачать "Схемы электрические принципиальные" на магнитоэлектрофон "Романтика-МЭ 222С" (высокое качество)



В архиве схем находятся:



1 - Магнитоэлектрофон стереофонический "Романтика-МЭ222С", схема электрическая принципиальная

2 - Схема электрическая принципиальная магнитофонной панели

3 - А1 Блок электроники 5.069.477-01

4 - А2 Плата управления 5.129.030

5 - А3 Блок индикации 0.081.134

6 - Плата индикации

7 - А4 Устройство управления режимами 5.139.042

8 - А5 Блок усилителя мощности

9 - Усилитель корректирующий УПЗ

10 - Усилитель предварительный

11 - А6 Плата переключателей 5.129.031

12 - А7 Блок стабилизатора

13 - TS1 Стабилизатор 5.123.049

14 - А8 Плата задержки

15 - Схема кинематическая ЛПМ

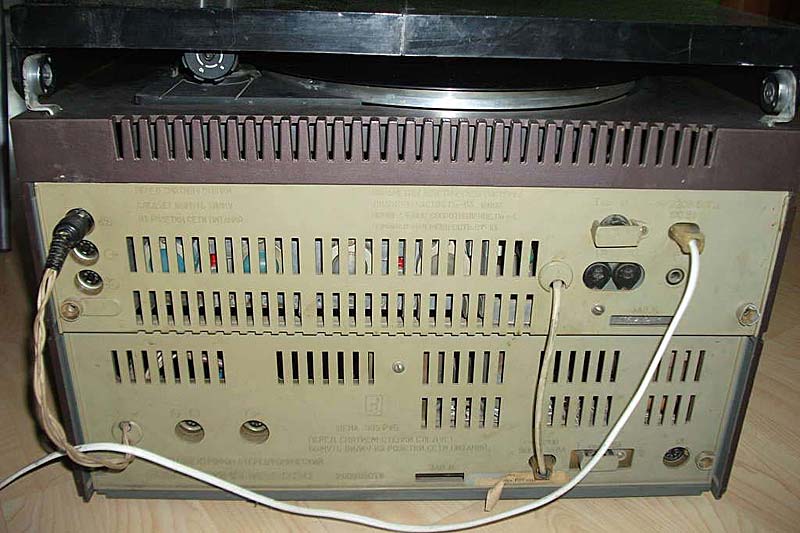

Романтика-МЭ 222С задний вид





Романтика-МЭ 222С магнитоэлектрофон стереофонический







Михаил Дмитриенко, Алма-Ата, 2012 г.
