Статьи » Аппаратура бытовая » Сириус 315 Пано - радиола, СССР
Сириус 315 Пано - радиола, СССР

Сириус 315 Пано - радиола, обзор и разборка



Советская полупроводниковая псевдостереофоническая радиола Сириус 315 Пано, некогда была весьма заманчивым и недорогим приобретением многих меломанов... Состояла из проигрывателя грампластинок, радиоприемника и двух колонок.



По сути - плохонькое изделие, но дешевое.



Сириус 315 Пано - радиола, СССР

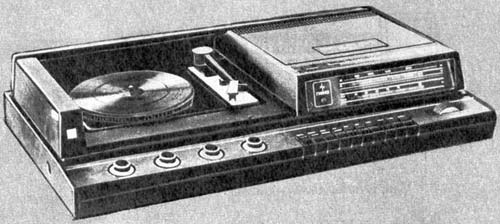

Сириус 315 Пано



Первая полупроводниковая радиола серии, а также первая в серии модель со встроенной псевдостереофонической приставкой. Выпускалась с 1978 года. Все узлы радиолы — монофонические, за исключением стереофонического УМЗЧ, перед входом которого помещена псевдостереофоническая приставка на основе транзисторных активных фильтров. Приставка обеспечивает в одном из каналов максимум на частоте 1,2 кГц и минимумы на границах диапазона, а в другом — минимум на частоте 1,2 кГц и максимумы на границах диапазона. При этом в точках 300 Гц и 3 кГц АЧХ каналов пересекаются.



Сириус 315 Пано плата радиоприемника

Сириус 315 Пано плата радиоприемника



В радиоле применено широко распространённое электропроигрывающее устройство (ЭПУ) типа III-ЭПУ-38М. Потребляемая мощность 30 Вт в режиме радиоприёма, 40 Вт в режиме воспроизведения грамзаписи. Выходная мощность — 2 Вт на канал. В комплект поставки входят две акустические системы типа ЗАС-509. Вес радиолы с АС — 20 кг.

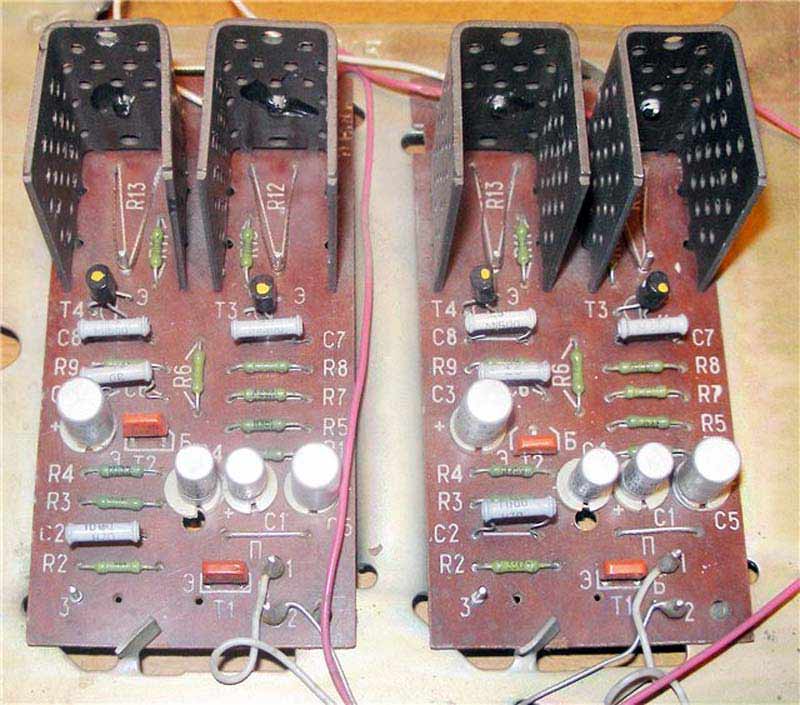

Сириус 315 Пано усилители-фильтры

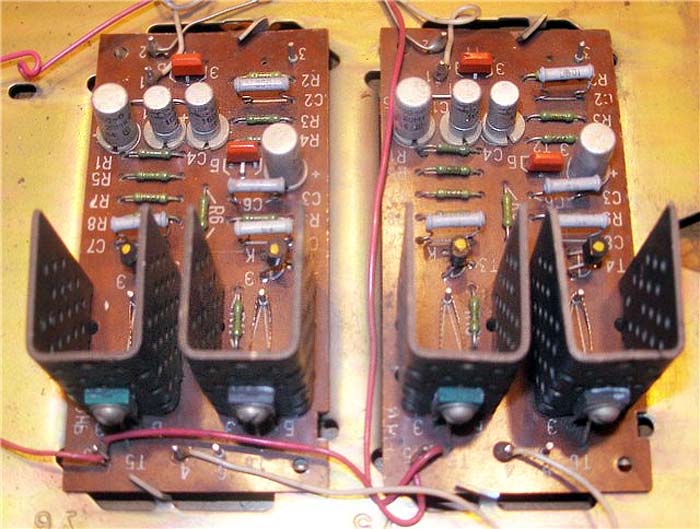

усилители УМЗЧ Сириус 315 Пано



Применение в наименовании радиолы термина «пано» вместо «псевдостерео» вызвано, по-видимому, предполагаемой возможностью негативной реакции потребителя на наличие в наименовании радиолы термина «псевдо». Больше ни один производитель звукотехники в СССР и в мире термин «пано» в отношении псевдостереофонии не применял. Следует заметить, что, помимо очевидных недостатков перед настоящей стереофонией, псевдостереофония имеет и преимущества: отсутствие искажений звука, возникающих в стереодекодере при работе УКВ радиоприёмника на грани чувствительности, и возможность получения объёмной звуковой картины также и от монофонических источников сигнала.



Здесь можно скачать Руководство по эксплуатации Сириус 315 Пано (высокое качество)

Здесь можно скачать схемы электрические принципиальные Сириус 315 Пано (высокое качество)







Сириус 315 Пано скачать руководство по эксплуатации



скачать схемы на Сириус 315 Пано



Фото взято с сайта rw6ase. ru - там же есть и много других фотографий этой радиолы.



Михаил Дмитриенко, Алма-Ата, 2012 г.

Комментарии
#1 Nanatomi
September 13 2016 07:51:25
У меня был такой аппарат. И я всегда не мог понять, почему они не сделали настоящего стерео, ведь совсем немного надо для этого было сделать.
