Акустическая система Radiotehnika S-30 10AC-222, СССР

1. ОБЩИЕ УКАЗАНИЯ

При покупке акустической системы (АС) 10АС-222 требуйте проверку работоспособности.

Проверьте наличие отрывных талонов в настоящем руководстве при покупке АС и при регистрации его в ремонтном ателье. Отрывной талон на гарантийный ремонт вырезается работниками обслуживающей организации только после ремонта.

Убедитесь, что в гарантийном и в отрывном талонах проставлены штамп магазина, разборчивая подпись, штамп продавца и дата продажи.

Помните, что при утрате гарантийного талона, вы лишаетесь права на гарантийный ремонт АС.

Проверьте комплектность АС и сохранность пломб на передней и задней стенках.

После хранения АС в холодном помещении или перевозке в зимних условиях необходимо дать ей прогреться до комнатной температуры в течение 2—3 часов.

Прежде чем включить АС внимательно ознакомьтесь с настоящим руководством.

2. КОМПЛЕКТ ПОСТАВКИ

2.1. В комплектность 10АС-222 входят:

акустическая система 10АС-222 — 2 шт.

шнур подключения — 2 шт.

винты для подсоединения шнура подключения — 4 шт.

общая упаковочная тара — 1 компл.

руководство по эксплуатации с гарантийными и отрывными талонами — 2 шт. скобы для крепления АС — 2 шт.

шурупы для крепления скоб — 4 шт.

3. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

3.1. Запрещается:

включать АС в радиотрансляционную и электрическую сеть;

располагать АС на расстоянии ближе 1 м от нагревательных приборов,

4. УСТРОЙСТВО АС

4.1. AC 10АС-222 (рис. 1) предназначена для воспроизведения различных звуковых программ в стационарных бытовых условиях.

4.2. Источником программ предусмотрено использовать усилитель мощности, имеющий регулировку уровни и тембров, а также осуществляющий коммутационные функции с различными устройствами (магнитофон, тюнер, электропроигрыватель и т. д.).

4.3. Основные технические характеристики AC 10АС-222.

Номинальная электрическая мощность, Вт 10

Паспортная мощность, Вт, не менее 30

Номинальное электрическое сопротивление. Ом 4

Номинальное среднее звуковое давление в диапазоне частот от 100 до 4000 Гц, Па I-2

Диапазон воспроизводимых частот Гц, не уже 50—18000

Габариты, мм 214X364X195

Масса без упаковки, кг, не более 6

4.4. АС имеет световую индикацию перегрузки. При уровне сигнала, превышающем паспортную мощность АС, должен светиться красный диод светоизлучающий «ПЕРЕГРУЗКА» (поз. 3 на рис. 1, 2).

4.5. По условиям эксплуатации АС относится к 1 группе ГОСТ 11478—83.

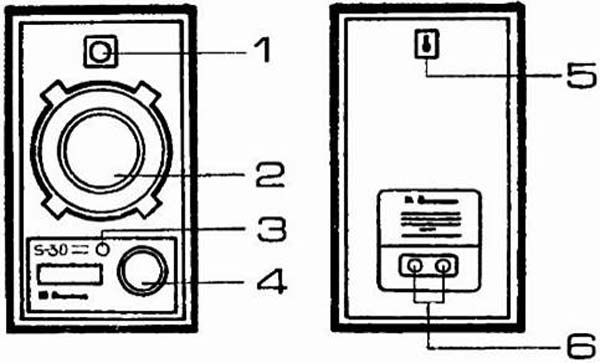

рис. 1       рис. 2

Внешний вид акустической системы АС-222

1 — Высокочастотная головка ЗГД-2; (6ГДВ-16*)

2 — Низкочастотная головка 10ГД-34-80; (25ГД-1-4—80*)

3 — Индикатор перегрузки (диод светоизлучающий);

4 — Отверстие фазоинвертора;

5 — Скоба и 2 шурупа для крепления АС к стене;

6 — Выводы для подсоединения шнура подключения.

* измененное обозначение по ОСТ 4.383.001-85.

5. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ С ИЗДЕЛИЕМ

5.1. Для подключения АС к источнику сигнала необходимо подсоединить шнур (имеется в комплекте) к входным выводам, размещенным на заглушке в нижней части задней стенки АС. После этого АС готова к работе.

5.2. Шнур и винты для подключения АС помещены в упаковочной коробке в отдельной упаковке. Немаркированный провод шнура подключения присоединяется к зажиму « + ». При подключении шнура к АС:

вставить очищенные концы шнура в отверстия выводов на заглушке задней стенки и зажать винтами.

5.3. При прослушивании звуковых программ допускается кратковременные засвечивания индикации перегрузки, но запрещается эксплуатация АС при непрерывном свечении индикации.

5.4. При необходимости потребитель может крепить АС к стене. Па задней стенке предусмотрены специальные отверстия под шурупы для крепления скобы к корпусу АС (поз. 5 на рис. 2).

5.5. Соблюдайте осторожность в обращении с АС. При перевозке упакуйте АС в упаковочную тару. Несоблюдение указаний настоящего руководства может стать причиной повреждения АС.

5.6. В случае неисправной работы или отказа АС в работе, обращайтесь в ремонтную мастерскую.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

6.1. Акустическая система «S-30» АС-222 соответствует утвержденному образцу.

Изготовитель гарантирует соответствие АС требованиям стандарта ГОСТ 23262—83 при соблюдении владельцем правил эксплуатации, изложенных в руководстве но эксплуатации.

Гарантийный срок эксплуатации АС «S-30» — 12 месяцев (в случае присвоения государственного Знака качества — 18 месяцев) со дня продажи через розничную торговую сеть. При отсутствии в гарантийном И отрывных талонах даты продажи и штампа магазина гарантийный срок исчисляется со дня выпуска АС предприятием-изготовителем.

В течение гарантийного срока эксплуатации владелец имеет право в случае нарушения работоспособности АС на бесплатный ремонт по предъявлению гарантийного талона. При этом за соответствующий вид обслуживания вырезается отрывной талон.

Ремонт АС производится ремонтным предприятием, обслуживающим район, в котором проживает владелец.

Информацию о ремонтных предприятиях, производящих гарантийный ремонт, можно получить в ближайшем магазине радиотоваров.

Без предъявления гарантийного и отрывного талонов и при нарушении сохранности пломб на АС претензии к качеству работы не принимаются и гарантийный ремонт не производится.

В течение гарантийного срока эксплуатации, установленного на АС, ремонт производится за счет владельца в случае, если он эксплуатирует АС не в соответствии с настоящим руководством по эксплуатации.

Обмен неисправных АС осуществляется через торговую сеть по предъявлении справки ремонтного предприятия и гарантийного талона в соответствии с действующими республиканскими правилами обмена промышленных товаров, купленных в розничной торговой сети государственной и кооперативной торговли.

Схема электрическая принципиальная акустических систем S-30 10AC-221 и 10AC-222

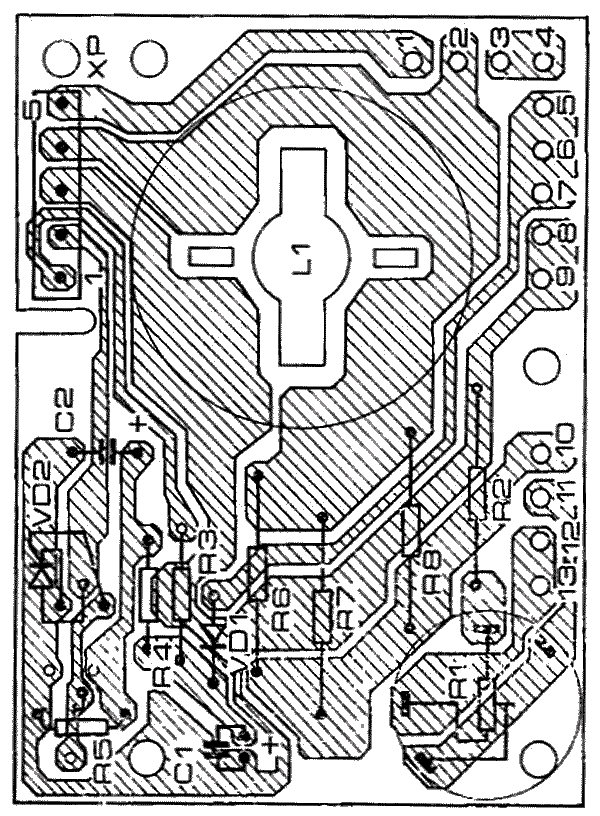

Плата фильтра системы акустической 10АС-222

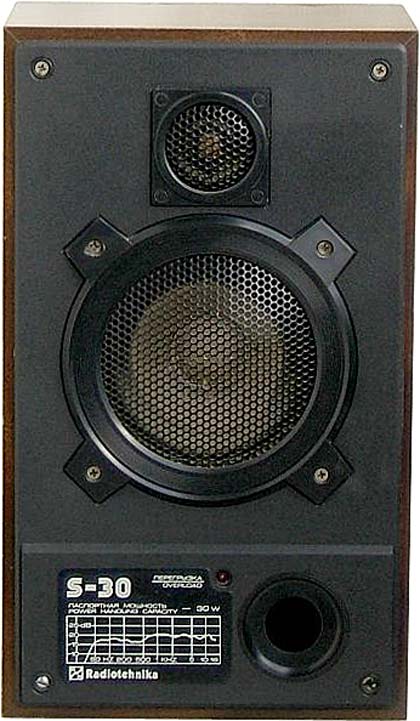

Внешний вид АС S-30 10AC-222
